Produkttype	Laser nivelleringspointer
Mærke / Model	Skil 0516 AB
Dimensioner (L x B x H)	97 x 65 x 120 mm
Vægt	0,5 kg
Strømforsyning	4 AA / LR06 batterier (alkaliske anbefales)
Driftstid	Cirka 15 timer
Lasertype / Klasse	Rød laser 650 nm, <1 mW, klasse 2
Nivelleringspræcision	±0,5 mm/m
Automatisk nivelleringsområde	±4°
Nivelleringstid	6 sekunder
Driftstemperatur	-10°C til 40°C
Opbevaringstemperatur	-10°C til +70°C
Maks. relativ luftfugtighed	90 %
Stativtilslutning	1/4"
Hovedfunktioner	Vandrette og lodrette krydslinjer (90°), kun vandret tilstand, kun lodret tilstand
Anvendelse	Indendørs, professionel brug
Vedligeholdelse og rengøring	Tør af med en blød, fugtig klud; brug ikke opløsningsmidler
Sikkerhed	Se ikke direkte ind i strålen; laserstråling klasse 2; beskyt mod fugt og stød
Reservedele og reparationsmuligheder	Reparation kun af en SKIL-godkendt service; standard AA-batterier

Ofte stillede spørgsmål - 0516 AB SKIL

Hvordan skifter jeg batterierne på Skil 0516 AB?

Tryk på låsen B for at åbne dækslet til batterirummet A. Indsæt 4 AA/LR06-batterier med korrekt polaritet. Brug helst alkaliske batterier af samme mærke og kapacitet. Udskift altid alle batterier på samme tid.

Hvilke driftstilstande er tilgængelige?

Tre tilstande er tilgængelige ved at trykke på knappen C: krydslinjetilstand (vandret + to lodrette i 90°), kun vandret tilstand og kun lodret tilstand. Hver tilstand kan bruges med eller uden automatisk nivellering.

Hvordan bruger jeg automatisk nivellering?

Placer apparatet på en stabil overflade eller et stativ, skyd derefter kontakten F til position ⑤. Displayet E lyser grønt, når nivelleringen er afsluttet. Hvis displayet er rødt og linjerne blinker, er overfladen for skrå (>4°): placer apparatet vandret igen.

Kan jeg bruge apparatet uden automatisk nivellering?

Ja, skyd kontakten F til position ⑥. Displayet E lyser rødt. I denne tilstand kan du holde apparatet i hånden eller placere det på en skrå overflade, men linjerne er ikke længere garanteret vinkelrette.

Hvordan kontrollerer jeg nøjagtigheden efter et stød?

Efter et stød eller fald, sammenlign laserlinjerne med en kendt lodret eller vandret reference (f.eks. en lodlinje eller et vaterpas). Hvis afvigelsen er unormal, skal apparatet efterses af en SKIL-godkendt service.

Hvilke sikkerhedsforanstaltninger skal jeg overholde?

Ret aldrig strålen mod personer eller dyr. Se ikke direkte ind i strålen, selv på afstand. Foretag ikke ændringer af lasersystemet. Opbevar apparatet utilgængeligt for børn. Sluk det efter brug.

Hvordan rengør jeg laserpointeren?

Rengør apparatet med en blød, fugtig klud. Brug ikke rengøringsmidler eller opløsningsmidler. Rengør regelmæssigt området omkring laseråbningen for at undgå støvophobning.

Kan jeg bruge genopladelige batterier?

Veiledningen anbefaler at bruge alkaliske manganbatterier. Genopladelige batterier (NiMH) kan have lidt lavere spænding og mindre kapacitet, hvilket kan reducere driftstiden. Hvis du bruger dem, skal du sikre, at de er fuldt opladet.

Hvordan transporterer jeg apparatet sikkert?

Før transport af apparatet skal du skubbe kontakten F til låseposition ⑥. Dette låser pendelenheden og forhindrer skader under transport.

Hvor kan jeg få repareret min Skil 0516 AB?

Reparationer skal udføres af et SKIL-godkendt servicecenter. Returner det ikke-adskilte værktøj med dit købsbevis til forhandleren eller nærmeste SKIL-center. Adresser findes på www.skil.com.

BRUGSANVISNING 0516 AB SKIL

• Måleværktøjet bruges til at beregne og kontrollere vandrette og lodrette linjer samt til at vise hældede linjer
• Vha. de to lodrette laserlinjer, der forløber i en 90°-vinkel, kan rette vinkler vises og kontrolleres (f.eks. i forbindelse med en opdeling af rum)
• Måleværktøjet er udelukkende beregnet til drift på lukkede steder
• Dette værktøj er ikke beregnet til professionelt brug
• Gem anvisningerne, og sørg for at levere dem med, hvis måleværktøjet gives videre til andre

TEKNISKE DATA

Arbejdsområde indtil ca. 10 m

Nivelleringsnøjagtighed ±0,5 mm/m

Selvnivelleringsområde ± 4°

Nivelleringstid 6 sekunder

Driftstemperatur -10°C til 40°C

Relativ fugtighed (maks.) 90%

Laserklasse 2

Lasertype 650 nm, <1 mW

Stativholder 1/4"

Batterier (inkluderet) 4 x AA (LR6) 1.5V

Mål (længde x bredde x højde) 97 x 65 x 120 mm

VÄERKT∅JETS DELE ①

A Låg til batterirum
B Lås af låg til batterirum
C Tænd/sluk-knap / Tilstandsknap
D Åbning til laserstråle
E Indikator nivelleringsautomatik
F Kontakt nivelleringsautomatik / låsning pendulenhed
G Specielle laserbriller*
H Stativ*
J Stativholder 1/4"
* MEDF∅LGER IKKE SOM STANDARD

SIKKERHED

• Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og uden risiko med måleværktøjet ②
• Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet

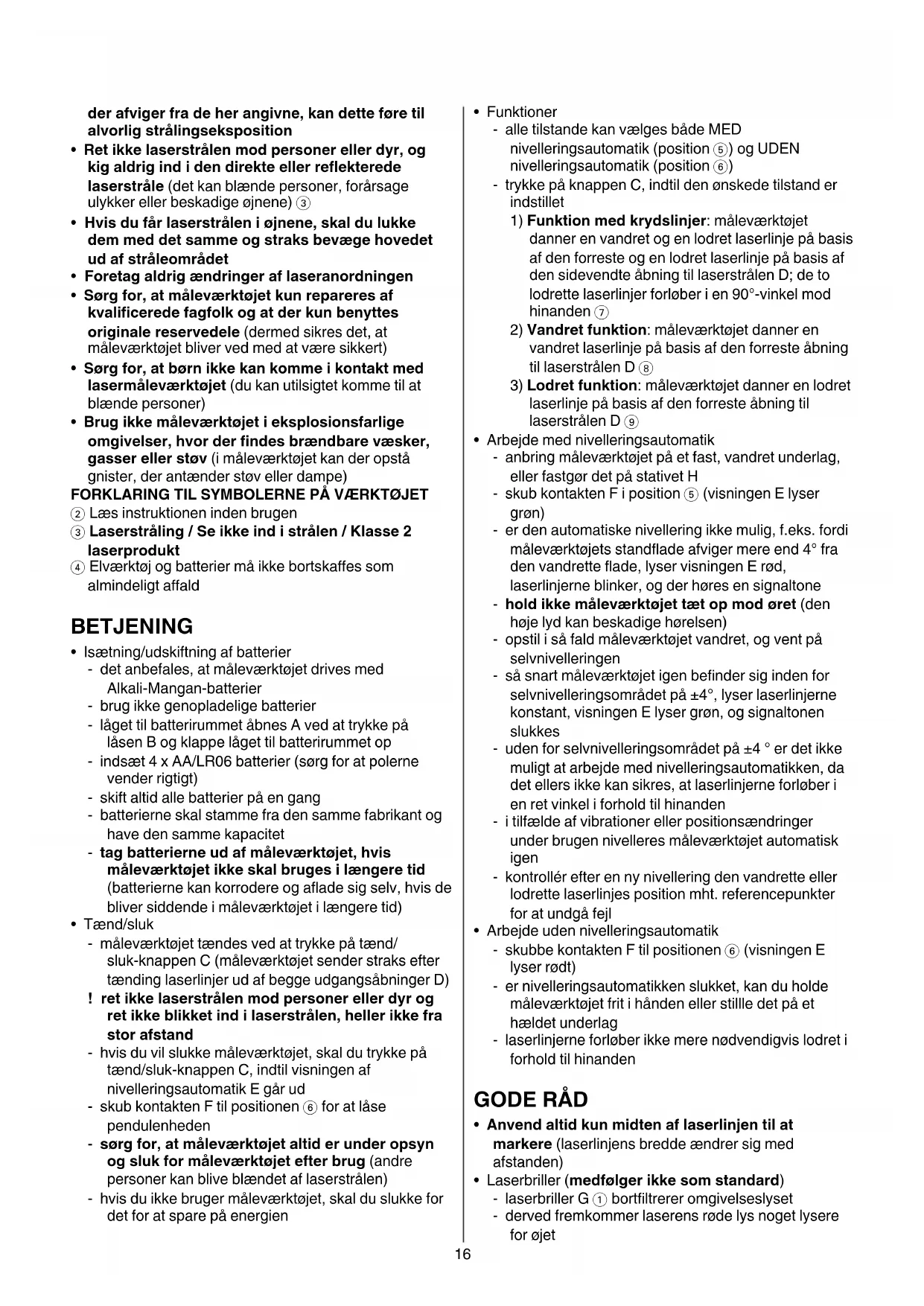

• Hvis der bruges betjenings- eller justeringsudstyr eller hvis der udføres processer,

der afviger fra de her angivne, kan dette føre til alvorlig strålingseksposition

• Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle (det kan blænde personer, forårsage ulykker eller beskadige øjnene) ③
• Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet
• Foretag aldrig ændringer af laseranordningen
• Sørg for, at måleværktøjet kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele (dermed sikres det, at måleværktøjet bliver ved med at være sikkert)
• Sørg for, at børn ikke kan komme i kontakt med lasermåleværktøjet (du kan utilsigtet komme til at blænde personer)
• Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv (i måleværktøjet kan der opstå gnister, der antænder støv eller dampe)

FORKLARING TIL SYMBOLERNE PÅ VÆRKT∅JET

② Læs instruktionen inden brugen
③ Laserstråling / Se ikke ind i strålen / Klasse 2 laserprodukt
④ Elværktøj og batterier må ikke bortskaffes som almindeligt affald

BETJENING

- Isætning/udskiftning af batterier

• det anbefales, at måleværktøjet drives med Alkali-Mangan-batterier
• brug ikke genopladelige batterier
• låget til batterirummet åbnes A ved at trykke på låsen B og klappe låget til batterirummet op
• indsæt 4 x AA/LR06 batterier (sørg for at polerne vender rigtigt)
• skift altid alle batterier på en gang
• batterierne skal stamme fra den samme fabrikant og have den samme kapacitet
• tag batterierne ud af måleværktøjet, hvis måleværktøjet ikke skal bruges i længere tid (batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i måleværktøjet i længere tid)

- Tænd/sluk

• måleværktøjet tændes ved at trykke på tænd/sluk-knappen C (måleværktøjet sender straks efter tænding laserlinjer ud af begge udgangsåbninger D)
  ! ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand
• hvis du vil slukke måleværktøjet, skal du trykke på tænd/sluk-knappen C, indtil visningen af nivelleringsautomatik E går ud
• skub kontakten F til positionen ⑥ for at låse pendulenheden
• sørg for, at måleværktøjet altid er under opsyn og sluk for måleværktøjet efter brug (andre personer kan blive blændet af laserstrålen)
• hvis du ikke bruger måleværktøjet, skal du slukke for det for at spare på energien

- Funktioner

• alle tilstande kan vælges både MED nivelleringsautomatik (position ⑤) og UDEN nivelleringsautomatik (position ⑥)
• trykke på knappen C, indtil den ønskede tilstand er indstillet

1) Funktion med krydslinjer: måleværktøjet danner en vandret og en lodret laserlinje på basis af den forreste og en lodret laserlinje på basis af den sidevendte åbning til laserstrålen D; de to lodrette laserlinjer forløber i en 90°-vinkel mod hinanden ⑦
2) Vandret funktion: måleværktøjet danner en vandret laserlinje på basis af den forreste åbning til laserstrålen D ⑧
3) Lodret funktion: måleværktøjet danner en lodret laserlinje på basis af den forreste åbning til laserstrålen D ⑨

- Arbejde med nivelleringsautomatik

• anbring måleværktøjet på et fast, vandret underlag, eller fastgør det på stativet H
• skub kontakten F i position ⑤ (visningen E lyser grøn)
• er den automatiske nivellering ikke mulig, f.eks. fordi måleværktøjets standflade afviger mere end 4° fra den vandrette flade, lyser visningen E rød, laserlinjerne blinker, og der høres en signaltone
• hold ikke måleværktøjet tæt op mod øret (den høje lyd kan beskadige hørelsen)
• opstil i så fald måleværktøjet vandret, og vent på selvnivelleringen
• så snart måleværktøjet igen befinder sig inden for selvnivelleringsområdet på ±4°, lyser laserlinjerne konstant, visningen E lyser grøn, og signaltonen slukkes
• uden for selvnivelleringsområdet på ±4 ° er det ikke muligt at arbejde med nivelleringsautomatikken, da det ellers ikke kan sikres, at laserlinjerne forløber i en ret vinkel i forhold til hinanden
• i tilfælde af vibrationer eller positionsændringer under brugen nivelleres måleværktøjet automatisk igen
• kontrollér efter en ny nivellering den vandrette eller lodrette laserlinjes position mht. referencepunkter for at undgå fejl

- Arbejde uden nivelleringsautomatik

• skubbe kontakten F til positionen ⑥ (visningen E lyser rødt)
• er nivelleringsautomatikken slukket, kan du holde måleværktøjet frit i hånden eller stillle det på et hældet underlag
• laserlinjerne forløber ikke mere nødvendigvis lodret i forhold til hinanden

GODE RÅD

• Anvend altid kun midten af laserlinjen til at markere (laserlinjens bredde ændrer sig med afstanden)
• Laserbriller (medfølger ikke som standard)

- laserbriller G ① bortfiltrerer omgivelseslyset

- derved fremkommer laserens røde lys noget lysere for øjet

• anvend ikke de specielle laserbriller som beskyttelsesbriller (laserbrillerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler)
• anvend ikke de specielle laserbriller som solbriller eller i trafikken (laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver)

- Arbejde med stativet (medfølger ikke som standard)

• et stativ H ① tilbyder et stabilt, højdeindstilleligt måleunderlag
• anbring måleværktøjets stativholder J på stativets 1/4"-gevind og skru det fast med stativets stilleskrue

VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug
• Beskyt måleværktøjet mod fugtighed og direkte solstråler

• Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger (måleværktøjets præcision kan forringes)

• lad det f.eks. ikke ligge i bilen i længere tid

• sørg altid for at måleværtøjet er tempereret, før det tages i brug
• Undgå at udsætte måleværktøjet for voldsomme stød eller fald.

- beskadigelser af måleværktøjet kan føre til forringelse af nøjagtigheden

- sammenlign efter et kraftigt stød eller styrt laserlinjerne til kontrol med en kendt vandret eller lodret referencelinje

• Skub kontakten F ① i låst position ⑥, når du transporterer måleværktøjet (dermed låses pendulenheden, der ellers kan beskadiges, hvis den udsættes for store bevægelser)
• Renhold måleværtøjet
• Dyp ikke måleværktøjet i vand eller andre væsker
• Tør snavs af værktøjet med en fugtig, blød klud
• Anvend ikke rengørings- eller opløsningsmidler
• Rengør især fladerne ved laserens udgangsåbning med regelmæssige mellemrum og fjern fnug
• Skulle el værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL-elektroværktøj

- send den uskilte værktøjet sammen med et købsbevis til forhandleren eller nærmeste SKIL serviceværksted (adresser og reservedelstegning af værktøjet findes på www.skil.com)

MILJ∅

- Elværktøj, batterier, tilbehør og emballage må ikke bortskaffes som almindeligt affald (kun for EU-lande)

- i henhold til det europæiske direktiv 2012/19/EF om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt

- symbolet ④ erindrer dig om dette, når udskiftning er nødvendig
