BEDIENUNGSANLEITUNG 0516 AB SKIL

ORIGINALBETRIEBSANLEITUNG

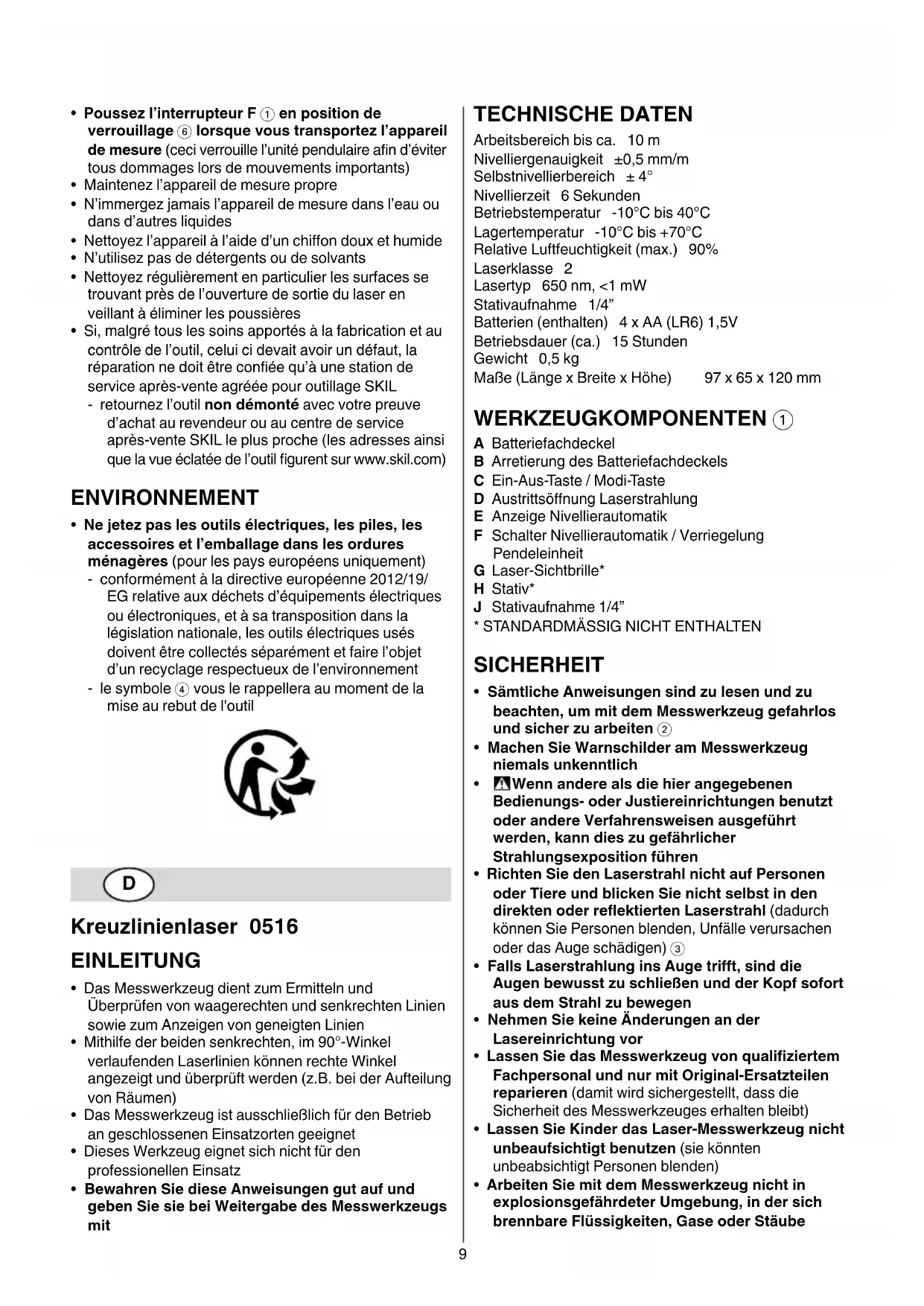

Kreuzlinienlaser 0516 EINLEITUNG

• Das Messwerkzeug dient zum Ermitteln und Überprüfen von waagerechten und senkrechten Linien sowie zum Anzeigen von geneigten Linien

• Mithilfe der beiden senkrechten, im 90°-Winkel verlaufenden Laserlinien können rechte Winkel angezeigt und überprüft werden (z.B. bei der Aufteilung von Räumen)

• Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatzorten geeignet

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz

• Bewahren Sie diese Anweisungen gut auf und geben Sie sie bei Weitergabe des Messwerkzeugs mit TECHNISCHE DATEN Arbeitsbereich bis ca. 10 m Nivelliergenauigkeit ±0,5 mm/m Selbstnivellierbereich ± 4° Nivellierzeit 6 Sekunden Betriebstemperatur -10°C bis 40°C Lagertemperatur -10°C bis +70°C Relative Luftfeuchtigkeit (max.) 90% Laserklasse 2 Lasertyp 650 nm, <1 mW Stativaufnahme 1/4” Batterien (enthalten) 4 x AA (LR6) 1,5V Betriebsdauer (ca.) 15 Stunden Gewicht 0,5 kg Maße (Länge x Breite x Höhe) 97 x 65 x 120 mm WERKZEUGKOMPONENTEN 1 A Batteriefachdeckel B Arretierung des Batteriefachdeckels C Ein-Aus-Taste / Modi-Taste D Austrittsönung Laserstrahlung E Anzeige Nivellierautomatik F Schalter Nivellierautomatik / Verriegelung Pendeleinheit G Laser-Sichtbrille* H Stativ* J Stativaufnahme 1/4”

• STANDARDMÄSSIG NICHT ENTHALTEN SICHERHEIT

• Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten 2

• Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich

Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen

• Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl (dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen) 3

• Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen

• Nehmen Sie keine Änderungen an der Lasereinrichtung vor

• Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren (damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt)

• Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen (sie könnten unbeabsichtigt Personen blenden)

• Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube 9befinden (im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden) ERKLÄRUNG DER SYMBOLE AUF DEM WERKZEUG 2 Die Bedienungsanleitung vor dem Gebrauch lesen 3 Laserstrahlung / Nicht in den Strahl blicken / Laserprodukt Klasse 2 4 Elektrowerkzeuge und Batterien nicht in den Hausmüll werfen BEDIENUNG

• Batterien einsetzen/wechseln - für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen - verwenden Sie keine wiederauadbare Batterien - zum Önen des Batteriefachdeckels A drücken Sie auf die Arretierung B und klappen den Batteriefachdeckel auf - 4 x AA/LR06 Batterie einlegen (auf die richtige Polarität achten) - ersetzen Sie immer alle Batterien gleichzeitig - verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität - nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen (die Batterien können bei längerer Lagerung korrodieren und sich selbst entladen)

• Ein/Aus - zum Einschalten des Messwerkzeugs drücken Sie die Ein-AusTaste C (das Messwerkzeug sendet sofort nach dem Einschalten Laserlinien aus den beiden Austrittsönungen D) ! richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung - zum Ausschalten des Messwerkzeugs drücken Sie die Ein-Aus-Taste C so oft, bis die Anzeige E erlischt - schieben Sie den Schalter F in Position 6, um die Pendeleinheit zu verriegeln - lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab (andere Personen könnten vom Laserstrahl geblendet werden) - wenn Sie das Messwerkzeug nicht benutzen, schalten Sie es aus, um Energie zu sparen

• Betriebsmodi - alle Modi können sowohl MIT Nivellierautomatik (Position 5) als auch OHNE Nivellierautomatik (Position 6) gewählt werden - drücken Sie die Taste C so oft, bis der gewünschte Modus eingestellt ist

1) Kreuzlinienmodus: das Messwerkzeug erzeugt

eine waagerechte und eine senkrechte Laserlinie aus der vorderen sowie eine senkrechte Laserlinie aus der seitlichen Laser- Austrittsönung D; die beiden senkrechten Laserlinien verlaufen im 90°-Winkel zueinander

2) Horizontalmodus: das Messwerkzeug erzeugt

eine waagerechte Laserlinie aus der vorderen Laser-Austrittsönung D 8

3) Vertikalmodus: das Messwerkzeug erzeugt eine

senkrechte Laserlinie aus der vorderen Laser-Austrittsönung D 9

• Arbeiten mit Nivellierautomatik - stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage oder befestigen Sie es auf dem Stativ H - schieben Sie Schalter F in Position 5 (Anzeige E leuchtet grün) - ist die automatische Nivellierung nicht möglich, z.B. weil die Standäche des Messwerkzeugs mehr als 4° von der Waagerechten abweicht, leuchtet die Anzeige E rot, die Laserlinien blinken und es ertönt ein Signalton - halten Sie das Messwerkzeug nicht nah ans Ohr (der laute Ton kann das Gehör schädigen) - stellen Sie in diesem Fall das Messwerkzeug waagerecht auf und warten Sie die Selbstnivellierung ab - sobald sich das Messwerkzeug wieder innerhalb des Selbstnivellierbereiches von ±4° bendet, leuchten die Laserlinien dauerhaft, die Anzeige E leuchtet grün und der Signalton wird abgeschaltet - außerhalb des Selbstnivellierbereiches von ±4 ° ist das Arbeiten mit Nivellierautomatik nicht möglich, da sonst nicht gewährleistet werden kann, dass die Laserlinien im rechten Winkel zueinander verlaufen - bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert - überprüfen Sie nach einer erneuten Nivellierung die Position der waagrechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte, um Fehler zu vermeiden

• Arbeiten ohne Nivellierautomatik - schieben Sie Schalter F in Position 6 (Anzeige E leuchtet rot) - bei abgeschalteter Nivellierautomatik können Sie das Messwerkzeug frei in der Hand halten oder auf eine geneigte Unterlage stellen - die Laserlinien verlaufen nicht mehr zwingend senkrecht zueinander ANWENDUNGSHINWEISE

• Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren (die Breite der Laserlinie ändert sich mit der Entfernung)

• Laser-Sichtbrille (nicht standartmäßig enthalten) - Laser-Sichtbrille G 1 ltert das Umgebungslicht aus - dadurch erscheint das rote Licht des Lasers für das Auge heller - verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille (die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung) - verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr (die 10Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung)

• Arbeiten mit dem Stativ (nicht standartmäßig enthalten) - Stativ H 1 bietet eine stabile, höheneinstellbare Messunterlage - setzen Sie das Messwerkzeug mit der Stativaufnahme J auf das 1/4”-Gewinde des Stativs auf und schrauben Sie es mit der Feststellschraube des Stativs fest WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz

• Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung

• Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus (die Präzision des Messwerkzeugs kann beeinträchtigt werden) - lassen Sie es z.B. nicht längere Zeit im Auto liegen - lassen Sie das Messwerkzeug erst austemperieren, bevor Sie es in Betrieb nehmen

• Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs - durch Beschädigungen des Messwerkzeugs kann die Genauigkeit beeinträchtigt werden - vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinien zur Kontrolle mit einer bekannten waagerechten oder senkrechten Referenzlinie

• Schieben Sie den Schalter F 1 in der Sperr-Position 6, wenn Sie das Messwerkzeug transportieren (damit wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann)

• Halten Sie das Messwerkzeug stets sauber

• Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten

• Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab

• Verwenden Sie keine Reinigungs- oder Lösemittel

• Reinigen Sie insbesondere die Flächen an der Austrittsönung des Lasers regelmäßig und achten Sie dabei auf Fusseln

• Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für SKIL-Elektrowerkzeuge ausführen zu lassen - das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die nächste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges nden Sie unter www.skil.com) UMWELT

• Elektrowerkzeuge, Batterien, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder) - gemäss Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden - hieran soll Sie Symbol 4 erinnern
