BEDIENUNGSANLEITUNG 0511 AB SKIL

• Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagrechten und senkrechten Linien
• Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatzzorten geeignet
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Bewahren Sie diese Anweisungen gut auf und geben Sie sie bei Weitergabe des Messwerkzeugs mit

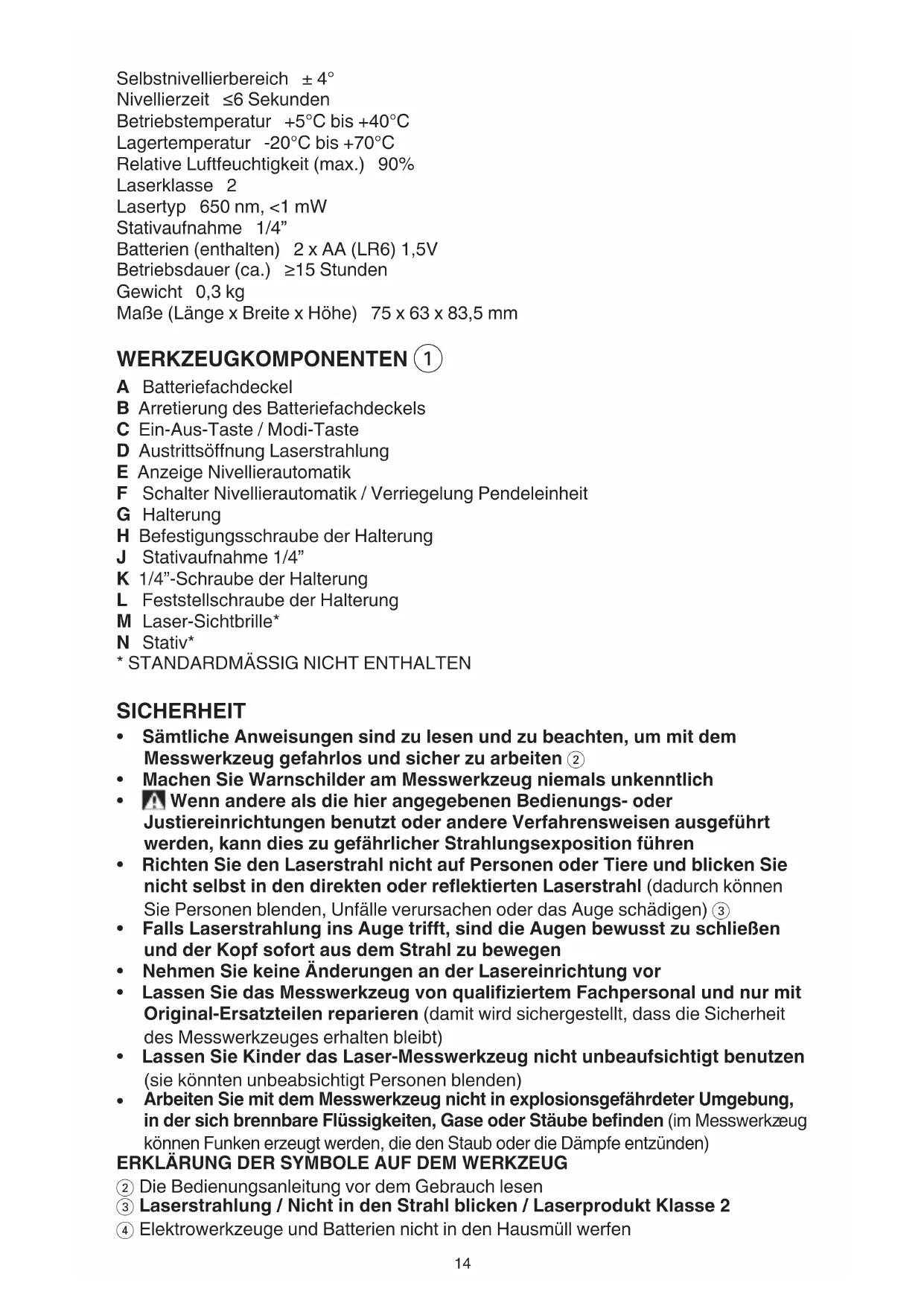

TECHNISCHE DATEN

Arbeitsbereich bis ca. 10 m

Nivelliergenauigkeit ±0,5 mm/m

Selbstnivellierbereich ± 4°

Nivellierzeit ≤ 6 Sekunden

Betriebstemperatur +5^ bis +40^

Lagertemperatur -20°C bis +70°C

Relative Luftfeuchtigkeit (max.) 90%

Laserklasse 2

Lasertyp 650 nm, <1 mW

Stativaufnahme 1/4"

Batterien (enthalten) 2 × AA (LR6) 1,5V

Betriebsdauer (ca.) ≥15 Stunden

Gewicht 0,3 kg

MaBe (Lange x Breite x Hohe) 75 x 63 x 83,5 mm

WERKZEUGKOMPONENTEN 1

A Batteriefachdeckel
B Arretierung des Batteriefachdeckels
C Ein-Aus-Taste / Modi-Taste
D Austrittsöffnung Laserstrahlung
E Anzeige Nivellierautomatik
F Schalter Nivellierautomatik / Verriegelung Pendeleinheit
G Halterung
H Befestigungsschraube der Halterung
J Stativalaufnahme 1/4"
K 1/4"-Schraube der Halterung
L Feststellschraube der Halterung
M Laser-Sichtbrille
N Stativ

• STANDARDMÄSSIG NICTHT ENTHALTEN

SICHERHEIT

• Sümmtliche Anweisungen sind zulesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten ②
• Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich
• A Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgufhrt werden, kann dies zu gefährlicher Strahlungsexposition führen
• Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blichen Sie nicht selbst in den direkten oder reflektierten Laserstrahl (dadurch konnen Sie Personen blenden, Unfälle verursachen oder das Auge schädigen) ③
• Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schlieben und der Kopf sofort aus dem Strahl zu bewegen
• Nehmen Sie keine Änderungen an der Lasereinrichtung vor
• Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren (dämit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt)
• Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen (sie konnten unbeabsichtigt Personenblenden)
• Arbeitsen Sie mit dem Messwerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden (im Messwerkzeug können Funken erzeutgt werden, die den Staub oder die Dämpfe entzünden)

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG

② Die Bedienungsanleitung vor dem Gebrauchlesen
③ Laserstrahlung / Nicht in den Strahl blichen / Laserprodukt Klasse 2
④ Elektrowerkzeuge und Batterien nicht in den Hausmull werfen

BEDIENUNG

• Batterien einsetzen/wechseln

• für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen

• verwenden Sie keine wiederaufladbare Batterien
• zum Öffnen des Batteriefachdeckels A drücken Sie auf die Arretierung B und klappen den Batteriefachdeckel auf
• 2 × AA/LR06 Batterie einlagen (auf die richtige Polarität achten)
• ersetzen Sie immer alle Batterien gleichzeitig
• verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität
• erhöhen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längerere Zeit nicht benutzen (die Batterien können bei längerer Lagerung korrodieren und sich selbst entladen)

Ein/Aus

• zum Einsatzen des Messwerkzeugs drücken Sie die Ein-Aus-Taste C (das Messwerkzeug sendet sofort nach dem Einsatzen einen Laserstrahl aus der Austrittsöffnung D)
  ! richten Sie den Laserstrahl nicht auf Personen oder Tiere undblicken Sie nicht selbst in den Laserstrahl, auch nicht aus großerer Entfernung
• zum Ausschalten des Messwerkzeugs drücken Sie die Ein-Aus-Taste C so oft, bis die Anzeige E erlischt
• schieben Sie den Schalter F in Position ⑥ , um die Pendeleinheit zu verriegeln
• lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab (andere Personen konnten vom Laserstrahl gebrendet werden)

• wenn Sie das Messwerkzeug nicht benutzen, schalten Sie es aus, um Energie zu spare

• Betriebsmodi

• alle Modi können sowohl MIT Nivellierautomatik (Position ⑤) als auch OHNE Nivellierautomatik (Position ⑥) gewählt werden

• drucken Sie die Taste C so oft, bis der gewünschte Modus eingestellt ist

1) Kreuzlinienmodus: das Messwerkzeug erzeugt eine waagerechte und eine senkrechte Laserlinie ⑦ ⑧
2) Horizontalmodus: das Messwerkzeug erzeugt eine waagerechte Laserlinie
3) Vertikalmodus: das Messwerkzeug erzegt eine senkrechte Laserlinie 10

• Arbeitsen mit Nivellierautomatik

• stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage oder befestigen Sie es auf dem Stativ N oder auf der mitgelieferten Halterung

• schieben Sie Schalter F in Position (5) (Anzeige E leuchtet grün)
• ist die automatische Nivellierung nicht möglich, z.B. weil die Standfläche des Messwerkzeugs mehr als 4^ von der Waagrechten abweicht, blinken die Laserlinien und die Anzeige E leuchtet rot
• stellen Sie in diesen Fall das Messwerkzeug waagerecht auf und warten Sie die Selfbnivellierung ab
• sobald sich das Messwerkzeug wieder innerhalb des Selfbnivellierbereiches von ± 4^ befindet, leuchten die Laserlinien dauerhaft und die Anzeige E leuchtet grun
• außerhalb des Selfbstnivellierbereiches von ± 4^ ist das Arbeitsen mit Nivellierautomatik nicht möglich, da sonst nicht gewährleistet werden kann, dass die Laserlinien im rechten Winkel zueinander verlaufen

• bei Erschüttungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert

• überprüfen Sie nach einer erneuten Nivellierung die Position der waagrechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte, um Fehler zu vermeiden

• Arbeitsen ohne Nivellierautomatik

• schieber Sie Schalter F in Position (6) (Anzeige E leuchtet rot)

• bei abgeschalteter Nivellierautomatik können Sie das Messwerkzeug frei in der Hand halten oder auf eine geneigte Unterlage stellen

• die Laserlinien verlaufen nicht mehr zwingend senkrecht zueinander

• Befestigen mit Halterung

• mithilfe der Halterung G können Sie das Messwerkzeug an verschiedeneartigen Gegenständen mit einer Stärke von 10 bis 60mm befestigen, z.B. an senkrechten bzw. waagrechten Brettern oder Rohren

• losen Sie die Befestigungsschraube H, setzen Sie die Halterung an der gewündsten Stelle auf undziehen Sie die Befestigungsschraube wieder fest
• setzen Sie das Messwerkzeug mit der Stativaufnahme J auf die 1/4"-Schraube K der Halterung und drehen Sie es mit mäbiger Kraft auf der Halterung fest

I! drehen Sie das Messwerkzeug nicht zu fest an, es kann sonst beschädigt werden

• richten Sie die Halterung grob aus, bevor Sie das Messwerkzeug einschalten; offen Sie dazu die Feststellschraube L, bewegen Sie das Messwerkzeug in eine waagrechte Position in der gewünschten Höhe und schrauben Sie die Feststellschraube wieder fest

ANWENDUNGSHINWEISE

• Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren (die Breite der Laserlinieändert sich mit der Entfernung)

• Laser-Sichtbrille (nicht standartmäßig enthalten)

• Laser-Sichtbrille M ① filter das Umgebungslicht aus

• dadurch erscheint das rote Licht des Lasers für das Auge heller
• verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille (die Laser-Sichtbrille dient zum betteren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung)

• verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straβenverkehr (die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung)

• Arbeitsen mit dem Stativ (nicht standartmäßig enthalten)

• Stativ N ① bietet eine stabile, hoheneinstellbare Messunterlage

• setzen Sie das Messwerkzeug mit der Stativaufnahme J auf das 1/4"-Gewinde des Stativs auf und schrauben Sie es mit der Feststellschraube des Stativs fest

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz

• Schützen Sie das Messwerkzeug vor Nisse und direkter Sonneneinstrahlung

• Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus (die Prazision des Messwerkzeugs kann beeinträchtigt werden)

• dassen Sie es z.B. nicht längerere Zeit im Auto liegen

• Iassen Sie das Messwerkzeug erst austemperieren, bevor Sie es in Betriebnahme.

• Vermeiden Sie heftige Stöbe oder Stürze des Messwerkzeugs

• durch Beschädigungen des Messwerkzeugs kann die Genaugkeit beeinträchtigt werden

• vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinien zur Kontrolle mit einer bekannten waagerechten oder senkrechten Referenzlinie

• Schieben Sie den Schalter F ① in der Sperr-Position ⑥, wenn Sie das Messwerkzeug transportieren (damit wird die Pendeleinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann)

• Halten Sie das Messwerkzeug stets sauber
• Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten
• Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab
• Verwenden Sie keine Reinigungs- oder Lösemittel
• Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie damit auf Fusseln
• Sollte das Elektrowerkzeug trotz sorgfälliger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für SKIL-Elektronerkzeuge ausführten zu halten

das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die{nachste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)

UMWELT

• Elektrowerkzeuge, Batterien, Zubehör und Verpackungen nicht in den Hausmüll werfen (nur für EU-Länder)

• gemäss Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführrt werden

• hieran soll Sie Symbol ④ erinnern
