NÁVOD NA OBSLUHU 0511 AB SKIL

• Tento meraci pristroj je určený na zistovanie a kontrolu vodorovnych a zvislích linii
• Tento meraci pristroj je vhodn'y vylučne na prevadzku v uzavretych priestoroch
• Tento nastroj nie je vhodný pre professionálne použitie
• Tieto poukyny dobre uschovajte a Pokial' budete meraci pristroj odovzdávat d'alej, prilozte ich

TECHNICKE UDAJE

Pracovny rozsah cca do 10 m

Presnost nivelacie ± 0,5mm / m

Rozsaḥ samovyrovnania ± 4°

Doba nivelizácie ≤6 sekundy

Prevadzková teplota +5^ a +40^

Uchovávajte pri teploe -20°C až +70°C

Relativna vlhkost (max.) 90%

Laserová trieda 2

Typ lasera 650 nm, <1 mW

Stativové uchytenie 1/4"

Bâtérie (sú v baleni) 2 x AA (LR6) 1.5V

Doba prevádzky (cca) ≥15 hodin

Váha 0,3 kg

Rozmery (džka x širka x vyška) 75 x 63 x 83,5 mm

CASTINASTROJA 1

A Viecko priehradky na bataerie
B Aretácia veka priehradky na batérié
C Tlaclidlo na zapnutie alebo vypnutie / Tlaclidlo pre rezim
D Vystupny otvor laserového luce
E Indikácia nivelačná automatika
F Vypínač nivelačnej automatík / areťácia vykyvnej jegnotky
G Drziak
H Upevnovacia skrutka drziaka
J Stativové uchytenie 1/4"
K Skrutka 1/4" držiaka
L Aretacná skrutka drziaka
M Okuliare na zviditel'nenie laserového luča
N Stativ
* NEOBSAHUJE STANDARD

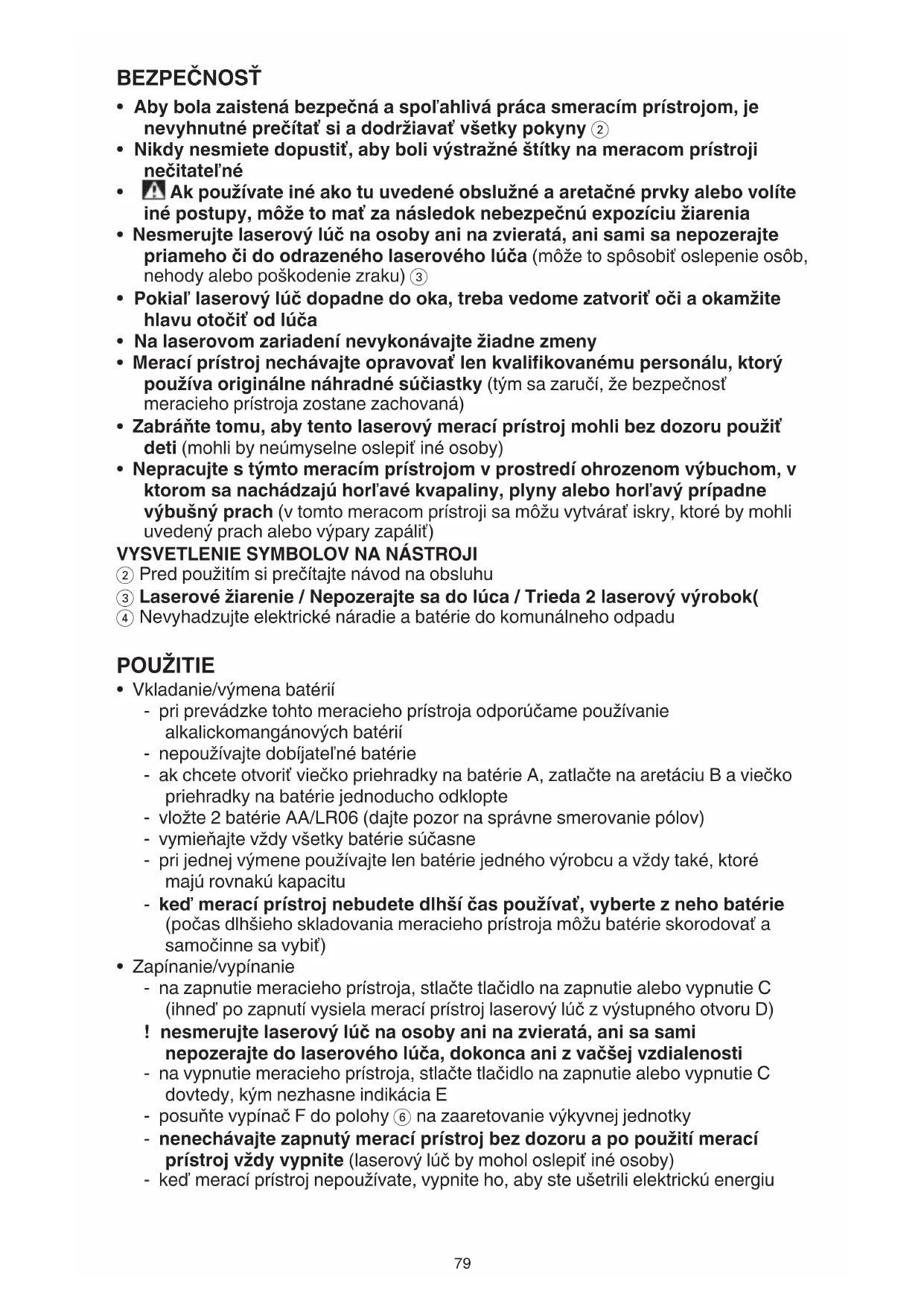

BEZPECNOST

• Aby bola zaistená bezpečná a spol'ahlíva práça smeracím prístrojom, je nevyhnutné precítat si a dodržiavat vsetkyPokyny ②
• Nikdy nesmiete dopustit, aby boli vystrażné stítky na meracom prístroji nečitatelné
  Ak použírate iné ako tu uvedené obslužné a aretačné privky alebo volité iné postupy, moźte to mat' za následok nebezpečné expozićiu ziarenia
• Nesmerujte laserovy luc na osoby ani na zvierata, ani sami sa nepozeraje priameho c i do odrazeného laserového luca (moze to sposobit oslepenie osb, nebody alebo poskodenie zraku) ③
• Pokial' laserovy luc dopadne do oka, treba vedome zatvorit oci a okamzite hlavu otočit od lúca
• Na laserovom zariadeni nevykonavajte ziadne zmeny
• Meraci pristroj nechavajte opravovat'len kvalifikovanému personalu, ktory používa originálne nahradné suciastky (tym sa zaruci, ze bezpečnost meraceho pristroja dostane zachovaná)
• Zabránte tomu, aby tento laserový meraci prístroj mohli bez dozoru použit deti (mohli by neúmyselne oslepit iné osoby)
• Nepracujte s tymto meracim pristrojom v prostredi ohrozenom vybuchom, v ktorom sa nachadzaju hor'avé kvapaliny, plyny alebo hor'avy tripadne vybusný prach (v toto meracom pristroji sa možu vytvárat iskry, ktoré by mohli uvedeny pracch alebo vypary zapálit)

VYSVETLENIE SYMBOLOV NA NASTROJI

② Pred pouzitim si precitajte navod na obsluhu
③ Laserové ziarenie / Nepozerajte sa do luce / Trieda 2 laserovy vyrobok(
(4) Nevyhadzujte elektrické náradie a batérié do komunálneho odpadu

POUZITIE

Vkladanie/vymena batéri

• pri prevadzke tohto meracieho pristroja odporucame pouzivanie alkalickomanganovych bateri
• nepoužívajte dobíjatelné bátérié
• ak chcete otvorit viecko priehradky na baterie A, zatlachte na aretaciu B a viecko priehradky na baterie jegnoducho odklopte
• vlozte 2 batérie AA/LR06 (dajte pozor na správne smerovanie polov)
• vymieñajte vždy vsetky batérié súcasne
• pri jegnej vymene používajte len batarie jegného vyrobcu a vždy také, ktoré majú rovnakú kapacitu

• ked' meraci pristroj nebudete dlhsi cas pouzivat, vyberte z neho baterie (pochas dlhsieho skladovania meracieho pristroja mozu baterie skorodovat a samoacinne sa vybit)

• Zapinanie/vypinanie

• na zapnutie meracieho prístroja, stlache tlacidlo na zapnutie alebo vypnutie C (ihned' po zapnuti vysiela meraci prístroj laserový luc z vystupného otvoru D)
  ! nesmerujte laserový luc na osoby ani na zvierátá, ani sa sami nepozerajte do laserového luca, dokonca ani z vačsej vzdialenosti

• na vypnutie meracieho pristroja, stlačte tlacidlo na zapnutie alebo vypnutie C dovstedy, kým nezhasne indikácia E
• posuǐte vypínač F do polohy ⑥ na zaaretovanie vykyvnej jegnotky
• nenechávajte zapnuty meraci prístroj bez dozoru a po použiti meraci prístroj vždy vypnite (laserový luc by mahol oslepit iné osoby)

• ked'meraci pristroj nepouzivate, vypnite ho, aby ste ušetrili elektrickú energiu

• Druhy prevádzky

• vsetky rezimi sa daju vybrat tak S nivelačnou automatikou (poloha ⑤), ako aj BEZnej (poloha ⑥)

• stlacajte tlacidlo pre rezim C dovstedy, kym nebude nastaveny zeelany rezim 1) Krizova prevadzka: meraci pristroj vytvara vodorovnu a zvislu laserovu liniu ⑦ ⑧
  2) Horizontálna prevádzka: meraci pristroj vytvára vodorovnu laserovú liniu ⑨
  3) Vertikalna prevadzka: meraci pristroj vytvara zvislu laserovu liniu 10

• Práca s nivelačnou automatikou

• meraci pristroj postavte na vodorovnu, pevnu podložku alebo ho upevnite na stativ N alebo na dodavaný držiak

• posunte vypinač F do polohy ⑤ (indikácia E svieti zeleným svetlom)
• ak nie je możné automatické nivelovanie, napriklad z dôvodu, ze plocha pre státie meracieho prístroja sa odchyl'uje od vodorovnej poźicie o viac ak 4°, blikaju laserové linie a indikácia E svieti Červeným svetlom
• v takomto pripe postavte meraci pristroj vodorovne a počkajte na samoniveláciu
• hned' ako sa meraci pristroj nachadza opat' v rozsahu samonivelacie ±4°, svietia laserové linie trvalo, indikácia E svieti zeleným svetlom
• mimo rozsahu samonivelacie pri odchylke o viac ako ± 4^ nie je praca s nivelačnou automatikou možné, pretože v takomto pripadé sa nedá zabezpečit', aby laserové Čiary (lúče) prebiehali navzajom voči sebe v pravom uhle
• v pripline otrasov alebo pri zmenach dlzky pochas prevadzky sa meraci pristroj opat automatickny niveluje

• po novej niveláci znovu skontrolujte polohy vodorovnej resp. zvislej laserovej linie kreferenčnám bodom, aby ste sa vyhli chybám merania

• Práca bez nivelačnej automatík

• posunte vypinač F do polohy (6) (indikácia E svieti Červenym svetlom)

• ked' je nivelačná automatika vypnutá, možete zobraf meraci prístroj vol'ne do ruk, alebo ho možete položit na nejakú šikmu podložku

• laserové ciary už neprebiehaju navzájom voči sebe v pravom uhle

• Upevnenie pomocou držiaka

• pomocou držiaka G możete meraci pristroj upevniţ na Rozličné predmety s hrúbkou 10 až 60 mm, napríklad na zvislé alebo vodorovné dosky alebo rúry

• uvol'nite upevnovaciu skrutku H, dajte drziak na vybrané miesto a upevnovaciu skrutku opat utiahnite
• naskrutkujte meraci pristroj s adaptérom so statívovém uchytením J na skrutku 1/4" K držiaka a miernou silou ju naskrutkujte na držiak

! nepriskrutkujte prilis silno, mohlo by ho to poskodit'

-este predtym,ako zapnete meraci pristroj,drziak zhruba vyrovnajte; uvol'nite na tento ucel aretacnu skrutku L, presunte meraci pristroj do vodorovnej polohy v pozadovanej yske a aretacnu skrutku opat primerane utiahnite

RADU NA POUŽITIE

• Na označovanie používajte vždy iba stred laserovej linie (sírka laserovej linie sa vzdialenostou meni)

• Okuliare na zviditel'nenie laserového luča (nedodáva sa šstandardne)

• okuliare na zviditel'nenie laserového lúca M ① filtruju svetlo okolia

• vd'aka tomu sa stava Červéné svetlo lasera pre oko svetlejsim

• nepoužívajte laserové okuliare ako ochrannes okuliare (laserové okuliare slúžia na lepsie zviditelnenie laserového luča, pred laserovým ziarením však nechránia)

• nepoužívajte laserové okuliare ako slnečné okuliare alebo ako ochranné okuliare v cestnej doprave (laserové okuliare neposkytuć uplnú ochranu pred ultraflavovým Žiarením a znižujuvnímanie farieb)

• Práca so statívom (nedodáva sa štandardne)

• stativ N ① poskytuje stabilné a vyškovo nastavitel'nu meraciu podložku

• umiestnite meraci pristroj stativovym uchytenim J na 1/4" zavit stativovej skrutky a aretačnou skrutkou stativu ho priskrutkujte na stativ

UDRZBA/SERVIS

• Tento nastroj nie je vhodný pre professionálne použitie
• Meraci pristroj chrante pred vlhkom a pred priamym slnechnym ziarenim

• Meraci pristroj nevystavujte extremnym teplotám ani ziadnemu kolisaniu teplôt (möze byt negativne ovplyvnená preciznost meracieho pristroja)

• nenechávajte ho odložený dlhí šas napr. v motorovom vozidle

• nechajte najpriv meraci pristroj pred jeho pouzitim temperovat' na teplotu prostredia, v ktorom ho budete pouzivat

• Vyhybajte sa prudkym nárazom alebo pádom meracieho prístroja

• poskodenie meracieho pristroja moze negativne ovplyvni' presnost merania pristroja

• po prudkom náraze alebo po páde porovnajte kvôli prekontrolovaniu laserovú liniu snejakou známou zvislou resp. vodorovnou referencnou liniu

• Posuţne vypinač F ① do zablokovanej polohy ⑥, ked budete meraci pristroj transportovat (takýmto spôsobom sa vykyvná Jednotka zablokuje, inak by sa mohla pri prudšich pohyboch poskodit)

• Udrziavaje svoj meraci pristroj vždy v Čistote

• Neponárajte meraci prístroj do vody ani do inych kvapalin
  Znečistenia utrite vlhkou mäkkou handričkou
  Nepoužívajte Žiadnečistiance prostriedky ani Rozpústálá
• Cistite pravidene predovsetkym plochy na vystupnom otvore a davajte pozor, aby ste pritom odstranili pripadné zachytené vlákna tkaniny

• Ak by nastroj napriek starostlivej vyrobe a kontrole predsa len prestalNiekedy fungovat,treba dat opravu vykonat autorizovanej servisnej opravovni elektrického náradia SKIL

• poslite nastroj bez Rozmontovania spolu s dokazom o kupe; văsmu dilerovi alebo do najblžsieho servisného strediska SKIL (zoznam adries servisnych stredisiek a servisné diagram nastroja su uvedené na www.skil.com)

ZIVOTNÉ PROSTREDIE

• Elektrické náradie, batarie, pr'sluşenstvo a balenia nevyhadzujte do komunálneho oppadu (len pre štát Eú)

• podla europskej smernice 2012/19/EG o nakladani s použitymi elektrickymi a elektronickymi zariadeniama a zodpovedajucich ustanoveni przyvnych predpisov Jednotlivych krajin sa použité elektrické náradie musi zbierat oddelene od ostatného opadu a podrobit ekologicky šetrnej recykláci

• pripomenie vam to symbol ④ , ked'ju bude treba likvidovat
