NAVODILA ZA UPORABO 0511 AB SKIL

• Merilno orodje je predvideno za določanje in preverjanje vodoravnih in navpicnih Črt
• Merilno orodje je namejeno izključno za obratovanje v zaprtih mestih uporabe

To orodje ni namenjeno profesionalni uporabi
- Hranite ta navodila v dobrem stanju in jih v primeru predaje priložite merilni napravi

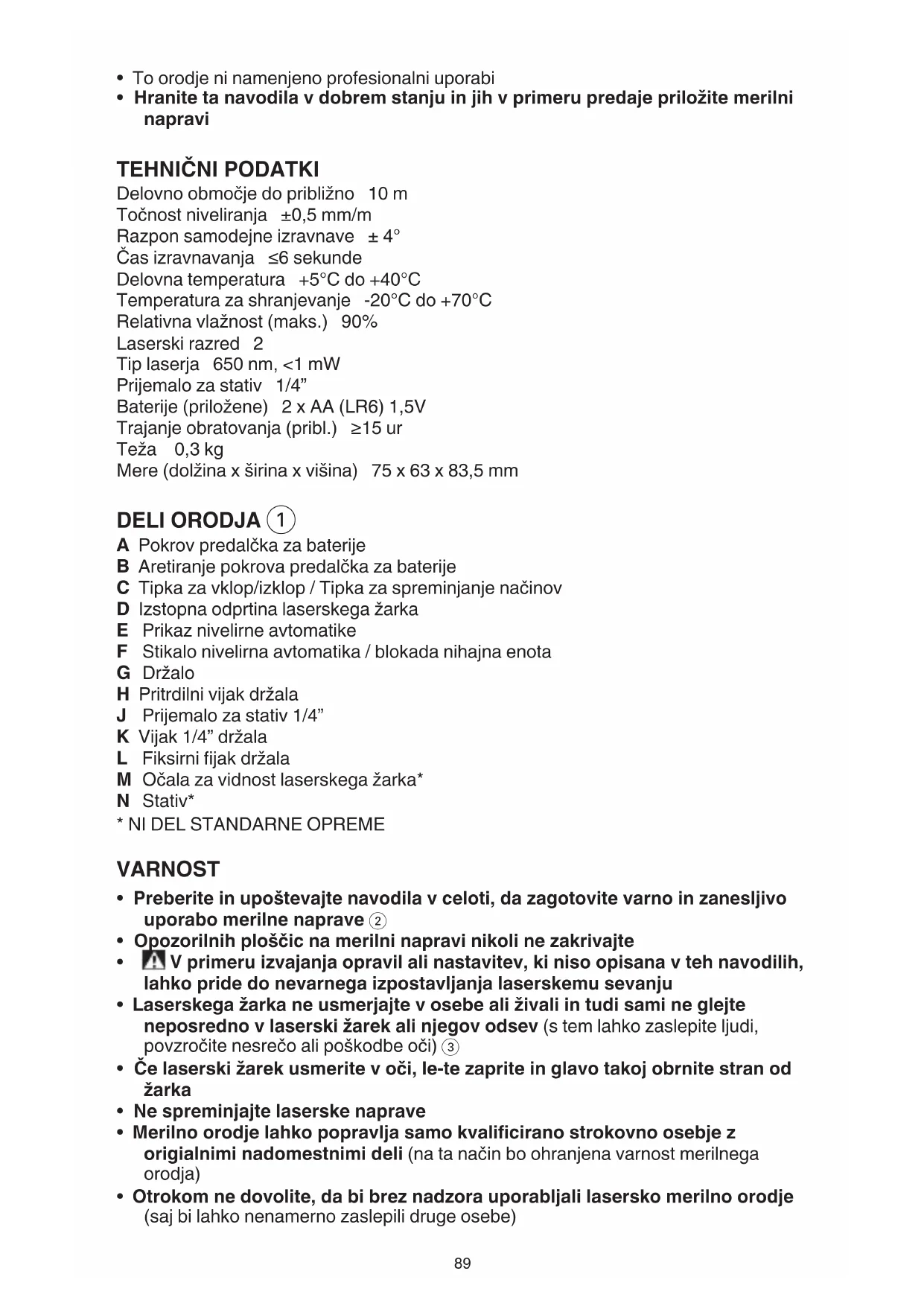

TEHNICNI PODATKI

Delovno območje do priblžno 10 m

Točnost niveliranja ±0,5 mm/m

Razpon samodejne izravnave ± 4^

Cas izravnanja ≤ 6 sekunde

Delovna temperatura +5^ do +40^

Temperatura za shranjevanje -20°C do +70°C

Relativna vlažnost (maks.) 90%

Laserski razred 2

Tip laserja 650 nm, <1 mW

A Pokrov predalokka za baterije
B AretiranjePokrova predalcka za baterije
C Tipka za vklop/izklop / Tipka za spreminjanje načinov
D Izstopna odprtina laserskega zarka
E Prikaz nivelirne avtomatike
F Stikalo nivelirna avtomatika / blokada nihajna enota
G Drzalo
H Pritrdilni vijak drzala
J Prijemalo za stativ 1/4"
K Vijak 1/4" držala
L Fiksirni fijak drzala
M Ocala za vidnost laserskega zarka
N Stativ*
NI DEL STANDARNE OPREME

VARNOST

• Preberite in upostevajte navodila v celoti, da zagotovite varno in zanesljivo uporabo merilne naprave ②
• Opozorilnih ploščic na merilni napravi nikoli ne zakrivajte
  V primeru izvajanja oprvil ali nastavitev, ki niso opisana v teh navodilih, lahko pride do nevarnega izpostavljanja laserskemu sevanju
  Laserskega zarka ne usmerjate v osebe ali zivali in tudi sami ne glejte reposredno v laserski zarek ali njegov odsev (s tem lahkozaslepite ljudi, povzrocite nesreco ali poskodbe oci) ③
• Če laserski Žarek usmerite v oči, le-te zaprite in glavo takoj obrnite stran odžarka
• Ne spreiminjaje laserske naprave
• Merilno orodje lahko popravlja samo kvalificirano strokovno osebje z originalnimi nadomestnimi deli (na ta način bo ohranjena varnost merilnega orodja)

• Otrokom ne dovolite, da bi brez nadzora uporabljali lasersko merilno orodje (saj bi lahko nenamerno zaslepili druge osebe)

• Z merilnim orodjem ne smete delati v okolju, kjer je nevarnost eksplozije in kjer se nahajajo gorljive tekocine, plini ali prah (merilno orodje lahko povzroci iskrenje, ki lahko vname prah ali hlape)

POJASNIO OZNAK NA ORODJU

② Pred uporabo preberite navodila za uporabo
③ Lasersko sevanje / Ne glejte vŽarek / Razred laserja 2 izdelek
Ne odstranjujte elektricnega orodja in baterije s hišnimi oppadki

UPORABA

• pri uporabi merilnega orodja priporočamo uporabo alkalinh manganskih baterij
• ne uporabljaje baterije za ponovno polnjenje
• ce ze lite odpretiPokrov predalcka za baterije A, pritisnite na aretiranje B in odpritePokrov predalcka
• vstavite 2 bateriji AA/LR06 (pazite na pravalno usmerjenost polov)
• vedno zamenjaje obe bateriji hkrati
• uporabite samo bateriji istega proizvajalca in enake kapacitete
• ce merilnega orodja dalj Časa ne boste uporabljali, odstranite iz njega bateriji (med dolgim skladisčenjem lahko bateriji zarjavita in se samodejno izpraznita)

Vklop/izklop

• za vklop merilnega orodja pritisnite vklopno/izklopno tipko C (merilnokakoj po vklopu poslje laserski zarek iz izstopne odprtine D)
  ! Laserskega zarka ne usmerjaje na osebe ali zivali in ne gleje vanj, tudine iz večje razdalje
• za izklop merilne naprave tipko za vklop/izklop C pritiskajte, dokler pugsne
• potisnite stikalo F v položaj ⑥ da blokirate nihajno enoto
• vklopljenega merilnega orodja nikoli ne pušćajte brez nadzorstva in ga po uporabi izklopite (laserski Žarek lahko zaslepi druge osebe)
• ko merilnega orodja ne uporabljate, ga izklopite, da bi tako privarcevali z energijo

Vrste delovanja

• vse načine lahko izberete tako S samodejnim niveliranjem (polojaj ⑥) kot tudi BREZ njega (polojaj ⑥)
• pritiskajte tipko za spreminjanje načinov C, dokler ne nastaviteŽelenega načina

1) Način za križne linije: merilna naprava prikaže eno vodoravno in eno navpićno linijo ⑦ ⑧
2) Vodoraven nacin: merilna naprava prikaze eno vodoravno linijo 9
3) Navpicen način: merilna naprava prikaže eno navpicno linijo 10

Delozavtomatiko niveliranja

• merilno napravo postavite na vodoravno in trdno podlago, jo pritrdite na stojalo N ali na priloženo držalo
• potisnite stikalo F v položaj ⑤ (prikaz E sveti zeleno)
• Če samodejno niveliranje ni možno, njr. ker stojna ploskev merilne naprave od vodoravnice odstopa vec kot 4^ , laserske linije utripajo in prikaz E sveti rdeče
• v temprimeru postavite merilno napravo vodoravno in počakajte na samoniveliranje
• takoj ko je merilna naprava znova znotraj območja samodejnega niveliranja ±4°, laserske linije stalno svetijo, prikaz E pa sveti zeleno
• izven samonivelirnega območja ±4° delo z nivelirno avtomatiko ni:no, saj se ne more zagotoviti, da laserski liniji potekata pravokotno ena na drugo

• v primeru pretresov in spreminanja položaja med delovanjem se merilno orodje samodejno ponovno nivelira

• po novem niveliranju preverite položaj vodoravne oziroma navpične laserske Črte glede na referencné točke in se takо izognite napakam

Delobrezavtomatike niveliranja

• potisnite stikalo F v položaj ⑥ (prikaz E sveti rdeče)
• pri izklopljeni nivelirni avtomatiki lahko merilno orodje držite prostoročno ali jo postavite na ustrezno podlogo

• laserske linije ne potekajo vecnujno navpično druga do druge

• Pritrditev z držalom

• s pomocjo držala G lahko merilno orodje pritrdite na razlicnih predmetih z debelino 10 do 60 mm, npr. na navpičnih oz. vodoravnih deskah ali ceveh

• sprostite pritrdilni vijak H, namestite držalo na Željenem mestu in ponovno zategnite pritrdilni vijak
• namestite merilno orodje s prijemalom stativa J na 1/4"-vijak K držala in ga zzmerno moćjozasukajte na držalu

! merilnega orodja ne smete prevec močno zategniti, ker bi se lahko poškodovalo

• pred vklopom merilnega orodja morate držalo grobo naravnati; zato sprostite pritrdilni vijak L, premaknite merilno orodje v vodoravni položaj vŽeljeni visini in ponovno zategnite pritrdilni vijak

UPORABNI NASVETI

• Za označevanje uporabljajte vedno samo sredino laserske Črte (sirina laserske Črte se z oddaljenostjo spreminja)
  Ocala za vidnost laserskega zarka (ni vkljucena v standardno opremo)

• očala za vidnost laserskegažarka M ① filtrirajo svetlobo okolice

• s tem postane rdeča svetloba laserskegaŽarka svetlejša za oko
• očal za vidnost laserskega Žarka ne uporabljaje namesto zašcitnih očal (očala za vidnost laserskega Žarka so namenjena boljsemu razpoznavanju laserskega Žarka, vendar oči ne varujejo pred laserskim sevanjem)
• očal za vidnost laserskega Žarka ne uporabljaje namesto sončihn očal oziroma med vožnjo v cestnem prometu (očala za vidnost laserskega Žarka ne zagotavljajo popolne UV-zaščite in zmanjsujujo sposobnost zaznavanja barv)

Delosstativom (ni vkljucena v standardno opremo)

stativ N ① vam zagotavlja stabilno, višinsko nastavljivo merilno podlogo
- postavite merilno orodje s prijemalom za stativ J na 1/4"-navoj in ga privije z nastavitvenim vijakom stativa

VZDRZEVANJE/SERVISIRANJE

• Orodje ni namenjeno profesionalni uporabi
  Zavarujte merilno orodje pred vlago in direktnim soncnim sevanjem

• Ne izpostavlijate merilnega orodja ekstremnim temperaturam ali ekstremnenu nihanju temperature (se lahko poškoduje natancnost delovanja merilnega orodja)

• poskrbite za to, da npr. ne bo ležalo dalj časa v avtomobilu

• Najprej pustite, da se temperatura pred uporabo uravna

• Preprečite močne sunke v merilno orodje ali pa padce na tla

• poskodbe merilnega orodja lahko povzrocijo zmanjsanje natancnosti

• po vsakem močnem sunku oz padcu morate preveriti laserske linije s poznano vodoravno ali navpično referenčno linijo

• Potisnite stikalo F ① v položaju zaklenjeno ⑥, ko transportirate merilno orodje (s tem se nihajna enota zablokira, saj bi se sicer pri močnem premikanju poskODOvala)

• Merilno orodje naj bo vedno cisto

• Merilnega orodja nikoli ne potapljajte v vodo ali v druge tekocine
• Umazanijo obrisite z vlažno, mehko krpo
• Uporaba Čistil in topil ni dovoljena
• Se posebno redno cistite povrsine ob izstopni odprtini laserja in pazite, da krpa ne bo pušcala vlaken

• Ce bi kljub skrbnima postopkoma izdelave in preizkušanja prislo do izpada delovanja orodja, naj popravilo opravi servisna delavnica, pooblaščena za popravila SKILevih elektricnih orodlj

• posljite nerazstavljeno orodje skupaj s potrdilom o nakupu pri vašemu prodajalcu v najblžjo SKIL servisno delavnico (naslovi, kot tudi spisek rezervinh delov se nahaja na www.skil.com)

OKOLJE

• Elektricna nega orodja, baterije, pribora in embalaže ne odstranjujte s hišnimi odpadki (samo za države EU)

• v skladu z Evropsko direktivo 2012/19/EG o opadni elektrichi in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba elektrichna orodja ob koncu njihoveŽivljenske dobe ločeno zbirati in jih predati v postopek okolju prijaznegа recikliranja

• ko je potrebno odstranjevanje, naj vas o načinu spomni simbol 4
