NÁVOD K OBSLUZE 0511 AB SKIL

Laserkřížovýchpřímek 0511 ÚVOD

• Měřící přístroj je určen ke zjištění a kontrole vodorovných a kolmých čar

• Měřící přístroj je výhradně vhodný pro provoz na uzavřených místech nasazení

• Tento nástroj není určen k profesionálnímu použití

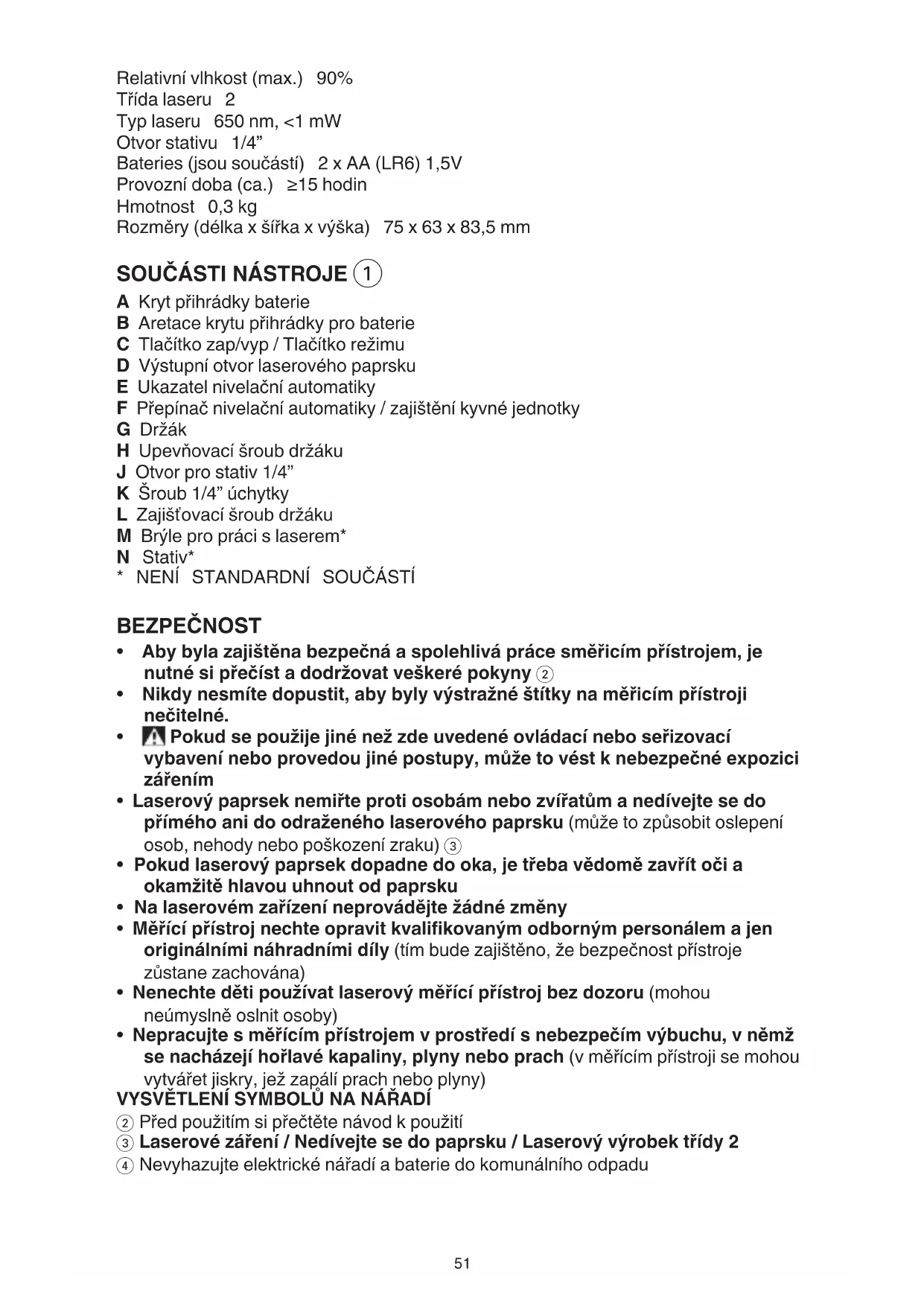

• Tytopokynydobřeuschovejteapokudbudeteměřicípřístrojpředávatdále, přiložteje TECHNICKÁ DATA Pracovní oblast do ca. 10 m Přesnost nivelace ±0,5 mm/m Samonivelační rozpětí ± 4° Doba nivelizace ≥6 sekundy Provozní teplota +5°C až +40°C Teplota úschovy -20°C až +70°C51 Relativní vlhkost (max.) 90% Třída laseru 2 Typ laseru 650 nm, <1 mW Otvor stativu 1/4” Bateries (jsou součástí) 2 x AA (LR6) 1,5V Provozní doba (ca.) ≤15 hodin Hmotnost 0,3 kg Rozměry (délka x šířka x výška) 75 x 63 x 83,5 mm

A Kryt přihrádky baterie B Aretace krytu přihrádky pro baterie C Tlačítko zap/vyp / Tlačítko režimu D Výstupní otvor laserového paprsku E Ukazatel nivelační automatiky F Přepínač nivelační automatiky / zajištění kyvné jednotky G Držák H Upevňovací šroub držáku J Otvor pro stativ 1/4” K Šroub 1/4” úchytky L Zajišťovací šroub držáku M Brýle pro práci s laserem* N Stativ*

• NENÍ STANDARDNÍ SOUČÁSTÍ BEZPEČNOST

• Abybylazajištěnabezpečnáaspolehliváprácesměřicímpřístrojem,je nutnésipřečístadodržovatveškerépokyny2

• Nikdynesmítedopustit,abybylyvýstražnéštítkynaměřicímpřístroji nečitelné.

Pokudsepoužijejinénežzdeuvedenéovládacíneboseřizovací vybaveníneboprovedoujinépostupy,můžetovéstknebezpečnéexpozici zářením

• Laserovýpaprseknemiřteprotiosobámnebozvířatůmanedívejtesedo příméhoanidoodraženéholaserovéhopaprsku (může to způsobit oslepení osob, nehody nebo poškození zraku) 3

• Pokudlaserovýpaprsekdopadnedooka,jetřebavědomězavřítočia okamžitěhlavouuhnoutodpaprsku

• Nalaserovémzařízeníneprovádějtežádnézměny

• Měřícípřístrojnechteopravitkvalifikovanýmodbornýmpersonálemajen originálními náhradními díly (tím bude zajištěno, že bezpečnost přístroje zůstane zachována)

• Nenechtedětipoužívatlaserovýměřícípřístrojbezdozoru (mohou neúmyslně oslnit osoby)

• Nepracujtesměřícímpřístrojemvprostředísnebezpečímvýbuchu,vněmž senacházejíhořlavékapaliny,plynyneboprach (v měřícím přístroji se mohou vytvářet jiskry, jež zapálí prach nebo plyny)

VYSVĚTLENÍSYMBOLŮNANÁŘADÍ

2 Před použitím si přečtěte návod k použití 3 Laserovézáření/Nedívejtesedopaprsku/Laserovývýrobektřídy2 4 Nevyhazujte elektrické nářadí a baterie do komunálního odpadu52 OBSLUHA

• Nasazení/výměna baterií - pro provoz měřícího přístroje je doporučeno používaní alkalicko-manganových baterií - nepoužívejte dobíjecí baterie - pro otevření krytu přihrádky baterie A zatlačte na aretaci B a kryt přihrádky baterie odklopte - vložte 2 baterie AA/LR06 (dejte pozor na správnou polarizaci) - nahraďte vždy všechny baterie současně - použijte pouze baterie jednoho výrobce a stejné kapacity - pokudměřícípřístrojdelšídobunepoužíváte,vyjměteznějbaterie (baterie mohou pří delším skladování korodovat a samy se vybít)

• Zapnuto/vypnuto - pro zapnutí měřícího přístroje stiskněte tlačítko zap/vyp C (měřící přístroj vysílá ihned po zapnutí laserový paprsek z výstupního otvoru D) ! nesměrujtelaserovýpaprseknaosobynebozvířataanedívejtesesami donějatoanizvětšívzdálenosti - pro vypnutí měřicího přístroje stiskněte tlačítko zap/vyp C tolikrát, dokud nezhasne ukazatel E - posuňte přepínač F do polohy 6, aby se zajistila kyvná jednotka - neponechávejtezapnutýměřícípřístrojbezdozoruapopoužíváníjej vypněte (mohly by být laserovým paprskem oslněny jiné osoby) - pokud měřicí přístroj nepoužíváte, vypněte jej, aby se šetřila energie

• Druhy provozu - všechny režimy lze zvolit S automatickou nivelací (poloha 5) nebo BEZ automatickou nivelací (poloha 6) - stiskněte tlačítko režimu C tolikrát, dokud není nastavený požadovaný režim

1) Provozkřížovýchpřímek: měřicí přístroj promítá jednu vodorovnou a jednu

svislou laserovou čáru 7 8

2) Vodorovnýprovoz: měřicí přístroj promítá jednu vodorovnou laserovou

3) Svislýprovoz: měřicí přístroj promítá jednu svislou laserovou čáru 0

• Práce s nivelační automatikou - postavte měřicí přístroj na vodorovný, pevný podklad nebo ho upevněte na stativ N nebo na držák, který je součástí dodávky - posuňte přepínač F do polohy 5 (ukazatel E svítí zeleně) - pokud není možná automatická nivelace, např. protože se plocha, na které měřicí přístroj stojí, odchyluje o více než 4° od vodorovné roviny, laserové čáry blikají a ukazatel E svítí červeně - v takovém případě postavte měřicí přístroj vodorovně a vyčkejte na samonivelaci - jakmile se měřicí přístroj opět nachází v rozsahu samonivelace ±4°, laserové čáry svítí trvale, ukazatel E svítí zeleně - vně rozsahu samonivelace ±4° není práce s nivelační automatikou možná, poněvadž jinak nelze zaručit, aby laserové přímky probíhaly navzájem v pravém úhlu - při otřesech nebo změnách polohy během provozu se měřící přístroj automaticky opět zniveluje - po obnovené nivelaci zkontrolujte polohu vodorovné resp. svislé přímky laseru ve vztahu k referenčnímu bodu, aby se zabránilo chybám

• Práce bez nivelační automatiky - posuňte přepínač F do polohy 6 (ukazatel E svítí červeně) - při vypnuté nivelační automatice můžete držet měřící přístroj volně v ruce nebo položit na nakloněný podklad - laserové přímky už neprobíhají nutně vzájemně kolmo53

• Upevnění pomocí držáku - pomocí držáku G můžete měřicí přístroj upevnit na různorodé předměty s tloušťkou od 10 do 60 mm, např. na svislá resp. vodorovná prkna nebo trubky - povolte upevňovací šroub H, nasaďte držák na požadované místo a upevňovací šroub zase pevně utáhněte - dejte měřicí přístroj otvorem pro stativ J na šroub 1/4” K držáku a mírnou silou jej na držáku utáhněte ! měřicípřístrojneutahujtepřílišpevně,jinaksemůžepoškodit - než měřicí přístroj zapnete, držák nahrubo vyrovnejte; k tomu povolte zajišťovací šroub L držáku a pohybujte měřicím přístrojem ve vodorovné poloze do požadované výšky a zajišťovací šroub zase pevně utáhněte

• Koznačenípoužívejtepouzestředpřímkylaseru (šířka laserové přímky se mění se vzdáleností)

• Brýle pro práci s laserem (nenístandardnísoučástípříslušenství) - brýle pro práci s laserem M 1 odfiltrují okolní světlo - proto se jeví červené světlo laseru pro oko světlejší - nepoužívejtebrýleproprácislaseremjakoochrannébrýle (brýle pro práci s laserem slouží k lepšímu rozpoznání laserového paprsku, ale nechrání před laserovým paprskem) - nepoužívejtebrýleproprácislaseremjakoslunečníbrýlenebov silničnímprovozu (brýle pro práci s laserem nenabízejí kompletní ochranu před UV zářením a snižují vnímání barev)

• Práce se stativem (nenístandardnísoučástípříslušenství) - stativ N 1 poskytuje stabilní, výškově přestavitelný měřící základ - měřící přístroj nasaďte otvorem pro stativ J na závit 1/4” stativu a pevně jej pomocí stavěcího šroubu stativu přišroubujte

• Tento nástroj není určen k profesionálnímu použití

• Chraňteměřícípřístrojpředvlhkemapřímýmslunečnímzářením

• Nevystavujteměřícípřístrojžádnýmextrémnímteplotámneboteplotním výkyvům (může být omezena přesnost přístroje) - nenechávejte jej např. delší dobu ležet v autě - nechte měřící přístroj nejprve vytemperovat, než jej uvedete do provozu

• Zabraňteprudkýmnárazůmapádůmměřicíhopřístroje - díky poškozením měřicího přístroje může být negativně ovlivněna přesnost - po silném nárazu či pádu porovnejte laserové přímky kvůli kontrole se známou vodorovnou nebo svislou referenční přímkou

• Pokudměřicípřístrojpřenášíte,posuňtepřepínačF1 ve zablokované poloze 6 (tím se zajistí kyvná jednotka, která se jinak může při silných pohybech poškodit)

• Udržujte měřící přístroj vždy čistý

• Měřící přístroj neponořujte do vody nebo jiných kapalin

• Nečistoty otřete vlhkým, měkkým hadříkem

• Nepoužívejte žádné čistící prostředky a rozpouštědla

• Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dbejte přitom na smotky

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy SKIL - zašlete nástroj nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com)54

• Elektrickénářadí,baterie,doplňkyabalenínevyhazujtedokomunálního odpadu (jen pro státy EU) - podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování - symbol 4 na to upozorňuje
