MANUAL DE USUARIO 0511 AB SKIL

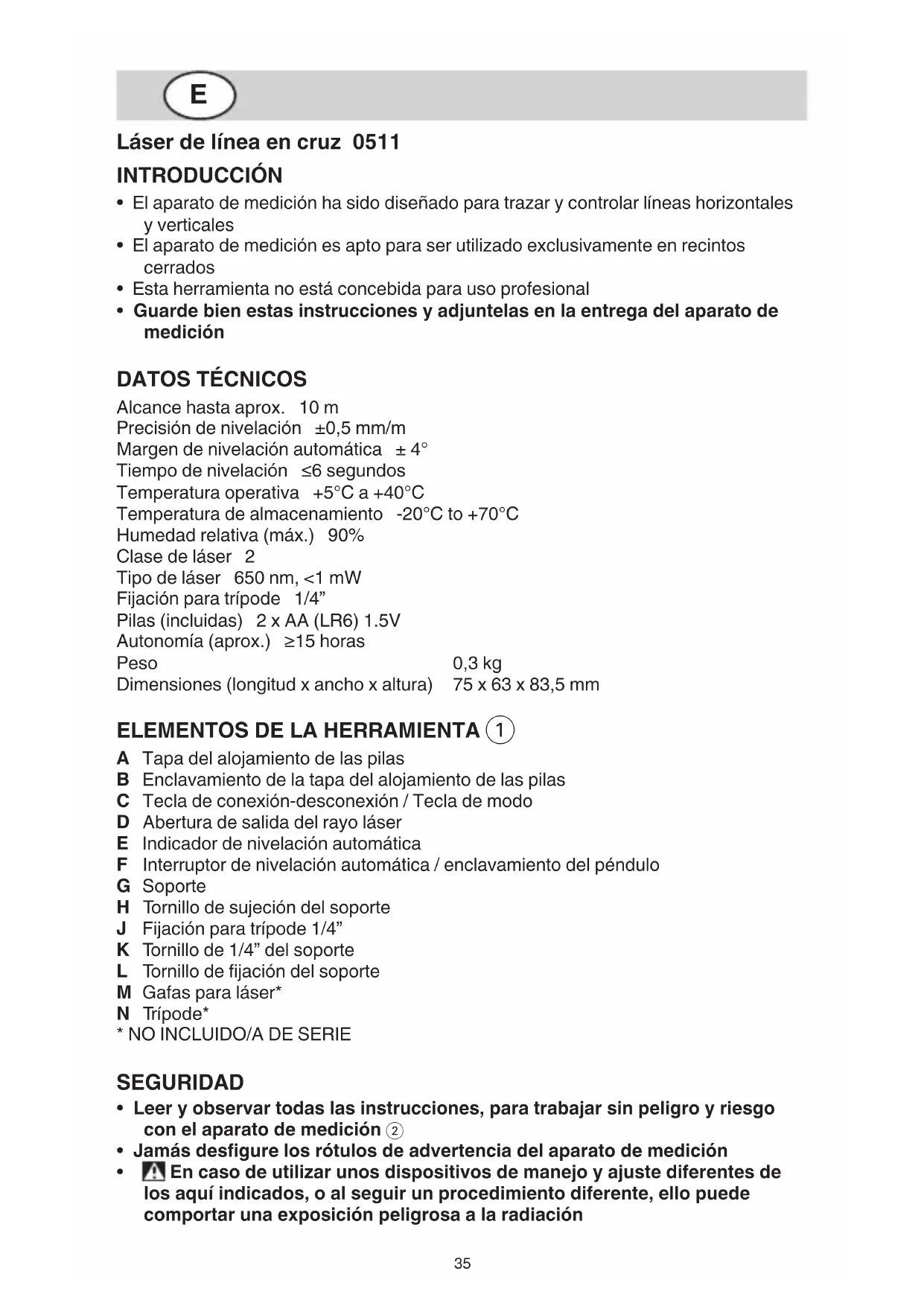

Láser de línea en cruz 0511 INTRODUCCIÓN

• El aparato de medición ha sido diseñado para trazar y controlar líneas horizontales y verticales

• El aparato de medición es apto para ser utilizado exclusivamente en recintos cerrados

• Esta herramienta no está concebida para uso profesional

• Guarde bien estas instrucciones y adjuntelas en la entrega del aparato de medición

Alcance hasta aprox. 10 m Precisión de nivelación ±0,5 mm/m Margen de nivelación automática ± 4° Tiempo de nivelación ≥6 segundos Temperatura operativa +5°C a +40°C Temperatura de almacenamiento -20°C to +70°C Humedad relativa (máx.) 90% Clase de láser 2 Tipo de láser 650 nm, <1 mW Fijación para trípode 1/4” Pilas (incluidas) 2 x AA (LR6) 1.5V Autonomía (aprox.) ≤15 horas Peso 0,3 kg Dimensiones (longitud x ancho x altura) 75 x 63 x 83,5 mm

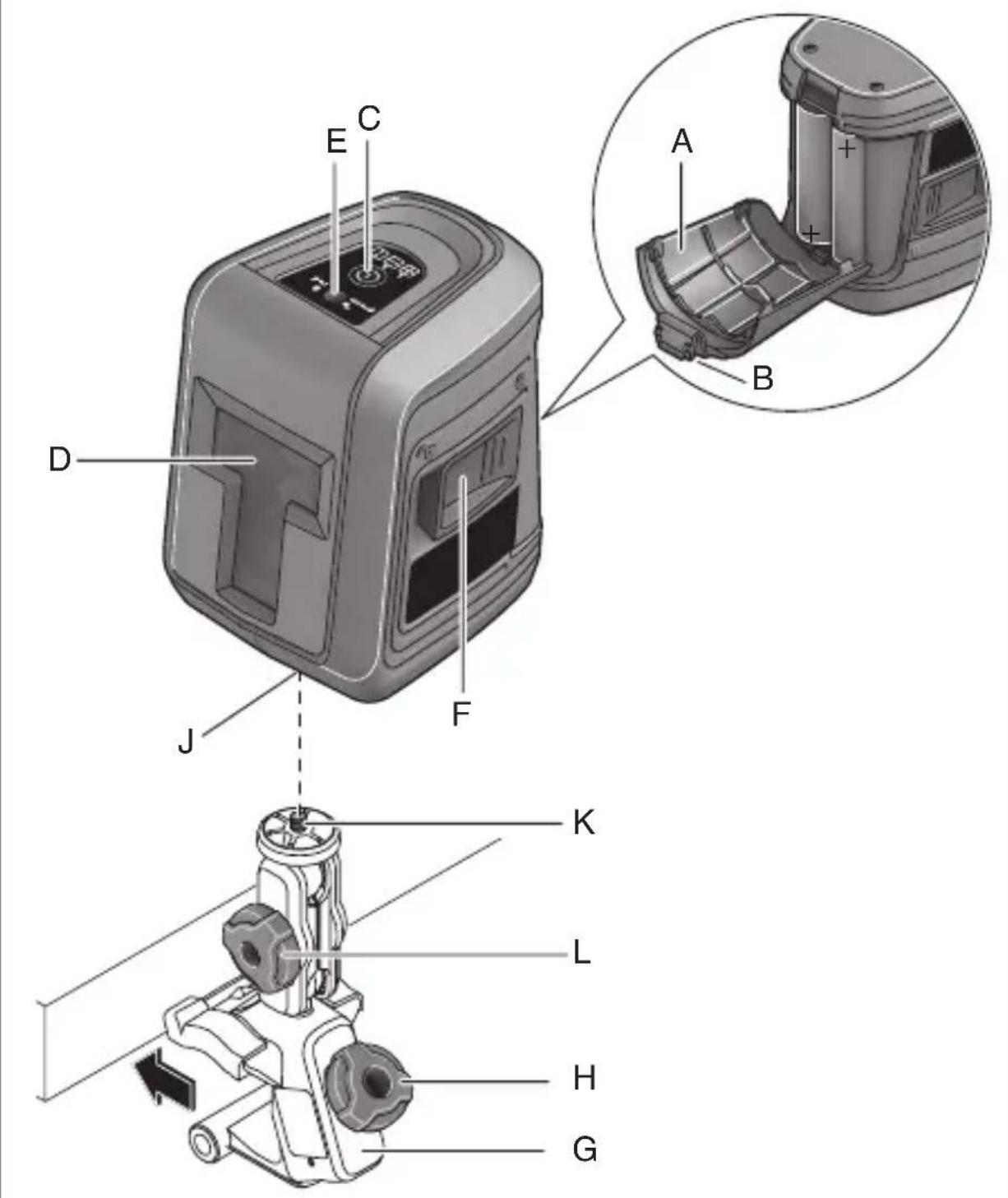

ELEMENTOS DE LA HERRAMIENTA 1

A Tapa del alojamiento de las pilas B Enclavamiento de la tapa del alojamiento de las pilas C Tecla de conexión-desconexión / Tecla de modo D Abertura de salida del rayo láser E Indicador de nivelación automática F Interruptor de nivelación automática / enclavamiento del péndulo G Soporte H Tornillo de sujeción del soporte J Fijación para trípode 1/4” K Tornillo de 1/4” del soporte L Tornillo de jación del soporte M Gafas para láser* N Trípode*

• NO INCLUIDO/A DE SERIE SEGURIDAD

• Leer y observar todas las instrucciones, para trabajar sin peligro y riesgo con el aparato de medición 2

• Jamás desfigure los rótulos de advertencia del aparato de medición

En caso de utilizar unos dispositivos de manejo y ajuste diferentes de los aquí indicados, o al seguir un procedimiento diferente, ello puede comportar una exposición peligrosa a la radiación36

• No oriente el rayo láser sobre personas o animales y no mire hacia el rayo láser directo o reflejado (debido a ello, puede deslumbrar personas, causar accidentes o dañar el ojo) 3

• Si la radiación láser incide en el ojo, debe cerrar conscientemente los ojos y mover inmediatamente la cabeza fuera del rayo

• No efectúe modificaciones en el equipamiento del láser

• Únicamente haga reparar su aparato de medición por un profesional, empleando exclusivamente piezas de repuesto originales (solamente así se mantiene la seguridad del aparato de medición)

• No deje que los niños puedan utilizar desatendidos el aparato de medición por láser (podrían deslumbrar, sin querer, a otras personas)

• No utilice el aparato de medición en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo (el aparato de medición puede producir chispas e inamar los materiales en polvo o vapores) EXPLICACIÓN DE LOS SÍMBOLOS DE LA HERRAMIENTA 2 Lea el manual de instrucciones antes de utilizarla 3 Radiación láser / No mire al rayo / Producto láser clase 2 4 No deseche las herramientas eléctricas y las pilas junto con los residuos domésticos USO

• Inserción y cambio de las pilas - se recomienda utilizar pilas alcalinas de manganeso en el aparato de medición - no utilice pilas recargables - para abrir la tapa del alojamiento de la pila A presione el enclavamiento B y abra la tapa - inserte 2 pilas AA/LR06 (preste atención a colocar los polos correctamente) - siempre sustituya todas las pilas al mismo tiempo - utilice pilas del mismo fabricante e igual capacidad - saque las pilas del aparato de medición si pretende no utilizarlo durante largo tiempo (tras un tiempo de almacenaje prolongado, las pilas se pueden llegar a corroer y autodescargar)

• Encendido/apagado - para conectar el aparato de medición pulse la tecla de conexión/desconexión C (nada más conectarlo, el aparato emite un rayo láser por la abertura de salida

! no oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso encontrándose a gran distancia - para desconectar el aparato de medición, oprima la tecla de conexión/ desconexión C tantas veces, hasta que se apague la indicación E - desplace el interruptor F a la posición 6 para bloquear la unidad de oscilación - no deje desatendido el aparato de medición estando conectado y desconéctelo después de cada uso (el rayo láser podría llegar a deslumbrar a otras personas) - si no utiliza el aparato de medición desconéctelo para ahorrar energía

• Modos de operación - todos los modos se pueden seleccionar tanto CON nivelación automática (posición 5) como también SIN nivelación automática (posición 6) - oprima la tecla C tantas veces, hasta que quede ajustado el modo deseado

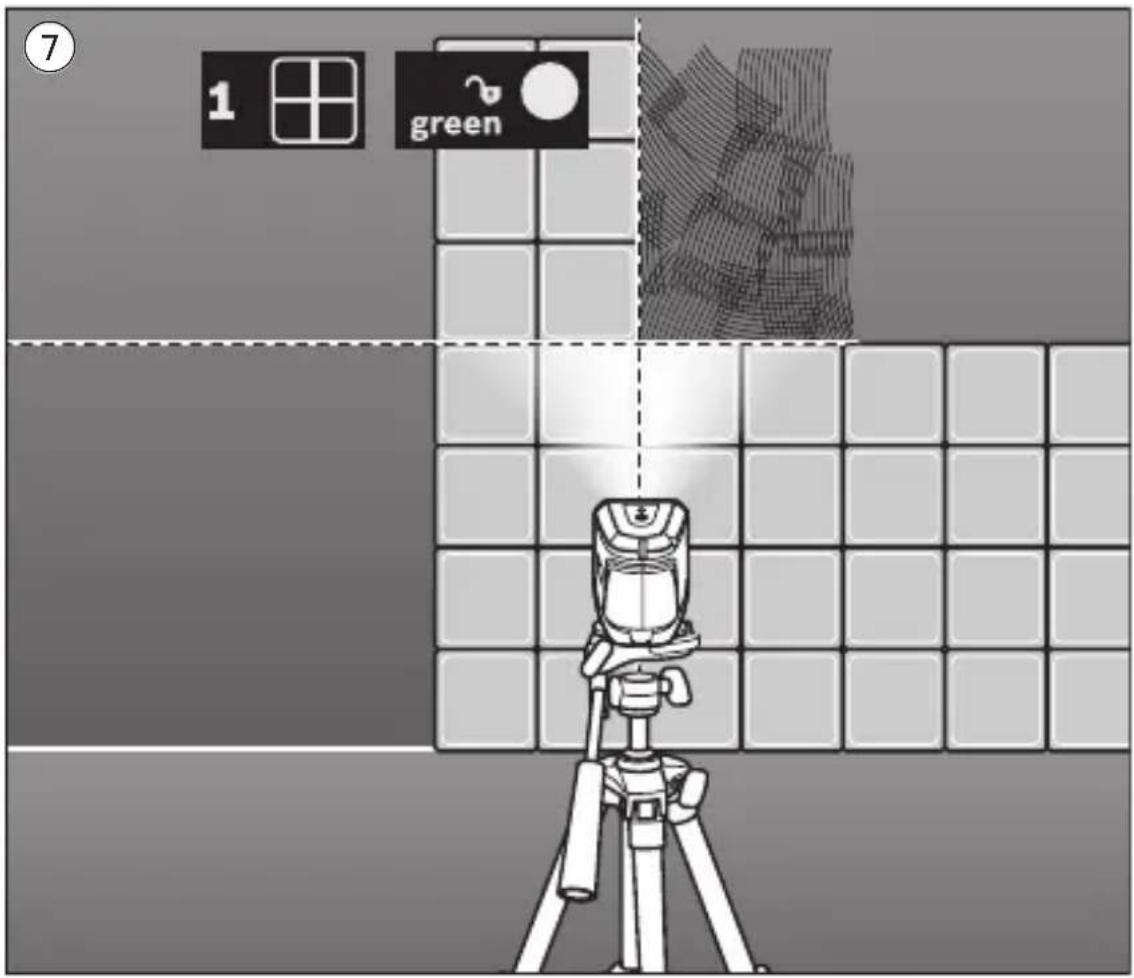

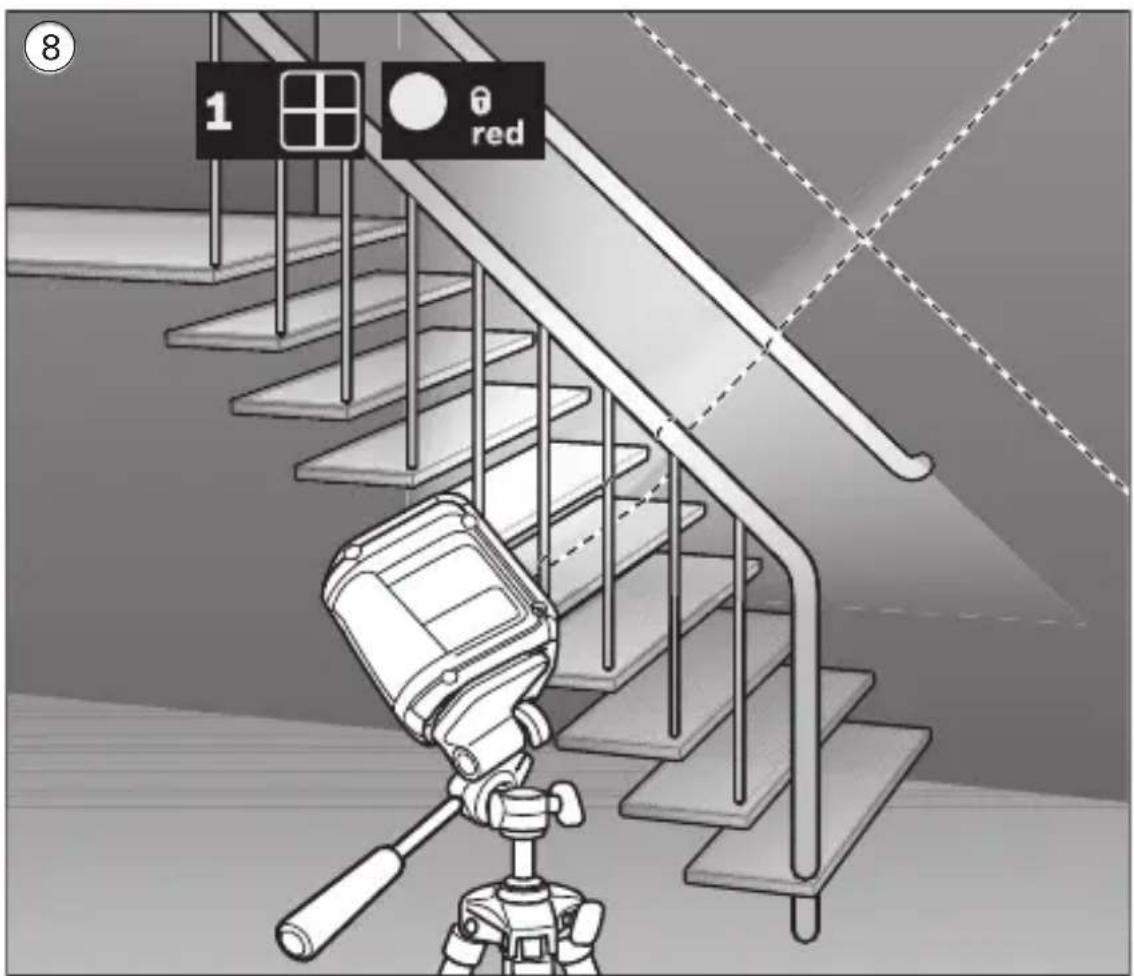

1) Modo líneas en cruz: el aparato de medición genera una línea láser

horizontal y una vertical 7 8

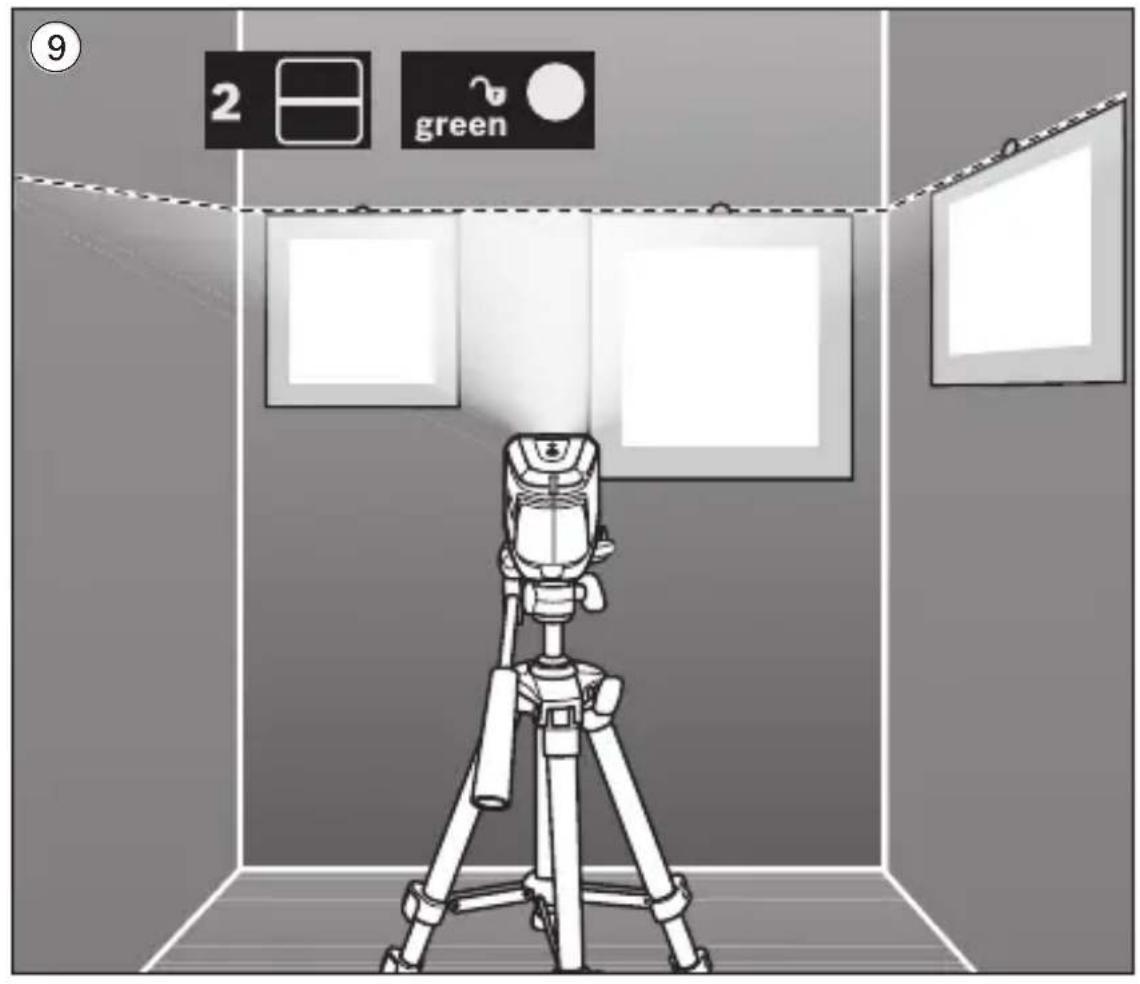

2) Modo horizontal: el aparato de medición genera una línea láser horizontal 9

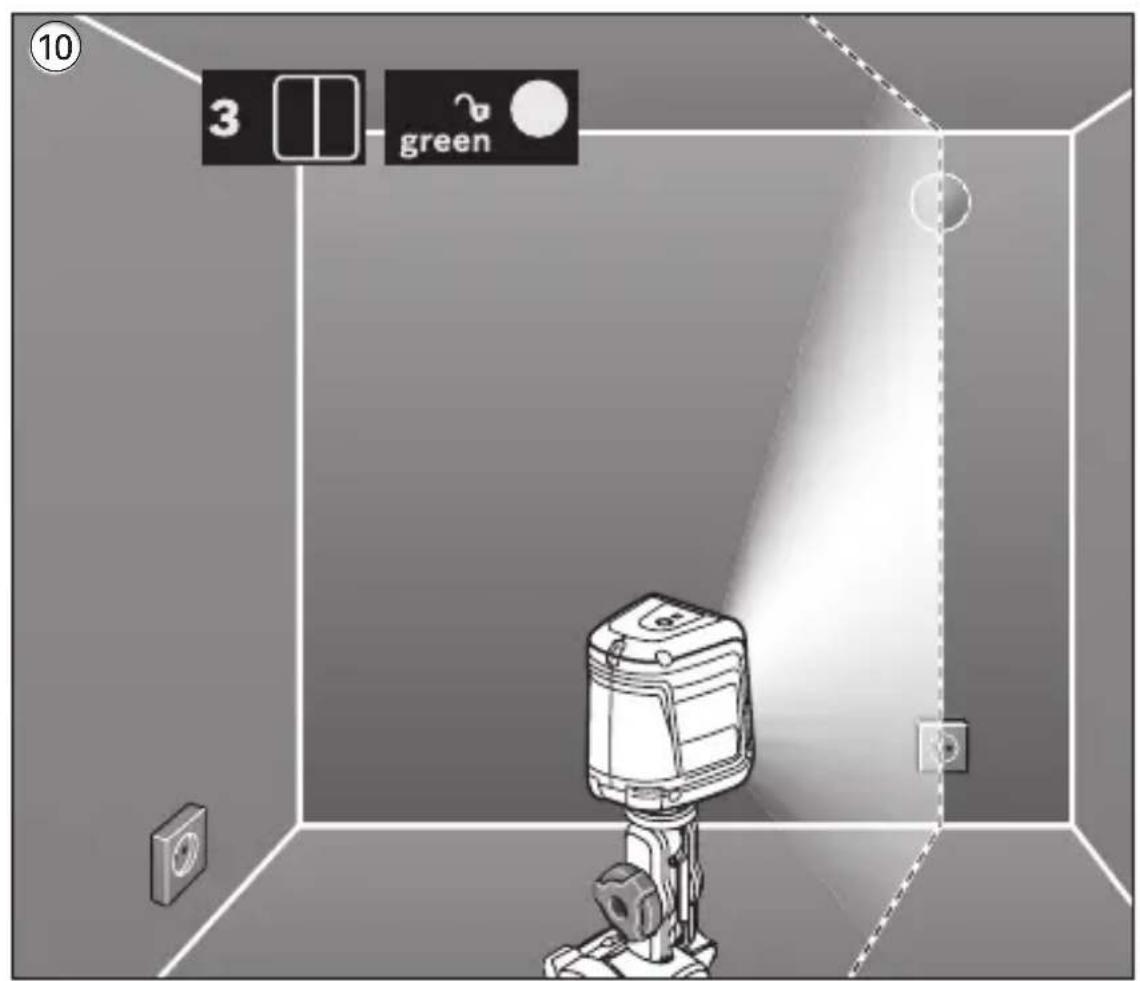

3) Modo vertical: el aparato de medición genera una línea láser vertical 037

• Operación con nivelación automática - coloque el aparato de medición sobre una base horizontal rme o fíjelo sobre el trípode N o sobre el soporte adjunto al suministro - desplace el interruptor F a la posición 5 (el indicador E se ilumina de color verde) - si no es posible trabajar con nivelación automática, p.ej. debido a que la supercie de apoyo del aparato de medición diverge más de 4° de la horizontal, parpadean las líneas láser y el indicador E se ilumina de color rojo - en este caso, coloque horizontalmente el aparato de medición y espere la autonivelación - tan pronto el aparato de medición se encuentra de nuevo dentro del margen de la autonivelación de ±4°, lucen permanentemente las líneas láser y el indicador E se ilumina de color verde - no es posible trabajar con nivelación automática fuera del margen de autonivelación de ±4 °, ya que en ese caso no quedaría garantizado que los haces del láser estén perpendiculares entre sí - en el caso de presentarse sacudidas o ligeras variaciones de posición durante la operación, el aparato de medición se nivela automáticamente - después de un nuevo nivelado, controle la posición de la línea láser horizontal o vertical respecto a los puntos de referencia para evitar errores en la medición

• Operación sin nivelación automática - desplace el interruptor F a la posición 6 (el indicador E se ilumina de color rojo) - teniendo desconectada la nivelación automática es posible mantener sujeto el aparato de medición con la mano, o bien, depositarlo sobre una base inclinada - en ese caso puede ocurrir que las líneas láser no queden perpendiculares entre

• Fijación al soporte - el soporte G le permite jar el aparato de medición a diversos objetos cuyo grosor esté comprendido entre 10 y 60 mm, p. ej., a tablas o tubos colocados vertical u horizontalmente - aoje el tornillo de sujeción H, aloje el soporte en el lugar deseado, y apriete entonces el tornillo de sujeción - sujete el aparato de medición enroscando con fuerza moderada la jación para trípode J del mismo en el tornillo de 1/4” K del soporte ! no apriete demasiado el aparato de medición para evitar que se dañe - nivele el soporte de forma aproximada antes de conectar el aparato de medición; para ello, aoje el tornillo de jación L, oriente el aparato de medición horizontalmente a la altura deseada y apriete de nuevo el tornillo de jación

CONSEJOS DE APLICACIÓN

• Siempre utilice el centro del haz del láser para marcar un punto (el tamaño del haz del láser varía con la distancia)

• Gafas para láser (no incluidas de serie) - las gafas para láser M 1 ltran la luz del entorno - ello permite apreciar con mayor intensidad la luz roja del láser - no use las gafas para láser como gafas de protección (las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser) - no emplee las gafas para láser como gafas de sol ni para circular (las gafas para láser no le protegen sucientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores)

• Operación con trípode (no incluido de serie) - el trípode N 1 constituye una base de medición estable ajustable en altura - encare la jación para trípode J del aparato de medición con la rosca de 1/4” del trípode, y sujételo apretando el tornillo de jación38 MANTENIMIENTO / SERVICIO

• Esta herramienta no está concebida para uso profesional

• Proteja el aparato de medición de la humedad y de la exposición directa al sol

• No exponga el aparato de medición ni a temperaturas extremas ni a cambios bruscos de temperatura (puede afectar a la precisión del aparato de medición) - no lo deje, p.ej., en el coche durante un largo tiempo - antes de ponerlo en servicio, esperar primero a que se atempere

• Evite las sacudidas o caídas fuertes del aparato de medición - los daños producidos en el aparato de medición pueden afectar a la precisión de medición - si ha sufrido un golpe o caída fuerte, controlar las líneas del láser con una línea de referencia horizontal o vertical conocida

• Desplace el interruptor F 1 a la posición de bloqueo 6 cuando lo transporte (de este modo se inmoviliza el péndulo, evitándose así que se dañe si es agitado fuertemente)

• Mantenga limpio siempre el aparato de medición

• No sumerja el aparato de medición en agua ni en otros líquidos

• Limpiar el aparato con un paño húmedo y suave

• No usar detergentes ni disolventes

• Limpie con regularidad sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas

• Si a pesar de los esmerados procesos de fabricación y control, la herramienta llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas SKIL - envíe la herramienta sin desmontar junto con una prueba de su compra a su distribuidor o a la estación de servicio más cercana de SKIL (los nombres así como el despiece de piezas de la herramienta guran en www.skil.com) AMBIENTE

• No deseche las herramientas eléctricas, las pilas, los accesorios y embalajes junto con los residuos domésticos (sólo para países de la Unión Europea) - de conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su n se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas - símbolo 4 llamará su atención en caso de necesidad de tirarlas
