MANUAL DE UTILIZADOR 0511 AB SKIL

Laser de linhas cruzadas 0511 INTRODUÇÃO

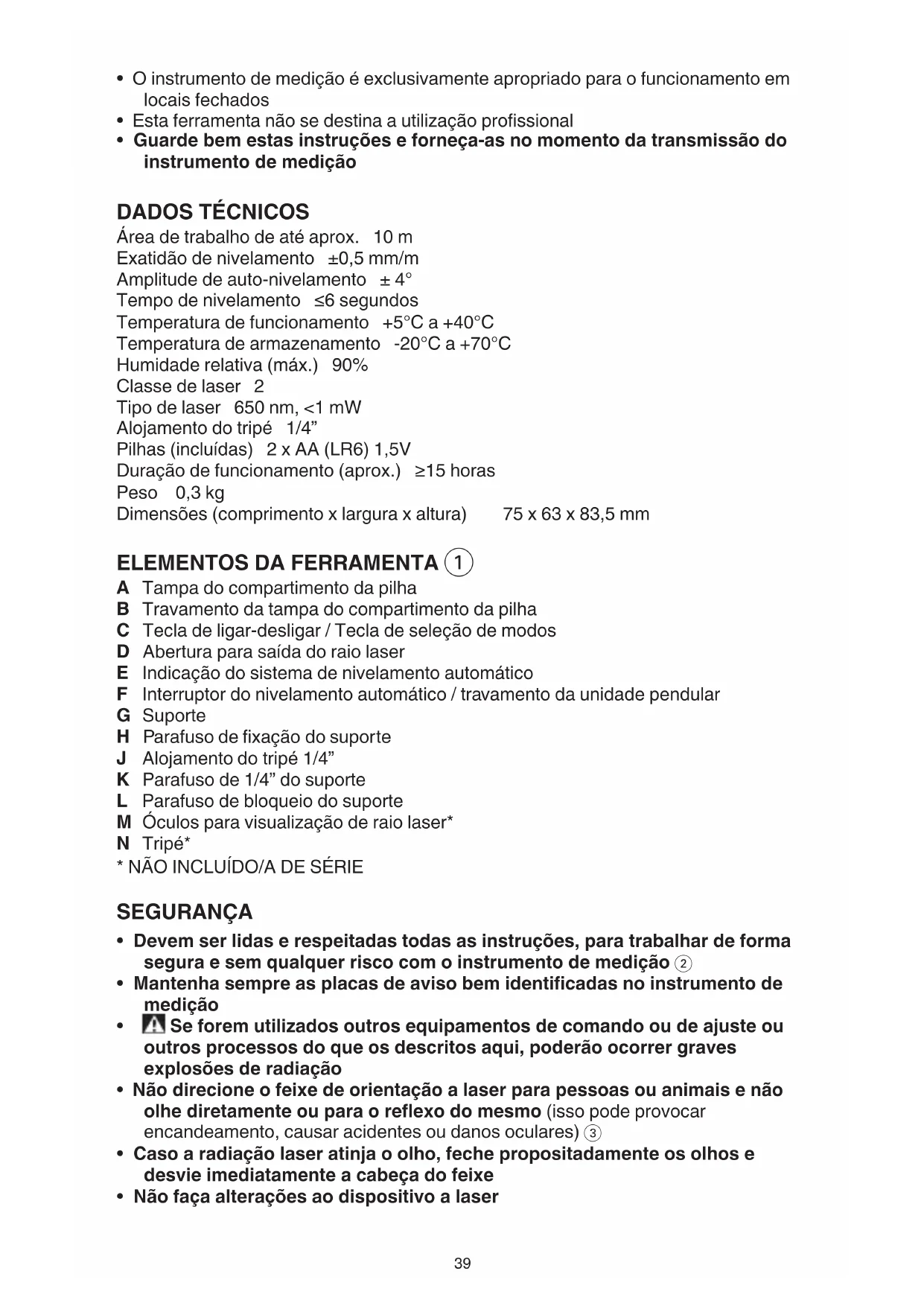

• O instrumento de medição é destinado para determinar e controlar linhas horizontais e verticais39

• O instrumento de medição é exclusivamente apropriado para o funcionamento em locais fechados

• Esta ferramenta não se destina a utilização prossional

• Guarde bem estas instruções e forneça-as no momento da transmissão do instrumento de medição

Área de trabalho de até aprox. 10 m Exatidão de nivelamento ±0,5 mm/m Amplitude de auto-nivelamento ± 4° Tempo de nivelamento ≥6 segundos Temperatura de funcionamento +5°C a +40°C Temperatura de armazenamento -20°C a +70°C Humidade relativa (máx.) 90% Classe de laser 2 Tipo de laser 650 nm, <1 mW Alojamento do tripé 1/4” Pilhas (incluídas) 2 x AA (LR6) 1,5V Duração de funcionamento (aprox.) ≤15 horas Peso 0,3 kg Dimensões (comprimento x largura x altura) 75 x 63 x 83,5 mm

ELEMENTOS DA FERRAMENTA 1

A Tampa do compartimento da pilha B Travamento da tampa do compartimento da pilha C Tecla de ligar-desligar / Tecla de seleção de modos D Abertura para saída do raio laser E Indicação do sistema de nivelamento automático F Interruptor do nivelamento automático / travamento da unidade pendular G Suporte H Parafuso de xação do suporte J Alojamento do tripé 1/4” K Parafuso de 1/4” do suporte L Parafuso de bloqueio do suporte M Óculos para visualização de raio laser* N Tripé*

• NÃO INCLUÍDO/A DE SÉRIE SEGURANÇA

• Devem ser lidas e respeitadas todas as instruções, para trabalhar de forma segura e sem qualquer risco com o instrumento de medição 2

• Mantenha sempre as placas de aviso bem identificadas no instrumento de medição

Se forem utilizados outros equipamentos de comando ou de ajuste ou outros processos do que os descritos aqui, poderão ocorrer graves explosões de radiação

• Não direcione o feixe de orientação a laser para pessoas ou animais e não olhe diretamente ou para o reflexo do mesmo (isso pode provocar encandeamento, causar acidentes ou danos oculares) 3

• Caso a radiação laser atinja o olho, feche propositadamente os olhos e desvie imediatamente a cabeça do feixe

• Não faça alterações ao dispositivo a laser40

• Só permita que o seu instrumento de medição seja consertado por pessoal especializado e qualificado e só com peças de reposição originais (desta forma é assegurada a segurança do instrumento de medição)

• Não permita que crianças utilizem o instrumento de medição a laser sem supervisão (elas poderão cegar outras pessoas sem querer)

• Não trabalhar com o instrumento de medição em área com risco de explosão, na qual se encontrem líquidos, gases u pós inflamáveis (no instrumento de medição podem ser produzidas faíscas, que podem inamar pós ou vapores) EXPLICAÇÃO DOS SÍMBOLOS DA FERRAMENTA 2 Leia o manual de instruções antes de utilizar o equipamento 3 Radiações laser / Não olhar directamente para o feixe / Produto laser da classe 2 4 Não deite ferramentas eléctricas e pilhas no lixo doméstico MANUSEAMENTO

• Colocar/substituir as pilhas - para o funcionamento do instrumento de medição é recomendável usar pilhas de manganês alcalinas - não use pilhas recarregáveis - para abrir a tampa do compartimento das pilhas A, deverá premir o travamento B e abrir a tampa do compartimento das pilhas - introduza 2 pilhas AA/LR06 (tenha em atenção a polaridade correcta) - sempre substituir todas as pilhas ao mesmo tempo - só utilizar pilhas de uma só marca e com a mesma capacidade - retirar as pilhas do instrumento de medição, se não for utilizado durante muito tempo (as pilhas podem corroer-se ou descarregar-se se forem armazenadas durante tempo prolongado)

• Ligar/desligar - para ligar o instrumento de medição, prima a tecla de ligar-desligar C (o instrumento de medição lança imediatamente após a ligação um feixe de orientação a laser a partir do orifício de saída D) ! não apontar o raio laser na direção de pessoas nem de animais e não olhar diretamente para o raio laser, nem mesmo a partir de maiores distâncias - para desligar o instrumento de medição, prima a tecla de ligar-desligar C as vezes necessárias até a indicação E se apagar - desloque o interruptor F para a posição 6 para bloquear a unidade pendular - não deixar o instrumento de medição ligado sem vigilância e desligar o instrumento de medição após a utilização (outras pessoas poderiam ser cegadas pelo raio laser) - se o instrumento de medição não for utilizado, desligue-o para poupar energia

• Modos de funcionamento - todos os modos podem ser selecionados COM o sistema de nivelamento automático (posição 5) ou SEM o sistema de nivelamento automático (posição

- prima a tecla C as vezes necessárias até estar denido o modo pretendido

1) Modo de linhas cruzadas: o instrumento de medição gera uma linha laser

horizontal e uma vertical 7 8

2) Modo horizontal: o instrumento de medição gera uma linha laser horizontal 9

3) Modo vertical: o instrumento de medição gera uma linha laser vertical 0

• Trabalhar com o nivelamento automático - coloque o instrumento de medição sobre uma base horizontal e rme ou o xe no tripé N ou no suporte incluído41 - empurre o interruptor F para a posição 5 (a indicação E acende a verde) - se não for possível realizar o nivelamento automático, p. ex. porque a base de apoio do instrumento de medição se desvia mais do que 4° do plano horizontal, as linhas laser piscam e a indicação E acende a vermelho - nesse caso, coloque o instrumento de medição na horizontal e aguarde o auto-nivelamento - assim que o instrumento de medição se encontrar dentro da gama de auto-nivelamento de ±4°, as linhas laser acendem permanentemente e a indicação E acende a verde - fora da faixa de nivelamento automático de ±4° não é possível trabalhar com o nivelamento automático, caso contrário não pode ser assegurado que as linhas de laser percorram com ângulo reto entre si - o instrumento de medição é automaticamente renivelado se ocorrerem abalos ou mudanças de posição durante o funcionamento - após um renivelamento, deverá se controlar a posição da linha de laser horizontal ou da vertical em relação aos pontos de referência, para evitar erros

• Trabalhos sem nivelamento automático - desloque o interruptor F para a posição 6 (a indicação E acende a vermelho) - com o nivelamento automático desligado, é possível segurar o instrumento de medição nas mãos ou colocá-lo sobre uma superfície inclinada - as linhas de laser não percorrem necessariamente perpendicularmente uma em relação à outra

• Fixar com suporte - por meio do suporte G é possível xar o instrumento de medição em objetos de diferentes tipos com uma espessura de 10 a 60 mm, p. ex. em tábuas ou tubos verticais ou horizontais - desaperte o parafuso de xação H, coloque o suporte no local pretendido e volte a apertar bem o parafuso de xação - coloque o instrumento de medição com o suporte de tripé J sobre o parafuso de 1/4” K do suporte e rode com uma força moderada no suporte, para apertar ! não rode excessivamente o instrumento de medição, caso contrário este pode ficar danificado - alinhe grosseiramente o suporte, antes de ligar o instrumento de medição; para tal, desaperte o parafuso de bloqueio L, desloque o instrumento de medição para uma posição horizontal na altura pretendida e volte a apertar bem o parafuso de bloqueio

CONSELHOS DE APLICAÇÃO

• Para marcar, só deve ser utilizado o centro da linha de laser (a largura da linha de laser se modica com a distância)

• Óculos para visualização de raio laser (não incluídos de série) - os óculos de visualização de raio laser M 1 ltram a luz ambiente - com isto a luz vermelha do laser parece mais clara para os olhos - não utilizar óculos de visualização do feixe de laser como óculos de proteção (óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto não protegem contra radiação laser) - não utilizar óculos de visualização de raio laser como óculos de proteção, nem no trânsito rodoviário (óculos de visualização de raio laser não oferecem uma completa proteção UV e reduzem a percepção de cores)

• Trabalhar com o tripé (não incluído de série) - o tripé N 1 é um suporte de medição estável e com altura regulável - colocar o instrumento de medição com alojamento do tripé J sobre a rosca de 1/4” do tripé e atarraxar com o parafuso de xação do tripé42

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Proteger a ferramenta de medição contra umidade ou insolação direta

• Não sujeitar o instrumento de medição a temperaturas extremas nem a oscilações de temperatura (é possível que a precisão do instrumento de medição seja prejudicada) - não deixá-lo p. ex. dentro de um automóvel durante muito tempo - deverá deixar o instrumento de medição alcançar a temperatura de funcionamento antes de colocá-lo em funcionamento

• Evitar que o instrumento de medição sofra fortes golpes ou quedas - danos no instrumento de medição podem prejudicar a sua exatidão - após impactos fortes ou quedas deverá controlar as linhas de laser, comparando-as com uma linha de referência conhecida, seja ela vertical ou horizontal

• Empurrar o interruptor F 1 para a posição de bloqueado 6, antes de transportar o instrumento de medição (assim a unidade pendular é bloqueada, caso contrário ela poderia ser danicada devido a fortes movimentos)

• Manter o instrumento de medição sempre limpo

• Não mergulhar o instrumento de medição na água nem em outros líquidos

• Limpar sujidades com um pano húmido e macio

• Não utilizar detergentes nem solventes

• Limpar regularmente, em especial, as superfícies em volta da abertura de saída do laser e verique que não haja pêlos

• Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma ocina de serviço autorizada para ferramentas eléctricas SKIL - envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com) AMBIENTE

• Não deite ferramentas eléctricas, pilhas, acessórios e embalagem no lixo doméstico (apenas para países da UE) - de acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica - símbolo 4 lhe avisará em caso de necessidade de arranja-las
