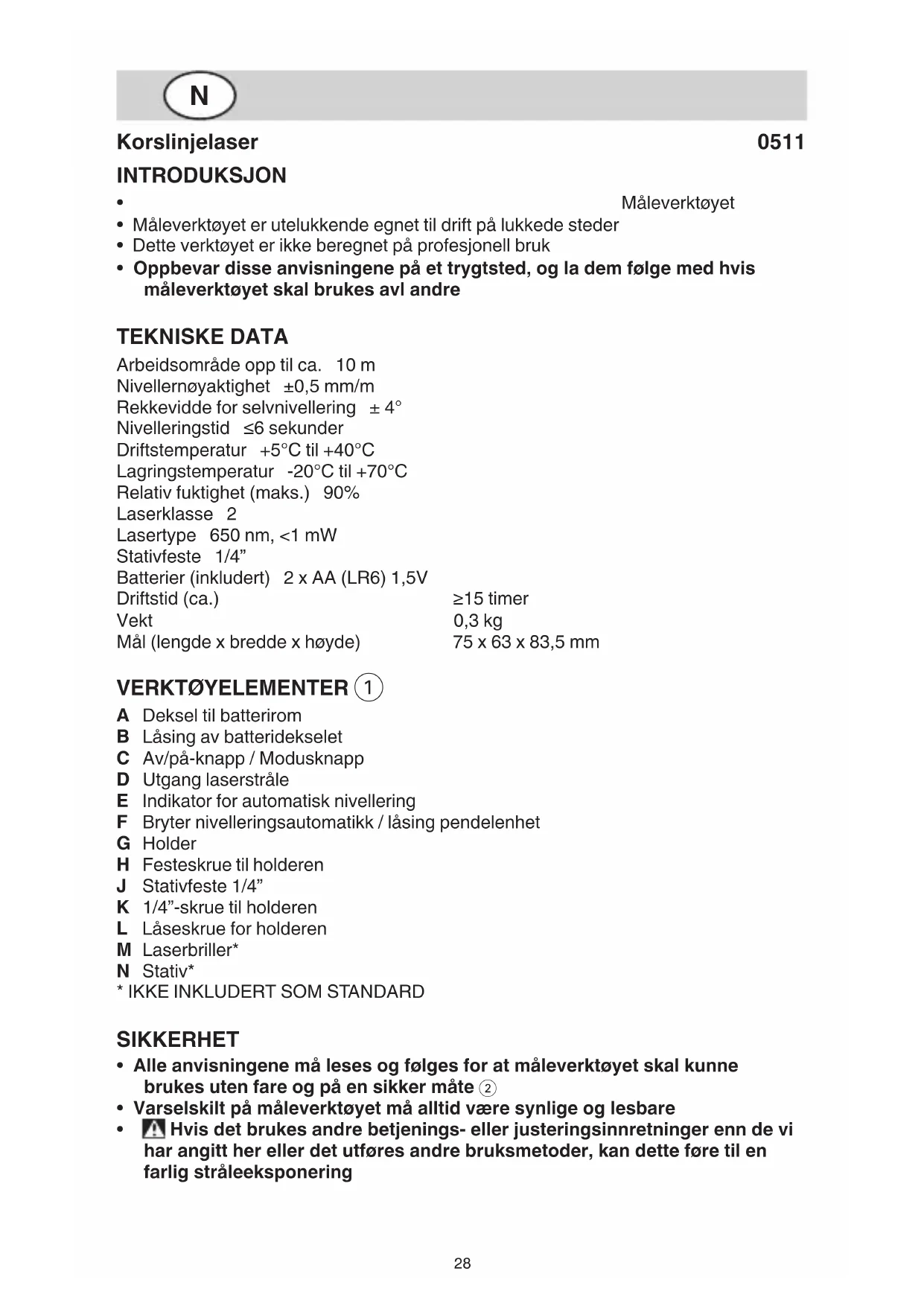

BRUKSANVISNING 0511 AB SKIL

Opbevaringstemperatur -20°C til +70°C

• Måleverktøyet er utelukkende egnet til drift på lukkede steder
• Dette verktøyet er/DDke beregnet paa profesjonell bruk
• Oppbevar disse anvisingene på et trygtsted, og la dem følgge med hvismxleverktøyet skal brukes avl andre

TEKNISKE DATA

Arbeidsomradeopptil ca. 10m

Nivellernoyaktighet ± 0,5mm / m

Rekkevidde for selvnivellering ± 4^

Nivelleringstid ≤ 6 sekunder

Driftstemperatur +5^ til +40^

Lagringstemperatur -20°C til +70°C

Relativ fuktighet (maks.) 90%

Laserklasse 2

Lasertype 650 nm, <1 mW

Stativfeste 1/4"

Batterier (inkludert) 2 x AA (LR6) 1,5V

Driftstid (ca.) ≥15 timer

Vekt 0,3 kg

Mäl (lengde x bredde x høyde) 75 x 63 x 83,5 mm

VERKTØYELEMENTER 1

A Deksel til batterirom
B Lasing av batteridekselet
C Av/pa-knapp / Modusknapp
D Utgang laserstråle
E Indikator for automatisk nivelling
F Bryter nivelleringsautomatikk / lasing pendelenhet
G Holder
H Festeskrue til holderen
J Stativfeste 1/4"
K 1/4"-skrue til holderen
L Laseskrue for holderen
M Laserbriller
N Stativ

• IKKE INKLUDERT SOM STANDARD

SIKKERHET

• Alle anvisingene på leses og følges for at maleverktøyet skal kinne brukes uten fare og på en sikker på ②
  Varselskilt på@maleverktøyet mA alltid vare synlige og lesbare
  Hvis det brukes andre betjenings-ller justeringsinnretninger enn de vi har angitt her uller det utfores andre bruksmetoder, kan ditte fore til en farlig straleeksponering

• Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rettinn i den direkte eller reflekterte laserstrålen (det kan före til blending, uhell og Øyeskader) ③

• Ved øyekontakt med laserstrålen mA øyet lukkes bevisst og hodet straks beveges bort fra strålen
• Det må ikke gjores endringer på laserutstyret
• Måleverktøyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale resvedeler (slik opprettholdes mæleverktøyets sikkerhet)
• La aldri barn bruke laser-måleverktøyet uten oppsyn (du kan ufrivillig blende personer)
• Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brenbare væsker, gass erler støv (i måleverktøyet kan det oppsta gnister som kan antennene støv eller damper)

FORKLARING AV SYMBOLER PÄ VERKTÖY

② Les instruksjonsboken før bruk
③ Laserstråling / Ikke seinn i strålen / Laserprodukt klasse 2
④ Kast aldri elektroverktoy og batterier i husholdningsavfallet

BRUK

• Innsetting/utskifting av batterier

• til drift av måleverktøyet anbefales det á bruke alkali-mangan-batterier

• bruk jegke oppladbare batterier
• til Åpning av batteriromdekselet A trykker du låsen B i pilretning og slär opp batteriromdekselet
• sett inn 2 x AA/LR06-batterier (pass på at batteripolene vender riktig vei)
• skift alltid ut alle batteriene på samme tid
• bruk kun batterier fra en produsent og med samme kapasitet
• ta batteriene ut av måleverktøyet, när du ikke bruker det over lenghte tid (batteriene kan korrodere ved lenghte tids lagring og lades ut automatisk)

Av/pa

• for innkobling av moleverktoyet trykker du pa-/av-knappen C (rett etter innkoplingen sender moleverktoyet en laserstrale ut av utgangsapningen D)
  ! rett aldri laserstrålen mot personer eller dyr og se/DDke selv inn i laserstrålen, heller/DDke fra lang avstand
• for Å slå av måleverktøyet trykker på du på av/på-knappen C gjentatte ganger til visningen E slukker
• skyv bryteren F i posisjon ⑥ for a lase pendelenheten
• ikke la det innkobledeMLEverktøyet stå uten oppsyn og slamæleverktøyet av etter bruk (andre personer kan blendes av laserstrålen)
• nár du ikke bruker måleverktøyet má du slå det av for Å spare energia

Driftstyper

• alle modiene kan velges bade MED automatisk nivelling (posisjon ⑤) og UTEN automatisk nivelling (posisjon ⑥)
• trykk på knappen C gjentatte ganger til ønsket modus er stilt inn

1) Korslinjedrift: maleverktøyet projiserer en horisontal og en vertikal laserlinje ⑦ ⑧
2) Horisontaldrift: mAleverktoyet projiserer en horisontal laserlinje 9
3) Vertikaldrift: mäleverktøyet projiserer en vertikal laserlinje 10

Arbeid med automatisk nivelling

• sett måleverktøyet på et vannrett, stabilt underlag, eller fest det på stativet N eller på holderen som følger med

• skyv bryteren F i posisjon (indikatoren E lyser gront)

• hvis automatisk nivellering/DD er mulig, for eksempel fordi maleverktoyets oppstillingsflate avviker mer enn 4^ fra horizontal stilling, blinker laserlinjene, og indikatoren E lyser rød

• still i dette tilfellet måleverktøyet opp vannrett og vent på selvnevellingen
• sà snart måleverktøyet igjen er innenfor selvningeringsområdet på ±4° lyser laserlinjene kontinuereglig, og indikatoren E lyser grønt
• utenfor selvnevelleringsområdet på ±4° er det ikke mulig ø arbeide med den automatiske nivelleringen, ellers kan det ikke garanteres at laserlinjene gå rrett vinkel mot haverandre
• ved risting eller posisjonsendring i lopet av driften nivelleres maleverktøyet automatisk igjen
• etter en ny nivellering ma du sjekke posisjonen til vannrett hhv. loddrett laserlinje i henhold til referansepunkter, for a unnga feil

Arbeid uten automatisk nivellering

• skyv bryteren F i posisjon ⑥ (indikatoren E lyser rødt)
• ved utkoplet automatisk nivellering kan du holde maleverktoyet fritt i händen ell er sette det på et vinklet underlag
• laserlinjene gär ikke lenger ødvendigvis loddrett mot hverandre

Festing med holder

• med holderen G kan du feste maleverktøyet på forskjellige gjenstander med entykkelse på 10 til 60~mm , f.eks. på loddrette hhv. vannrette planker eller rør
• Iøsne festeskruen H, sett holderen på ønsket sted og trekk festeskruen fast igjen
• sett mäleverktøyet med stativfestet J på 1/4"-skruen K til holderen og skru det fast på holderen med middels sterk kraft

! ikke skru måleverktøyet for sterkt fast, ellers kan det skades

• rett holderen grovt opp, før du kopler inn moleverktøyet; lõsne da laseskruen L, beveg moleverktøyet til en vannrett posisjon på onsket høyde og skru laseskruen fast igjen

BRUKER TIPS

• Bruk alltid kun midten på laserlinjen til markering (bredden til laserlinjen endres med avstanden)

• Laserbriller (ikke inkludert som standard)

• laserbrillene M ① filtrerer bort omgiveltseslyset

• slik vises det rode lyset til laseren lysere for oyet
• bruk laserbrillene aldri som beskyttelsessbriller (laserbrillene er til bedre registrarering av laserstralen, men de beskytter ikke mot laserstrålingen)
• bruk laserbrillene aldri som solbriller erler i trafikken (laserbrillene gir ingen fullstendig UV-beskyttelse og reduserer fargeregistreringen)

Arbeid med stativ (ikke inkludert som standard)

• et stativ N ① byr pá et stabilt, hóydestillbart mAleunderlag
• sett mäleverktøyet med stativfestet J på 1/4"-gjengene til stativet og skru det fast med stativets låseskrue

• Dette verktøyet er ikke beregnet på profesjonell bruk

• Beskytt måleverktøyet mot fuktighet og direkte solstråling

• Ikke utsett majeverktoyet for ekstreme temperaturer ellertemperatursvingninger (presisjonen til majeverktoyet kan innskrenkes)

• la det f.eks. ikke ligge i bilen over lenghtre tid

• la mäleverktøyet forst tempereres for du tar det i bruk

• Unngå kraftige støt mot mæleverktøyet eller at det faller ned

• ved skader på@måleverktøyet kan nøyaktigheten innskrenkes

-SAMMENLIGN etter et kraftig stot eller fall laserlinjene for kontroll med en kjent vannrett ell er loddrett referanselinje

• Skyv bryteren F ① i LAST posisjon ⑥, nár du transporterer maleverktóyet (pá...)\ denne maten lases pendelenheten, som ellers kan bli skadet ved sterke bevegelser)
• Hold måleverktøyet alltid rent
  Dypp aldri maleverktoyet i vann ell er andre vasker
• Tørk smussen av med en fuktig, myk klut
• Ikke bruk rengjørings- eller losemidler
• Rengjør spesielt flatene på utgangsåpningen til laseren med javne mellomrom og pass på loing

• Hvis elektroverktøyet til tross for omhyggeligeproduksjons- og kontrollmetoder en gang skulle svikte, ma reparasjonen utfores av et autorisert serviceverksted for SKIL-electroverktøy

• send verktøyet i montert tilstand sammen med kjopebevis til forhandleren ellnærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet finner du på www.skil.com)

MILJO

• Kast aldri elektroverktøy, batterier, tilbehør og emballasje i husholdningsavfallet (kun for EU-land)

• i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniskeprodukter og direktivets iverksetting i nasjonal rett, mA elektroverktøy som/DDl Ienger skal brukes, samles separat og returneres til et miljovennliggjenvinningsanlegg

• symbolet 4 er patrykt som en paminnelse nar utskiftning er ndvendig
