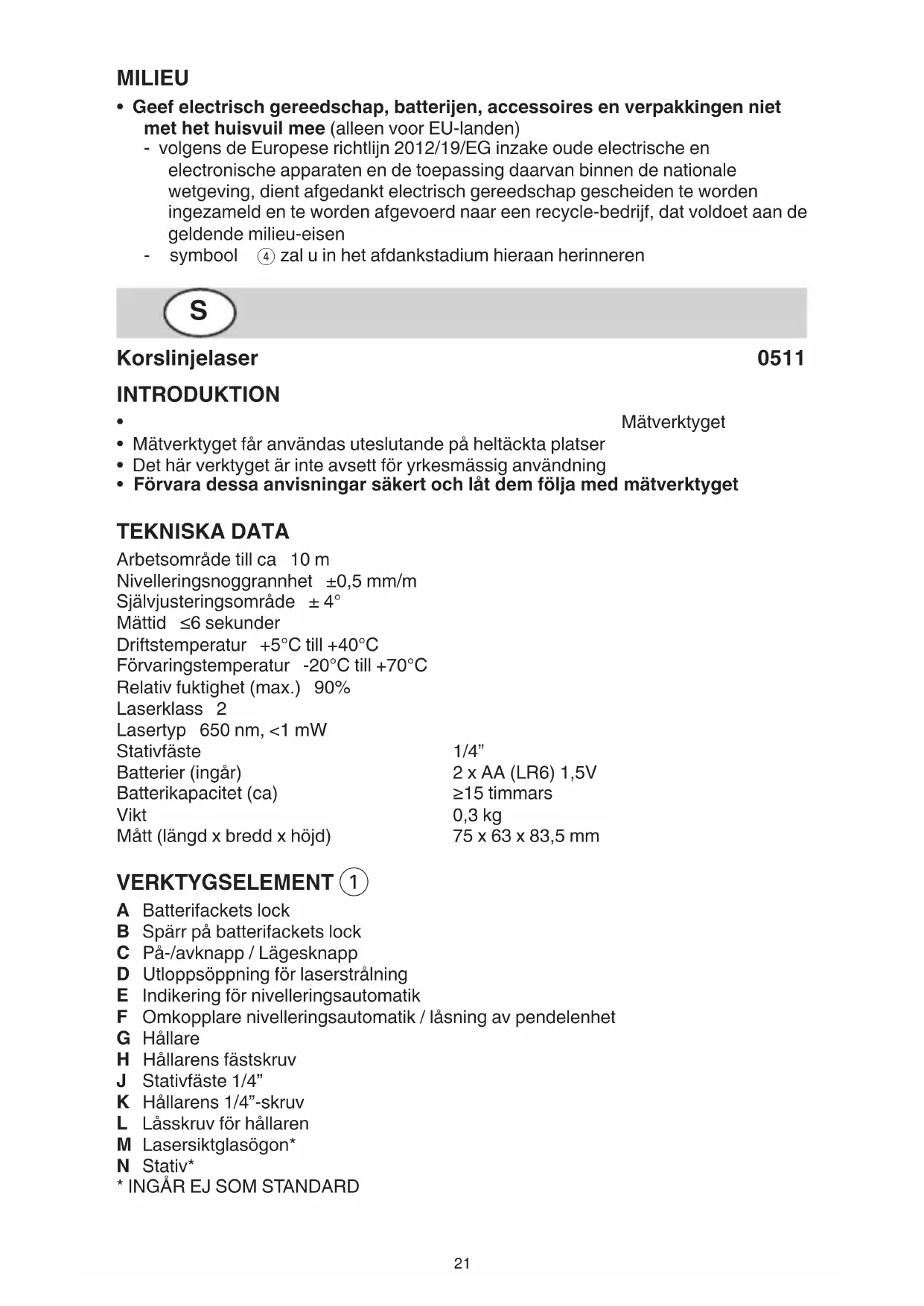

BRUKSANVISNING 0511 AB SKIL

• Mätverktyget är avsett för bestämning och kontroll av vågräta och lodräta linjer

• Mätverktyget får användas uteslutande på heltäckta platser

• Det här verktyget är inte avsett för yrkesmässig användning

• Förvara dessa anvisningar säkert och låt dem följa med mätverktyget TEKNISKA DATA Arbetsområde till ca 10 m Nivelleringsnoggrannhet ±0,5 mm/m Självjusteringsområde ± 4° Mättid ≥6 sekunder Driftstemperatur +5°C till +40°C Förvaringstemperatur -20°C till +70°C Relativ fuktighet (max.) 90% Laserklass 2 Lasertyp 650 nm, <1 mW Stativfäste 1/4” Batterier (ingår) 2 x AA (LR6) 1,5V Batterikapacitet (ca) ≤15 timmars Vikt 0,3 kg Mått (längd x bredd x höjd) 75 x 63 x 83,5 mm VERKTYGSELEMENT 1 A Batterifackets lock B Spärr på batterifackets lock C På-/avknapp / Lägesknapp D Utloppsöppning för laserstrålning E Indikering för nivelleringsautomatik F Omkopplare nivelleringsautomatik / låsning av pendelenhet G Hållare H Hållarens fästskruv J Stativfäste 1/4” K Hållarens 1/4”-skruv L Låsskruv för hållaren M Lasersiktglasögon* N Stativ*

• INGÅR EJ SOM STANDARD22 SÄKERHET

• Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert 2

• Håll varselskyltarna på mätverktyget tydligt läsbara

Om andra hanterings- eller justeringsutrustningar än de som angivits här eller andra metoder används finns risk för farlig strålningsexposition

• Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen (därigenom kan du blända personer, orsaka olyckor eller skada ögat) 3

• Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen

• Gör inga ändringar på laseranordningen

• Låt endast kvalificerad fackpersonal reparera mätverktyget med originalreservdelar (detta garanterar att mätverktygets säkerhet upprätthålls)

• Låt inte barn utan uppsikt använda lasermätverktyget (risk nns för att personer oavsiktligt bländas)

• Mätverktyget får inte användas i explosionsfarlig miljö som innehåller brännbara vätskor, gaser eller damm (mätverktyg kan ge upphov till gnistor som antänder dammet eller ångorna)

FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

2 Läs bruksanvisningen före användning 3 Laserstrålning / Titta inte in i strålen / Laserprodukt av klass 2 4 Elektriska verktyg och batterier får inte kastas i hushållssoporna ANVÄNDNING

• Insättning/byte av batterier - för mätverktyget rekommenderar vi alkali-mangan-batterier - använd inte laddningsbara batterier - för att öppna batterifackets lock A tryck på spärren B och fäll upp batterifackslocket - sätt i 2 x AA/LR06 batterier (placera batterierna enligt polmarkeringarna) - alla batterier ska bytas samtidigt - använd endast batterier av samma fabrikat och med samma kapacitet - ta bort batterierna om mätverktyget inte används under en längre tid (batterierna kan korrodera eller självurladdas vid längre tids lagring)

• Till/från - för inkoppling av mätverktyget tryck på-/avknappen C (mätverktyget sänder genast efter inkoppling en laserstråle ur utloppsöppningen D) ! rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avstånd - för att stänga av mätverktyget, tryck på på-/avknappen C tills indikeringen E slocknar - skjut brytaren F till läget 6 för att låsa pendeln - lämna inte påkopplat mätverktyg utan uppsikt, stäng alltid av mätverktyget efter avslutat arbete (risk nns att andra personer bländas av laserstrålen) - spar energi och koppla från mätverktyget när du inte använder det

• Driftsätt - alla lägen kan väljas MED nivelleringsautomatik (läge 5) eller UTAN nivelleringsautomatik (läge 6) - tryck på knappen C tills önskat läge har ställts in

1) Krysslinjeläge: mätverktyget genererar en vågrät och en lodrät laserlinje 7

2) Horisontalläge: mätverktyget genererar en vågrät laserlinje 9

3) Vertikalläge: mätverktyget genererar en lodrät laserlinje 023

• Användning med nivelleringsautomatik - ställ mätverktyget på ett vågrätt, fast underlag eller sätt fast det i stativet N eller medföljande hållare - skjut brytaren F till läget 5 (indikeringen E lyser grönt) - om automatisk nivellering inte är möjlig, t.ex. eftersom mätverktygets anliggningsyta avviker med mer än 4° från att vara vågrät blinkar laserlinjerna och indikeringen E lyser rött - ställ i detta fall mätverktyget vågrätt och vänta på självnivelleringen - så snart mätverktyget benner sig inom självnivelleringsområdet på ±4° lyser laserlinjerna fast och indikeringen E lyser grönt - utanför självnivelleringsområdet på ±4 ° kan den automatiska nivelleringen inte användas; i detta fall kan inte garanteras att laserstålarna förlöper i rät vinkel mot varandra - vid vibrationer och lägesförändringar under användning nivelleras mätverktyget åter automatiskt - kontrollera efter en ny nivellering laserstrålens vågräta eller lodräta inriktning mot referenspunkten för att undvika felmätning

• Användning utan nivelleringsautomatik - skjut brytaren F till läget 6 (indikeringen E lyser rött) - vid frånkopplad nivelleringsautomatik kan mätverktyget hållas fritt i handen eller ställas upp på en lutande yta - laserlinjerna löper inte längre ovillkorligen i rät vinkel mot varandra

• Infästning med hållare - med hjälp av hållaren G kan mätverktyget fästas på olika föremål med en tjocklek mellan 10 och 60 mm, t.ex. på lodräta eller vågräta bräden eller rör - lossa fästskruv H, lägg upp hållaren på valt ställe och dra sedan åter fast fästskruven - placera mätverktyget med stativfästet J på hållarens 1/4”-skruv K och dra fast med måttlig kraft ! dra inte för hårt fast mätverktyget; för hård åtdragning kan leda till skada - rikta grovt in hållaren innan mätverktyget kopplas på; lossa fästskruv L, ytta mätverktyget till vågrätt läge i önskad höjd och dra åter fast fästskruven ANVÄNDNINGSTIPS

• Använd alltid laserlinjens centrum för märkning (laserpunktens bredd förändras i relation till avståndet)

• Lasersiktglasögon (ingår inte som standard) - lasersiktglasögonen M 1 ltrerar bort omgivningsljuset - härvid verkar laserns röda ljus klarare - lasersiktglasögonen får inte användas som skyddsglasögon (lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning) - lasersiktglasögonen får inte användas som solglasögon eller i trafiken (lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg)

• Användning med stativ (ingår inte som standard) - stativet N 1 är ett stabilt och i höjdläge inställbart mätunderlag - sätt upp mätverktyget med stativfästet J på stativets 1/4”-gänga och dra fast stativets låsskruv

• Det här verktyget är inte avsedd för yrkesmässig användning

• Skydda mätverktyget mot väta och direkt solljus24

• Utsätt inte mätverktyget för extrema temperaturer eller temperaturväxlingar (mätverktygets precision kan påverkas menligt) - lämna inte mätverktyget under en längre tid t.ex. i bilen - låt det balanseras innan du använder det

• Undvik att utsätta mätverktyget för kraftiga stötar och se till att det inte faller ner - om mätverktyget skadas kan noggrannheten nedsättas - efter en kraftig stöt eller ett fall ska laserlinjerna kontrolleras mot en känd vågrät eller lodrät referenslinje

• Skjut omkopplaren F 1 till låst läget 6 när mätverktyget transporteras (härvid låses pendelenheten, eftersom risk nns att den i annat fall skadas vid kraftiga rörelser)

• Se till att mätverktyget alltid hålls rent

• Mätverktyget får inte doppas i vatten eller andra vätskor

• Torka av mätverktyget med en fuktig, mjuk trasa

• Använd inte rengöringseller lösningsmedel

• Rengör regelbundet speciellt ytorna kring laserns utloppsöppning och se till ludd avlägsnas

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com) MILJÖ

• Elektriska verktyg, batterier, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen 4 kommer att påminna om detta när det är tid att kassera

lodret laserlinje 7 8
