LIETOŠANAS INSTRUKCIJA 0511 AB SKIL

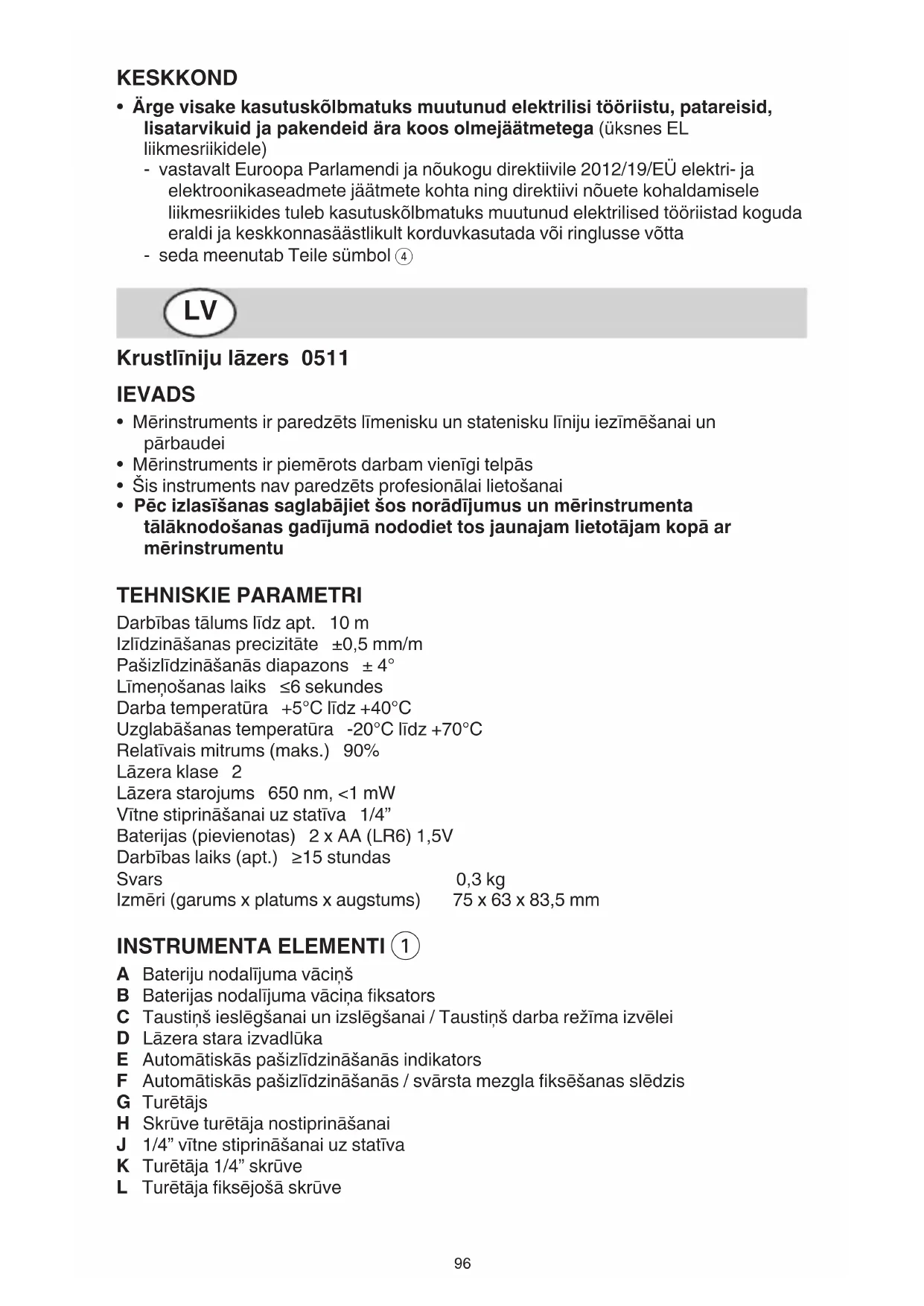

Krustlīnijulāzers 0511 IEVADS

• Mērinstruments ir paredzēts līmenisku un statenisku līniju iezīmēšanai un pārbaudei

• Mērinstruments ir piemērots darbam vienīgi telpās

• Šis instruments nav paredzēts profesionālai lietošanai

• Pēcizlasīšanassaglabājietšosnorādījumusunmērinstrumenta tālāknodošanasgadījumānododiettosjaunajamlietotājamkopāar mērinstrumentu TEHNISKIE PARAMETRI Darbības tālums līdz apt. 10 m Izlīdzināšanas precizitāte ±0,5 mm/m Pašizlīdzināšanās diapazons ± 4° Līmeņošanas laiks ≥6 sekundes Darba temperatūra +5°C līdz +40°C Uzglabāšanas temperatūra -20°C līdz +70°C Relatīvais mitrums (maks.) 90% Lāzera klase 2 Lāzera starojums 650 nm, <1 mW Vītne stiprināšanai uz statīva 1/4” Baterijas (pievienotas) 2 x AA (LR6) 1,5V Darbības laiks (apt.) ≤15 stundas Svars 0,3 kg Izmēri (garums x platums x augstums) 75 x 63 x 83,5 mm INSTRUMENTA ELEMENTI 1 A Bateriju nodalījuma vāciņš B Baterijas nodalījuma vāciņa fiksators C Taustiņš ieslēgšanai un izslēgšanai / Taustiņš darba režīma izvēlei D Lāzera stara izvadlūka E Automātiskās pašizlīdzināšanās indikators F Automātiskās pašizlīdzināšanās / svārsta mezgla fiksēšanas slēdzis G Turētājs H Skrūve turētāja nostiprināšanai J 1/4” vītne stiprināšanai uz statīva K Turētāja 1/4” skrūve L Turētāja fiksējošā skrūve97 M Lāzera skatbrilles* N Statīvs*

• NAV STANDARTA KOMPLEKTĀCIJĀ DROŠĪBA

• Laivarētudrošiunnetraucētistrādātarmērinstrumentu,rūpīgiizlasietun ievērojietvisusšeitsniegtosnorādījumus2

• Parūpējieties,laibrīdinošāsuzlīmesuzmērinstrumentavienmērbūtulabi salasāmas

Veicotcitas,nekālietošanaspamācībāaprakstītāsapkalpošanasvai regulēšanasoperācijasvairīkojotiesarmērinstrumentulietošanas pamācībāneparedzētāveidā,lietotājsvarsaņemtveselībaikaitīgu starojuma devu

• Nevērsietlāzerastarucitupersonuvaimājdzīvniekuvirzienāun neskatietiestiešajāvaiatstarotajālāzerastarā (šāda rīcība var apžilbināt tuvumā esošās personas, izraisīt nelaimes gadījumus vai pat bojāt redzi) 3

• Jalāzerastarojumsnokļūstacīs,nekavējotiesaizveriettāsunpārvietojiet galvutā,laitāatrastosārpuslāzerastara

• Neveicietnekādasizmaiņasarlāzeraierīci

• Nodrošiniet,laimērinstrumenturemontētutikaikvalificētsspeciālists, nomaiņaiizmantojotvienīgioriģinālāsrezervesdaļas (tas ļaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu)

• Neļaujietbērniemlietotlāzeramērinstrumentubezuzraudzības (viņi var nejauši apžilbināt citas personas)

• Nestrādājietarmērinstrumentusprādzienbīstamāsvietās,kuratrodas vieglidegošišķidrumi,gāzesvaiputekļi (mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos) UZINSTRUMENTAATTĒLOTOSIMBOLUSKAIDROJUMS 2 Pirms izstrādājuma lietošanas izlasiet tā lietošanas pamācību 3 Lāzerastarojums/Neskatietieslāzerastarā/2.Klaseslāzeraizstrādājums 4 Neizmetiet elektroiekārtas un baterijas ar sadzīves materiālus atkritumu DARBS

• Bateriju ievietošana/nomaiņa - mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas - neizmantojiet atkārtoti uzlādējamas baterijas - lai atvērtu bateriju nodalījuma vāciņu A, nospiediet fiksatoru B un paceliet vāciņu - ievietojiet 2 x AA/LR06 baterijas (pievērsiet uzmanību pareizai polarizācijai) - vienlaicīgi nomainiet visas nolietotās baterijas - nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību - jamērinstrumentsilgākulaikunetieklietots,izņemietnotābaterijas (ilgstoši uzglabājot mērinstrumentu, tajā ievietotās baterijas var korodēt un izlādēties)

• Ieslēgšana/izslēgšana - lai ieslēgtu mērinstrumentu, nospiediet tā ieslēgšanas/izslēgšanas taustiņu C (tūlīt pēc ieslēgšanas mērinstruments caur izvadlūku D izstaro lāzera staru) ! nevērsietlāzerastarucitupersonuvaimājdzīvniekuvirzienāun neskatietieslāzerastarāpatnolielaattāluma - lai izslēgtu mērinstrumentu, vairākkārt nospiediet ieslēgšanas/izslēgšanas taustiņu C, līdz izdziest indikators E - lai fiksētu svārsta mezglu, pārvietojiet slēdzi F stāvoklī 6 - neatstājietieslēgtumērinstrumentubezuzraudzībasunpēclietošanas toizslēdziet (lāzera stars var apžilbināt citas tuvumā esošās personas) - ja mērinstruments netiek lietots, izslēdziet to, lai taupītu enerģiju98

• Darba režīmi - visus darba režīmus var izmantot AR automātisko pašizlīdzināšanos (stāvoklis

5) vai BEZ tās (stāvoklis 6)

- vairākkārt nospiediet darba režīma izvēles taustiņu C, līdz mērinstruments pāriet vēlamajā darba režīmā

1) Krustlīnijurežīms: mērinstruments projicē vienu līmenisku un vienu

statenisku līniju 7 8

2) Horizontālaisrežīms: mērinstruments projicē vienu līmenisku līniju 9

3) Vertikālaisrežīms: mērinstruments projicē vienu statenisku līniju 0

• Darbs ar automātisko pašizlīdzināšanos - novietojiet mērinstrumentu uz līmeniska, stabila pamata vai arī nostipriniet to uz statīva N vai uz turētāja, kas tiek piegādāts kopā ar mērinstrumentu - pārvietojiet slēdzi F stāvoklī 5 (indikators E iedegas zaļā krāsā) - ja automātiskā pašizlīdzināšanās nav iespējama, piemēram, tad, ja noliece virsmai, uz kuras ir novietots mērinstruments, atšķiras no līmeniska stāvokļa vairāk, kā par 4°, lāzera staru veidotās līnijas un indikators E mirgo sarkanā krāsā - šādā gadījumā novietojiet mērinstrumentu līmeniskā stāvoklī un nogaidiet, līdz beidzas pašizlīdzināšanās process - ja mērinstrumenta noliece samazinās, nonākot pašizlīdzināšanās diapazona robežās, kas ir ±4°, lāzera staru veidotās līnijas tiek projicētas pastāvīgi un indikators E iedegas zaļā krāsā - ārpus pašizlīdzināšanās diapazona robežām, kas ir ±4°, darbs ar mērinstrumentu pašizlīdzināšanās režīmā nav iespējams, jo var netikt nodrošināts savstarpēji taisns leņķis starp mērinstrumenta izstarotajām lāzera līnijām - ja mērinstruments ir saņēmis triecienu vai ir izmainījies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot stāvokļa izmaiņas - tomēr, lai izvairītos no kļūdām, pēc mērinstrumenta atkārtotas pašizlīdzināšanās tā izstarotās horizontālās vai vertikālās lāzera līnijas stāvoklis jāpārbauda, salīdzinot to ar kādu atskaites līniju

• Darbs bez automātiskās pašizlīdzināšanās - pārvietojiet slēdzi F stāvoklī 6 (indikators E iedegas sarkanā krāsā) - ja ir izslēgta automātiskā pašizlīdzināšanās, mērinstrumentu var darbināt, turot rokā vai novietojot uz slīpas virsmas - šādā gadījumā mērinstrumenta izstarotās lāzera līnijas var nebūt savstarpēji stingri perpendikulāras

• Stiprināšana ar turētāja palīdzību - ar turētāja G palīdzību mērinstrumentu var nostiprināt uz dažādiem priekšmetiem, kuru biezums vai diametrs ir no 10 līdz 60 mm, piemēram, uz stateniskiem vai līmeniskiem dēļiem vai caurulēm - atskrūvējiet stiprinošo skrūvi H, novietojiet turētāju uz vēlamā priekšmeta un no jauna stingri pieskrūvējiet stiprinošo skrūvi - novietojiet mērinstrumenta J stiprinošo vītni uz turētāja 1/4” skrūves K un uzskrūvējiet mērinstrumentu uz turētāja, lietojot mērenu spēku ! nepieskrūvējietmērinstrumentupārākstipri,jotāvartiktbojātatāvītne - pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet turētāju; šim nolūkam atskrūvējiet fiksējošo skrūvi L, nostādiet mērinstrumentu līmeniskā stāvoklī vēlamajā augstumā un no jauna stingri pieskrūvējiet fiksējošo skrūvi PRAKTISKI PADOMI

• Vienmērveidojietatzīmesuzlāzerastaraviduslīnijas (lāzera staru veidoto līniju platums mainās atkarībā no attāluma)99

• Lāzera skatbrilles (neietilpststandartapiegādeskomplektā) - lāzera skatbrillēm M 1 piemīt īpašība aizturēt apkārtējo gaismu - kā rezultātā lāzera sarkanā gaisma liekas spilgtāka - nelietojietlāzeraskatbrilleskāaizsargbrilles (lāzera skatbrilles kalpo, lai uzlabotu lāzera stara redzamību, taču tās nespēj pasargāt no lāzera starojuma) - nelietojietlāzeraskatbrilleskāsaulesbrillesunkāaizsargbrilles,vadot satiksmeslīdzekļus (lāzera skatbrilles nenodrošina pilnvērtīgu redzes aizsardzību no ultravioletā starojuma, taču pasliktina krāsu izšķirtspēju)

• Darbs ar statīvu (neietilpststandartapiegādeskomplektā) - statīvs N 1 ir ierīce ar regulējamu augstumu mērinstrumenta stabilai nostiprināšanai - novietojiet mērinstrumentu uz statīva tā, lai tā vītne J atrastos pret statīva 1/4” skrūvi, un ar to stingri pieskrūvējiet mērinstrumentu pie statīva

APKALPOŠANA / APKOPE

• Šis darbarīks nav paredzēts profesionālai lietošanai

• Sargājietmērinstrumentunomitrumaunsaulesstarutiešasiedarbības

• Nepakļaujietinstrumentuļotiaugstasvaiļotizemastemperatūras iedarbībaiunstraujāmtemperatūrasizmaiņām (var nelabvēlīgi ietekmēt tā precizitāti) - piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašīnā - vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu

• Nepieļaujietstiprutriecienuiedarbošanosuzmērinstrumentuvaitākrišanu - bojājumi mērinstrumentā var nelabvēlīgi ietekmēt tā darbības precizitāti - ja mērinstruments ir saņēmis stipru triecienu vai kritis, pārbaudiet tā precizitāti, savietojot lāzera stara veidoto līniju ar līmenisku vai statenisku atskaites līniju

• Transportējotmērinstrumentu,pārbīdietslēdziF1 bloķētāstāvoklī 6 (līdz ar to tiek fiksēts mērinstrumenta svārsta mezgls, kas pretējā gadījumā varētu tikt bojāts strauju kustību dēļ)

• Uzturiet mērinstrumentu tīru

• Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos

• Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu

• Nelietojiet apkopei ķīmiski aktīvus tīrīšanas līdzekļus vai organiskos šķīdinātājus

• Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, instruments tomēr sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā elektroinstrumentu remonta darbnīcā - nogādājiet instrumentu neizjauktāveidā kopā ar iegādes dokumentiem tuvākajā tirdzniecības vietā vai firmas SKIL pilnvarotā pēciegādes apkalpošanas un remonta iestādē (adreses un instrumenta apkalpošanas shēma ir sniegta interneta vietnē www.skil.com)

APKĀRTĒJĀSVIDESAIZSARDZĪBA

• Neizmetietelektroiekārtas,baterijas,piederumusuniesaiņojuma materiālussadzīvesatkritumos (tikai ES valstīm) - saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām iekārtām un tās atspoguļojumiem nacionālajā likumdošanā, nolietotās elektroiekārtas ir jāsavāc, jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā - īpašs simbols 4 atgādina par nepieciešamību izstrādājumus utilizēt videi nekaitīgā veidā100
