BRUGSANVISNING 0511 AB SKIL

• Måleværktøjet er beregnet til at beregne og kontrollere vandrette og lodrette linjer

• Måleværktøjet er udelukkende beregnet til drift på lukkede steder

• Dette værktøj er ikke beregnet til professionelt brug

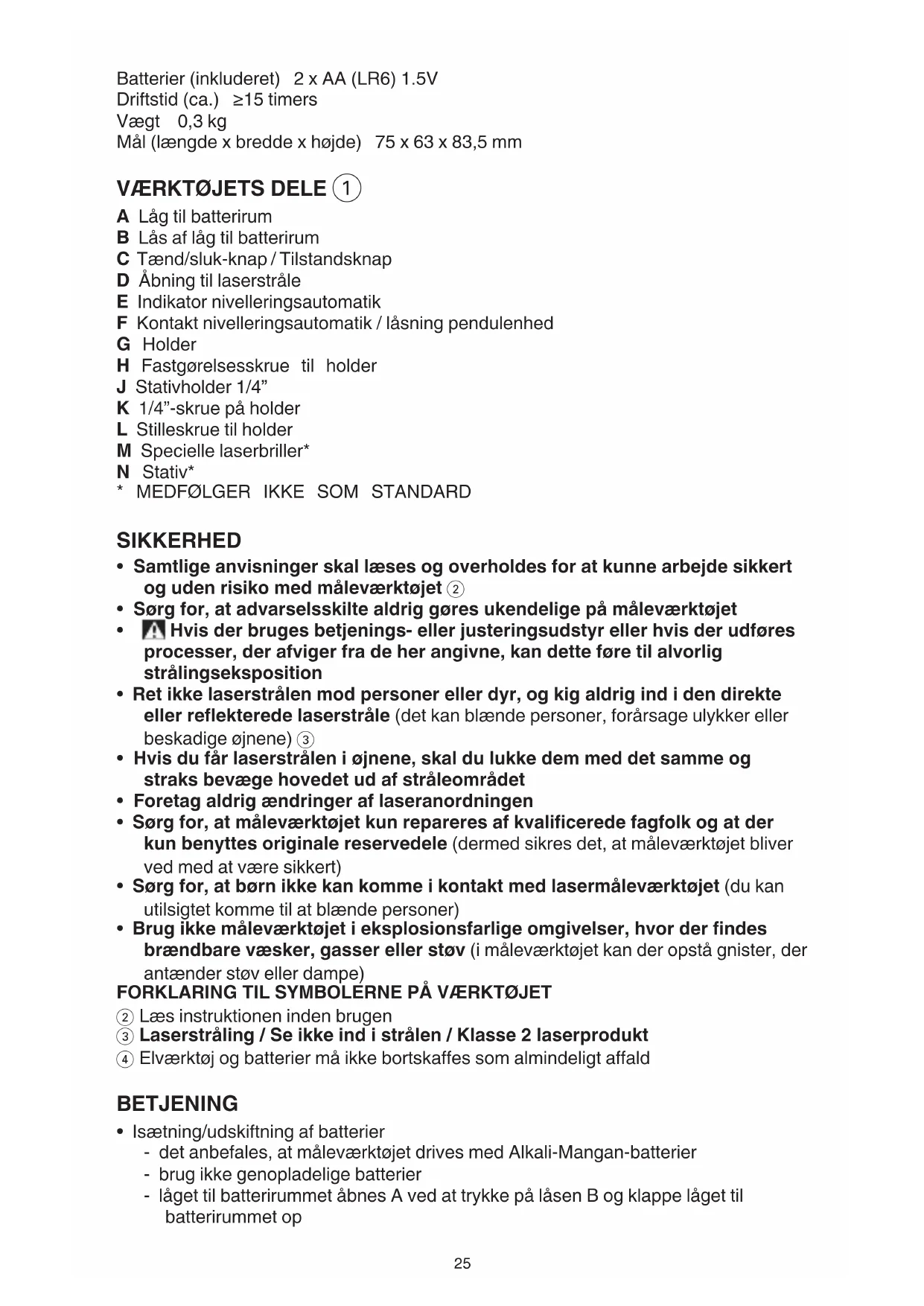

• Gem anvisningerne, og sørg for at levere dem med, hvis måleværktøjet gives videre til andre TEKNISKE DATA Arbejdsområde indtil ca. 10 m Nivelleringsnøjagtighed ±0,5 mm/m Selvnivelleringsområde ± 4° Nivelleringstid ≥6 sekunder Driftstemperatur +5°C til +40°C Opbevaringstemperatur -20°C til +70°C Relativ fugtighed (maks.) 90% Laserklasse 2 Lasertype 650 nm, <1 mW Stativholder 1/4”25 Batterier (inkluderet) 2 x AA (LR6) 1.5V Driftstid (ca.) ≤15 timers Vægt 0,3 kg Mål (længde x bredde x højde) 75 x 63 x 83,5 mm

A Låg til batterirum B Lås af låg til batterirum C Tænd/sluk-knap / Tilstandsknap D Åbning til laserstråle E Indikator nivelleringsautomatik F Kontakt nivelleringsautomatik / låsning pendulenhed G Holder H Fastgørelsesskrue til holder J Stativholder 1/4” K 1/4”-skrue på holder L Stilleskrue til holder M Specielle laserbriller* N Stativ*

• MEDFØLGER IKKE SOM STANDARD SIKKERHED

• Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og uden risiko med måleværktøjet 2

• Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet

Hvis der bruges betjenings- eller justeringsudstyr eller hvis der udføres processer, der afviger fra de her angivne, kan dette føre til alvorlig strålingseksposition

• Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle (det kan blænde personer, forårsage ulykker eller beskadige øjnene) 3

• Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet

• Foretag aldrig ændringer af laseranordningen

• Sørg for, at måleværktøjet kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele (dermed sikres det, at måleværktøjet bliver ved med at være sikkert)

• Sørg for, at børn ikke kan komme i kontakt med lasermåleværktøjet (du kan utilsigtet komme til at blænde personer)

• Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv (i måleværktøjet kan der opstå gnister, der antænder støv eller dampe) FORKLARING TIL SYMBOLERNE PÅ VÆRKTØJET 2 Læs instruktionen inden brugen 3 Laserstråling / Se ikke ind i strålen / Klasse 2 laserprodukt 4 Elværktøj og batterier må ikke bortskaes som almindeligt aald BETJENING

• Isætning/udskiftning af batterier - det anbefales, at måleværktøjet drives med Alkali-Mangan-batterier - brug ikke genopladelige batterier - låget til batterirummet åbnes A ved at trykke på låsen B og klappe låget til batterirummet op26 - indsæt 2 x AA/LR06 batterier (sørg for at polerne vender rigtigt) - skift altid alle batterier på en gang - batterierne skal stamme fra den samme fabrikant og have den samme kapacitet - tag batterierne ud af måleværktøjet, hvis måleværktøjet ikke skal bruges i længere tid (batterierne kan korrodere og aade sig selv, hvis de bliver siddende i måleværktøjet i længere tid)

• Tænd/sluk - måleværktøjet tændes ved at trykke på tænd/sluk-knappen C (måleværktøjet sender straks efter tændingen en laserstråle ud af åbningen D) ! ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand - hvis du vil slukke måleværktøjet, skal du trykke på tænd/sluk-knappen C, indtil visningen af nivelleringsautomatik E går ud - skub kontakten F til positionen 6 for at låse pendulenheden - sørg for, at måleværktøjet altid er under opsyn og sluk for måleværktøjet efter brug (andre personer kan blive blændet af laserstrålen) - hvis du ikke bruger måleværktøjet, skal du slukke for det for at spare på energien

• Funktioner - alle tilstande kan vælges både MED nivelleringsautomatik (position 5) og UDEN nivelleringsautomatik (position 6) - trykke på knappen C, indtil den ønskede tilstand er indstillet

1) Funktion med krydslinjer: måleværktøjet udsendermen vandret og en

lodret laserlinje 7 8

2) Vandret funktion: måleværktøjet udsender en vandret laserlinje 9

3) Lodret funktion: måleværktøjet udsender en lodret laserlinje 0

• Arbejde med nivelleringsautomatik - anbring måleværktøjet på et fast, vandret underlag, eller fastgør det på stativet N eller på den medfølgende holder - skub kontakten F i position 5 (visningen E lyser grøn) - hvis automatisk nivellering ikke er muligt, f.eks. fordi måleværktøjets ståade afviger mere end 4° fra vandret, blinker laserlinjerne, og visningen E lyser rødt - opstil i så fald måleværktøjet vandret, og vent på selvnivelleringen - så snart måleværktøjet atter bender sig inden for nivelleringsområdet på ±4°, lyser laserlinjerne konstant, og visningen E lyser grønt - uden for selvnivelleringsområdet på ±4 ° er det ikke muligt at arbejde med nivelleringsautomatikken, da det ellers ikke kan sikres, at laserlinjerne forløber i en ret vinkel i forhold til hinanden - i tilfælde af vibrationer eller positionsændringer under brugen nivelleres måleværktøjet automatisk igen - kontrollér efter en ny nivellering den vandrette eller lodrette laserlinjes position mht. referencepunkter for at undgå fejl

• Arbejde uden nivelleringsautomatik - skubbe kontakten F til positionen 6 (visningen E lyser rødt) - er nivelleringsautomatikken slukket, kan du holde måleværktøjet frit i hånden eller stillle det på et hældet underlag - laserlinjerne forløber ikke mere nødvendigvis lodret i forhold til hinanden

• Fastgørelse med holder - holderen G bruges til at fastgøre måleværktøjet på forskellige genstande med en tykkelse på 10 til 60 mm f.eks. på lodrerette eller vandrette brætter eller rør - løsn fastgørelsesskruen H, anbring holderen det ønskede sted og spænd fastgørelsesskruen igen - anbring måleværktøjet med stativholderen J på holderens 1/4”-skrue K og drej det fast på holderen med jævn kraft ! drej ikke måleværktøjet alt for fast, da det ellers kan blive beskadiget27 - justér holderen groft, før måleværktøjet tændes; løsn stilleskruen LL, bevæg måleværktøjet i en vandret position i den ønskede højde og skru stilleskruen fast igen

• Anvend altid kun midten af laserlinjen til at markere (laserlinjens bredde ændrer sig med afstanden)

• Laserbriller (medfølger ikke som standard) - laserbriller M 1 bortltrerer omgivelseslyset - derved fremkommer laserens røde lys noget lysere for øjet - anvend ikke de specielle laserbriller som beskyttelsesbriller (laserbrillerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler) - anvend ikke de specielle laserbriller som solbriller eller i trafikken (laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver)

• Arbejde med stativet (medfølger ikke som standard) - et stativ N 1 tilbyder et stabilt, højdeindstilleligt måleunderlag - anbring måleværktøjets stativholder J på stativets 1/4”-gevind og skru det fast med stativets stilleskrue VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug

• Beskyt måleværktøjet mod fugtighed og direkte solstråler

• Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger (måleværktøjets præcision kan forringes) - lad det f.eks. ikke ligge i bilen i længere tid - sørg altid for at måleværtøjet er tempereret, før det tages i brug

• Undgå at udsætte måleværktøjet for voldsomme stød eller fald. - beskadigelser af måleværktøjet kan føre til forringelse af nøjagtigheden - sammenlign efter et kraftigt stød eller styrt laserlinjerne til kontrol med en kendt vandret eller lodret referencelinje

• Skub kontakten F 1 i låst position 6, når du transporterer måleværktøjet (dermed låses pendulenheden, der ellers kan beskadiges, hvis den udsættes for store bevægelser)

• Renhold måleværtøjet

• Dyp ikke måleværktøjet i vand eller andre væsker

• Tør snavs af værktøjet med en fugtig, blød klud

• Anvend ikke rengørings- eller opløsningsmidler

• Rengør især aderne ved laserens udgangsåbning med regelmæssige mellemrum og fjern fnug

• Skulle el værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL-elektroværktøj - send den uskilte værktøjet sammen med et købsbevis til forhandleren eller nærmeste SKIL serviceværksted (adresser og reservedelstegning af værktøjet ndes på www.skil.com) MILJØ

• Elværktøj, batterier, tilbehør og emballage må ikke bortskaffes som almindeligt affald (kun for EU-lande) - i henhold til det europæiske direktiv 2012/19/EF om bortskaelse af elektriske og elektroniske produkter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaes på en måde, der skåner miljøet mest muligt - symbolet 4 erindrer dig om dette, når udskiftning er nødvendig28
