KÄYTTÖOHJE 0511 AB SKIL

• Mittaustyökalu on tarkoitettu vaakasuorien ja pystysuorien viivojen mittaukseen ja tarkistukseen

• Mittaustyökalu on tarkoitettu ainoastaan sisätilakäyttöön

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

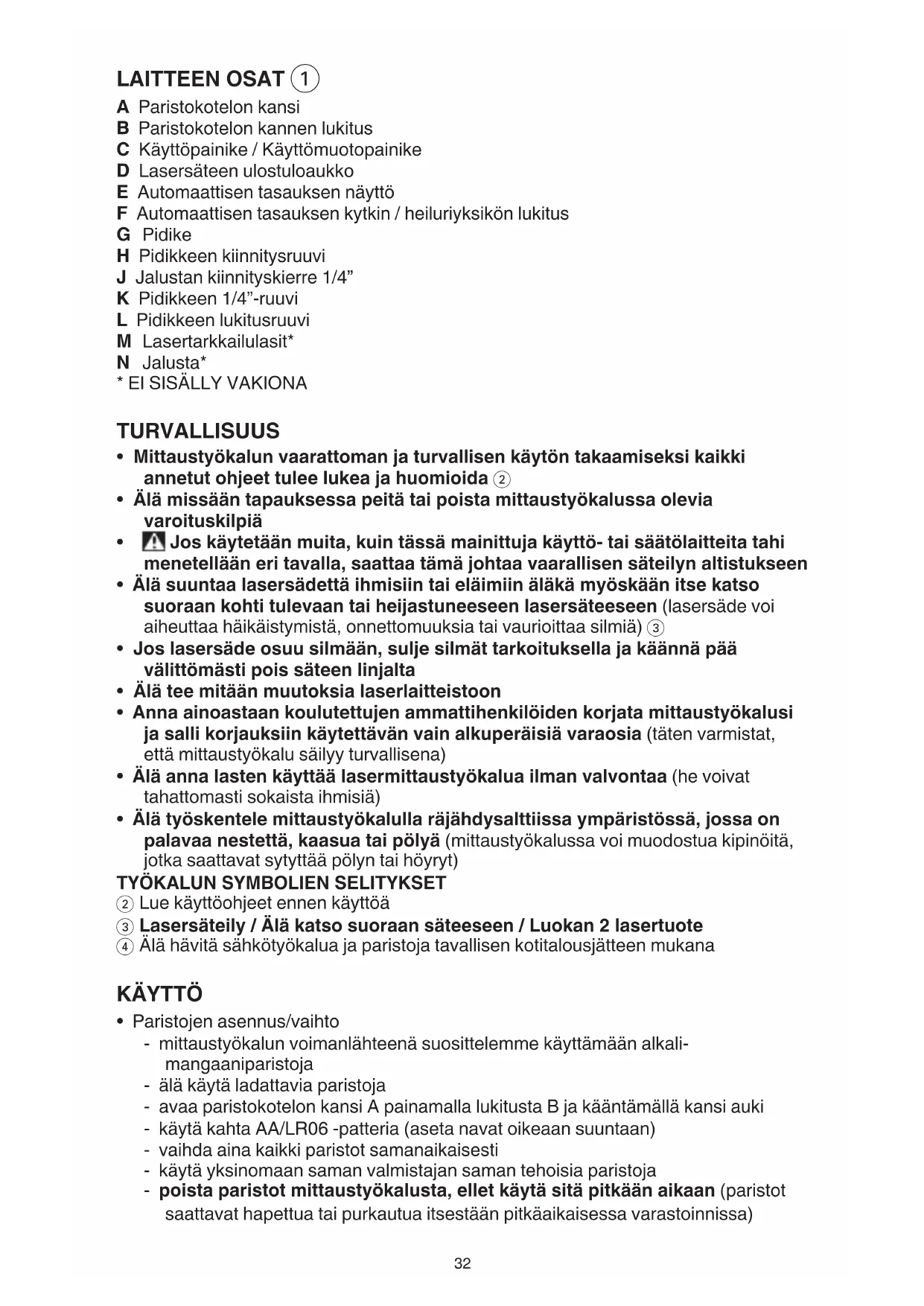

• Pidä nämä ohjeet hyvässä tallessa ja anna ne mittaustyökalun mukana edelleen seuraavalla käyttäjälle TEKNISET TIEDOT Työalue jopa n. 10 m Tasaustarkkuus ±0,5 mm/m Itsetasausalue ± 4° Vaaitusaika ≥6 sekuntia Käyttölämpötila välillä +5°C - +40 °C Säilytyslämpötila -20°C ja +70°C Suhteellinen kosteus (maks.) 90 % Laserluokka 2 Lasertyyppi 650 nm, <1 mW Jalustan kiinnityskierre 1/4” Paristot (sisältyvät toimitukseen) 2 x AA (LR6) 1,5V Käyttöaika (n.) ≤15 tuntia Paino 0,3 kg Mitat (pituus x leveys x korkeus) 75 x 63 x 83,5 mm32 LAITTEEN OSAT 1 A Paristokotelon kansi B Paristokotelon kannen lukitus C Käyttöpainike / Käyttömuotopainike D Lasersäteen ulostuloaukko E Automaattisen tasauksen näyttö F Automaattisen tasauksen kytkin / heiluriyksikön lukitus G Pidike H Pidikkeen kiinnitysruuvi J Jalustan kiinnityskierre 1/4” K Pidikkeen 1/4”-ruuvi L Pidikkeen lukitusruuvi M Lasertarkkailulasit* N Jalusta*

• EI SISÄLLY VAKIONA TURVALLISUUS

• Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida 2

• Älä missään tapauksessa peitä tai poista mittaustyökalussa olevia varoituskilpiä

Jos käytetään muita, kuin tässä mainittuja käyttö- tai säätölaitteita tahi menetellään eri tavalla, saattaa tämä johtaa vaarallisen säteilyn altistukseen

• Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä myöskään itse katso suoraan kohti tulevaan tai heijastuneeseen lasersäteeseen (lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai vaurioittaa silmiä) 3

• Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta

• Älä tee mitään muutoksia laserlaitteistoon

• Anna ainoastaan koulutettujen ammattihenkilöiden korjata mittaustyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä varaosia (täten varmistat, että mittaustyökalu säilyy turvallisena)

• Älä anna lasten käyttää lasermittaustyökalua ilman valvontaa (he voivat tahattomasti sokaista ihmisiä)

• Älä työskentele mittaustyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä (mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt)

TYÖKALUN SYMBOLIEN SELITYKSET

2 Lue käyttöohjeet ennen käyttöä 3 Lasersäteily / Älä katso suoraan säteeseen / Luokan 2 lasertuote 4 Älä hävitä sähkötyökalua ja paristoja tavallisen kotitalousjätteen mukana KÄYTTÖ

• Paristojen asennus/vaihto - mittaustyökalun voimanlähteenä suosittelemme käyttämään alkali- mangaaniparistoja - älä käytä ladattavia paristoja - avaa paristokotelon kansi A painamalla lukitusta B ja kääntämällä kansi auki - käytä kahta AA/LR06 -patteria (aseta navat oikeaan suuntaan) - vaihda aina kaikki paristot samanaikaisesti - käytä yksinomaan saman valmistajan saman tehoisia paristoja - poista paristot mittaustyökalusta, ellet käytä sitä pitkään aikaan (paristot saattavat hapettua tai purkautua itsestään pitkäaikaisessa varastoinnissa)33

• Käynnistys/pysäytys - käynnistä mittaustyökalu painamalla käyttöpainiketta C (mittaustyökalu lähettää heti käynnistyksen jälkeen lasersäteen ulostuloaukosta D) ! älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa - paina mittaustyökalun poiskytkemiseksi käyttöpainiketta C niin monta kertaa, kunnes näyttö E sammuu - työnnä kytkin F asentoon 6 jotta heiluriyksikkö lukittuu - älä jätä kytkettyä mittaustyökalua ilman valvontaa ja sammuta mittaustyökalu käytön jälkeen (lasersäde saattaa häikäistä muita henkilöitä) - katkaise energiansäästön takia virta mittaustyökalusta, kun et käytä sitä

• Käyttömuodot - kaikki käyttömuodot voidaan valita joko tasausautomatiikan KANSSA (asentoon

5) tai ILMAN sitä (asentoon 6)

- paina käyttömuotopainiketta C niin monta kertaa, kunnes haluamasi käyttömuoto on asetettuna

1) Ristilinjakäyttömuoto: mittaustyökalu muodostaa vaakasuoran ja

pystysuoran laserlinjan 7 8

2) Vaakasuora käyttömuoto: mittaustyökalu muodostaa vaakasuoran

3) Pystysuora käyttömuoto: mittaustyökalu muodostaa pystysuoran

• Työskentely automaattisen tasauksen kanssa - aseta mittaustyökalu vaakasuoralle ja tukevalle alustalle tai kiinnitä se jalustaan N tai oheiseen pidikkeeseen - työnnä kytkin F asentoon 5 (näyttö E palaa vihreänä) - jos automaattinen tasaus ei ole mahdollista, esim. jos mittaustyökalun asento poikkeaa yli 4° verran vaakasuorasta asennosta, silloin laserlinjat vilkkuvat ja näyttö E palaa punaisena - aseta tässä tapauksessa mittaustyökalu vaakasuoraan asentoon ja odota, että itsetasaus saadaan suoritettua - heti kun mittaustyökalu on jälleen ±4° itsetasausalueen rajoissa, laserlinjat palavat jatkuvasti, näyttö E palaa vihreänä - itsetasausalueen ±4° ulkopuolella ei automaattisen tasauksen kanssa voida työskennellä, koska silloin ei voida taata, että laserlinjat kulkevat suorassa kulmassa toisiinsa nähden - jos käytön aikana tapahtuu tärähdyksiä tai asennonmuutoksia, mittaustyökalu suorittaa automaattisesti uuden tasauksen - tarkista uuden tasauksen jälkeen vaakasuoran tai pystysuoran laserlinjan sijainti vertailupisteeseen nähden, vikojen välttämiseksi

• Työskentely ilman automaattista tasausta - työnnä kytkin F asentoon 6 (näyttö E palaa punaisena) - automaattisen tasauksen ollessa poiskytkettynä, voit pitää mittaustyökalun vapaasti kädessä tai asettaa se kaltevalle alustalle - laserlinjat eivät välttämättä kulje enää suorassa kulmassa toisiinsa nähden

• Kiinnitys pidikkeeseen - pidikkeen G avulla voit kiinnittää mittaustyökalun erilaisiin kohteisiin, joiden vahvuus on 10 - 60 mm, esim. pystysuoriin tai vaakasuoriin lautoihin tai putkiin - avaa kiinnitysruuvi H, aseta pidike haluttuun paikkaan ja kiristä kiinnitysruuvi uudelleen - aseta mittaustyökalun jalustan kiinnityskierre J pidikkeen 1/4”-ruuviin K ja kierrä se kiinni pidikkeeseen kohtuullisella voimalla ! älä kiristä mittaustyökalua liian kovaa, se voi vahingoittua34 - suuntaa pidike karkeasti, ennen kuin käynnistät mittaustyökalun; avaa lukitusruuvi L, siirrä mittaustyökalu vaaka-asentoon halutulle korkeudelle ja kiristä lukitusruuvi uudelleen VINKKEJÄ

• Käytä aina vain laserlinjan keskipistettä merkintää varten (laserlinjan leveys muuttuu etäisyyden muuttuessa)

• Lasertarkkailulasit (ei sisälly toimitukseen) - lasertarkkailulasit M 1 suodattavat pois ympäristön valon - tällöin silmä näkee laserin punaisen valon kirkkaampana - älä käytä lasertarkkailulaseja suojalaseina(lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä) - älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä (lasertarkkailulasit eivät anna täydellistä UV-suojaa, ja ne alentavat värien erotuskykyä)

• Työskentely jalustan kanssa (ei sisälly toimitukseen) - jalusta N 1 tarjoaa tukevan mittausalustan, jonka korkeus on säädettävissä - aseta mittaustyökalun jalustakiinnitys J jalustan 1/4”-kierteeseen ja ruuvaa se kiinni jalustan lukitusruuvilla HOITO / HUOLTO

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Suojaa mittaustyökalu kosteudelta ja suoralta auringonvalolta

• Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille (voivat vaikuttaa mittaustyökalun tarkkuuteen) - älä esim. jätä sitä pitkäksi aikaa autoon - anna suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin käytät sitä

• Vältä kovia iskuja tai mittaustyökalun pudottamista - mittaustyökalun vauriot voivat vaikuttaa mittaustarkkuuteen - voimakkaan iskun tai putoamisen jälkeen tulee laserviivoja verrata tunnettuun pystysuoraan tai vaakasuoraan vertailuviivaan

• Työnnä kytkin F 1 lukitusasentoon 6, kun kuljetat mittaustyökalua (tällöin heiluriyksikkö, joka muutoin voisi vahingoittua voimakkaasta liikkeestä, on lukittuna)

• Pidä aina mittaustyökalu puhtaana

• Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin

• Pyyhi pois lika kostealla pehmeällä rievulla

• Älä käytä puhdistusaineita tai liuottimia

• Puhdista erityisesti pinnat laserin ulostuloaukossa säännöllisesti ja varo nukkaa

• Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa SKIL sopimushuollon tehtäväksi - toimita työkalu sitä osiin purkamatta lähimpään SKIL-huoltoon (osoitteet ja työkalun huoltokaava ovat tarjolla web-osoitteessa www.skil.com) ostotodiste mukaan liitettynä

• Älä hävitä sähkötyökalua, paristoja, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita) - vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen - symboli 4 muistuttaa tästä, kun käytöstä poisto tulee ajankohtaiseksi35
