KÄYTTÖOHJE LL0511 SKIL

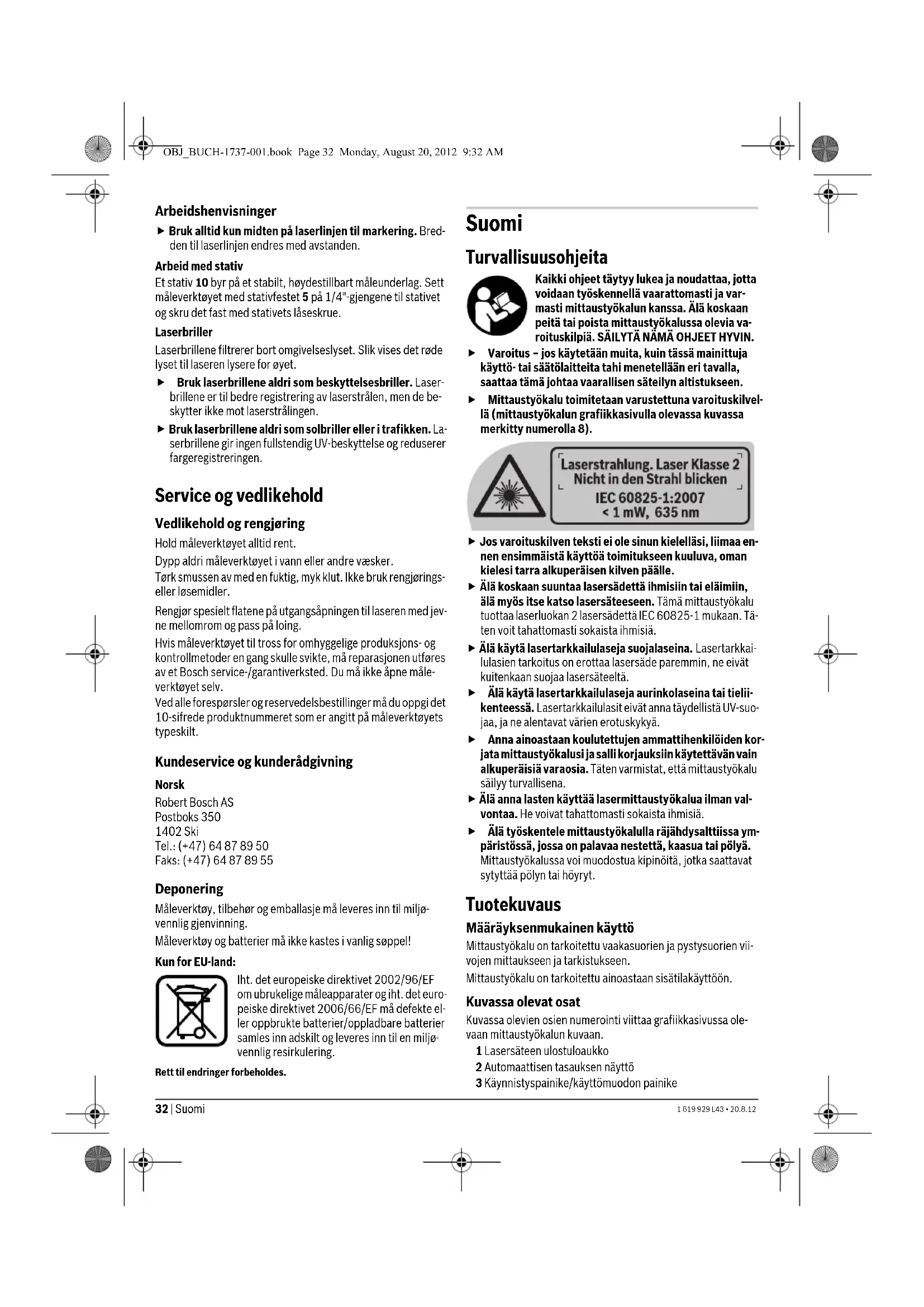

• Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimi- tukseen. Tekniset tiedot Asennus Paristojen asennus/vaihto Mittaustyökalun voimanlähteenä suosittelemme käyttämään alkali-mangaaniparistoja. Avaa paristokotelon kansi 7 painamalla lukitusta 6 ja kääntämäl- lä kansi auki. Aseta paristot paikoilleen. Varmista oikea napai- suus paristokotelon sisällä olevan kuvan mukaisesti. Vaihda aina kaikki paristot samanaikaisesti. Käytä yksinomaan saman valmistajan saman tehoisia paristoja. f Poista paristot mittaustyökalusta, ellet käytä sitä pit- kään aikaan. Paristot saattavat hapettua tai purkautua itses- tään pitkäaikaisessa varastoinnissa. Käyttö Käyttöönotto f Suojaa mittaustyökalu kosteudelta ja suoralta auringon- valolta. f Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpöti- loille tai lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen mit- taustyökalun lämpötilan tasaantua, ennen kuin käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikut- taa mittaustyökalun tarkkuuteen. f Vältä kovia iskuja tai mittaustyökalun pudottamista. Mitta- ustyökalun vauriot voivat vaikuttaa mittaustarkkuuteen. Voi- makkaan iskun tai putoamisen jälkeen tulee laserviivoja verra- ta tunnettuun pystysuoraan tai vaakasuoraan vertailuviivaan. f Työnnä automaattisen tasauksen kytkin 4 asentoon , kun kuljetat mittaustyökalua. Tällöin heiluriyksikkö, joka muutoin voisi vahingoittua voimakkaasta liikkeestä, on lukit- tuna. Käynnistys ja pysäytys Käynnistä mittaustyökalu painamalla käynnistyspainiketta 3. Mittaustyökalu lähettää heti käynnistyksen jälkeen laserlinjat molemmista ulostuloaukoista 1. f Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa. Sammuta mittaustyökalu painamalla käynnistyspainiketta 3 niin monta kertaa, että automaattisen tasauksen näyttö 2 sam- muu. Työnnä automaattisen tasauksen kytkin 4 asentoon , heiluriyksikön lukitsemiseksi. f Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja sammuta mittaustyökalu käytön jälkeen. Lasersäde saat- taa häikäistä muita henkilöitä. Katkaise energiansäästön takia virta mittaustyökalusta, kun et käytä sitä. Käyttömuodot Mittaustyökalussa on kolme käyttömuotoa, joissa se muodos- taa jopa kolme laserlinjaa: Ristilinjakäytössä näytetään laserris- ti eteenpäin sekä pystysuora laserlinja 90° kulmassa. Kahdessa muussa käyttömuodossa näytetään joko laserristin vaakasuora tai pystysuora linja yksin. Mittaustyökalu on ristilinjakäytössä käynnistyksen jälkeen. Vaihda käyttömuotoa painamalla käynnistyspainiketta/käyttö- muodon painiketta 3 niin monta kertaa, että haluttu käyttömuo- to on asetettuna. Kaikkia käyttömuotoja voidaan valita sekä automaattisella tasa- uksella että ilman sitä. Käyttö Mittaustyökalu on tarkoitettu vaakasuorien ja pystysuorien lin- jojen sekä mittaukseen ja tarkistukseen sekä kaltevien linjojen ositukseen. Kahden kohtisuoran, 90°-kulmassa kulkevan laser- linjan avulla voidaan osoittaa ja tarkistaa suoria kulmia esim. huoneita jaettaessa. Ristilinjalaser LL0516 Tuotenumero F 015 051 601 Työalue jopa n. 10 m Tasaustarkkuus ± 0,5 mm/m Tyypillinen itsetasausalue ± 4° Tyypillinen tasausaika 6 s Käyttölämpötila –1 °C...+40 °C Varastointilämpötila –10 °C...+70 °C Ilman suhteellinen kosteus maks. 90 % Laserluokka 2 Lasertyyppi 635 nm, <1 mW Jalustan kiinnityskierre 1/4" Paristot 4x1,5VLR06(AA) Käyttöaika n. 15 h Paino vastaa EPTA-Procedure 01/2003 0,5 kg Mitat (pituus x leveys x korkeus) 97 x 65 x 120 mm Tunnusmerkki Käyttömuoto Ristilinjakäyttö (katso kuvat A–C ja F): Mittaustyökalu muodostaa vaakasuoran ja pystysuoran laserlinjan sivussa olevasta la- serin ulostuloaukosta 1. Kaksi laserlinjaa ovat 90°-kulmassa toisiinsa nähden. Vaakasuora käyttö (katso kuva D): Mittaus- työkalu muodostaa vaakasuoran laserlinjan laserin etumaisesta ulostuloaukosta 1. Pystysuora käyttö (katso kuva E): Mittaus- työkalu muodostaa pystysuoran laserlinjan laserin etumaisesta ulostuloaukosta 1. OBJ_BUCH-1737-001.book Page 33 Monday, August 20, 2012 9:32 AM34 | EëëçíéêÜ 1 619 929 L43 • 20.8.12 Työskentely automaattisen tasauksen kanssa (katso kuvat A–E) Aseta mittaustyökalu vaakasuoralle tukevalle alustalle tai asen- na se jalustaan 10. Työnnä automaattisella tasauksella tehtäviä töitä varten auto- maattisen tasauksen kytkin 4 asentoon . Automaattisen ta- sauksen näyttö 2 palaa vihreänä (tunnusmerkki /”green”). Jos automaattinen tasaus ei ole mahdollinen, esim. jos mittaus- työkalun alusta poikkeaa yli 4° vaakatasosta, automaattisen ta- sauksen näyttö 2 syttyy punaisena, laser vilkkuu ja merkkiääni kuuluu. f Älä pidä mittaustyökalua lähellä korvaa! Voimakas ääni saattaa vahingoittaa kuuloa. Aseta tässä tapauksessa mittaustyökalu vaakatasoon ja odota itsetasausta. Heti, kun mittaustyökalu taas on itsetasausalueen ± 4° sisällä, palavat laserlinjat pysyvästi, automaattisen tasauk- sen näyttö 2 palaa vihreänä ja äänimerkki sammuu. Itsetasausalueen ±4° ulkopuolella ei automaattisen tasauksen kanssa voida työskennellä, koska silloin ei voida taata, että la- serlinjat kulkevat suorassa kulmassa toisiinsa nähden. Jos käytön aikana tapahtuu tärähdyksiä tai asennonmuutoksia, mittaustyökalu suorittaa automaattisesti uuden tasauksen. Tar- kista uuden tasauksen jälkeen vaakasuoran tai pystysuoran laser- linjan sijainti vertailupisteeseen nähden, vikojen välttämiseksi. Työskentely ilman automaattista tasausta (katso kuva F) Työnnä ilman automaattista tasausta tehtäviä töitä varten auto- maattisen tasauksen kytkin 4 asentoon . Automaattisen tasa- uksen näyttö 2 palaa punaisena (tunnusmerkki /”red”). Automaattisen tasauksen ollessa poiskytkettynä, voit pitää mit- taustyökalun vapaasti kädessä tai asettaa se kaltevalle alustalle. Laserlinjat eivät välttämättä kulje enää suorassa kulmassa toi- siinsa nähden. Työskentelyohjeita f Käytä aina vain laserlinjan keskipistettä merkintää var- ten. Laserlinjan leveys muuttuu etäisyyden muuttuessa. Työskentely jalustan kanssa Jalusta 10 tarjoaa tukevan mittausalustan, jonka korkeus on säädettävissä. Aseta mittaustyökalun jalustakiinnitys 5 jalustan 1/4"-kierteeseen ja ruuvaa se kiinni jalustan lukitusruuvilla. Lasertarkkailulasit Lasertarkkailulasit suodattavat pois ympäristön valon. Tällöin silmä näkee laserin punaisen valon kirkkaampana. f Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkai- lulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä. f Älä käytä lasertarkkailulaseja aurinkolaseina tai tielii- kenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suo- jaa, ja ne alentavat värien erotuskykyä. Hoito ja huolto Huolto ja puhdistus Pidä aina mittaustyökalu puhtaana. Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin. Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdistus- aineita tai liuottimia. Puhdista eritysesti pinnat laserin ulostuloaukossa säännöllises- ti ja varo nukkaa. Jos mittaustyökalussa huolellisesta valmistuksesta ja koestus- menettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-huollon tehtäväksi. Älä itse avaa mittaustyökalua. Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy mittaustyökalun tyyp- pikilvestä. Huolto ja asiakasneuvonta Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: 0800 98044 Faksi: +358 102 961 838 www.bosch.fi Hävitys Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrätykseen. Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen direktiivin 2002/96/EY mukaan käyttökelvottomat mittaustyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/ paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen. Oikeus teknisiin muutoksiin pidätetään. ÅëëçíéêÜ Õðïäåßîåéò áóöáëåßáò ÐñÝðåé íá äéáâÜóåôå êáé íá ôçñåßôå üëåò ôéò ïäçãßåò ãéá íá ìðïñåßôå íá åñãÜæåóôå ìå ôï åñãáëåßï ìÝôñçóçò áêßíäõíá êáé áóöáëþò. Ìçí óâÞóåôå ðïôÝ ôéò ðñïåéäïðïéçôéêÝò ðéíáêßäåò åðÜíù óôï åñãáëåßï ìÝôñçóçò. ÄÉÁÖÕËÁÎÅÔÅ ÊÁËÁ ÁÕÔ¸Ó ÔÉÓ ÏÄÇÃÉÅÓ. f Ðñïóï÷Þ – üôáí åöáñìïóôïýí äéáöïñåôéêÝò äéáôÜîåéò ÷åéñéóìïý êáé ñýèìéóçò Þ áêïëïõèçèïýí äéáöïñåôéêÝò äéáäéêáóßåò áð’ áõôÝò ðïõ áíáöÝñïíôáé åäþ: áõôü ìðïñåß íá ïäçãÞóåé óå Ýêèåóç óå åðéêßíäõíç áêôéíïâïëßá. f Ôï çëåêôñéêü åñãáëåßï ðáñáäßíåôáé ìå ìéá ðñïåéäïðïéçôéêÞ ðéíáêßäá (óôçí áðåéêüíéóç ôïõ çëåêôñéêïý åñãáëåßïõ óôç óåëßäá ìå ôá ãñáöéêÜ öÝñåé ôïí ÷áñáêôçñéóôéêü áñéèìü 8). OBJ_BUCH-1737-001.book Page 34 Monday, August 20, 2012 9:32 AMEëëçíéêÜ | 35 1 619 929 L43 • 20.8.12 f ¼ôáí ôï êåßìåíï ôçò ðñïåéäïðïéçôéêÞò ðéíáêßäáò äåí åßíáé óôç ãëþóóá ôçò ÷þñáò óáò, ôüôå, ðñéí ôçí ðñþôç èÝóç óå ëåéôïõñãßá, êïëëÞóôå åðÜíù ôïõ ôçí áõôïêüëëçôç ðéíáêßäá óôç ãëþóóá ôçò ÷þñáò óáò ðïõ ðåñéÝ÷åôáé óôç óõóêåõáóßá. f Ìçí êáôåõèýíåôå ôçí áêôßíá ëÝéæåñ åðÜíù óå ðñüóùðá Þ æþá êáé ìçí êïéôÜæåôå ï ßäéïò/Þ ßäéá êáôåõèåßáí óôçí áêôßíá. Áõôü ôï åñãáëåßï ìÝôñçóçò ðáñÜãåé áêôéíïâïëßá ëÝé- æåñ êëÜóçò ëÝéæåñ 2 êáôÜ IEC 60825-1. ¸ôóé ìðïñåß íá ôõöëþóåôå Üëëá ðñüóùðá. f Ìç ÷ñçóéìïðïéÞóåôå ôá ãõáëéÜ ðáñáôÞñçóçò ëÝéæåñ óáí ðñïóôáôåõôéêÜ ãõáëéÜ. Ôá ãõáëéÜ ðáñáôÞñçóçò ëÝéæåñ ÷ñçóéìåýïõí ãéá ôçí êáëýôåñç áíáãíþñéóç ôçò áêôßíáò ëÝéæåñ ÷ùñßò, üìùò, íá ðñïóôáôåýïõí áðü ôçí áêôéíïâïëßá ëÝéæåñ. f Ìç ÷ñçóéìïðïéåßôå ôá ãõáëéÜ ðáñáôÞñçóçò ëÝéæåñ óá ãõáëéÜ çëßïõ Þ óôçí ïäéêÞ êõêëïöïñßá. Ôá ãõáëéÜ ðáñá- ôÞñçóçò ëÝéæåñ äåí ðñïóôáôåýïõí åðáñêþò áðü ôçí õðåñéþäç áêôéíïâïëßá (UV) êáé ìåéþíïõí ôçí áíáãíþñéóç ôùí ÷ñùìÜôùí. f Íá äßíåôå ôï åñãáëåßï ìÝôñçóçò ãéá åðéóêåõÞ ïðùóäÞðïôå óå êáôÜëëçëá åêðáéäåõìÝíï ðñïóùðéêü êáé ìüíï ìå ãíÞóéá áíôáëëáêôéêÜ. Ì’ áõôüí ôïí ôñüðï åîáóöáëßæåôáé ç äéáôÞñçóç ôçò áóöáëïýò ëåéôïõñãßáò ôïõ åñãáëåßïõ ìÝôñçóçò. f Ìçí áöÞíåôå ðáéäéÜ íá ÷ñçóéìïðïéïýí áíåðéôÞñçôá ôï åñãáëåßï ìÝôñçóçò. Ìðïñåß, ÷ùñßò íá ôï èÝëïõí, íá ôõöëþóïõí Üëëá ðñüóùðá. f Íá ìçí åñãÜæåóôå ìå ôï åñãáëåßï ìÝôñçóçò óå ðåñéâÜëëïí óôï ïðïßï õðÜñ÷åé êßíäõíïò Ýêñçîçò, Þ óôï ïðïßï âñßóêïíôáé åýöëåêôá õãñÜ, áÝñéá Þ óêüíåò. Óôï åóùôåñéêü ôïõ åñãáëåßïõ ìÝôñçóçò ìðïñåß íá äçìéïõñãçèåß óðéíèç- ñéóìüò êé Ýôóé íá áíáöëå÷èïýí ç óêüíç Þ ïé áíáèõìéÜóåéò. ÐåñéãñáöÞ ôïõ ðñïúüíôïò êáé ôçò éó÷ýïò ôïõ ×ñÞóç óýìöùíá ìå ôïí ðñïïñéóìü Ôï åñãáëåßï ìÝôñçóçò ðñïïñßæåôáé ãéá ôçí åîáêñßâùóç êáé ôïí Ýëåã÷ï ïñéæïíôßùí êáé êÜèåôùí ãñáììþí. Ôï åñãáëåßï ìÝôñçóçò ðñïïñßæåôáé áðïêëåéóôéêÜ ãéá ëåéôïõñãßá óå åóùôåñéêïýò ÷þñïõò. Áðåéêïíéæüìåíá óôïé÷åßá Ç áðáñßèìçóç ôùí áðåéêïíéæüìåíùí óôïé÷åßùí âáóßæåôáé óôçí áðåéêüíéóç ôïõ åñãáëåßïõ ìÝôñçóçò óôç óåëßäá ãñáöéêþí. 1 ¸îïäïò áêôßíáò ëÝéæåñ 2 ¸íäåéîç áõôüìáôçò ÷ùñïóôÜèìçóçò 3 ÐëÞêôñï ON/OFF/ôñüðùí ëåéôïõñãßáò 4 Äéáêüðôçò Áõôüìáôç ÷ùñïóôÜèìçóç/ÁóöÜëéóç ìïíÜäáò ðáëéíäñüìçóçò 5 Õðïäï÷Þ ôñéðüäïõ 1/4" 6 ÁóöÜëåéá ôïõ êáðáêéïý èÞêçò ìðáôáñßáò 7 ÊáðÜêé èÞêçò ìðáôáñßáò 8 ÐñïåéäïðïéçôéêÞ ðéíáêßäá ëÝéæåñ 9 ÃõáëéÜ ðáñáôÞñçóçò ëÝéæåñ* 10 Ôñßðïäï*
