MANUAL DE USUARIO LL0511 SKIL
Español.... Página 14
Instrucciones de seguridad
Deberán leerse íntegramente y respetarse todas las instrucciones para poder trabajar sin peligro y de forma segura con el aparato de medición. Jamás desvirtúe las señales de advertencia del aparato de medición. GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO.
Atención: en caso de utilizar unos dispositivos de manejo y ajuste diferentes de los aquí indicados, o al seguir un procedimiento diferente, ello puede comportar una exposición peligrosa a la radiación.
El aparato de medición se suministra con una señal de aviso (en la ilustración del aparato de medición, ésta corresponde a la posición 8).
Si la señal de aviso no viene redactada en su idioma, antes de la primera puesta en marcha, pegue encima la etiqueta adjunta en el idioma correspondiente.
▶ No oriente el rayo láser contra personas ni animales, ni mi-re directamente hacia el rayo láser. Este aparato de medi-ción genera radiación láser de la clase 2 según IEC 60825-1. Esta radiación puede deslumbrar a las personas.
▶ No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser.
No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores.
- Únicamente haga reparar su aparato de medición por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad del aparato de medición.
No deje que los niños puedan utilizar desatendidos el aparato de medición por láser. Podrían deslumbrar, sin querer, a otras personas.
No utilice el aparato de medición en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores.

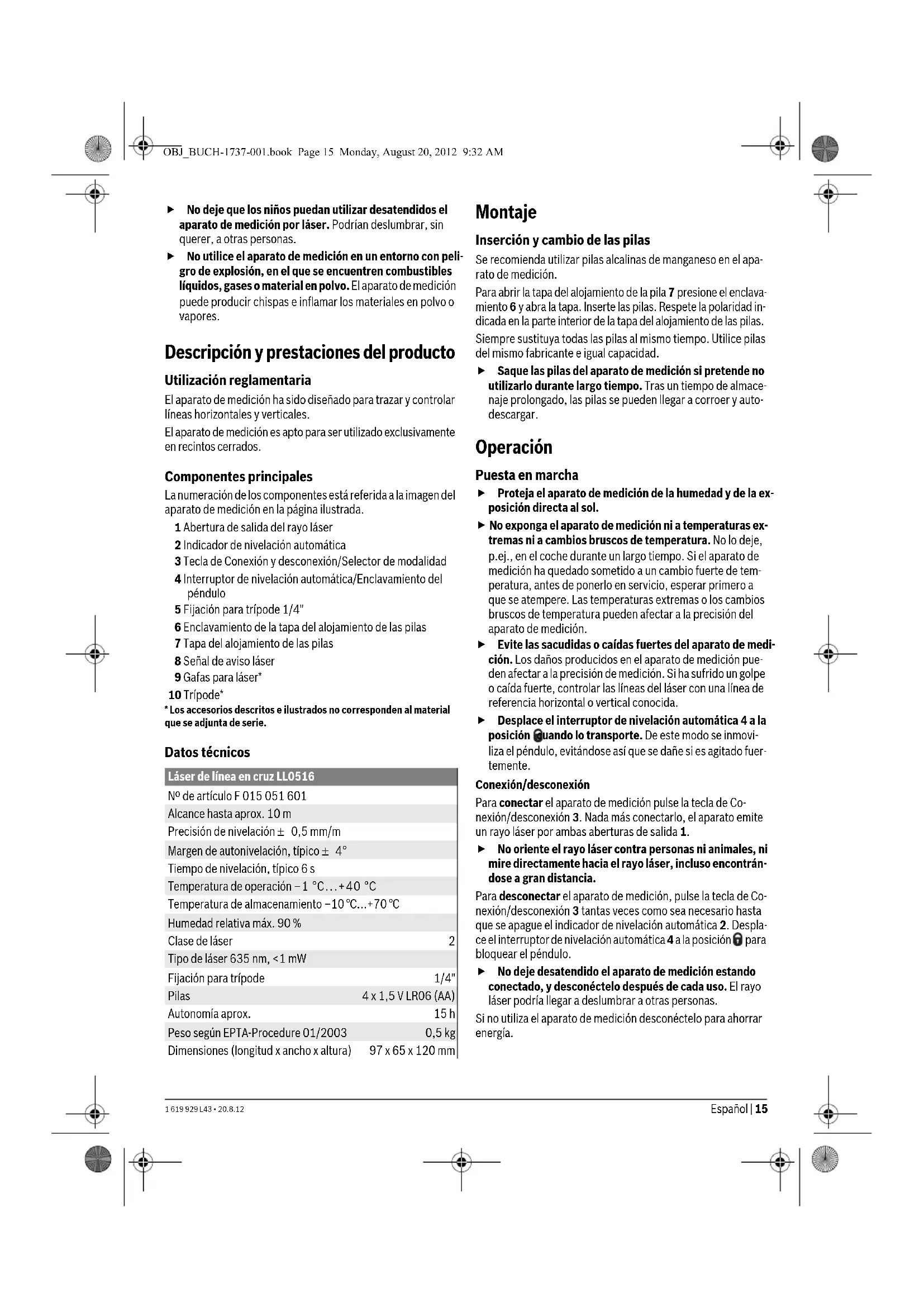

Descripción y prestaciones del producto
Utilización reglamentaria
El aparato de medición ha sido diseñado para trazar y controlar líneas horizontales y verticales.
El aparato de medición es apto para ser utilizado exclusivamente en recintos cerrados.
Componentes principales
La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada.
1 Abertura de salida del rayo láser
2 Indicador de nivelación automática
3 Tecla de Conexión y desconexión/Selector de modalidad
4 Interruptor de nivelación automática/Enclavamiento del péndulo
5 Fijación para trípode 1/4"
6 Enclavamiento de la tapa del alojamiento de las pilas
7 Tapa del alojamiento de las pilas
8 Señal de aviso láser
9 Gafas para láser*
10 Trípode*
* Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.
Datos técnicos
| Láser de línea en cruz LL0516 | |
| No de artículo F 015 051 601 | |
| Alcance hasta aprox. 10 m | |
| Precisión de nivelación ± 0,5 mm/m | |
| Margen de autonivelación, típico ± 4° | |
| Tiempo de nivelación, típico 6 s | |
| Temperatura de operación - 1 °C...+40 °C | |
| Temperatura de almacenamiento -10 °C...+70 °C | |
| Humedad relativa máx. 90 % | |
| Clase de láser | 2 |
| Tipo de láser 635 nm, <1 mW | |
| Fijación para trípode | 1/4" |
| Pilas | 4 x 1,5 V LR06 (AA) |
| Autonomía aprox. | 15 h |
| Peso según EPTA-Procedure 01/2003 | 0,5 kg |
| Dimensiones (longitud x ancho x altura) | 97 x 65 x 120 mm |
Montaje
Inserción y cambio de las pilas
Se recomienda utilizar pilas alcalinas de manganeso en el aparato de medición.
Para abrir la tapa del alojamiento de la pila 7 presione el enclavamiento 6 y abra la tapa. Inserte las pilas. Respete la polaridad indicada en la parte interior de la tapa del alojamiento de las pilas. Siempre sustituya todas las pilas al mismo tiempo. Utilice pilas del mismo fabricante e igual capacidad.
▶ Saque las pilas del aparato de medición si pretende no utilizarlo durante largo tiempo. Tras un tiempo de almacenaje prolongado, las pilas se pueden llegar a corroer y autodescargar.
Operación
Puesta en marcha
▶ Proteja el aparato de medición de la humedad y de la exposición directa al sol.
No exponga el aparato de medición ni a temperaturas extremas ni a cambios bruscos de temperatura. No lo deje, p.ej., en el coche durante un largo tiempo. Si el aparato de medición ha quedado sometido a un cambio fuerte de temperatura, antes de ponerlo en servicio, esperar primero a que se atempere. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la precisión del aparato de medición.
Evite las sacudidas o caídas fuertes del aparato de medición. Los daños producidos en el aparato de medición pueden afectar a la precisión de medición. Si ha sufrido un golpe o caída fuerte, controlar las líneas del láser con una línea de referencia horizontal o vertical conocida.
Desplace el interruptor de nivelación automática 4 a la posición cuando lo transporte. De este modo se inmoviliza el péndulo, evitándose así que se dañe si es agitado fuertemente.
Para conectar el aparato de medición pulse la tecla de Conexión/desconexión 3. Nada más conectarlo, el aparato emite un rayo láser por ambas aberturas de salida 1.
No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso encontrándose a gran distancia.
Para desconectar el aparato de medición, pulse la tecla de Conexión/desconexión 3 tantas veces como sea necesario hasta que se apague el indicador de nivelación automática 2. Desplace el interruptor de nivelación automática 4 a la posición para bloquear el péndulo.
No deje desatendido el aparato de medición estando conectado, y desconéctelo después de cada uso. El rayo láser podría llegar a deslumbrar a otras personas.
Si no utiliza el aparato de medición desconéctelo para ahorrar energía.
Modos de operación
El aparato de medición dispone de tres modos de operación, en los que, según el caso, se generan hasta tres líneas láser: En la modalidad de líneas en cruz se proyecta hacia delante un láser en cruz, así como una línea láser vertical lateral a un ángulo de 90°; en las otras dos modalidades se proyecta solamente la línea horizontal y la línea vertical del láser en cruz, respectivamente.
Al conectar el aparato de medición se activa automáticamente la modalidad de líneas en cruz. Para cambiar de modalidad presione la tecla de Conexión y desconexión/Selector de modalidad 3 tantas veces como sea necesario hasta ajustar la modalidad deseada.
Todas las modalidades pueden seleccionarse con y sin nivelación automática.
| Simbología Modo de operación | |
| 1 | Modalidad con línea en cruz(ver figuras A–C y F): El aparato de medición genera una línea láser horizontal y otra vertical por la abertura de salida frontal del rayo láser y además otra línea vertical por la abertura de salida lateral 1. Las dos líneas láser verticales forman un ángulo de 90° entre sí. |
| 2 | Modalidad horizontal (ver figura D): El aparato de medición genera una línea láser horizontal por la abertura de salida frontal del rayo láser 1. |
| 3 | Modalidad vertical (ver figura E): El aparato de medición genera una línea láser vertical por la abertura de salida frontal del rayo láser 1. |
Aplicación
El aparato de medición ha sido diseñado para trazar y controlar líneas horizontales y verticales, así como para proyectar líneas inclinadas. Con la ayuda de ambas líneas láser, que forman un ángulo de 90° entre sí, pueden representarse y controlarse ángulos rectos, p.ej., al subdividir cuartos.
Operación con nivelación automática (ver figuras A-E)
Coloque el aparato de medición en posición horizontal sobre una base firme, o fijelo al trípode 10.
Para trabajar con nivelación automática deslice el interruptor de nivelación automática 4 a la posición 📅. El indicador de nivelación automática 2 se ilumina de color verde (Symbol 📅/“green”).
Si no fuese posible realizar la nivelación automática, p.ej., si la base de asiento del aparato estuviese inclinada más de 4° respecto a la horizontal, el indicador de la nivelación automática 2 se pone rojo, las líneas láser parpadean, y se emite una señal acústica.
¡No coloque el aparato de medición demasiado cerca de sus oídos! La fuerte señal acústica puede causar daños auditivos.
En ese caso, coloque horizontalmente el aparato de medición y espere a que se autonivele. En el momento en que el aparato de medición se encuentre dentro del margen de autonivelación de ±4° las líneas láser se iluminan permanentemente, el indicador de nivelación automática 2 se enciende de color verde y se apaga la señal acústica.
No es posible trabajar con nivelación automática fuera del margen de autonivelación de ±4^ , ya que en ese caso no quedaría garantizado que los haces del láser estén perpendiculares entre sí. En el caso de presentarse sacudidas o ligeras variaciones de posición durante la operación, el aparato de medición se nivela automáticamente. Después de un nuevo nivelado, controle la posición de la línea láser horizontal o vertical respecto a los puntos de referencia para evitar errores en la medición.
Operación sin nivelación automática (ver figura F)
Para trabajar sin nivelación automática deslice el interruptor de nivelación automática 4 a la posición. El indicador de nivelación automática 2 se ilumina de color rojo (Symbol "red"). Teniendo desconectada la nivelación automática es posible mantener sujeto el aparato de medición con la mano, o bien, depositarlo sobre una base inclinada. En ese caso puede ocurrir que las líneas láser no queden perpendiculares entre sí.
Instrucciones para la operación
▶ Siempre utilice el centro del haz del láser para marcar un punto. El tamaño del haz del láser varía con la distancia.
Operación con trípode
Un trípode 10 constituye una base de medición estable ajustable en altura. Encare la fijación para trípode 5 del aparato de medición con la rosca de 1/4" del trípode, y sujételo apretando el tornillo de fijación.
Gafas para láser
Las gafas para láser filtran la luz del entorno. Ello permite apreciar con mayor intensidad la luz roja del láser.
▶ No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser.
No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores.
Mantenimiento y servicio
Mantenimiento y limpieza
Mantenga limpio siempre el aparato de medición.
No sumerja el aparato de medición en agua ni en otros líquidos. Limpiar el aparato con un paño húmedo y suave. No usar detergentes ni disolventes.
Limpie con regularidad sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas.
Si a pesar de los esmerados procesos de fabricación y control, el aparato de medición llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch. No abra Ud. el aparato de medición.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el n° de artículo de 10 dígitos que figura en la placa de características del aparato de medición.
Servicio técnico y atención al cliente
España
Robert Bosch Espana S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente: +34 902 53 15 53
Fax: +34 902 53 15 54
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: +58 (02) 207 45 11
México
Robert Bosch S. de R.L. de C.V.
Circuito G. Gonzáles Camarena 333
Centro de Ciudad Santa Fe - 01210 - Mexico DF
Tel. Interior: +52 (01) 800 627 1286
Tel. D.F.: +52 (01) 52 84 30 62
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: +54 (0810) 555 2020
E-Mail: herramientas.bosch@ar.bosch.com
Perú
Robert Bosch S.A.C.
Av. Republica de Panama 4045
Buzón Postal Lima 34 (Surquillo) - Lima
Tel.: +51 1706 1100
Chile
Robert Bosch S.A.
Recomendamos que los aparatos de medición, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
