KÄYTTÖOHJE 1930 AA SKIL

Tämä tyokalu on tarkoitetu sisä- ja ulkotiloissa tapahtuvaan lasersateen avulla tehtävään etäisyyksien mittaukseen
- Oikein käytettnä tämä tyokalu mittaa helposti ja tarkkaan pituuden, leveyden ja kulmat
- Mittaustyökalu on tarkoitettu ainoastaan sisätilakäyttoön
Tata tyokalua ei ole tarkoitettu ammattikayttoon
- Pidä nämä ohjeet hyvässä tallessa ja anna ne mittaustyökalun mukana edelleen seuraavalla käytäjälle

TEKNISET TIEDOT

Etaisyyden mittausalue* 0,3 - 30m

Etäisyden ±3 mm mittaustarkkuus*

Pienin mittayksikko 0,001 m

Mittausaika 0,7 s

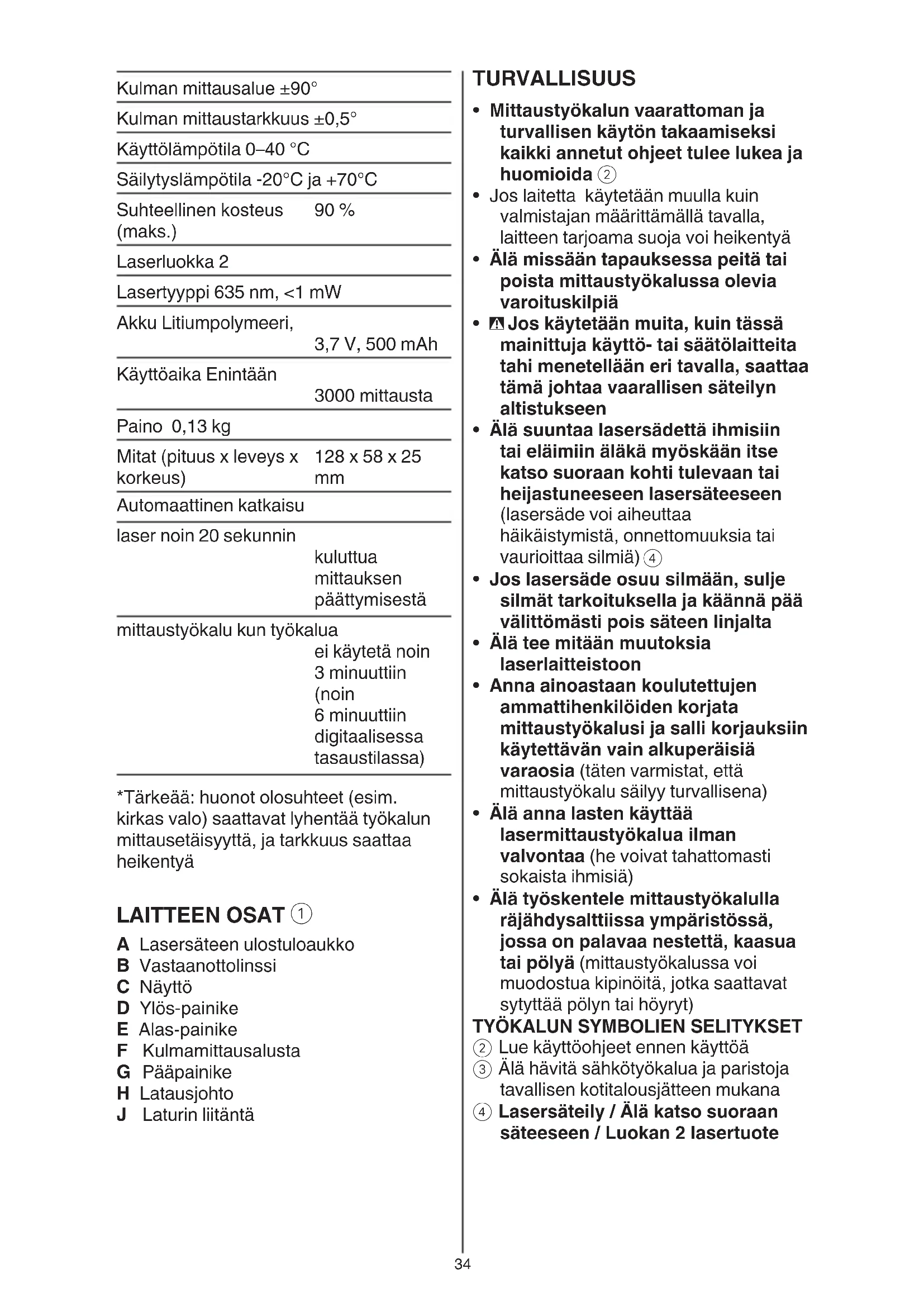

Kulman mittausalue ±90°
Kulman mittaustarkkuus ±0,5°
Käytölämpötila 0-40 °C
Säilytyslämpötila -20°C ja +70°C
Suhteillinen kosteus (maks.)	90 %
Laserluokka 2
Lasertyyppi 635 nm, <1 mW
Akku Litiumpolymeeri,	3,7 V, 500 mAh
Käytöaika Enintään	3000 mittaustaa
Paino 0,13 kg
Mitat (pituus x leveys x korkeus)	128 x 58 x 25 mm
Automaattinen katkaisu
laser noin 20 sekunnin	kuluttua mittauksen päättymisestä
mittaustyökalu kun työkalua	ei käytetä noin 3 minuuttiin (noin 6 minuuttiin digitalisessa tasaustilassa)

*Tärkeää: huonot olosuhteet (esim. kirkas valo) saattavat lyhentä työkalun mittausetäisyyttä, ja tarkkuus saattaa heikentyä

LAITTEEN OSAT ①

A Lasersäteen ulostuloaukko
B Vastaanottolinssi
C Nayttö
D Ylös-painike
E Alas-painike
F Kulmamittausalusta
G Pääpainike
H Latausjohto
J Laturin liitantä

TURVALLISUUS

• Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida ②
• Jos laitetta käytetaan muulla kuin valmistajan märittämällä ravalla, laitteen tarjoama suoja voi heikentyä
• Älä missän tapauksessa peita tai poista mittaustyökalussa olevia varoituskilpiä
• Jos käytetään muita, kuin tassā mainittuja käytto- tai saatolaitteita tahi menetellään eri davalla, saattaa tamä johtaa vaarallisen sateilyn altistukseen
• Alä suuntaa lasersädettä ihmisiin tai eläimiin aläkä myoskän itse katso suoraan kohti tulevaan tai heijastuneseen lasersäteeseen (lasersäde voi aiheuttaa häikäistymista, onnettouuksia tai vaurioittaa silmiä) 4
• Jos lasersäde osuu silmään, sulje silmat tarkoituksella ja käännä pää valittomästi pois sateen linjalta
• Alä tee mitään muutoksia laserlaitteistoon
• Anna ainoastaan koulutettujen ammattihenkilöden korjata mittauustyokalusi ja salli korjauksiin käytettävän vain alkuperäisia varaosia (taten varmistat, etta mittauustyokalu säilyturvallisena)
• Alä annalasten käyttaa lasermittastaustyokalua ilman valvontaa (he voivat tahattomasti sokaista ihmisia)
• Alä työskentele mittaustyökalulla rajähdysalttiissa ympäristössa, jossa on palavaa nestettä, kaasua tai polyä (mittaustyökalussa voi muodostua kipinoitä, jotka saattavat sytyttää polyn tai hóryt)

TYOKALUN SYMBOLIEN SELITYKSET

② Lue käytöohjeet ennen käytöä
③ Alä havita sahkötyokalua ja paristoja tavallisen kotitalousjäteen mukana
④ Lasersateily / Alå katso suoraansateeseen / Luokan 2 lasertuote

KÄYTTO

Akun lataus ⑤

! mukana tullut akku on osittain ladattu (varmista akun täysi kapasiteetti lataamalla setäteen akkulaturissa, ennen kuin kaytät sahkötyokalua ensimmäistä kertaa)
! lue laturin tai virtalähteen mukana toimitetty ohje ja noudata sitä
-käytä ainoastaan laturia tai virtualahdettä,jonka lahtojannite on 5 V ja lahtovirta ≥ 0,5 A
-liitä latausjohto H sekä laturin tai virtalähteeseen (ei sisallyvakiona)etta laturin liitantän J
-kun tyokalu kytketaan, se kaynnistyy ja akun lataustilan merkkivalo ⑥ alkaa vilkkua
-lataus on valmis, kun akun lataustilan merkkivalo lakkaa vikkumasta ja ilmoittaa akun olevan taysi
-irrota latausjohto H tyokalusta, taiJossejatetaaankiinnytokalu kytkeytyypoispaaltanaoinpuolen tunnin kuluttua

• Akun lataustilan merkkivalo 6

-kayton aikana akun lataustilan merkkivalo naytolla ilmoittaa akun jaljella olevan kapasiteetin

Käynnistys/psäytys

-paina päapainiketta G kytkeäksesi tyokalun paalle

! lasersäde aktivoituu automaattisesti, kun työkalu kytketaän paälle

-kytke tyokalu pois pälta painamalla ja pitamalla pohjassa paapainiketta G 1 sekunnin ajan

Yksiköiden vaihtaminen

! oletusasetus ennen ensimmaistä käyttoa on metri

1

-paina ja pidä pohjassa paapainiketta G kytkeaksesi tyokalun paalle
-jatka paapainikkeen G painamista yli 2 sekunnin ajan, kunnes naytolle tuee haluttu mittayksikkö (jalka/ tuuma tai metri)
-vapauta päapainike G valitaksesi mittayksikon

2

-paina päapainiketta G kytkeäksesi tyokalun paalle
-paina ja pidä pohjassa YLOSpainiketta D valitaksesi erimittayksikon

• Mittaustilan valinta

-paina YLOs-D tai ALAS-painiketta E valitaksesi eri mittaustilat

• Yhden etaisyyden mittaaminen ⑧

-kun kytket tyokalun palle, oletusmittaustilana on yhden etaisyyden mittaaminen laser aktivoituna (katso vilkkuva laserin merkkivalo ⑦ a)
-Jos valitset etaisyystilan painamalla YLOS-D tai ALAS-painiketta E, laser ei valttamatta aktivodu automaatisesti (katso laserin merkkivalo ⑦ b),vaan vasta paapainikkeen G painamisen jalkeen
-kun lasersäde on aktivoitu, suuntaa se kohteseen
-paina päapainiketta G suorittaaksesi mittauksen (ja poistaaksesi laserin automaattisesti käytösta)

! pidä mielessä, etta työkalusuorittaa mittauksen sentakaosasta (työkalun pituus onsisällytetty mittaustulokseen)

-paina päapainiketta G aktivoidaksesi laserin, ja paina päapainiketta G uudelleen suorittaaksesi toisen peräkkäisen mittauksen (näytöllä voi nakyä enintään neljä mittausta)

• Pinta-alan mittaaminen ⑨

-paina päapainiketta Gaktivoidaksesi laserin
-suuntaa laser kohti ensimmäistä kohdetta (esim. leveys) ja paina paapainiketta G saadaksesi ensimmäisen mitan nakyviin ensimmaiselle riville
-suuntaa laser kohti toista kohdetta (esim. pituus) ja paina paapainiketta G saadaksesi toisen mitan nakyviin toiselle riville
-laser poistuu automaattisesti kaytosta ja laskettu pinta-ala nikyy alimmalla rivillä
-tee uusi mittaus painamalla paapainiketta G uudelleen

• Reaaliaikainen mittaus ⑩

-tatā tilaa voidaan käyttaa tyokalun likuttamiseen suhteessa kohteseen, ja naytolle tulee jatkuvasti paivittyvä etaisyys
-paina päpainiketta Gaktivoidaksesi laserin
-aloita mittaaminen painamalla
pääpainiketta G uudelleen, työkalu
alkaa piipata
-pointa laser kaytostä ja lopetamittaus painamalla paapainiketta Guudelleen

• Epasuora mittaaminen ①

-tamän tilan avulla voidaan laskea etäisyyksiä, joita ei saada mitattua esineen muodostaman esteem tai kohdepinnan puutteen vuoksi
-paina päpainiketta G aktivoidaksesi laserin
-aseta tyokalu kohtaan A ja tahtaa kohtaan B, niin naytolle tulee reaaliaikainen kulma

! jos naytolle tulee --, tyokalu on kallistunut liikaa vasemmalle tai oikealle eikä mittausta voida tehdä

-paina paapainiketta G uudelleen, niin naytolle tulevat mitattu etaisyys AB ja kulma ja etaisyydet a ja b lasketaan
! laskettu pituus a on ehdoton taso, ja kohtien a ja b vali on 90^g mikä voi poiketa todellisesta tilanteesta

• Digitalinen tasaus ⑫

-asetayokalu kulmanmittausalustankansa Fmitattavalle pinnalle
-näytolle tulee pinnan ja absoluuttisen tason valinen kulma

! jos naytolle tulee --, tyokalu on kallistunut liikaa eteen tai taakse eikä mittausta voida tehdä ⑫b

-jos haluat tasoittaa tyoskentelypinnan tai asettaa sen pystysuoraan, siirra pintaa, kunnes naytolla nikyy joko 0^ tai 90^
-jos poikkeama on alle ± 10^0^ tai 90^ kulmasta, naytolle tulevat hienosaatonuolet, joiden suunta ja korkeus vaihtelevat suhteessa kohteeseen 12c
-Absoluuttisen tason kayton sijaan voit myos maarittaa vertailukohdan painamalla ja pitamalla pohjassa

ALAS-painiketta E 1 sekunnin ajan; naytolle tulee REF. ja 0^ ,ja kulma voidaan nyt mitata suhteessa tahan vertailukohtaan

-paina ja pidä pohjassa ALASpainiketta E jälleen 1 sekunnin ajan poistaaksesi vertailukohdan ja palataksesi absolutiselle tasolle
-jos haluat sailyttta mittaustuloksen, paina papainiketta G, niin naytolle tulee teksti HOLD ja mitattu kulma
-paina päapainiketta G uudelleen vapauttaaksesi säilytétyn arvon

VINKKEJÄ

Kun naytolle tulee virheilmoituksia C, palaa alkuperaisen mittauksen naytttoon painamalla mita painiketta tahansa
Väärén mittausten mahdollisuutta ei voida sulkea pois eri pinnoille mitattaessa; ongelmalliset pinnat ovat seuraavat:

-lapinakyvat pinnat (esim. lasi, vesi)
-heijastavat pinnat (esim. kiillotettu metalli, lasi)
-huokoiset pinnat (esim. eristysmaterialiait)
-rakenteiset pinnat (esim. karkea valos, luonnonkivi)

Käytä nällä pinnoilla tarvittaessa
paperinpalaa tai laserin
kohdistuslevyä (ei mukana)

Värärn mittaustuloksen muita mahdollisia syita:

-mittaus suoritettiin mittausalueenulkopuolella
-lasersateen ja kohteen valinen kulma oli lian pieni
-Vastaanottolinssi B tai lasersateen aukko A oli huuruinen (johtuen esimerkiki nopeasta Iampotilamuutoksesta)

• Ilmakerrokset, joiden lampotilat vaihtelevat, tai epasuorasti vastaanotetut heijastukset voivat vaikuttaa mitattuun arvoon

HOITO / HUOLTO

Tata tyokalua ei ole tarkoitettu ammattikayttoon
- Suojaa mittaustyokalu kosteudelta ja suoralta auringonvalolta

• Alä aseta mittaustyökalua alttiiksi
  aärimmäisille lampötiloille tai
  lampötilan vaihteluille (voivat
  vaikuttaa mittaustyökalun tarkkuuteen)
  -älä esim. jatä sitä pitkäksi aikaa
  autoon
  -anna suurten lampötilavaihelujen
  jälkeen mittaustyökalun lampötilan
  tasaantua, ennen kuin käytät sitä
  Välta kovia iskuja tai mittaustyökalun pudottamista -mittauystókalun vauriot voivat vaikuttaa mittaustarkkuuteen -voimakkaan iskun tai putoamisen jälkeen tulee laserviivoja verrata tunnettuun pystysuoraan tai vaakasuoraan vertailuviivaan
• Pidä aina mittaustyökalu puhtaana
• Alä koskaan upota mittaustyökalua veteen tai muihin{nesteisiin
• Pyyhi pois lika kostealla pehmeallä rievulla
• Alä käytä puhdistusaineita tai liuottimia
• Puhdista erityisesti pinnat laserin ulostuloaukossa säännöllisesti ja varo nukkaa
• Jos sahkötyokalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa SKIL sopimushuollon tehtäväksi -toimita tyokalu sitä osiin purkamatta lahimpään SKIL-huoltoon (osoitteet ja tyokalun huoltokaava ovat tarjolla web-osoitteessa www.skil.com) ostotodiste mukaan liitetynä
• Ota huomioon, etta takuu ei kata tyokalun ylikuormituksesta tai vaarastakasittelysta johtuvia vahinkoja (katso SKILin takuuehdot oositteesta www.skil.com tai ktsy jalleenmyyjaltä)

YMPÄRISTÖNSUOJELU

• Alå havitä sahkötyokalua, paristoja, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita) -vanhoja sahkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/ ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sahkötyokalut on toimitettava

ongelmajatteen kerayspisteeseen ja ohjattava ymparistoystavalliseen kierratykseen

-symboli ④ muistuttaa tasta, kun kaytosta poisto tulee ajankohtaiseksi
