MANUALE UTENTE 1930 AA SKIL

Spegnimento automatico laser dopo ca. 20 sec. di inutilizzo utensile di misurazione dopo ca. 3 min di inattività (ca. 6 min in modalità di livellamento digitale)

• Importante: in condizioni sfavorevoli (per es. luce forte o scarso riesso) il campo e l’accuratezza di misurazione dell’utensile risultano ridotti ELEMENTI UTENSILE

A Uscita del raggio laser B Lente di ricezione C Display D Pulsante Su E Pulsante Giù F Base di misurazione degli angoli G Pulsante principale H Cavo di ricarica J Interfaccia caricabatteria SICUREZZA

• Leggere e osservare tutte le avvertenze e le istruzioni, per lavorare con lo strumento di misura in modo sicuro e senza pericoli

• Se l’attrezzatura viene usata in modo non specicato dal produttore, la protezione fornita dall’attrezzatura potrebbe non essere ecace

• Questo utensile è destinato alla misurazione di distanze in ambienti sia interni sia esterni mediante la proiezione di un raggio laser

• Se usato correttamente, questo utensile misura facilmente e accuratamente lunghezza, supercie e angoli

• Lo strumento di misura è adatto per il funzionamento esclusivamente in luoghi chiusi

• Questo utensile non è inteso per un uso professionale

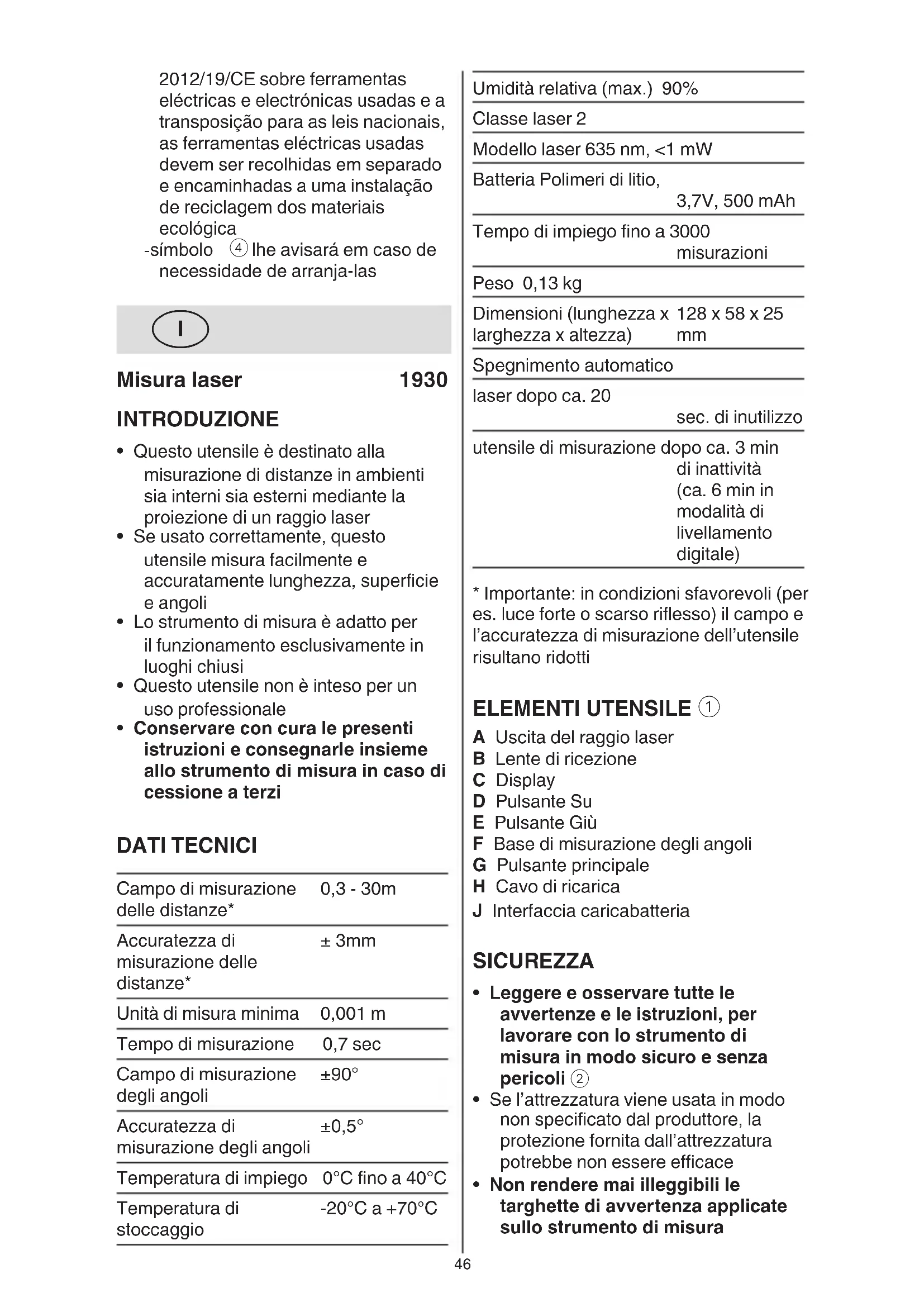

• Conservare con cura le presenti istruzioni e consegnarle insieme allo strumento di misura in caso di cessione a terzi DATI TECNICI Campo di misurazione delle distanze* 0,3 - 30m Accuratezza di misurazione delle distanze* ± 3mm Unità di misura minima 0,001 m Tempo di misurazione 0,7 sec Campo di misurazione degli angoli ±90° Accuratezza di misurazione degli angoli ±0,5° Temperatura di impiego 0°C no a 40°C Temperatura di stoccaggio -20°C a +70°C47 caricarla completamente con il caricabatteria prima del primo uso dell'elettroutensile) ! leggere e seguire le istruzioni fornite assieme al caricabatteria o all’alimentatore - usare solo caricabatterie o alimentatori con una tensione in uscita di 5V e una corrente in uscita di ≥0.5A - collegare il cavo del caricabatteria H sia con il caricabatteria e l’alimentatore (non incl. di serie) sia con l’interfaccia caricabatteria J - quando viene connesso, l’utensile si accende e l’indicatore livello batteria

inizia a lampeggiare - la ricarica è completa quando l’indicatore del livello batteria smette di lampeggiare e viene visualizzata la batteria piena - rimuovere il cavo di ricarica H dall’utensile oppure, se rimane collegato, l’utensile si spegne dopo ca. mezz’ora

• Indicatore del livello batteria

- durante l’uso, l’indicatore del livello batteria sul display indica la capacità rimanente della batteria

• Acceso/spento - premere il pulsante principale G per accendere l’utensile ! il raggio laser si attiva automaticamente quando l’utensile viene acceso - premere e tenere premuto il pulsante principale G per 1 secondo per spegnere l’utensile

• Cambiare le unità ! l’ impostazione di default prima del primo uso è in metri

- premere e tenere premuto il pulsante principale G per accendere l’utensile - continuare a premere il pulsante G per più di 2 secondi, nché l’unità di misura desiderata (piedi/pollici o metri) viene visualizzata - rilasciare il pulsante principale G per selezionare l’unità di misura

- premere il pulsante principale G per accendere l’utensile - premere e tenere premuto il

• -In caso di utilizzo di dispositivi di comando o di regolazione di natura diversa da quelli riportati in questa sede oppure qualora si seguano procedure diverse vi è il pericolo di provocare un’esposizione alle radiazioni particolarmente pericolosa

• Non dirigere mai il raggio laser verso persone oppure animali ed evitare di guardare direttamente il raggio laser o di guardarne il riesso (il raggio laser potrebbe abbagliare le persone, provocare incidenti o danneggiare gli occhi)

• Se un raggio laser dovesse colpire un occhio, chiudere subito gli occhi e distogliere immediatamente la testa dal raggio

• Non eettuare modiche al dispositivo laser

• Far riparare lo strumento di misura da personale specializzato qualicato e solo con pezzi di ricambio originali (in tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura)

• Non permettere a bambini di utilizzare lo strumento di misura laser senza sorveglianza (vi è il pericolo che abbaglino involontariamente altre persone)

• Evitare di impiegare lo strumento di misura in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri inammabili (nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori)

SPIEGAZIONE DEI SIMBOLI

Leggere il manuale di istruzioni prima dell’uso

Radiazioni al laser / Non guardare direttamente nel raggio / Prodotto laser classe 2 USO

! La batteria fornita è parzialmente caricata (per garantire la piena capacità della batteria,48 costantemente aggiornata viene visualizzata - premere il pulsante principale G per accendere il laser - premere nuovamente il pulsante principale G per iniziare a misurare, l’utensile inizierà a emettere un bip - premere nuovamente il pulsante principale G per disattivare il laser e terminare la misurazione

• Misurazione indiretta

- questa modalità può essere usata per calcolare distanze che non possono essere misurate a causa di un’ostruzione da parte di un ostacolo o dell’assenza di una supercie target - premere il pulsante principale G per accendere il laser - posizionare l’utensile nel punto A e puntare il punto B, l’angolo in tempo reale viene visualizzato ! se il display visualizza --.-º, l’utensile è inclinato troppo a sinistra o destra ed è impossibile eettuare la misurazione - premere nuovamente il pulsante principale G e la distanza AB misurata e l’angolo vengono visualizzati e le distanze a e b vengono calcolate ! la lunghezza calcolata è assolutamente piana e l’angolo tra a e b è 90º, con una possibile dierenza rispetto alla situazione reale

- posizionare l’utensile con la base di misurazione degli angoli F sulla supercie da misurare - il display visualizza l’angolo tra la supercie e il piano assoluto ! se il display visualizza --.-º, l’utensile è inclinato troppo in avanti o indietro ed è impossibile eettuare la misurazione

- per livellare o mettere a piombo una supercie di lavoro, spostare la supercie, nché il display mostra 0° o 90° - se la deviazione non è superiore a ±10º di 0° e 90°, vengono visualizzate delle frecce di regolazione ne che variano in direzione e altezza rispetto pulsante UP D per selezionare un’unità di misura diversa

• Selezionare la modalità di misurazione - premere il pulsante UP D o DOWN E per selezionare le diverse modalità di misurazione

• Misurazione di distanze singole

- quando si accende l’utensile, la modalità di misurazione standard è la misurazione a distanza singola con laser attivato (v. indicatore laser lampeggiante

- selezionando la modalità di distanza premendo il pulsante UP D o DOWN E, il laser potrebbe non attivarsi automaticamente (v. indicatore laser

b), ma soltanto dopo aver premuto il pulsante principale G - con il raggio laser attivato, puntare il laser sull’obiettivo - premere il pulsante principale G per eettuare una misurazione (e disattivare automaticamente il laser) ! tenere presente che l’utensile misura dal retro (la lunghezza dell’utensile viene inclusa nel risultato della misurazione) - premere il pulsante principale G per attivare il laser e premere nuovamente il pulsante principale G per eettuare una misurazione consecutiva (è possibile visualizzare no a 4 misurazioni)

• Misurazione di un’area

- premere il pulsante principale G per accendere il laser - puntare il primo obiettivo (p.es. larghezza) e premere il pulsante principale G per visualizzare la prima dimensione nella prima riga - puntare il secondo obiettivo (p.es. lunghezza) e premere il pulsante principale G per visualizzare la seconda dimensione nella seconda riga - il laser viene automaticamente disattivato e l’area calcolata viene visualizzata nell’ultima riga - premere nuovamente il pulsante principale G per eettuare una nuova misurazione

• Misurazione in tempo reale

- Questa modalità può essere usata per spostare l’utensile relativo all’obiettivo e la distanza49 MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Proteggere lo strumento di misura da liquidi e dall’esposizione diretta ai raggi solari

• Non esporre mai lo strumento di misura a temperature oppure a sbalzi di temperatura estremi (possono pregiudicare la precisione dello strumento di misura) - p.es. non lasciarlo per lungo tempo in macchina - lasciare adattare alla temperatura ambientale lo strumento di misura prima di metterlo in funzione

• Evitare urti oppure cadute violente dello strumento di misura - danneggiamenti dello strumento di misura possono pregiudicarne la precisione - dopo un urto o una caduta violenta eettuare il controllo delle linee laser confrontandoli con una linea di riferimento orizzontale o verticale nota

• Avere cura di tenere lo strumento di misura sempre pulito

• Non immergere mai lo strumento di misura in acqua oppure in liquidi di altra natura

• Pulire ogni tipo di sporcizia utilizzando un panno umido e morbido

• Non utilizzare mai prodotti detergenti e neppure solventi

• Pulire regolarmente specialmente le superci dell’uscita del raggio laser prestando particolare attenzione alla presenza di peluria

• Se nonostante gli accurati procedimenti di produzione e di controllo l’utensile dovesse guastarsi, la riparazione va fatta eettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL - inviare l’utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l’indirizzo ed il disegno delle parti di ricambio dell’utensile sono riportati su www.skil.com)

• Tenere presente che danni causati da sovraccarico o utlizzo improprio all’obiettivo

- invece di usare un piano assoluto, è possibile impostare un riferimento premendo e tenendo premuto il pulsante DOWN E per 1 secondo; il display visualizza REF. e 0°, ora l’angolo può essere misurato rispetto al suo riferimento - premere nuovamente e tenere premuto il pulsante DOWN E per 1 secondo per rimuovere il riferimento e tornare al piano assoluto - per mantenere una misura, premere il pulsante principale G e il display visualizza HOLD e l’angolo misurato - premere nuovamente il pulsante principale G per rilasciare la funzione “hold” CONSIGLIO PRATICO

• Quando sul display vengono visualizzati dei messaggi d’errore C, premere un pulsante qualsiasi per tornare alla visualizzazione di misurazione iniziale

• Misurazioni errate non possono essere escluse quando si misurano superci diverse; le superci problematiche sono: - superci trasparenti (per es. vetro, acqua) - superci riettenti (per es. metallo lucido, vetro) - superci porose (per es. materiali isolanti) - superci strutturate (per es. intonaco rustico, pietra naturale) Se necessario, usare un pezzo di carta o una piastra per obiettivo laser (non inclusa) su tali superci

• Altre possibili cause di misurazione errata: - misurazione eseguita al di fuori del campo di misurazione - angolo tra il raggio laser e la supercie da misurare troppo piccolo - lente di ricezione B o apertura del raggio laser A appannate (ad es. a causa di un rapido cambiamento della temperatura)

• Non gettare l’elettroutensile, le batterie, gli accessori e l’imballaggio con i riuti domestici (solo per Paesi UE) - secondo la Direttiva Europea 2012/19/CE sui riuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, gli elettroutensili esausti devono essere raccolti separatamente, al ne di essere reimpiegati in modo eco-compatibile - il simbolo

vi ricorderà questo fatto in fase di smaltimento
