MANUALE UTENTE 0511 AB SKIL

Livella laser multifunzione 0511

INTRODUZIONE

• Lo strumento di misura è adatto per rilevare e verificare linee orizzontali e verticali
• Lo strumento di misura è adatto per il funzionamento esclusivamente in luoghi chiusi
• Questo utensile non è inteso per un uso professionale
• Conservare con cura le presenti istruzioni e consegnarle insieme allo strumento di misura in caso di cessione a terzi

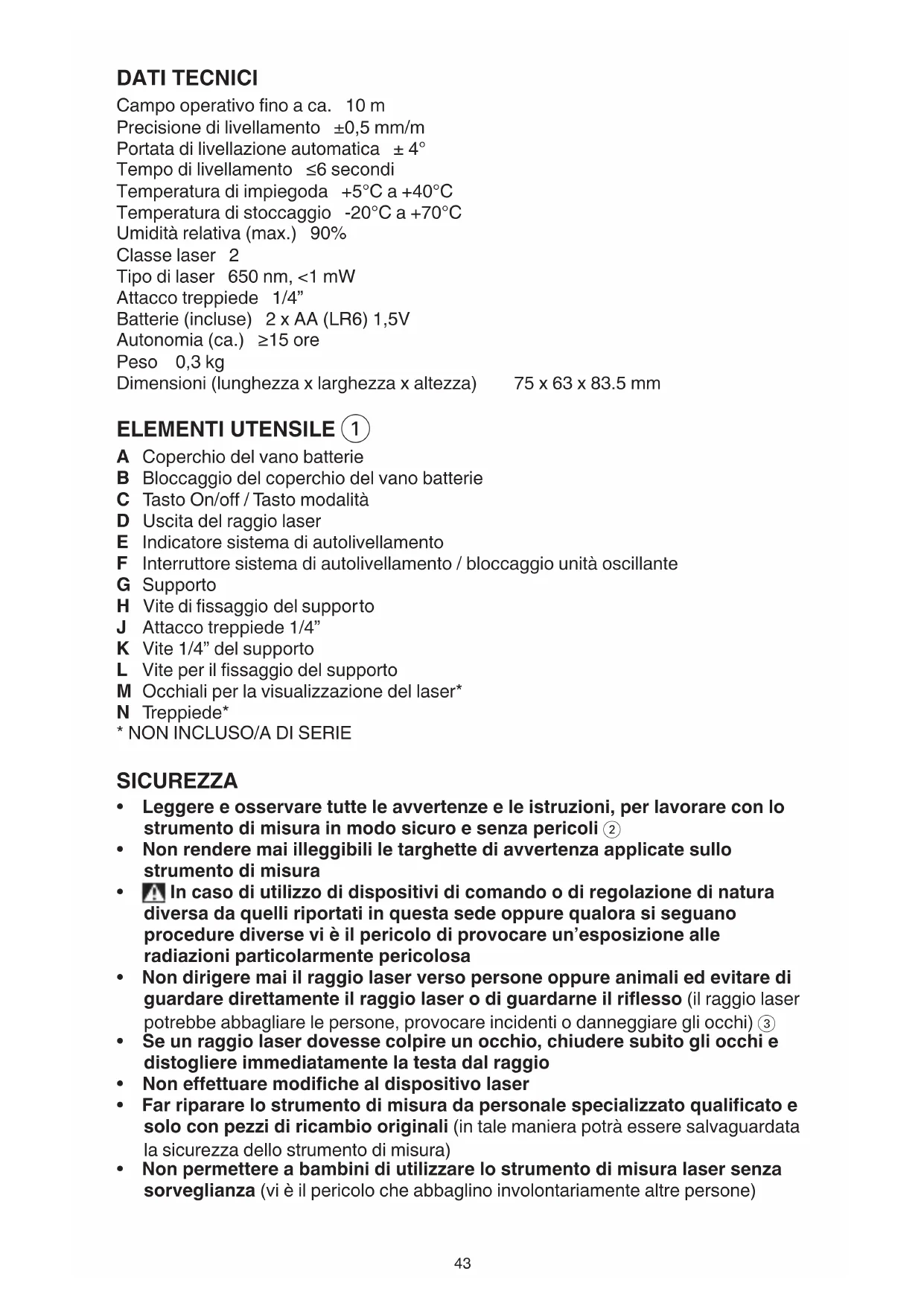

DATI TECHNICI

Campo operativo fino a ca. 10m

Precisionedlivellamento ± 0,5mm / m

Portata di livellazione automatica ± 4°

Tempo di livellamento ≤ 6 secondi

Temperatura di impiegoda +5^ a +40^

Temperatura di stoccaggio -20°C a +70°C

Umidità relativa (max.) 90%

Classe laser 2

Tipodi laser 650 nm, < 1 mW

Attacco treppiede 1/4"

Batterie (incluse) 2 × AA (LR6) 1,5V

Autonomia (ca.) ≥ 15 ore

Peso 0,3 kg

Dimensioni (lunghezza x larghezza x altezza) 75 x 63 x 83.5 mm

ELEMENTI UTENSILE 1

B Bloccaggio del coperchio del vano batterie

C Tasto On/off / Tasto modalità

D Uscita del raggio laser

E Indicatore sistema di autolivellamento

F Interruttore sistema di autolivellamento / bloccaggio unità oscillante

G Supporto

H Vite di fissaggio del supporto

J Attacco treppiede 1 / 4

K Vite 1/4" del supporto

L Vite per il fissaggio del supporto

M Occhiali per la visualizzazione del laser*

N Treppiede*

* NON INCLUSO/A DI SERIE

SICUREZZA

• Leggere e osservare tutte le avventenze e le istruzioni, per lavorare con lo strumento di misura in modo sicuro e alla pericoli ②
  Non renderere mai illeggibili le targhette di avvertenza applicate sullo strumento di misura
• In caso di utilizzo di dispositivi di commando o di regolazione di natura diversa da quelli riportati in questa sede oppure qualora si seguano procedure diverse vi è il pericolo di provocare un'esposizione alle radiazioni particolarmente pericolosa
  Non dirigere mai il raggio laser verso persona oppure animali ed evitare di guardare direttamente il raggio laser o di guardarne il riflesso (il raggio laser potrebbe abbagliare le persone, provocare incidenti o danneggiare gli occhi) ③
• Se un raggio laser dovesse colpire un occhio, chiudere subito gli occhi e distogliere immediatamente la testa dal raggio
  Non effettuare modifiche al dispositivo laser

• Far riparare lo strumento di misura da personale specializzato qualificato e solo con pezzi di ricambio originali (in tale maniera potra essere salvaguardata la sicurezza dello strumento di misura)
  Non permettere a bambini di utilizzare lo strumento di misura laser senza sorveglianza (vi è il pericolo che abbaglino involontariamente altre persone)

• Evitare di impiegare lo strumento di misura in ambienti soggetti al rischio di esplizioni e nei quali si trovino liquidi, gas oppure polveri inflammabili (nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori)

SPIEGAZIONE DEI SIMBOLI PRESENTI SULL'UTENSILE

② Leggere il manuale di istruzioni prima dell'uso
③ Radiazioni al laser / Non guardare direttamente nel raggio / Prodotto laser classe 2
Non gettare l'utensile elettrico e gli batterie tra i rifiuti domestici

USO

• Applicazione/sostituzione delle batterie

• per il funzionamento dello strumento di misura si consiglia l'impiego dei batterie alcaline-manganese

• nonutilizzare batterie ricaricabili
• per aprire il coperchio del vano batterie A premere sul bloccaggio B e sollevare il coperchio del vano batterie
• inserire 2 batterie AA/LR06 (prestare attenzione alla corretta polarizzazione)
• sostituire sempre contemporaneamente toutes le batterie
• utilizzato esclusivamente batterie che siano di uno stesso produttore e che abbiano la stessa capacité.

• in caso di non utilizzato per periodi di tempo molto lunghi, estrarre le batterie dallo strumento di misura (in caso di periodi di deposito molto lunghi, le batterie possono subire corrosioni oppure e si possono scaricare)

• Acceso/spento

• per l'accensione dello strumento di misura premere il tasto on/off C l'accensione, lo strumento di misura emette un raggio laser dall'uscita D)
  ! non dirigere mai il raggio laser su persona oppure su animali ed evitare di guardare direttamente il raggio laser ancche da distanze maggiori

• per spegnere lo strumento di misura, premere il tasting on/off C sono a far scomparire l'indicazione E
• spingere l'interruttore F in posizione ⑥ per bloccare l'unità oscillante
• non lasciare mai lo strumento di misura alla custodia quando è acceso ed avere cura di spegnere lo strumento di misura subito dopo l'utilizzo (vi è il pericolò che altre persone potrebbero essere abbagliate dal raggio laser)
• se lo strumento di misura non viene utilizzato, togliere l'alimentazione per risparmiare elettricità

Modi operativi

• tutte le modalità sono selezionabili CON livellamento automatico (posizione ⑤) o SENZA livellamento automatico (posizione ⑥)
• premere il tasto C finché la modalità desiderata non sare impostata

1) Modalità con linee perpendiculari: lo strumento di misura genera una linea laser orizzontale e una verticale ⑦ ⑧
2) Modalità con linee orizzontali: lo strumento di misura genera una linea laser orizzontale (9)
3) Modalità con linee verticali: lo strumento di misura genera una linea laser verticale ⑩

• Utilizzato del sistema di autolivellamento

• sistemare lo strumento di misura su una base orizzontale e stabile, oppure fissarlo all'apposto treppiede N o alcora sul supporto in dotazione

• spingere l'interruttre F in posizione ⑤ (l'indicatore E si accenderà con luce verde)

• qualora il livellamento automatico non sia possibile, ad esempio se la superficie di appoggio dello strumento di misura si scosta alla linea orizzontale di altre 4^ , le linee laser lampeggeranno e l'indicatore E si accenderà con luce rossa

• in quello caso posizionare lo strumento di misura orizzontalmente ed attendere l'autolivellamento

• quando lo strumento di misura sare rientrato nel campo di autolivellamento ± 4^ , le linee laser saranno visibili con luce fissa e l'indicatore E si accenderà con luce verde
• al di fuori del Campo di autolivellamento di ± 4^ non è possibile lavorare con l'autolivellamento poiché altrimenti non può essere garantito lo scorrimento delle linee laser ad angolo retto una rispetta all'altra
• in caso di urti o di modifiche di posizione durante l'esercizio, lo strumento di misura esegue di nuovo un'operazione automatica di livellamento

• in seguito ad una nuova operazione di livellamento, per evitare errorsi si deve controllare la posizione orizzontale o verticale del raggio lineare in relazione ai punti di riferimento

• Operare sanza il sistema di autolivellamento

• spingere l'interruttore F in posizione (6) (l'indicatore E si accenderà con lucer rossa)

• in caso di sistema di autolivellamento spento è possible tenere lo strumento di misura a mano libera o posizionarlo su un supporto inclinato

• le linee laser non sono più necessariamente perpendiculari fra loro

• Fissaggio tramite supporto

• con l'ausilio del supporto G è possible fissare lo strumento di misura a oggetti differenti con uno spessore da 10 a 60 mm, ad es. adassi verticali o orizzontali oppure tubi

• allentare la vite di fissaggio H, posizionare il supporto nelippo desiderato e serrare di nuovo saldamente la vite di fissaggio
• aplicare lo strumento di misura con l'attacco treppiede J sulla vite 1/4" K del supporto e serrare saldamente con poca forza sul supporto stesso

I non serrare troppo saldamente lo strumento di misura poiché in caso contrario potrebbe venire danneggiato

• allineare il supporto grossolanamente prima di accendere lo strumento di misura; per effettuare esta operazione allentare la vite di fissaggio L, muovere lo strumento di misura in una posizione orizzontale all'altezza desiderata e serrare di nuovo saldamente la vite di fissaggio

CONSIGLIO PRATICO

• Per la marcatura utilizzare sempre e soltanto il centro della linea laser (la larghezza della linea laser cambia con la distanza)

• Occhiali visori per raggio laser (non inclusi di seri)

• gli occhiali visori per raggio laser M ① filtrano la luce ambientale

• in quello modo la luce rossa del laser risulta piùvisible
• non utilizzato gli occhiali visori per raggio laser come occhiali di protezione (gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere alla radiazione laser)

• non utilizzato gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli (gli occhiali visori per raggio laser non sono in grado di offrir une completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche)

• Utilizzato del treppiede (non incluso di serie)

• il treppiede N ① permette di averere una base di misurazione stabile e regolabile in altezza

• posizionare lo strumento di misura con l'attacco treppiede J sulla filettatura da 1/4 del treppiede e serrarlo con la vite di arresto del treppiede stesso

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari

• Non esporre mai lo strumento di misura a temperature oppure a sbalzi di temperatura estremi (possoono pregiudicare la precisione dello strumento di misura)

• p.es. non lasciarlo per lungo tempo in macchina

• lasciare adattare alla temperatura ambientale lo strumento di misura prima di metterlo in funzione

• Evitare urti oppure cadute violente dello strumento di misura

• danneggiamenti dello strumento di misura possono pregiudicarme la precisione

• dopo un urto o una caduta violenta effettuare il controllo delle linee laser confrontandoli con una linea di riferimento orizzontale o verticalenota

• Se lo strumento di misura viene trasportato spostare l'interruttore F ① in posizione di blocco ⑥ (in quello modo vene bloccata l'unità oscillante che altrimenti potrebbe venire danneggiata in caso di movimenti violenti)

• Avere cura di tenere lo strumento di misura sempre pulito
  Non immershere mai lo strumento di misura in acqua oppure in liquidi di altra natura

• Pulire agli tipo di sporcizia utilizzando un panno umido e morbido
  Nonutilizzare mai prodotti detergenti e neppure solventi
• Pulire regolarmente specialmente le superfici dell'uscita del raggio laser prestando particolare attenzione alla presenza di peluria

• Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL

• inviare l'utensile non smontato assieme alle prove di acquireo al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

TUTELA DELL'AMBIENTE

• Non gettare l'utensile elettrico, gli batterie, gli accessori e l'imballaggio tra i rifiuti domestici (solo per paesi UE)

• secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici ESAusti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatible

• il symbolo ④ vi ricorderà quello fatto quando dovrete eliminarle
