KASUTUSJUHEND 0511 AB SKIL

Ristjoonlaser 0511 SISSEJUHATUS

• Mõõteseade on ette nähtud horisontaal- ja vertikaaljoonte kindlakstegemiseks ja kontrollimiseks

• Mõõteseade on ette nähtud kasutamiseks üksnes sisetingimustes

• See tööriist pole mõeldud professionaalseks kasutamiseks

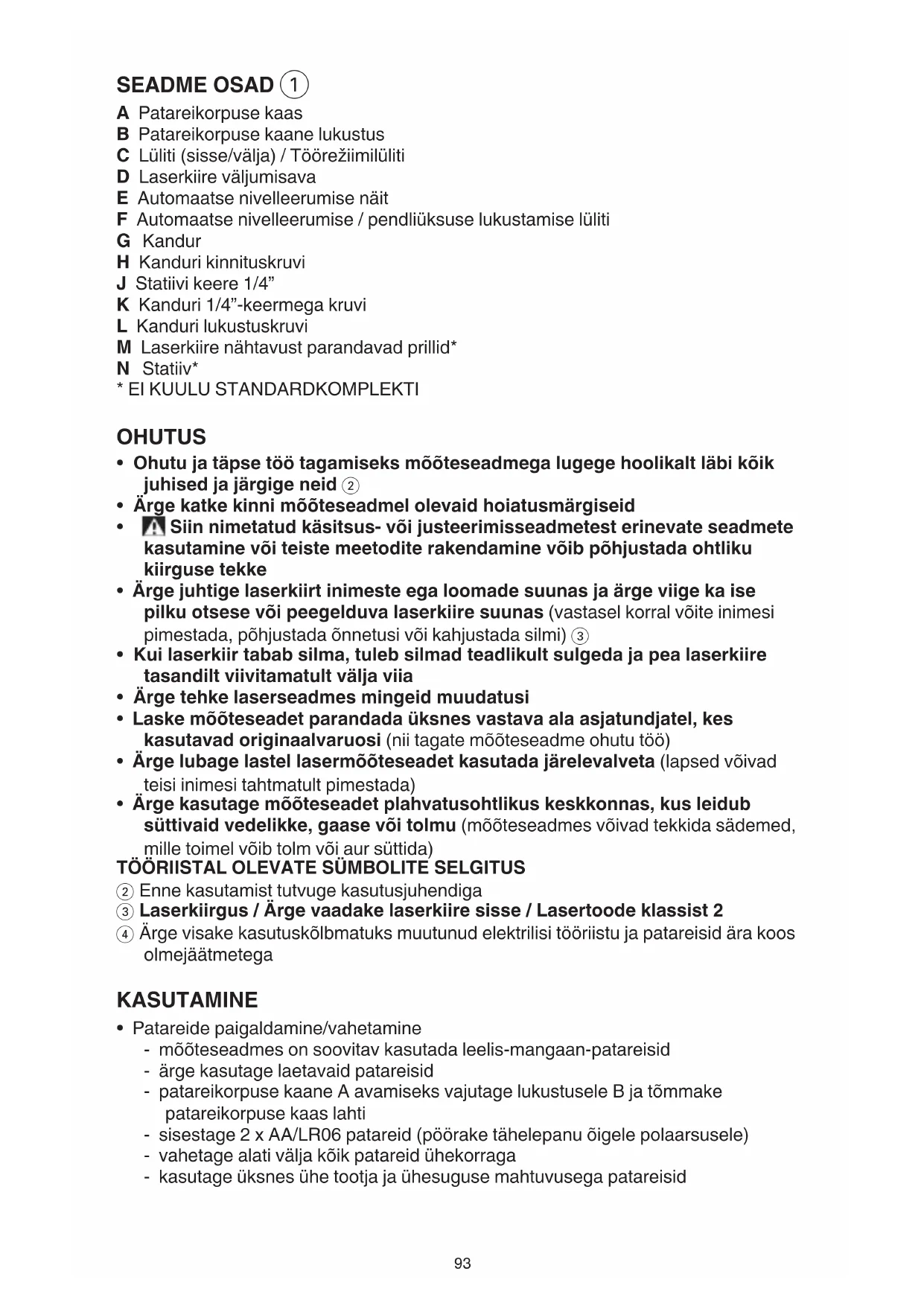

• Hoidke need juhised hoolikalt alles ja mõõteseadme edasiandmisel pange kaasa ka juhised TEHNILISED ANDMED Tööpiirkond kuni ca 10 m Nivelleerumistäpsus ±0,5 mm/m Automaatne loodimispiirkond ± 4° Nivelleerimisaeg ≥6 s Töötemperatuur +5°C kuni +40°C Säilitustemperatuur -20°C kuni +70°C Suhteline niiskus (max) 90% Laseri klass 2 Laseri tüüp 650 nm, <1 mW Statiivi keere 1/4” Patareid (kaasas) 2 x AA (LR6) 1,5V Tööaeg (ca) ≤15 tundi Kaal 0,3 kg Mõõtmed (pikkus x laius x kõrgus) 75 x 63 x 83,5 mm93 SEADME OSAD 1 A Patareikorpuse kaas B Patareikorpuse kaane lukustus C Lüliti (sisse/välja) / Töörežiimilüliti D Laserkiire väljumisava E Automaatse nivelleerumise näit F Automaatse nivelleerumise / pendliüksuse lukustamise lüliti G Kandur H Kanduri kinnituskruvi J Statiivi keere 1/4” K Kanduri 1/4”-keermega kruvi L Kanduri lukustuskruvi M Laserkiire nähtavust parandavad prillid* N Statiiv*

• EI KUULU STANDARDKOMPLEKTI OHUTUS

• Ohutu ja täpse töö tagamiseks mõõteseadmega lugege hoolikalt läbi kõik juhised ja järgige neid 2

• Ärge katke kinni mõõteseadmel olevaid hoiatusmärgiseid

Siin nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamine või teiste meetodite rakendamine võib põhjustada ohtliku kiirguse tekke

• Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas (vastasel korral võite inimesi pimestada, põhjustada õnnetusi või kahjustada silmi) 3

• Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia

• Ärge tehke laserseadmes mingeid muudatusi

• Laske mõõteseadet parandada üksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi (nii tagate mõõteseadme ohutu töö)

• Ärge lubage lastel lasermõõteseadet kasutada järelevalveta (lapsed võivad teisi inimesi tahtmatult pimestada)

• Ärge kasutage mõõteseadet plahvatusohtlikus keskkonnas, kus leidub süttivaid vedelikke, gaase või tolmu (mõõteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida)

TÖÖRIISTAL OLEVATE SÜMBOLITE SELGITUS

2 Enne kasutamist tutvuge kasutusjuhendiga 3 Laserkiirgus / Ärge vaadake laserkiire sisse / Lasertoode klassist 2 4 Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu ja patareisid ära koos olmejäätmetega KASUTAMINE

• Patareide paigaldamine/vahetamine - mõõteseadmes on soovitav kasutada leelis-mangaan-patareisid - ärge kasutage laetavaid patareisid - patareikorpuse kaane A avamiseks vajutage lukustusele B ja tõmmake patareikorpuse kaas lahti - sisestage 2 x AA/LR06 patareid (pöörake tähelepanu õigele polaarsusele) - vahetage alati välja kõik patareid ühekorraga - kasutage üksnes ühe tootja ja ühesuguse mahtuvusega patareisid94 - kui Te mõõteseadet pikemat aega ei kasuta, võtke patareid seadmest välja (patareid võivad pikemal seismisel korrodeeruda või iseeneslikult tühjeneda)

mõõteseadme sisselülitamiseks vajutage lülitile (sisse/välja) C (mõõteseade saadab kohe pärast sisselülitamist laserkiire väljumisavast D välja laserkiire) ! ärge suunake laserkiirt inimeste ega loomade peale ning ärge vaadake laserkiire poole ka mitte suurema vahemaa tagant - mõõteseadme väljalülitamiseks vajutage lülitile (sisse/välja) C seni, kuni näit E kustub - pendliüksuse lukustamiseks lükake lüliti F asendisse 6 - ärge jätke sisselülitatud seadet järelevalveta ja lülitage seade pärast kasutamist välja (laserkiir võib teisi inimesi pimestada) - energia säästmiseks lülitage mõõteseade välja, kui te seda ei kasuta

• Kasutusviisid - kõiki režiime saab valida nii KOOS (asend 5) kui ka ILMA automaatse nivelleerumiseta (asend 6) - vajutage töörežiimi nupule C seni, kuni soovitud režiim on välja reguleeritud

1) Ristjoonrežiim: mõõteseade saadab horisontaalse ja vertikaalse laserkiire

2) Horisontaalrežiim: mõõteseade saadab horisontaalse laserkiire 9

3) Vertikaalrežiim: mõõteseade saadab vertikaalse laserkiire 0

• Automaatne nivelleerumine - asetage mõõteseade horisontaalsele stabiilsele alusele või kinnitage statiivile N või tarnekomplekti kuuluvale kandurile - lükake lüliti F asendisse 5 (näit E süttib rohelise tulega) - kui automaatne nivelleerumine ei ole võimalik, nt kuna mõõteseadme kõrvalekalle horisontaalist on suurem kui 4°, hakkavad laserkiired vilkuma ja näit E süttib punase tulega - sellisel juhul seadke mõõteseade horisontaalselt ja oodake ära automaatne nivelleerumine - niipea kui mõõteseade on taas automaatse nivelleerumise vahemikus ±4°, põlevad laserkiired pidevalt, näit E süttib rohelise tulega - väljaspool automaatse loodimise vahemikku ±4° ei ole automaatse loodimise kasutamine võimalik, kuna ei ole tagatud, et laserjooned kulgevad teineteise suhtes täisnurga all - rappumise või asendi muutumise korral töö ajal nivelleerub seade automaatselt uuesti - vigade vältimiseks kontrollige pärast uut nivelleerumist horisontaalse või vertikaalse laserjoone asendit võrdluspunkti suhtes

• Töötamine ilma automaatse nivelleerumiseta - lükake lüliti F asendisse 6 (näit E süttib punase tulega) - kui automaatse nivelleerumise funktsioon on välja lülitatud, saate seadet vabalt käes hoida või kaldpinnale asetada - laserkiired ei pruugi kulgeda teineteise suhtes vertikaalselt

• Kinnitamine kanduri abil - kanduri G abil saate kinnitada mõõteseadet mitmesuguste esemete külge, mille paksus on 10 kuni 60 mm, nt vertikaalsete või horisontaalste lattide või torude külge - keerake lahti kinnituskruvi H, asetage kandur soovitud kohta ja keerake kinnituskruvi uuesti kinni - asetage mõõteseade statiivi keermega J kanduri 1/4”-kruvi K peale ja pingutage see mõõdukat jõudu rakendades kinni95 ! ärge keerake mõõteseadet liiga tugevasti kinni, vastasel korral võib mõõteseade kahjustada saada - enne mõõteseadme sisselülitamist reguleerige välja kanduri ligikaudne asend; selleks keerake lahti lukustuskruvi L, seadke mõõteseade soovitud kõrgusel rõhtasendisse ja keerake lukustuskruvi uuesti kinni TÖÖJUHISED

• Märgistamiseks kasutage alati ainult laserjoone keskpunkti (laserjoone laius muutub kauguse muutudes)

• Laserkiire nähtavust parandavad prillid (ei sisaldu standardvarustuses) - laserkiire nähtavust parandavad prillid M 1 elimineerivad ümbritseva valguse - tänu sellele võtab silm laserkiire punast valgust paremini vastu - ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena (prillid muudavad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest) - ärge kasutage laserkiire nähtavust parandavaid prille päikseprillide ega kaitseprillidena mootorsõidukit juhtides (laserkiire nähtavust parandavad prillid ei anna täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet)

• Töö statiiviga (ei sisaldu standardvarustuses) - statiiv N 1 on stabiilne, reguleeritava kõrgusega alus - asetage mõõteseade nii, et statiivi ühenduskoht J jääb kohakuti statiivi 1/4”-keermega ja kruvige see statiivi lukustuskruviga kinni HOOLDUS/TEENINDUS

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Kaitske mõõteseadet niiskuse ja otsese päikesekiirguse eest

• Ärge hoidke mõõteseadet väga kõrgetel ja väga madalatel temperatuuridel, samuti vältige temperatuurikõikumisi (võib seadme mõõtetäpsus väheneda) - ärge jätke seadet näiteks pikemaks ajaks autosse - laske mõõteseadmel enne kasutuselevõttu keskkonna temperatuuriga kohaneda

• Vältige mõõteseadmele avalduvaid tugevaid lööke ja ärge laske mõõteseadmel kukkuda - mõõteseadme kahjustused võivad mõjutada mõõtetäpsust - pärast tugevat lööki või kukkumist võrrelge laserjooni kontrollimiseks mõne kindla horisontaal- või vertikaaljoonega

• Lükake lüliti F 1 lukustusasendisse 6, kui te mõõteseadet transpordite (seeläbi lukustub pendliüksus, mis võib vastasel korral tugeva liikumise tõttu kahjustada saada)

• Hoidke mõõteseade alati puhas

• Ärge kastke mõõteseadet vette ega teistesse vedelikesse

• Pühkige seade puhtaks niiske, pehme lapiga

• Ärge kasutage puhastusvahendeid ega lahusteid

• Puhastage regulaarselt laseri väljumisava ümber olevat pinda ja eemaldage ebemed

• Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILi elektriliste käsitööriistade volitatud remonditöökojas - toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)96 KESKKOND

• Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu, patareisid, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele) - vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta - seda meenutab Teile sümbol 4
