КОРИСНИЧКИ ПРИРАЧНИК 0511 AB SKIL

• Мерниот уред е наменет за одредување и проверка на хоризонтални и вертикални линии

• Мерниот уред е исклучиво наменет за употреба во затворени простории

• Овој алат не е наменет за професионална употреба

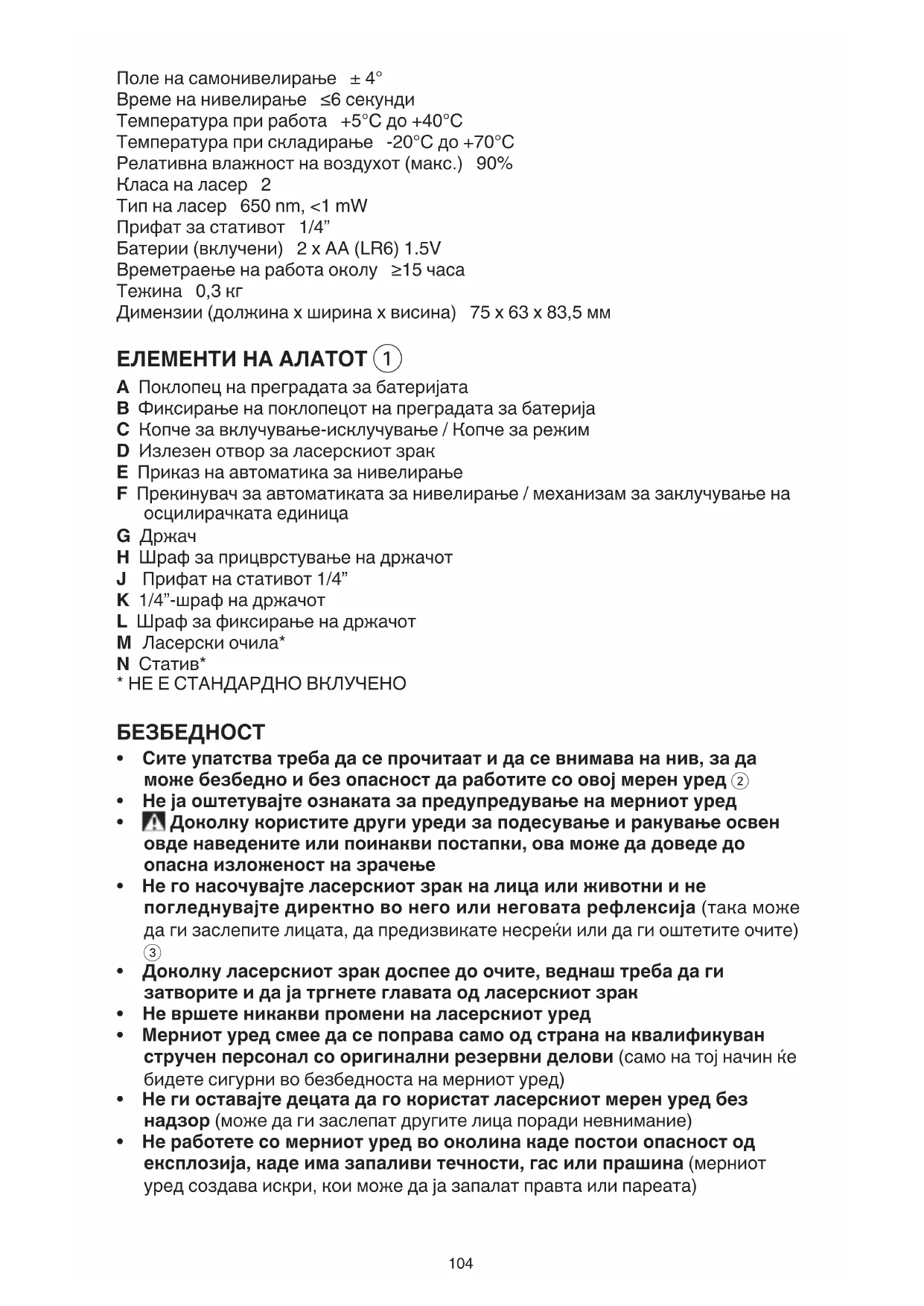

• Доброчувајтегиовиеупатстваипредадетегизаедносомерниотуред ТЕХНИЧКИПОДАТОЦИ Работно поле до околу. 10 м Точност при нивелирање ±0,5 мм/м104 Поле на самонивелирање ± 4° Време на нивелирање ≥6 секунди Температура при работа +5°C до +40°C Температура при складирање -20°C до +70°C Релативна влажност на воздухот (макс.) 90% Класа на ласер 2 Тип на ласер 650 nm, <1 mW Прифат за стативот 1/4” Батерии (вклучени) 2 x AA (LR6) 1.5V Времетраење на работа околу ≤15 часа Тежина 0,3 кг Димензии (должина x ширина x висина) 75 x 63 x 83,5 мм ЕЛЕМЕНТИНААЛАТОТ1 A Поклопец на преградата за батеријата B Фиксирање на поклопецот на преградата за батерија C Копче за вклучување-исклучување / Копче за режим D Излезен отвор за ласерскиот зрак E Приказ на автоматика за нивелирање F Прекинувач за автоматиката за нивелирање / механизам за заклучување на осцилирачката единица G Држач H Шраф за прицврстување на држачот J Прифат на стативот 1/4” K 1/4”-шраф на држачот L Шраф за фиксирање на држачот M Ласерски очила* N Статив*

• Нејаоштетувајтеознакатазапредупредувањенамерниотуред

Доколкукориститедругиуредизаподесувањеиракувањеосвен овденаведенитеилипоинаквипостапки,оваможедадоведедо опаснаизложеностназрачење

• Негонасочувајтеласерскиотзракналицаилиживотниине погледнувајтедиректновонегоилинеговатарефлексија (така може да ги заслепите лицата, да предизвикате несреќи или да ги оштетите очите)

• Доколкуласерскиотзракдоспеедоочите,веднаштребадаги затворитеидајатргнетеглаватаодласерскиотзрак

• Невршетеникаквипромениналасерскиотуред

• Мерниотуредсмеедасепоправасамоодстрананаквалификуван струченперсоналсооригиналнирезервниделови (само на тој начин ќе бидете сигурни во безбедноста на мерниот уред)

• Негиоставајтедецатадагокористатласерскиотмеренуредбез надзор (може да ги заслепат другите лица поради невнимание)

• Неработетесомерниотуредвооколинакадепостоиопасностод експлозија,кадеимазапаливитечности,гасилипрашина (мерниот уред создава искри, кои може да ја запалат правта или пареата)105 ОБЈАСНУВАЊЕЗАСИМБОЛИТЕЗААЛАТОТ 2 Пред употреба прочитајте го прирачникот за употреба 3 Ласерскозрачење/Негледајтевозракот/Ласерскипроизводкласа2 4 Не се ослободувајте од електични алати и батерии во домашниот отпад

• Ставање/менување на батерии - за работа со мерниот уред се препорачува користење на алкално- мангански батерии - не користете батерии на полнење - за отворање на поклопецот на преградата за батерии A притиснете на блокадата B и отворете го поклопецот на преградата за батерии - ставете 2 x AA/LR06 батериите (притоа внимавајте на половите)insert 2 x AA/LR06 batteries (pay attention to correct polarisation) - секогаш заменувајте ги сите батерии одеднаш - користете само батерии од еден производител и со ист капацитет - доколкунестегокористелемерниотуредповеќевреме,извадете гибатериите (доколку се подолго време складирани, батериите може да кородираат и да се испразнат)

• Вклучено/Исклучено - за вклучување на мерниот уред, притиснете го копчето за вклучување- исклучување C (веднаш по вклучувањето, мерниот уред пушта една ласерска линија од излезните отвори D) ! негонасочувајтезракотсветлинаналицаилиживотниине погледнувајтедиректновонего,дуриниодголемаоддалеченост - за исклучување на мерниот уред, притискајте го копчето за вклучување- исклучување C додека не се изгаси приказот E - притиснете го прекинувачот F во позиција 6, за да ја заклучите осцилирачката единица - негооставајтевклучениотмеренуредбезнадзориисклучетегопо употребата (другите лица може да се заслепат од ласерскиот зрак) - доколку не го користите мерниот уред, исклучете го, за да заштедите

• Видови употреба - сите режими може да се изберат СО автоматика за нивелирање (позиција 5) или БЕЗ автоматика за нивелирање (позиција 6) - притискајте на копчето C додека не се постави саканиот режим

1) Режимнавкрстенилинии: мерниот уред емитира една хоризонтална

и една вертикална ласерска линија 7 8

2) Хоризонталенрежим: мерниот уред емитира една хоризонтална

3) Вертикаленрежим: мерниот уред емитира една вертикална ласерска

• Работење со автоматика за нивелирање - поставете го мерниот уред на хоризонтална, цврста подлога или прицврстете го на стативот N или на испорачаниот држач - притиснете го прекинувачот F во позиција 5 (приказот E свети зелено) - доколку автоматското нивелирање не е возможно, напр. бидејќи површината на која е поставен мерниот уред отстапува повеќе од 4° од хоризонталата, ласерските линии трепкаат и приказот E свети црвено - во ваков случај, поставете го мерниот уред хоризонтално и почекајте го самонивелирањето - штом мерниот уред повторно се најде во полето на самонивелирање од ±4°, ласерските линии непрекинато светат, а приказот E свети зелено106 - надвор од полето на самонивелирање од ±4°, работењето со автоматиката за самонивелирање не е возможно, бидејќи не може да се гарантира дека ласерските линии ќе бидат поставени една кон друга во

- при вибрации или промена на положбата за време на работата, мерниот уред повторно се нивелира автоматски - по повторното нивелирање, проверете ја позицијата на хоризонталната одн. вертикалната ласерска линија во однос на референтните точки за да се избегнат грешки

• Работење без автоматика за нивелирање - притиснете го прекинувачот F во позиција 6 (приказот E свети црвено) - при исклучена автоматика за нивелирање, мерниот уред може да го држите слободно во рака или да го поставите на навалена подлога - ласерските линии не мора да се вертикално една кон друга

• Прицврстување со држач - со помош на држачот G може да го прицврстите мерниот уред на различни предмети со дебелина од 10 до 60 мм, напр. на вертикални или хоризонтални даски или цевки - олабавете го шрафот за прицврстување H на држачот, поставете го држачот на саканото место и повторно затегнете го шрафот за прицврстување - поставете го мерниот уред со прифатот на стативот J на 1/4”-шрафот K на држачот и прицврстете го силно на држачот ! непретерувајтесозатегањетонамерниотуред,бидејќиможедасе

- грубо центрирајте го држачот, пред да го вклучите мерниот уред; олабавете го шрафот за фиксирање L на држачот и движете го мерниот уред во хоризонтална позиција на саканата висина и повторно зацврстете го шрафот за фиксирање СОВЕТИЗАПРИМЕНА

• Заобележување,секогашкористетејасамосрединатаналасерската линија (ширината на ласерската линија се менува со оддалечувањето)

• Ласерски очила (нестандарднисевклучени) - ласерските очила M 1 ја филтрираат околната светлина - на тој начин црвеното светло на ласерот изгледа посветло за окото - негикористетеласерскитеочилакакозаштитниочила (ласерските очила служат за подобро препознавање на ласерскиот зрак, но не заштитуваат од ласерското зрачење) - негикористетеласерскитеочилакакоочилазасонцеилипакво сообраќајот (ласерските очила не даваат целосна UV-заштита и го намалуваат препознавањето на бои)

• Работење со статив (нестандарднисевклучени) - стативот N 1 овозможува стабилна мерна подлога што може да се подесува по висина - поставете го мерниот уред со прифатот за статив J на 1/4”-навој на стативот и зашрафете го цврсто со шрафот за фиксирање на стативот ОДРЖУВАЊЕ/СЕРВИСИРАЊЕ

• Овој алат не е наменет за професионална употреба

• Заштитетегомерниотуредодвлагаидиректноизложувањена сончевизраци107

• Негоизложувајтемерниотуреднаекстремнитемпературиили осцилациивотемпературата (прецизноста на мерниот уред може да се

- на пр. не го оставајте долго време во автомобилот - оставете го мерниот уред најпрво да се аклиматизира, пред да го ставите во употреба

• Избегнувајтегиударитеипревртувањатанамерниотуред - доколку се оштети мерниот уред, може да се наруши прецизноста - по тежок пад или удар, споредете ги ласерските линии за контрола со познатата хоризонтална или вертикална референтна линија

• ПритиснетепрекинувачотF1 возаклученапозиција 6,когаго транспортиратемерниотуред (на тој начин се блокира осцилирачката единица, која инаку би се оштетила при интензивни движења)

• Постојано одржувајте ја чистотата на мерниот уред

• Не го потопувајте мерниот уред во вода или други течности

• Избришете ги нечистотиите со влажна мека крпа

• Не користете средства за чистење или раствори

• Редовно чистете ги површините околу излезниот отвор на ласерот и притоа внимавајте на влакненцата

• Доколку алатот и покрај внимателното работење и контрола некогаш откаже, поправката мора да ја изврши некој овластен SKIL сервис за електрични алати - во случај на примедба, испратете го алатот нерасклопен, заедно со сметкопотврдата, до вашиот продавач или најблискиот SKIL сервис (адресите се наведени на www.skil.com) ЗАШТИТАНАЖИВОТНАТАСРЕДИНА

• Несеослободувајтеоделектичниалати,батерии,уредиилиамбалажа прекунивнофрлањеводомашнотоѓубре (само за земјите на ЕУ) - според Европската Директива 2012/19/EC за ослободување од електрична и електронска опрема и нејзина имплементација во согласност со националните закони, електричните алати кои го достигнале крајот на својот животен век мора да бидат собрани посебно и да бидат вратени во соодветен објект за рециклирање - симболот 4 ќе ве потсетува на ова кога ќе дојде време алатот да го
