Type de produit	Niveau laser à lignes croisées
Marque	Skil
Modèle	0511 AB
Précision de nivellement	± 0,5 mm/m
Plage de nivellement automatique	± 4°
Durée de mise à niveau	≤ 6 secondes
Classe laser	2
Type de laser	650 nm, < 1 mW
Alimentation	2 piles AA (LR6) 1,5 V (incluses)
Autonomie	≥ 15 heures
Dimensions (L × l × h)	75 × 63 × 83,5 mm
Poids	0,3 kg
Température de fonctionnement	+5 °C à +40 °C
Température de stockage	-20 °C à +70 °C
Humidité relative max.	90 %
Raccord trépied	1/4"
Usage	Intérieur, non professionnel
Modes de fonctionnement	Lignes croisées, horizontale, verticale
Nivellement automatique	Oui, avec blocage pendulaire
Blocage de l'unité pendulaire	Oui, pour le transport
Entretien et nettoyage	Chiffon doux et humide, sans détergents
Sécurité	Ne pas regarder dans le faisceau ; utiliser avec précaution
Pièces fournies	2 piles AA, embase de fixation
Réparabilité	Retour au revendeur ou centre agréé SKIL

FOIRE AUX QUESTIONS - 0511 AB SKIL

Comment mettre en marche le niveau laser Skil 0511 AB ?

Appuyez sur la touche marche/arrêt C. L'appareil émet immédiatement le faisceau laser. Pour éteindre, appuyez de façon répétée jusqu'à ce que l'affichage de nivellement disparaisse, puis poussez l'interrupteur F en position de verrouillage.

Quels types de piles utiliser et comment les remplacer ?

Utilisez des piles alcalines AA (LR6) de 1,5 V. N'utilisez pas de piles rechargeables. Ouvrez le couvercle du compartiment A en appuyant sur le blocage B, insérez les piles en respectant la polarité, et refermez. Remplacez toujours toutes les piles en même temps.

Que faire si les lignes laser clignotent ?

Les lignes clignotent et l'affichage E devient rouge lorsque l'appareil est incliné de plus de 4° par rapport à l'horizontale. Placez l'appareil sur une surface horizontale stable. Dès qu'il est dans la plage de nivellement automatique, les lignes s'arrêtent de clignoter et l'affichage devient vert.

Comment utiliser le mode lignes croisées ?

Appuyez sur la touche C de façon répétée jusqu'à sélectionner le mode lignes croisées (symbole correspondant). L'appareil génère alors une ligne horizontale et une ligne verticale simultanément.

Puis-je utiliser l'appareil sans nivellement automatique ?

Oui. Poussez l'interrupteur F en position ⑥ (blocage). L'affichage devient rouge. Vous pouvez alors tenir l'appareil en main ou le poser sur un support, mais les lignes ne seront plus nécessairement perpendiculaires.

Comment fixer l'appareil sur un trépied ?

Vissez le raccord de trépied J (1/4") sur le filet du trépied N. Serrez modérément avec la vis de blocage du trépied. Assurez-vous que l'appareil est stable avant de l'allumer.

Comment monter l'appareil sur une surface verticale avec l'embase de fixation ?

Desserrez la vis de fixation H, placez l'embase sur la surface (épaisseur 10 à 60 mm), resserrez. Ensuite, vissez l'appareil sur la vis 1/4" K de l'embase. Ne serrez pas trop fort pour ne pas endommager l'appareil.

Quelles précautions de sécurité dois-je observer ?

Ne dirigez jamais le faisceau laser vers des personnes ou des animaux. Ne regardez pas directement dans le faisceau, même à distance. Évitez les atmosphères explosives. Rangez l'appareil hors de portée des enfants sans surveillance.

Comment entretenir le niveau laser ?

Nettoyez-le avec un chiffon doux et humide. N'utilisez pas de détergents ni de solvants. Protégez-le de l'humidité, des rayons du soleil et des chocs. Rangez-le dans un endroit sec et tempéré.

Que faire en cas de panne ou de défaut ?

Retournez l'appareil non démonté avec votre preuve d'achat au revendeur ou au centre de service après-vente SKIL le plus proche. Ne confiez la réparation qu'à des personnes qualifiées utilisant des pièces d'origine.

MODE D'EMPLOI 0511 AB SKIL

L'outil de mesure est conçu pour déterminer et vérifier des lignes horizontales et verticales. L'outil de mesure est exclusivement conçu pour fonctionner dans des locaux fermés. - Cet outil n'est donc pas pour un usage professionnel. - Conservez ces instructions dans un lieu sûr et remettez-les à tout nouvel utilisateur de l'appareil de mesure.

Précision de nivellement ± 0,5mm / m

Plage de niveau automatique ± 4^

Durée de mise à niveau ≤ 6 secondes

Température de fonctionnement +5°C à +40°C

Température de stockage -20°C à +70°C

Humidité relative (max.) 90%

Classe laser 2

Type de laser 650 nm, <1 mW

Raccord de trépied 1/4"

Piles (comprises) 2 × AA (LR6) 1,5V

Autonomie (env.) ≥ 15 heures

Poids 0,3 kg

Dimensions (longueur x largeur x hauteur) 75 × 63 × 83,5 ~mm

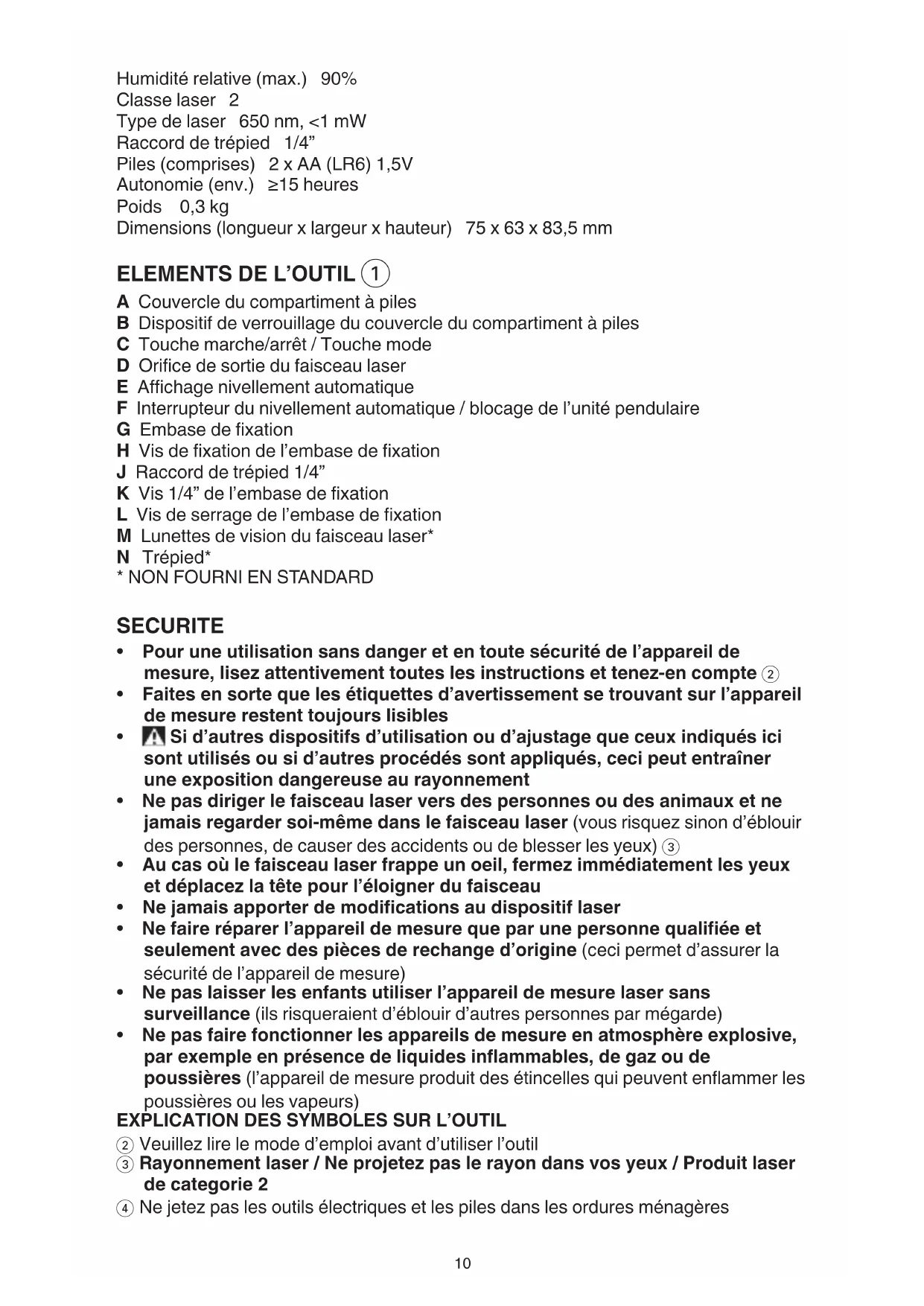

A Couvercle du compartiment à piles B Dispositif de verrouillage du couvercle du compartiment à piles C Touche marche/arrêt / Touche mode D Orifice de sortie du faisceau laser E Affichage nivellement automatique F Interrupteur du niveau automatique / blocage de l'unité pendulaire G Embase de fixation H Vis de fixation de l'embase de fixation J Raccord de trépied 1/4" K Vis 1/4" de l'embase de fixation L Vis de serrage de l'embase de fixation M Lunettes de vision du faisceau laser N Trépied

• NON FOURNI EN STANDARD

Sécurité

Pour une utilisation sans danger et en toute sécurité de l'appareil de mesure, lisez attentivement toutes les instructions et tenez-en compte ② - Faites en sorte que les étiquettes d'avertissement se trouvant sur l'appareil de mesure restent toujours lisibles Si d'autres dispositifs d'utilisation ou d'ajustage que ceux indiqués ici sont utilisés ou si d'autres procédés sont appliqués, ceci peut entrainer une exposition dangereuse au rayonnement - Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder soi-même dans le faisceau laser (vous risquez sinon d'éblouir des personnes, de causer des accidents ou de blesser les yeux) ③ - Au cas où le faisceau laser frappe un œil, fermez immédiatement les yeux et déplacez la tête pour l'éloigner du faisceau - Ne jamais apporter de modifications au dispositif laser - Ne faire réparer l'appareil de mesure que par une personne qualifiée et seulement avec des pièces de rechange d'origine (ceci permet d'assurer la sécurité de l'appareil de mesure) - Ne pas laisser les enfants utiliser l'appareil de mesure laser sans surveillance (ils risqueraient d'éblouir d'autres personnes par mégarde) - Ne pas faire fonctionner les appareils de mesure en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières (l'appareil de mesure produit des étincelles qui peuvent enflammer les poussières ou les vapeurs)

Explication des symboles sur l'outil

② Veuillez lire le mode d'emploi avant d'utiliser l'outil ③ Rayonnement laser / Ne projetez pas le rayon dans vos yeux / Produit laser de catégorie 2 ④ Ne jetez pas les outils électriques et les piles dans les ordures ménagères

Utilisation

• Mise en place/changement des piles
• pour le fonctionnement de l'outil de mesure, nous recommandons d'utiliser des piles alcalines au manganèse
• n'utilisez pas de piles rechargeables
• pour ouvrir le couvercle du compartiment à piles A, appuyez sur le blocage B et ouvrez le couvercle du compartiment à piles
• introduisez 2 piles AA/LR06 (respectez les polarités)
• remplacez toujours toutes les piles en même temps
• n'utilisez que des piles de la même marque avec la même capacité
• Sortez les piles de l'outil de mesure au cas où l'outil ne serait pas utilisé pendant une période prolongée (en cas de stockage prolongé, les piles peuvent se corroder et se décharger)

Marche/arrêt

• pour mettre en marche l'appareil de mesure, appuyez sur la touche marche/arrêt C (immédiatement après sa mise en marche, l'appareil de mesure émet le faisceau laser au travers de l'orifice de sortie D) ; ne dirigez pas le faisceau laser vers des personnes ou des animaux et ne regardez jamais dans le faisceau laser, même si vous êtes à grande distance de ce dernier
• pour arrêter l'appareil de mesure, appuyez de façon répétée sur la touche marche/arrêt C jusqu'à ce que l'équilibrage automatique disparaisse de l'affichage E
• poursuivez l'interrupteur F dans la position ⑥ pour verrouiller l'unité pendulaire
• Ne laissez pas sans surveillance l'appareil de mesure allumé et éteignez-le après l'utilisation (d'autres personnes pourraient être éblouies par le faisceau laser)
• afin d'économiser l'énergie, éteignez l'appareil de mesure quand vous ne l'utilisez pas
• Modes de fonctionnement
• tous les modes de fonctionnement peuvent être sélectionnés AVEC nivellement automatique (position ⑤) ou SANS nivellement automatique (position ⑥)
• appuyez sur la touche C de façon répétée jusqu'à ce que le mode souhaité soit sélectionné

1) Mode lignes croisées : l'appareil de mesure génère une ligne laser horizontale et une ligne laser verticale ⑦ ⑧ 2) Mode horizontal : l'appareil de mesure génère une ligne laser horizontale ⑨ 3) Mode vertical : l'appareil de mesure génère une ligne laser verticale 10

• Travailler avec nivellement automatique
• placez l'appareil de mesure sur un support horizontal stable ou bien fixez-le sur le trépied N ou sur le support de fixation fourni
• poussez l'interrupteur F en position (5) (l'affichage E s'allume vert)
• quand un nivellement automatique n'est pas possible, par ex. du fait que la surface sur laquelle repose l'appareil de mesure est inclinée de plus de par rapport à l'horizontal, les lignes laser clignotent et l'affichage E s'allume rouge
• Dans un tel cas, placez l'appareil de mesure à l'horizontal et attendez que le nivellement automatique se fasse.
• dès que l'appareil de mesure se trouve à l'intérieur de la plage de nivellement automatique de ± 4^, les lignes laser cessent de clignoter et l'affichage E s'allume vert
• il n'est pas possible d'utiliser le niveau automatique en dehors de la plage de niveau automatique de ± 4^, sinon il n'y a pas garantie que les lignes laser soient parfaitement perpendiculars à angle droit l'une par rapport à l'autre
• en cas de chocs ou de modifications de place pendant l'utilisation, l'appareil de mesure se renivèle à nouveau automatiquement
• après un nivellement, vérifie la position de la ligne laser horizontale ou verticale par rapport aux points de referencia afin d'eviter des erreurs
• Travailler sans nivellement automatique
• poussez l'interrupteur F dans la position ⑥ (l'affichage E s'allume rouge)
• lorsque le nivellement automatique est désactivé, il est possible de tenir l'appareil de mesure simplement en main ou de le poser sur un support approprié
• les lignes laser ne sont plus forcément perpendiculaires l'une par rapport à l'autre
• Montage avec embase de fixation
• eur de 10 à 60 mm, par ex. sur des planches ou tuyaux verticaux ou horizontaux
• Desserrez la vis de fixation H, placez l'embase de fixation sur l'endroit souhaité et resserrez la vis de fixation.
• placez l'appareil de mesure avec le raccord de trépied J sur la vis 1/4" K de l'embase de fixation et serrez-le sur l'embase en appliquant une force modérée

Ne serrez pas l'appareil de mesure trop fortement, ceci risque de l'endommager.

• mettez l'embase de fixation plus ou moins à niveau avant de mettre en marche l'appareil de mesure ; desserrez à cet effet la vis de blocage L, déplacez l'appareil de mesure pour le mettre en position horizontale à la hauteur souhaitée et resserrez la vis de blocage

Conseils d'utilisation

• Pour marquer, n'utilisez que le milieu de la ligne laser (la largeur de la ligne laser varie en fonction de la distance)
• Lunettes de vision du faisceau laser (ne sont pas livrées en standard)
• les lunettes de vision du faisceau laser M ① filtrent la lumière ambiantes
• L'œil perçoit ainsi la lumière rouge du laser comme étant plus claire
• protection (les lunettes de vision du faisceau laser seront à moins visualiser le faisceau laser, elles ne protégent cependant pas du rayonnement laser)
• ne pas utiliser les lunettes de vision du faisceau laser en tant que lunettes de soleil ou en circulation routière (les lunettes de vision du faisceau laser ne protégent pas parfaitement contre les rayons ultra-violets et réduisent la perception des couleurs)
• Travailler avec le trépied (n'est pas livré en standard)
• le trépied N ① offre l'avantage d'être un support de mesure stable à hauteur réglable
• placez l'appareil de mesure avec le raccord du trépied J sur le filet 1/4" du trépied et serrez-le au moyen de la vis de blocage du trépied

Entretien / service apres-vente

• Cet outil n'est pas conçu pour un usage professionnel
• Protégez l'appareil de mesure contre l'humidité, ne l'exposez pas directement aux rayons du soleil
• érature (la précision de l'appareil de mesure peut être affectée)
• ne le stockez pas trop longtemps dans une voiture par ex.
• laissez-le revenir à la température ambiante avant de le remettre en marche
• Evitez les chocs ou les chutes de l'appareil de mesure
• des dommages survenus dans l'appareil de mesure peuvent affecter la précision de mesure
• à la suite d'un choc ou d'une chute, comparez, dans un but de contrôle, les lignes laser avec une ligne de référence connue verticale ou horizontale
• Poussez l'interrupteur F① en position de verrouillage ⑥ lorsque vous transportez l'appareil de mesure (ceci verrouille l'unité pendulaire afin d'éviter tous dommages lors de mouvements importants)
• Maintenez l'appareil de mesure propre
• N'immergez jamais l'appareil de mesure dans l'eau ou dans d'autres liquides
• Nettoyez l'appareil à l'aide d'un chiffon doux et humide
• N'utilisez pas de détergents ou de solvants
• Nettoyez régulièrement en particulier les surfaces se trouvant près de l'ouverture de sortie du laser en veillant à éliminer les poussières
• -ci avait un défaut, la réparation ne doit être confiée qu'à une station de service après-vente/agréée pour outillage SKIL
• retournez l'outil non démontré avec votre preuve d'achat au revendeur ou au centre de service après-venture SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www. skil. com)

• Ne jetez pas les outils ELECTRIQUES, les piles, les accessoires et l'emballage dans les ordures ménagères (pour les pays européens uniquement)
• conformément à la directive européenne 2012/19/EG relative aux déchets d'équipements électriques ou é
• Le symbole ④ vous le rappellera au moment de la mise au rebut de l'outil
