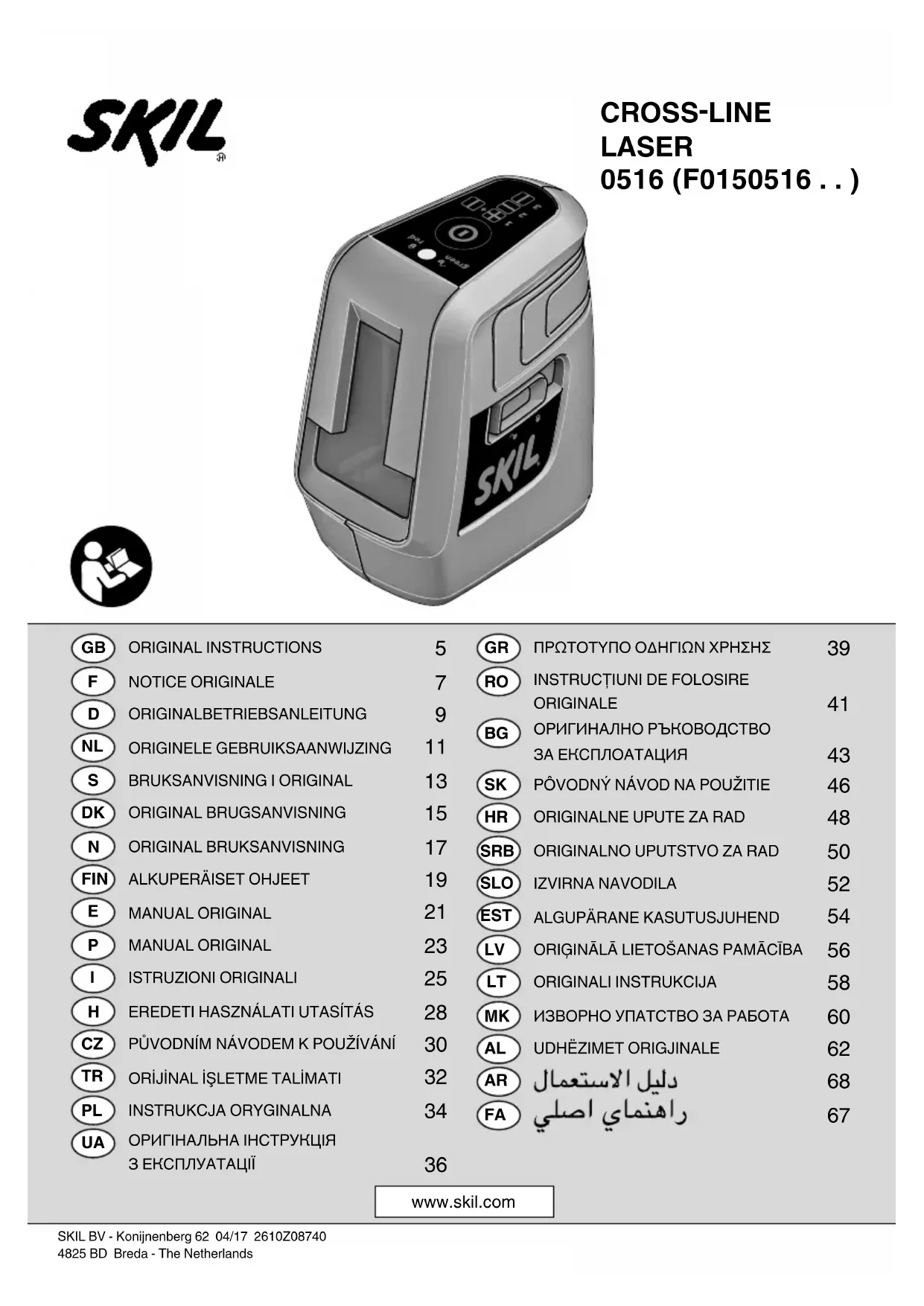

0516 AB - Pointeur laser SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pointeur laser de nivellement
Marque / Modèle	Skil 0516 AB
Dimensions (L x l x H)	97 x 65 x 120 mm
Poids	0,5 kg
Alimentation	4 piles AA / LR06 (alcalines recommandées)
Autonomie	Environ 15 heures
Type de laser / Classe	Laser rouge 650 nm, <1 mW, classe 2
Précision de nivellement	±0,5 mm/m
Plage de nivellement automatique	±4°
Durée de mise à niveau	6 secondes
Température de fonctionnement	-10°C à 40°C
Température de stockage	-10°C à +70°C
Humidité relative max.	90 %
Raccord trépied	1/4"
Fonctions principales	Lignes croisées horizontale et verticale (90°), mode horizontal seul, mode vertical seul
Utilisation	Intérieur, usage professionnel
Entretien et nettoyage	Essuyer avec un chiffon doux et humide ; ne pas utiliser de solvants
Sécurité	Ne pas regarder directement le faisceau ; rayonnement laser classe 2 ; protéger contre l'humidité et les chocs
Pièces détachées et réparabilité	Réparation uniquement par un service agréé SKIL ; piles AA standards

FOIRE AUX QUESTIONS - 0516 AB SKIL

Comment changer les piles du Skil 0516 AB ?

Appuyez sur le blocage B pour ouvrir le couvercle du compartiment à piles A. Insérez 4 piles AA/LR06 en respectant les polarités. Utilisez de préférence des piles alcalines de même marque et capacité. Remplacez toujours toutes les piles en même temps.

Quels sont les modes de fonctionnement disponibles ?

Trois modes sont accessibles en appuyant sur la touche C : mode lignes croisées (horizontale + deux verticales à 90°), mode horizontal uniquement, et mode vertical uniquement. Chaque mode peut être utilisé avec ou sans nivellement automatique.

Comment utiliser le nivellement automatique ?

Placez l'appareil sur une surface stable ou sur un trépied, puis poussez l'interrupteur F en position ⑤. L'affichage E s'allume en vert une fois le nivellement terminé. Si l'affichage est rouge et les lignes clignotent, la surface est trop inclinée (>4°) : replacez l'appareil horizontalement.

Puis-je utiliser l'appareil sans nivellement automatique ?

Oui, poussez l'interrupteur F en position ⑥. L'affichage E s'allume en rouge. Dans ce mode, vous pouvez tenir l'appareil à la main ou le poser sur un support incliné, mais les lignes ne sont plus garanties perpendiculaires.

Comment vérifier la précision après un choc ?

Après un choc ou une chute, comparez les lignes laser avec une référence verticale ou horizontale connue (par exemple un fil à plomb ou un niveau à bulle). Si l'écart est anormal, faites réviser l'appareil par un service agréé SKIL.

Quelles précautions de sécurité dois-je respecter ?

Ne dirigez jamais le faisceau vers des personnes ou des animaux. Ne regardez pas directement dans le faisceau, même à distance. Ne modifiez pas le système laser. Rangez l'appareil hors de portée des enfants. Éteignez-le après utilisation.

Comment nettoyer le pointeur laser ?

Nettoyez l'appareil avec un chiffon doux et humide. N'utilisez pas de détergents ni de solvants. Nettoyez régulièrement la zone autour de l'ouverture du laser pour éviter l'accumulation de poussière.

Puis-je utiliser des piles rechargeables ?

La notice recommande d'utiliser des piles alcalines au manganèse. Les piles rechargeables (NiMH) peuvent avoir une tension légèrement inférieure et une capacité moindre, ce qui peut réduire l'autonomie. Si vous les utilisez, assurez-vous qu'elles sont complètement chargées.

Comment transporter l'appareil en toute sécurité ?

Avant de transporter l'appareil, poussez l'interrupteur F en position de verrouillage ⑥. Cela bloque l'unité pendulaire et évite les dommages lors des déplacements.

Où puis-je faire réparer mon Skil 0516 AB ?

Les réparations doivent être effectuées par un centre de service après-vente agréé SKIL. Retournez l'outil non démonté avec votre preuve d'achat au revendeur ou au centre SKIL le plus proche. Les adresses sont disponibles sur www.skil.com.

MODE D'EMPLOI 0516 AB SKIL

• L'appareil de mesure est conçu pour déterminer et vérifier des lignes horizontales et verticales ainsi que pour afficher des lignes inclinées
• A l'aide des deux lignes laser verticales perpendiculaires dans un angle de 90°, on peut faire afficher et vérifier des angles droits (par ex. lors d'un redécoupage de pièces)
• L'outil de mesure est exclusivement conçu pour fonctionner dans des locaux fermés
• Cet outil n'est conçu que pour un usage professionnel
• Conservez ces instructions dans un lieu sûr et remettez-les à tout nouvel utilisateur de l'appareil de mesure

Caractéristiques techniques

Précision de nivellement ±0,5 mm/m

Plage de niveau automatique ± 4°

Durée de mise à niveau 6 secondes

Température de fonctionnement -10°C à 40°C

Température de stockage -10°C à +70°C

Humidité relative (max.) 90%

Classe laser 2

Type de laser 650 nm, <1 mW

Raccord de trépied 1/4"

Autonomie (environ) 15 heures

Poids 0,5 kg

Dimensions

(longueur x largeur x hauteur) 97 x 65 x 120 mm

A Couvercle du compartiment à piles B Dispositif de verrouillage du couvercle du compartiment à piles C Touche marche/arrêt / Touche mode D Orifice de sortie du faisceau laser E Affichage nivellement automatique F Interrupteur du nivellement automatique / blocage de l'unité pendulaire G Lunettes de vision du faisceau laser* H Trépied* I Raccord de trépied 1/4" * NON FOURNI EN STANDARD

Sécurité

• Pour une utilisation sans danger et en toute sécurité de l'appareil de mesure, lisez attentivement toutes les instructions et tenez-en compte ②
• Faites en sorte que les étiquettes d'avertissement se trouvant sur l'appareil de mesure restent toujours lisibles

• Si d'autres dispositifs d'utilisation ou d'ajustage que ceux indiqués ici sont utilisés ou si d'autres procédés sont appliqués, ceci peut entraîner une exposition dangereuse au rayonnement - Ne pas diriger le faisceau laser vers des personnes ou des animaux et ne jamais regarder soi-même dans le faisceau laser (vous risquez sinon d'éblouir des personnes, de causer des accidents ou de blesser les yeux) ③ - Au cas où le faisceau laser frappe un œil, fermez immédiatement les yeux et déplacez la tête pour l'éloigner du faisceau - Ne jamais apporter de modifications au dispositif laser - Ne faire réparer l'appareil de mesure que par une personne qualifiée et seulement avec des pièces de rechange d'origine (ceci permet d'assurer la sécurité de l'appareil de mesure) - Ne pas laisser les enfants utiliser l'appareil de mesure laser sans surveillance (ils risqueraient d'éblouir d'autres personnes par mégarde) - Ne pas faire fonctionner les appareils de mesure en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières (l'appareil de mesure produit des étincelles qui peuvent enflammer les poussières ou les vapeurs) ② Veuillez lire le mode d'emploi avant d'utiliser l'outil ③ Rayonnement laser / Ne projetez pas le rayon dans vos yeux / Produit laser de catégorie 2 ④ Ne jetez pas les outils électriques et les piles dans les ordures ménagères

Utilisation

• Mise en place/changement des piles
• pour le fonctionnement de l'outil de mesure, nous recommandons d'utiliser des piles alcalines au manganèse
• n'utilisez pas de piles rechargeables
• pour ouvrir le couvercle du compartiment à piles A, appuyez sur le blocage B et ouvrez le couvercle du compartiment à piles
• introduisez 4 piles AA/LR06 (respectez les polarités)
• remplacez toujours toutes les piles en même temps
• n'utilisez que des piles de la même marque avec la même capacité
• Sortez les piles de l'outil de mesure au cas où l'outil ne serait pas utilisé pendant une période prolongée (en cas de stockage prolongé, les piles peuvent se corroder et se décharger)

- Marche/arrêt

- pour mettre en marche l'appareil de mesure, appuyez sur la touche marche/arrêt C (immédiatement après sa mise en marche, l'appareil de mesure émet des lignes laser à travers les deux orifices de sortie D)

Ne dirigez pas le faisceau laser vers des personnes ou des animaux et ne regardez

Jamais dans le faisceau laser, même si vous êtes à grande distance de ce dernier

• pour arrêter l'appareil de mesure, appuyez de façon répétée sur la touche marche/arrêt C jusqu'à ce que le nivellement automatique disparaisse de l'affichage E
• poussez l'interrupteur F dans la position ⑥ pour verrouiller l'unité pendulaire
• Ne laissez pas sans surveillance l'appareil de mesure allumé et éteignez-le après l'utilisation (d'autres personnes pourraient être éblouies par le faisceau laser)
• afin d'économiser l'énergie, éteignez l'appareil de mesure quand vous ne l'utilisez pas

Modes de fonctionnement

• Tous les modes de fonctionnement peuvent être sélectionnés AVEC nivellement automatique (position ⑤) ou SANS nivellement automatique (position ⑥)
• Appuyez sur la touche C de façon répétée jusqu'à ce que le mode souhaité soit sélectionné

1) Mode lignes croisées: l'appareil de mesure émet une ligne laser horizontale et verticale de l'orifice de sortie avant du laser ainsi qu'une ligne laser verticale de l'orifice de sortie latéral D ⑦; les deux lignes laser verticales sont dans un angle de 90°

2) Mode horizontal: l'appareil de mesure émet une ligne laser horizontale de l'orifice de sortie avant du laser D ⑧ 3) Mode vertical: l'appareil de mesure émet une ligne laser verticale de l'orifice de sortie avant du laser D ⑨

Travailler avec nivellement automatique

• placez l'appareil de mesure sur un support horizontal stable ou bien fixez-le sur le trépied H
• poussez l'interrupteur F en position ⑤ (l'affichage E s'allume vert)
• Si un nivellement automatique n'est pas possible, par exemple parce que la surface où est posé l'appareil de mesure diffère de plus de 4° de l'horizontale, l'affichage E s'allume rouge, les lignes laser clignotent et un signal acoustique se fait entendre.

- Ne tenez pas l'appareil de mesure près de l'oreille (le son fort peut endommager l'ouïe)

• dans un tel cas, placez l'appareil de mesure à l'horizontale et attendez que le nivellement automatique se fasse
• dès que l'appareil de mesure se retrouve dans la plage de nivellement automatique de ±4°, les lignes laser sont allumées en continu, l'affichage E s'allume vert et le signal acoustique s'éteint
• Il n'est pas possible d'utiliser le nivellement automatique en dehors de la plage de nivellement automatique de ±4°, sinon il n'y a pas garantie que les lignes laser soient parfaitement perpendiculaires à angle droit l'une par rapport à l'autre.
• en cas de chocs ou de modifications de place pendant l'utilisation, l'appareil de mesure se renivèle à nouveau automatiquement

- après un nivellement, vérifiez la position de la ligne laser horizontale ou verticale par rapport aux points de référence afin d'éviter des erreurs

Travailler sans nivellement automatique

• Poussez l'interrupteur F dans la position ⑥ (l'affichage E s'allume rouge)
• Lorsque le nivellement automatique est désactivé, il est possible de tenir l'appareil de mesure simplement en main ou de le poser sur un support approprié.
• Les lignes laser ne sont plus forcément perpendiculaires l'une par rapport à l'autre.

Conseils d'utilisation

• Pour marquer, n'utilisez que le milieu de la ligne laser (la largeur de la ligne laser varie en fonction de la distance)
• Lunettes de vision du faisceau laser (ne sont pas livrées en standard)
• les lunettes de vision du faisceau laser G ① filtrent la lumière ambiante
• L'œil perçoit ainsi la lumière rouge du laser comme étant plus claire
• protection (les lunettes de vision du faisceau laser servent à mieux visualiser le faisceau laser, elles ne protègent cependant pas du rayonnement laser)
• soleil ou en circulation routière (les lunettes de vision du faisceau laser ne protègent pas parfaitement contre les rayons ultra-violets et réduisent la perception des couleurs)

- Travailler avec le trépied (n'est pas livré en standard)

• le trépied H ① offre l'avantage d'être un support de mesure stable à hauteur réglable
• placez l'appareil de mesure avec le raccord du trépied J sur le filet 1/4" du trépied et serrez-le au moyen de la vis de blocage du trépied

Entretien / service apres- VENTE

• Cet outil n'est pas conçu pour un usage professionnel
• Protégez l'appareil de mesure contre l'humidité, ne l'exposez pas directement aux rayons du soleil
• N'exposez pas l'appareil de mesure à des températures extrêmes ou de forts changements de température (la précision de l'appareil de mesure peut être affectée)
• ne le stockez pas trop longtemps dans une voiture par ex.
• laissez-le revenir à la température ambiante avant de le remettre en marche

- Évitez les chocs ou les chutes de l'appareil de mesure

• Des dommages survenus dans l'appareil de mesure peuvent affecter la précision de mesure.
• à la suite d'un choc ou d'une chute comparez, dans un but de contrôle, les lignes laser avec une ligne de référence connue verticale ou horizontale
• Poussez l'interrupteur F ① en position de verrouillage ⑥ lorsque vous transportez l'appareil de mesure (ceci verrouille l'unité pendulaire afin d'éviter tous dommages lors de mouvements importants)
• Maintenez l'appareil de mesure propre
• N'immergez jamais l'appareil de mesure dans l'eau ou dans d'autres liquides
• Nettoyez l'appareil à l'aide d'un chiffon doux et humide
• N'utilisez pas de détergents ou de solvants
• Nettoyez régulièrement en particulier les surfaces se trouvant près de l'ouverture de sortie du laser en veillant à éliminer les poussières
• Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage SKIL

- retournez l'outil non démonté avec votre preuve d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www.skil.com)

- Ne jetez pas les outils électriques, les piles, les accessoires et l'emballage dans les ordures ménagères (pour les pays européens uniquement)

- conformément à la directive européenne 2012/19/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectueux de l'environnement

- Le symbole ④ vous le rappellera au moment de la mise au rebut de l'outil
