KULLANIM KILAVUZU 0511 AB SKIL

• Bu ölçme cihazı yatay ve dikey çizgilerin belirlenmesi ve kontrolü için geliştirilmiştir

• Bu ölçme cihazı sadece kapalı mekanlarda kullanılmaya uygundur

• Bu alet profesyonel kullanıma yönelik değildir

• Butalimatlarıiyivegüvenlibiryerdesaklayınveölçmecihazınıbaşkasına verdiğinizdebunlarıdabirlikteverin

Maksimum çalışma alanı, yak. 10 m Nivelman hassaslığı ±0,5 mm/m Kendini hizalama menzili ± 4° Seviyelendirme süresi ≥6 saniye Çalışma sıcaklığı +5°C ila +40°C Depolama ısısı -20°C ile +70°C arası Bağıl nem (maks.) %90 Lazer sınıfı 2 Lazer tipi 650 nm, <1 mW Sehpa girişi 1/4” Piller (birlikte verilir) 2 x AA (LR6) 1,5V İşletme süresi (yak.) ≤15 saat Ağırlık 0,3 kg Ölçüleri (uzunluk x genişlik x yükseklik) 75 x 63 x 83,5 mm

A Batarya gözü kapağı B Batarya gözü kapak kilidi C Açma/kapama ve mod tuşu D Lazer ışını çıkış deliği E Nivelman otomatiği göstergesi F Nivelman otomatiği şalteri / pandül hareket kilidi G Mesnet H Mesnet tespit vidası J Sehpa girişi 1/4” K Tutucu 1/4” vidası L Mesnet tespit vidası M Lazer gözlüğü* N Sehpa*

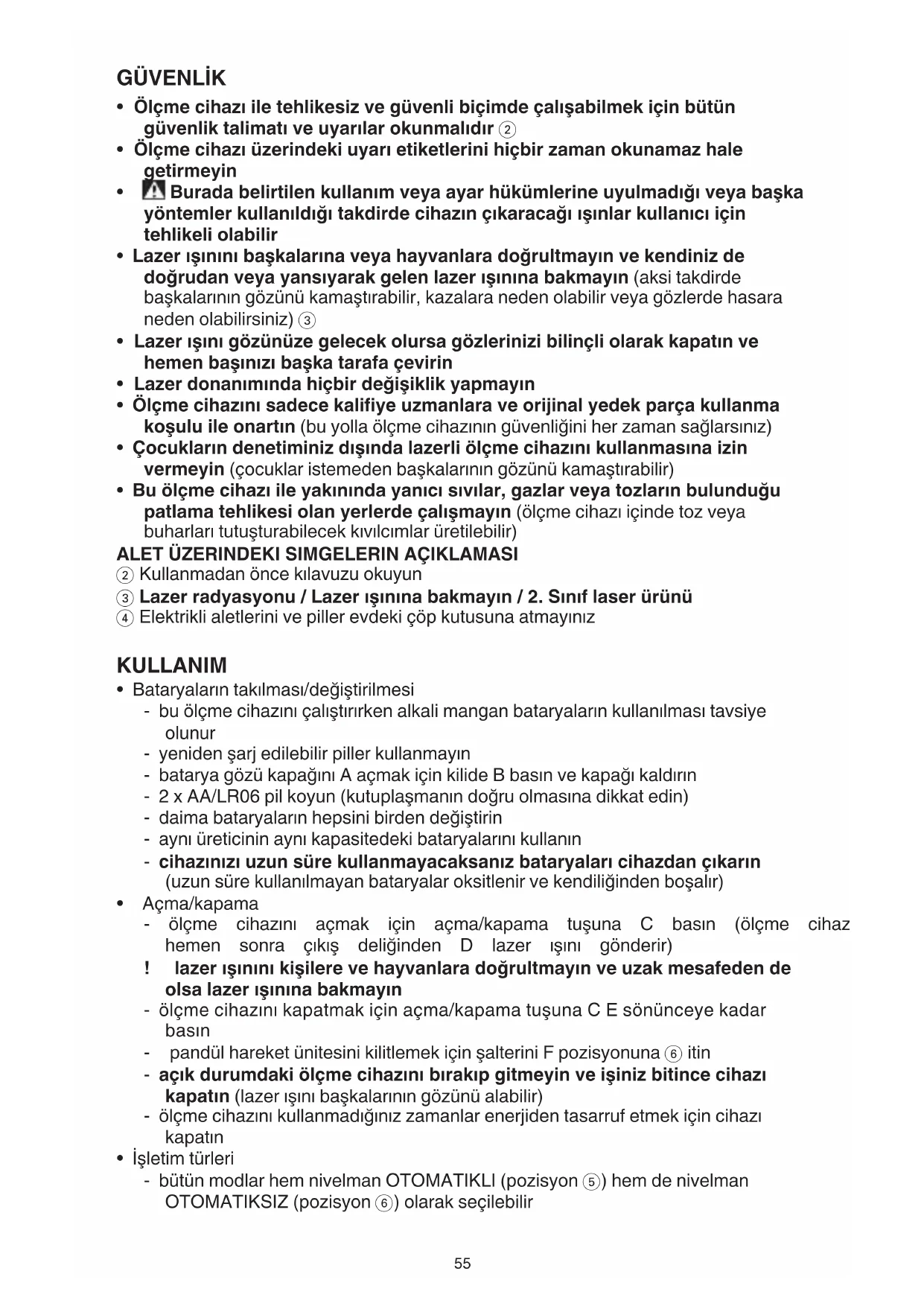

• Ölçmecihazıiletehlikesizvegüvenlibiçimdeçalışabilmekiçinbütün güvenliktalimatıveuyarılarokunmalıdır2

• Ölçmecihazıüzerindekiuyarıetiketlerinihiçbirzamanokunamazhale getirmeyin

Buradabelirtilenkullanımveyaayarhükümlerineuyulmadığıveyabaşka yöntemlerkullanıldığıtakdirdecihazınçıkaracağıışınlarkullanıcıiçin tehlikeli olabilir

• Lazerışınınıbaşkalarınaveyahayvanlaradoğrultmayınvekendinizde doğrudanveyayansıyarakgelenlazerışınınabakmayın (aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz) 3

• Lazerışınıgözünüzegelecekolursagözlerinizibilinçliolarakkapatınve hemenbaşınızıbaşkatarafaçevirin

• Lazerdonanımındahiçbirdeğişiklikyapmayın

• Ölçmecihazınısadecekalifiyeuzmanlaraveorijinalyedekparçakullanma koşuluileonartın (bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız)

• Çocuklarındenetiminizdışındalazerliölçmecihazınıkullanmasınaizin vermeyin (çocuklar istemeden başkalarının gözünü kamaştırabilir)

• Buölçmecihazıileyakınındayanıcısıvılar,gazlarveyatozlarınbulunduğu patlamatehlikesiolanyerlerdeçalışmayın (ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir)

ALET ÜZERINDEKI SIMGELERIN AÇIKLAMASI

2 Kullanmadan önce kılavuzu okuyun 3 Lazerradyasyonu/Lazerışınınabakmayın/2.Sınıflaserürünü 4 Elektrikli aletlerini ve piller evdeki çöp kutusuna atmayınız KULLANIM

• Bataryaların takılması/değiştirilmesi - bu ölçme cihazını çalıştırırken alkali mangan bataryaların kullanılması tavsiye olunur - yeniden şarj edilebilir piller kullanmayın - batarya gözü kapağını A açmak için kilide B basın ve kapağı kaldırın - 2 x AA/LR06 pil koyun (kutuplaşmanın doğru olmasına dikkat edin) - daima bataryaların hepsini birden değiştirin - aynı üreticinin aynı kapasitedeki bataryalarını kullanın - cihazınızıuzunsürekullanmayacaksanızbataryalarıcihazdançıkarın (uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden boşalır)

• Açma/kapama - ölçme cihazını açmak için açma/kapama tuşuna C basın (ölçme cihazı açıldıktan hemen sonra çıkış deliğinden D lazer ışını gönderir) ! lazerışınınıkişilerevehayvanlaradoğrultmayınveuzakmesafedende olsalazerışınınabakmayın - ölçme cihazını kapatmak için açma/kapama tuşuna C E sönünceye kadar basın - pandül hareket ünitesini kilitlemek için şalterini F pozisyonuna 6 itin - açıkdurumdakiölçmecihazınıbırakıpgitmeyinveişinizbitincecihazı kapatın (lazer ışını başkalarının gözünü alabilir) - ölçme cihazını kullanmadığınız zamanlar enerjiden tasarruf etmek için cihazı kapatın

• İşletim türleri - bütün modlar hem nivelman OTOMATIKLI (pozisyon 5) hem de nivelman OTOMATIKSIZ (pozisyon 6) olarak seçilebilir56 - mod tuşuna C istenen mod ayarlanıncaya kadar basın

1) Çaprazçizgiliişletim: ölçme cihazı bir yatay ve bir dikey lazer ışını çıkarır

2) Yatayişletim: ölçme cihazı bir yatay lazer ışını çıkarır 9

3) Dikeyişletim: ölçme cihazı bir dikey lazer ışını çıkarır 0

• Nivelman otomatiği ile çalışmak - ölçme cihazını sert ve yatay bir zemine yerleştirin veya sehpa üzerine N veya birlikte teslim edilen mesnede tespit edin - için şalterini F pozisyonuna 5 itin (göstergesi E yeşil olarak yanar) - otomatik nivelman mümkün değilse, örneğin ölçme cihazının oturduğu zemin yataylıktan 4° daha fazla saptığından, lazer çizgileri yanıp söner ve gösterge E kırmızı olarak yanar - bu gibi durumlarda ölçme cihazını yatay olarak yerleştirin ve otomatik nivelmanın tamamlanmasını bekleyin - ölçme cihazı otomatik nivelman aralığına ±4° geldiğinde, lazer çizgileri sürekli olarak yanar ve göstergesi E yeşil olarak yanar - otomatik nivelman alanı ±4° dışında nivelman otomatiği ile çalışmak mümkün değildir, çünkü lazer çizgilerinin birbirine dik olması garanti değildir - işletim sırasındaki sarsıntı durumlarında veya yer değiştirmelerde ölçme cihazı tekrar otomatik olarak nivelmanını yapar - hatalardan kaçınmak için yeniden yapılan nivelmandan sonra yatay veya dikey lazer ışınını referans noktasına göre kontrol edin

• Nivelman otomatiği olmadan çalışmak - için şalterini F pozisyonuna 6 itin (göstergesi E kırmızı olarak yanar) - nivelman otomatiği kapalı durumda iken ölçme cihazını serbestçe elinizde tutabilirsiniz veya eğimli bir zemine yerleştirebilirsiniz - bu durumda lazer çizgileri zorunlu olarak birbirine dik seyretmez

• Mesnedin tespiti - mesnet G yardımı ile ölçme cihazını kalınlıkları 10 ile 60 mm arasında olan çeşitli nesnelere tespit edebilirsiniz, örneğin dikey veya yatay tahtalara veya borulara - tespit vidalarını H gevşetin, mesnedi istediğiniz yere yerleştirin ve tespit vidalarını tekrar sıkın - ölçme cihazının sehpa yuvasını J mesnedin 1/4” vidasına K yerleştirin ve uygun bir kuvvetle döndürerek mesnede tespit edin ! ölçmecihazınıçokfazlasıkmayın,aksitakdirdehasargörebilir - ölçme cihazını açmadan önce mesnedi kabaca doğrultun; tespit vidasını L gevşetin, ölçme cihazını yatay olarak istediğiniz yüksekliğe hareket ettirin ve tespit vidasını tekrar sıkın UYGULAMA

• İşaretlemeiçindaimalazerçizgisininortasınıkullanın (lazer ışının genişliği uzaklığa bağlı olarak değişir)

• Lazer gözlüğü (standartolarakdahildeğildir) - lazer gözlüğü M 1 çevredeki ışıkları filtre eder - bu nedenle lazerin kırmızı ışığı göz tarafından daha parlak algılanır - lazergözlüğünükoruyucugözlüğüolarakkullanmayın (lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar) - lazergözlüğünügüneşgözlüğüolarakveyatrafiktekullanmayın (lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır)

• Sehpa ile çalışmak (standartolarakdahildeğildir) - sehpa N 1 sağlam ve yüksekliği ayarlanabilir bir ölçme zemini sunar - ölçme cihazının sehpa kovanını J sehpanın 1/4” dişlisine yerleştirin ve sehpanın tespit vidası ile sıkın57

• Bu alet profesyonel kullanıma yönelik değildir

• Ölçmecihazınızınemden/ıslaklıktanvedoğrudangüneşışınındankoruyun

• Ölçmecihazınıaşırısıcaklıklaravebüyüksıcaklıkdeğişikliklerinemaruz bırakmayın (ölçme cihazının hassaslığı kaybolabilir) - örneğin cihazı uzun süre otomobil içinde bırakmayın - büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin

• Ölçmecihazınışiddetliçarpmavedarbelerekarşıkoruyun - ölçme cihazı hasar gördüğü takdirde hassaslığı kaybolabilir - şiddetli bir çarpma veya düşmeden sonra lazer hatlarını bilinen yatay veya dikey bir referans hattı yardımı ile karşılaştırak kontrol edin

• ÖlçmecihazınıbaşkabiryeretaşımakistediğinizdeşalteriniF1 kilitli konumda 6 itin (bu yolla, güçlü hareketlerde hasar görme olasılığı bulunan pandül hareket ünitesi kilitlenir)

• Ölçme cihazını daima temiz tutun

• Ölçme cihazını hiçbir zaman suya veya başka sıvılara daldırmayın

• Kirleri ve pislikleri nemli, temiz bir bezle silin

• Deterjan veya çözücü madde kullanmayın

• Özellikle lazer ışını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin

• Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen aleti arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır - aleti ambalajıyla birlikte satın alma belgenizide ekleyerek satıcınıza veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil.com adresinde listelenmiştir) ÇEVRE

• Elektriklialetlerini,piller,aksesuarlarıveambalajlarıevdekiçöpkutusuna atmayınız (sadece AB ülkeleri için) - kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir - sembol 4 size bunu anımsatmalıdır
