ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ B33 PS MCCULLOCH

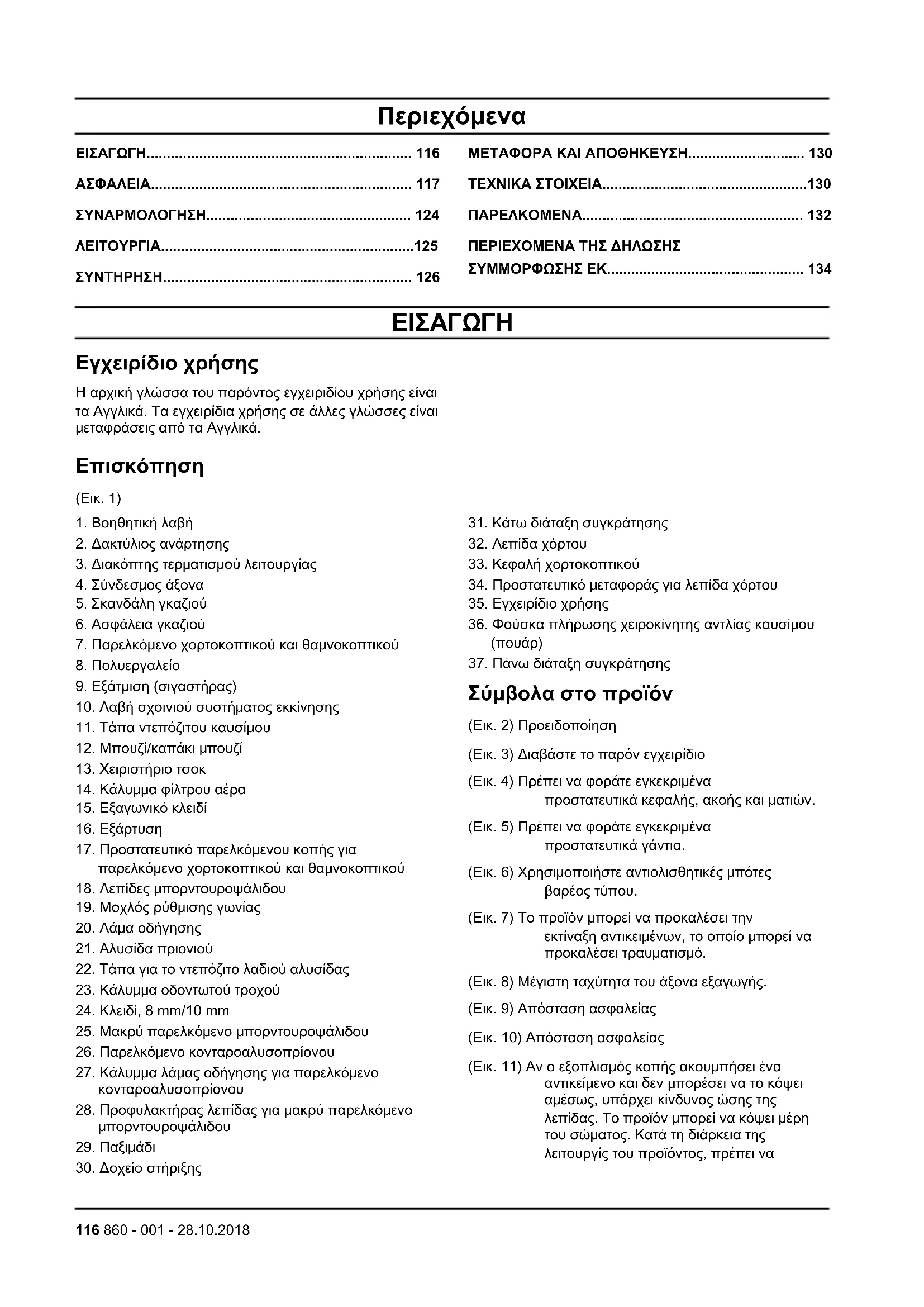

Εγχειρίδιο χρήσης Η αρχική γλώσσα του παρόντος εγχειριδίου χρήσης είναι τα Αγγλικά. Τα εγχειρίδια χρήσης σε άλλες γλώσσες είναι μεταφράσεις από τα Αγγλικά.

2. Δακτύλιος ανάρτησης

3. Διακόπτης τερματισμού λειτουργίας

7. Παρελκόμενο χορτοκοπτικού και θαμνοκοπτικού

9. Εξάτμιση (σιγαστήρας)

10. Λαβή σχοινιού συστήματος εκκίνησης

11. Τάπα ντεπόζιτου καυσίμου

12. Μπουζί/καπάκι μπουζί

13. Χειριστήριο τσοκ

14. Κάλυμμα φίλτρου αέρα

15. Εξαγωνικό κλειδί

17. Προστατευτικό παρελκόμενου κοπής για

παρελκόμενο χορτοκοπτικού και θαμνοκοπτικού

18. Λεπίδες μπορντουροψάλιδου

19. Μοχλός ρύθμισης γωνίας

21. Αλυσίδα πριονιού

22. Τάπα για το ντεπόζιτο λαδιού αλυσίδας

23. Κάλυμμα οδοντωτού τροχού

24. Κλειδί, 8 mm/10 mm

25. Μακρύ παρελκόμενο μπορντουροψάλιδου

26. Παρελκόμενο κονταροαλυσοπρίονου

27. Κάλυμμα λάμας οδήγησης για παρελκόμενο

28. Προφυλακτήρας λεπίδας για μακρύ παρελκόμενο

31. Κάτω διάταξη συγκράτησης

33. Κεφαλή χορτοκοπτικού

34. Προστατευτικό μεταφοράς για λεπίδα χόρτου

35. Εγχειρίδιο χρήσης

36. Φούσκα πλήρωσης χειροκίνητης αντλίας καυσίμου

37. Πάνω διάταξη συγκράτησης

Σύμβολα στο προϊόν (Εικ. 2) Προειδοποίηση (Εικ. 3) Διαβάστε το παρόν εγχειρίδιο (Εικ. 4) Πρέπει να φοράτε εγκεκριμένα προστατευτικά κεφαλής, ακοής και ματιών. (Εικ. 5) Πρέπει να φοράτε εγκεκριμένα προστατευτικά γάντια. (Εικ. 6) Χρησιμοποιήστε αντιολισθητικές μπότες βαρέος τύπου. (Εικ. 7) Το προϊόν μπορεί να προκαλέσει την εκτίναξη αντικειμένων, το οποίο μπορεί να προκαλέσει τραυματισμό. (Εικ. 8) Μέγιστη ταχύτητα του άξονα εξαγωγής. (Εικ. 9) Απόσταση ασφαλείας (Εικ. 10) Απόσταση ασφαλείας (Εικ. 11) Αν ο εξοπλισμός κοπής ακουμπήσει ένα αντικείμενο και δεν μπορέσει να το κόψει αμέσως, υπάρχει κίνδυνος ώσης της λεπίδας. Το προϊόν μπορεί να κόψει μέρη του σώματος. Κατά τη διάρκεια της λειτουργίς του προϊόντος, πρέπει να 116 860 - 001 - 28.10.2018διατηρείτε μια ελάχιστη απόσταση 15 m (50 ft) από ανθρώπους και ζώα. (Εικ. 12) Βεβαιωθείτε ότι εάν έχετε μακριά μαλλιά, βρίσκονται πάνω από τους ώμους σας. (Εικ. 13) Τα βέλη δείχνουν τα όρια για τη θέση της

(Εικ. 14) Φούσκα πλήρωσης (Εικ. 15) Χειριστήριο τσοκ (Εικ. 16) Διατηρείτε όλα τα μέρη του σώματος σας μακριά από τις καυτές επιφάνειες. (Εικ. 17) Βεβαιωθείτε ότι δεν υπάρχει κανένα άτομο εντός της επικίνδυνης περιοχής κλωτσήματος. (Εικ. 18) ΚΙΝΔΥΝΟΣ – Διατηρήστε τα χέρια σας μακριά από τη λεπίδα. (Εικ. 19) Στάθμη ηχητικής ισχύος (Εικ. 20) Το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ. (Εικ. 21) Το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες EAC. (Εικ. 22) Το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες Ουκρανίας. Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για άλλες εμπορικές περιοχές. EU V ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οποιαδήποτε μη εξουσιοδοτημένη παρέμβαση στον κινητήρα ακυρώνει την έγκριση τύπου ΕΕ αυτού του

Ευθύνη προϊόντος Όπως αναφέρεται στη νομοθεσία περί ευθύνης για τα προϊόντα, δεν φέρουμε καμία ευθύνη για ζημιές που οφείλονται στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν προέρχονται από τον κατασκευαστή ή που δεν έχουν εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν προέρχεται από τον κατασκευαστή ή που δεν έχει εγκριθεί από τον κατασκευαστή.

• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο κέντρο σέρβις ή από εγκεκριμένη αρχή.

Ορισμοί για την ασφάλεια Οι παρακάτω ορισμοί παρέχουν το βαθμό σοβαρότητας για κάθε προειδοποιητική λέξη. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τραυματισμός ατόμων. ΠΡΟΣΟΧΗ: Ζημιά του προϊόντος. Περιεχόμενα Αυτές οι πληροφορίες διευκολύνουν τη χρήση του προϊόντος. Ασφάλεια δονήσεων Αυτό το προϊόν προορίζεται μόνο για περιστασιακή χρήση. Η συνεχής ή τακτική χρήση του προϊόντος μπορεί να προκαλέσει σύνδρομο "Ρεϊνό" ή αντίστοιχα προβλήματα υγείας λόγω των δονήσεων. Αν χρησιμοποιείτε το προϊόν συνεχώς ή τακτικά, να εξετάζετε συχνά την κατάσταση των χεριών και των δαχτύλων σας. Αν τα χέρια ή τα δάχτυλά σας έχουν αποχρωματιστεί ή αν παρατηρήσετε πόνο, τσιμπήματα ή μούδιασμα, σταματήστε τις εργασίες και απευθυνθείτε αμέσως σε έναν γιατρό. Γενικές οδηγίες ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Χρησιμοποιήστε σωστά το προϊόν. Λόγω της εσφαλμένης χρήσης μπορεί να προκληθεί τραυματισμός ή θάνατος. Χρησιμοποιήστε το προϊόν μόνο για τις εργασίες που αναφέρονται στο παρόν εγχειρίδιο. Μην χρησιμοποιείτε το προϊόν για άλλες

• Τηρείτε τις οδηγίες του παρόντος εγχειριδίου. Τηρείτε τα σύμβολα ασφαλείας και τις οδηγίες ασφαλείας. Εάν ο χειριστής δεν τηρεί τις οδηγίες και τα σύμβολα, μπορεί να προκληθεί τραυματισμός, ζημιά ή θάνατος.

• Μην απορρίψετε αυτό το εγχειρίδιο. Χρησιμοποιήστε τις οδηγίες για τη συναρμολόγηση, τη χρήση και τη διατήρηση του προϊόντος σε καλή κατάσταση. Χρησιμοποιήστε τις οδηγίες για τη σωστή εγκατάσταση των εξαρτημάτων και των παρελκόμενων. Να χρησιμοποιείτε μόνο εγκεκριμένα εξαρτήματα και παρελκόμενα.

• Δεν πρέπει να χρησιμοποιείτε το προϊόν αν έχει υποστεί ζημιά. Να τηρείτε το πρόγραμμα συντήρησης. Να εκτελείτε μόνο τις εργασίες συντήρησης που αναφέρονται σε οδηγίες του παρόντος εγχειριδίου. Όλες οι υπόλοιπες εργασίες

860 - 001 - 28.10.2018 117συντήρησης πρέπει να εκτελούνται από ένα

εγκεκριμένο κέντρο σέρβις.

• Το παρόν εγχειρίδιο δεν περιλαμβάνει όλες τις καταστάσεις που μπορεί να προκύψουν κατά τη χρήση του προϊόντος. Να είστε προσεκτικοί και να χρησιμοποιείτε την κοινή λογική. Μην χρησιμοποιείτε το προϊόν και μην εκτελείτε συντήρηση σε αυτό, εάν δεν είστε σίγουροι για την κατάσταση. Απευθυνθείτε σε έναν ειδικό για το προϊόν, τον αντιπρόσωπό σας, τον αντιπρόσωπο σέρβις ή ένα εγκεκριμένο κέντρο σέρβις για πληροφορίες.

• Αποσυνδέστε το καλώδιο του μπουζί πριν από τη συναρμολόγηση του προϊόντος, την τοποθέτησή του στην περιοχή αποθήκευσης ή την εκτέλεση εργασιών συντήρησης.

• Μην χρησιμοποιείτε το προϊόν εάν τροποποιηθεί από τις αρχικές του προδιαγραφές. Μην αλλάξετε ένα εξάρτημα του προϊόντος χωρίς έγκριση από τον κατασκευαστή. Πρέπει να χρησιμοποιείτε μόνο εξαρτήματα εγκεκριμένα από τον κατασκευαστή. Σε περίπτωση εσφαλμένης συντήρησης, μπορεί να προκληθεί τραυματισμός ή θάνατος.

• Μην αναπνέετε τα καυσαέρια από τον κινητήρα. Η μακροχρόνια εισπνοή των αναθυμιάσεων της εξάτμισης του κινητήρα είναι επικίνδυνη για την

• Μην θέτετε το προϊόν σε λειτουργία σε εσωτερικό χώρο ή κοντά σε εύφλεκτα υλικά. Οι αναθυμιάσεις της εξάτμισης είναι καυτές και μπορεί να περιέχουν σπινθήρες που μπορεί να προκαλέσουν πυρκαγιά. Η ανεπαρκής ροή αέρα μπορεί να προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή μονοξειδίου του άνθρακα.

• Όταν χρησιμοποιείτε αυτό το προϊόν, ο κινητήρας δημιουργεί ηλεκτρομαγνητικό πεδίο. Το ηλεκτρομαγνητικό πεδίο μπορεί να προκαλέσει ζημιά στα ιατρικά εμφυτεύματα. Προτού χρησιμοποιήσετε το προϊόν, συμβουλευθείτε το γιατρό σας ή τον κατασκευαστή του ιατρικού εμφυτεύματος.

• Μην επιτρέψετε σε παιδιά να χρησιμοποιήσουν το προϊόν. Μην αφήνετε να χρησιμοποιήσουν το προϊόν άτομα που δεν γνωρίζουν τις οδηγίες.

• Φροντίστε να παρακολουθείτε πάντα τα άτομα με μειωμένες σωματικές ή διανοητικές ικανότητες που χρησιμοποιούν το προϊόν. Πρέπει να είναι παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

• Ασφαλίστε το προϊόν σε σημείο στο οποίο δεν έχουν πρόσβαση παιδιά και μη εγκεκριμένα άτομα.

• Το προϊόν μπορεί να εκτινάξει αντικείμενα και να προκληθούν τραυματισμοί. Τηρείτε τις οδηγίες ασφαλείας για να μειώσετε τον κίνδυνο τραυματισμού

• Μην απομακρύνεστε από το προϊόν όταν ο κινητήρας είναι σε λειτουργία.

• Ο χειριστής του προϊόντος είναι υπεύθυνος σε περίπτωση ατυχήματος.

• Βεβαιωθείτε ότι τα εξαρτήματα δεν έχουν υποστεί ζημιά πριν χρησιμοποιήσετε το προϊόν.

• Προτού χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι βρίσκετε σε απόσταση τουλάχιστον 15 m (50 ft) από άλλα άτομα ή ζώα. Βεβαιωθείτε ότι τα άτομα που βρίσκονται κοντά γνωρίζουν ότι θα χρησιμοποιήσετε

• Ανατρέξτε στην εθνική ή τοπική νομοθεσία. Μπορεί να εμποδίσει ή να μειώσει τη λειτουργία του προϊόντος σε ορισμένες περιπτώσεις.

• Μην χρησιμοποιείτε το προϊόν αν είστε κουρασμένοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων. Μπορεί να επηρεαστεί αρνητικά η όραση, η εγρήγορση, ο συντονισμός ή η κρίση σας. Γενικές οδηγίες ασφαλείας για το χορτοκοπτικό

• Χρησιμοποιήστε την κεφαλή χορτοκοπτικού για την κοπή γρασιδιού.

• Πρέπει πάντα να βεβαιώνεστε ότι η μεσινέζα του χορτοκοπτικού είναι τυλιγμένη σφικτά και ομοιόμορφα γύρω από το τύμπανο, για να αποφεύγετε επιβλαβείς κραδασμούς.

• Πρέπει να χρησιμοποιείτε μόνο τις συνιστώμενες κεφαλές και μεσινέζες χορτοκοτπικού.

• Βεβαιωθείτε ότι το κοπτικό εργαλείο στον προφυλακτήρα του χορτοκοπτικού δεν έχει υποστεί ζημιά. Αυτό κόβει τη μεσινέζα χορτοκοπτικού στο σωστό μήκος.

• Χρησιμοποιήστε το προϊόν με το παρελκόμενο κοπής κάτω από τη μέση σας.

• Μην αγγίζετε το κωνικό γρανάζι μετά το σβήσιμο του

• Το κωνικό γρανάζι είναι καυτό μετά το σβήσιμο του κινητήρα. Οι καυτές περιοχές μπορεί να προκαλέσουν τραυματισμό. Για ξάκρισμα του γρασιδιού

1. Κρατήστε την κεφαλή χορτοκοπτικού ακριβώς πάνω

από το έδαφος, υπό γωνία. Μην πιέζετε τη μεσινέζα του χορτοκοπτικού στο γρασίδι. (Εικ. 23)

2. Μειώστε τις στροφές του κινητήρα για να μειώσετε

τον κίνδυνο πρόκλησης ζημιάς στα φυτά.

3. Όταν κόβετε γρασίδι κοντά σε αντικείμενα, πρέπει να

ρυθμίζετε το γκάζι στο 80%. (Εικ. 24) Για κοπή του γρασιδιού

1. Βεβαιωθείτε ότι η μεσινέζα χορτοκοπτικού είναι

παράλληλη προς το έδαφος κατά τη διάρκεια της κοπής. (Εικ. 25)

2. Μην πιέζετε την κεφαλή χορτοκοπτικού στο έδαφος.

Μπορεί να προκληθεί ζημιά στο έδαφος και το

3. Μην αφήνετε την κεφαλή χορτοκοπτικού να έρχεται

συνεχώς σε επαφή με το έδαφος, καθώς μπορεί να προκληθεί ζημιά σε αυτήν.

4. Ρυθμίστε τέρμα το γκάζι όταν μετακινείτε το προϊόν

από τη μία πλευρά στην άλλη για να κόψετε το

860 - 001 - 28.10.2018γρασίδι. Βεβαιωθείτε ότι η μεσινέζα χορτοκοπτικού

βρίσκεται παράλληλα με το έδαφος. (Εικ. 26) Για τον καθαρισμό του χόρτου Η ροή αέρα από την περιστρεφόμενη μεσινέζα χορτοκοπτικού μπορεί να χρησιμοποιηθεί για να αφαιρείτε τα κομμένα χόρτα από μια περιοχή.

1. Κρατήστε την κεφαλή και τη μεσινέζα του

χορτοκοπτικού παράλληλα και πάνω από το έδαφος.

2. Ανοίξτε τέρμα το γκάζι.

3. Μετακινήστε την κεφαλή του χορτοκοπτικού από τη

μία πλευρά στην άλλη και καθαρίστε το χόρτο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να καθαρίζετε το κάλυμμα της κεφαλής χορτοκοπτικού κάθε φορά που συναρμολογείτε τη νέα μεσινέζα χορτοκοπτικού, ώστε να αποφύγετε τυχόν ανισορροπία και κραδασμούς στις λαβές. Επίσης, να ελέγχετε και τα άλλα τμήματα της κεφαλής χορτοκοπτικού και να την καθαρίζετε, εάν είναι απαραίτητο. Γενικές οδηγίες ασφαλείας για το θαμνοκοπτικό

• Η λεπίδα χόρτου χρησιμοποιείται για όλους τους τύπους ψηλού ή πυκνού χόρτου.

• Οι λεπίδες και τα κοπτικά εργαλεία χόρτου δεν πρέπει να χρησιμοποιούνται ποτέ σε ξυλώδη

• Πρέπει να χρησιμοποιείτε μέσα προστασίας της κεφαλής όταν χειρίζεστε προϊόντα με λεπίδα.

• Πρέπει να φοράτε προστατευτικά γάντια όταν αγγίζετε τη λεπίδα ή όταν εκτελείτε εργασίες συντήρησης.

• Πρέπει να χρησιμοποιείτε το προϊόν με εγκεκριμένη λεπίδα. Μην χρησιμοποιείτε τη λεπίδα χωρίς να έχετε τοποθετήσει σωστά όλα τα απαραίτητα εξαρτήματα. Βεβαιωθείτε ότι η τοποθέτηση έχει γίνει σωστά και ότι χρησιμοποιούνται τα κατάλληλα εξαρτήματα. Η λανθασμένη τοποθέτηση μπορεί να προκαλέσει εκτίναξη της λεπίδας και σοβαρό τραυματισμό στον χειριστή ή σε παριστάμενα άτομα.

• Χρησιμοποιήστε το προϊόν με το παρελκόμενο κοπής κάτω από τη μέση σας.

• Μην αγγίζετε το κωνικό γρανάζι μετά το σβήσιμο του

• Το κωνικό γρανάζι είναι καυτό μετά το σβήσιμο του κινητήρα. Οι καυτές περιοχές μπορεί να προκαλέσουν τραυματισμό.

• Η λεπίδα μπορεί να προκαλέσει τραυματισμό, αν συνεχίσει να περιστρέφεται μετά το σβήσιμο του κινητήρα ή όταν απελευθερώνεται η σκανδάλη

• Διατηρήστε τα χέρια σας μακριά από τη λεπίδα. Αν αγγίξετε τη λεπίδα, μπορεί να προκληθεί σοβαρός τραυματισμός.

• Σβήνετε τον κινητήρα προτού κάνετε οποιαδήποτε εργασία στο παρελκόμενο κοπής. Βεβαιωθείτε ότι το παρελκόμενο κοπής έχει σταματήσει εντελώς. Αποσυνδέστε το καλώδιο από το μπουζί.

• Βεβαιωθείτε ότι η λεπίδα έχει σταματήσει εντελώς να περιστρέφεται προτού εκτελέσετε εργασίες συντήρησης.

• Διατηρείτε τα δόντια της λεπίδας σωστά ακονισμένα.

• Μια ακατάλληλα ακονισμένη λεπίδα ή μια κατεστραμμένη λεπίδα αυξάνει τον κίνδυνο ατυχημάτων. Διατηρείτε τα δόντια της λεπίδας σωστά ακονισμένα. Να ακολουθείτε τις οδηγίες χρήσης και να χρησιμοποιείτε τον οδηγό ακονίσματος που συνιστάται.

• Βεβαιωθείτε ότι ο προφυλακτήρας της λεπίδας δεν έχει υποστεί ζημιά και δεν έχει συστραφεί.

• Πριν τη μεταφορά ή την αποθήκευση του προϊόντος, τοποθετήστε το προστατευτικό μεταφοράς στη

• Η ώση λεπίδας είναι μια ξαφνική κίνηση του προϊόντος προς τα πλάγια, προς τα εμπρός ή προς τα πίσω. Η ώση λεπίδας προκύπτει όταν η λεπίδα χόρτου ή η πριονωτή λεπίδα χτυπήσει σε ένα αντικείμενο που δεν μπορεί να κοπεί. Σε σημεία όπου το υλικό που κόβεται δεν φαίνεται εύκολα, αυξάνεται ο κίνδυνος να προκύψει ώση λεπίδας.

• Όταν προκύπτει ώση λεπίδας, υπάρχει κίνδυνος να ξεφύγει από τη θέση του το προϊόν ή ο χειριστής. Μια κινούμενη λεπίδα μπορεί να χτυπήσει τα παριστάμενα άτομα και υπάρχει κίνδυνος τραυματισμού.

• Εάν η λεπίδα έχει στραβώσει, έχει ρωγμές, έχει σπάσει ή έχει υποστεί ζημιά, θα πρέπει να απορρίπτεται.

• Να χρησιμοποιείτε ακονισμένη λεπίδα. Ο κίνδυνος να προκύψει ώση λεπίδας αυξάνεται όταν η λεπίδα δεν είναι τροχισμένη. Για να καθαρίσετε το γρασίδι με λεπίδα

1. Πρέπει να στέκεστε με τα πόδια ανοικτά καθώς

χειρίζεστε το προϊόν. Βεβαιωθείτε ότι τα πέλματά σας ακουμπούν γερά στο έδαφος.

2. Αφήστε το δοχείο στήριξης να ακουμπήσει ελαφρώς

στο έδαφος. Με αυτόν τον τρόπο, η λεπίδα δεν έρχεται σε επαφή με το έδαφος.

3. Χρησιμοποιήστε πλευρική κίνηση από δεξιά προς τα

αριστερά για τη διαδρομή κοπής. Για την κοπή, χρησιμοποιήστε την αριστερή πλευρά της λεπίδας (μεταξύ των θέσεων "8 η ώρα" και "12 η ώρα"). (Εικ. 27)

4. Πρέπει να στρέφετε τη λεπίδα προς τα αριστερά κατά

τον καθαρισμό του γρασιδιού. Περιεχόμενα Το γρασίδι θα συγκεντρώνεται εύκολα σε μια γραμμή.

860 - 001 - 28.10.2018 1195. Χρησιμοποιήστε πλευρική κίνηση από αριστερά

προς τα δεξιά για τη διαδρομή επαναφοράς.

6. Εκτελέστε την εργασία ρυθμικά.

7. Κινηθείτε προς τα εμπρός και φροντίστε να πατάτε

8. Σβήστε τον κινητήρα.

9. Αφαιρέστε το προϊόν από τα κλιπ της εξάρτυσης.

10. Τοποθετήστε το προϊόν στο έδαφος.

11. Συλλέξτε το κομμένο υλικό.

Γενικές οδηγίες ασφαλείας για το κονταροαλυσοπρίονο

• Συνιστάται η χρήση πρόσθετου εξοπλισμού προστασίας για την κεφαλή, τα πόδια και τα πέλματα. Ο σωστός ρουχισμός προστασίας μειώνει τον κίνδυνο τραυματισμού από εκτινασσόμενα θραύσματα ή τυχαία επαφή με την αλυσίδα του

• Όταν εκτελείτε κοπή με το προϊόν, μην ανυψώνετε τους βραχίονές πάνω από τους ώμους σας. Μην στέκεστε κάτω από τα κλαδιά που κόβετε.

• Πρέπει πάντα να φοράτε γάντια όταν αγγίζετε την

• Αντικαταστήστε τη λάμα οδήγησης και την αλυσίδα αμέσως, εάν έχουν φθαρεί, κοπεί ή αφαιρεθεί.

• Μην εκκινείτε τον κινητήρα με τη λάμα οδήγησης μέσα σε σημεία όπου έχει γίνει κοπή. Πρέπει να βγάζετε τη λάμα οδήγησης από το σημείο κοπής προτού εκκινήσετε τον κινητήρα.

• Μην χρησιμοποιείτε το προϊόν για να κόψετε δέντρα

• Μην κόβετε μικρούς θάμνους και δενδρύλλια με το

• Μην αφήνετε την αλυσίδα να ακουμπά σε αντικείμενα κατά την εκκίνηση του κινητήρα.

• Προσέχετε τις εναέριες γραμμές ρεύματος.

• Μην ασκείτε πίεση στο προϊόν όταν ολοκληρώνετε

• Όταν ολοκληρώνετε την κοπή, πρέπει να απελευθερώνετε πάντα τη σκανδάλη γκαζιού και να αφήνετε τον κινητήρα να λειτουργήσει στο ρελαντί.

• Όταν κόβετε κλαδιά ψηλότερα από το κεφάλι σας, αυτά πρέπει να έχουν διάμετρο μικρότερη από 15 cm (6'').

• Πρέπει να κρατάτε γερά το προϊόν με τα δύο σας χέρια για να το διατηρείτε σε ισορροπία. (Εικ. 28)

• Πρέπει να χειρίζεστε το προϊόν αργά και να κόβετε

• Δώστε προσοχή στην κατεύθυνση στην οποία πέφτουν τα κλαδιά.

• Προσέχετε τα νεαρά κλαδιά κατά την κοπή. Τα νεαρά κλαδιά είναι μικρά κλαδιά που μπορεί να πιαστούν στην αλυσίδα και να προκαλέσουν απώλεια ισορροπίας ή ελέγχου.

• Προσέχετε τα τινάγματα των κλαδιών όταν απελευθερώνεται η τάνυση του ξύλου.

• Πρέπει να χρησιμοποιείτε το προϊόν σε ανοικτό χώρο. Πρέπει να καθαρίζετε συχνά τα πεσμένα κλαδιά από την περιοχή, για να προλαμβάνετε τραυματισμούς.

• Πρέπει να κόβετε τα μακριά κλαδιά σε κομμάτια όταν τα απομακρύνετε.

• Σβήστε τον κινητήρα, αφαιρέστε την εξάρτυση και τοποθετήστε το μηχάνημα στο έδαφος πριν αρχίσετε να συλλέγετε το κομμένο υλικό.

• Προσαρτήστε το κάλυμμα λάμας οδήγησης κατά τη μεταφορά και την αποθήκευση του προϊόντος.

• Βεβαιωθείτε ότι το κάλυμμα της λάμας οδήγησης δεν έχει υποστεί ζημιά και δεν έχει συστραφεί. Για κοπή με το κονταροαλυσοπρίονο ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην κόβετε με το προϊόν με κατεύθυνση προς τα πίσω ή προς

1. Ρυθμίστε τέρμα το γκάζι στο προϊόν και εφαρμόστε

2. Εκτελέστε την πρώτη κοπή σε απόσταση 15 cm (6'')

από τον κορμό. Κόψτε μέχρι το 1/3 της διαδρομής έως τη βάση του κλαδιού. (Εικ. 29)

3. Μετακινήστε το κονταροαλυσοπρίονο 5-4 cm (2-4'')

προς τα έξω στο κλαδί. Εκτελέστε το δεύτερο κόψιμο σε όλη την περιφέρεια του κλαδιού. (Εικ. 29)

4. Κόψτε για τρίτη φορά. Μην κόβετε πολύ κοντά στον

κορμό, καθώς μπορεί να προκληθεί ζημιά στο

Περιεχόμενα Κατά τη δεύτερη και τρίτη κοπή, πρέπει να τοποθετείτε το προϊόν κόντρα στο κλαδί για να το διατηρήσετε σταθερό. (Εικ. 30) Γενικές οδηγίες ασφαλείας για το μακρύ μπορντουροψάλιδο

• Διατηρήστε τα χέρια σας μακριά από τη λεπίδα. Αν αγγίξετε τη λεπίδα, μπορεί να προκληθεί σοβαρός τραυματισμός.

• Διατηρήστε όλα τα μέρη του σώματος μακριά από τη λεπίδα του κοπτικού εργαλείου. Μην απομακρύνετε το κομμένο υλικό και μην πιάνετε το υλικό προς κοπή, όταν οι λεπίδες περιστρέφονται. Βεβαιωθείτε ότι το προϊόν είναι απενεργοποιημένο πριν από τον καθαρισμό ή τις εργασίες συντήρησης. Οι λεπίδες εκτελούν ελεύθερη περιστροφή μετά την απενεργοποίηση. Η έλλειψη προσοχής κατά τον χειρισμό του προϊόντος μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Όταν εκτελείτε κοπή με το προϊόν, μην ανυψώνετε τους βραχίονές πάνω από τους ώμους σας. Μην στέκεστε κάτω από τα κλαδιά που κόβετε.

860 - 001 - 28.10.2018• Διατηρήστε το προϊόν όσο το δυνατόν πιο κοντά στο

σώμα σας, ώστε να έχετε σωστή ισορροπία. (Εικ. 31)

• Μετακινήστε το προϊόν από κάτω προς τα πάνω όταν κόβετε τις πλευρές. (Εικ. 32)

• Μην κόβετε πολύ γρήγορα. Να κόβετε αργά και σταθερά μέχρι να πετύχετε κοπή καλής ποιότητας.

• Βεβαιωθείτε ότι το άκρο της λεπίδας δεν αγγίζει το

• Προσέχετε τις εναέριες γραμμές ρεύματος.

• Όταν ολοκληρώνετε την κοπή, πρέπει να απελευθερώνετε πάντα τη σκανδάλη γκαζιού και να αφήνετε τον κινητήρα να λειτουργήσει στο ρελαντί.

• Πρέπει να κρατάτε το μπορντουροψάλιδο από τη λαβή, με τη λεπίδα του κοπτικού εργαλείου σταματημένη. Πρέπει να κρατάτε το προϊόν σωστά κατά τη διάρκεια της λειτουργίας, για να μειώνετε την πιθανότητα τραυματισμού από τις λεπίδες του κοπτικού εργαλείου.

• Σβήστε τον κινητήρα, αφαιρέστε την εξάρτυση και τοποθετήστε το μηχάνημα στο έδαφος πριν αρχίσετε να συλλέγετε το κομμένο υλικό.

• Κατά τη μεταφορά και αποθήκευση του προϊόντος, πρέπει να τοποθετείτε τον προφυλακτήρα της

• Βεβαιωθείτε ότι ο προφυλακτήρας της λεπίδας δεν έχει υποστεί ζημιά και δεν έχει συστραφεί. Ρύθμιση της γωνίας των λεπίδων κοπής

1. Πιέστε το μοχλό για ξεκλείδωμα. (Εικ. 33)

2. Ρυθμίστε τη γωνία των λεπίδων στη σωστή θέση.

3. Απελευθερώστε το μοχλό.

Οδηγίες ασφαλείας για τη λειτουργία

• Βεβαιωθείτε ότι το προϊόν είναι πλήρως συναρμολογημένο πριν από τη λειτουργία.

• Προτού εκκινήσετε το προϊόν, μετακινήστε το σε απόσταση 3 m (10 ft) από το σημείο όπου γεμίσατε το ντεπόζιτο καυσίμου. Τοποθετήστε το προϊόν σε επίπεδη επιφάνεια. Βεβαιωθείτε ότι το παρελκόμενο κοπής δεν έρχεται σε επαφή με το έδαφος ή με άλλα αντικείμενα.

• Το προϊόν μπορεί να προκαλέσει την εκτίναξη αντικειμένων, τα οποία μπορούν να προκαλέσουν ζημιά στα μάτια. Χρησιμοποιήστε πάντα εγκεκριμένη προστασία των ματιών κατά τη χρήση του προϊόντος.

• Να είστε προσεκτικοί! Ένα παιδί μπορεί να πλησιάσει στο προϊόν εν αγνοία σας κατά τη διάρκεια της λειτουργίας.

• Μην χρησιμοποιείτε το προϊόν εάν υπάρχουν άτομα στο χώρο εργασίας. Σταματήστε τη λειτουργία του προϊόντος εάν ένα άτομο μπει στο χώρο εργασίας.

• Βεβαιωθείτε ότι έχετε πάντα τον έλεγχο του

• Μην χρησιμοποιείτε το προϊόν εάν δεν μπορείτε να λάβετε βοήθεια σε περίπτωση ατυχήματος. Διασφαλίζετε πάντα ότι τα υπόλοιπα άτομα γνωρίζουν ότι θα χρησιμοποιήσετε το προϊόν πριν ξεκινήσετε να το χρησιμοποιείτε.

• Μην γυρίζετε με το προϊόν πριν να βεβαιωθείτε ότι δεν υπάρχουν άτομα ή ζώα στην περιοχή ασφαλείας.

• Απομακρύνετε όλα τα ανεπιθύμητα υλικά από την περιοχή εργασίας πριν ξεκινήσετε. Εάν το παρελκόμενο κοπής χτυπήσει κάποιο αντικείμενο, το αντικείμενο μπορεί να εκτιναχθεί και να προκληθεί τραυματισμός ή ζημιά. Γύρω από το παρελκόμενο κοπής μπορεί να τυλιχθεί ανεπιθύμητο υλικό και να προκαλέσει ζημιά.

• Να μην χρησιμοποιείτε το προϊόν σε κακές καιρικές συνθήκες, όπως ομίχλη, βροχή, ισχυρούς ανέμους, κίνδυνο κεραυνού ή άλλες καιρικές συνθήκες. Μπορεί να προκύψουν επικίνδυνες συνθήκες, όπως ολισθηρές επιφάνειες, λόγω κακοκαιρίας.

• Φροντίστε να είστε σε θέση να μετακινείστε ελεύθερα και να εργάζεστε σε σταθερή θέση.

• Βεβαιωθείτε ότι δεν μπορείτε να πέσετε όταν χρησιμοποιείτε το προϊόν. Μην γέρνετε όταν χρησιμοποιείτε το προϊόν.

• Κρατάτε πάντα το προϊόν και με τα δύο σας χέρια. Να κρατάτε το προϊόν στη δεξιά πλευρά του σώματός

• Χρησιμοποιήστε το προϊόν με το παρελκόμενο κοπής κάτω από τη μέση σας.

• Εάν το χειριστήριο τσοκ βρίσκεται στη θέση του τσοκ κατά την εκκίνηση του κινητήρα, το παρελκόμενο κοπής αρχίζει να περιστρέφεται.

• Μην αγγίζετε το κωνικό γρανάζι μετά το σβήσιμο του κινητήρα. Το κωνικό γρανάζι είναι καυτό μετά το σβήσιμο του κινητήρα. Οι καυτές περιοχές μπορεί να προκαλέσουν τραυματισμό.

• Σβήστε τον κινητήρα πριν μετακινήσετε το προϊόν.

• Μην ακουμπάτε το προϊόν με τον κινητήρα σε λειτουργία.

• Πριν απομακρύνετε τα ανεπιθύμητα υλικά από το προϊόν, σβήστε τον κινητήρα και περιμένετε μέχρι να σταματήσει το παρελκόμενο κοπής. Αφήστε το παρελκόμενο κοπής να σταματήσει προτού το κομμένο υλικό να απομακρυνθεί από εσάς ή ένα

Προσωπικός εξοπλισμός προστασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Χρησιμοποιείτε πάντα σωστό προσωπικό εξοπλισμό προστασίας κατά τη χρήση του προϊόντος. Ο προσωπικός εξοπλισμός προστασίας δεν εξαλείφει τον κίνδυνο τραυματισμού. Ο προσωπικός εξοπλισμός προστασίας μειώνει το βαθμό τραυματισμού σε περίπτωση ατυχήματος.

• Χρησιμοποιήστε πάντα εγκεκριμένη προστασία των ματιών κατά τη χρήση του προϊόντος.

860 - 001 - 28.10.2018

121• Μην χρησιμοποιείτε το προϊόν με γυμνά πόδια ή με ανοικτά παπούτσια. Χρησιμοποιήστε πάντοτε αντιολισθητικές μπότες βαρέος τύπου.

• Χρησιμοποιήστε χοντρά, μακριά παντελόνια.

• Εάν είναι απαραίτητο, χρησιμοποιήστε εγκεκριμένα προστατευτικά γάντια.

• Χρησιμοποιήστε κράνος εάν υπάρχει πιθανότητα να πέσουν αντικείμενα στο κεφάλι σας.

• Χρησιμοποιήστε πάντα εγκεκριμένη προστασία αυτιών κατά τη χρήση του προϊόντος. Τυχόν θόρυβος για μεγάλο χρονικό διάστημα μπορεί να προκαλέσει θορυβογενή απώλεια ακοής.

• Βεβαιωθείτε ότι υπάρχει ένα κιτ πρώτων βοηθειών σε μικρή απόσταση. Συσκευές ασφαλείας στο προϊόν ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Μην χρησιμοποιείτε ποτέ το προϊόν, αν υπάρχουν ελαττωματικές συσκευές ασφαλείας.

• Πρέπει να κάνετε τακτικά έλεγχο των συσκευών ασφαλείας. Αν οι συσκευές ασφαλείας είναι ελαττωματικές, απευθυνθείτε στον αντιπρόσωπο σέρβις της McCulloch. Ασφάλεια σκανδάλης γκαζιού Η ασφάλεια της σκανδάλης γκαζιού κλειδώνει τη σκανδάλη γκαζιού. Πιέστε την ασφάλεια της σκανδάλης του γκαζιού για να απασφαλίσετε τη σκανδάλη. Όταν αφήνετε τη λαβή, η ασφάλεια της σκανδάλης γκαζιού και η σκανδάλη γκαζιού επανέρχονται στις αρχικές τους

1. Όταν απελευθερώνετε την ασφάλεια της σκανδάλης

γκαζιού, πρέπει να βεβαιώνεστε ότι η σκανδάλη του γκαζιού είναι ασφαλισμένη στη θέση του ρελαντί.

2. Πιέστε την ασφάλεια της σκανδάλης γκαζιού και

βεβαιωθείτε ότι επανέρχεται στην αρχική της θέση όταν την απελευθερώνετε.

3. Πιέστε τη σκανδάλη γκαζιού και βεβαιωθείτε ότι

επανέρχεται στην αρχική της θέση όταν την απελευθερώνετε. Βάλτε μπροστά τον κινητήρα και κατόπιν ανοίξτε τέρμα το γκάζι. Αφήστε τη σκανδάλη γκαζιού και ελέγξτε εάν σταματά το παρελκόμενο κοπής. Εάν το παρελκόμενο κοπής περιστρέφεται με το γκάζι στη θέση ρελαντί, εξετάστε τη βίδα ρύθμισης ρελαντί του καρμπυρατέρ. Για έλεγχο του διακόπτη τερματισμού λειτουργίας Ο διακόπτης τερματισμού λειτουργίας σβήνει τον

1. Εκκινήστε τον κινητήρα.

2. Βεβαιωθείτε ότι ο κινητήρας σβήνει όταν μετακινείτε

το διακόπτη τερματισμού λειτουργίας στη θέση τερματισμού λειτουργίας. Προστατευτικό εξαρτήματος κοπής Το προστατευτικό παρελκομένου κοπής εμποδίζει την εκτίναξη σκόρπιων αντικειμένων προς την κατεύθυνση του χειριστή. Εξετάστε το προστατευτικό παρελκομένου κοπής για ζημιά και αντικαταστήστε το, εάν έχει υποστεί ζημιά. Χρησιμοποιήστε μόνο το εγκεκριμένο προστατευτικό για το παρελκόμενο κοπής. Λειτουργία απασφάλισης εξάρτυσης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε την εξάρτυση, αν υπάρχει ελάττωμα στη λειτουργία απασφάλισης. Βεβαιωθείτε ότι η λειτουργία απασφάλισης της εξάρτυσης ανταποκρίνεται σωστά όταν ρυθμίζετε το

• Η λειτουργία απασφάλισης της εξάρτυσης εκτελείται στο μπροστινό μέρος του προϊόντος. (Εικ. 34)

• Οι ιμάντες της εξάρτυσης πρέπει πάντα να παραμένουν στη σωστή θέση.

• Σε περίπτωση έκτακτης ανάγκης, η λειτουργία απασφάλισης της εξάρτυσης σάς βοηθά να απελευθερώνεστε με ασφάλεια από το προϊόν. Εξάτμιση (σιγαστήρας)

• Μην χρησιμοποιείτε κινητήρα με κατεστραμμένη εξάτμιση (σιγαστήρας). Η κατεστραμμένη εξάτμιση (σιγαστήρας) αυξάνει το επίπεδο θορύβου και τον κίνδυνο φωτιάς. Πρέπει να υπάρχει σε μικρή απόσταση πυροσβεστήρας.

• Εξετάζετε τακτικά ότι η εξάτμιση (σιγαστήρας) είναι προσαρτημένη στο προϊόν.

• Μην αγγίζετε τον κινητήρα ή την εξάτμιση (σιγαστήρας) όταν ο κινητήρας είναι σε λειτουργία. Μην αγγίζετε τον κινητήρα ή την εξάτμιση (σιγαστήρας) για ένα διάστημα μετά το σβήσιμο του κινητήρα. Οι καυτές επιφάνειες μπορεί να προκαλέσουν τραυματισμούς.

• Η καυτή εξάτμιση (σιγαστήρας) μπορεί να προκαλέσει πυρκαγιά. Να είστε προσεκτικοί εάν χρησιμοποιείτε το προϊόν κοντά σε εύφλεκτα υγρά ή

• Μην αγγίζετε τα εξαρτήματα στην εξάτμιση (σιγαστήρας), εάν η εξάτμιση έχει υποστεί ζημιά. Τα εξαρτήματα μπορεί να περιέχουν μερικές καρκινογόνες χημικές ουσίες. Ασφάλεια καυσίμου

• Μην θέτετε το προϊόν σε λειτουργία, εάν υπάρχει καύσιμο ή λάδι κινητήρα στο προϊόν. Αφαιρέστε το ανεπιθύμητο καύσιμο/λάδι και αφήστε το προϊόν να στεγνώσει. Αφαιρέστε το ανεπιθύμητο καύσιμο από

• Εάν χύσετε καύσιμο στα ρούχα σας, αλλάξτε τα

860 - 001 - 28.10.2018• Μην χύσετε καύσιμο στο σώμα σας, καθώς μπορεί

να προκληθεί τραυματισμός. Εάν χύσετε καύσιμο στο σώμα σας, χρησιμοποιήστε σαπουνόνερο για να αφαιρέσετε το καύσιμο.

• Μην βάλετε μπροστά τον κινητήρα εάν χύσετε λάδι ή καύσιμο στο προϊόν ή στο σώμα σας.

• Μην θέσετε το προϊόν σε λειτουργία, εάν ο κινητήρας έχει διαρροή. Εξετάζετε τακτικά τον κινητήρα για

• Να είστε προσεκτικοί με το καύσιμο. Το καύσιμο είναι εύφλεκτο και οι αναθυμιάσεις είναι εκρηκτικές και μπορούν να προκαλέσουν τραυματισμό ή θάνατο.

• Μην εισπνεύσετε τις αναθυμιάσεις καυσίμου, καθώς μπορεί να προκληθεί τραυματισμός. Βεβαιωθείτε ότι υπάρχει επαρκής ροή αέρα.

• Μην καπνίζετε κοντά στο καύσιμο ή τον κινητήρα.

• Μην τοποθετείτε ζεστά αντικείμενα κοντά στο καύσιμο ή τον κινητήρα.

• Μην προσθέτετε καύσιμο όταν λειτουργεί ο

• Βεβαιωθείτε ότι ο κινητήρας έχει κρυώσει πριν από τον ανεφοδιασμό.

• Πριν από τον ανεφοδιασμό, ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου και εκτονώστε προσεκτικά

• Μην προσθέτετε καύσιμο στον κινητήρα σε εσωτερικό χώρο. Η ανεπαρκής ροή αέρα μπορεί να προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή μονοξειδίου του άνθρακα.

• Σφίξτε προσεκτικά την τάπα του ντεπόζιτου καυσίμου, διαφορετικά μπορεί να προκληθεί

• Πριν από την εκκίνηση, μετακινήστε το προϊόν σε απόσταση τουλάχιστον 3 m (10 ft) από το σημείο όπου γεμίσατε το ντεπόζιτο.

• Μην προσθέτετε υπερβολική ποσότητα καυσίμου στο ντεπόζιτο καυσίμου.

• Βεβαιωθείτε ότι δεν μπορεί να προκληθεί διαρροή όταν μετακινείτε το προϊόν ή το δοχείο καυσίμου.

• Μην τοποθετείτε το προϊόν ή ένα δοχείο καυσίμου όπου υπάρχουν ακάλυπτες φλόγες, σπινθήρες ή φλόγιστρα. Βεβαιωθείτε ότι στην περιοχή αποθήκευσης δεν υπάρχουν ακάλυπτες φλόγες.

• Χρησιμοποιήστε μόνο εγκεκριμένα δοχεία όταν μετακινείτε το καύσιμο ή προσθέτετε το καύσιμο στην περιοχή αποθήκευσης.

• Αδειάζετε το ντεπόζιτο καυσίμου πριν από μακροχρόνια αποθήκευση. Τηρείτε την τοπική νομοθεσία σχετικά με την περιοχή απόρριψης

• Καθαρίζετε το προϊόν πριν από μακροχρόνια αποθήκευση.

• Αφαιρέστε το καλώδιο του μπουζί πριν να τοποθετήσετε το προϊόν στην περιοχή αποθήκευσης, για να βεβαιωθείτε ότι ο κινητήρας δεν θα εκκινηθεί

Γενικές οδηγίες ασφαλείας για τη

• Ο χειριστής του προϊόντος είναι υπεύθυνος για την εκτέλεση όλων των απαιτούμενων εργασιών συντήρησης, οι οποίες καθορίζονται στο εγχειρίδιο χρήσης. Σε περίπτωση εσφαλμένης συντήρησης, μπορεί να προκληθεί τραυματισμός ή θάνατος.

• Βεβαιωθείτε ότι εκτελείτε τακτικά συντήρηση στο προϊόν. Αυξάνεται η διάρκεια ζωής του προϊόντος. Μειώνεται ο κίνδυνος ατυχημάτων.

• Βεβαιωθείτε ότι μπορείτε να τηρείτε το πρόγραμμα συντήρησης. Τα διαστήματα υπολογίζονται με βάση την καθημερινή χρήση του προϊόντος. Τα διαστήματα είναι διαφορετικά εάν δεν χρησιμοποιείτε το προϊόν καθημερινά.

• Να εκτελείτε μόνο τις εργασίες συντήρησης που αναφέρονται σε οδηγίες του παρόντος εγχειριδίου. Όλες οι υπόλοιπες εργασίες συντήρησης πρέπει να εκτελούνται από ένα εγκεκριμένο κέντρο σέρβις.

• Αναθέστε όλες τις εργασίες συντήρησης των προϊόντων σε εγκεκριμένο αντιπρόσωπο, χωρίς να συμπεριλάβετε τις εργασίες του ΣΥΝΤΗΡΗΣΗ στη σελίδα 126

• Ένας εγκεκριμένος αντιπρόσωπος ή ένα εγκεκριμένο κέντρο σέρβις πρέπει να εξετάζει τακτικά το προϊόν και να εκτελεί ρυθμίσεις ή επισκευές.

• Βεβαιωθείτε ότι το προϊόν είναι σωστά συναρμολογημένο.

• Μην χρησιμοποιείτε το προϊόν εάν τροποποιηθεί από τις αρχικές του προδιαγραφές.

• Μην αλλάξετε ένα εξάρτημα του προϊόντος χωρίς έγκριση από τον κατασκευαστή.

• Πρέπει να χρησιμοποιείτε μόνο εξαρτήματα εγκεκριμένα από τον κατασκευαστή.

• Ελέγξτε για σπασμένα ή λάθος ευθυγραμμισμένα μέρη, και για μέρη που δεν κινούνται ελεύθερα. Ελέγξτε για άλλες καταστάσεις που μπορεί να έχουν επιπτώσεις στη λειτουργία του προϊόντος.

• Δεν πρέπει να χρησιμοποιείτε το προϊόν αν έχει υποστεί ζημιά. Αντικαταστήστε ή επισκευάστε τα εξαρτήματα που έχουν υποστεί ζημιά.

• Να σφίγγετε σωστά τις τάπες και τις διατάξεις κλεισίματος. Τυχόν ανταλλακτικά εξαρτημάτων που δεν είναι εγκεκριμένα, ή η κατάργηση των συσκευών ασφαλείας, μπορεί να προκαλέσουν ζημιά στο προϊόν. Αυτό μπορεί επίσης να προκαλέσει ενδεχόμενο τραυματισμό του χειριστή ή των παρευρισκομένων.

• Να χρησιμοποιείτε μόνο συνιστώμενα ανταλλακτικά και αξεσουάρ. Να μην πραγματοποιείτε μετατροπές στο προϊόν σας.

• Διατηρήστε τις λαβές στεγνές, καθαρές και χωρίς λάδια και γράσο. Οι λαβές που έχουν πάνω τους γράσα ή λάδια είναι ολισθηρές και μπορεί να προκαλέσουν απώλεια ελέγχου.

• Πρέπει να τηρείτε τις οδηγίες για τη λίπανση και την αλλαγή των αξεσουάρ.

860 - 001 - 28.10.2018

123• Αποσυνδέστε το καλώδιο του μπουζί πριν από τη συναρμολόγηση του προϊόντος, την τοποθέτησή του στην περιοχή αποθήκευσης ή την εκτέλεση εργασιών συντήρησης.

• Εάν δεν μπορείτε να ρυθμίσετε τις στροφές ανά λεπτό ρελαντί για να σταματήσει το παρελκόμενο κοπής, απευθυνθείτε στο κέντρο σέρβις. Μην χρησιμοποιείτε το προϊόν μέχρι να ρυθμιστεί σωστά ή να επισκευαστεί.

• Βεβαιωθείτε ότι το προϊόν είναι σταθερό κατά τη μεταφορά, για να μην προκληθεί ζημιά.

• Όταν το προϊόν δεν βρίσκεται σε λειτουργία, διατηρήστε το σε ξηρό χώρο που βρίσκεται ψηλά ή κλειδώνει, μακριά από τα παιδιά. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε το κεφάλαιο που αφορά την ασφάλεια πριν από τη συναρμολόγηση του προϊόντος. Για να συναρμολογήσετε την λαβή

1. Αφαιρέστε τις βίδες (A), τις ροδέλες (B), τον πάνω

σφιγκτήρα (D), τον κάτω σφιγκτήρα (E) και τα παξιμάδια (F) από τη λαβή (C). (Εικ. 35)

2. Προσαρτήστε τον πάνω σφιγκτήρα (Α), τη λαβή (B),

τις ροδέλες (C) και τις βίδες (D) στο πάνω μέρος του επάνω άξονα.

3. Προσαρτήστε τον κάτω σφιγκτήρα (E) και τα

παξιμάδια (F) στο κάτω μέρος του επάνω άξονα. (Εικ. 36)

4. Τοποθετήστε τη βοηθητική λαβή ανάμεσα στα 2 βέλη

5. Σφίξτε πλήρως τις βίδες.

Περιεχόμενα Βεβαιωθείτε ότι η λαβή δεν κινείται. Για τη συναρμολόγηση του παρελκόμενου χορτοκοπτικού

1. Προσαρτήστε το προστατευτικό παρελκόμενου

κοπής (A), τα στηρίγματα (B), τις ροδέλες (C), τις ροδέλες (D) και τις βίδες (E). Σφίξτε πλήρως τις βίδες. (Εικ. 37)

2. Τοποθετήστε το εξαγωνικό κλειδί (A) για να

εμποδίσετε την περιστροφή του άξονα.

3. Αφαιρέστε το παξιμάδι (B), το δοχείο στήριξης (C) και

τη διάταξη συγκράτησης (D) από το παρελκόμενο χορτοκοπτικού και θαμνοκοπτικού. (Εικ. 38)

4. Σφίξτε την κεφαλή του χορτοκοπτικού (Β) επάνω

στον άξονα. (Εικ. 39) Για τη συναρμολόγηση του παρελκόμενου θαμνοκοπτικού

1. Προσαρτήστε το προστατευτικό παρελκόμενου

κοπής (A), τα στηρίγματα (B), τις ροδέλες (C), τις ροδέλες (D) και τις βίδες (E). Σφίξτε πλήρως τις βίδες. (Εικ. 37)

2. Τοποθετήστε το εξαγωνικό κλειδί (A) για να

εμποδίσετε την περιστροφή του άξονα.

3. Αφαιρέστε το παξιμάδι (B), το δοχείο στήριξης (C) και

τη διάταξη συγκράτησης (D) από το παρελκόμενο χορτοκοπτικού και θαμνοκοπτικού. (Εικ. 40)

4. Προσαρτήστε τη λεπίδα (B), την κάτω διάταξη

συγκράτησης (C), το δοχείο στήριξης (D) και το παξιμάδι (E). Σφίξτε πλήρως το παξιμάδι. (Εικ. 41) Για τη συναρμολόγηση του παρελκόμενου κονταροαλυσοπρίονου Για τις οδηγίες συναρμολόγησης του παρελκόμενου κονταροαλυσοπρίονου, ανατρέξτε στην ενότητα

εκτέλεση εργασιών συντήρησης στο παρελκόμενο κονταροαλυσοπρίονου στη σελίδα 128

Για να συναρμολογήσετε τον άξονα δύο τμημάτων

1. Γυρίστε τη χειρόβιδα για να χαλαρώσετε το

σύνδεσμο του άξονα. (Εικ. 42)

2. Μετακινήστε το κουμπί ασφάλισης/απελευθέρωσης

(A) μέσα στην εγκοπή-οδηγό. Σπρώξτε το παρελκόμενο μέσα στον σύνδεσμο μέχρι το κουμπί ασφάλισης/απελευθέρωσης να κουμπώσει μέσα στην κύρια οπή (Β). (Εικ. 43)

3. Τοποθετήστε τον άξονα μέσα στον σύνδεσμό του. Το

κουμπί πρέπει να περάσει μέσα από την οπή. Περιεχόμενα Αν το παρελκόμενο δεν εισέρχεται πλήρως στον επάνω άξονα, χρησιμοποιήστε το πολυεργαλείο για να σπρώξετε τον εσωτερικό άξονα μετάδοσης κίνησης βαθύτερα μέσα στον σωλήνα. Μπορεί να χρειαστεί να περιστρέψετε το πολυεργαλείο ενώ ασκείτε πίεση.

4. Βεβαιωθείτε ότι έχετε σφίξει πλήρως τη χειρόβιδα

προτού θέσετε το προϊόν σε λειτουργία. (Εικ. 44) Για να αποσυναρμολογήσετε τον άξονα δύο τμημάτων

1. Γυρίστε τη χειρόβιδα για να χαλαρώσετε το

σύνδεσμο του άξονα. (Εικ. 45)

2. Κρατήστε πατημένο το κουμπί ασφάλισης/

απελευθέρωσης (Β). Τραβήξτε και διαχωρίστε τους άξονες. (Εικ. 46)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια.

Για να χρησιμοποιήσετε καύσιμο ΠΡΟΣΟΧΗ: Αυτό το προϊόν έχει ένα δίχρονο κινητήρα. Χρησιμοποιήστε ένα μείγμα βενζίνης και λάδι δίχρονου κινητήρα. Βεβαιωθείτε ότι χρησιμοποιείτε τη σωστή ποσότητα λαδιού στο μείγμα. Τυχόν εσφαλμένη αναλογία βενζίνης και λαδιού μπορεί να προκαλέσει ζημιά στον κινητήρα.

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε βενζίνη με αριθμό οκτανίων κάτω από 90 RON (87 AKI). Μπορεί να προκληθεί ζημιά στο

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε βενζίνη με συγκέντρωση αιθανόλης πάνω από 10% (E10). Μπορεί να προκληθεί ζημιά στο

• Χρησιμοποιήστε πάντα καινούργια αμόλυβδη βενζίνη με ελάχιστο αριθμό οκτανίων 90 RON (87 AKI) και με συγκέντρωση αιθανόλης κάτω από 10% (E10).

• Χρησιμοποιήστε βενζίνη με υψηλότερο αριθμό οκτανίων εάν χρησιμοποιείτε συχνά το προϊόν συνεχώς σε υψηλές στροφές ανά λεπτό (σ.α.λ) του

Λάδι δίχρονου κινητήρα

• Χρησιμοποιήστε μόνο υψηλής ποιότητας λάδι δίχρονου κινητήρα. Χρησιμοποιήστε μόνο λάδι αερόψυκτου κινητήρα.

• Μην χρησιμοποιείτε άλλους τύπους λαδιού.

• Αναλογία μίγματος 50:1 (2%) Βενζίνη, λίτρα Λάδι για δίχρονους κινητήρες, λίτρα 5 0,10 10 0,20 15 0,30 20 0,40 Για να δημιουργήσετε το μείγμα καυσίμου Περιεχόμενα Χρησιμοποιήστε πάντα ένα καθαρό δοχείο καυσίμου όταν αναμιγνύετε το καύσιμο. Περιεχόμενα Μην δημιουργείτε ποσότητα μείγματος καυσίμου για περισσότερες από 30 ημέρες.

1. Προσθέστε το μισό της ποσότητας βενζίνης.

2. Προσθέστε ολόκληρη την ποσότητα λαδιού.

3. Ανακινήστε το μείγμα καυσίμου για να αναμίξετε τα

4. Προσθέστε την υπόλοιπη ποσότητα βενζίνης.

5. Ανακινήστε το μείγμα καυσίμου για να αναμίξετε τα

6. Γεμίστε το ντεπόζιτο καυσίμου.

Για να προσθέσετε καύσιμο

• Χρησιμοποιήστε πάντοτε δοχείο καυσίμου με βαλβίδα προστασίας από διαρροές.

• Εάν υπάρχει καύσιμο στο δοχείο, αφαιρέστε το ανεπιθύμητο καύσιμο και αφήστε το δοχείο να

• Βεβαιωθείτε ότι η περιοχή κοντά στην τάπα του ντεπόζιτου καυσίμου είναι καθαρή.

• Ανακινήστε καλά το δοχείο καυσίμου πριν προσθέσετε το μείγμα καυσίμου στο ντεπόζιτο

Για εκκίνηση και σταμάτημα Εκκίνηση με κρύο κινητήρα (Εικ. 47)

1. Τοποθετήστε το διακόπτη τερματισμού λειτουργίας

(Α) στη θέση εκκίνησης.

2. Πιέστε την ασφάλεια γκαζιού (B) και τραβήξτε τη

σκανδάλη γκαζιού (C).

3. Με τη σκανδάλη γκαζιού ενεργοποιημένη, πατήστε

το κουμπί γρήγορου ρελαντί (D).

4. Απελευθερώστε την ασφάλεια του γκαζιού και τη

5. Πιέστε τη φούσκα της χειροκίνητης αντλίας καυσίμου

(πουάρ) 10 φορές. Δεν χρειάζεται να γεμίσει πλήρως η φούσκα. (Εικ. 48)

6. Μετακινήστε το χειριστήριο του τσοκ στη θέση

"πλήρες τσοκ". (Εικ. 49)

7. Κρατήστε το σώμα του μηχανήματος στο έδαφος με

το αριστερό σας χέρι. (Εικ. 50)

8. Τραβήξτε αργά το σχοινί προς τα έξω με το δεξί χέρι

σας, μέχρι να αισθανθείτε κάποια αντίσταση.

860 - 001 - 28.10.2018

1259. Τραβήξτε το σχοινί της τροχαλίας του συστήματος εκκίνησης γρήγορα και με δύναμη. Επαναλάβετε περίπου 5 φορές ή μέχρι να επιχειρηθεί εκκίνηση του

10. Μετακινήστε το χειριστήριο του τσοκ στη θέση "χωρίς

11. Τραβήξτε το σχοινί της τροχαλίας του συστήματος

εκκίνησης γρήγορα και με δύναμη, μέχρι να εκκινηθεί ο κινητήρας.

12. Αφήστε τον κινητήρα να λειτουργήσει για 10

13. Τραβήξτε τη σκανδάλη γκαζιού για να λειτουργήσει

σε χαμηλή ταχύτητα για 60 δευτερόλεπτα. Εκκίνηση με ζεστό κινητήρα Περιεχόμενα Πρέπει να ακολουθείτε αυτήν τη διαδικασία για την εκκίνηση ενός προϊόντος που ανεφοδιάστηκε αφού πρώτα εξαντλήθηκε το καύσιμό

1. Τοποθετήστε το διακόπτη τερματισμού λειτουργίας

(Α) στη θέση εκκίνησης.

2. Πιέστε την ασφάλεια γκαζιού (B) και τραβήξτε τη

σκανδάλη γκαζιού (C).

3. Με τη σκανδάλη γκαζιού ενεργοποιημένη, πατήστε

το κουμπί γρήγορου ρελαντί (D).

4. Απελευθερώστε την ασφάλεια του γκαζιού και τη

5. Πιέστε τη φούσκα της χειροκίνητης αντλίας καυσίμου

(πουάρ) 10 φορές. Δεν χρειάζεται να γεμίσει πλήρως η φούσκα. (Εικ. 48)

6. Κρατήστε το σώμα του μηχανήματος στο έδαφος με

το αριστερό σας χέρι. (Εικ. 50)

7. Μετακινήστε το χειριστήριο του τσοκ στη θέση "χωρίς

8. Τραβήξτε αργά το σχοινί προς τα έξω με το δεξί χέρι

σας, μέχρι να αισθανθείτε κάποια αντίσταση.

9. Τραβήξτε το σχοινί της τροχαλίας του συστήματος

εκκίνησης γρήγορα και με δύναμη, μέχρι να εκκινηθεί ο κινητήρας. Τερματισμός λειτουργίας του προϊόντος

• Πιέστε τον διακόπτη τερματισμού λειτουργίας για να σβήσετε τον κινητήρα. Εκκίνηση του κινητήρα όταν το καύσιμο είναι υπερβολικά ζεστό Εάν το προϊόν δεν ξεκινάει, το καύσιμο μπορεί να είναι υπερβολικά ζεστό. Περιεχόμενα Να χρησιμοποιείτε πάντα νέα καύσιμα και μειώνετε το χρόνο λειτουργίας όταν ο καιρός είναι

1. Τοποθετήστε το προϊόν σε δροσερό χώρο μακριά

από την ηλιακή ακτινοβολία.

2. Αφήστε το προϊόν να κρυώσει για 20 λεπτά

3. Πιέστε την φούσκα πλήρωσης ξανά και ξανά για

4. Ακολουθήστε τη διαδικασία εκκίνησης με κρύο

κινητήρα. Ανατρέξτε στην ενότητα Εκκίνηση με κρύο κινητήρα στη σελίδα 125

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια προτού εκτελέσετε εργασίες καθαρισμού, επισκευής ή συντήρησης στο προϊόν. Πρόγραμμα συντήρησης Βεβαιωθείτε ότι μπορείτε να τηρείτε το πρόγραμμα συντήρησης. Τα διαστήματα υπολογίζονται με βάση την καθημερινή χρήση του προϊόντος. Τα διαστήματα είναι διαφορετικά εάν δεν χρησιμοποιείτε το προϊόν καθημερινά. Εκτελείτε μόνο τις εργασίες συντήρησης που αναφέρονται στο παρόν εγχειρίδιο. Απευθυνθείτε σε ένα εγκεκριμένο κέντρο σέρβις σχετικά με τις υπόλοιπες εργασίες συντήρησης που δεν αναφέρονται στο παρόν εγχειρίδιο. Καθημερινή συντήρηση

• Καθαρίστε τις εξωτερικές επιφάνειες.

• Καθαρίστε το φίλτρο αέρα. Αντικαταστήστε, αν χρειάζεται.

• Ελέγξτε την εξάρτυση.

• Ελέγξτε την ασφάλεια της σκανδάλης γκαζιού και τη λειτουργία γκαζιού.

• Ελέγξτε τη λαβή και τη χειρολαβή.

• Ελέγξτε το διακόπτη τερματισμού λειτουργίας.

• Ελέγξτε τους προφυλακτήρες.

• Ελέγχετε το παρελκόμενο κοπής για τυχόν ζημιές ή

• Αντικαταστήστε το παρελκόμενο κοπής που έχει υποστεί ζημιά.

• Λιπάνετε τις λεπίδες κοπής (μακρύ παρελκόμενο μπορντουροψάλιδου).

• Ελέγξτε την κεφαλή του χορτοκοπτικού.

• Ελέγξτε τις στροφές ανά λεπτό στο ρελαντί.

• Ελέγξτε για διαρροές καυσίμου. Εβδομαδιαία συντήρηση

• Εξετάστε τη λαβή του σχοινιού εκκίνησης και το σχοινί εκκίνησης.

• Ελέγξτε το γράσο στο κωνικό γρανάζι. 126 860 - 001 - 28.10.2018• Καθαρίστε το εξωτερικό μέρος του καρμπυρατέρ και την περιοχή γύρω του.

• Καθαρίστε το εξωτερικό του μπουζί. Αφαιρέστε το και ελέγξτε το διάκενο ηλεκτροδίου. Ρυθμίστε το διάκενο ή αντικαταστήστε το μπουζί. Βεβαιωθείτε ότι στο μπουζί έχει τοποθετηθεί διάταξη καταστολής φλόγας. Μηνιαία συντήρηση

• Καθαρίστε το σύστημα ψύξης.

• Εξετάστε το φίλτρο καυσίμου.

• Εξετάστε το σωλήνα καυσίμου για ζημιές.

• Εξετάστε όλα τα καλώδια και τις συνδέσεις.

• Εξετάστε το φίλτρο καυσίμου. Για να ρυθμίσετε το καρμπυρατέρ Οι βασικές ρυθμίσεις του καρμπυρατέρ γίνονται κατά τη διάρκεια των δοκιμών στο εργοστάσιο. Η ρύθμιση πρέπει να εκτελείται από εκπαιδευμένο τεχνικό. Για τον έλεγχο της εξάτμισης (σιγαστήρα) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να μην χρησιμοποιείτε προϊόντα με ελαττωματική εξάτμιση (σιγαστήρα). Να αντικαθιστάτε πάντα τις ελαττωματικές εξατμίσεις (σιγαστήρες). ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οι εξατμίσεις (σιγαστήρες) με καταλυτικό μετατροπέα υπερθερμαίνονται κατά τη διάρκεια λειτουργίας τους. Κίνδυνος εγκαύματος ή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εξάτμιση (σιγαστήρας) μειώνει το επίπεδο θορύβου και απομακρύνει τα καυσαέρια της εξάτμισης από τον χειριστή. Τα καυσαέρια της εξάτμισης είναι καυτά και μπορεί να περιέχουν σπινθήρες. Κίνδυνος πυρκαγιάς. ΠΡΟΣΟΧΗ: Αν η σίτα συγκράτησης των σπινθήρων υποστεί ζημιά, πρέπει να αντικατασταθεί. Να μην χρησιμοποιείτε ένα προϊόν αν η σίτα συγκράτησης των σπινθήρων που βρίσκεται στην εξάτμιση (σιγαστήρας) λείπει ή είναι ελαττωματική. ΠΡΟΣΟΧΗ: Αν η σίτα συγκράτησης των σπινθήρων έχει μπλοκάρει, το προϊόν θα υπερθερμανθεί. Αυτό θα προκαλέσει ζημιά στον κύλινδρο και στο έμβολο.

1. Βεβαιωθείτε ότι η εξάτμιση (σιγαστήρας) δεν έχει

2. Βεβαιωθείτε ότι η εξάτμιση (σιγαστήρας) έχει

προσαρτηθεί σωστά στη προϊόν.

3. Ορισμένες εξατμίσεις έχουν ειδική σίτα συγκράτησης

των σπινθήρων. Αν το προϊόν που διαθέτετε έχει αυτόν τον τύπο εξάτμισης (σιγαστήρα), να καθαρίζετε τη σίτα συγκράτησης των σπινθήρων τουλάχιστον μία φορά την εβδομάδα. Χρησιμοποιήστε συρματόβουρτσα. (Εικ. 51) Για τον καθαρισμό/τη συντήρηση του συστήματος ψύξης Αυτό το προϊόν διαθέτει σύστημα ψύξης. Τυχόν βρώμικο ή φραγμένο σύστημα ψύξης μπορεί να οδηγήσει σε υπερθέρμανση του προϊόντος, η οποία μπορεί να προκαλέσει ζημιά στο έμβολο και στον κύλινδρο. Να ελέγχετε και να καθαρίζετε το σύστημα ψύξης με μια βούρτσα μία φορά την εβδομάδα ή συχνότερα σε απαιτητικές συνθήκες. Το σύστημα ψύξης αποτελείται από πτερύγια φτερωτής (ανεμιστήρα) ψύξης στον κύλινδρο (1) και στην εισαγωγή αέρα (2). (Εικ. 52) Για να καθαρίσετε το φίλτρο αέρα

1. Αφαιρέστε το κάλυμμα του φίλτρου αέρα και το

φίλτρο αέρα. (Εικ. 53)

2. Καθαρίστε το φίλτρο αέρα με ζεστό σαπουνόνερο.

Βεβαιωθείτε ότι το φίλτρο αέρα είναι στεγνό πριν να το εγκαταστήσετε.

3. Αντικαταστήστε το φίλτρο αέρα εάν είναι πολύ

βρόμικο για να καθαριστεί πλήρως. Πρέπει πάντα να αντικαθιστάτε το φίλτρο αέρα, εάν έχει υποστεί ζημιά.

4. Εάν το προϊόν σας διαθέτει αφρώδες φίλτρο αέρα,

εφαρμόστε λάδι φίλτρου αέρα. Εφαρμόστε λάδι φίλτρου αέρα μόνο σε αφρώδες φίλτρο. Μην εφαρμόζετε λάδι σε φίλτρο κετσέ. Φίλτρο καυσίμου Εάν εξαντληθεί το καύσιμο του κινητήρα, βεβαιωθείτε ότι η οπή αέρα στην τάπα του ντεπόζιτου καυσίμου και το φίλτρο καυσίμου (Α) είναι καθαρά. (Εικ. 54) Για να προσθέσετε γράσο στο κωνικό γρανάζι Βεβαιωθείτε ότι το κωνικό γρανάζι είναι γεμάτο κατά 3/4 με γράσο κωνικού γραναζιού. (Εικ. 55) Για να εξετάσετε το μπουζί

Χρησιμοποιείτε πάντα τον συνιστώμενο τύπο μπουζί. Η χρήση λάθος τύπου μπουζί μπορεί να προκαλέσει ζημιά στο προϊόν.

• Αν ο κινητήρας έχει χαμηλή ισχύ, δεν εκκινείται εύκολα ή δεν λειτουργεί σωστά στο ρελαντί, ελέγξτε

127• Για να μειώσετε τον κίνδυνο συσσώρευσης ανεπιθύμητων υλικών στα ηλεκτρόδια του μπουζί, ακολουθήστε τις παρακάτω οδηγίες: a) Βεβαιωθείτε ότι οι στροφές ανά λεπτό ρελαντί έχουν ρυθμιστεί σωστά. b) Βεβαιωθείτε ότι το μίγμα καυσίμου είναι σωστό. c) Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό.

• Αν το μπουζί είναι βρόμικο, καθαρίστε το και βεβαιωθείτε ότι το διάκενο του ηλεκτροδίου είναι σωστό, ανατρέξτε στην ενότητα ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ στη σελίδα 130 . (Εικ. 56)

• Αν χρειάζεται, αντικαταστήστε το μπουζί. Ακόνισμα κοπτικών εργαλείων και λεπίδων χόρτου

1. Ακονίστε τα κοπτικά εργαλεία και τις λεπίδες χόρτου

με μια μονοκόμματη πλακέ λίμα.

2. Ακονίστε ισοδύναμα όλες τις άκρες των κοπτικών

εργαλείων και των λεπίδων, ώστε να διατηρηθεί η ισορροπία. (Εικ. 57) Για να αντικαταστήσετε τη μεσινέζα του χορτοκοπτικού (Εικ. 58) (Εικ. 59) (Εικ. 60) (Εικ. 61) (Εικ. 62) (Εικ. 63) (Εικ. 64) (Εικ. 65) Για την εκτέλεση εργασιών συντήρησης στο παρελκόμενο κονταροαλυσοπρίονου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αφαιρέστε το μπουζί πριν εκτελέσετε εργασίες συντήρησης στο παρελκόμενο. Για την τοποθέτηση ή την αντικατάσταση της αλυσίδας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εάν η αλυσίδα φθαρεί ή υποστεί ζημιά, αντικαταστήστε την με την αλυσίδα χαμηλού κλωτσήματος. Ανατρέξτε στην ενότητα ΠΑΡΕΛΚΟΜΕΝΑ στη σελίδα

Περιεχόμενα Πρέπει πάντα να φοράτε γάντια όταν αγγίζετε την αλυσίδα.

1. Αποσυνδέστε το καπάκι του μπουζί.

2. Χρησιμοποιήστε το κλειδί για να ξεσφίξετε το

παξιμάδι του καλύμματος του οδοντωτού τροχού περιστρέφοντάς το προς τα αριστερά. (Εικ. 66)

3. Αφαιρέστε το παξιμάδι του καλύμματος του

οδοντωτού τροχού, τη ροδέλα (B) και το κάλυμμα του οδοντωτού τροχού (C). (Εικ. 67)

4. Αφαιρέστε τη λάμα οδήγησης και την αλυσίδα

πριονιού, αν έχουν τοποθετηθεί.

5. Αν πρόκειται να αντικαταστήσετε μια αλυσίδα,

αφαιρέστε την παλιά αλυσίδα από τη λάμα οδήγησης και απορρίψτε την.

6. Αφαιρέστε όλο το πριονίδι, τα χώματα και

οποιοδήποτε άλλο ανεπιθύμητο υλικό από τις επιφάνειες χρησιμοποιώντας μαλακή βούρτσα ή στεγνό πανί.

7. Εκτελέστε τις εργασίες συντήρησης στη λάμα

οδήγησης. Ανατρέξτε στην ενότητα Για την εκτέλεση εργασιών συντήρησης στη λάμα οδήγησης στη σελίδα 130

8. Γυρίστε τη βίδα ρύθμισης προς τα αριστερά, μέχρι ο

πείρος ρύθμισης βρεθεί στη θέση που φαίνεται στην εικόνα. (Εικ. 68)

9. Τοποθετήστε τη νέα αλυσίδα στη λάμα οδήγησης με

τα κοπτικά εργαλεία προς τη σωστή κατεύθυνση. Ξεκινήστε από το επάνω μέρος της λάμας οδήγησης και προχωρήστε στο μπροστινό μέρος της λάμας οδήγησης. (Εικ. 69) Περιεχόμενα Βεβαιωθείτε ότι το κάτω μέρος της αλυσίδας βρίσκεται μέσα στην εγκοπή της λάμας οδήγησης και ότι έχει ασφαλίσει στον μπροστινό οδοντωτό τροχό της λάμας οδήγησης.

10. Όταν η αλυσίδα μπει πάνω στη λάμα οδήγησης,

τοποθετήστε τις στο πριόνι και περάστε την αλυσίδα γύρω από τον οδοντωτό τροχό. Ευθυγραμμίστε τα δόντια του οδοντωτού τροχού με την αλυσίδα.

11. Βεβαιωθείτε ότι ο πείρος ρύθμισης βρίσκεται στην

οπή του πείρου ρύθμισης της λάμας οδήγησης. (Εικ. 70) Περιεχόμενα Για τη ρύθμιση του τεντώματος της αλυσίδας, χρησιμοποιούνται ένας πείρος και μια βίδα ρύθμισης. Όταν συναρμολογείτε τη λάμα οδήγησης, είναι πολύ σημαντικό να ασφαλίσει ο πείρος ρύθμισης στην αντίστοιχη οπή του στη λάμα

12. Τοποθετήστε το κάλυμμα του οδοντωτού τροχού (Α),

τη ροδέλα (B) και το παξιμάδι του καλύμματος οδοντωτού τροχού (C). Σφίξτε ελαφρώς το παξιμάδι με τα δάχτυλά σας. (Εικ. 71)

13. Ρυθμίστε το τέντωμα της αλυσίδας. Ανατρέξτε στην

Για τη ρύθμιση του τεντώματος της αλυσίδας στη σελίδα 129

Περιεχόμενα Πρέπει να ελέγχετε τακτικά το τέντωμα της αλυσίδας. Μια αλυσίδα με σωστό τέντωμα έχει καλύτερη απόδοση και μεγαλύτερη διάρκεια ζωής. 128 860 - 001 - 28.10.2018Για τη ρύθμιση του τεντώματος της

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φορέστε γάντια προτού ρυθμίσετε το τέντωμα της αλυσίδας. Η αλυσίδα είναι κοφτερή και μπορεί να σας τραυματίσει. Περιεχόμενα Η αλυσίδα επιμηκύνεται κατά τη διάρκεια της λειτουργίας, ειδικά κατά τα πρώτα 15 λεπτά. Πρέπει να ελέγχετε και να ρυθμίζετε συχνά το τέντωμα της αλυσίδας μετά τη χρήση ή τον ανεφοδιασμό του

1. Εξετάστε την αλυσίδα και τη λάμα οδήγησης για

τυχόν ζημιές. Αντικαταστήστε οποιοδήποτε εξάρτημα έχει υποστεί ζημιά.

2. Χρησιμοποιήστε το κλειδί για να ξεσφίξετε το

παξιμάδι του καλύμματος του οδοντωτού τροχού περιστρέφοντάς το προς τα αριστερά. Μην αφαιρείτε το παξιμάδι. (Εικ. 66)

3. Σφίξτε το παξιμάδι στο κάλυμμα με τα δάχτυλά σας.

4. Γυρίστε τη βίδα ρύθμισης προς τα δεξιά μέχρι η

αλυσίδα του πριονιού να ακουμπήσει στο κάτω μέρος της λάμας οδήγησης και, στη συνέχεια, γυρίστε τη βίδα ρύθμισης προς τα δεξιά κατά ¼ επιπλέον. (Εικ. 72)

5. Χρησιμοποιήστε το κατσαβίδι του πολυεργαλείου για

να μετακινήσετε την αλυσίδα γύρω από τη λάμα οδήγησης. Η αλυσίδα πρέπει να κινείται ομαλά και ελεύθερα. (Εικ. 73)

6. Αν η αλυσίδα δεν κινείται, είναι πολύ σφικτή.

Χαλαρώστε το παξιμάδι του καλύμματος του οδοντωτού τροχού και γυρίστε τη βίδα ρύθμισης προς τα αριστερά κατά ¼ της στροφής. Σφίξτε το παξιμάδι του καλύμματος του οδοντωτού τροχού.

7. Βεβαιωθείτε ότι δεν υπάρχει διάκενο ανάμεσα στην

αλυσίδα και το κάτω μέρος της λάμας οδήγησης. Αν υπάρχει διάκενο, η αλυσίδα είναι πολύ χαλαρή και απαιτείται περαιτέρω ρύθμιση. Μην χρησιμοποιείτε το προϊόν αν η αλυσίδα είναι χαλαρή.

8. Όταν η αλυσίδα αποκτήσει το σωστό τέντωμα,

ανασηκώστε το άκρο της λάμας οδήγησης και σφίξτε καλά το παξιμάδι του καλύμματος του οδοντωτού τροχού προς τα δεξιά με το πολυεργαλείο. (Εικ. 74) (Εικ. 75) Περιεχόμενα Η αλυσίδα έχει το σωστό τέντωμα όταν κινείται ελεύθερα γύρω από τη λάμα οδήγησης χωρίς να κρέμεται χαμηλότερα από τη λάμα οδήγησης. Για το ακόνισμα της αλυσίδας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φορέστε γάντια πριν ακονίσετε την αλυσίδα. Ακονίστε την αλυσίδα από την εσωτερική πλευρά του κοπτικού εργαλείου προς την εξωτερική

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πρέπει να ακονίζετε μόνο με κίνηση προς τα εμπρός. Ακονίστε κάθε κοπτική ακμή 2 ή 3 φορές. Ακονίστε αρκετά για να αποκαταστήσετε τυχόν ζημιές στις κοπτικές ακμές, οι οποίες περιλαμβάνουν τα πλευρικά και τα πάνω τμήματα των κοπτικών εργαλείων. Διατηρείτε όλα τα κοπτικά εργαλεία στο ίδιο μήκος. Ακονίστε την αλυσίδα όταν:

• Τα κομμάτια ξύλου μειώνονται σε μέγεθος.

• Το πριόνι κόβει προς τη μία πλευρά ή υπό γωνία.

• Πρέπει να πιέσετε το πριόνι στα κλαδιά με δύναμη.

1. Αποσυνδέστε το μπουζί.

2. Ρυθμίστε το τέντωμα της αλυσίδας, αν χρειάζεται

τη ρύθμιση του τεντώματος της αλυσίδας στη σελίδα

3. Ρυθμίστε τη βάση της λίμας (A) στις 90°. (Εικ.

76)Βεβαιωθείτε ότι η βάση της λίμας παραμένει στα πάνω άκρα του κοπτικού εργαλείου (B) και του μετρητή βάθους (C). Περιεχόμενα Η αλυσίδα έχει αριστερά και δεξιά κοπτικά εργαλεία.

4. Ευθυγραμμίστε τις ενδείξεις 30° της βάσης της λίμας

(Α) με τη λάμα οδήγησης και προς το κέντρο της αλυσίδας. (Εικ. 77)

5. Ακονίστε τα κοπτικά εργαλεία (B) στη μία πλευρά.

(Εικ. 77) Γυρίστε την αλυσίδα για να ακονίσετε τα κοπτικά εργαλεία στην άλλη πλευρά.

6. Ελέγξτε τους μετρητές βάθους και μετακινήστε τους

προς τα κάτω. Τοποθετήστε το όργανο μέτρησης βάθους πάνω στα κοπτικά εργαλεία.

7. Λιμάρετε το μετρητή βάθους με επίπεδη λίμα, έτσι

ώστε να φτάσει στο ίδιο επίπεδο με το επάνω μέρος του οργάνου μέτρησης βάθους.

8. Λιμάρετε με επίπεδη λίμα έτσι ώστε η μπροστινή

γωνία του μετρητή βάθους να γίνει στρογγυλή. Βεβαιωθείτε ότι το επάνω μέρος του μετρητή βάθους είναι επίπεδο. Για τη λίπανση της λάμας οδήγησης και της αλυσίδας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Δεν πρέπει να χρησιμοποιείτε απόβλητα λαδιού. Η χρήση αποβλήτων λαδιού μπορεί να είναι επικίνδυνη για εσάς και να προκαλέσει ζημιά στο προϊόν και το περιβάλλον. Το λάδι αλυσίδας παρέχει συνεχή λίπανση στην αλυσίδα και τη λάμα οδήγησης. Η έξοδος λαδιού παρακολουθείται αυτόματα για να διασφαλίζεται ότι υπάρχει αρκετό λάδι. Αν δεν υπάρχει αρκετό λάδι, θα προκληθεί ζημιά στη λάμα οδήγησης και στην αλυσίδα, και θα αναπτυχθεί υπερβολική θερμότητα. Η υπερβολική θερμότητα προκαλεί την έκλυση καπνών από την

860 - 001 - 28.10.2018

129αλυσίδα ή/και την αλλαγή χρώματος στη λάμα οδήγησης. Πρέπει πάντα να γεμίζετε το ντεπόζιτο λαδιού της λάμας όταν γεμίζετε το ντεπόζιτο καυσίμου. Τηρείτε τις παρακάτω οδηγίες για τη λίπανση της λάμας οδήγησης και της αλυσίδας:

1. Σβήστε τον κινητήρα.

2. Αφαιρέστε την τάπα λαδιού.

3. Γεμίστε το ντεπόζιτο λαδιού της λάμας.

Για την εκτέλεση εργασιών συντήρησης στη λάμα οδήγησης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Εκτελέστε τις εργασίες συντήρησης στη λάμα οδήγησης όταν:

• Το προϊόν κόβει προς τη μία πλευρά.

• Πρέπει να πιέζετε το προϊόν με δύναμη για να κάνει την κοπή.

• Η λίπανση της λάμας οδήγησης δεν είναι

Μετά από κάθε εργασία, πρέπει να καθαρίζετε όλο το πριονίδι από τη λάμα οδήγησης και την οπή του οδοντωτού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αντικαταστήστε τη λάμα οδήγησης όταν:

• Η εγκοπή έχει φθαρεί.

• Η λάμα οδήγησης λυγίζει ή έχει ρωγμές.

• Στις άκρες της λάμας οδήγησης αναπτύσσεται υπερβολική θερμότητα κατά την κοπή.

• Υπάρχουν ρινίσματα στις άκρες της λάμας οδήγησης. Αυτό προκαλεί ζημιά στην αλυσίδα και η κοπή γίνεται δύσκολη αν η λάμα οδήγησης έχει φθαρεί.

1. Αποσυνδέστε το μπουζί.

2. Ξεσφίξτε το παξιμάδι του σφιγκτήρα και αφαιρέστε το

3. Αφαιρέστε τη λάμα οδήγησης και την αλυσίδα.

4. Καθαρίστε τις οπές λαδιού και την εγκοπή.

Περιεχόμενα Πρέπει να καθαρίζετε τις οπές λαδιού και την εγκοπή μετά από κάθε 5 ώρες λειτουργίας.

5. Αφαιρέστε τα ρινίσματα στις άκρες της λάμας

οδήγησης με μια επίπεδη λίμα. Περιεχόμενα Η εμφάνιση ρινισμάτων στις ράγες της λάμας οδήγησης προκύπτει συνήθως όταν φθείρονται οι ράγες τη λάμας.

6. Χρησιμοποιήστε μια επίπεδη λίμα για να εξομαλύνετε

τις ακμές και των πλευρές, αν το επάνω μέρος της ράγας της λάμας οδήγησης είναι τραχύ.

7. Αντικαταστήστε τη λάμα οδήγησης.

Για τη λίπανση της λεπίδας κοπής (μακρύ παρελκόμενο μπορντουροψάλιδου)

• Για ευκολότερη εργασία και μεγαλύτερη διάρκεια ζωής, πρέπει να λιπαίνετε τις λεπίδες των κοπτικών εργαλείων πριν και μετά από κάθε χρήση.

• Εφαρμόστε το λάδι έτσι ώστε να περάσει ανάμεσα στις δύο λεπίδες. Τα λιπαντικά πρέπει να είναι μη τοξικά, μη επικίνδυνα και να εμποδίζουν τη διάβρωση των κινούμενων μεταλλικών εξαρτημάτων. ΜΕΤΑΦΟΡΑ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ

• Να διατηρείτε τον εξοπλισμό ασφαλή κατά τη μεταφορά, ώστε να αποφύγετε ζημιές και ατυχήματα.

• Να διατηρείτε το προϊόν και τον εξοπλισμό σε μια περιοχή στεγνή και ανθεκτική στο ψύχος.

• Καθαρίστε το προϊόν.

• Αντικαταστήστε ή επισκευάστε τα εξαρτήματα που έχουν υποστεί ζημιά.

• Χρησιμοποιήστε για το προϊόν το σωστό προστατευτικό κάλυμμα που δεν συγκρατεί την

• Να διατηρείτε το προϊόν καλά ασφαλισμένο κατά τη

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ μονάδα B33 PS (B33BCSMC) B33 PS+ (B33BCSMC) Προδιαγραφές κινητήρα Κυβισμός κυλίνδρου cm

Εσωτερική διάμετρος κυλίνδρου mm 36 36 130 860 - 001 - 28.10.2018Διαδρομή mm 32 32 Στροφές ανά λεπτό ρελαντί min

2700-3200 2700-3200 Μέγιστη ταχύτητα του άξονα εξόδου min

Στροφές, στη μέγιστη ισχύ min

Μέγιστη ισχύς κινητήρα kW/min

0,9/7000 0,9/7000 Μπουζί — RCJ6Y RCJ6Y Διάκενο ηλεκτροδίου mm 0,65 0,65 Χωρητικότητα ντεπόζιτου καυσίμου cm

Δεδομένα θορύβου και κραδασμών Ισοδύναμη στάθμη κραδασμών (ahv, eq), με παρελκόμενο χορτοκοπτικού, αριστερά/δεξιά λαβή - βλ. σημείωση 1 m/s

5,4/6,7 5,4/6,7 Ισοδύναμη στάθμη κραδασμών (ahv, eq), με παρελκόμενο θαμνοκοπτικού, αριστερά/δεξιά λαβή - βλ. σημείωση 1 m/s

— 6,6/8,1 Ισοδύναμη στάθμη κραδασμών (ahv, eq), με παρελκόμενο κονταροαλυσοπρίονου, αριστερά/δεξιά λαβή - βλ. σημείωση 1 dB(A) — 5,4/6,3 Ισοδύναμη στάθμη κραδασμών (ahv, eq), με παρελκόμενο μπορντουροψάλιδου, αριστερά/δεξιά λαβή - βλ. σημείωση 1 dB(A) — 5,4/6,7 Στάθμη ηχητικής ισχύος, εγγυημένη (LWA), με παρελκόμενο χορτοκοπτικού - βλ. σημείωση 2 dB(A) 115 115 Στάθμη ηχητικής ισχύος, εγγυημένη (LWA), με παρελκόμενο θαμνοκοπτικού - βλ. σημείωση 2 dB(A) — 112 Στάθμη ηχητικής ισχύος, εγγυημένη (LWA), με παρελκόμενο κονταροαλυσοπρίονου - βλ. σημείωση 2 dB(A) — 113 Στάθμη ηχητικής ισχύος, εγγυημένη (LWA), με παρελκόμενο μπορντουροψάλιδου - βλ. σημείωση 2 dB(A) — 112 Στάθμη ηχητικής ισχύος, μετρημένη, με παρελκόμενο χορτοκοπτικού - βλ. σημείωση 2 dB(A) 112 112 Στάθμη ηχητικής ισχύος, μετρημένη, με παρελκόμενο θαμνοκοπτικού - βλ. σημείωση 2 dB(A) — 109 Στάθμη ηχητικής ισχύος, μετρημένη, με παρελκόμενο κονταροαλυσοπρίονου - βλ. σημείωση 2 dB(A) — 110 Στάθμη ηχητικής ισχύος, μετρημένη, με παρελκόμενο μπορντουροψάλιδου - βλ. σημείωση 2 dB(A) — 109 Στάθμη ηχητικής πίεσης στο αυτί του χειριστή, με παρελκόμενο χορτοκοπτικού - βλ. σημείωση 3 dB(A) 96,8 96,8 Στάθμη ηχητικής πίεσης στο αυτί του χειριστή, με παρελκόμενο θαμνοκοπτικού - βλ. σημείωση 3 dB(A) — 96,4 Στάθμη ηχητικής πίεσης στο αυτί του χειριστή, με παρελκόμενο κονταροαλυσοπρίονου - βλ. σημείωση 3 dB(A) — 95,0

860 - 001 - 28.10.2018 131Στάθμη ηχητικής πίεσης στο αυτί του χειριστή, με

παρελκόμενο μπορντουροψάλιδου - βλ. σημείωση 3 dB(A) — 96,6 Διαστάσεις προϊόντος Βάρος, κινητήρας και επάνω άξονας (χωρίς καύσιμο, παρελκόμενο κοπής και προστατευτικό) kg 7,7 7,7 Σημείωση 1: Τα καταγεγραμμένα στοιχεία για την ισοδύναμη στάθμη δονήσεων έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) ίση με 1,5 m/s

Σημείωση 2: Οι εκπομπές θορύβου στο περιβάλλον, οι οποίες μετρούνται ως ηχητική ισχύς (L

), σε συμμόρφωση με την Οδηγία 2000/14/EΚ. Η καταγεγραμμένη στάθμη ηχητικής ισχύος για το μηχάνημα έχει μετρηθεί με το αυθεντικό παρελκόμενο κοπής, που δίνει την υψηλότερη στάθμη. Η διαφορά μεταξύ της εγγυημένης και της μετρούμενης ηχητικής ισχύος είναι ότι η εγγυημένη ηχητική ισχύς περιλαμβάνει επίσης τη διασπορά στο αποτέλεσμα της μέτρησης και τις αποκλίσεις μεταξύ των διαφορετικών μηχανημάτων του ίδιου μοντέλου σύμφωνα με την Οδηγία 2000/14/ΕΚ. Σημείωση 3: Τα καταγεγραμμένα στοιχεία για την αντίστοιχη στάθμη ηχητικής πίεσης για το μηχάνημα έχουν μια τυπική στατιστική διασπορά (τυπική απόκλιση) της τάξης του 3 dB (A). ΠΑΡΕΛΚΟΜΕΝΑ μονάδα B33 PS, B33 PS+ Εξάρτημα χορτοκοπτικού Μήκος παρελκόμενου (συνολικά) cm (ίντσες) 84,7 (33,35) Βάρος παρελκόμενου (με κεφαλή κοπής και προστατευτικό παρελκόμενου κοπής) kg (λίβρες) 1,84 (4,06) Μήκος άξονα cm (ίντσες) 62,6 (24,65) Διάμετρος άξονα mm (ίντσες) 25,4 (1,0) Άξονας με σπείρωμα — M10 Περιστροφή κεφαλής κοπής (όπως τη βλέπει ο

— Προς τα αριστερά Τύπος άξονα μετάδοσης κίνησης — Συμπαγής Μέγιστη διάμετρος κοπής cm (ίντσες) 43 (17) Μέγεθος μεσινέζας κοπής mm (ίντσες) 2,5 (0,095) Αριθμός μεσινέζων κοπής — 2 Τύπος κεφαλής κοπής — Κεφαλή πρόσκρουσης Χωρητικότητα κεφαλής μεσινέζας — 4 (13,12) Σχεδίαση προστατευτικού παρελκόμενου κοπής — Συνδυασμός (χορτοκοπτικό με μεσινέζα και λεπίδα χόρτου) Παρελκόμενο θαμνοκοπτικού Μήκος παρελκόμενου (συνολικά) cm (ίντσες) 84,7 (33,35) Βάρος παρελκόμενου (με λεπίδα χόρτου και προστατευτικό παρελκόμενου κοπής) kg (λίβρες) 1,72 (3,79) 132 860 - 001 - 28.10.2018μονάδα B33 PS, B33 PS+ Μήκος άξονα cm (ίντσες) 62,6 (24,65) Διάμετρος άξονα mm (ίντσες) 25,4 (1,0) Άξονας με σπείρωμα — M10 Περιστροφή κεφαλής κοπής (όπως τη βλέπει ο

— Προς τα αριστερά Τύπος άξονα μετάδοσης κίνησης — Συμπαγής Σχεδίαση λεπίδας χόρτου — 3 δόντια Διάμετρος λεπίδας χόρτου mm (ίντσες) 255 (10) Διάμετρος κεντρικής οπής λεπίδας χόρτου mm (ίντσες) 25,4 (1,0) Σχεδίαση προστατευτικού παρελκόμενου κοπής — Συνδυασμός (χορτοκοπτικό με μεσινέζα και λεπίδα χόρτου) Παρελκόμενο κονταροαλυσοπρίονου Μήκος παρελκόμενου (συνολικά) cm (ίντσες) 105,9 (41,7) Βάρος παρελκόμενου (χωρίς υγρά, με λάμα οδήγησης και αλυσίδα) kg (λίβρες) 1,66 (3,66) Μήκος άξονα cm (ίντσες) 65,8 (25,9) Διάμετρος άξονα mm (ίντσες) 25,4 (1,0) Μήκος λάμας οδήγησης cm (ίντσες) 25 (10) Αριθμός δοντιών οδοντωτού τροχού λάμας

— 7 Αριθμός δοντιών συστήματος μετάδοσης κίνησης

— 7 Μέγιστη διάμετρος κοπής cm (ίντσες) 10 (3,94) Αριθμός συνδέσμων συστήματος μετάδοσης κίνησης αλυσίδας — 40 Ονομαστικό μέγεθος κρίκων αλυσίδας mm (ίντσες) 1,3 (0,050) Βήμα αλυσίδας mm (ίντσες) 9,52 (0,375) Σχέση μείωσης στροφών — 0,94 Τύπος αλυσίδας/μοντέλο 91PX040G, UC 81 GS, UC 81 G, H38 91PX040G, UC 81 GS, UC 81 G, H38 Χωρητικότητα ντεπόζιτου λαδιού ml (oz) 130 (4,39) Μακρύ παρελκόμενο μπορντουροψάλιδου Μήκος παρελκόμενου (συνολικά) cm (ίντσες) 126,1 (49,64) Βάρος παρελκόμενου kg (λίβρες) 2,20 (4,85) Μήκος άξονα cm (ίντσες) 64,4 (25,35) Διάμετρος άξονα mm (ίντσες) 25,4 (1) Απόσταση δοντιών (από άκρο σε άκρο) mm (ίντσες) 25 (0,98) Μέγιστη διάμετρος κοπής mm (ίντσες) 15 (0,59)

860 - 001 - 28.10.2018 133μονάδα B33 PS, B33 PS+

Μήκος κοπής mm (ίντσες) 360 (14,17) Μήκος λάμας (από το κιβώτιο ταχυτήτων έως το

mm (ίντσες) 438 (17,24) Αριθμός δοντιών ανά λεπίδα — 26 Βήμα δοντιών mm (ίντσες) 31 (1,22) Τύπος δράσης λεπίδας — Παλινδρομική κοπή διπλής δράσης Εύρος γωνιακής ρύθμισης ° 90° συνολικά, 45° από την κεντρική γραμμή του άξονα ΠΕΡΙΕΧΟΜΕΝΑ ΤΗΣ ΔΗΛΩΣΗΣ ΣΥΜΜΟΡΦΩΣΗΣ ΕΚ Εμείς, η Husqvarna AB, SE 561 82 Huskvarna, Σουηδία, δηλώνουμε με αποκλειστική μας ευθύνη ότι το απεικονιζόμενο προϊόν: Περιγραφή Βενζινοκίνητο χορτοκοπτικό / θαμνοκοπτικό Επωνυμία McCulloch Πλατφόρμα / Τύπος /

Πλατφόρμα B33BCSMC, που αντιπροσωπεύει το μοντέλο B33PS, B33PS+ Παρτίδα Αριθμός σειράς με ημερομηνία 2018 και μεταγενέστερη συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες και τους κανονισμούς της ΕΕ: Οδηγία/Κανονισμός

• 2006/42/ΕΚ "σχετικά με τα μηχανήματα" 2014/30 /ΕΕ "σχετικά με την ηλεκτρομαγνητική συμβατότητα" 2000/14/ΕΚ "σχετικά με το θόρυβο σε εξωτερικούς χώρους" Εφαρμοζόμενα εναρμονισμένα πρότυπα ή/και τεχνικές προδιαγραφές: EN ISO 12100, EN ISO 11806-1, EN ISO 11680-1, EN ISO 10517, CISPR 12, ISO 14982, ISO 3744 Σύμφωνα με την οδηγία 2000/14/ΕΚ, Παράρτημα V, οι δηλωθείσες τιμές για τον ήχο αναφέρονται στο κεφάλαιο Τεχνικά στοιχεία αυτού του εγχειριδίου και στην υπογεγραμμένη Δήλωση Συμμόρφωσης ΕΕ. Η TÜV Rheinland N.A. εκτέλεσε εθελοντικά έλεγχο για λογαριασμό της Husqvarna AB και εξέδωσε πιστοποιητικό συμμόρφωσης με την Οδηγία του Συμβουλίου ΕΚ 2006/42/ΕΚ για τα μηχανήματα. Το πιστοποιητικό, όπως παρέχεται στην υπογεγραμμένη Δήλωση συμμόρφωσης ΕΚ, ισχύει για όλες τις εγκαταστάσεις παραγωγής και τις χώρες προέλευσης, όπως αναφέρονται στο προϊόν. Το παρεχόμενο βενζινοκίνητο χορτοκοπτικό / θαμνοκοπτικό συμμορφώνεται με το δείγμα που υποβλήθηκε σε εξέταση. 134 860 - 001 - 28.10.2018Contenido INTRODUCCIÓN p. 135
• SEGURIDAD p. 136
• MONTAJE p. 142
• FUNCIONAMIENTO p. 143
• MANTENIMIENTO p. 145
