BRUKSANVISNING B33 PS MCCULLOCH

3. Fjern møtrikken (B), støttekoppen (C) og holderen

3. Fjern møtrikken (B), støttekoppen (C) og holderen

6. Fjern eventuelt savsmuld, snavs og andre uønskede

møtrik ved at dreje det mod uret. Fjern ikke møtrikken. (Fig. 66)

INNLEDNING Bruksanvisning Det originale språket i denne bruksanvisningen er engelsk. Bruksanvisninger på andre språk er oversettelser fra engelsk. Oversikt (Fig. 1)

8. Kombinasjonsverktøy

17. Beskyttelse for skjæreutstyr for trimmer og tilbehør til

25. Tilbehør til forlenget hekksaks

28. Bladbeskyttelse for tilbehør til forlenget hekksaks

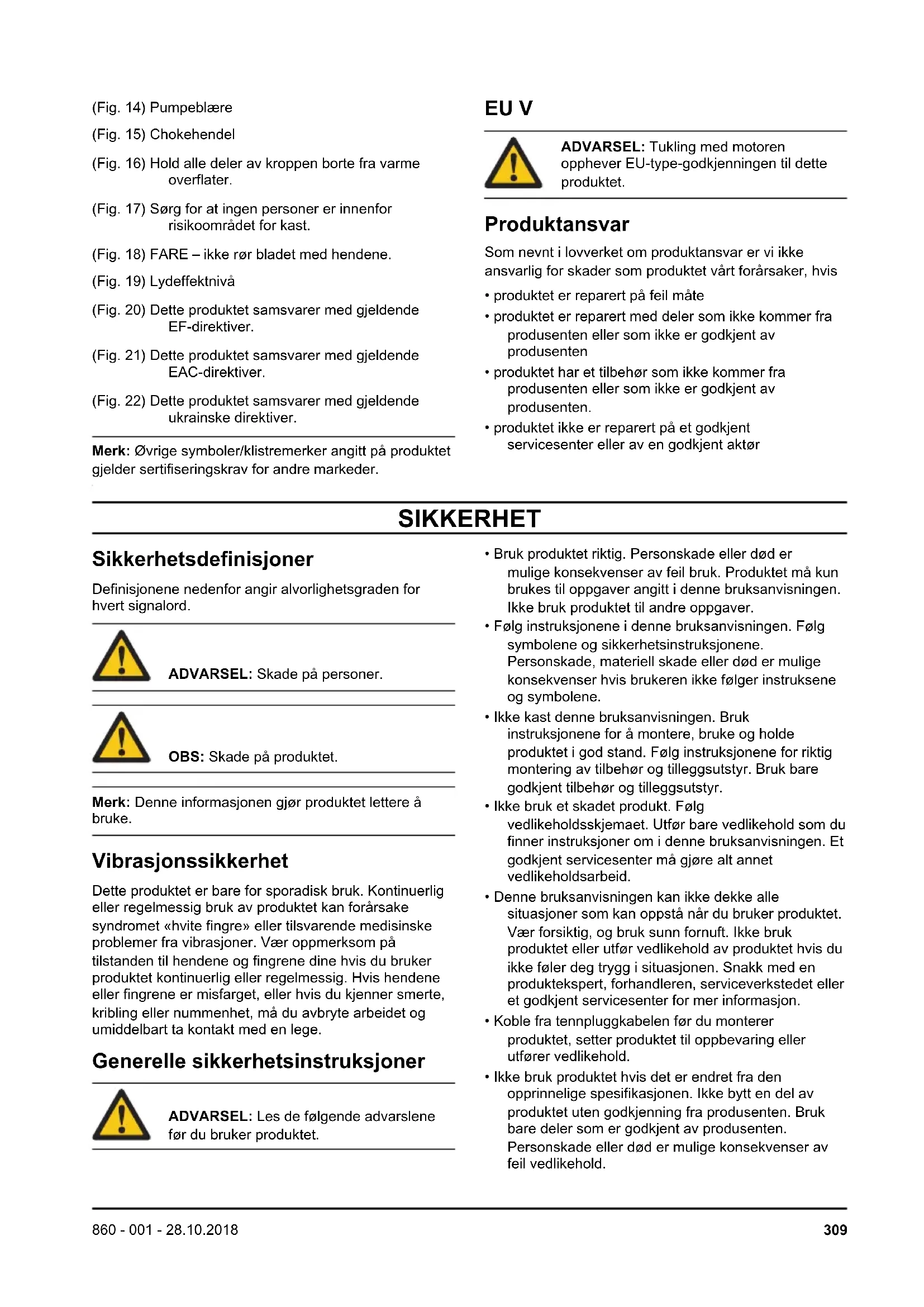

• produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten

• produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• produktet ikke er reparert på et godkjent servicesenter eller av en godkjent aktør SIKKERHET Sikkerhetsdefinisjoner Definisjonene nedenfor angir alvorlighetsgraden for hvert signalord. ADVARSEL: Skade på personer. OBS: Skade på produktet. Merk: Denne informasjonen gjør produktet lettere å bruke. Vibrasjonssikkerhet Dette produktet er bare for sporadisk bruk. Kontinuerlig eller regelmessig bruk av produktet kan forårsake syndromet «hvite fingre» eller tilsvarende medisinske problemer fra vibrasjoner. Vær oppmerksom på tilstanden til hendene og fingrene dine hvis du bruker produktet kontinuerlig eller regelmessig. Hvis hendene eller fingrene er misfarget, eller hvis du kjenner smerte, kribling eller nummenhet, må du avbryte arbeidet og umiddelbart ta kontakt med en lege. Generelle sikkerhetsinstruksjoner ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk produktet riktig. Personskade eller død er mulige konsekvenser av feil bruk. Produktet må kun brukes til oppgaver angitt i denne bruksanvisningen. Ikke bruk produktet til andre oppgaver.

• Følg instruksjonene i denne bruksanvisningen. Følg symbolene og sikkerhetsinstruksjonene. Personskade, materiell skade eller død er mulige konsekvenser hvis brukeren ikke følger instruksene og symbolene.

• Ikke kast denne bruksanvisningen. Bruk instruksjonene for å montere, bruke og holde produktet i god stand. Følg instruksjonene for riktig montering av tilbehør og tilleggsutstyr. Bruk bare godkjent tilbehør og tilleggsutstyr.

• Ikke bruk et skadet produkt. Følg vedlikeholdsskjemaet. Utfør bare vedlikehold som du finner instruksjoner om i denne bruksanvisningen. Et godkjent servicesenter må gjøre alt annet vedlikeholdsarbeid.

• Denne bruksanvisningen kan ikke dekke alle situasjoner som kan oppstå når du bruker produktet. Vær forsiktig, og bruk sunn fornuft. Ikke bruk produktet eller utfør vedlikehold av produktet hvis du ikke føler deg trygg i situasjonen. Snakk med en produktekspert, forhandleren, serviceverkstedet eller et godkjent servicesenter for mer informasjon.

• Koble fra tennpluggkabelen før du monterer produktet, setter produktet til oppbevaring eller utfører vedlikehold.

• Ikke bruk produktet hvis det er endret fra den opprinnelige spesifikasjonen. Ikke bytt en del av produktet uten godkjenning fra produsenten. Bruk bare deler som er godkjent av produsenten. Personskade eller død er mulige konsekvenser av feil vedlikehold.

860 - 001 - 28.10.2018

309• Ikke pust inn avgassene fra motoren. Langvarig innånding av motorens avgasser utgjør en helserisiko.

• Ikke la barn bruke produktet. Ikke la en person uten kunnskap om instruksjonene bruke produktet.

• Produktet kan kaste ut løse gjenstander og forårsake personskade. Følg instruksjonene for å redusere faren for personskade eller død.

• Kontroller at du er minst 15 m unna andre personer eller dyr før du bruker produktet. Pass på at personer i nærheten vet at du kommer til å bruke produktet.

• Se nasjonale eller lokale lover. De kan forby eller begrense bruken av produktet under enkelte forhold.

• Ikke bruk produktet hvis du er trett eller påvirket av alkohol, andre rusmidler eller legemidler. Dette kan påvirke syn, oppmerksomhet, koordinasjon eller vurderingsevne. Generelle sikkerhetsinstruksjoner for gresstrimmeren

• Bruk trimmerhodet for å klippe gress.

• Pass alltid på at trimmertråden vikles hardt og jevnt rundt trommelen, slik at skadelige vibrasjoner forhindres.

• Bruk bare anbefalte trimmerhoder og trimmertråder.

• Pass på at kapperen på trimmerskjermen ikke er skadet. Dette kutter trimmertråden til riktig lengde.

• Bruk produktet med skjæreutstyret under hoftehøyde.

• Ikke berør vinkelgiret rett etter at motoren har stoppet.

• Vinkelgiret er varmt etter at motoren har stoppet. Varme områder kan forårsake skader. Slik trimmer du gress

1. Hold trimmerhodet like over bakken, og vipp det lett.

Ikke skyv trimmertråden ned i gresset. (Fig. 23)

2. Reduser motorens turtall for å redusere faren for å

4. Bruk full gass når du beveger produktet fra side til

side for å klippe gress. Kontroller at gresstrimmertråden er parallell med bakken. (Fig. 26) Slik samler du opp gresset Luftstrømmen fra den roterende trimmertråden kan brukes til å fjerne gress fra et bestemt område.

3. Beveg trimmerhodet fra side til side, og samle opp

gresset. ADVARSEL: Rengjør trimmerhodets deksel hver gang du monterer en ny trimmertråd for å forhindre ubalanse og vibrasjon i håndtakene. Utfør også en kontroll av de andre delene på trimmerhodet, og rengjør det om nødvendig. Generelle sikkerhetsinstruksjoner for ryddesagen

• En gressklinge brukes til alle typer av høyt eller kraftig gress.

• Gressklinger og gresskniver må ikke brukes på treaktige stammer.

• Bruk hørselsvern når du betjener et produkt med en klinge.

• Bruk vernehansker når du berører klingen eller utfører vedlikehold.

• Bruk produktet sammen med en godkjent klinge. Ikke bruk en klinge uten at alle de nødvendige delene er riktig montert. Kontroller at monteringen er riktig utført, og at riktige deler brukes. Uriktig montering kan føre til at klingen blir slynget ut og forårsaker alvorlige skader på brukeren eller tilskuere.

• Bruk produktet med skjæreutstyret under hoftehøyde.

• Stans motoren før du foretar arbeid på skjæreutstyret. Pass på at skjæreutstyret stopper helt. Koble kabelen fra tennpluggen.

• Kontroller at klingen har sluttet helt å rotere før du utfører vedlikehold.

• Hold klingens tenner godt og korrekt filt.

• En klinge som er filt feil eller skadd øker risikoen for ulykker. Hold klingens tenner godt og korrekt filt. Følg instruksjonene, og bruk anbefalt filmal.

• Når et klingekast oppstår, er det en fare for at produktet eller brukeren beveger seg ut av stilling. En klinge som beveger seg kan treffe folk i nærheten, og det er en fare for skader.

1. Stå med føttene fra hverandre når du bruker

produktet. Sørg for at føttene dine står støtt på bakken.

3. Bruk en sideveis bevegelse fra høyre til venstre for å

klippe. Bruk venstre side av klingen (posisjonene mellom klokken 8 og 12 på klingen) til å klippe. (Fig. 27)

5. Bruk en sideveis bevegelse fra venstre mot høyre for

7. Gå fremover og plasser føttene dine støtt mot

Generelle sikkerhetsinstruksjoner for stangsagen

• Det anbefales å bruke ytterligere verneutstyr for hode, hender, bein og føtter. Egnede verneklær reduserer faren for å bli skadet av flygende gjenstander eller utilsiktet kontakt med sagkjedet.

• Når du bruker produktet, må du ikke løfte armene over skuldrene dine. Ikke stå under grener som skal kuttes.

• Bruk alltid hansker når du berører kjedet.

• Erstatt sverdet og kjedet umiddelbart hvis de er skadet, ødelagt eller fjernet.

• Unngå at kjedet berører objekter når du starter motoren.

• Vær oppmerksom på overhengende kraftledninger.

• Ikke legg trykk på produktet når du fullfører et kutt.

• Når du fullfører et kutt, må du alltid slippe gassregulatoren og la motoren kjøre på tomgang.

• Vær oppmerksom på nye skudd når du sager. Nye skudd kan fange kjedet, slik at mister kontrollen over sagen.

• Vær oppmerksom på tilbakeslag når spenningen i treet frigjøres.

• Stans motoren, løsne selen og plasser maskinen på bakken før du samler sammen avkappet materiale.

• Sverdbeskyttelsen skal være på under transport og oppbevaring av produktet.

1. Sett produktet til full gass, og påfør et lett trykk.

2. Sag for første gang 15 cm (6 tommer) unna

4. Sag for tredje gang. Hvis du sager for nært

stammen, kan du skade treet. Merk: Når du sager for andre og tredje gang, må du legge produktet inntil grenen for å holde den stabil. (Fig. 30) Generelle sikkerhetsinstruksjoner for den forlengede hekksaksen

• Ikke rør bladet med hendene. Et roterende blad kan forårsake alvorlige skader.

• Hold alle deler av kroppen borte fra skjærebladet. Forsøk ikke å fjerne klippet materiale eller å holde i materialet som skal klippes, mens bladet beveger seg. Pass på å slå av produktet før du rydder eller utfører vedlikehold. Bladet beveger seg litt etter at hekksaksen slås av. Uoppmerksomhet under bruk av produktet kan forårsake alvorlige personskader.

• Når du bruker produktet, må du ikke løfte armene over skuldrene dine. Ikke stå under grener som skal kuttes.

• Hold produktet så nær kroppen som mulig for å få riktig balanse. (Fig. 31)

• Når du fullfører et kutt, må du alltid slippe gassregulatoren og la motoren kjøre på tomgang.

• Hold hekksaksen i håndtaket med skjærebladet stoppet. Hold riktig i produktet under bruk for å redusere faren for personskade forårsaket av skjærebladet.

• Stans motoren, løsne selen og plasser maskinen på bakken før du samler sammen avkappet materiale.

• Bladbeskyttelsen skal være på under transport og oppbevaring av produktet.

• Kontroller at bladbeskyttelsen ikke er skadet eller vridd. Slik justerer du vinkelen på skjærebladet

1. Skyv spaken for å låse opp. (Fig. 33)

2. Juster vinkelen på bladet til riktig stilling.

Sikkerhetsinstruksjoner for drift

• Kontroller at produktet er riktig montert før bruk.

• Flytt produktet 3 m unna stedet der du fylte drivstofftanken før du starter det. Plasser produktet på et flatt underlag. Pass på at skjæreutstyret ikke berører bakken eller andre gjenstander.

• Produktet kan kaste ut objekter, noe som kan føre til skader på øynene. Bruk alltid et godkjent øyevern når du bruker produktet.

• Ikke bruk produktet hvis du ikke kan motta hjelp hvis det skjer en ulykke. Før du begynner å bruke produktet, må du alltid sørge for at andre vet at du skal bruke det.

• Ikke snu deg med produktet før du forsikrer deg om at ingen personer eller dyr er innenfor sikkerhetsområdet.

• Fjern alt uønsket materiale fra arbeidsområdet før du begynner. Hvis skjæreutstyret treffer et objekt, kan objektet bli kastet ut og forårsake personskade eller materiell skade. Uønsket materiale kan tvinne seg rundt skjæreutstyret og forårsake skade.

• Ikke bruk produktet i dårlig vær, for eksempel tåke, regn, sterk vind, ved fare for lyn eller annet uvær. Farlige forhold, for eksempel glatte overflater, kan oppstå på grunn av dårlig vær.

• Sørg for at du kan bevege deg fritt og arbeide i en stabil stilling.

• Pass på at du ikke risikerer å falle når du bruker produktet. Ikke len deg til siden når du bruker produktet.

• Hold alltid produktet med to hender. Hold produktet på høyre side av kroppen.

• Bruk produktet med skjæreutstyret under hoftehøyde.

• Hvis chokehendelen står i choke-stilling når motoren starter, begynner skjæreutstyret å rotere.

• Ikke berør vinkelgiret rett etter at motoren har stoppet. Vinkelgiret er varmt etter at motoren har stoppet. Varme områder kan forårsake skader.

• Før du fjerner uønsket materiale fra produktet, må du stoppe motoren og vente til skjæreutstyret

andre fjerner avklipt materiale. Personlig verneutstyr ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Bruk alltid egnet personlig verneutstyr når du bruker produktet. Det personlige verneutstyret fjerner ikke risikoen for skader. Det personlige verneutstyret reduserer skadeomfanget hvis det skjer en ulykke.

• Bruk alltid et godkjent øyevern når du bruker produktet.

• Ikke bruk produktet uten sko eller med åpne sko. Bruk alltid kraftige sklisikre støvler.

• Bruk alltid godkjent hørselsvern når du bruker produktet. Støy over en lang periode kan forårsake støyrelatert hørselsskade.

• Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt McCulloch-serviceverksted, dersom sikkerhetsutstyret er defekt. Gassregulatorsperre Gassregulatorsperren låser gassregulatoren. Skyv gassregulatorsperren for å aktivere gassregulatoren. Når du slipper håndtaket, vil både gassregulatorsperren og gassregulatoren gå tilbake til utgangsstillingene sine.

tilbake til utgangsstillingen når du slipper den.

3. Skyv gassregulatoren, og kontroller at den går

tilbake til utgangsstillingen når du slipper den. Start motoren, og gi deretter full gass. Slipp gassregulatoren, og undersøk om skjæreutstyret stanser. Hvis skjæreutstyret roterer når gassregulatoren står i tomgangsstilling, må du undersøke justeringsskruen på forgasseren. Slik kontrollerer du stoppbryteren Stoppbryteren stanser motoren.

stoppbryteren til stoppstillingen. Vern for skjæreutstyr Beskyttelsesskjermen for skjæreutstyret hindrer at løse objekter kastes ut mot brukeren. Kontroller beskyttelsesskjermen for skjæreutstyret for skade, og skift den hvis den er skadet. Bruk bare godkjent beskyttelsesskjerm for skjæreutstyr. Utløsermekanisme for selen ADVARSEL: Ikke bruk selen hvis utløsermekanismen er defekt. Kontroller at utløsermekanismen for selen fungerer riktig når du justerer produktet.

• Utløsermekanismen for selen er foran på produktet. (Fig. 34)

• Selestroppene må alltid holde seg i korrekt posisjon.

• I en nødssituasjon kan utløsermekanismen for selen hjelpe deg med å frigjøre deg trygt fra produktet. Lyddemper

• Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.

• Ikke sett varme gjenstander i nærheten av drivstoff eller motoren.

• Åpne tanklokket sakte og slipp ut trykket forsiktig før du fyller.

• Ikke fyll drivstoff på motoren innendørs. Utilstrekkelig luftstrøm kan føre til personskade eller død på grunn av kveling eller karbonmonoksidforgiftning.

• Trekk til lokket på drivstofftanken forsiktig. Brann kan oppstå hvis du ikke gjør dette.

• Flytt produktet minst 3 m fra stedet du fylte tanken før du starter det.

• Ikke fyll for mye drivstoff på tanken.

• Kontroller at det ikke oppstår lekkasjer når du flytter produktet eller bensinkannen.

• Ikke plasser produktet eller en drivstoffbeholder i nærheten av åpen flamme, gnister eller pilotflamme. Pass på at det ikke er åpen flamme i oppbevaringsområdet.

• Bruk bare godkjente beholdere når du flytter drivstoff eller setter drivstoff til oppbevaring.

• Tøm drivstofftanken før lengre tids oppbevaring. Følg lokale lover om hvor du kan kassere drivstoff.

• Rengjør produktet før lengre tids oppbevaring.

• Fjern tennpluggkabelen før du setter produktet til oppbevaring for å sikre at motoren ikke starter ved et uhell. Generelle sikkerhetsinstruksjoner for vedlikehold

• Brukeren av produktet er ansvarlig for at alt nødvendig vedlikehold utføres som beskrevet i brukerhåndboken. Personskade eller død er mulige konsekvenser av feil vedlikehold.

• Pass på at du regelmessig utfører vedlikehold av produktet. Levetiden til produktet øker. Risikoen for ulykker reduseres.

• Kontroller at du følger vedlikeholdsskjemaet. Intervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene er annerledes hvis du ikke bruker produktet hver dag.

• Utfør bare vedlikehold som du finner instruksjoner om i denne bruksanvisningen. Et godkjent servicesenter må gjøre alt annet vedlikeholdsarbeid.

• Få all produktservice utført av en godkjent forhandler, ikke inkludert oppgaver i VEDLIKEHOLD på side 317

• La en godkjent forhandler eller et godkjent servicesenter undersøke produktet regelmessig for å gjøre justeringer eller reparasjoner.

• Pass på at produktet er riktig montert.

• Ikke bruk produktet hvis det er endret fra den opprinnelige spesifikasjonen.

• Ikke bytt en del av produktet uten godkjenning fra produsenten.

• Bruk bare deler som er godkjent av produsenten.

• Se etter ødelagte eller feilplasserte deler og deler som ikke beveger seg fritt. Kontroller for andre forhold som kan ha innvirkning på driften av produktet.

• Ikke bruk et skadet produkt. Skift ut eller reparer skadde komponenter.

• Hold hetter og festeanordninger riktig strammet. Utskifting av komponenter som ikke er godkjent eller fjerning av sikkerhetsutstyr kan føre til skade på produktet. Dette kan også forårsake personskade på brukeren eller personer i nærheten.

• Bruk bare reservedeler og tilleggsutstyr som er anbefalt. Ikke foreta endringer av produktet.

• Hold håndtakene tørre, rene og frie for olje og fett. Fettete eller oljete håndtak er glatte, og kan føre til at du mister kontrollen.

• Følg instruksjonene for smøring og utskifting av tilbehør.

• Koble fra tennpluggkabelen før du monterer produktet, setter produktet til oppbevaring eller utfører vedlikehold.

• Hvis du ikke kan justere tomgangsturtallet slik at skjæreutstyret stopper, må du kontakte servicesenteret ditt. Ikke bruk produktet før det er riktig justert eller reparert.

• Kontroller at produktet er stabilt under transport for å forhindre skade.

1. Fest beskyttelsen for skjæreutstyret (A), spennene

(B), skivene (C), skivene (D) og skruene (E). Trekk til skruene helt. (Fig. 37)

2. Sett inn sekskantnøkkelen (A) for å forhindre at

3. Fjern mutteren (B), støttekoppen (C) og holderen (D)

1. Fest beskyttelsen for skjæreutstyret (A), spennene

(B), skivene (C), skivene (D) og skruene (E). Trekk til skruene helt. (Fig. 37)

2. Sett inn sekskantnøkkelen (A) for å forhindre at

3. Fjern mutteren (B), støttekoppen (C) og holderen (D)

1. Vri knotten for å løsne riggrørkoblingen. (Fig. 42)

2. Flytt låse-/frigjøringsknappen (A) inn i styrehakket.

Skyv tilbehøret inn i koblingen til låse-/ frigjøringsknappen smekker på plass i hovedhullet (B). (Fig. 43)

3. Sett riggrøret inn i riggrørkoblingen. Knappen må gå

gjennom hullet. Merk: Hvis tilbehøret ikke går helt inn i det øvre riggrøret, bruker du kombinasjonsverktøyet til å skyve den innvendige drivakselen dypere inn i røret. Det kan være nødvendig å vri på kombinasjonsverktøyet mens du skyver.

4. Pass på at du trekker til knotten før du bruker

produktet. (Fig. 44) Slik demonterer du det todelte riggrøret

1. Vri knotten for å løsne riggrørkoblingen. (Fig. 45)

2. Trykk på og hold inne låse-/frigjøringsknappen (B).

• Bruk bensin med høyere oktantall hvis du ofte bruker produktet ved kontinuerlig høyt motorturtall. Totaktsmotorolje

• Bruk bare totaktsmotorolje av høy kvalitet. Bruk bare en luftkjølt motorolje.

• Ikke bruk andre typer olje.

• Pass på at området i nærheten av lokket på drivstofftanken er rent.

3. Når gassregulatoren er innkoplet, trykker du på

5. Trykk på pumpen ti ganger. Blæren trenger ikke å

8. Trekk ut snoren sakte med høyre hånd til du kjenner

9. Trekk startsnoren raskt ut, og bruk kraft. Gjenta

omtrent fem ganger, eller til motoren forsøker å starte.

13. Trekk i gassregulatoren for å kjøre ved lavt turtall i

3. Når gassregulatoren er innkoplet, trykker du på

5. Trykk på pumpen ti ganger. Blæren trenger ikke å

8. Trekk ut snoren sakte med høyre hånd til du kjenner

1. Plasser produktet på et kjølig sted vekk fra sollys.

2. La produktet avkjøles i minst 20 minutter.

3. Trykk på drivstoffpumpen igjen og igjen i 10–

ADVARSEL: Les og forstå kapittelet om sikkerhet før du rengjør, reparerer eller utfører likehold på produktet. Vedlikeholdsskjema Kontroller at du følger vedlikeholdsskjemaet. Intervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene er annerledes hvis du ikke bruker produktet hver dag. Utfør bare vedlikehold som du finner i denne bruksanvisningen. Snakk med et godkjent servicesenter om annet vedlikehold som ikke finnes i denne bruksanvisningen. Daglig vedlikehold

• Rengjør de utvendige flatene.

• Rengjør luftfilteret. Skift om nødvendig.

• Kontroller håndtaket og styret.

• Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse.

• Bytt ut skjæreutstyr som er skadet.

• Smør skjærebladene (tilbehør for forlenget hekksaks).

• Se etter drivstofflekkasjer. Ukentlig ettersyn

• Undersøk startsnoren og håndtaket på startsnoren.

• Kontroller fettet til vinkelgiret.

• Rengjør utsiden av forgasseren og tilstøtende områder.

• Rengjør tennpluggen utvendig. Ta den ut og kontroller elektrodeavstanden. Juster tennpluggåpningen eller skift tennpluggen. Påse at tennpluggen har støydemping. Månedlig ettersyn

• Rengjør kjølesystemet.

• Undersøk alle kabler og forbindelser.

Rengjør gnistfangernettet minst én gang i uken hvis produktet har denne typen lyddemper. Bruk en metalltrådbørste. (Fig. 51) Slik rengjør du / utfører vedlikehold på kjølesystemet Dette produktet har et kjølesystem. Et tilsmusset eller tett kjølesystem kan føre til at produktet overopphetes, noe som kan forårsake skader på stempel og sylinder. Kontroller og rengjør kjølesystemet med en børste ukentlig, eller oftere ved krevende forhold. Kjølesystemet består av kjøleflenser på sylinderen (1) og luftinntaket (2). (Fig. 52) Rengjøre luftfilteret

1. Ta av luftfilterdekselet og fjern luftfilteret. (Fig. 53)

2. Rengjør luftfilteret med varmt såpevann. Sørg for at

luftfilteret er tørt før du monterer det.

3. Skift luftfilteret hvis det er for skittent til å rengjøres

• Undersøk tennpluggen hvis motorens effekt er for lav, ikke er enkel å starte eller ikke fungerer riktig på tomgang.

• Følg disse instruksjonene for å redusere risikoen for uønsket materiale på tennpluggenes elektroder: a) Pass på at tomgangsturtallet er riktig justert. b) Pass på at drivstoffblandingen er riktig. c) Kontroller at luftfilteret er rent.

• Hvis tennpluggen er skitten, må du rengjøre den og samtidig kontrollere at elektrodeavstanden er riktig.

2. Fil alle eggene av gressknivene og -klingene like

1. Ta av tennplugghetten.

2. Bruk skrunøkkelen til å løsne mutteren til

4. Fjern sverdet og sagkjedet hvis de er montert.

5. Hvis du skal skifte ut et kjede, må du fjerne det

gamle kjedet fra sverdet og kaste det.

6. Fjern alt av sagspon, smuss og annet uønsket

materiale fra overflatene med en myk børste eller en tørr klut.

7. Utfør vedlikehold av sverdet. Se

riktig retning. Start på oversiden av sverdet, og monter kjedet mot forsiden av sverdet. (Fig. 69) Merk: Kontroller at undersiden av kjedet er i sporet på sverdet, og at det er festet til det fremre drivhjulet på sverdet.

10. Når kjedet er festet til sverdet, kan du montere

sverdet og kjedet på sagen og plassere kjedet rundt drivhjulet. Juster drivhjultennene i forhold til kjedet.

Merk: Undersøk kjedestrammingen regelmessig. Et kjede som er strammet riktig, yter bedre og får lengre levetid. Slik justerer du kjedestrammingen ADVARSEL: Ta på deg hansker før du justerer kjedestrammingen. Kjedet er skarpt og kan forårsake personskade. 318 860 - 001 - 28.10.2018Merk: Kjedet strekker seg under drift, spesielt i de første 15 minuttene det brukes. Du må undersøke og justere kjedestrammingen jevnlig etter bruk og fylling av drivstoff på produktet.

1. Undersøk kjedet og sverdet for eventuelle skader.

Skift ut alle deler som er skadet.

2. Bruk skrunøkkelen til å løsne mutteren til

drivhjuldekselet ved å dreie den mot urviseren. Ta ikke av mutteren. (Fig. 66)

3. Bruk fingrene til å trekke til mutteren mot dekslet.

5. Bruk skrutrekkerenden på kombinasjonsverktøyet til

å flytte kjedet rundt sverdet. Kjedet skal bevege seg jevnt og fritt. (Fig. 73)

7. Kontroller at det ikke er mellomrom mellom kjedet og

undersiden av sverdet. Hvis det er et mellomrom der, er kjedet for slakt, og ytterligere justering er nødvendig. Ikke bruk produktet hvis kjedet er slakt.

8. Når kjedet har riktig stramming, løfter du enden av

sverdet og trekker til mutteren til drivhjuldekselet med urviseren ved å bruke kombinasjonsverktøyet. (Fig. 74) (Fig. 75) Merk: Kjedet er riktig strammet når det beveger seg fritt rundt sverdet og samtidig ikke henger på undersiden av sverdet. Slik filer du kjedet ADVARSEL: Ta på deg hansker før du filer kjedet. Fil kjedet fra innsiden av kapperen til utsiden. ADVARSEL: Fil kun fremover. Bruk to eller tre filslag for hver skjærekant. Fil tilstrekkelig for å fjerne skade på skjærekantene, som inkluderer sideplatene og topplatene på kapperne. Sørg for at alle kapperne forblir like lange. Fil kjedet når

• trebitene reduseres i størrelse

• sagen kutter til den ene siden eller i vinkel

• du må skyve sagen gjennom grener med makt

filholderen forblir på oversiden av kapperen (B) og dybdemåleren (C). Merk: Kjedet har kappere på venstre og høyre side.

4. Rett inn 30° filholdermerkene (A) etter sverdet og

kjedet rundt for å file kapperne på den andre siden.

6. Undersøk dybdemålerne, og flytt dem ned. Plasser

dybdemålerverktøyet på kapperne.

7. Bruk en flat fil, og sørg for at dybdemåleren er på

linje med oversiden av dybdemålerverktøyet.

8. Gjør det fremre hjørnet på dybdemåleren avrundet

med en flat fil. Kontroller at oversiden av dybdemåleren er jevn. Slik smører du sverdet og kjedet ADVARSEL: Ikke bruk spillolje. Spillolje kan være farlig for deg å bruke, og den kan forårsake skade på produktet og miljøet. Kjedeoljen gir kontinuerlig smøring av kjedet og sverdet. Oljetilførselen overvåkes automatisk for å sikre at det er nok olje. Hvis det ikke er nok olje, vil dette føre til skade på sverdet og kjedet samt overoppheting. Overoppheting forårsaker røyk i kjedet og/eller kan endre fargen på sverdet. Fyll alltid sverdoljetanken samtidig som du fyller drivstofftanken. Følg disse instruksjonene for smøring av sverdet og kjedet:

2. Ta av oljetanklokket.

3. Fyll sverdoljetanken.

Slik vedlikeholder du sverdet ADVARSEL: Utfør vedlikehold på sverdet når

• sverdet ikke smøres tilstrekkelig Etter hver gangs bruk må all sagspon fjernes fra sverdet og drivhjulhullet. ADVARSEL: Skift ut sverdet når

• sverdet er bøyd eller har sprekker

• sverdskinnene blir for varme når du sager

• det finnes ujevnheter på sverdskinnene Hvis du sager når sverdet er slitt, kan kjedet bli skadet, og saging blir vanskeligere.

3. Ta av sverdet og kjedet.

4. Rengjør oljehullene og sporet.

Merk: Det er nødvendig å rengjøre oljehullene og sporet etter hver femte times bruk.

5. Fjern ujevnheter på sverdskinnene med en flat fil.

Merk: Det er normalt at det oppstår ujevnheter på sverdskinnene etter hvert som sverdskinnene blir slitt.

6. Bruk en flat fil til å jevne ut kantene og sidene hvis

Slik smører du skjærebladene (tilbehør for forlenget hekksaks)

• For enklere bruk og lengre levetid bør du smøre skjærebladene før og etter hver gangs bruk.

• Påfør oljen til den renner mellom de to bladene. Smøremidler skal ikke være giftige eller farlige, og de skal forhindre korrosjon på bevegelige metalldeler.

TRANSPORT OG OPPBEVARING

• Hold utstyret trygt under transport for å unngå skader og ulykker.

• Oppbevar produktet og utstyret på et tørt og frostfritt sted.

Støy- og vibrasjonsdata Ekvivalent vibrasjonsnivå (ahv, eq), utstyrt med trimmer- tilbehør, venstre/høyre håndtak – se merknad 1 m/s

Merknad 2: Utslipp av støy til omgivelsene målt som lydeffekt (L

) samsvarer med EF-direktiv 2000/14/EF. Rap- porterte lydeffektnivåer for maskinen er målt med det originale skjæreutstyret som gir høyest nivå. Forskjellen mel- lom garantert og målt lydeffekt er at garantert lydeffekt også omfatter spredning i måleresultatet og variasjoner mel- lom forskjellige maskiner av samme modell, i henhold til direktivet 2000/14/EF. Merknad 3: Rapporterte data for ekvivalent lydtrykksnivå for maskinen har en typisk statistisk spredning (standard avvik) på 3 dB(A). TILBEHØR enhet B33 PS, B33 PS+ Trimmertilbehør Tilbehørslengde (total) cm (tommer) 84,7 (33,35)

860 - 001 - 28.10.2018 321enhet B33 PS, B33 PS+

Tilbehørsvekt (med skjærehode og beskyttelse for skjæreutstyr) kg (lb) 1,84 (4,06) Riggrørlengde cm (tommer) 62,6 (24,65) Riggrørdiameter mm (tommer) 25,4 (1,0) Spindelgjenger — M10 Skjærehoderotasjon (fra brukerens synspunkt) — Mot urviseren Drivakseltype — Solid Maksimal klippediameter cm (tommer) 43 (17) Trimmertrådstørrelse mm (tommer) 2,5 (0,095) Antall trimmertråder — 2 Skjærehodetype — Trykkmating Kapasitet for skjærehodetråd — 4 (13,12) Design av beskyttelse for skjæreutstyr — Kombinasjon (trådtrimmer og gress- klinge) Ryddesagtilbehør Tilbehørslengde (total) cm (tommer) 84,7 (33,35) Tilbehørsvekt (med gressklinge og beskyttelse for skjæreutstyr) kg (lb) 1,72 (3,79) Riggrørlengde cm (tommer) 62,6 (24,65) Riggrørdiameter mm (tommer) 25,4 (1,0) Spindelgjenger — M10 Skjærehoderotasjon (fra brukerens synspunkt) — Mot urviseren Drivakseltype — Solid Design av gressklinge — 3-tannet Gressklingens diameter mm (tommer) 255 (10) Diameter på senterhull i gressklingen mm (tommer) 25,4 (1,0) Design av beskyttelse for skjæreutstyr — Kombinasjon (trådtrimmer og gress- klinge) Stangsagtilbehør Tilbehørslengde (total) cm (tommer) 105,9 (41,7) Tilbehørsvekt (tørt, med sverd og kjede) kg (lb) 1,66 (3,66) Riggrørlengde cm (tommer) 65,8 (25,9) Riggrørdiameter mm (tommer) 25,4 (1,0) Sverdlengde cm (tommer) 25 (10) Antall tenner på sverddrivhjulet — 7 Antall tenner på kjededrivet — 7 322 860 - 001 - 28.10.2018enhet B33 PS, B33 PS+ Maksimal klippediameter cm (tommer) 10 (3,94) Antall kjededrivlenker — 40 Kjedetykkelse mm (tommer) 1,3 (0,050) Kjededeling mm (tommer) 9,52 (0,375) Reduksjonsforhold — 0,94 Kjedetype/modell 91PX040G, UC 81 GS, UC 81 G, H38 91PX040G, UC 81 GS, UC 81 G, H38 Oljetankkapasitet ml (oz) 130 (4,39) Tilbehør til forlenget hekksaks Tilbehørslengde (total) cm (tommer) 126,1 (49,64) Tilbehørsvekt kg (lb) 2,20 (4,85) Riggrørlengde cm (tommer) 64,4 (25,35) Riggrørdiameter mm (tommer) 25,4 (1) Tannavstand (tupp til tupp) mm (tommer) 25 (0,98) Maksimal klippediameter mm (tommer) 15 (0,59) Klippelengde mm (tommer) 360 (14,17) Sverdlengde (girkasse til tupp) mm (tommer) 438 (17,24) Antall tenner per blad — 26 Tanndeling mm (tommer) 31 (1,22) Type bladvirkning — Dobbeltvirkende Rekkevidde for vinkeljustering ° 90° totalt, 45° fra riggrørets midtlinje

I samsvar med direktivet 2000/14/EF, tillegg V står de oppgitte lydverdiene oppført i kapittelet om tekniske data i denne håndboken og i den signerte EU- samsvarserklæringen.

860 - 001 - 28.10.2018 323TÜV Rheinland N.A. har utført en frivillig typekontroll på

vegne av Husqvarna AB, som bekrefter at en utstyrstype er i overensstemmelse med EF-direktiv 2006/42/EF om maskiner. Sertifikatet, som følger med den signerte EF- samsvarserklæringen, gjelder for alle produksjonssteder og opprinnelsesland, slik det står oppgitt på produktet. Medfølgende bensindrevet gresstrimmer/ryddesag er i samsvar med det eksemplaret som undergikk undersøkelsen.
