KÄYTTÖOHJE B33 PS MCCULLOCH

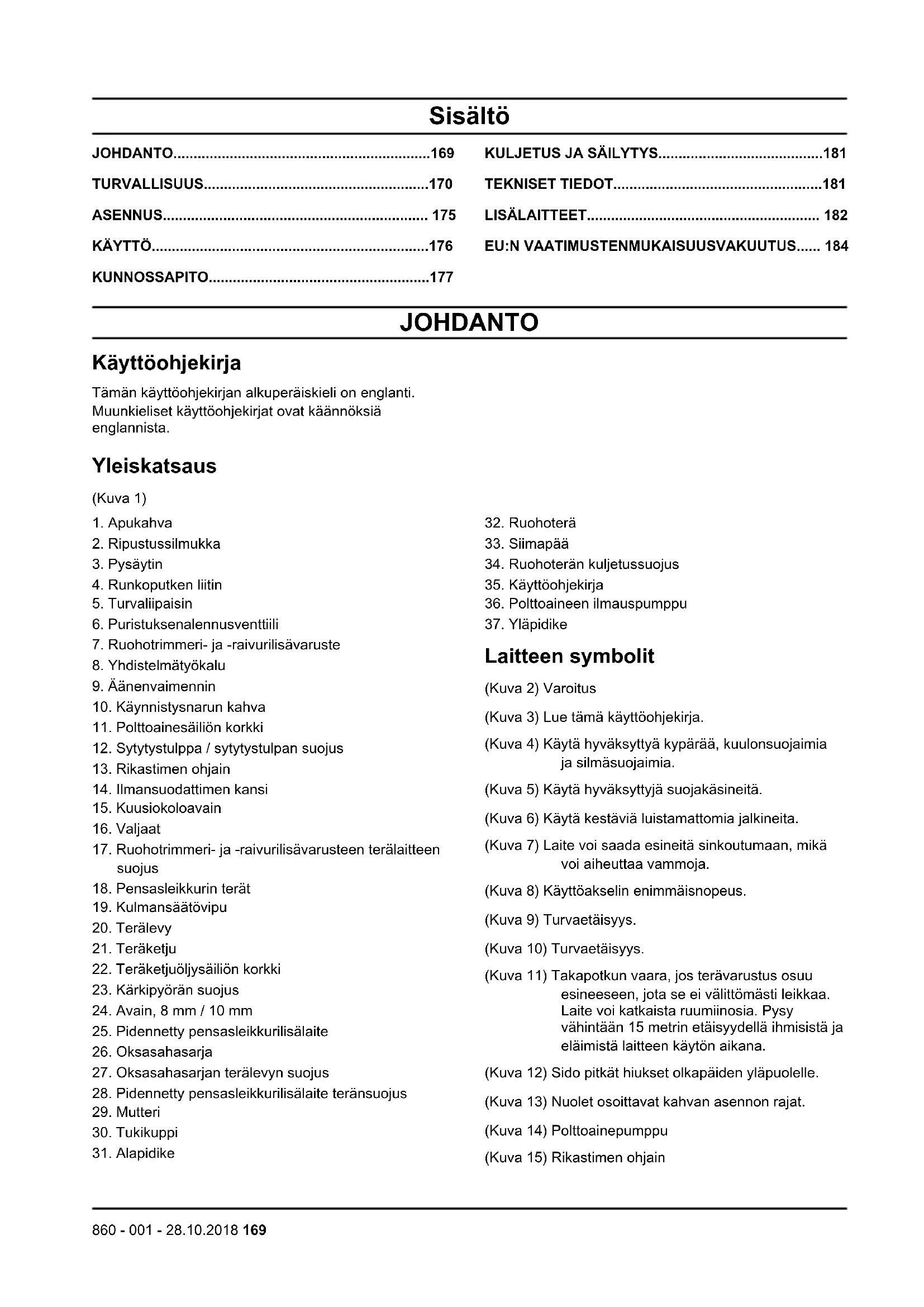

JOHDANTO Käyttöohjekirja Tämän käyttöohjekirjan alkuperäiskieli on englanti. Muunkieliset käyttöohjekirjat ovat käännöksiä englannista. Yleiskatsaus (Kuva 1)

6. Puristuksenalennusventtiili

7. Ruohotrimmeri- ja -raivurilisävaruste

8. Yhdistelmätyökalu

11. Polttoainesäiliön korkki

12. Sytytystulppa / sytytystulpan suojus

13. Rikastimen ohjain

14. Ilmansuodattimen kansi

17. Ruohotrimmeri- ja -raivurilisävarusteen terälaitteen

18. Pensasleikkurin terät

22. Teräketjuöljysäiliön korkki

23. Kärkipyörän suojus

24. Avain, 8 mm / 10 mm

25. Pidennetty pensasleikkurilisälaite

27. Oksasahasarjan terälevyn suojus

28. Pidennetty pensasleikkurilisälaite teränsuojus

34. Ruohoterän kuljetussuojus

36. Polttoaineen ilmauspumppu

Laitteen symbolit (Kuva 2) Varoitus (Kuva 3) Lue tämä käyttöohjekirja. (Kuva 4) Käytä hyväksyttyä kypärää, kuulonsuojaimia ja silmäsuojaimia. (Kuva 5) Käytä hyväksyttyjä suojakäsineitä. (Kuva 6) Käytä kestäviä luistamattomia jalkineita. (Kuva 7) Laite voi saada esineitä sinkoutumaan, mikä voi aiheuttaa vammoja. (Kuva 8) Käyttöakselin enimmäisnopeus. (Kuva 9) Turvaetäisyys. (Kuva 10) Turvaetäisyys. (Kuva 11) Takapotkun vaara, jos terävarustus osuu esineeseen, jota se ei välittömästi leikkaa. Laite voi katkaista ruumiinosia. Pysy vähintään 15 metrin etäisyydellä ihmisistä ja eläimistä laitteen käytön aikana. (Kuva 12) Sido pitkät hiukset olkapäiden yläpuolelle. (Kuva 13) Nuolet osoittavat kahvan asennon rajat. (Kuva 14) Polttoainepumppu (Kuva 15) Rikastimen ohjain

860 - 001 - 28.10.2018 169(Kuva 16) Pidä kaikki kehon osat poissa kuumilta

pinnoilta. (Kuva 17) Varmista, että takapotkun vaaravyöhykkeellä ei ole ketään. (Kuva 18) VAARA – Pidä kädet poissa terän ulottuvilta. (Kuva 19) Äänitehotaso. (Kuva 20) Laite täyttää voimassa olevien EY- direktiivien vaatimukset. (Kuva 21) Laite täyttää voimassa olevien EAC- direktiivien vaatimukset. (Kuva 22) Laite täyttää voimassa olevien Ukrainan direktiivien vaatimukset. Huomautus: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia. EU V VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän. Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. TURVALLISUUS Turvallisuusmääritelmät Oheiset määritelmät kertovat huomiosanojen vakavuustason. VAROITUS: Henkilövahinko. HUOMAUTUS: Laitevaurio. Huomautus: Nämä tiedot helpottavat laitteen käyttöä. Tärinäturvallisuus Tämä laite on tarkoitettu vain tilapäiseen käyttöön. Laitteen jatkuva tai säännöllinen käyttö voi aiheuttaa valkosormisuutta tai vastaavia tärinän aiheuttamia terveydellisiä ongelmia. Tutki käsiesi ja sormiesi kunto, jos käytät laitetta jatkuvasti tai säännöllisesti. Käänny välittömästi lääkärin puoleen, jos käsissäsi tai sormissasi esiintyy värinmuutoksia, kipua, kihelmöintiä tai ne puutuvat tai eivät toimi. Yleiset turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Käytä laitetta oikein. Virheellinen käyttö voi aiheuttaa tapaturman tai kuoleman. Käytä laitetta vain tässä käyttöohjekirjassa esitettyihin tehtäviin. Älä käytä laitetta muihin tehtäviin.

• Noudata tämän käyttöohjekirjan ohjeita. Noudata turvallisuussymboleita ja turvaohjeita. Jos käyttäjä ei noudata ohjeita ja symboleita, seurauksena voi olla vamma, vaurio tai kuolema.

• Älä hävitä tätä käyttöohjekirjaa. Noudata laitteen asennusta, käyttöä ja kunnossapitoa koskevia ohjeita. Asenna lisälaitteet ja lisävarusteet oikein ohjeiden mukaisesti. Käytä vain hyväksyttyjä lisälaitteita ja lisävarusteita.

• Älä käytä vaurioitunutta laitetta. Noudata huoltokaaviota. Tee vain sellaisia huoltotöitä, joita koskevat ohjeet löytyvät tästä käyttöohjekirjasta. Valtuutetun huoltopisteen on tehtävä kaikki muut huoltotyöt.

• Tämä käyttöohjekirja ei voi sisältää kaikkia laitteen käyttöön liittyviä tilanteita. Ole varovainen ja käytä tervettä järkeä. Älä käytä laitetta tai huolla sitä, jos et ole varma tilanteesta. Kysy ohjeita laitteen asiantuntijalta, jälleenmyyjältä, huoltoliikkeestä tai valtuutetusta huoltopisteestä.

• Irrota sytytystulpan johto ennen laitteen asentamista, säilytykseen siirtämistä tai huoltoa.

• Älä käytä laitetta, jos sen alkuperäisiä ominaisuuksia on muutettu. Älä muuta edes osaa laitteesta ilman valmistajan lupaa. Käytä ainoastaan valmistajan hyväksymiä osia. Virheellinen huolto voi aiheuttaa tapaturman tai kuoleman.

• Älä hengitä moottorin kaasuja. Moottorin pakokaasujen pitkäaikainen hengittäminen on terveydelle vaarallista.

• Älä käynnistä laitetta sisätiloissa tai lähellä herkästi syttyvää materiaalia. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

860 - 001 - 28.10.2018• Kun laitetta käytetään, moottori muodostaa

sähkömagneettisen kentän. Sähkömagneettinen kenttä voi vaurioittaa lääketieteellisiä implantteja. Neuvottele lääkärin ja lääketieteellisen implantin valmistajan kanssa, ennen kuin käytät laitetta.

• Älä anna lasten käyttää laitetta. Konetta saavat käyttää vain henkilöt, jotka ovat lukeneet ohjeet.

• Muista aina valvoa laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.

• Lukitse laite paikkaan, johon lapset ja asiattomat henkilöt eivät pääse.

• Laite voi saada esineitä sinkoutumaan ja aiheuttaa näin vammoja. Noudata turvaohjeita tapaturmien tai kuoleman vaaran ehkäisemiseksi.

• Älä poistu laitteen luota, kun moottori on käynnissä.

• Laitteen käyttäjä on vastuussa, jos tapahtuu onnettomuus.

• Varmista ennen laitteen käyttämistä, ettei osissa ole vaurioita.

• Varmista ennen laitteen käyttämistä, että olet vähintään 15 m:n etäisyydellä muista ihmisistä tai eläimistä. Varmista, että lähistöllä olevat henkilöt tietävät sinun aikovan käyttää laitetta.

• Noudata kansallisia ja paikallisia lakeja. Ne voivat estää laitteen käytön tai rajoittaa sitä joissakin olosuhteissa.

• Älä käytä laitetta ollessasi väsynyt tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Ne voivat vaikuttaa näkökykyyn, vireyteen, harkintakykyyn tai kehon hallintaan. Ruohotrimmerin yleiset turvaohjeet

• Käytä siimapäätä ruohon leikkaamiseen.

• Varmista aina, että trimmerin siima kelautuu tiukalle ja tasaisesti puolalle. Muussa tapauksessa laite aiheuttaa terveydelle haitallista tärinää.

• Käytä vain suositeltuja siimapäitä ja trimmerin siimoja.

• Varmista, että siimapään suojuksessa oleva leikkain on ehjä. Trimmerin siima katkaistaan sillä oikeanpituiseksi.

• Käytä laitetta siten, että terälaite on vyötärön alapuolella.

• Älä koske kulmavaihteeseen moottorin sammuttamisen jälkeen.

• Kulmavaihde on kuuma moottorin sammuttua. Kuumat kohdat voivat aiheuttaa vamman. Ruohon siistiminen

1. Pidä siimapää aivan maanpinnan yläpuolella ja

kallista sitä. Älä paina siimaa ruohoon. (Kuva 23)

2. Pienennä moottorin käyntinopeutta, jotta kasvit eivät

3. Käytä 80 % täydestä kaasusta, kun leikkaat ruohoa

esineiden läheltä. (Kuva 24) Ruohon leikkaaminen

1. Varmista, että siima on maanpinnan suuntaisena,

kun leikkaat. (Kuva 25)

2. Älä paina siimapäätä maahan. Maanpinta ja laite

3. Älä anna siimapään osua maahan jatkuvasti, sillä se

voi vaurioittaa siimapäätä.

4. Käytä täyttä kaasua, kun leikkaat ruohoa

liikuttamalla laitetta sivulta sivulle. Varmista, että siima on maanpinnan suuntaisena. (Kuva 26) Ruohon lakaiseminen Leikatun ruohon voi poistaa alueelta pyörivän trimmerin siiman aiheuttaman ilmavirran avulla.

1. Pidä siimapäätä ja siimaa maan suuntaisesti maan

3. Lakaise ruoho liikuttamalla siimapäätä puolelta

toiselle. VAROITUS: Puhdista siimapään kansi aina, kun asennat uuden siiman, epätasapainon ja kahvojen tärinän estämiseksi. Tarkista myös muut siimapään osat ja puhdista tarvittaessa. Ruohoraivurin yleiset turvaohjeet

• Ruohoterää käytetään kaiken tyyppisen pitkän tai paksun ruohon raivaukseen.

• Ruohoteriä ja ruohoveitsiä ei saa käyttää puumaisten runkojen raivaukseen.

• Käytä kypärää, kun käytät terällä varustettua laitetta.

• Käytä suojakäsineitä, kun kosket terään tai huollat laitetta.

• Käytä laitteessa hyväksyttyä terää. Älä käytä terää ilman, että kaikki tarvittavat osat on asennettu oikein. Varmista, että asennus tehdään oikein ja että kaikkia oikeita osia käytetään. Väärin tehty asennus voi aiheuttaa terän irtoamisen ja vahingoittaa vakavasti laitteen käyttäjää tai sivullisia.

• Käytä laitetta siten, että terälaite on vyötärön alapuolella.

• Älä koske kulmavaihteeseen moottorin sammuttamisen jälkeen.

• Kulmavaihde on kuuma moottorin sammuttua. Kuumat kohdat voivat aiheuttaa vamman.

• Terä voi aiheuttaa loukkaantumisen, kun se pyörii moottorin sammuttamisen tai turvaliipaisimen vapauttamisen jälkeen.

• Pidä kädet poissa terän ulottuvilta. Terän koskettaminen voi aiheuttaa vakavia vammoja.

• Sammuta moottori ennen kuin käsittelet terälaitetta. Varmista, että terälaite pysähtyy kokonaan. Irrota johto sytytystulpasta.

• Varmista, että terä on lakannut kokonaan pyörimästä, ennen kuin teet mitään huoltotöitä.

860 - 001 - 28.10.2018

171• Pidä terän leikkuuhampaat hyvin ja oikein teroitettuina.

• Väärin teroitettu tai vaurioitunut terä lisää onnettomuuksien vaaraa. Pidä terän leikkuuhampaat hyvin ja oikein teroitettuina. Noudata ohjeita ja käytä suositeltua viilausohjainta.

• Varmista, että teränsuojus on ehjä ja ettei se ole vaurioitunut tai vääntynyt.

• Kiinnitä kuljetussuojus terään ennen laitteen kuljetusta tai varastointia. Takapotku

• Takapotku tarkoittaa laitteen äkillistä liikahtamista sivulle, eteen tai taakse. Takapotku tapahtuu, kun ruohoterä tai sahanterä osuu esteeseen, jota ei voi leikata. Takapotkun riski on suurempi alueilla, joilla leikattavan materiaalin näkeminen on hankalaa.

• Kun takapotku tapahtuu, vaarana on laitteen tai käyttäjän siirtyminen pois paikaltaan. Liikkuva terä voi osua sivullisiin ja aiheuttaa loukkaantumisen.

• Hävitä terä, jos se on taipunut, rikkoutunut tai vaurioitunut tai siinä on halkeamia.

• Käytä terävää terää. Tylsä terä lisää takapotkun riskiä. Ruohon raivaaminen ruohoterällä

1. Seiso haara-asennossa laitteen käytön aikana.

2. Anna tukikupin nojata kevyesti maata vasten. Se

suojaa terää maakosketukselta.

3. Niitä ruoho oikealta vasemmalle suuntautuvalla

sivuttaisella liikkeellä. Käytä leikkaamiseen terän vasenta puolta (kello 8:n ja 12:n välinen teräsektori). (Kuva 27)

4. Kallista terää vasemmalle, kun raivaat ruohoa.

Huomautus: Ruoho jää aumaksi.

5. Paluuliike on sivuttainen liike vasemmalta oikealle.

6. Työskentele rytmikkäästi.

7. Siirry eteenpäin ja pidä asentosi tukevana.

8. Pysäytä moottori.

9. Irrota laite valjaiden kiinnikkeestä.

10. Laske laite maahan.

11. Kerää leikkuujäte.

Oksasahan yleiset turvaohjeet

• Lisäsuojausta päälle, käsille ja jaloille suositellaan. Oikea turva-asu voi pienentää lentävistä roskista tai teräketjun tahattomasta koskettamisesta aiheutuvien henkilövahinkojen riskiä.

• Kun leikkaat laitteella, älä nosta käsivarsia olkapäiden yläpuolella. Älä ole leikattavien oksien alapuolella.

• Teräketjua käsiteltäessä on aina käytettävä käsineitä.

• Vaihda terälevy ja teräketju heti, jos ne vaurioituvat tai katkeavat tai ne on irrotettu.

• Älä käynnistä moottoria, kun terälevy on leikkauskohdassa. Irrota terälevy leikkauskohdasta ennen kuin käynnistät moottorin.

• Älä käytä laitetta puiden kaatamiseen tai puun rungon katkaisemiseen

• Älä leikkaa laitteella pensaikkoa ja hentoja puunrunkoja.

• Älä anna terän koskettaa mitään esineitä, kun käynnistät moottorin.

• Älä paina laitetta, kun saat kohteen sahattua.

• Kun saat kohteen sahattua, vapauta turvaliipaisin aina ja anna moottorin käydä joutokäynnillä.

• Sahaa pään yläpuolella vain alle 15 cm:n paksuisia oksia tai puunhaaroja.

• Ota luja ote laitteesta molemmin käsin, jotta se pysyy tasapainossa. (Kuva 28)

• Käytä laitetta hitaasti ja sahaa varovasti.

• Harkitse tarkkaan suunta, johon oksa putoaa.

• Varo nuoria oksia sahatessasi. Ne voivat tarttua teräketjuun ja horjuttaa tasapainoa tai hallintaa.

• Varo takaisin ponnahtavia oksia, kun puun jännite laukeaa.

• Käytä laitetta esteettömällä alueella. Estä vammat viemällä pudonneet oksat pois alueelta mahdollisimman usein.

• Sahaa pitkät oksat lyhyemmiksi ennen niiden siirtämistä.

• Pysäytä moottori, irrota valjaat ja aseta laite maahan, ennen kuin alat kasata raivattua materiaalia.

• Kiinnitä terälevyn suojus paikalleen laitteen kuljetuksen ja säilytyksen ajaksi.

• Varmista, että terälevyn suojus on ehjä ja ettei se ole vaurioitunut tai vääntynyt. Sahaaminen oksasahalla VAROITUS: Älä sahaa laitteella taakse- tai eteenpäin.

1. Kiihdytä laite täydelle kaasulle ja paina laitetta

2. Sahaa ensimmäinen sahausviilto 15 cm:n päähän

rungosta. Sahaa alhaalta päin 1/3 oksan halkaisijasta. (Kuva 29)

3. Siirrä oksasaha 5–10 cm poispäin rungosta. Sahaa

kokonaan läpi oksan. (Kuva 29)

4. Sahaa kolmannen kerran. Älä sahaa liian läheltä

runkoa, koska se voi vahingoittaa puuta.

860 - 001 - 28.10.2018Huomautus: Laita toisella ja kolmannella

sahauskerralla laite oksaa vasten, jotta oksa pysyy vakaana. (Kuva 30) Pidennetyn pensasleikkurilisälaitteen yleiset turvaohjeet

• Pidä kädet poissa terän ulottuvilta. Terän koskettaminen voi aiheuttaa vakavia vammoja.

• Pidä kaikki kehon osat poissa leikkuuterän ulottuvilta. Älä yritä raivata leikkuujätettä tai pitää leikattavaa materiaalia kädessäsi, kun terät liikkuvat. Varmista, että laite pysähtyy ennen kuin alat puhdistaa tai huoltaa sitä. Terät liukuvat virran sammuttamisen jälkeen. Huolimattomuus laitteen käytön aikana voi aiheuttaa vakavan vahingon.

• Kun leikkaat laitteella, älä nosta käsivarsia olkapäiden yläpuolella. Älä ole leikattavien oksien alapuolella.

• Pidä laite mahdollisimman lähellä kehoasi, jotta voit työskennellä tasapainoisessa asennossa. (Kuva 31)

• Liikuta laitetta alhaalta ylöspäin, kun leikkaat pensaan reunoja. (Kuva 32)

• Älä leikkaa liian nopeasti. Leikkaa rauhallisesti ja tasaisesti, kunnes leikkuujälki on siisti.

• Pidä huolta, ettei terän kärki kosketa maahan.

• Kun saat kohteen sahattua, vapauta turvaliipaisin aina ja anna moottorin käydä joutokäynnillä.

• Pidä pensasleikkuria sen kahvasta ja varmista, ettei leikkuuterä pyöri. Pidä laitetta oikein käytön aikana. Se vähentää leikkuuterien aiheuttamia vahinkoja.

• Pysäytä moottori, irrota valjaat ja aseta laite maahan, ennen kuin alat kasata raivattua materiaalia.

• Kiinnitä teränsuojus paikalleen laitteen kuljetuksen ja säilytyksen ajaksi.

• Varmista, että teränsuojus on ehjä ja ettei se ole vaurioitunut tai vääntynyt. Leikkuuterien kulman säätäminen

1. Avaa vipu painamalla. (Kuva 33)

2. Säädä terien kulma oikeaan asentoon.

Turvallisuusohjeet käyttöä varten

• Varmista, että laite on koottu kokonaan ennen käyttöä.

• Siirrä laite ennen käynnistämistä 3 metrin päähän paikasta, jossa täytit polttoainesäiliön. Aseta laite tasaiselle alustalle. Varmista, ettei terälaite pääse osumaan maahan tai mihinkään esineeseen.

• Laite voi saada esineitä sinkoutumaan, mikä voi vahingoittaa silmiä. Käytä aina hyväksyttyjä silmäsuojaimia, kun käytät laitetta.

• Ole varovainen laitetta käyttäessäsi, sillä lapsi voi tulla laitteen lähelle huomaamattasi.

• Älä käytä laitetta, jos työskentelyalueella on ihmisiä. Sammuta laite, jos työskentelyalueelle tulee ihminen.

• Varmista, että laite on aina hallinnassasi.

• Älä käytä laitetta, jos et voi saada apua onnettomuuden sattuessa. Varmista aina ennen käytön aloittamista, että muut tietävät sinun käyttävän laitetta.

• Älä käänny laitteen kanssa, ennen kuin olet varmistanut, ettei turva-alueella ole ihmisiä tai eläimiä.

• Poista kaikki ylimääräiset materiaalit työskentelyalueelta ennen aloittamista. Jos terälaite osuu esineeseen, esine voi sinkoutua ja aiheuttaa vamman tai vaurion. Terälaitteen ympärille voi kiertyä ei-toivottua materiaalia, mikä voi aiheuttaa vaurion.

• Älä käytä laitetta huonolla säällä (kuten sumussa, sateessa, kovassa tuulessa, ukkosella tai muissa sääolosuhteissa). Huono sää voi aiheuttaa vaaratilanteita kuten liukastumisvaaran.

• Varmista, että pystyt liikkumaan vapaasti ja työskentelemään tukevassa asennossa.

• Varmista, ettet voi kaatua, kun käytät laitetta. Älä kallistu, kun käytät laitetta.

• Pidä laitetta aina molemmin käsin. Pidä laitetta kehon oikealla puolella.

• Käytä laitetta siten, että terälaite on vyötärön alapuolella.

• Jos rikastinvipu on rikastusasennossa, kun moottori käynnistyy, terälaite alkaa pyöriä.

• Älä koske kulmavaihteeseen moottorin sammuttamisen jälkeen. Kulmavaihde on kuuma moottorin sammuttua. Kuumat kohdat voivat aiheuttaa vamman.

• Sammuta moottori ennen laitteen siirtämistä.

• Älä laske laitetta maahan, kun moottori on käynnissä.

• Ennen kuin poistat ei-toivotut materiaalit laitteesta, sammuta moottori ja odota, että terälaite pysähtyy. Anna terälaitteen pysähtyä ennen leikkuujätteen poistamista. Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Käytä aina oikeanlaista henkilökohtaista suojavarustusta, kun käytät laitetta. Henkilökohtainen suojavarustus ei poista

860 - 001 - 28.10.2018

173tapaturmien vaaraa. Henkilökohtainen suojavarustus lieventää vammaa, jos sattuu onnettomuus.

• Käytä aina hyväksyttyjä silmäsuojaimia, kun käytät laitetta.

• Älä käytä laitetta paljain jaloin tai avonaisissa jalkineissa. Käytä aina kestäviä luistamattomia jalkineita.

• Käytä vahvakankaisia, pitkiä housuja.

• Käytä suojakäsineitä tarvittaessa.

• Käytä kypärää, jos on mahdollista, että päähän putoaa esineitä.

• Käytä aina hyväksyttyjä kuulonsuojaimia, kun käytät laitetta. Pitkäkestoinen melulle altistuminen voi aiheuttaa kuulovaurioita.

• Varmista, että lähistöllä on ensiapupakkaus. Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käytä konetta, jos jokin sen turvalaitteista on rikki.

• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä McCulloch- huoltoliikkeeseen. Turvaliipaisimen varmistin Turvaliipaisimen varmistin lukitsee turvaliipaisimen. Vapauta turvaliipaisin painamalla sen varmistinta. Kun vapautat kahvan, turvaliipaisimen varmistin ja turvaliipaisin palaavat lähtöasentoihinsa.

1. Varmista, että turvaliipaisin on lukittu joutokäynnillä,

kun vapautat turvaliipaisimen varmistimen.

2. Paina turvaliipaisimen varmistinta ja varmista, että

se palautuu lähtöasentoonsa, kun se vapautetaan.

3. Paina turvaliipaisinta ja varmista, että se palautuu

lähtöasentoonsa, kun se vapautetaan. Käynnistä moottori ja käytä täyttä kaasua. Vapauta turvaliipaisin ja tarkista, pysähtyykö terälaite. Jos terälaite pyörii, kun kaasuliipaisin on joutokäyntiasennossa, tarkista kaasuttimen joutokäyntiruuvi. Pysäyttimen tarkistaminen Pysäytin sammuttaa moottorin.

1. Käynnistä moottori.

2. Varmista, että moottori sammuu, kun siirrät

pysäytyskytkimen pysäytysasentoon. Terälaitteen suojus Terälaitteen suojus estää irrallisten esineiden sinkoutumisen käyttäjää kohti. Tarkista terälaitteen suojus vaurioiden varalta ja vaihda, jos se on vaurioitunut. Käytä vain hyväksyttyä terälaitteen suojusta. Valjaiden vapautustoiminto VAROITUS: Älä käytä valjaita, jos vapautustoiminto ei toimi oikein. Varmista, että valjaiden vapautustoiminto toimii oikein, kun säädät laitteen.

• Valjaiden vapautustoiminto sijaitsee laitteen etupuolella. (Kuva 34)

• Valjaiden hihnojen tulee aina pysyä oikeassa asennossa.

• Hätätilanteessa käyttäjä pystyy vapautumaan laitteesta valjaiden vapautustoiminnolla. Äänenvaimennin

• Älä käytä moottoria, jos äänenvaimennin on vaurioitunut. Vaurioitunut äänenvaimennin nostaa äänitasoa ja lisää tulipalon vaaraa. Pidä palonsammutin lähistöllä.

• Tarkista säännöllisesti, että äänenvaimennin on kiinni laitteessa.

• Älä kosketa moottoria tai äänenvaimenninta, kun moottori on käynnissä. Älä kosketa moottoria tai äänenvaimenninta hetkeen moottorin sammuttamisen jälkeen. Kuumat pinnat voivat aiheuttaa vammoja.

• Kuuma äänenvaimennin voi aiheuttaa tulipalon. Ole varovainen, jos käytät laitetta palavien nesteiden tai kaasujen läheisyydessä.

• Älä kosketa äänenvaimentimen osia, jos äänenvaimennin on vaurioitunut. Osat voivat sisältää syöpää aiheuttavia kemikaaleja. Polttoaineturvallisuus

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua. Poista ylimääräinen polttoaine laitteesta.

• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.

• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.

• Älä käynnistä moottoria, jos läikytät öljyä tai polttoainetta laitteen päälle tai yllesi.

• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.

• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.

• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.

• Älä tupakoi polttoaineen tai moottorin lähistöllä.

• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.

• Älä lisää polttoainetta, kun moottori on käynnissä.

860 - 001 - 28.10.2018• Varmista ennen polttoaineen lisäämistä, että

moottori on jäähtynyt.

• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.

• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

• Kiristä polttoainesäiliön korkki varovasti tulipalon vaaran vuoksi.

• Siirrä laite ennen käynnistämistä vähintään 3 metrin (10 ft) päähän paikasta, jossa täytit säiliön.

• Älä lisää säiliöön liikaa polttoainetta.

• Varmista, ettei polttoainetta pääse vuotamaan, kun liikutat laitetta tai polttoainekannua.

• Älä sijoita laitetta tai polttoainekannua paikkaan, jossa on avotulta, kipinöitä tai sytytysliekkejä. Varmista, ettei säilytyspaikassa ole avotulta.

• Käytä vain hyväksyttyjä kannuja polttoaineen siirtämiseen tai säilyttämiseen.

• Tyhjennä polttoainesäiliö ennen pitkäaikaista säilytystä. Noudata paikallista polttoaineen hävittämistä koskevaa lakia.

• Puhdista laite ennen pitkäaikaista säilytystä.

• Irrota sytytystulpan johto ennen laitteen siirtämistä säilytykseen moottorin tahattoman käynnistymisen estämiseksi. Yleiset turvaohjeet huoltoa varten

• Laitteen käyttäjän velvollisuus on suorittaa kaikki tämän käyttöohjeen mukaiset huoltotoimenpiteet. Virheellinen huolto voi aiheuttaa tapaturman tai kuoleman.

• Muista huoltaa laite säännöllisesti. Laitteen käyttöikä pitenee. Onnettomuusvaara pienenee.

• Muista noudattaa huoltokaaviota. Välit on laskettu laitteen päivittäisen käytön perusteella. Ne ovat erilaiset, jos et käytä laitetta joka päivä.

• Tee vain sellaisia huoltotöitä, joita koskevat ohjeet löytyvät tästä käyttöohjekirjasta. Valtuutetun huoltopisteen on tehtävä kaikki muut huoltotyöt.

• Teetä kaikki huollot valtuutetulla jälleenmyyjällä, paitsi toimenpiteet, jotka on mainittu kohdassa KUNNOSSAPITO sivulla 177

• Anna valtuutetun jälleenmyyjän tai huoltopisteen tarkastaa laite säännöllisesti säätöjen tai korjausten varalta.

• Varmista, että laite on koottu oikein.

• Älä käytä laitetta, jos sen alkuperäisiä ominaisuuksia on muutettu.

• Älä muuta edes osaa laitteesta ilman valmistajan lupaa.

• Käytä ainoastaan valmistajan hyväksymiä osia.

• Tutki laite rikkinäisten tai väärin kohdistettujen osien varalta sekä tarkista, että kaikki osat pääsevät liikkumaan vapaasti. Tutki laite kaikkien muiden sen toimintaan mahdollisesti vaikuttavien olosuhteiden osalta.

• Älä käytä vaurioitunutta laitetta. Vaihda tai korjaa vaurioituneet komponentit.

• Pidä huoli, että korkit ja muut kiinnittimet on kunnolla kiristetty. Muiden kuin valmistajan hyväksymien varaosien käyttö tai turvalaitteiden poisto saattaa vaurioittaa tuotetta. Se saattaa myös aiheuttaa vammoja käyttäjälle ja sivullisille.

• Käytä ainoastaan suositeltuja lisävarusteita ja varaosia. Älä tee laitteeseen muunnoksia.

• Pidä kahvat kuivina, puhtaina ja öljyttöminä sekä puhtaana vaseliinista. Rasvaiset ja öljyiset kahvat ovat liukkaita, mikä voi aiheuttaa hallinnan menettämisen.

• Noudata voitelua ja lisävarusteiden vaihtoa koskevia ohjeita.

• Irrota sytytystulpan johto ennen laitteen asentamista, säilytykseen siirtämistä tai huoltoa.

• Jos et voi säätää joutokäyntinopeutta terälaitteen pysäyttämiseksi, ota yhteyttä huoltopisteeseen. Älä käytä laitetta, ennen kuin se on säädetty oikein tai korjattu.

• Estä vahingot varmistamalla, että laite on tasapainossa kuljetuksen aikana.

• Kun laitetta ei käytetä, säilytä sitä kuivassa ja korkeassa tai lukitussa tilassa poissa lasten ulottuvilta. ASENNUS VAROITUS: Lue turvallisuutta käsittelevä luku ennen laitteen asentamista. Kahvan asentaminen

1. Irrota ruuvit (A), aluslevyt (B), yläkiinnike (D),

alakiinnike (E) ja mutterit (F) kahvasta (C). (Kuva 35)

2. Kiinnitä yläkiinnike (A), kahva (B), aluslevyt (C) ja

ruuvit (D) ylemmän runkoputken yläpuolelle.

3. Kiinnitä alakiinnike (E) ja mutterit (F) ylemmän

runkoputken alapuolelle. (Kuva 36)

4. Asenna apukahva runkoputkeen merkittyjen nuolien

Huomautus: Varmista, että kahva ei liiku.

860 - 001 - 28.10.2018 175Trimmerilisälaitteen asennus

1. Kiinnitä terälaitteen suojus (A), kannattimet (B),

aluslevyt (C), aluslevyt (D) ja ruuvit (E). Kiristä ruuvit. (Kuva 37)

2. Estä runkoputken kiertyminen kuusiokoloavaimella

3. Irrota trimmerin ja ruohoraivurilisävarusteen mutteri

(B), tukikuppi (C) ja pidike (D). (Kuva 38)

4. Kiristä trimmeripää (B) runkoputkeen. (Kuva 39)

Ruohoraivurilisälaitteen asennus

1. Kiinnitä terälaitteen suojus (A), kannattimet (B),

aluslevyt (C), aluslevyt (D) ja ruuvit (E). Kiristä ruuvit. (Kuva 37)

2. Estä runkoputken kiertyminen kuusiokoloavaimella

3. Irrota trimmerin ja ruohoraivurilisävarusteen mutteri

(B), tukikuppi (C) ja pidike (D). (Kuva 40)

4. Kiinnitä terä (B), alapidike (C), tukikuppi (D) ja

mutteri (E). Kiristä mutteri. (Kuva 41) Oksasahasarjan asennus Oksasahasarjan asennusohjeet ovat kohdassa Oksasahasarjan huoltaminen sivulla 179

Kaksiosaisen runkoputken asennus

1. Avaa runkoputken liitäntä kääntämällä nuppia. (Kuva

2. Kohdista lukitus-/vapautuspainike (A) ohjausuraan.

Työnnä kiinnitettävää laitetta liitoskappaleen sisään, kunnes lukitus-/vapautuspainike napsahtaa ensisijaiseen reikään (B). (Kuva 43)

3. Työnnä runkoputki runkoputken liittimeen.

Painikkeen on tultava ulos reiästä. Huomautus: Jos lisävaruste ei mene kokonaan ylempään runkoputkeen, työnnä sisäinen vetoakseli syvemmälle putkeen yhdistelmätyökalulla. Yhdistelmätyökalua voi olla tarpeen kiertää työntämisen aikana.

4. Muista kiristää nuppi ennen laitteen käyttämistä.

(Kuva 44) Kaksiosaisen runkoputken purku

1. Avaa runkoputken liitäntä kääntämällä nuppia. (Kuva

2. Paina ja pidä alhaalla lukitus/vapautuspainiketta (A)

Vedä runkovarret erilleen. (Kuva 46) KÄYTTÖ VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttämistä. Polttoaine Polttoaineen käyttö HUOMAUTUS: Tässä laitteessa on kaksitahtimoottori. Käytä bensiinin ja kaksitahtimoottoriöljyn seosta. Varmista, että seoksessa on oikea määrä öljyä. Bensiinin ja öljyn väärä suhde voi aiheuttaa moottorivaurion. Bensiini HUOMAUTUS: Älä käytä bensiiniä, jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta. HUOMAUTUS: Älä käytä bensiiniä, jonka etanolipitoisuus (E10) on yli 10 prosenttia. Se voi vaurioittaa laitetta.

• Käytä aina uutta lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 90 RON (87 AKI) ja etanolipitoisuus (E10) alle 10 prosenttia.

• Käytä bensiiniä, jonka oktaaniluku on suurempi, jos käytät laitetta usein jatkuvasti suurella moottorin käyntinopeudella. Kaksitahtimoottoriöljy

• Käytä vain laadukasta kaksitahtimoottoriöljyä. Käytä vain ilmajäähdytteistä moottoriöljyä.

• Älä käytä muita öljytyyppejä.

• Sekoitussuhde 50:1 (2 %) Bensiini, litraa Kaksitahtiöljy, litraa 5 0,10 10 0,20 15 0,30 20 0,40 Polttoaineseoksen valmistus Huomautus: Käytä aina puhdasta polttoainekannua, kun sekoitat polttoainetta. Huomautus: Tee polttoaineseosta vain 30 päiväksi kerrallaan.

1. Lisää puolet bensiinin määrästä.

176 860 - 001 - 28.10.20182. Lisää koko öljymäärä.

3. Sekoita polttoaineseos ravistamalla.

4. Lisää loput bensiinistä.

5. Sekoita polttoaineseos ravistamalla.

6. Täytä polttoainesäiliö.

• Käytä ylitäyttösuojalla varustettua polttoainekannua.

• Jos kannussa on polttoainetta, poista se ja anna kannun kuivua.

• Varmista, että polttoainesäiliön korkin alue on puhdas.

• Ravista polttoainekannua, ennen kuin lisäät polttoaineseosta polttoainesäiliöön. Käynnistys ja sammutus Kylmän moottorin käynnistys (Kuva 47)

1. Aseta pysäytin (A) käynnistysasentoon.

2. Paina turvaliipaisimen varmistinta (B) ja vedä

nopean joutokäynnin painiketta (D).

4. Vapauta turvaliipaisimen varmistin ja turvaliipaisin.

5. Paina polttoaineen ilmauspumppua 10 kertaa. Kuvun

ei tarvitse täyttyä polttoaineella kokonaan. (Kuva 48)

6. Siirrä rikastinvipu täysin suljettuun asentoon. (Kuva

8. Vedä käynnistysnarusta hitaasti oikealla kädellä,

kunnes tunnet vastuksen.

9. Vedä käynnistysnarua nopeasti ja voimakkaasti.

Toista noin viisi kertaa tai kunnes moottori yrittää käynnistyä.

10. Siirrä rikastinvipu ei rikastusta -asentoon.

11. Vedä käynnistysnarusta nopein ja voimakkain

vedoin, kunnes moottori käynnistyy.

12. Anna moottorin käydä 10 sekuntia.

13. Vedä turvaliipaisinta ja anna moottorin käydä hitaalla

nopeudella 60 sekunnin ajan. Lämpimän moottorin käynnistys Huomautus: Noudata tätä menettelyä, kun käynnistät laitteen, josta on loppunut polttoaine ja sitä on lisätty. (Kuva 47)

1. Aseta pysäytin (A) käynnistysasentoon.

2. Paina turvaliipaisimen varmistinta (B) ja vedä

nopean joutokäynnin painiketta (D).

4. Vapauta turvaliipaisimen varmistin ja turvaliipaisin.

5. Paina polttoaineen ilmauspumppua 10 kertaa. Kuvun

ei tarvitse täyttyä polttoaineella kokonaan. (Kuva 48)

7. Siirrä rikastinvipu ei rikastusta -asentoon.

8. Vedä käynnistysnarusta hitaasti oikealla kädellä,

kunnes tunnet vastuksen.

9. Vedä käynnistysnarusta nopein ja voimakkain

vedoin, kunnes moottori käynnistyy. Laitteen pysäyttäminen

• Sammuta moottori painamalla pysäytintä. Moottorin käynnistäminen polttoaineen ollessa liian kuumaa Jos laite ei käynnisty, polttoaine saattaa olla liian kuumaa. Huomautus: Käytä aina uutta polttoainetta ja vähennä työskentelyaikaa lämpimällä säällä.

1. Aseta laite viileään paikkaan pois suorasta

2. Anna laitteen jäähtyä vähintään 20 minuutin ajan.

3. Paina polttoainepumppua jatkuvasti 10–15 sekunnin

4. Noudata kylmän moottorin käynnistysmenettelyä.

Katso Kylmän moottorin käynnistys sivulla 177

KUNNOSSAPITO VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen puhdistamista, korjaamista tai huoltamista. Huoltokaavio Muista noudattaa huoltokaaviota. Välit on laskettu laitteen päivittäisen käytön perusteella. Ne ovat erilaiset, jos et käytä laitetta joka päivä. Tee vain tästä käyttöohjekirjasta löytyvät huoltotyöt. Ota yhteyttä valtuutettuun huoltopisteeseen muiden, tästä käyttöohjekirjasta puuttuvien huoltotöiden osalta. Päivittäiset toimenpiteet

• Puhdista ulkopinnat.

• Puhdista ilmansuodatin. Vaihda tarvittaessa.

• Tarkista teränsuojukset.

• Tarkasta terälaite vaurioiden ja halkeamien varalta.

• Vaihda vaurioitunut terälaite.

• Voitele leikkuuterät (pidennetty pensasleikkurilisälaite).

• Tarkista joutokäyntinopeus.

• Tarkista, ettei polttoainetta vuoda. Viikoittaiset toimenpiteet

• Tarkista käynnistysnarun kahva ja käynnistysnaru.

• Tarkista kulmavaihderasva.

• Puhdista kaasuttimen ulkopinta ja ympäristö.

• Puhdista sytytystulpan ulkopuoli. Irrota tulppa ja tarkasta kärkiväli. Säädä kärkiväli tai vaihda sytytystulppa. Varmista, että sytytystulppa on varustettu nk. radiohäiriöiden poistolla. Kuukausittaiset toimenpiteet

• Puhdista jäähdytysjärjestelmä.

• Tarkista polttoainesuodatin.

• Tarkista polttoaineletku vaurioiden varalta.

• Tarkista kaikki kaapelit ja liitännät.

• Tarkista polttoainesuodatin. Kaasuttimen säätäminen Kaasuttimelle tehdään perussäätö tehtaalla koekäytön yhteydessä. Laitteen säätäminen on annettava pätevän henkilön suoritettavaksi. Äänenvaimentimen tarkistaminen VAROITUS: Älä käytä laitetta, jonka äänenvaimennin on viallinen. Vaihda aina viallinen äänenvaimennin. VAROITUS: Katalysaattorilla varustetut äänenvaimentimet kuumentuvat käytön aikana. Palovamman tai tulipalon vaara. VAROITUS: Äänenvaimennin vaimentaa äänitasoa ja ohjaa pakokaasut käyttäjästä poispäin. Pakokaasut ovat kuumia ja voivat sisältää kipinöitä. Tulipalon vaara. HUOMAUTUS: Jos kipinänsammutusverkko on vioittunut, se on vaihdettava. Älä käytä laitetta, jos äänenvaimentimen kipinänsammutusverkko puuttuu tai on viallinen. HUOMAUTUS: Jos kipinänsammutusverkko on tukossa, laite kuumenee liikaa. Tämä vaurioittaa sylinteriä ja mäntää.

1. Varmista, ettei äänenvaimennin ole vaurioitunut.

2. Varmista, että äänenvaimennin on kiinnitetty oikein

3. Joissakin äänenvaimentimissa on erityinen

kipinänsammutusverkko. Puhdista kipinänsammutusverkko vähintään kerran viikossa, jos laitteessa on tällainen äänenvaimennin. Käytä teräsharjaa. (Kuva 51) Jäähdytysjärjestelmän puhdistaminen/huolto Tässä laitteessa on jäähdytysjärjestelmä. Likainen tai tukkeutunut jäähdytysjärjestelmä voi aiheuttaa laitteen ylikuumenemisen, mikä voi aiheuttaa sylinteri- ja mäntävaurioita. Tarkista ja puhdista jäähdytysjärjestelmä harjalla vähintään kerran viikossa tai useammin haastavissa olosuhteissa. Jäähdytysjärjestelmä koostuu sylinterin jäähdytysrivoista (1) ja ilmanottoaukosta (2). (Kuva 52) Ilmansuodattimen puhdistaminen

1. Irrota ilmansuodattimen kansi ja ilmansuodatin.

2. Pese ilmansuodatin lämpimällä saippuavedellä.

Varmista ennen asentamista, että ilmansuodatin on kuiva.

3. Vaihda ilmansuodatin, jos se on liian likainen, eikä

sitä saa täysin puhtaaksi. Vaurioitunut ilmansuodatin on aina vaihdettava.

4. Jos laitteessa on vaahtokumi-ilmansuodatin, levitä

ilmansuodatinöljyä. Levitä ilmansuodatinöljyä vain vaahtokumisuodattimeen. Älä levitä öljyä huopasuodattimeen. Polttoainesuodatin Kun moottori ei saa tarpeeksi polttoainetta, varmista, että polttoainesäiliön korkin ilmareikä ja polttoainesuodatin (A) ovat puhtaita. (Kuva 54) Rasvan levitys kulmavaihteeseen Varmista, että 3/4 kulmavaihteesta on täytetty rasvalla. (Kuva 55) Sytytystulpan tarkistus HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen. 178 860 - 001 - 28.10.2018• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.

• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita: a) Varmista, että joutokäyntinopeus on säädetty oikein. b) Varmista, että polttoaineseos on oikea. c) Varmista, että ilmansuodatin on puhdas.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso TEKNISET TIEDOT sivulla 181 . (Kuva 56)

• Vaihda sytytystulppa tarvittaessa. Ruohoveitsen ja ruohoterän viilaaminen

1. Ruohoveitset ja -terät viilataan yksihakkuisella

2. Viilaa tasaisesti ruohoveitsien ja -terien kaikki reunat,

jotta tasapaino säilyy. (Kuva 57) Siiman vaihto (Kuva 58) (Kuva 59) (Kuva 60) (Kuva 61) (Kuva 62) (Kuva 63) (Kuva 64) (Kuva 65) Oksasahasarjan huoltaminen VAROITUS: Irrota sytytystulppa ennen huoltotöitä. Teräketjun irrottaminen ja vaihtaminen VAROITUS: Kun teräketju on kulunut tai vaurioitunut, vaihda se takapotkua vähentävään teräketjuun. Katso LISÄLAITTEET sivulla 182

Huomautus: Teräketjua käsiteltäessä on aina käytettävä käsineitä.

1. Irrota sytytystulpan suojus.

2. Avaa ketjupyörän suojuksen mutteri kiertämällä sitä

avaimella vastapäivään. (Kuva 66)

3. Irrota ketjupyörän suojuksen mutteri, aluslevy (B) ja

ketjupyörän suojus (C). (Kuva 67)

4. Irrota terälevy ja teräketju, jos ne on asennettu.

5. Jos olet vaihtamassa teräketjua, irrota vanha ketju

terälevystä ja hävitä se.

6. Poista sahanpuru, lika ja muu ylimääräinen

materiaali pinnoilta pehmeällä harjalla tai kuivalla liinalla.

7. Huolla terälevy. Katso

Terälevyn huoltaminen sivulla

8. Käännä säätöruuvia vastapäivään, kunnes

säätötappi on näytetyssä asennossa. (Kuva 68)

9. Asenna uusi teräketju terälevylle niin, että leikkaimet

ovat oikeaan suuntaan. Aloita terälevyn ylälaidasta ja siirry kohti levyn etulaitaa. (Kuva 69) Huomautus: Varmista, että teräketjun alalaita on terälevyn urassa ja kiinni terälevyn etummaisessa ketjupyörässä.

10. Kun teräketju on terälevyllä, asenna ne sahaan ja

laita teräketju kärkipyörän ympäri. Kohdista kärkipyörän hampaat teräketjun kanssa.

11. Tarkista, että säätötappi on terälaipan säätötapin

aukossa. (Kuva 70) Huomautus: Teräketjun kireyttä säädetään säätötapilla ja ruuvilla. Terälevyn kokoamisen yhteydessä on tärkeää, että säätötappi on terälevyssä olevassa reiässä.

12. Kiinnitä ketjupyörän suojus (A), aluslevy (B) ja

ketjupyörän suojuksen mutteri (C). Kiristä mutteria sormin. (Kuva 71)

13. Säädä ketjun kireyttä. Katso

Teräketjun kireyden säätäminen sivulla 179

Huomautus: Tarkasta ketjun kireys säännöllisesti. Terä, jonka kireys on säädetty oikein, toimii paremmin ja pidempään. Teräketjun kireyden säätäminen VAROITUS: Käytä käsineitä säätäessäsi teräketjun kireyttä. Ketju on terävä ja voi aiheuttaa vammoja. Huomautus: Teräketju pitenee käytössä, varsinkin ensimmäisten 15 minuutin aikana. Tarkista ja säädä ketjun kireys säännöllisesti käytön jälkeen tai kun tankkaat laitetta.

1. Tarkista, ovatko teräketju tai terälevy vaurioituneet.

Vaihda vaurioituneet osat.

2. Avaa ketjupyörän suojuksen mutteri kiertämällä sitä

avaimella vastapäivään. Älä poista mutteria. (Kuva 66)

3. Kiristä mutteri sormin suojusta vasten.

4. Kierrä säätöruuvia myötäpäivään, kunnes teräketju

koskettaa terälevyn alapintaa, ja kierrä sitten ruuvia vielä ¼ kierrosta myötäpäivään. (Kuva 72)

5. Liikuta teräketjua terälevyn ympäri käyttäen apuna

yhdistelmätyökalun ruuvimeisselipäätä. Teräketjun on liikuttava vaivatta ja vapaasti. (Kuva 73)

860 - 001 - 28.10.2018

1796. Jos teräketju ei liiku, se on liian kireällä. Löysää kärkipyörän suojuksen mutteria ja käännä säätöruuvia vastapäivään ¼ kierrosta. Kiristä kärkipyörän suojuksen mutteri.

7. Varmista, että terän ja terälevyn alapinnan välissä ei

ole rakoa. Jos siinä on rako, teräketju on liian löysällä ja sitä on säädettävä vielä. Älä käytä laitetta, jos teräketju on löysällä.

8. Kun teräketjun kireys on oikea, nosta terälevyn

päätä ja kiristä kärkipyörän suojuksen mutteria myötäpäivään yhdistelmätyökalulla. (Kuva 74) (Kuva 75) Huomautus: Ketju on oikein kiristetty, kun se liikkuu vapaasti terälevyn päällä, mutta ei roiku levyn alapuolella. Teräketjun teroittaminen VAROITUS: Käytä käsineitä teroittaessasi teräketjua. Teroita ketju leikkaimen sisäpinnasta ulospäin. VAROITUS: Teroita vain eteenpäin. Tee 2–3 viilausta kutakin leikkuukulmaa kohti. Teroita riittävästi, jotta leikkaimien sivu- ja ylälevyjen leikkuukulmista häviävät vauriot. Viilaa kaikki leikkaimet samanpituisiksi. Teroita ketju seuraavissa tilanteissa.

• Puunpalojen koko pienenee.

• Saha leikkaa vinosti tai kulmassa.

2. Säädä teräketjun kireyttä tarvittaessa. Katso kohta

Teräketjun kireyden säätäminen sivulla 179

3. Aseta viilan pidike (A) 90 asteen kulmaan (Kuva

76)Varmista, että viilan pidike pysyy leikkaimen (B) ja syvyydensäätöhampaan

yläreunojen päällä. Huomautus: Ketjussa on sekä vasen- että oikeakätisiä leikkaimia.

4. Kohdista viilan pidikkeen 30°:n merkit (A) laipan

kanssa ja ketjun keskikohtaan. (Kuva 77)

5. Teroita leikkaimet (B) yhdeltä puolelta. (Kuva 77)

Käännä teräketju toisinpäin ja teroita leikkaimien toinen puoli.

6. Tarkista syvyydensäätöhampaat ja siirrä niitä alas.

Aseta syvyydensäätötyökalu leikkaimien päälle.

7. Viilaa syvyydensäätöhammas

syvyydensäätötyökalun ylälaidan tasolle lattaviilalla.

8. Pyöristä säätöhampaan etukulma lattaviilan avulla.

Varmista, että syvyydensäätöhampaan yläreuna on tasainen. Terälevyn ja teräketjun voitelu VAROITUS: Älä käytä jäteöljyä. Jäteöljy on vahingollista ja se voi vahingoittaa sinua, laitetta ja ympäristöä. Teräketjun öljy voitelee jatkuvasti teräketjua ja terälevyä Öljynsyöttöä mitataan automaattisesti, jotta öljyä on riittävästi. Jos öljyä ei ole riittävästi, terälevy ja teräketju voivat vaurioitua ja kuumeta. Liika kuumuus aiheuttaa teräketjun savuamista ja/tai terälevyn värjäytymistä. Täytä terälevyn polttoainesäiliö aina samalla, kun lisäät polttoainetta. Noudata näitä ohjeita terälevyn ja teräketjun voitelussa

1. Pysäytä moottori.

2. Irrota öljysäiliön korkki.

3. Täytä terälevyn öljysäiliö.

Terälevyn huoltaminen VAROITUS: Huolla terälevy seuraavissa tilanteissa.

• Laite sahaa toispuolisesti.

• Laitetta on painettava voimalla.

• Terälevyn voitelu on riittämätöntä. Puhdista kunkin toimenpiteen jälkeen kaikki sahanpurut terälevystä ja kärkipyörän reiästä. VAROITUS: Vaihda terälevy seuraavissa tilanteissa.

• Terälevy taipuu tai siinä on murtumia.

• Terälevyn kiskot kuumenevat liikaa sahattaessa.

• Terälevyn kiskoilla on jäysteitä. Kulunut terälevy vahingoittaa teräketjua ja vaikeuttaa sahaamista.

1. Irrota sytytystulppa.

2. Avaa terälevyn mutteri ja irrota ketjujarru.

3. Irrota terälevy ja teräketju.

4. Puhdista öljyreiät ja ura.

Huomautus: Öljyreiät ja terälaipan ura on puhdistettava 5 käyttötunnin välein.

5. Poista terälevyn kiskojen jäysteet lattaviilalla.

Huomautus: Terälevyn kiskojen jäysteet ovat normaali ilmiö terälevyn kiskon kuluessa.

6. Viilaa lattaviilalla reunat ja sivut sileiksi, jos terälevyn

kiskon ylälaita on rosoinen.

860 - 001 - 28.10.2018Leikkuuterän (pidennetyn

pensasleikkurilisälaitteen) voitelu

• Jotta käyttö on helpompaa ja käyttöikä pidempi, voitele leikkuuterät ennen jokaista käyttökertaa ja jokaisen käyttökerran jälkeen.

• Levitä öljy niin, että se kulkee kahden terän välistä. Voiteluaineiden on oltava myrkyttömiä ja vaarattomia ruostetta estäviä voiteluaineita, jotka on tarkoitettu liikkuvien metalliosien voiteluun.

KULJETUS JA SÄILYTYS

• Suojaa varusteet kuljetuksen ajaksi vaurioiden ja onnettomuuksien estämiseksi.

• Säilytä laitetta ja varusteita kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle.

• Vaihda tai korjaa vaurioituneet komponentit.

• Käytä laitteessa oikeanlaista suojusta, joka ei kerää kosteutta.

• Pidä laite kiinnitettynä kuljetuksen aikana. TEKNISET TIEDOT Yksikkö B33 PS (B33BCSMC) B33 PS+ (B33BCSMC) Moottorin tiedot Sylinteritilavuus cm

Sylinteri mm 36 36 Iskunpituus mm 32 32 Joutokäyntinopeus min

2 700–3 200 2 700–3 200 Käyttöakselin suurin pyörimisnopeus min

Moottorin enimmäiskäyntinopeus min

Moottorin enimmäisteho kW/min

0,9/7 000 0,9/7 000 Sytytystulppa — RCJ6Y RCJ6Y Kärkiväli mm 0,65 0,65 Polttoainesäiliön tilavuus cm

Ääni- ja tärinätiedot Vastaava tärinätaso (ahv, eq), trimmerilisälaite varustee- na, vasen/oikea kahva – ks. huomautus 1 m/s

5,4/6,7 5,4/6,7 Vastaava tärinätaso (ahv, eq), ruohoraivurilisälaite varus- teena, vasen/oikea kahva – ks. huomautus 1 m/s

— 6,6/8,1 Vastaava tärinätaso (ahv, eq), oksasahasarja varustee- na, vasen/oikea kahva – ks. huomautus 1 dB(A) — 5,4/6,3 Vastaava tärinätaso (ahv, eq), pensasleikkurilisälaite var- usteena, vasen/oikea kahva – ks. huomautus 1 dB(A) — 5,4/6,7 Äänentehotaso, taattu (LWA), trimmerilisälaite varustee- na – ks. huomautus 2 dB(A) 115 115 Äänentehotaso, taattu (LWA), ruohoraivurilisälaite varus- teena – ks. huomautus 2 dB(A) — 112 Äänentehotaso, taattu (LWA), oksasahasarja varusteena – ks. huomautus 2 dB(A) — 113

860 - 001 - 28.10.2018 181Äänentehotaso, taattu (LWA), pensasleikkurilisälaite var-

usteena – ks. huomautus 2 dB(A) — 112 Äänentehotaso, mitattu, trimmerilisälaite käytössä – ks. huomautus 2 dB(A) 112 112 Äänentehotaso, mitattu, ruohoraivurilisälaite käytössä – ks. huomautus 2 dB(A) — 109 Äänentehotaso, mitattu, oksasahasarja käytössä – ks. huomautus 2 dB(A) — 110 Äänentehotaso, mitattu, pensasleikkurilisälaite käytössä – ks. huomautus 2 dB(A) — 109 Äänenpainetaso käyttäjän korvan tasalla, trimmerilisä- laite varusteena, – ks. huomautus 3 dB(A) 96,8 96,8 Äänenpainetaso käyttäjän korvan tasalla, ruohoraivurili- sälaite varusteena, – ks. huomautus 3 dB(A) — 96,4 Äänenpainetaso käyttäjän korvan tasalla, oksasahasarja varusteena, – ks. huomautus 3 dB(A) — 95,0 Äänenpainetaso käyttäjän korvan tasalla, pensasleikkuri- lisälaite varusteena, – ks. huomautus 3 dB(A) — 96,6 Tuotteen mitat Paino, moottori ja ylempi runkoputki (ilman polttoainetta, terälaitetta ja suojusta) kg 7,7 7,7 Huomautus 1: Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1,5 m/s

Huomautus 2: Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna. Ko- neen ilmoitettu äänentehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänentehotason. Taatun ja mitatun äänitehon erona on se, että taattu ääniteho sisältää myös mitatun tuloksen hajonnan ja vaihtelun saman mallin eri koneiden välillä direktiivin 2000/14/EY mukaisesti. Huomautus 3: Ilmoitetuilla tiedoilla vastaavasta koneen äänenpainetasosta tyypillinen tilastollinen hajonta (vakio- poikkeama) on 3 dB(A). LISÄLAITTEET Yksikkö B33 PS, B33 PS+ Trimmerilisälaite Lisälaitteen pituus (kokonaispituus) cm 84,7 Lisälaitteen paino (ilman leikkuupäätä ja terälait- teen suojusta) kg 1,84 Runkoputken pituus cm 62,6 Akselin läpimitta mm 25,4 Akselivarsikierre — M10 182 860 - 001 - 28.10.2018Yksikkö B33 PS, B33 PS+ Leikkuupään pyörimissuunta (käyttäjän näkökul- ma) — Vastapäivään Vetoakselin tyyppi — Kiinteä Sahattavan kohteen enimmäispaksuus cm 43 Leikkuusiiman koko mm 2,5 Leikkuusiimojen määrä — 2 Leikkuupään tyyppi — Napautuspää Leikkuupään siimakapasiteetti — 4 (13,12) Terälaitteen suojus — Yhdistelmä (siima ja ruohoterä) Raivurilisälaite Lisälaitteen pituus (kokonaispituus) cm 84,7 Lisälaitteen paino (ruohoterän ja terälaitteen suo- juksen kanssa) kg 1,72 Runkoputken pituus cm 62,6 Akselin läpimitta mm 25,4 Akselivarsikierre — M10 Leikkuupään pyörimissuunta (käyttäjän näkökul- ma) — Vastapäivään Vetoakselin tyyppi — Kiinteä Ruohoterä — 3-hampainen Ruohoterän halkaisija mm 255 Ruohoterän keskireiän halkaisija mm 25,4 Terälaitteen suojus — Yhdistelmä (siima ja ruohoterä) Oksasahasarja Lisälaitteen pituus (kokonaispituus) cm 105,9 Lisälaitteen paino (kuivana, terälevyn ja teräket- jun kanssa) kg 1,66 Runkoputken pituus cm 65,8 Akselin läpimitta mm 25,4 Terälevyn pituus cm 25 Terälevyn kärkipyörän hampaiden lukumäärä — 7 Teräketjun vetopyörän hampaiden määrä — 7 Sahattavan kohteen enimmäispaksuus cm 10 Teräketjun vetolenkkien lukumäärä — 40 Teräketjun paksuus mm 1,3 Teräketjun jako mm 9,52

860 - 001 - 28.10.2018 183Yksikkö B33 PS, B33 PS+

Vaimennussuhde — 0,94 Teräketjun tyyppi/malli 91PX040G, UC 81 GS, UC 81 G, H38 91PX040G, UC 81 GS, UC 81 G, H38 Öljysäiliön tilavuus ml 130 Pidennetty pensasleikkurilisälaite Lisälaitteen pituus (kokonaispituus) cm 126,1 Lisälaitteen paino kg 2,20 Runkoputken pituus cm 64,4 Akselin läpimitta mm 25,4 Hampainen kärkiväli mm 25 Sahattavan kohteen enimmäispaksuus mm 15 Leikkauspituus mm 360 Terälevyn pituus (vaihteistosta kärkeen) mm 438 Terän hampaiden määrä — 26 Hammasjako mm 31 Terätoiminnon tyyppi — Kaksitoiminen edestakaisin liikkuva Kulmasäädön alue ° Kokonaisalue 90°, 45° runkovarren keskilinjasta

EU:N VAATIMUSTENMUKAISUUSVAKUUTUS

Husqvarna AB, SE 561 82 Huskvarna, RUOTSI, vakuuttaa täten, että oheinen tuote: Kuvaus Bensiinikäyttöinen trim- meri/ruohoraivuri Tuotemerkki McCulloch Alusta / Tyyppi / Malli Alusta B33BCSMC, edus- taa mallia B33PS, B33PS

Erä Sarjanumero 2018 alkaen vastaa täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Direktiivi/asetus Kuvaus 2006/42/EY Konedirektiivi 2014/30/EU EMC-direktiivi 2000/14/EY Melupäästödirektiivi Asiassa sovelletaan seuraavia yhdenmukaistettuja standardeja ja/tai teknisiä määräyksiä: EN ISO 12100, EN ISO 11806-1, EN ISO 11680-1, EN ISO 10517,

CISPR 12, ISO 14982, ISO 3744

• Ilmoitetut meluarvot on annettu direktiivin 2000/14/EY liitteen V mukaisesti tämän käyttöohjekirjan teknisissä tiedoissa sekä allekirjoitetussa EU:n vaatimustenmukaisuusvakuutuksessa. TÜV Rheinland N.A. on suorittanut Husqvarna AB:lle vapaaehtoisen tyyppitarkastuksen ja tuottanut näin Euroopan parlamentin ja neuvoston konedirektiivin 2006/42/EY mukaisen sertifikaatin. Allekirjoitetussa EY:n vaatimustenmukaisuusvakuutuksessa ilmoitettu sertifikaatti pätee kaikkiin valmistuspaikkoihin ja -maihin tuotteessa ilmoitettujen tietojen mukaisesti. Oheinen bensiinikäyttöinen trimmeri/ruohoraivuri on tarkistetun mallikappaleen mukainen. 184 860 - 001 - 28.10.2018Sommaire INTRODUCTION p. 185
• SÉCURITÉ p. 186
• MONTAGE p. 192
• FONCTIONNEMENT p. 193
• ENTRETIEN p. 195

5. Tvirtai priveržkite varžtus.
