ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ M46120RE Classic MCCULLOCH

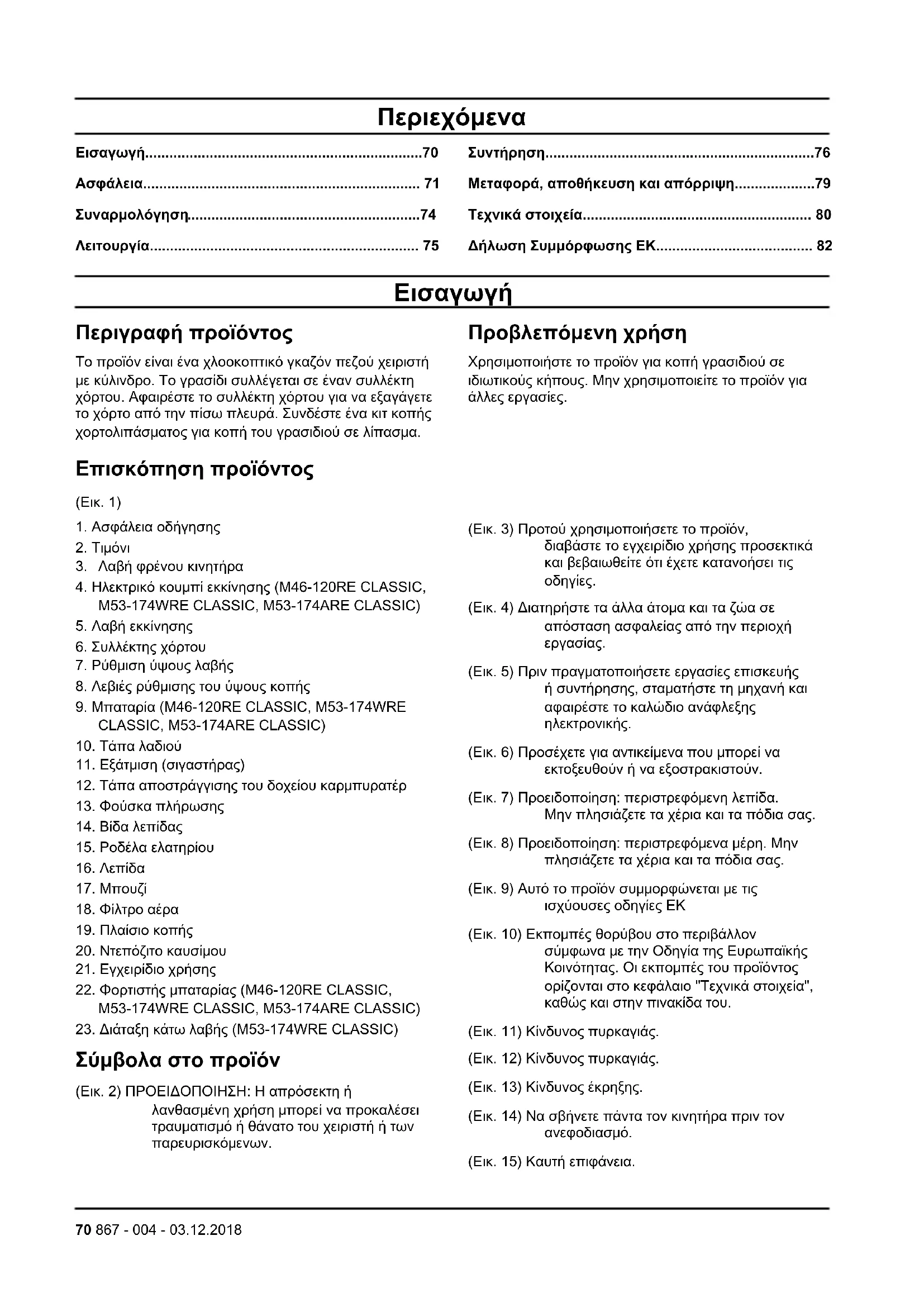

867 - 004 - 03.12.2018 69Περιεχόμενα

• Λειτουργία p. 75
• Συντήρηση p. 76
• Μεταφορά, αποθήκευση και απόρριψη p. 79
• Τεχνικά στοιχεία p. 80
• Δήλωση Συμμόρφωσης ΕΚ p. 82

Περιγραφή προϊόντος Το προϊόν είναι ένα χλοοκοπτικό γκαζόν πεζού χειριστή με κύλινδρο. Το γρασίδι συλλέγεται σε έναν συλλέκτη χόρτου. Αφαιρέστε το συλλέκτη χόρτου για να εξαγάγετε το χόρτο από την πίσω πλευρά. Συνδέστε ένα κιτ κοπής χορτολιπάσματος για κοπή του γρασιδιού σε λίπασμα. Προβλεπόμενη χρήση Χρησιμοποιήστε το προϊόν για κοπή γρασιδιού σε ιδιωτικούς κήπους. Μην χρησιμοποιείτε το προϊόν για άλλες εργασίες. Επισκόπηση προϊόντος (Εικ. 1)

1. Ασφάλεια οδήγησης

Λαβή φρένου κινητήρα

4. Ηλεκτρικό κουμπί εκκίνησης (M46-120RE CLASSIC,

7. Ρύθμιση ύψους λαβής

8. Λεβιές ρύθμισης του ύψους κοπής

9. Μπαταρία (M46-120RE CLASSIC, M53-174WRE

11. Εξάτμιση (σιγαστήρας)

12. Τάπα αποστράγγισης του δοχείου καρμπυρατέρ

15. Ροδέλα ελατηρίου

20. Ντεπόζιτο καυσίμου

21. Εγχειρίδιο χρήσης

22. Φορτιστής μπαταρίας (M46-120RE CLASSIC,

M53-174WRE CLASSIC, M53-174ARE CLASSIC)

23. Διάταξη κάτω λαβής (M53-174WRE CLASSIC)

Σύμβολα στο προϊόν (Εικ. 2) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η απρόσεκτη ή λανθασμένη χρήση μπορεί να προκαλέσει τραυματισμό ή θάνατο του χειριστή ή των παρευρισκόμενων. (Εικ. 3) Προτού χρησιμοποιήσετε το προϊόν, διαβάστε το εγχειρίδιο χρήσης προσεκτικά και βεβαιωθείτε ότι έχετε κατανοήσει τις

(Εικ. 4) Διατηρήστε τα άλλα άτομα και τα ζώα σε απόσταση ασφαλείας από την περιοχή

(Εικ. 5) Πριν πραγματοποιήσετε εργασίες επισκευής ή συντήρησης, σταματήστε τη μηχανή και αφαιρέστε το καλώδιο ανάφλεξης ηλεκτρονικής. (Εικ. 6) Προσέχετε για αντικείμενα που μπορεί να εκτοξευθούν ή να εξοστρακιστούν. (Εικ. 7) Προειδοποίηση: περιστρεφόμενη λεπίδα. Μην πλησιάζετε τα χέρια και τα πόδια σας. (Εικ. 8) Προειδοποίηση: περιστρεφόμενα μέρη. Μην πλησιάζετε τα χέρια και τα πόδια σας. (Εικ. 9) Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ (Εικ. 10) Εκπομπές θορύβου στο περιβάλλον σύμφωνα με την Οδηγία της Ευρωπαϊκής Κοινότητας. Οι εκπομπές του προϊόντος ορίζονται στο κεφάλαιο "Τεχνικά στοιχεία", καθώς και στην πινακίδα του. (Εικ. 11) Κίνδυνος πυρκαγιάς. (Εικ. 12) Κίνδυνος πυρκαγιάς. (Εικ. 13) Κίνδυνος έκρηξης. (Εικ. 14) Να σβήνετε πάντα τον κινητήρα πριν τον ανεφοδιασμό. (Εικ. 15) Καυτή επιφάνεια. 70 867 - 004 - 03.12.2018(Εικ. 16) Οι αναθυμιάσεις της εξάτμισης από τον κινητήρα περιέχουν μονοξείδιο του άνθρακα, ένα άοσμο, δηλητηριώδες και ιδιαίτερα επικίνδυνο αέριο. Μην χρησιμοποιείτε το προϊόν σε εσωτερικούς ή κλειστούς χώρους. (Εικ. 17) Οι αναθυμιάσεις της εξάτμισης από τον κινητήρα περιέχουν μονοξείδιο του άνθρακα, ένα άοσμο, δηλητηριώδες και ιδιαίτερα επικίνδυνο αέριο. Μην χρησιμοποιείτε το προϊόν σε εσωτερικούς ή κλειστούς χώρους. Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για άλλες εμπορικές περιοχές. EU V ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οποιαδήποτε μη εξουσιοδοτημένη παρέμβαση στον κινητήρα ακυρώνει την έγκριση τύπου ΕΕ αυτού του

Ευθύνη προϊόντος Όπως αναφέρεται στη νομοθεσία περί ευθύνης για τα προϊόντα, δεν φέρουμε καμία ευθύνη για ζημιές που οφείλονται στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν προέρχονται από τον κατασκευαστή ή που δεν έχουν εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν προέρχεται από τον κατασκευαστή ή που δεν έχει εγκριθεί από τον κατασκευαστή.

• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο κέντρο σέρβις ή από εγκεκριμένη αρχή.

Ορισμοί για την ασφάλεια Για την επισήμανση ειδικών σημαντικών τμημάτων του εγχειριδίου χρησιμοποιούνται προειδοποιήσεις, συστάσεις προσοχής και σημειώσεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος τραυματισμού ή θανάτου του χειριστή ή άλλων παριστάμενων ατόμων, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο. ΠΡΟΣΟΧΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος πρόκλησης ζημιάς στο προϊόν, σε άλλα υλικά ή στον παρακείμενο χώρο, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο. Περιεχόμενα Χρησιμοποιείται για παροχή περισσότερων πληροφοριών, οι οποίες χρειάζονται σε μια δεδομένη κατάσταση. Γενικές οδηγίες ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Αυτό το προϊόν είναι επικίνδυνο αν δεν χρησιμοποιηθεί σωστά ή αν δεν είστε προσεκτικοί. Αν δεν τηρείτε τις οδηγίες ασφαλείας, μπορεί να προκληθεί τραυματισμός ή θάνατος.

• Αυτό το προϊόν παράγει ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία του. Το πεδίο αυτό, υπό ορισμένες συνθήκες, ενδέχεται να προκαλεί παρεμβολές σε ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειωθεί ο κίνδυνος σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε στα άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το θεράποντα ιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, προτού θέσουν το προϊόν σε λειτουργία.

• Πρέπει πάντα να προσέχετε και να χρησιμοποιείτε την κοινή λογική. Αν δεν είστε βέβαιοι πώς να χειριστείτε το προϊόν σε μια ιδιαίτερη κατάσταση, σταματήστε και μιλήστε με τον αντιπρόσωπο της McCulloch προτού συνεχίσετε.

• Πρέπει να θυμάστε ότι ο χειριστής θεωρείται υπεύθυνος για ατυχήματα που μπορεί να προκληθούν σε άλλα άτομα ή στην περιουσία τους.

• Να διατηρείτε το προϊόν καθαρό. Βεβαιωθείτε ότι μπορείτε να διαβάσετε καθαρά τις ενδείξεις και τα

• Μην επιτρέπετε σε κανένα άτομο να χρησιμοποιήσει το προϊόν αν δεν βεβαιωθείτε ότι έχει διαβάσει και κατανοήσει τα περιεχόμενα του εγχειριδίου χρήσης.

• Μην επιτρέψετε σε παιδιά να χρησιμοποιήσουν το

• Μην επιτρέψετε σε άτομα που δεν έχουν διαβάσει τις οδηγίες να χρησιμοποιήσουν το προϊόν.

• Αν το προϊόν χρησιμοποιείται από ένα άτομο με μειωμένη σωματική ή διανοητική ικανότητα, θα πρέπει πάντα να το επιβλέπετε. Πρέπει να είναι παρών ένας υπεύθυνος ενήλικας ανά πάσα στιγμή.

• Μην χρησιμοποιείτε το προϊόν αν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων. Αυτά έχουν αρνητικές συνέπειες στην όραση, την αυτοσυγκέντρωση, τον συντονισμό και την κρίση σας.

• Μην χρησιμοποιείτε το προϊόν αν είναι ελαττωματικό.

867 - 004 - 03.12.2018 71• Μην τροποποιείτε το προϊόν και μην το

χρησιμοποιείτε αν είναι εμφανές ότι έχει τροποποιηθεί από άλλους. Ασφάλεια στο χώρο εργασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Αφαιρέστε αντικείμενα όπως κλαδιά, κλωνάρια και πέτρες από την περιοχή εργασίας πριν χρησιμοποιήσετε το προϊόν.

• Τα αντικείμενα που χτυπούν πάνω στον εξοπλισμό κοπής μπορεί να πεταχτούν και να προκαλέσουν ζημιές σε πρόσωπα και αντικείμενα. Να διατηρείτε τους παρευρισκόμενους και τα ζώα σε απόσταση ασφαλείας από το προϊόν.

Μην χρησιμοποιείτε ποτέ το προϊόν σε κακές καιρικές συνθήκες, όπως ομίχλη, βροχή, ισχυρό άνεμο, έντονο κρύο και κίνδυνο κεραυνού. Η χρήση του προϊόντος σε κακές καιρικές συνθήκες, σε συνθήκες υγρασίας ή σε υγρές τοποθεσίες είναι εξαιρετικά κουραστική. Οι κακές καιρικές συνθήκες μπορεί να προκαλέσουν επικίνδυνες καταστάσεις, όπως ολισθηρές επιφάνειες.

• Να προσέχετε για πρόσωπα, αντικείμενα και καταστάσεις που μπορεί να αποτρέψουν την ασφαλή λειτουργία του προϊόντος.

• Να προσέχετε για εμπόδια, όπως ρίζες, πέτρες, κλωνάρια, λακκούβες και χαντάκια. Το μακρύ γρασίδι μπορεί να κρύβει εμπόδια.

• Η κοπή χόρτου σε πλαγιές μπορεί να είναι επικίνδυνη. Μην χρησιμοποιείτε το προϊόν σε πλαγιές με κλίση πάνω από 15°.

• Να κατευθύνετε το προϊόν κατά πλάτος στις επιφάνειες με κλίση. Να μην μετακινείστε προς τα πάνω και προς τα κάτω.

• Να είστε ιδιαίτερα προσεκτικοί κοντά σε κρυφές γωνίες και αντικείμενα που εμποδίζουν το οπτικό σας

Ασφάλεια στην εργασία ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Να χρησιμοποιείτε το προϊόν μόνο για την κοπή χόρτου γκαζόν. Δεν επιτρέπεται η χρήση του για άλλες εργασίες.

• Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Ανατρέξτε στην ενότητα Προσωπικός εξοπλισμός προστασίας στη σελίδα 73

• Βεβαιωθείτε ότι γνωρίζετε πώς να σταματήσετε τον κινητήρα γρήγορα σε περίπτωση έκτακτης ανάγκης.

• Μην εκκινείτε ποτέ τον κινητήρα μέσα σε κλειστό χώρο ή κοντά σε εύφλεκτα υλικά. Τα καυσαέρια του κινητήρα είναι ζεστά και ενδέχεται να έχουν σπινθήρες που μπορεί να προκαλέσουν πυρκαγιά.

• Μην λειτουργείτε το προϊόν αν δεν είναι σωστά συνδεδεμένη η λεπίδα και όλα τα καλύμματα. Αν η λεπίδα δεν είναι σωστά συνδεδεμένη, μπορεί να χαλαρώσει και να προκληθεί προσωπικός τραυματισμός.

• Να βεβαιώνεστε ότι ο δίσκος δεν χτυπάει αντικείμενα, όπως πέτρες και ρίζες. Αυτό μπορεί να κάνει ζημιά στη λεπίδα και να λυγίσει τον άξονα του κινητήρα. Ο λυγισμένος άξονας προκαλεί ισχυρή δόνηση και πολύ υψηλό κίνδυνο χαλάρωσης της λεπίδας.

• Σε περίπτωση πρόσκρουσης της λεπίδας σε αντικείμενο ή αν διαπιστώσετε κραδασμούς, διακόψτε αμέσως τη λειτουργία του προϊόντος. Αφαιρέστε το καλώδιο ανάφλεξης από το μπουζί. Ελέγξτε το προϊόν για ζημιές. Επισκευάστε τις ζημιές ή αναθέστε την επισκευή σε έναν εξουσιοδοτημένο αντιπρόσωπο σέρβις.

• Μην συνδέετε ποτέ μόνιμα τη λαβή φρένου κινητήρα στη χειρολαβή κατά την εκκίνηση του κινητήρα.

• Τοποθετήστε το προϊόν σε μια σταθερή, επίπεδη επιφάνεια και εκκινήστε το. Να βεβαιώνεστε ότι η λεπίδα δεν χτυπάει στο έδαφος ή σε άλλα αντικείμενα.

• Να παραμένετε πάντα πίσω από το προϊόν κατά τη λειτουργία.

• Κατά τη λειτουργία του προϊόντος, θα πρέπει όλοι οι τροχοί να ακουμπούν στο έδαφος και να διατηρείτε και τα 2 χέρια πάνω στη λαβή. Διατηρήστε τα χέρια και τα πόδια σας μακριά από τις περιστρεφόμενες

• Μην γέρνετε το προϊόν όταν εκκινείται ο κινητήρας.

• Να είστε προσεκτικοί όταν τραβάτε το προϊόν προς

• Να μην ανασηκώνετε ποτέ το προϊόν όταν εκκινείται ο κινητήρας. Αν πρέπει να ανασηκώσετε το προϊόν, σβήστε πρώτα τον κινητήρα και αποσυνδέστε το καλώδιο ανάφλεξης από το μπουζί.

• Να μην περπατάτε προς τα πίσω όταν χρησιμοποιείτε το προϊόν.

• Να σβήνετε τον κινητήρα όταν μετακινείστε σε περιοχές χωρίς χόρτα, για παράδειγμα μονοπάτια από χαλίκι, πέτρα και άσφαλτο.

• Μην τρέχετε με το προϊόν όταν εκκινείται ο κινητήρας. Να περπατάτε πάντα προς τα εμπρός όταν χρησιμοποιείτε το προϊόν.

• Να σβήνετε τον κινητήρα προτού αλλάξετε το ύψος κοπής. Μην προβείτε ποτέ σε τροποποιήσεις με τον κινητήρα σε λειτουργία.

• Μην αφήνετε ποτέ το προϊόν εκτός ορατότητας με τον κινητήρα σε λειτουργία. Να σβήνετε τον κινητήρα και να βεβαιώνεστε ότι το παρελκόμενο κοπής δεν περιστρέφεται. 72 867 - 004 - 03.12.2018Οδηγίες ασφαλείας για τη λειτουργία Προσωπικός εξοπλισμός προστασίας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Ο προσωπικός εξοπλισμός προστασίας δεν μπορεί να εξαλείψει τον κίνδυνο τραυματισμών, ωστόσο μειώνει τη σοβαρότητά τους σε περίπτωση ατυχήματος. Ο αντιπρόσωπος θα σας βοηθήσει να επιλέξετε το σωστό εξοπλισμό.

• Να χρησιμοποιείτε προστατευτικά ακοής, εάν το επίπεδο θορύβου είναι υψηλότερο από 85 dB.

• Να χρησιμοποιείτε αντιολισθητικές μπότες ή παπούτσια βαρέος τύπου. Να μην χρησιμοποιείτε το προϊόν με ανοιχτά παπούτσια ή ξυπόλυτοι.

• Χρησιμοποιήστε χοντρά, μακριά παντελόνια.

• Όταν χρειάζεται, να χρησιμοποιείτε προστατευτικά γάντια, για παράδειγμα κατά την τοποθέτηση, την επιθεώρηση ή τον καθαρισμό του εξοπλισμού κοπής. Συσκευές ασφαλείας στο προϊόν ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Μην χρησιμοποιείτε ποτέ το προϊόν, αν υπάρχουν ελαττωματικές συσκευές ασφαλείας.

• Πρέπει να κάνετε τακτικά έλεγχο των συσκευών ασφαλείας. Αν οι συσκευές ασφαλείας είναι ελαττωματικές, απευθυνθείτε στον αντιπρόσωπο σέρβις της McCulloch

Για τον έλεγχο του καλύμματος κοπής Το κάλυμμα κοπής μειώνει τους κραδασμούς στο προϊόν και μειώνεται ο κίνδυνος τραυματισμού από τη λεπίδα.

• Εξετάστε το κάλυμμα κοπής για να βεβαιωθείτε ότι δεν υπάρχουν φθορές όπως ρωγμές. Λαβή φρένου κινητήρα Η λαβή του φρένου κινητήρα σταματάει τον κινητήρα. Όταν απελευθερωθεί η λαβή του φρένου κινητήρα, ο κινητήρας σταματάει. Για να γίνει επιθεώρηση του φρένου κινητήρα, εκκινήστε τον κινητήρα και στη συνέχεια απελευθερώστε τη λαβή του φρένου κινητήρα. Αν ο κινητήρας δεν σταματά σε 3 δευτερόλεπτα, αναθέστε τη ρύθμιση του φρένου κινητήρα σε έναν εγκεκριμένο αντιπρόσωπο σέρβις McCulloch. (Εικ. 18) Εξάτμιση (σιγαστήρας) Η εξάτμιση (σιγαστήρας) διατηρεί τα επίπεδα θορύβου στο ελάχιστο και κατευθύνει τις αναθυμιάσεις της εξάτμισης μακριά από το χειριστή. Μην χρησιμοποιείτε το προϊόν, αν η εξάτμιση (σιγαστήρας) λείπει ή είναι ελαττωματική. Αν η εξάτμιση (σιγαστήρας) είναι ελαττωματική, αυξάνεται το επίπεδο θορύβου και ο κίνδυνος φωτιάς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εξάτμιση (σιγαστήρας) θερμαίνεται πολύ κατά τη διάρκεια της χρήσης και παραμένει θερμή μετά τη χρήση, καθώς και όταν ο κινητήρας λειτουργεί στο ρελαντί. Προσέχετε όταν κινείστε κοντά σε εύφλεκτα υλικά ή/και αναθυμιάσεις, για να αποφύγετε την εκδήλωση πυρκαγιάς. Έλεγχος της εξάτμισης (σιγαστήρας)

• Πρέπει να εξετάζετε την εξάτμιση (το σιγαστήρα) τακτικά, για να βεβαιωθείτε ότι είναι σωστά συνδεδεμένη και δεν έχει υποστεί ζημιά. Ασφάλεια καυσίμου ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Μην θέτετε το προϊόν σε λειτουργία, εάν υπάρχει καύσιμο ή λάδι κινητήρα στο προϊόν. Αφαιρέστε το ανεπιθύμητο καύσιμο/λάδι και αφήστε το προϊόν να

• Εάν χύσετε καύσιμο στα ρούχα σας, αλλάξτε τα

Μην χύσετε καύσιμο στο σώμα σας, καθώς μπορεί να προκληθεί τραυματισμός. Αν χύσετε καύσιμο στο σώμα σας, χρησιμοποιήστε σαπούνι και νερό για να αφαιρέσετε το καύσιμο.

• Μην θέσετε το προϊόν σε λειτουργία, εάν ο κινητήρας έχει διαρροή. Εξετάζετε τακτικά τον κινητήρα για

• Να είστε προσεκτικοί με το καύσιμο. Το καύσιμο είναι εύφλεκτο και οι αναθυμιάσεις είναι εκρηκτικές και μπορούν να προκαλέσουν τραυματισμό ή θάνατο.

• Μην εισπνεύσετε τις αναθυμιάσεις καυσίμου, καθώς μπορεί να προκληθεί τραυματισμός. Βεβαιωθείτε ότι υπάρχει επαρκής ροή αέρα.

• Μην καπνίζετε κοντά στο καύσιμο ή τον κινητήρα.

• Μην τοποθετείτε ζεστά αντικείμενα κοντά στο καύσιμο ή τον κινητήρα.

• Μην προσθέτετε καύσιμο όταν λειτουργεί ο

• Βεβαιωθείτε ότι ο κινητήρας έχει κρυώσει πριν από τον ανεφοδιασμό.

• Πριν από τον ανεφοδιασμό, ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου και εκτονώστε προσεκτικά

867 - 004 - 03.12.2018 73• Μην προσθέτετε καύσιμο στον κινητήρα σε

εσωτερικό χώρο. Η ανεπαρκής ροή αέρα μπορεί να προκαλέσει τραυματισμό ή θάνατο λόγω ασφυξίας ή μονοξειδίου του άνθρακα.

• Να σφίγγετε πλήρως την τάπα του ντεπόζιτου καυσίμου. Αν η τάπα του ντεπόζιτου καυσίμου δεν είναι σφιγμένη, υπάρχει κίνδυνος πυρκαγιάς.

Πριν από την εκκίνηση, μετακινήστε το προϊόν σε απόσταση τουλάχιστον 3 m /10 ft από το σημείο όπου γεμίσατε το ντεπόζιτο.

• Μην γεμίζετε ποτέ εντελώς το ντεπόζιτο καυσίμου. Η υψηλή θερμοκρασία προκαλεί διαστολή του καυσίμου. Αφήνετε κενό στο επάνω μέρος του ντεπόζιτου. Οδηγίες ασφαλείας για τη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Οι αναθυμιάσεις της εξάτμισης από τον κινητήρα περιέχουν μονοξείδιο του άνθρακα, ένα άοσμο, δηλητηριώδες και ιδιαίτερα επικίνδυνο αέριο. Να μην εκκινείτε τον κινητήρα σε εσωτερικούς ή κλειστούς

• Πριν πραγματοποιήσετε συντήρηση στο προϊόν, σβήστε τον κινητήρα και αποσυνδέστε το καλώδιο ανάφλεξης από το μπουζί.

• Να χρησιμοποιείτε προστατευτικά γάντια όταν κάνετε συντήρηση του εξοπλισμού κοπής. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να κοπείτε.

Τα αξεσουάρ και οι τροποποιήσεις στο προϊόν που δεν είναι εγκεκριμένες από τον κατασκευαστή, μπορεί να προκαλέσουν σοβαρό τραυματισμό ή θάνατο. Να μην πραγματοποιείτε αλλαγές στο προϊόν. Να χρησιμοποιείτε μόνο εξαρτήματα που έχουν εγκριθεί από τον κατασκευαστή.

• Αν η συντήρηση δεν γίνεται σωστά και τακτικά, αυξάνεται ο κίνδυνος τραυματισμού και ζημιάς στο

• Να πραγματοποιείτε μόνο τις εργασίες συντήρησης όπως δίνονται σε αυτό το εγχειρίδιο κατόχου. Όλες οι άλλες εργασίες συντήρησης πρέπει να γίνονται από εγκεκριμένο αντιπρόσωπο σέρβις McCulloch.

• Να αναθέτετε τη συντήρηση του προϊόντος σε έναν εγκεκριμένο αντιπρόσωπο σέρβις McCulloch σε τακτά χρονικά διαστήματα.

• Να αντικαθιστάτε τυχόν κατεστραμμένα, φθαρμένα ή σπασμένα εξαρτήματα. Συναρμολόγηση Για να συναρμολογήσετε τη λαβή στα M51-150AWR CLASSIC,

1. Ευθυγραμμίστε τις οπές για τις βίδες στο κάτω μέρος

της λαβής με τις οπές για τις βίδες στο συγκρότημα

2. Συνδέστε τις βίδες, τις ροδέλες και τους τροχίσκους.

3. Σφίξτε πλήρως τους τροχίσκους.

4. Χρησιμοποιήστε τους ιμάντες για να συνδέσετε τα

καλώδια στη λαβή. (Εικ. 20) Περιεχόμενα Βεβαιωθείτε ότι η τάση στα καλώδια δεν είναι υπερβολικά υψηλή.

5. Για να ρυθμίσετε το ύψος της λαβής, χαλαρώστε τους

κάτω τροχίσκους, ρυθμίστε το ύψος της λαβής και σφίξτε πλήρως τους τροχίσκους. (Εικ. 21) Τοποθέτηση του σχοινιού του συστήματος εκκίνησης

1. Στερεώστε τον βρόχο του σχοινιού του συστήματος

εκκίνησης και τον τροχίσκο T. Μην τον σφίξετε εντελώς. (Εικ. 22)

2. Κρατήστε τη λαβή του φρένου κινητήρα προς τη

3. Τραβήξτε προσεκτικά προς τα έξω το σχοινί του

συστήματος εκκίνησης και τοποθετήστε το μέσα στον βρόχο. (Εικ. 23)

4. Σφίξτε τον τροχίσκο Τ. (Εικ. 24)

Για να συναρμολογήσετε την λαβή στα M46-120RE CLASSIC και

1. Τοποθετήστε τους πείρους στο κάτω μέρος της κάτω

λαβής μέσα στις οπές, όπως αναγράφεται στο σχήμα. Ευθυγραμμίστε τις οπές των βιδών και προσαρτήστε τις βίδες, τις ροδέλες και τους τροχίσκους. (Εικ. 25) Επάνω τμήμα λαβής

1. Ευθυγραμμίστε τις οπές στη χειρολαβή με τις οπές

στην κάτω λαβή και προσαρτήστε τις βίδες, τις ροδέλες και τους τροχίσκους. Στη δεξιά πλευρά, προσαρτήστε επίσης το βρόχο για το κορδόνι της μίζας. Σφίξτε πλήρως τους τροχίσκους. (Εικ. 26)

2. Τραβήξτε τη λαβή του κορδονιού της μίζας και

τοποθετήστε το κορδόνι της μίζας γύρω από το βρόχο για το κορδόνι της μίζας. (Εικ. 27) 74 867 - 004 - 03.12.20183. Χρησιμοποιήστε τους ιμάντες για να συνδέσετε τα καλώδια στη λαβή. (Εικ. 20) Περιεχόμενα Βεβαιωθείτε ότι η τάση στα καλώδια δεν είναι υπερβολικά υψηλή. Συναρμολόγηση του συλλέκτη

1. Τοποθετήστε το πλαίσιο του συλλέκτη χόρτου στον

υφασμάτινο σάκο χόρτου. Βεβαιωθείτε ότι η λαβή στο πλαίσιο του συλλέκτη χόρτου βρίσκεται πάνω από το σάκο χόρτου.

Συνδέστε το σάκο χόρτου στο πλαίσιο του συλλέκτη χόρτου με τα κλιπ που βρίσκονται στο άκρο του υφασμάτινου σάκου. (Εικ. 28)

3. Ανασηκώστε το πίσω κάλυμμα.

4. Συνδέστε το συλλέκτη χόρτου στο επάνω άκρο του

Τοποθετήστε το κάτω τμήμα του συλλέκτη χόρτου στο κανάλι εκτόξευσης γρασιδιού. Συναρμολόγηση του πώματος χορτολιπάσματος

1. Ανασηκώστε το πίσω κάλυμμα και αφαιρέστε το

2. Τοποθετήστε το πώμα χορτολιπάσματος μέσα στο

κανάλι εκτόξευσης. (Εικ. 29)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο για την ασφάλεια. Πριν χρησιμοποιήσετε το προϊόν

1. Διαβάστε το εγχειρίδιο χρήσης προσεκτικά και

βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες.

Εξετάστε τον εξοπλισμό κοπής για να βεβαιωθείτε ότι είναι σωστά συνδεδεμένος και ρυθμισμένος. Ανατρέξτε στην ενότητα Για να ελέγξετε τον εξοπλισμό κοπής στη σελίδα 77

3. Γεμίστε το ντεπόζιτο καυσίμου. Ανατρέξτε στην

Ανεφοδιασμός με καύσιμο στη σελίδα 75

4. Γεμίστε το ντεπόζιτο λαδιού και κάντε έναν έλεγχο

της στάθμης λαδιού. Ανατρέξτε στην ενότητα Έλεγχος της στάθμης λαδιού στη σελίδα 78

Ανεφοδιασμός με καύσιμο Αν διατίθεται, χρησιμοποιήστε βενζίνη χαμηλών εκπομπών/αλκυλίωσης. Σε περίπτωση που δεν είναι διαθέσιμη βενζίνη χαμηλών εκπομπών/αλκυλίωσης, χρησιμοποιήστε καλής ποιότητας αμόλυβδη βενζίνη ή βενζίνη με μόλυβδο. Xρησιμοποιείτε βενζίνη με αριθμό οκτανίων 90 RON στη Βόρεια Αμερική (87 AKI στη Βόρεια Αμερική) ή μεγαλύτερο, και αιθανόλη έως 10% (E10). ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε βενζίνη με αριθμό οκτανίων κάτω από 90 RON στη Βόρεια Αμερική ( 87 AKI στη Βόρεια Αμερική). Μπορεί να προκληθεί ζημιά στο

1. Ανοίξτε αργά την τάπα του ντεπόζιτου καυσίμου για

να εκτονώσετε την πίεση.

2. Γεμίστε αργά με ένα δοχείο καυσίμων. Αν χύσετε

καύσιμο, καθαρίστε το με ένα πανί και αφήστε το καύσιμο που απομένει να στεγνώσει.

3. Καθαρίστε την περιοχή γύρω από την τάπα του

ντεπόζιτου καυσίμου.

4. Να σφίγγετε πλήρως την τάπα του ντεπόζιτου

καυσίμου. Αν η τάπα του ντεπόζιτου καυσίμου δεν είναι σφιγμένη, υπάρχει κίνδυνος πυρκαγιάς.

5. Πριν από την εκκίνηση, μετακινήστε το προϊόν σε

απόσταση τουλάχιστον 3 m (10 ft) από το σημείο όπου γεμίσατε το ντεπόζιτο. Για να ρυθμίσετε το ύψος κοπής

1. Μετακινήστε το μοχλό ύψους κοπής προς τα πίσω

για να αυξήσετε το ύψος κοπής.

2. Μετακινήστε το μοχλό ύψους κοπής προς τα εμπρός

για να μειώσετε το ύψος κοπής. (Εικ. 30) ΠΡΟΣΟΧΗ: Μην ρυθμίζετε το ύψος κοπής πολύ χαμηλά. Οι λεπίδες μπορεί να χτυπήσουν στο έδαφος αν η επιφάνεια του χλοοτάπητα δεν είναι επίπεδη. Εκκίνηση του προϊόντος

• Βεβαιωθείτε ότι το καλώδιο ανάφλεξης είναι συνδεδεμένο στο μπουζί.

Για τα M53-150AWR CLASSIC και M51-150AWR CLASSIC: Την πρώτη φορά που θα εκκινήσετε το προϊόν, πατήστε τη φούσκα πλήρωσης 5 φορές. Την επόμενη φορά που θα εκκινήσετε το προϊόν ενώ ο κινητήρας είναι κρύος, πατήστε τη φούσκα πλήρωσης 3 φορές. Χειροκίνητη εκκίνηση

1. Να παραμένετε πίσω από το προϊόν.

2. Κρατήστε τη λαβή του φρένου κινητήρα προς τη

χειρολαβή. (Εικ. 31)

867 - 004 - 03.12.2018 753. Πιάστε τη λαβή του κορδονιού εκκίνησης με το δεξί

4. Τραβήξτε αργά έξω το κορδόνι της μίζας μέχρι να

αισθανθείτε κάποια αντίσταση.

Τραβήξτε δυνατά για να εκκινήσει ο κινητήρας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τυλίγετε ποτέ το σχοινί της τροχαλίας του συστήματος εκκίνησης γύρω από το χέρι σας. Ηλεκτρική εκκίνηση (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)

1. Βεβαιωθείτε ότι η μπαταρία είναι φορτισμένη.

Ανατρέξτε στην ενότητα Φόρτιση της μπαταρίας στη σελίδα 78

2. Κρατήστε τη λαβή του φρένου κινητήρα προς τη

χειρολαβή. (Εικ. 31)

3. Κρατήστε πατημένο το ηλεκτρονικό κουμπί εκκίνησης

μέχρι να εκκινήσει ο κινητήρας. (Εικ. 32) Χρήση της κίνησης στους τροχούς

• Τραβήξτε την ασφάλεια κίνησης προς την κατεύθυνση της χειρολαβής. (Εικ. 33)

• Πριν τραβήξετε το προϊόν προς τα πίσω, αποσυμπλέξτε την κίνηση και σπρώξτε το προϊόν προς τα εμπρός περίπου 10cm.

• Απελευθερώστε την ασφάλεια κίνησης για να αποδεσμεύσετε την κίνηση, για παράδειγμα όταν βρίσκεστε κοντά σε κάποιο εμπόδιο. Διακοπή λειτουργίας του προϊόντος

• Για να διακόψετε μόνο την κίνηση, απελευθερώστε την ασφάλεια οδήγησης.

Για να διακόψετε τη λειτουργία του κινητήρα, απελευθερώστε τη λαβή του φρένου κινητήρα. Για ένα καλό αποτέλεσμα

• Να χρησιμοποιείτε πάντα μια ακονισμένη λεπίδα. Η στομωμένη λεπίδα δίνει ένα ακανόνιστο αποτέλεσμα και η επιφάνεια κοπής του γρασιδιού γίνεται κίτρινη. Επίσης, η ακονισμένη λεπίδα χρησιμοποιεί λιγότερη ενέργεια από μια στομωμένη λεπίδα.

• Να μην κόβετε ποτέ πάνω από το ⅓ του μήκους του γρασιδιού. Να κόβετε πρώτα με το ύψος κοπής ρυθμισμένο σε υψηλό. Εξετάστε το αποτέλεσμα και χαμηλώστε το ύψος κοπής σε κατάλληλο επίπεδο. Αν το γρασίδι είναι πολύ μακρύ, οδηγήστε αργά και κόψτε 2 φορές, αν είναι απαραίτητο.

• Να κόβετε κάθε φορά σε διαφορετικές κατευθύνσεις για να αποφεύγετε τις ρίγες στο γκαζόν.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο για την

Για όλες τις εργασίες συντήρησης και επισκευής στο προϊόν, είναι απαραίτητη ειδική εκπαίδευση. Μπορούμε να εγγυηθούμε για τη διαθεσιμότητα των επαγγελματικών επισκευών και τη συντήρηση. Αν ο αντιπρόσωπός σας δεν είναι αντιπρόσωπος σέρβις, μιλήστε του για πληροφορίες σχετικά με τον πλησιέστερο αντιπρόσωπο σέρβις. Πρόγραμμα συντήρησης Τα διαστήματα συντήρησης υπολογίζονται με βάση την καθημερινή χρήση του προϊόντος. Τα διαστήματα αλλάζουν αν το προϊόν δεν χρησιμοποιείται καθημερινά. Για τις εργασίες συντήρησης που προσδιορίζονται με *, βλ. οδηγίες στην ενότητα Συσκευές ασφαλείας στο προϊόν στη σελίδα 73

Εκτέλεση γενικής επιθεώρησης X Έλεγχος της στάθμης λαδιού X Καθαρισμός του προϊόντος X Έλεγχος του εξοπλισμού κοπής X Έλεγχος του καλύμματος κοπής* X Έλεγχος λαβής του φρένου κινητήρα* X 76 867 - 004 - 03.12.2018Συντήρηση Καθημεριν

Έλεγχος και προσαρμογή της κίνησης (ντίζα συμπλέκτη) X Έλεγχος της εξάτμισης (σιγαστήρα)* X Έλεγχος του μπουζί X Αλλαγή λαδιού (την πρώτη φορά μετά από 5 ώρες χρήσης, έπειτα μετά από κάθε 50 ώρες χρήσης)

Αντικατάσταση του φίλτρου αέρα X Έλεγχος του συστήματος καυσίμου X Για να εκτελέσετε γενική

• Βεβαιωθείτε ότι τα παξιμάδια και οι βίδες πάνω στο προϊόν είναι σφιγμένα. Για να καθαρίσετε εξωτερικά το

Χρησιμοποιήστε μια βούρτσα για να αφαιρέσετε φύλλα, γρασίδι και ακαθαρσίες.

• Βεβαιωθείτε ότι η εισαγωγή αέρα στο επάνω μέρος του κινητήρα δεν είναι φραγμένη.

• Μην χρησιμοποιείτε σύστημα πλύσης με υψηλή πίεση για να καθαρίσετε το προϊόν.

• Αν χρησιμοποιείτε νερό για να καθαρίσετε το προϊόν, μην ρίχνετε νερό απευθείας επάνω στον κινητήρα. Για να καθαρίσετε την εσωτερική επιφάνεια του καλύμματος κοπής

1. Αδειάστε το ντεπόζιτο καυσίμου.

2. Τοποθετήστε το προϊόν στο πλάι με την εξάτμιση

(σιγαστήρα) προς τα κάτω. ΠΡΟΣΟΧΗ: Αν το προϊόν τοποθετηθεί με το φίλτρο αέρα προς τα κάτω, ο κινητήρας μπορεί να υποστεί ζημιά.

3. Ξεπλύνετε την εσωτερική επιφάνεια του καλύμματος

κοπής ρίχνοντας νερό προς τα κάτω με ένα λάστιχο. Για να ελέγξετε τον εξοπλισμό

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποτρέψετε ακούσια εκκίνηση, αφαιρέστε το καλώδιο ανάφλεξης από το μπουζί. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να χρησιμοποιείτε προστατευτικά γάντια όταν κάνετε συντήρηση του εξοπλισμού κοπής. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να

1. Ελέγξτε τον εξοπλισμό κοπής για ζημιές ή ρωγμές.

Πρέπει πάντα να αντικαθιστάτε τον εξοπλισμό κοπής, αν έχει υποστεί ζημιά.

2. Κοιτάξτε τη λεπίδα για να δείτε εάν είναι φθαρμένη ή

Περιεχόμενα Είναι απαραίτητο να ζυγοσταθμιστεί η λεπίδα μετά το ακόνισμα. Να αναθέτετε το ακόνισμα, την αντικατάσταση και τη ζυγοστάθμιση της λεπίδας σε ένα κέντρο σέρβις. Αν χτυπήσετε κάποιο εμπόδιο και σταματήσει το προϊόν, αντικαταστήστε τη φθαρμένη λεπίδα. Το κέντρο σέρβις θα αξιολογήσει αν η λεπίδα μπορεί να ακονιστεί ή πρέπει να αντικατασταθεί. Για να αντικαταστήσετε τη λεπίδα

1. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο.

2. Αφαιρέστε τη βίδα της λεπίδας.

3. Αφαιρέστε τη λεπίδα.

4. Εξετάστε την υποστήριξη και τη βίδα της λεπίδας για

να δείτε εάν υπάρχουν φθορές.

5. Εξετάστε τον άξονα του κινητήρα για να βεβαιωθείτε

ότι δεν είναι λυγισμένος.

6. Κατά τη σύνδεση της νέας λεπίδας, στρέψτε τα άκρα

της λεπίδας που σχηματίζουν γωνία προς την κατεύθυνση του καλύμματος κοπής. (Εικ. 35)

7. Βεβαιωθείτε ότι η λεπίδα είναι ευθυγραμμισμένη με

το κέντρο του άξονα του κινητήρα.

8. Ασφαλίστε τη λεπίδα με έναν ξύλινο τάκο.

Τοποθετήστε τη ροδέλα του ελατηρίου και σφίξτε τη βίδα και τη ροδέλα με ροπή 45–60 N. m. (Εικ. 36)

9. Περιστρέψτε τη λάμα με το χέρι και βεβαιωθείτε ότι

μπορεί να περιστραφεί χωρίς προβλήματα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να χρησιμοποιείτε γάντια βαρέος τύπου. Η λεπίδα είναι πολύ κοφτερή και μπορεί εύκολα να

10. Εκκινήστε το προϊόν για να δοκιμάστε τη λεπίδα. Αν

η λεπίδα δεν είναι σωστά συνδεδεμένη, θα υπάρχουν κραδασμοί στο προϊόν ή το αποτέλεσμα κοπής δεν θα είναι ικανοποιητικό.

867 - 004 - 03.12.2018 77Έλεγχος της στάθμης λαδιού

ΠΡΟΣΟΧΗ: Το πολύ χαμηλό επίπεδο λαδιού μπορεί να προκαλέσει βλάβη στον κινητήρα. Να κάνετε έλεγχο της στάθμης λαδιού πριν από την εκκίνηση του

1. Τοποθετήστε το προϊόν σε οριζόντιο έδαφος.

2. Αφαιρέστε το καπάκι του ντεπόζιτου λαδιού με τον

συνδεδεμένο δείκτη στάθμης.

Καθαρίστε το λάδι από το δείκτη στάθμης.

4. Τοποθετήστε το δείκτη στάθμης πλήρως μέσα στο

ντεπόζιτο λαδιού για να έχετε μια σωστή εικόνα της στάθμης λαδιού.

5. Αφαιρέστε το δείκτη στάθμης.

6. Εξετάστε τη στάθμη λαδιού πάνω στο δείκτη

7. Αν η στάθμη του λαδιού είναι χαμηλή, συμπληρώστε

με λάδι κινητήρα και ελέγξτε ξανά τη στάθμη λαδιού. Φόρτιση της μπαταρίας Φορτίστε την μπαταρία 1-2 φορές κατά τη διάρκεια μιας περιόδου. Χρησιμοποιήστε το φορτιστή μπαταρίας

1. Ανοίξτε το κάλυμμα της ηλεκτρικής μίζας (Εικ. 37)

2. Συνδέστε το φορτιστή μπαταρίας και φορτίστε τη

μπαταρία για 24 ώρες το μέγιστο. (Εικ. 38) Για να εκτελέσετε έλεγχο της εξάτμισης (σιγαστήρα)

1. Αφαιρέστε τις 2 βίδες στο πλαίσιο του εξοπλισμού.

2. Γυρίστε τη θήκη μπαταρίας με προσοχή για να

βεβαιωθείτε ότι η μπαταρία δεν πέφτει έξω.

3. Ανοίξτε το κάλυμμα της ασφαλειοθήκης. (Εικ. 40)

4. Ελέγξτε το ασφαλιστικό παξιμάδι. Αντικαταστήστε το

αν έχει καεί. (Εικ. 41)

5. Τοποθετήστε ξανά τη θήκη μπαταρίας. Βεβαιωθείτε

ότι δεν υπάρχουν καλώδια να πιαστούν.

6. Συνδέστε τη θήκη των μπαταριών με τις 2 βίδες.

Αλλαγή του λαδιού του κινητήρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το λάδι του κινητήρα είναι πολύ καυτό αμέσως μετά το σβήσιμο του κινητήρα. Αφήστε τον κινητήρα να κρυώσει προτού αδειάσετε το λάδι του κινητήρα. Αν πέσει λάδι κινητήρα στο δέρμα σας, καθαρίστε το με σαπούνι και νερό.

1. Λειτουργήστε το προϊόν μέχρι να αδειάσει το

2. Αφαιρέστε το καλώδιο της μίζας από το μπουζί.

Αφαιρέστε την τάπα ντεπόζιτου λαδιού.

4. Τοποθετήστε ένα δοχείο κάτω από το προϊόν για να

συλλέξετε το λάδι του κινητήρα.

5. Γείρετε το προϊόν για να αδειάσετε το λάδι του

κινητήρα από το ντεπόζιτο λαδιού.

Γεμίστε με καινούργιο λάδι κινητήρα που έχει τον προτεινόμενο τύπο στο Τεχνικά στοιχεία στη σελίδα

7. Ελέγξτε τη στάθμη λαδιού. Ανατρέξτε στην ενότητα

Έλεγχος της στάθμης λαδιού στη σελίδα 78

Φίλτρο αέρα Αν το φίλτρο αέρα χρησιμοποιείται για μεγάλο χρονικό διάστημα, δεν μπορεί να καθαριστεί εντελώς. Να αντικαθιστάτε το φίλτρο αέρα σε τακτά διαστήματα. Περιεχόμενα Πρέπει πάντα να αντικαθιστάτε το φίλτρο αέρα, εάν έχει υποστεί ζημιά. Για να καθαρίσετε το χάρτινο φίλτρο

1. Αφαιρέστε το κάλυμμα του φίλτρου αέρα και το

Χτυπήστε το φίλτρο πάνω σε μια επίπεδη επιφάνεια για να πέσουν τα σωματίδια. ΠΡΟΣΟΧΗ: Να μην χρησιμοποιείτε διαλύτες ή συμπιεσμένο αέρα για να καθαρίσετε το χάρτινο φίλτρο.

3. Τοποθετήστε το φίλτρο αέρα στη θέση του.

Βεβαιωθείτε ότι το φίλτρο αέρα εφαρμόζει πλήρως στον συγκρατητή του φίλτρου αέρα.

4. Τοποθετήστε το κάλυμμα του φίλτρου αέρα στη θέση

Για να καθαρίσετε το αφρώδες πλαστικό

Αφαιρέστε το κάλυμμα του φίλτρου αέρα και το αφρώδες πλαστικό φίλτρο.

2. Καθαρίστε το αφρώδες πλαστικό φίλτρο με σαπούνι

3. Ξεπλύνετε το αφρώδες πλαστικό φίλτρο με καθαρό

4. Στραγγίξτε το νερό από το αφρώδες πλαστικό φίλτρο

και αφήστε το να στεγνώσει. ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε συμπιεσμένο αέρα. Ενδέχεται να προκληθεί ζημιά στο αφρώδες πλαστικό

5. Λιπάνετε το αφρώδες πλαστικό φίλτρο με λάδι

6. Πιέστε ένα καθαρό πανί πάνω στο αφρώδες

πλαστικό φίλτρο για να αφαιρέσετε το ανεπιθύμητο

78 867 - 004 - 03.12.20187. Τοποθετήστε το φίλτρο αέρα στη θέση του. Βεβαιωθείτε ότι το φίλτρο αέρα εφαρμόζει πλήρως στον συγκρατητή του φίλτρου αέρα.

8. Τοποθετήστε το κάλυμμα του φίλτρου αέρα στη θέση

Για να εξετάσετε το μπουζί ΠΡΟΣΟΧΗ: Χρησιμοποιείτε πάντα τον συνιστώμενο τύπο μπουζί. Η χρήση λάθος τύπου μπουζί μπορεί να προκαλέσει ζημιά στο προϊόν.

• Αν ο κινητήρας έχει χαμηλή ισχύ, δεν εκκινείται εύκολα ή δεν λειτουργεί σωστά στο ρελαντί, ελέγξτε

• Για να μειώσετε τον κίνδυνο συσσώρευσης ανεπιθύμητων υλικών στα ηλεκτρόδια του μπουζί, ακολουθήστε τις παρακάτω οδηγίες:

Βεβαιωθείτε ότι οι στροφές ανά λεπτό ρελαντί έχουν ρυθμιστεί σωστά. b) Βεβαιωθείτε ότι το μίγμα καυσίμου είναι σωστό. c) Βεβαιωθείτε ότι το φίλτρο αέρα είναι καθαρό.

• Αν το μπουζί είναι βρόμικο, καθαρίστε το και βεβαιωθείτε ότι το διάκενο του ηλεκτροδίου είναι σωστό, ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 80 . (Εικ. 42)

• Αν χρειάζεται, αντικαταστήστε το μπουζί. Για να ελέγξετε το σύστημα

• Ελέγξτε την τάπα του ντεπόζιτου καυσίμου και την τσιμούχα στεγανότητας της τάπας του ντεπόζιτου καυσίμου για να βεβαιωθείτε ότι δεν υπάρχουν

• Ελέγξτε το σωλήνα καυσίμου για να βεβαιωθείτε ότι δεν υπάρχουν διαρροές. Αν ο σωλήνας καυσίμου έχει υποστεί φθορά, αναθέστε την αντικατάστασή του σε έναν αντιπρόσωπο σέρβις. Για να ρυθμίσετε το καλώδιο του συμπλέκτη (M51-150AWR CLASSIC, M53-150AWR CLASSIC, M53-174ARE CLASSIC) Αν νιώθετε αργή την κίνηση, είναι απαραίτητο να ρυθμίσετε την ντίζα του συμπλέκτη.

1. Για να αυξήσετε την ταχύτητα κίνησης, στρίψτε τη

βίδα ρύθμισης αριστερόστροφα. Περιεχόμενα Αν η κίνηση μπλοκάρεται όταν δεν τραβάτε την ασφάλεια κίνησης, είναι απαραίτητο να επεκταθεί η ντίζα του συμπλέκτη.

2. Για να επεκτείνετε τη ντίζα του συμπλέκτη και να

μειώσετε την ταχύτητα κίνησης, στρίψτε τη βίδα ρύθμισης δεξιόστροφα. (Εικ. 43) Αν εξακολουθείτε να νιώθετε αργή την κίνηση μετά από τη ρύθμιση, αναθέστε την αντικατάσταση του ιμάντα μετάδοσης κίνησης σε έναν εγκεκριμένο αντιπρόσωπο

Για να ρυθμίσετε το καλώδιο του συμπλέκτη (M46-120RE CLASSIC

M53-174WRE CLASSIC) Αν νιώθετε αργή την κίνηση, είναι απαραίτητο να ρυθμίσετε την ντίζα του συμπλέκτη.

1. Συνδέστε το καλώδιο συμπλέκτη σε διάφορες οπές

στην ασφάλεια οδήγησης για να προσαρμόσετε το μήκος του. Μειώστε το μήκος του καλωδίου συμπλέκτη για να αυξήσετε την ταχύτητα κίνησης. Επεκτείνετε το καλώδιο του συμπλέκτη για να μειώσετε την ταχύτητα κίνησης. (Εικ. 44) Περιεχόμενα Αν η κίνηση μπλοκάρεται όταν δεν τραβάτε την ασφάλεια κίνησης, είναι απαραίτητο να επεκταθεί η ντίζα του συμπλέκτη.

2. Για μικρή προσαρμογή της ταχύτητας κίνησης,

γυρίστε τη βίδα ρύθμισης. Για να αυξήσετε την ταχύτητα κίνησης, στρίψτε τη βίδα ρύθμισης αριστερόστροφα. Για να μειώσετε την ταχύτητα κίνησης, στρίψτε τη βίδα ρύθμισης δεξιόστροφα. (Εικ. 45) Αν εξακολουθείτε να νιώθετε αργή την κίνηση μετά από τη ρύθμιση, αναθέστε την αντικατάσταση του ιμάντα μετάδοσης κίνησης σε έναν εγκεκριμένο αντιπρόσωπο

Μεταφορά, αποθήκευση και απόρριψη Μεταφορά και αποθήκευση

• Για την αποθήκευση και τη μεταφορά του προϊόντος και του καυσίμου, βεβαιωθείτε ότι δεν υπάρχουν διαρροές ή αναθυμιάσεις. Τυχόν σπινθήρες ή ακάλυπτες φλόγες, για παράδειγμα από ηλεκτρικές συσκευές ή λέβητες, μπορεί να προκαλέσουν

Να χρησιμοποιείτε πάντα εγκεκριμένα δοχεία για την αποθήκευση και τη μεταφορά των καυσίμων.

• Να αδειάζετε το ντεπόζιτο καυσίμου και το δοχείο του καρμπυρατέρ πριν την αποθήκευση του προϊόντος για μεγάλο χρονικό διάστημα. Να απορρίπτετε το καύσιμο σε μια κατάλληλη τοποθεσία απόρριψης

- 004 - 03.12.2018 79• Να στερεώνετε με ασφάλεια το προϊόν κατά τη μεταφορά για να αποφύγετε βλάβες και ατυχήματα.

• Να διατηρείτε το προϊόν σε μια κλειδωμένη περιοχή για να αποτρέψετε την πρόσβαση σε παιδιά ή μη εγκεκριμένα άτομα.

Να διατηρείτε το προϊόν σε μια περιοχή στεγνή και χωρίς πάγο.

• Πρέπει να συμμορφώνεστε με τις τοπικές απαιτήσεις ανακύκλωσης και τους ισχύοντες κανονισμούς.

• Πετάξτε όλα τα χημικά, όπως το λάδι κινητήρα ή το καύσιμο, σε ένα κέντρο σέρβις ή σε μια κατάλληλη τοποθεσία απόρριψης.

• Όταν το προϊόν δεν είναι πλέον σε χρήση, στείλτε το σε έναν αντιπρόσωπο McCulloch ή απορρίψτε το σε μια τοποθεσία ανακύκλωσης.

• Στείλτε την μπαταρία σε έναν αντιπρόσωπο σέρβις της ή απορρίψτε τη σε κατάλληλη τοποθεσία συγκέντρωσης χρησιμοποιημένων μπαταριών. Τεχνικά στοιχεία M46-120RE CL ASSIC

Επωνυμία McCulloch McCulloch McCulloch Κυβισμός, cm

Ταχύτητα, σ.α.λ 2900 2900 2900 Ονομαστική απόδοση ισχύος κινητήρα, kW

2,0 2,4 2,4 Σύστημα ανάφλεξης Μπουζί K7RTC K7RTC K7RTC Διάκενο ηλεκτροδίου, mm 0,7 0,7 0,7 Σύστημα καυσίμου και λίπανσης Χωρητικότητα ντεπόζιτου καυσίμου, λίτρα 1,0 1,0 1,0 Χωρητικότητα δοχείου λαδιού, λίτρα 0,45 0,53 0,53 Λάδι κινητήρα

Με κενά ντεπόζιτα, kg 31 33 39,4 Εκπομπές θορύβου

Στάθμη ηχητικής ισχύος, μετρούμενη τιμή σε dB (A) 96 97 98 Στάθμη ηχητικής ισχύος, εγγυημένη τιμή L

Η ονομαστική ισχύς του εν λόγω κινητήρα είναι η μέση ωφέλιμη ισχύς (σε συγκεκριμένες στροφές κινητήρα) ενός τυπικού κινητήρα παραγωγής για το μοντέλο του κινητήρα μετρημένης βάσει του προτύπου SAE J1349/ ISO1585. Οι κινητήρες μαζικής παραγωγής μπορεί να διαφέρουν από την τιμή αυτή. Η πραγματική ωφέλιμη απόδοση ισχύος του κινητήρα που τοποθετείται στο τελικό προϊόν εξαρτάται από την ταχύτητα λειτουργίας, τις συνθήκες του περιβάλλοντος και άλλες τιμές.

*Να χρησιμοποιείτε λάδι κινητήρα ποιότητας SJ ή υψηλότερης. Ανατρέξτε στο διάγραμμα ιξώδους στο εγχειρίδιο του κατασκευαστή κινητήρα και επιλέξτε το καλύτερο ιξώδες με βάση την αναμενόμενη εξωτερική θερμοκρασία.

Οι εκπομπές θορύβου στο περιβάλλον, οι οποίες μετρούνται ως ηχητική ισχύς (L

), σε συμμόρφωση με την Οδηγία 2000/14/EΚ. 80 867 - 004 - 03.12.2018M46-120RE CL ASSIC

CLASSIC Στάθμες ήχου

Στάθμη ηχητικής πίεσης στο αυτί του χειριστή, σε dB (A) 83 84 84 Επίπεδα κραδασμών, a hveq

3,07 6,66 3,39 Εξοπλισμός κοπής Ύψος κοπής, mm 30-80 30-90 30-90 Πλάτος κοπής, mm 460 510 530 Λεπίδα Mulcher 46 Mulcher 51 Mulcher 53 Κωδ. είδους 5811889-10 5041133-10 5811886-10 Χωρητικότητα συλλέκτη χόρτου, λίτρο 50 55 55 M53-174WRE CLASSIC M53-174ARE CLASSIC

Επωνυμία McCulloch McCulloch Κυβισμός, cm

Ταχύτητα, σ.α.λ 2900 2900 Ονομαστική απόδοση ισχύος κινητήρα, kW

3,0 3,0 Σύστημα ανάφλεξης Μπουζί K7RTC K7RTC Διάκενο ηλεκτροδίου, mm 0,7 0,7 Σύστημα καυσίμου και λίπανσης Χωρητικότητα ντεπόζιτου καυσίμου, λίτρα 1,0 1,0 Χωρητικότητα δοχείου λαδιού, λίτρα 0,53 0,53 Λάδι κινητήρα

Στάθμη πίεσης θορύβου σύμφωνα με το πρότυπο ISO 5395. Τα καταγεγραμμένα στοιχεία για τη στάθμη πίεσης θορύβου έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) 1,2 dB(A).

Επίπεδο κραδασμών σύμφωνα με το πρότυπο ISO 5395. Τα καταγεγραμμένα στοιχεία για τη στάθμη κραδασμών έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) της τάξης του 0,2 m/s

Η ονομαστική ισχύς του εν λόγω κινητήρα είναι η μέση ωφέλιμη ισχύς (σε συγκεκριμένες στροφές κινητήρα) ενός τυπικού κινητήρα παραγωγής για το μοντέλο του κινητήρα μετρημένης βάσει του προτύπου SAE J1349/ ISO1585. Οι κινητήρες μαζικής παραγωγής μπορεί να διαφέρουν από την τιμή αυτή. Η πραγματική ωφέλιμη απόδοση ισχύος του κινητήρα που τοποθετείται στο τελικό προϊόν εξαρτάται από την ταχύτητα λειτουργίας, τις συνθήκες του περιβάλλοντος και άλλες τιμές.

*Να χρησιμοποιείτε λάδι κινητήρα ποιότητας SJ ή υψηλότερης. Ανατρέξτε στο διάγραμμα ιξώδους στο εγχειρίδιο του κατασκευαστή κινητήρα και επιλέξτε το καλύτερο ιξώδες με βάση την αναμενόμενη εξωτερική θερμοκρασία.

867 - 004 - 03.12.2018 81M53-174WRE CLASSIC M53-174ARE CLASSIC

Με κενά ντεπόζιτα, kg 36 36 Εκπομπές θορύβου

Στάθμη ηχητικής ισχύος, μετρούμενη τιμή σε dB (A) 97 97 Στάθμη ηχητικής ισχύος, εγγυημένη τιμή L

σε dB (A) 98 98 Στάθμες ήχου

Στάθμη ηχητικής πίεσης στο αυτί του χειριστή, σε dB (A) 84 84 Επίπεδα κραδασμών, a hveq

6,13 6,13 Εξοπλισμός κοπής Ύψος κοπής, mm 30-90 30-90 Πλάτος κοπής, mm 530 530 Λεπίδα Mulcher 53 Mulcher 53 Κωδ. είδους 5811886-10 5811886-10 Χωρητικότητα συλλέκτη χόρτου, λίτρο 55 55 Δήλωση Συμμόρφωσης ΕΚ Περιεχόμενα της Δήλωσης Συμμόρφωσης ΕΚ Εμείς, η Husqvarna AB, SE 561 82 Huskvarna, Σουηδία, δηλώνουμε με αποκλειστική μας ευθύνη ότι το εκπροσωπούνται προϊόν: Περιγραφή Χλοοκοπτικό γκαζόν πεζού χειριστή με κινητήρα εσωτερικής καύσης Επωνυμία McCulloch Πλατφόρμα / Τύπος / Μοντέλο M46-120RE CLASSIC, M51-150AWR CLASSIC, M53-150AWR CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC Παρτίδα Σειριακός αριθμός σειράς 2017 και εφεξής συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες της ΕΕ και τους κανονισμούς: Οδηγία/κανονισμού Περιγραφή 2006/42/ΕΚ "σχετικά με τις μηχανές" 2014/30 /ΕΕ "σχετικά με την ηλεκτρομαγνητική συμβατότητα" 2000/14/ΕΚ, 2005/88/ΕΚ "σχετικά με τον θόρυβο σε εξωτερικούς χώρους"

Οι εκπομπές θορύβου στο περιβάλλον, οι οποίες μετρούνται ως ηχητική ισχύς (L

), σε συμμόρφωση με την

Στάθμη πίεσης θορύβου σύμφωνα με το πρότυπο ISO 5395. Τα καταγεγραμμένα στοιχεία για τη στάθμη πίεσης θορύβου έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) 1,2 dB(A).

Επίπεδο κραδασμών σύμφωνα με το πρότυπο ISO 5395. Τα καταγεγραμμένα στοιχεία για τη στάθμη κραδασμών έχουν τυπική στατιστική διασπορά (τυπική απόκλιση) της τάξης του 0,2 m/s

82 867 - 004 - 03.12.2018Τα εναρμονισμένα πρότυπα ή/και οι τεχνικές προδιαγραφές που εφαρμόζονται είναι τα εξής: EN ISO 12100, ISO

14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032

Σύμφωνα με την οδηγία 2000/14/ΕΚ, Παράρτημα V, οι δηλωθείσες τιμές για τον ήχο αναφέρονται στο κεφάλαιο Τεχνικά στοιχεία αυτού του εγχειριδίου και στην υπογεγραμμένη Δήλωση συμμόρφωσης ΕΚ. Το παρεχόμενο χλοοκοπτικό γκαζόν πεζού χειριστή με κινητήρα εσωτερικής καύσης είναι σύμφωνο με το δείγμα που υποβλήθηκε σε εξέταση.
