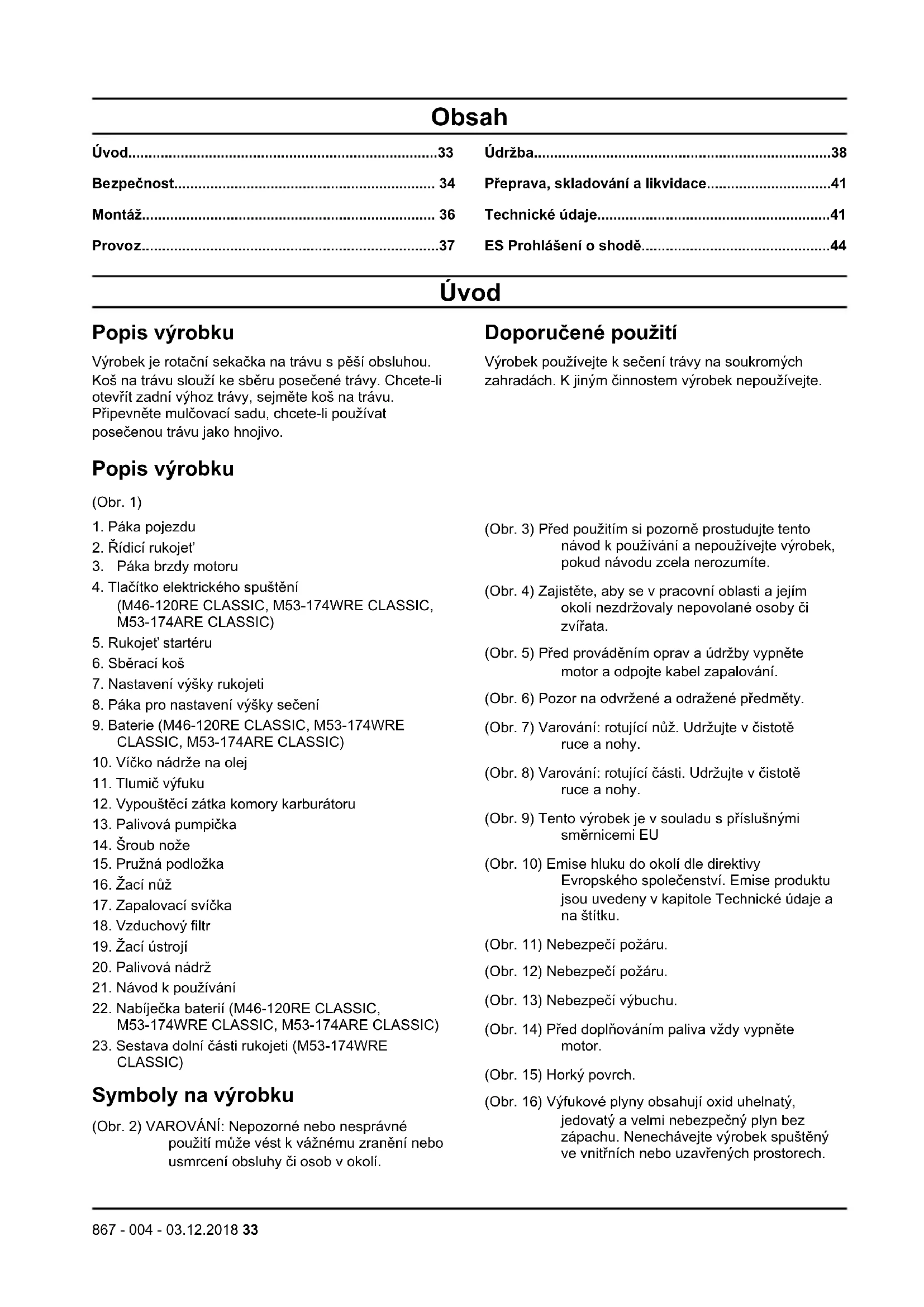

NÁVOD K OBSLUZE M46120RE Classic MCCULLOCH

• Údržba p. 38
• Přeprava, skladování a likvidace p. 41
• Technické údaje p. 41
• ES Prohlášení o shodě Úvod Popis výrobku Výrobek je rotační sekačka na trávu s pěší obsluhou. Koš na trávu slouží ke sběru posečené trávy. Chcete-li otevřít zadní výhoz trávy, sejměte koš na trávu. Připevněte mulčovací sadu, chcete-li používat posečenou trávu jako hnojivo. Doporučené použití Výrobek používejte k sečení trávy na soukromých zahradách. K jiným činnostem výrobek nepoužívejte. Popis výrobku (Obr. 1) p. 44

4. Tlačítko elektrického spuštění

7. Nastavení výšky rukojeti

8. Páka pro nastavení výšky sečení

10. Víčko nádrže na olej

12. Vypouštěcí zátka komory karburátoru

13. Palivová pumpička

17. Zapalovací svíčka

21. Návod k používání

23. Sestava dolní části rukojeti (M53-174WRE

CLASSIC) Symboly na výrobku (Obr. 2) VAROVÁNÍ: Nepozorné nebo nesprávné použití může vést k vážnému zranění nebo usmrcení obsluhy či osob v okolí. (Obr. 3) Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte. (Obr. 4) Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zvířata. (Obr. 5) Před prováděním oprav a údržby vypněte motor a odpojte kabel zapalování. (Obr. 6) Pozor na odvržené a odražené předměty. (Obr. 7) Varování: rotující nůž. Udržujte v čistotě ruce a nohy. (Obr. 8) Varování: rotující části. Udržujte v čistotě ruce a nohy. (Obr. 9) Tento výrobek je v souladu s příslušnými směrnicemi EU (Obr. 10) Emise hluku do okolí dle direktivy Evropského společenství. Emise produktu jsou uvedeny v kapitole Technické údaje a na štítku. (Obr. 11) Nebezpečí požáru. (Obr. 12) Nebezpečí požáru. (Obr. 13) Nebezpečí výbuchu. (Obr. 14) Před doplňováním paliva vždy vypněte motor. (Obr. 15) Horký povrch. (Obr. 16) Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte výrobek spuštěný ve vnitřních nebo uzavřených prostorech.

867 - 004 - 03.12.2018 33(Obr. 17) Výfukové plyny obsahují oxid uhelnatý,

jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte výrobek spuštěný ve vnitřních nebo uzavřených prostorech. Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro další komerční oblasti. EU V VÝSTRAHA: Manipulace s motorem vede k zneplatnění typového schválení EU tohoto výrobku. Odpovědnost za výrobek Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.

byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.

• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem. Bezpečnost Definice týkající se bezpečnosti Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu. VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce. VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce. Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci. Obecné bezpečnostní pokyny VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.

• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

Buďte stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních situacích, vypněte jej a promluvte si s prodejcem McCulloch, než budete pokračovat v práci.

Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.

• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.

• Nedovolte osobám používat výrobek, nejste-li si jisti, že si přečetly návod k používání a porozuměly jeho obsahu.

• Zamezte používání výrobku dětmi.

• Zamezte používání výrobku osobami, které naznají pokyny.

• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.

• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.

• Nepoužívejte výrobek, pokud je vadný.

• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný. Bezpečnost pracovního prostoru VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před použitím výrobku, odkliďte z pracovní oblasti předměty, jako jsou větve, větvičky a kameny.

• Předměty, které mohou být zachyceny žacím ústrojím mohou být odmrštěny a způsobit zranění osob a poškození předmětů. Udržujte osoby v okolí a zvířata v bezpečné vzdálenosti od výrobku.

Nikdy nepoužívejte výrobek za špatného počasí, jako je mlha, déšť, silný vítr, intenzívní chlad a nebezpečí blesku. Použití výrobku za špatného počasí nebo ve vlhkých či mokrých podmínkách je namáhavé. Nepříznivé počasí může vytvořit nebezpečné podmínky, např. kluzký povrch. 34 867 - 004 - 03.12.2018• Dávejte pozor na osoby, předměty a situace, které mohou bránit bezpečnému provozu výrobku.

• Dávejte pozor na překážky, jako jsou kořeny, kameny, větve, díry a příkopy. Vysoká tráva může překážky skrýt.

Sečení trávy na svazích může být nebezpečné. Nepoužívejte výrobek na svahu se sklonem větším než 15°.

• S výrobkem jezděte po vrstevnicích. Nepohybujte se na svahu nahoru a dolů.

• Postupujte opatrně v blízkosti skrytých rohů a objektů, které mohou bránit ve výhledu. Bezpečnost práce VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.

• Používejte osobní ochranné prostředky. Další informace naleznete v části Osobní ochranné prostředky na strani 35

• Ujistěte se, že víte, jak v případě nouze rychle zastavit motor.

• Nikdy nestartujte motor v uzavřených prostorech nebo v blízkosti hořlavého materiálu. Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár.

• Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění osob.

• Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrace a hrozí velmi vysoké riziko uvolnění nože.

• Pokud nůž narazí do nějakého předmětu nebo se objeví vibrace, okamžitě zastavte výrobek. Odpojte kabel zapalování od zapalovací svíčky. Zkontrolujte, zda není výrobek poškozený. Opravte poškozené díly nebo svěřte opravu schválenému servisnímu pracovníkovi.

• Po nastartování motoru nikdy nepřipevňujte páku brzdy motoru trvale k rukojeti sekačky.

• Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.

• Při provozu vždy stůjte za výrobkem.

• Při provozu nechte všechna kola spočívat na zemi a držte rukojeť oběma rukama. Ruce a nohy udržujte mimo dosah rotujících nožů.

• Nenaklánějte výrobek, když je spuštěný motor.

• Dávejte pozor při tažení výrobku dozadu.

• Nikdy nezvedejte výrobek, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor a odpojte kabel zapalování od zapalovací svíčky.

• Při provozování výrobku nechoďte směrem dozadu.

Před přejezdem ploch bez trávy, jako jsou cesty vytvořené ze štěrku, kamenů nebo asfaltu, vypněte motor.

• Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze choďte.

• Před změnou výšky sečení vypněte motor. Nikdy neprovádějte seřizování při spuštěném motoru.

• Nikdy nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí. Bezpečnostní pokyny pro provoz Osobní ochranné prostředky VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

• Používejte ochranu sluchu, pokud je hladina hluku vyšší než 85 dB.

Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.

• Používejte silné, dlouhé kalhoty.

• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí. Bezpečnostní zařízení na produktu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!

• Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obraťte se na servis McCulloch. Kontrola krytu žacího ústrojí Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

• Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny. Páka brzdy motoru Páka brzdy motoru slouží k zastavení motoru. Když uvolníte páku brzdy motoru, motor se zastaví. Chcete-li zkontrolovat brzdu motoru, nastartujte motor a uvolněte páku brzdy motoru. Pokud se motor nevypne

867 - 004 - 03.12.2018 35během 3 sekund, požádejte schváleného servisního

pracovníka McCulloch o seřízení brzdy motoru. (Obr. 18) Tlumič výfuku Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od obsluhy. Nepoužívejte výrobek bez tlumiče výfuku nebo pokud je vadný. Vadný tlumič výfuku zvyšuje hladinu hluku a nebezpečí požáru. VÝSTRAHA: Tlumič výfuku je během provozu a po použití velmi horký, i když motor pracuje na volnoběžné otáčky. Aby se zabránilo požáru, dbejte zvýšené opatrnosti v blízkosti hořlavých materiálů a plynů. Kontrola tlumiče výfuku

• Pravidelně kontrolujte tlumič výfuku, aby bylo zajištěno, že je řádně upevněný a že není poškozený. Bezpečnost při manipulaci s palivem VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud je na výrobku palivo nebo olej, nespouštějte ho. Nechtěné palivo/olej z výrobku odstraňte a nechte výrobek uschnout.

• Pokud si palivem polijete oblečení, okamžitě se převlékněte.

Zabraňte styku paliva s tělem, může způsobit zranění. Pokud se polijete palivem, omyjte zasažené místo vodou a mýdlem.

• Nepouštějte motor, pokud z něj něco uniká. Pravidelně kontrolujte, jestli z motoru nic neuniká.

• Při manipulaci s palivem buďte opatrní. Palivo je hořlavé a výpary jsou výbušné a můžou způsobit zranění nebo smrt.

• Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu.

• V blízkosti paliva ani motoru nekuřte.

• Do blízkosti paliva ani motoru neumisťujte horké předměty.

• Když je spuštěný motor, nedoplňujte palivo.

• Než začnete doplňovat palivo, přesvědčte se, že je motor studený.

Než doplníte palivo, pomalu otevřete uzávěr palivové nádrže a opatrně uvolněte tlak.

• Palivo do motoru nedoplňujte ve vnitřních prostorech. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.

• Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.

• Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.

• Nenaplňujte palivovou nádrž na maximum. Teplem dochází k rozpínání paliva. V horní části palivové nádrže udržujte volný prostor. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte motor spuštěný ve vnitřních nebo uzavřených prostorech.

• Před prováděním údržby výrobku nejprve vypněte motor a odpojte kabel zapalování od zapalovací svíčky.

Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

• Příslušenství a změny výrobku, které neschválí výrobce, mohou způsobit vážné zranění nebo úmrtí. Neprovádějte změny na výrobku. Vždy používejte výhradně příslušenství schválené výrobcem.

• Při nesprávném nebo nepravidelném provádění údržby se zvyšuje nebezpečí poranění a poškození výrobku.

• Provádějte pouze údržbu uvedenou v tomto návodu k používání. Veškerý ostatní servis musí provést schválený servisní pracovník McCulloch.

• Servis výrobku by měl provádět schválený servisní pracovník McCulloch v pravidelných intervalech.

• Poškozené, opotřebené či prasklé součásti vyměňte. Montáž Montáž rukojeti na M51-150AWR

1. Zarovnejte otvory pro šrouby v dolní části rukojeti

s otvory pro šrouby v sestavě rukojeti.

Připevněte šrouby, podložky a knoflíky. (Obr. 19)

3. Knoflíky řádně utáhněte.

Pomocí pásků upevněte lanka k rukojeti. (Obr. 20) Povšimněte si: Zkontrolujte, zda není napnutí lanek příliš velké. 36 867 - 004 - 03.12.20185. Výšku rukojeti nastavíte tak, že povolíte spodní knoflíky, nastavíte výšku rukojeti a pevně dotáhnete knoflíky. (Obr. 21) Instalace startovací šňůry

1. Připevněte háček pro startovací šňůru a T-knoflík.

Nedotahujte je nadoraz (Obr. 22)

2. Držte páku motorové brzdy přitisknutou k rukojeti

3. Opatrně natáhněte startovací šňůru a vložte ji do

háčku pro startovací šňůru. (Obr. 23)

4. Dotáhněte T-knoflík. (Obr. 24)

Montáž rukojeti na M46-120RE CLASSIC a M53-174WRE CLASSIC Dolní část rukojeti

1. Umístěte šroubky na spodek dolní části rukojeti

a našroubujte je do děr, jak je uvedeno v návodu. Díry zarovnejte a připevněte šrouby, podložky a knoflíky. (Obr. 25) Horní část rukojeti

1. Díry v rukojeti i v její dolní části zarovnejte

a připevněte šrouby, podložky a knoflíky. Na pravou stranu připevněte držadlo startovací šňůry. Knoflíky řádně utáhněte. (Obr. 26)

2. Zatáhněte za rukojeť startéru a zahákněte startovací

šňůru za její držadlo. (Obr. 27)

3. Pomocí pásků upevněte lanka k rukojeti. (Obr. 20)

Povšimněte si: Zkontrolujte, zda není napnutí lanek příliš velké. Montáž koše na trávu

1. Vložte rám sběracího koše do koše na trávu.

Zkontrolujte, zda je rukojeť rámu sběracího koše na horní části koše na trávu.

Připevněte koš na trávu na rám sběracího koše pomocí svorek, které najdete na bočním okraji. (Obr. 28)

3. Zvedněte zadní kryt.

4. Upevněte sběrací koš k hornímu okraji podvozku.

5. Umístěte dolní část koše na trávu do kanálu výhozu

trávy. Montáž mulčovací vložky

1. Zvedněte zadní kryt a vyjměte koš na trávu.

2. Vložte do kanálu výhozu trávy mulčovací vložku.

(Obr. 29) Provoz Úvod VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Před použitím výrobku

1. Pozorně si prostudujte tento návod k používání

a nepoužívejte výrobek, pokud návodu zcela nerozumíte.

2. Zkontrolujte žací ústrojí, aby bylo zajištěno, že je

řádně připevněné a nastavené. Viz Kontrola žacího ústrojí na strani 39

3. Naplňte palivovou nádrž. Viz

Doplňování paliva na strani 37

4. Doplňte olej do olejové nádrže a zkontrolujte hladinu

Doplňování paliva Pokud možno používejte alkylátový benzín s nízkými emisemi. Není-li k dostání alkylátový benzín s nízkými emisemi, používejte kvalitní bezolovnatý benzín nebo olovnatý benzín. Používejte benzín s oktanovým číslem 90 RON mimo Severní Ameriku (87 AKI v Severní Americe) nebo vyšším a s obsahem etanolu maximálně 10 % (E10). VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON mimo Severní Ameriku (87 AKI v Severní Americe). Můžete tím výrobek poškodit.

1. Víčko palivové nádrže otevírejte pomalu, aby se

paliva, odstraňte jej utěrkou a zbývající palivo nechte vypařit.

3. Očistěte plochu kolem víčka palivové nádrže.

4. Pevně dotáhněte víčko palivové nádrže. Není-li

víčko palivové nádrže dotažené, hrozí nebezpečí požáru.

5. Než výrobek spustíte, přejděte s ním minimálně 3 m

(10 stop) od místa, kde jste doplňovali palivo. Nastavení výšky sečení

1. Chcete-li zvýšit výšku sečení, posuňte páku pro

nastavení výšky sečení dozadu.

2. Posunem páky pro nastavení výšky sečení dopředu

výšku sečení snížíte. (Obr. 30) VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch

867 - 004 - 03.12.2018 37trávníku rovný, mohou nože přijít do styku se

zemí. Spuštění výrobku

• Zkontrolujte, zda je kabel zapalování připojený k zapalovací svíčce.

Pro modely M53-150AWR CLASSIC a M51-150AWR CLASSIC: Při úplně prvním použití pětkrát za sebou stiskněte palivovou pumpičku. Při úplně prvním použití, když je motor studený, třikrát za sebou stiskněte palivovou pumpičku. Ruční start

1. Postavte se za výrobek.

2. Držte páku motorové brzdy přitisknutou k rukojeti

4. Pomalu vytáhněte startovací šňůru, dokud neucítíte

5. Nastartuje motor silným zatáhnutím za šňůru.

VÝSTRAHA: Nikdy si neomotávejte startovací šňůru kolem ruky. Elektrické startování (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)

2. Držte páku motorové brzdy přitisknutou k rukojeti

3. Stiskněte a podržte tlačítko elektronického spuštění,

dokud motor nenastartuje. (Obr. 32) Použití pohonu kol

• Přitáhněte páku pojezdu směrem k rukojeti. (Obr. 33)

• Pokud chcete táhnout výrobek dozadu, odpojte pohon a zatlačte výrobek dopředu přibližně 10 cm.

• V blízkosti překážek uvolněte páku pojezdu, aby se deaktivoval pohon. Zastavení výrobku

• Chcete-li zastavit pojezd, uvolněte páku pojezdu.

• Motor zastavíte uvolněním páky brzdy motoru. Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý nůž také vyžaduje méně energie než tupý nůž.

• Nesekejte více než ⅓ výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte 2krát.

• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy. Údržba Úvod VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud neposkytuje prodejce servisní služby, požádejte jej o informace o nejbližším servisu. Plán údržby Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně. U údržby označené symbolem * vyhledejte pokyny v části Bezpečnostní zařízení na produktu na strani 35

Údržba Denně Týdně Měsíčně Proveďte běžnou kontrolu. X Zkontrolujte hladinu oleje. X Vyčistěte výrobek. X Zkontrolujte žací ústrojí. X Zkontrolujte kryt žacího ústrojí.* X 38 867 - 004 - 03.12.2018Údržba Denně Týdně Měsíčně Zkontrolujte páku brzdy motoru.* X Zkontrolujte a nastavte pohon (lanko spojky). X Zkontrolujte tlumič výfuku.* X Zkontrolujte zapalovací svíčku. X Vyměňte olej (poprvé po 5 h použití, poté po každých 50 h použití). X Vyměňte vzduchový filtr. X Zkontrolujte palivový systém. X Provedení běžné kontroly

Zajistěte, aby byly matice a šrouby na výrobku správně dotažené. Čištění výrobku zvnějšku

Pomocí kartáče odstraňte listí, trávu a nečistoty.

• Zkontrolujte, zda není přívod vzduchu v horní části motoru ucpaný.

• K čištění produktu nepoužívejte vodu pod vysokým tlakem.

• Pokud používáte vodu k čištění motoru, nestříkejte ji přímo na motor. Čištění vnitřního povrchu krytu žacího ústrojí

1. Vyprázdněte palivovou nádrž.

2. Položte výrobek na bok s výfukem dole.

VAROVÁNÍ: Pokud byste položili výrobek se vzduchovým filtrem dole, mohl by se poškodit motor.

3. Opláchněte vodou z hadice vnitřní povrch krytu

žacího ústrojí. Kontrola žacího ústrojí VÝSTRAHA: Aby se zabránilo náhodnému spuštění, odpojte kabel zapalování od zapalovací svíčky. VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození

a prasklin. Poškozené žací ústrojí vždy vyměňte.

2. Prohlédněte nůž a zkontrolujte, zda není poškozený

nebo tupý. Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko. Postup výměny nože

1. Zajistěte nůž pomocí dřevěného špalíku.

4. Prohlédněte držák nože a šroub nože a zkontrolujte,

zda nejsou poškozené.

5. Prohlédněte hřídel motoru a ujistěte se, zda není

6. Při montáží nového nože nasměrujte zahnuté konce

nože ve směru krytu žacího ústrojí. (Obr. 35)

7. Zkontrolujte, zda je nůž zarovnaný se středem

8. Zajistěte nůž pomocí dřevěného špalíku. Nasaďte

pružnou podložku a utáhněte šroub a podložku utahovacím momentem 45–60 Nm. (Obr. 36)

9. Otočte nožem rukou a zkontrolujte, zda se volně

otáčí. VÝSTRAHA: Používejte odolné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

10. Nastartujte výrobek a proveďte test nože. Pokud

není nůž správně připevněn, výrobek vibruje a výsledky sečení nejsou uspokojivé. Kontrola hladiny oleje VAROVÁNÍ: Příliš nízká hladina oleje může způsobit poškození motoru. Před spuštěním výrobku zkontrolujte hladinu oleje.

1. Umístěte výrobek na rovnou plochu.

2. Sejměte víčko olejové nádrže s olejovou měrkou.

3. Setřete olej z olejové měrky.

4. Zasuňte olejovou měrku do olejové nádrže, abyste

mohli zkontrolovat hladinu oleje.

5. Vyjměte olejovou měrku.

867 - 004 - 03.12.2018 396. Zkontrolujte hladinu oleje na olejové měrce.

7. Pokud je hladina nízká, doplňte motorový olej

a znovu zkontrolujte hladinu oleje. Nabití baterie (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC) Baterii nabíjejte 1–2krát za sezónu. Používejte přiloženou nabíječku baterií.

Otevřete kryt na elektrickém startéru. (Obr. 37)

2. Připojte nabíječku baterie a nabíjejte baterii

maximálně po dobu 24 hodin. (Obr. 38) Kontrola pojistky (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)

1. Odšroubujte 2 šrouby držáku baterie. (Obr. 39)

2. Držákem baterie otáčejte opatrně, aby baterie

3. Otevřete kryt na držáku pojistek. (Obr. 40)

4. Prohlédněte pojistku. Vyměňte ji, pokud je spálená.

5. Vložte držák baterie zpět. Zkontrolujte, zda se žádný

z kabelů nezachytil.

6. Připevněte držák baterie pomocí 2 šroubů.

Výměna motorového oleje VÝSTRAHA: Motorový olej je bezprostředně po vypnutí motoru velmi horký. Před vypuštěním nechte motorový olej vychladnout. Pokud si potřísníte pokožku motorovým olejem, omyjte ji mýdlem a vodou.

1. Nechte výrobek běžet, dokud nebude palivová nádrž

2. Odmontujte kabel zapalování od zapalovací svíčky.

3. Sejměte víčko olejové nádrže.

4. Umístěte nádobu pod výrobek tak, aby do něj mohl

vytéct motorový olej.

5. Nakloňte výrobek, aby se vypustil olej z olejové

v části Technické údaje na strani 41

7. Zkontrolujte hladinu oleje. Viz

Vzduchový filtr Vzduchový filtr, který byl používán po delší dobu, již nelze zcela vyčistit. V pravidelných intervalech měňte vzduchový filtr. Povšimněte si: Poškozený vzduchový filtr vždy vyměňte. Čištění papírového filtru

1. Odmontujte kryt vzduchového filtru a papírový filtr.

Poklepejte filtrem o rovný povrch, aby se uvolnily částice. VAROVÁNÍ: Filtr nečistěte rozpouštědlem ani stlačeným vzduchem.

3. Vložte vzduchový filtr zpět. Zkontrolujte, zda

vzduchový filtr dokonale těsní proti držáku vzduchového filtru.

4. Nasaďte zpět kryt vzduchového filtru.

Čištění pěnového plastového filtru

Odmontujte kryt vzduchového filtru a pěnový plastový filtr.

2. Vyčistěte pěnový plastový filtr mýdlem a vodou.

3. Opláchněte pěnový plastový filtr čistou vodou.

4. Vymačkejte vodu z pěnového plastového filtru

a nechte jej vyschnout. VAROVÁNÍ: Nepoužívejte stlačený vzduch. Mohl by poškodit pěnový plastový filtr.

5. Namažte pěnový plastový filtr motorovým olejem.

6. Zatlačte čistou utěrku na pěnový plastový filtr, aby se

odstranil nadbytečný olej.

Vložte vzduchový filtr zpět. Zkontrolujte, zda vzduchový filtr dokonale těsní proti držáku vzduchového filtru.

8. Nasaďte zpět kryt vzduchového filtru.

Kontrola zapalovací svíčky VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovací svíčky může způsobit poškození výrobku.

• Zkontrolujte zapalovací svíčku, pokud má motor malý výkon, špatně startuje nebo nefunguje správně ve volnoběžných otáčkách.

• Aby se snížilo nebezpečí přítomnosti nechtěných materiálů na elektrodách zapalovací svíčky, dodržujte tyto pokyny:

Zkontrolujte, zda jsou správně nastaveny volnoběžné otáčky. b) Zkontrolujte správnost palivové směsi. c) Zkontrolujte, zda je vzduchový filtr čistý.

• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací 40 867 - 004 - 03.12.2018svíčky správná, viz část Technické údaje na strani

• V případě potřeby zapalovací svíčku vyměňte. Kontrola palivového systému

• Prohlédněte víčko palivové nádrže a těsnění víčka a ujistěte se, že nejsou poškozené.

• Prohlédněte hadici přívodu paliva a ujistěte se, že nedochází k úniku. Pokud je hadice přívodu paliva poškozená, požádejte servisního pracovníka o výměnu. Seřízení lanka spojky (M51-150AWR CLASSIC, M53-150AWR CLASSIC, M53-174ARE CLASSIC) Pokud je pojezd pomalý, je nezbytné seřídit lanko spojky.

1. Chcete-li zvýšit rychlost pojezdu, otočte seřizovacím

šroubem proti směru hodinových ručiček. Povšimněte si: Pokud se pohon zapojí, i když nepřitahujete páku pojezdu, je nezbytné prodloužit lanko spojky.

2. Lanko spojky prodloužíte a snížíte tak rychlost

pojezdu otočením seřizovacího šroubu ve směru hodinových ručiček. (Obr. 43) Pokud je pojezd pomalý i po seřízení, požádejte schváleného servisního agenta o výměnu hnacího řemenu. Seřízení lanka spojky (M46-120RE CLASSIC, M53-174WRE CLASSIC

Pokud je pojezd pomalý, je nezbytné seřídit lanko spojky.

1. Délku lanka spojky nastavíte tak, že jej zapojíte do

různých děr na páce pojezdu. Pro zvýšení rychlosti pojezdu zkraťte lanko spojky. Pro snížení rychlosti pojezdu prodlužte lanko spojky. (Obr. 44) Povšimněte si: Pokud se pohon zapojí, i když nepřitahujete páku pojezdu, je nezbytné prodloužit lanko spojky.

2. S rychlostí pojezdu můžete lehce manipulovat

otáčením seřizovacího šroubu. Chcete-li zvýšit rychlost pojezdu, otočte seřizovacím šroubem proti směru hodinových ručiček. Chcete-li snížit rychlost pojezdu, otočte seřizovacím šroubem ve směru hodinových ručiček. (Obr. 45) Pokud je pojezd pomalý i po seřízení, požádejte schváleného servisního agenta o výměnu hnacího řemenu. Přeprava, skladování a likvidace Přeprava a skladování

• Před uskladněním a přepravou výrobku či paliva zkontrolujte, zda nejsou přítomny známky úniku nebo výparů. Jiskry a otevřený oheň, například z elektrických zařízení nebo kotlů, mohou zažehnout požár.

Vždy používejte schválené nádoby na skladování a přepravu paliva.

• Před dlouhodobým skladováním výrobku vyprázdněte palivovou nádrž a komoru karburátoru. Odevzdejte palivo na příslušném sběrném místě

• Během přepravy musí být výrobek bezpečně upevněný, aby se zabránilo jeho poškození a nehodám.

• Skladujte výrobek na uzamčeném místě, aby se zamezilo přístupů dětí a neoprávněných osob.

• Uchovávejte výrobek na suchém a bezprašném místě. Likvidace

• Dodržujte místní požadavky ohledně recyklace a platné předpisy.

Odevzdejte všechny chemikálie, například motorový olej nebo nemrznoucí směs, v servisním středisku nebo na příslušném sběrném místě.

• Nehodláte-li výrobek dále používat, odešlete jej prodejci McCulloch nebo jej dopravte do recyklační stanice.

• Odevzdejte baterii v servisním středisku nebo ve sběrném místě jako použitou baterii. Technické údaje M46-120RE CL ASSIC

CLASSIC Zdvihový objem, cm

Rychlost, ot./min 2900 2900 2900 Jmenovitý výkon motoru, kW

2,0 2,4 2,4 Systém zapalování Zapalovací svíčka K7RTC K7RTC K7RTC Vzdálenost elektrod, mm 0,7 0,7 0,7 Systém mazání a palivový systém Objem palivové nádrže, l 1,0 1,0 1,0 Objem olejové nádrže, litry 0,45 0,53 0,53 Motorový olej

SAE 30/ SAE 10W-30 SAE 30/ SAE 10W-30 SAE 30/ SAE 10W-30 Hmotnost S prázdnými nádržemi, kg 31 33 39,4 Emise hluku

Hladina akustického výkonu, změřená dB (A) 96 97 98 Hladina akustického výkonu, zaručená L

Hladina akustického tlaku na sluch obsluhy, dB (A) 83 84 84 Úrovně vibrací, a hveq

3,07 6,66 3,39 Řezací zařízení Výška sečení, mm 30–80 30–90 30–90 Šířka sečení, mm 460 510 530 Žací nůž Mulčovací 46 Mulčovací 51 Mulčovací 53 Objednací číslo 5811889-10 5041133-10 5811886-10 Kapacita koše na trávu, litry 50 55 55

Uvedený jmenovitý výkon motoru je průměrný čistý výkon (při specifikovaných ot./min.) typického motoru pro model motoru měřený podle normy SAE J1349/ISO1585. Sériově vyráběné motory se od této hodnoty mohou lišit. Skutečný výstupní výkon motoru instalovaného na konečném výrobku závisí na provozních otáčkách, po- větrnostních podmínkách a dalších hodnotách.

Používejte pouze motorový olej kvality SJ nebo vyšší. Podívejte se do tabulky viskozity v návodu výrobce mo- toru a vyberte nejlepší viskozitu podle předpokládané venkovní teploty.

Emise hluku v životním prostředí měřené jako akustický výkon (L

) v souladu se směrnicí 2000/14/ES.

Hladina akustického tlaku měřená podle normy ISO 5395. Uváděná data pro hladinu tlaku zvuku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB (A).

Hladina vibrací měřená podle normy ISO 5395. Uváděná data o úrovni vibrací mají typickou statistickou od- chylku (standardní odchylku) 0,2 m/s

Rychlost, ot./min 2900 2900 Jmenovitý výkon motoru, kW

3,0 3,0 Systém zapalování Zapalovací svíčka K7RTC K7RTC Vzdálenost elektrod, mm 0,7 0,7 Systém mazání a palivový systém Objem palivové nádrže, l 1,0 1,0 Objem olejové nádrže, litry 0,53 0,53 Motorový olej

Hmotnost S prázdnými nádržemi, kg 36 36 Emise hluku

Hladina akustického výkonu, změřená dB (A) 97 97 Hladina akustického výkonu, zaručená L

Hladina akustického tlaku na sluch obsluhy, dB (A) 84 84 Úrovně vibrací, a hveq

6,13 6,13 Řezací zařízení Výška sečení, mm 30–90 30–90 Šířka sečení, mm 530 530 Žací nůž Mulčovací 53 Mulčovací 53 Objednací číslo 5811886-10 5811886-10

Uvedený jmenovitý výkon motoru je průměrný čistý výkon (při specifikovaných ot./min.) typického motoru pro model motoru měřený podle normy SAE J1349/ISO1585. Sériově vyráběné motory se od této hodnoty mohou lišit. Skutečný výstupní výkon motoru instalovaného na konečném výrobku závisí na provozních otáčkách, po- větrnostních podmínkách a dalších hodnotách.

Používejte pouze motorový olej kvality SJ nebo vyšší. Podívejte se do tabulky viskozity v návodu výrobce mo- toru a vyberte nejlepší viskozitu podle předpokládané venkovní teploty.

Emise hluku v životním prostředí měřené jako akustický výkon (L

) v souladu se směrnicí 2000/14/ES.

Hladina akustického tlaku měřená podle normy ISO 5395. Uváděná data pro hladinu tlaku zvuku mají typickou statistickou odchylku (standardní odchylku) 1,2 dB (A).

Hladina vibrací měřená podle normy ISO 5395. Uváděná data o úrovni vibrací mají typickou statistickou od- chylku (standardní odchylku) 0,2 m/s

Kapacita koše na trávu, litry 55 55 ES Prohlášení o shodě Obsah prohlášení o shodě EU My, společnost Husqvarna AB, SE 561 82 Huskvarna, ŠVÉDSKO, zcela zodpovědně prohlašujeme, že příslušný výrobek: Popis Sekačka na trávu s pěší obsluhou poháněná spalovacím motorem Značka McCulloch Platforma / typ / model M46-120RE CLASSIC, M51-150AWR CLASSIC, M53-150AWR CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC Šarže Výrobní číslo od roku 2017 a dále je zcela ve shodě s následujícími směrnicemi a předpisy EU: Směrnice/předpis Popis 2006/42/ES „o strojních zařízeních“ 2014/30/EU „o elektromagnetické kompatibilitě“ 2000/14/ES; 2005/88/ES „o venkovním hluku“ Platí následující harmonizované normy anebo technické specifikace: EN ISO 12100, ISO 14982, ISO 5395-1 & 2,

ISO 3744, ISO 11094, EN 1032

Deklarované úrovně hluku jsou uvedeny v části s technickými údaji této příručky a podepsaném prohlášení o shodě EU ve shodě se směrnicí 2000/14/ES, příloha V. Dodaná sekačka na trávu s pěší obsluhou poháněná spalovacím motorem je shodná se vzorkem, který prošel zkouškou. 44 867 - 004 - 03.12.2018Indhold Indledning....................................................................45 Sikkerhed.....................................................................46 Montering....................................................................

4. Tlačidlo elektrického štartovania

13. Nastrekovací balónik

18. Vzduchový filter

21. Návod na obsluhu

• Výrobok nepoužívajte, ak je poškodený.

• Pri obsluhe vždy stojte za výrobkom.

Noste odolné protišmykové topánky. Výrobok neobsluhujte v otvorených topánkach ani s bosými nohami.

867 - 004 - 03.12.2018 277• Skontrolujte kryt rezacej časti, aby ste sa uistili, že

• Pred dopĺňaním paliva sa uistite, že motor vychladol.

3. Nadvihnite zadný kryt.

1. Nadvihnite zadný kryt a vyberte zberný kôš.

1. Pozorne si prečítajte tento návod na obsluhu a

4. Naplňte nádrž a skontrolujte hladinu oleja. Pozrite si

2. S použitím kanistra opatrne doplňte palivo. Ak sa

2. Ak chcete znížiť výšku rezu, posuňte páku výšky

1. Stojte za výrobkom.

3. Stlačte tlačidlo elektrického štartovania a podržte ho,

• Pred potiahnutím výrobku smerom dozadu deaktivujte pohon a potlačte výrobok smerom dopredu pribl. 10cm.

• Na čistenie výrobku nepoužívajte vysokotlakový čistič.

• Ak na čistenie výrobku použijete vodu, nelejte vodu priamo na motor. Čistenie vnútorného povrchu krytu rezacej časti

1. Vyprázdnite palivovú nádrž.

2. Položte výrobok na stranu tak, aby tlmič výfuku

1. Skontrolujte, či sa na reznom zariadení

1. Položte výrobok na rovný povrch.

2. Odstráňte uzáver nádrže na olej s olejovou mierkou.

mierku úplne zasuňte do nádrže na olej.

4. Skontrolujte poistku. Ak je vypálená, vymeňte ju.

1. Výrobok používajte, kým nebude palivová nádrž

5. Naklonením výrobku vylejte motorový olej z nádrže

6. Nalejte do nádrže nový motorový olej, pričom sa

2. Vyčistite penový plastový filter pomocou mydla a

3. Opláchnite penový plastový filter čistou vodou.

6. Neželaný olej odstráňte pritlačením čistej handričky

• Počas prepravy výrobok bezpečne upevnite, aby ste zabránili poškodeniu alebo nehodám.

Nameraná úroveň hlučnosti dB(A) 96 97 98 Zaručená úroveň hlučnosti L

Nameraná úroveň hlučnosti dB(A) 97 97 Zaručená úroveň hlučnosti L
