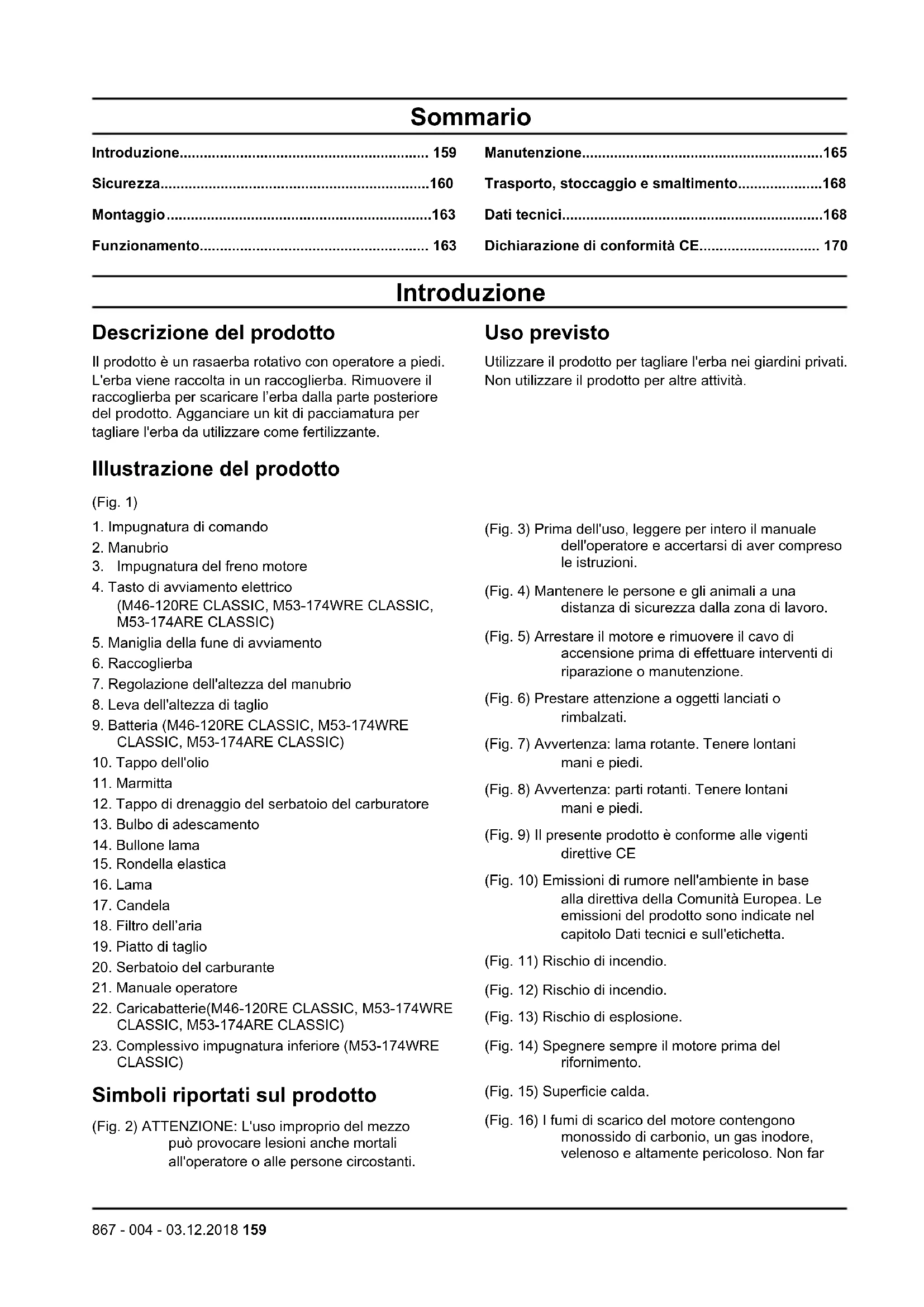

Introduzione

Descrizione del prodotto

Il prodotto è un rasaerba rotativo con operatore a piedi. L'erba viene raccolta in un raccoglierba. Rimuovere il raccoglierba per scaricare l'erba alla parte posteriore del prodotto. Agganciare un kit di pacciamatura per tagliare l'erba da utilizzare come fertilizzante.

Illustrazione del prodotto

(Fig. 1)

1. Impugnatura di lavoro
2. Manubrio
3. Impugnatura del freno motore
4. Tasto di avviamento elettrico (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)
5. Maniglia della fune di avviamento
6. Raccoglierba
7. Regolazione dell'altezza del manubrio
8. Leva dell'altezza di taglio
9. Batteria (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)
10. Tappodell'olio
11. Marmitta
12. Tappo di drenaggio del serbatoio del carburatore
13. Bulbo di adescamento
14. Bullone lama
15. Rondella elastica
16. Lama
17. Candela
18. Filtrodell'aria
19. Piatto di taglio
20. Serbatoio del carburante
21. Manuale operatore
22. Caricabatterie(M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)
23. Compressivo impugnatura inferiore (M53-174WRE CLASSIC)

Simboli riportati sul prodotto

(Fig. 2) ATTENZIONE: L'uso improprio del mezzo cui provocare lesioni anche mortali all'operatore o alle persone circostanti.

Uso previsto

Utilizzare il prodotto per tagliare l'erba nei giardini privati. Non utilizzato il prodotto per altre attività.

(Fig. 3) Prima dell'uso, leggere per intero il manuale dell'operaatore e accertarsi di aver compreso le istruzioni.
(Fig. 4) Mantenere le personne e gli animali a una distanza di sicurezza alla zona di lavoro.
(Fig. 5) Arrestare il motore e rimuovere il cavo di accensione prima di effettuare interventi di riparazione o manutenzione.
(Fig. 6) Prestare attenzione a oggetti lanciati o rimbalzati.
(Fig. 7) Avverenza: lama rotante. Tenere lontani mani e piedi.
(Fig. 8) Avvertenza: parti rotanti. Tenere lontani mani e piedi.
(Fig. 9) Il presente prodotto è conforme alle vigenti dirrettive CE
(Fig. 10) Emissioni di rumore nell'ambiente in base alla direttiva della Comunità Europea. Le emissioni del prodotto sono indicate nel capitolo Dati tecnici e sull'etichetta.
(Fig. 11) Rischio di incendio.
(Fig. 12) Rischio di incendio.
(Fig. 13) Rischio di esplosione.
(Fig. 14) Spagnere sempre il motore prima del rifornimento.
(Fig. 15) Superficie calda.
(Fig. 16) I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso e altamente pericoloso. Non far

funzionare il prodotto in ambienti chiusi o in spazi angusti.

(Fig. 17) I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso e altamente pericoloso. Non far funzionare il prodotto in ambienti chiusi o in spazi angusti.

Nota: I restanti symboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in altre aree commerciali.

UEV

AVVERTENZA: La manomissione del motore rende nulla l'omologazione UE del prodotto.

Responsabilità del prodotto

Come significato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per eventuali danni causati dal nostro prodotto se:

• Il prodotto viene riparato in modo errato.
  Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.
• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.
• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente.

Sicurezza

Definizioni di sicurezza

Le avventenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale.

AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operaatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispetto.

ATTENZIONE: Utilizzato se è presente un rischio di anni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispetto.

Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

Istruzioni di sicurezza generali

AVVERTENZA: Leggere le seguenti avvertenze prima diutilizzare il prodotto.

• Questo prodotto è pericoloso se utilizzato in maniera impropriaria o se non si presta attenzione. La mancata osservanza delle istruzioni di sicurezza può causare lesionianchefalli.

• Durante il funzionamento, quello prodotto genera un Campo elettromagnetico. Tale Campo più interferire, in alcuni casi, con persona portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesions gravi o mortali, i portatori di tali impianti devono consulfare il proprio medico e il produttore dell'impianto prima di utilizzato quello prodotto.

• Usare la massima cautela e il buon senso. Se non si è sicuri di come utilizzare il prodotto in una particolare situazione, fermarsi e rivolgersi al proprio rivenditore McCulloch prima di continuare.

• Tenere presente che l'opercatore potra essere ritenuto responsabile di eventuali incidenti che coinvolgano altre persone o i loro beni.
• Tenere pulito il prodotto. Assicurarsi che sia possibile leggere chiaramente simboli e decalcomanie.
• Non consentire ad altre personne di utilizzare il prodotto se non si è sicuri che abbiano fatto e compreso il contento del manuale dell'operatore.
• Non consentire ai bambini di utilizzato il prodotto.
• Non permettere a chiunque non conosca le istruzioni di utilizzare il prodotto.
• Controllare sempre qualsiassi persona, dalle capità fisiche o mentali ridotte, che utilizzi il prodotto. É necessaria sempre la supervisione di un attività responsable.
• Non utilizzato l'apparecchio quando si è stanchi, ammalati o molto effetto di alcohol, farmaci o medicinali. Essi potrebbero compromettere la vista, l'attenzione, il coordinamento e il giudizio.
• Se difettoso, non utilizzato il prodotto.
• Non modificare il prodotto né utilizzato nel caso in cui vi sia la possibilità che sia stato modificato da altri.

Sicurezza dell'area di lavoro

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzato il prodotto.

• Rimuovere oggetti quali rami, ramoscelli o pietre dall'area di lavoro prima di utilizzato il prodotto.

• Gli oggetti che urtano contro l'attrezzatura di taglio potrebbero essere proietti e causare danni a cose e persone. Mantenere persona e animali a una distance di sicurezza dal prodotto.
  Non utilizzato mai il prodotto in condizioni meteorologiche avverse quali nebbia, pioggia, vento forte, freddo intenso e rischio di fulmini. L'uso del prodotto in condizioni meteorologiche avverse o in ambienti umidi è stancante. Condivioni meteorologiche avverse possono causare situazioni di pericololo quali superfici scivolose.

• Prestare attenzione a persona, cose e situazioni che possono impedire un utilizzo sicuro del prodotto.
• Prestare attenzione a ostacoli quali radici, pietre, ramoscelli, fossi e avvallamenti. L'erba alta può nascondere eventuali ostacoli.
• Tagliare l'erba in pendenza può risultare pericoloso. Non utilizzato il prodotto su terrelli con pendenze superiori a 15^ .
• Utilizzare il prodotto trasversalmente lungo i pendii. Non spostarsi seguendo tragitti verso l'alto e verso il basso.
• Prestare attenzione in prossimità di angoli e oggetti nascosti che potrebbero ostacolare la visuale.

Sicurezza sul lavoro

AVVERTENZA: Leggere le seguenti avvertenze prima diutilizzare il prodotto.

• Utilizzare il prodotto esclusivamente per tagliare il prato. Non è consentito utilizzato il prodotto per altri scopi.
• Usare sempre abbligiamo protettivo personale. Vedere Abbligiamo protettivo personale alla pagina 161.
• Assicurarsi di saper spegnere il motore rapidamente in caso di emergenza.
• Non avviare il motore in uno spazio chiuso o in prossimità di materiali infiammabili. I fumi di scarico del motore sono molto caldi e possono contentere scintille in grado di provocare incendi.
• Non azionare il prodottoswana prima aver montato correttamente la lama e tutti i coperchi. Una lama non correttamente fissata potrebbe allentarsi e causare lesioni personali.
• Assicurarsi che lalama non urti oggetti quali pietre e radici. Ciò potrebbe provocare danni allalama e jegare l'albero motore. Un'asseiegato provoca forti vibrazioni e un alto rischio di allentamento della lamà.
• Qualora la lama urti contro un oggett o all'insorgere di vibrazioni arrestare immediamente il prodotto. Staccare il cavo di accensione alla candela. Verificare la presenza di eventuali danni al prodotto. Riparare eventuali danni o contattare un'officina autorizzata per far svolgere la riparazione.

• Non fissare l'impugnatura del freno motore in modo permanente al manubrio quando il motore è avviato.

• Posizionare il prodotto su una superficie piana e stabile e avviarlo. Assicurarsi che la lama non venga a fatto con il terreno o con altri oggetti.

• Collocarsi sempre posteriormente al prodotto quando lo si utilizza.
  Consentire a tutte le ruote di restare a lavoro con il suolo e tenere le 2 mani sull'impugnatura quando si aziona il prodotto. Tenere mani e piedi lontani dalle lame rotanti.
  Non ribaltare il prodotto a motore acceso.
• Prestareattenzione quandosi tira il prodotto versodi se.
• Non sollevare mai il prodotto a motore avviato. Se si deve sollevare il prodotto, arrestare innanzitutto il motore e scollegare il cavo di accensione alla candela.
• Non camminare all'indietro quando si utilizes il prodotto.
• Arrestare il motore quando siattraversano zone prived'erba quali vialetti in ghiaia, pietra e asfalto.
• Non correre con il prodotto quando il motore è accesso. Camminare sempre durante l'utilizzo del prodotto.
• Specnere il motore prima di apportare qualsiasi modifica all'altezza di taglio. Non effettuare mai regolazioni a motore acceso.
• Non perdere mai di vista il prodotto quando il motore è acceso. Arrestare il motore e assicurarsi che l'attrezzatura di taglio non giri.

Istruzioni di sicurezza per il funzionamento

Abbigliamento protettivo personale

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzato il prodotto.

• L'uso di abbigliamento protettivo personale non elimina il rischio di lesions, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.
• Utilizzare protezioni per le orecchie se il livello di rumore è superiore a 85 dB.
• Utilizzare robusti stivali o scarpe antiscivolo. Non utilizzare il prodotto con calzature aperte o a piedi nudi.
• Utilizzare pantaloni lunghi di tessuto pesante.
• Indossare guanti protettivi ove necessario, ad esempio per montare, ispezionare o pulire l'attrezzatura di taglio.

Dispositivi di sicurezza sul prodotto

AVVERTENZA: Leggere le seguenti avvertenze prima diutilizzare il prodotto.

• Non utilizzato un prodotto con dispositivi di sicurezza difettosi.
• Effettuare un controllo dei dispositivi di sicurezza con regolarità. Se i dispositivi di sicurezza sono difettosi, rivolgersi alla propria officina McCulloch.

Controllo del coperchio di taglio

Il coperchio di taglio riduce le vibrazioni del prodotto e il rischio di ferirsi con la lama.
- Esaminare il coperchio di taglio per accertarsi che non presenti danni quali crepe.

Impugnatura del freno motore

L'impugnatura del freno motore arresta il motore.
Quando si rilascia l'impugnatura del freno motore, il motore si arresta.

Per ispezionare il freno motore, avviare il motore e quindi rilasciare l'impugnatura del freno motore. Se il motore non si arresta entro 3 secondi, far regolare il freno motore presso un'officina McCulloch autorizzata.

(Fig. 18)

Marmitta

La marmitta assicura il minimo livello acustico e allontana i fumi di scarico dall'opereatore.

Non utilizzare il prodotto se la marmitta è mancante o difettosa. Una marmitta difettosa aumento il livello acustico e il rischio di incendio.

AVVERTENZA: La marmitta si surriscalda durante e dopo l'uso e quando il motore funziona al regime minimo. Prestare attenzione in prossimità di materiali infiammabili e/o fumi per evitare incendi.

Controllo della marmitta

• Esaminare la marmitta periodicamente per assicurarsi che sia collegata correttamente e che non sia danneggiata.

Sicurezza nell'uso del carburante

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzato il prodotto.

• Non avviare il prodotto nel caso in cui vi sia carburante o olio motore su diesso. Rimuovere il carburante/olio indesiderato e lasciare che il prodotto si asciughi.
• In caso di perdite di carburante sugli indumenti,ambiarsi immediatamente.

• Il carburante non deve arrivare a contatto con il corpo, poiché più causare lesions. In caso di contatto del carburante con il corpo, rimuoverlo con acqua e sapone.

• Non avviare il prodotto se il motore presenta una perdita. Esaminare regolarmente il motore per verificare la presenza di eventuali perdite.

• Prestare la massima attenzione con il carburante. Il carburante è infiammabile e i fumi sono esplosivi quindi possono causare lesioni o morte.
• Non respirare i fumi del carburante perché possono causare lesioni. Accertarsi che ci sa un flusso d'aria sufficiente.
  Non fumare in prossimità del carburante o del motore.
  Non posizionare oggetti caldi in prossimita del carburante o del motore.
  Nonaggiungere carburante a motore acceso.
• Assicurarsi che il motore sia freddo prima di effettuare il rifornimento.
• Prima di effettuare il rifornimento, après lentamente il tazzo del serbatoio del carburante e rilasciare la pressione con cautela.
• Nonaggiungere carburante al motore in un ambiente chiuso. Un flusso d'aria insufficiente cui cause lesioni o la morte dovute ad asfissia o al monossido di carbonio.
• Stringere completeness il tappo del serbatoio del carburante. Se il tappo del serbatoio carburante non è serrato, vi è il rischio di incendio.
• Prima dell'avviamento, spostare il prodotto di almeno 3m / 10 ft dal punto in cui è stato riempito il serbatoio del carburante.
• Non riempire completamente il serbatoio del carburante. Il calore provoca l'espansione del carburante. Lasciare dello spazio nella parte superiore del serbatoio del carburante.

Istruzioni di sicurezza per la manutenzione

AVVERTENZA: Leggere le seguenti avvertenze prima diutilizzare il prodotto.

• I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso e altamente pericolioso. Non avviare il motore in ambienti o spazi chiusi.
• Prima di eseguire la manutenzione del prodotto, arrestare il motore e rimuovere il cavo di accensione alla candela.
• Indossare guanti protettivi quando si esegue la manutenzione dell'attrezzatura di taglio. La lama è molto affilata e ci si può ferire facilmente.
• Accessori e modifiche apporte al prodotto che non siano stati approvati dal costruttore posso sono causare infortuni gravi,anche fallali.Non apportare modifiche al prodotto. Utilizzato sempre accessori approvati dal produttore.

• Se la manutenzione non viene eseguita correttamente e con regolarità, aumento il rischio di lesionsi personali e danni al prodotto.

• Eseguire esclusivamente gli interventi di manutenzione riportati nel presente manuale. Tutti gli altri interventi di manutenzione devono essere svolti da un'officina McCulloch autorizzata.

• Rivolgersi a un'officina McCulloch autorizzata per far svolgere regolarmente interventi di manutenzione sul prodotto.

• Sostituire le parti danneggiate, usurate o rotte.

Montaggio

Per montare l'impugnatura sui modelli M51-150AWR CLASSIC, M53-150AWR CLASSIC e M53-174ARE CLASSIC

1. Allineare i fori delle viti sulla parte inferiore dell'impugnatura con i fori delle viti nel complessivo impugnatura.
2. Fissare le viti, le rondelle e le manopole. (Fig. 19)
3. Stringere completamente le manopole.
4. Utilizzare le fascette per fissare i cavi all'impugnatura. (Fig. 20)

Nota: Assicurarsi che la tensione dei cavi non sia eccessiva.

1. Per regolare l'altezza dell'impugnatura, allentare le manopole inferiori, regolare l'altezza dell'impugnatura e stingere completamente le manopole. (Fig. 21)

Per montare la fune di avviamento

1. Collegare il cavo per la corda di avviamento e la manopola a T. Non serrare completeness. (Fig. 22)
2. Tenere l'impugnatura del freno motore contro il manubrio.
3. Estrarre lentamente la fune di avviamento e inserirla nell'apposto anello. (Fig. 23)
4. Serrare la manopola a T. (Fig. 24)

Per montare l'impugnatura sui modelli M46-120RE CLASSIC e M53-174WRE CLASSIC

Sezione impugnatura inferiore

1. Inserire i perni sulla parte inferiore dell'impugnatura inferiore nei fori come indicate nellan'illustrazione.

Allineare i fori delle viti e fissare le viti, le rondelle e le manopole. (Fig. 25)

Sezione impugnatura superiore

1. Allineare i fori nel manubrio con i fori nell'impugnatura inferiore e fissare le viti, le rondelle e le manopole. Sul lato destro, agganciare ancche I'anello per la fune di avviamento. Stringere completeness le manopole. (Fig. 26)
2. Tirare la maniglia della fune di avviamo e avvolgere la fune di avviamo intorno al rispetto anello. (Fig. 27)
3. Utilizzare le fascette per fissare i cavi all'impugnatura. (Fig. 20)

Nota: Assicurarsi che la tensione dei cavi non sia eccessiva.

Per assemblare il raccoglierba

1. Posizionare il telaio del raccoglierba nel sacco per erba in tessuto. Accertarsi che l'impugnatura del telaio del raccoglierba sua sopra il sacco per erba.
2. Fissare il sacco per erba sul telaio del raccoglierba utilizzando i fermi disponibili sul bordo del sacco in tessuto. (Fig. 28)
3. Sollevare il coperchio posteriore.
4. Fissare il raccoglierba al bordo superiore del telaio.
5. Inserire la parte inferiore del raccoglierba nel canale di scarico dell'erba.

Per montare la spina di pacciamatura

1. Sollevare il coperchio posteriore e rimuovere il raccoglierba.
2. Inserire la spina di pacciamatura nel canale di scarico. (Fig. 29)

Funzionamento

Introduzione

AVVERTENZA: Prima di utilizzato il prodotto, è necessario leggere e comprendere il capitolo relativo alla sicurezza.

Prima di utilizzato il prodotto

1. Leggere il Manuale dell'operaatore con attenzione e accertarsi di averne compreso il contentuto.

2. Esaminare l'attrezzzatura di taglio per assicurarsi che sua correttamente collegata e regolata. Vedere Per controllare l'attrezzzatura di taglio alla pagina 166.

3. Riempire il serbatoio del carburante. Vedere Per il rifornimento del carburante alla pagina 164.

4. Riempire il serbatoio dell'olio ed effettuare il controlo del livello dell'olio. Vedere Per eseguire il controllo del livello dell'olio alla pagina 166.

Per il rifornimento del carburante

Se disponibile, utilizzato benzina alchilata/a basso livello di emissioni. Se non è disponibile benzina alchilata/a basso livllo di emissioni,utilizzato benzina sanza piombo di buona qualità o benzina contente piombo. Utilizzato benzina con un numero minimo di ottani pari a 90 RON al di fuori del Nordamerica (87 AKI in Nordamerica) e con una percentuale massima di etanolo del 10% E10).

ATTENZIONE: Non utilizzato mai benzina con un numero di ottani inferiore a 90 RON al di fuori del Nord America (87 AKI in Nordamerica). Ciò può causare danni al prodotto.

1. Apire lentamente il tappo del serbatoio del carburante per rilasciare la pressione.
2. Riempire lentamente il serbatoio con una tanica di carburante. Se si versa del carburante, rimuoverlo con un panno e lasciare asciugare eventuali residui.
3. Pulire l'area intorno al tappo del serbatoio del carburante.
4. Stringere completeness il tappo del serbatoio del carburante. Se il tappo del serbatoio carburante non è serrato, vi è il rischio di incendio.
5. Prima dell'avviamento, spostare il prodotto di almeno 3m (10 ft) dal punto in cui è stato riempito il serbatoio del carburante.

Per impostare l'altezza di taglio

1. Per aumento l'altezza di taglio, spingere la leva dell'altezza di taglio all'indietro.
2. Per diminuire l'altezza di taglio, spingere la leva dell'altezza di taglio in avanti. (Fig. 30)

ATTENZIONE: Non impostare l'altezza di taglio troppo in basso. Se la superficie del prato non è piana, le lame possono urtare il terreno.

Per avviare il prodotto

• Accertarsi che il cavo di accensione sia collegato alla candela.
• Per M53-150AWR CLASSIC e M51-150AWR CLASSIC: La prima volta che si avvia il prodotto, premere 5 volte il bulbo di adescamento. Quando si avvia il prodotto la volta segunte a motore freddo, premere il bulbo di adescamento per 3 volte.

Avviamo manuale

1. Collocarsi dietro il prodotto.
2. Tenere l'impugnatura del freno motore contro il manubrio. (Fig. 31)
3. Tenere l'impugnatura della fune di avviamento con la mano destra.
4. Estrarre lentamente l'impugnatura della fune di avviamo fino a che non si avvee una leggera resistenza.
5. Tirare con forza per avviare il motore.

AVVERTENZA: Non avvolgere la fune di avviamo intorno alla mano.

Avviamo elettrico

(M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)

1. Verificare che la batteria sia carica. Vedere Per caricare la batteria (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC) alla pagina 166.
2. Tenere l'impugnatura del freno motore contro il manubrio. (Fig. 31)
3. Tenere premuto il tasto di avviamento elettrico fino all'avviamento del motore. (Fig. 32)

Per applicare trazione alle ruote

• Tirare l'impugnatura di lavoro nella direzione del manubrio. (Fig. 33)
• Prima di tirare il prodotto verso di se, disinnestare la trazione e spingere il prodotto in avanti di circa 10cm.
• Rilasciare l'impugnatura di lavoro per disinnestare la trazione, ad esempio quando ci si avvicina a un ostacolo.

Per arrestare il prodotto

• Per arrestare la sola trazione, rilasciare l'impugnatura di lavoro.
• Per spegnere il motore, rilasciare l'impugnatura del freno motore.

Per ottener un buon risultato

• Utilizzato sempre una lama ben affiliata. Una lama non tagliente fornisce un risultato irregulare e la superficie di taglio dell'erba ingiallisse. Una lama affiliata inoltre consuma minore energia di una lama affiliata.
• Non tagliare più di 13 dell'altezza dell'erba. Iniziare l'operazione di taglio impostando l'altezza di taglio su un livello alto. Esaminare il risultato e ridurre l'altezza di taglio al livello applicabile. Se l'erba è molto alta, procedere lentamente e tagliarla 2 volte, se necessario.

Manutenzione

Introduzione

AVVERTENZA: Prima di svolgere la manutenzione, leggere e comprendere il capitolo relativo alla sicurezza.

Per tutti gli interventi di assistenza e riparazione sul prodotto, è necessaria una formazione specifica. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l'assistenza. Se non avete acquistato il prodotto presso un rivenditore dotato di

officina, informatevi sull'ubicazione della più vicina officina autorizzata.

Programma di manutenzione

Gli intervalli di manutenzione sono calcolati sulla base di un uso quotidiano del prodotto. Gli intervalli cambiano se il prodotto non viene usato quotidianamente.

Per gli interventi di manutenzione contrassegnati con il significato *, vedere le istruzioni in Dispositivi di sicurezza sul prodotto alla pagina 161.

Manutenzione	Giornaliera	Una volta a settimana	Una volta al mese
Svolgere un'ispezione generale X
Controllare il livello dell'olio X
Pulire il prodotto X
Controllare l'attrezzatura di taglio X
Controllare il coperchio di taglio* X
Controllare l'impugnatura del freno motore* X
Controllare e regolare la trazione (cavo della frizione) X
Controllare la marmitta* X
Controllare la candela X
Cambiare l'olio (la primaolta dopo 5 ore, quando dopo anni 50 ore di funzionamento)			X
Sostituire il filtrato aria X
Esaminare il systemadi alimentazione X

Per effettuare un'ispezione generale

• Controllare che tutti i dadi e le viti del prodotto siano ben serrati.

Per pulire esternamente il prodotto

• Utilizzare una spazzola per rimuovere foglie, erba e sporcizia.
• Assicurarsi che la presa d'aria nella parte superiore del motore non sua ostruita.
• Non utilizzato una lancia ad alta pressione per pulire il prodotto.
• Se si utilizza dell'acqua per pulire il prodotto, non versare l'acqua direttamente sul motore.

Per pulire la superficie interna del coperchio di taglio

1. Svuotare il serbatoio del carburante.
2. Collocare il prodotto su un lato con la marmitta rivolta verso il basso.

ATTENZIONE: Se il prodotto è stato collocato con il filtrò dell'aria rivolto verso il basso, il motore potrebbe danneggiarsi.

1. Lavare la superficie interna del coperchio di taglio con acqua.

Per controllare l'attrezzatura di taglio

AVVERTENZA: Per evitare l'avviamento occidentale del prodotto, rimuovere il cavo di accensione alla candela.

AVVERTENZA: Indossare quanti protettivi quando si esegue la manutenzione dell'attrezzatura di taglio. La lama è molto affiliata e ci si può ferire praticamente.

1. Controllare l'attrezzatura di taglio per individuare danni o crepe. Sostituire sempre l'attrezzatura di taglio danneggiata.
2. Osservare la lama per controllare che non sia danneggiata o usurata.

Note: Dopo l'affilatura la lama deve essere bilanziata. Rivolgersi a un centro assistenza per l'affilatura, la sostituzione e il bilanciamento. Se si urta un ostacolo che provoca l'arresto del prodotto, sostuire la lama danneggiata. Il centro di assistenza può valutare se la lama può essere affiliata o deve essere sostituita.

Per sostituire la lama

1. Bloccare la lama con un blocco di legno. (Fig. 34)
2. Rimuovere il bullone della lama.
3. Rimuovere la lama.
4. Esaminare il supporto e il bullone della lama per verificare la presenza di eventuali danni.
5. Esaminare l'albero motore per accertarsi che non sia piegato.
6. Quando si fissa la nuova lama, assicurarsi che le estremità inclinate della lama puntino in direzione del coperchio di taglio. (Fig. 35)
7. Assicurarsi che la lama sia allineata con il centro dell'albero motore.
8. Bloccare la lama con un blocco di legno. Inserire la rondella reggispinta e serrare il bullone e la rondella a una copbia di 45-60 Nm. (Fig. 36)
9. Girare manuallynte la lama per verificare che possa ruotare liberamente.

AVVERTENZA: Utilizzato dei quanti da lavoro spessi. La lama è molto affiliata e ci si può ferire lavoramente.

1. Avviare il prodotto per eseguire una prova della lama. Se la lama non è collegata correttamente, si verificano delle vibrazioni nel prodotto o il risultato del taglio è insolddisfacente.

Per eseguire il controllo del livello dell'olio

ATTENZIONE: Se il livello dell'olio è troppo basso si possono verificare danni al motore. Controllare il livello dell'olio prima di avviare il prodotto.

1. Posizionare il prodotto su un terreno in piano.
2. Rimuovere il tappo del serbatoio dell'olio con l'annessa asta di livello.
3. Pulire l'olio dall'a st di livello.
4. Inserire l'asta di livello interamente all'interno del serbatoio dell'olio per avere un immagine corretta del livello dell'olio.
5. Rimuovere l'asta di livello.
6. Controllare il livello dell'olio sull'asta di livello.
7. Se il livello dell'olio è basso, rabboccare con olio motore ed eseguire nuovamente un controllo del livello dell'olio.

Per caricare la batteria (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)

Caricare la batteria 1-2 volte nel corso di una stagione. Utilizzare il caricabatteria fornito in dotazione.

1. Apriere il coperchio del motorino di avviamento elettrico. (Fig. 37)
2. Collegare il caricabatteria e caricare la batteria per 24 ore al massimo. (Fig. 38)

Controllo del fusabile (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)

1. Rimuovere le 2 viti sul supporto della batteria. (Fig. 39)
2. Ruotare il supporto della batteria con cautela, per essere certi che la batteria non cada.
3. Apire il coperchio del portafusibili. (Fig. 40)
4. Esaminare il fusabile. Sostituirlo se si è bruciato. (Fig. 41)
5. Riccollocare il supporto della batteria. Accertarsi che non vi siano cavi impigliati.
6. Montare il supporto della batteria con le 2 viti.

Per sostituire I'olio motore

AVVERTENZA: L'olio motore è molto caldo subito dopo lo spegnimento del motore.
Lasciare che il motore si raffreddi prima di scaricare l'olio motore. Se si versa accidentally dell'olio motore sulla pelle, lavare con acqua e sapone.

1. Azionare il prodotto fino a quando il serbatoio carburante è vuoto.
2. Rimuovere il cavo di accensione alla candela.
3. Rimuovere il tappo del serbatoio dell'olio.
4. Posizionare un recipiente molto il prodotto per raccogliervi l'olio motore.
5. Inclinare il prodotto per scaricare l'olio motore dal serbatoio dell'olio.
6. Riempire con nuovo olio motore del tipo raccommando in Dati tecnici alla pagina 168.
7. Eseguire il controllo del livello dell'olio. Vedere Per eseguire il controllo del livello dell'olio alla pagina 166

Filtro dell'aria

Un filtro dell'aria utilizzato per un lungo periodo non può essere pulito completamente. Sostituire il filtro dell'aria a intervalli regolari.

Nota: Sostituire sempre un filtro dell'aria danneggiato.

Per pulire il filtro di carta.

1. Rimuovere il filtro dell'aria e il relative filtro di carta.
2. Scuotere ilhetto contro una superficie pianaa per liberarlo dalle particelle.

ATTENZIONE: Non utilizzato solventi o aria compressa per pulire ilhetto di carta.

1. Rimontare il filtro dell'aria. Assicurarsi che il filtro dell'aria sia correttamente a tenuta rispetto al portafiltero dell'aria.
2. Rimontare il coperchio del filtrò dell'aria.

Per pulire ilhetto in materiale espanso

1. Rimuovere il coperchio del filtro dell'aria e il filtrio in materiale espanso.
2. Pulire ilhetto in materiale espanso con acqua e sapone.
3. Sciacquare il filtro in materiale espanso con acqua pulita.
4. Strizzare via l'acqua dalhetto materiale espanso e lasciarlo asciugare.

ATTENZIONE: Non usare aria compressa. Ciò può causare danni al filtrin materiale espanso.

1. Lubricare ilhetto in materiale espanso con olio motore.
2. Premere un panno pulito contro il filtro in materiale espanso per rimuovere residui di olio indesiderati.

3. Rimontare il filtro dell'aria. Assicurarsi che il filtro dell'aria sia correttamente a tenuta rispetto al portafiltero dell'aria.

4. Rimontare il coperchio del filtro dell'aria.

Per esaminare la candela

ATTENZIONE: Usare candele originali o del tipo raccomandato. Un tipo di candela errato cui poto danneggiare il prodotto.

• Controllare la candela nel caso in cui il motore giri a bassa potenza, risulti dificile da avviare o non funzioni correttamente al regime minimo.
• Per ridurre il rischio di accumulo di materiale superfluo sugli elettrodi delle candele, osservare le seguenti istruzioni:

a) Accertarsi che il regime minimo sia regolato correttamente.
b) Accertarsi che la miscela sia corretta.
c) Accertarsi che il filtro dell'aria sia pulito.

• Se la candela è incrostata, pulirla e controllare che la distance tra gli elettrodi sia corretta; videere Dati tecnici alla pagina 168. (Fig. 42)
  Sostituire la candela secondo necessita.

Per controllare ilsystemadi alimentazione

• Esaminare il tappo del serbatoio del carburante e la relativa guarnizione di tenuta per verificare che non vi siano danni.
• Esaminare il tubo pescante per accertarsi che non presenti perdite. Se il tubo pescante è danneggiato, farlo sostituire presso un'officina.

Per regolare il filo della frizione(M51-150AWR CLASSIC, M53-150AWR CLASSIC, M53-174ARE CLASSIC)

Quando si avverte che il funzionamento dell'unità è rallentato, è necessario regolare il cavò della frizione.

1. Per aumento la velocità di marcia, girare la vite di regolazione in senso antiorario.

Note: Se la trazione si innesta quando non si tira l'impugnatura di commando, è necessario allungare il cavo della frizione.

1. Per allungare il cavo eridurre la velocità, avvitare la vite di regolazione in senso orario. (Fig. 43)

Se l'unità risulta lentaancheafter la regolazione, consultare un'officina autorizzata per far sostituire la cinghia di trasmissione.

Per regolare il filo della frizione (M46-120RE CLASSIC, M53-174WRE CLASSIC)

Quando si avverte che il funzionamento dell'unità è rallentato, è necessario regolare il cavò della frizione.

1. Collegare il filo della frizione ai diversi fori sull'impugnatura di lavoro per regolarne la lunghezza. Ridurre la lunghezza del filo della frizione per augmentare la velocità di marcia. Estendere il filo della frizione per diminuire la velocità di marcia. (Fig. 44)

Note: Se la trazione si innesta quando non si tira l'impugnatura di comando, è necessario allungare il cavo della frizione.

1. Per le piccole regolazioni della velocità di trazione, ruotare la vite di regolazione. Per aumento la velocità di marcia, girare la vite di regolazione in senso antiorario. Per ridurre la velocità di marcia, girare la vite di regolazione in senso orario. (Fig. 45)

Se l'unità risulta lenta ancèsùo la regolazione, consultare un'officina autorizzata per far sostituire la cinghia di trasmissione.

Trasporto, stoccaggio e smaltimento

Trasporto e conservazione

• Per trasportare e conservare il prodotto e il carburante, accertarsi che non vi siano perdite o fumi. Scintille o fiamme aperte, provocate ad esempio da dispositivi elettrici o caldaie, posso non innescare un incendio.
  Utilizzare sempre contentitori approvati per la conservazione e il trasporto del carburante.
• Svuotare il serbatoio del carburante e il serbatoio del carburatore prima di riporre il prodotto per un lungo periodo di tempo. Smaltire il carburante presso un apposto centro di smaltimento
• Fissare in sicurezza il prodotto durante il trasporto per evitare danni o incidenti.

• Conservare il prodotto in un'area chiusa a chiave per impedire l'accesso a bambini o persone non autorizzate.

• Conservare il prodotto in un luogo asciutto e al riparo dal gelo.

Smaltimento

• Rispettare le norme locali sul riciclaggio e le normative vigenti.
• Smaltire tutte le sostanze chimiche, quali olio motore o soluzione antigelo, presso un centro assistenza o un centro di smaltimento applicabili.
• Quando il prodotto non è più in uso, inviarlo a un rivenditore McCulloch o smaltirlo presso un impianto di ricicchio.
• Smaltire la batteria presso un'officina o un centro specializzato nello smaltimento delle batterie usate.

Dati tecnici

	M46-120RE CL ASSIC	M51-150AWR CLASSIC	M53-150AWR CLASSIC
Motore
Marchio McCulloch McCulloch McCulloch
Cilindrata, cm3	120 150 150
Velocità, giri/min 2900 2900 2900
Potenza nominale motore, kW121	2,0 2,4 2,4
Impianto di accensione
Candela K7RTC K7RTC K7RTC
Distanza tra gli elettrodi, mm 0,7 0,7 0,7
Carburante e sistema di lubrificazione
Capacità serbatoio carburante, litri 1,0 1,0 1,0
Capacità serbatoio olio, litri 0,45 0,53 0,53
Olio motore122	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Peso
Con serbati vuoti, kg 31 33 39,4
Emissioni di rumore123
Livello acustico, misurato dB(A) 96 97 98
Livello acustico, garantito LWA dB(A) 97 98 98
Livelli di rumorosità124
Livello di pressione acustica all'orecchio dell'operatore, dB(A)	83 84 84
Livelli di vibrazioni, ahveq125
Impugnatura, m/s2	3,07 6,66 3,39
Attrezzatura di taglio
Altezza di taglio, mm 30-80 30-90 30-90
Larghezza di taglio, mm 460 510 530
Lama Mulcher 46 Mulcher 51 Mulcher 53
Codice articolo 5811889-10 5041133-10 5811886-10
Capacità del sacco raccoglierba, litri	50 55 55

	M53-174WRE CLASSIC	M53-174ARE CLASSIC
Motore
Marchio	McCulloch	McCulloch
Cilindrata, cm3	174	174
Velocità, giri/min	2900	2900
Potenza nominale motore, kW126	3,0	3,0

122 Utilizzare olio motore di qualità SJ o superiore. Vedere la tabella delle viscosità presente nel manuale del costruttore del motore e selezionare la migliorie viscosità in base alla temperature esterna prevista.
123 Emissioni di rumore nell'ambiente misurate come potenza sonora (L_WA) in base alla direttiva CE 2000/14/CE.
124 Livello di pressione acustica in ottemperanza alla norma ISO 5395. I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A).
125 Livello di vibrazioni in base alla norma ISO 5395. I dati riportati per il livello di vibrazioni presentano una dispersione statistica tipica (deviazione standard) di 0,2m / s^2
126 La potenza nominale del motore indicata corrisponde alla potenza netta media (al rapporto giri/min specificato) di un tipico motore in fase di produzione per il modello di motore misurato alla normativa SAE J1349/ISO1585. I motori per produzione di massa potrebbero presentare un valore diverso da questo. La potenza effettiva del motore installato nel prodotto finale dipende dalla velocità di funzionamento, dalle condizioni ambientali e da altri valori.

	M53-174WRE CLASSIC	M53-174ARE CLASSIC
Impianto di accensione
Candela K7RTC K7RTC
Distanza tra gli elettrodi, mm 0,7 0,7
Carburante e systema di lubrificazione
Capacità serbatoio carburante, litri 1,0 1,0
Capacità serbatoio olio, litri 0,53 0,53
Olio motore127	SAE 30/SAE 10W-30 SAE	30/SAE 10W-30
Peso
Con serbati ovoti, kg 36 36
Emissioni di rumore128
Livello acustico, misurato dB(A) 97 97
Livello acustico, garantito LWA dB(A) 98 98
Livelli di rumorosità129
Livello di pressione acustica all'orecchio dell'operatore, dB(A)	84 84
Livelli di vibrazioni, ahveq130
Impugnatura, m/s2	6,13 6,13
Attrezzatura di taglio
Altezza di taglio, mm 30-90 30-90
Larghezza di taglio, mm	530	530
Lama	Mulcher 53	Mulcher 53
Codice articolo	5811886-10	5811886-10
Capacità del sacco raccoglierba, litri	55 55

Dichiarazione di conformità CE

Contenu della Dichiarazione di conformità CE

Husqvarna AB, SE-561 82 Huskvarna, Svezia, dichiara sotto la propria esclusiva responsabilità che il prodotto indicato:
Descrizione	Rasaerba con operatore a piedi e motore a combustione

127 Utilizzare olio motore di qualità SJ o superiore. Vedere la tabella delle viscosità presente nel manuale del costruttore del motore e selezionare la migliorie viscosità in base alla temperature esterna prevista.
128 Emissioni di rumore nell'ambiente misurate come potenza sonora (L_WA) in base alla direttiva CE 2000/14/CE.
129 Livello di pressione acustica in ottemperanza alla norma ISO 5395. I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A).
130 Livello di vibrazioni in base alla norma ISO 5395. I dati riportati per il livello di vibrazioni presentano una dispersione statistica tipica (deviazione standard) di 0,2m / s^2

Marchio McCulloch
Piattaforma / Tipo / Modello M46	120RE CLASSIC, M51-150AWR CLASSIC, M53-150AWR CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC
Lotto A partire dal numero di seriese	2017
È pienamente conforme alle seguenti norme e direttive UE:
Direttiva/norma Descrizione
2006/42/CE "relativa alle macchine"
2014/30/UE "sulla compatibilità elettromagnetica"
2000/14/CE; 2005/88/CE "sul rumore esterno"
Le nome armonizzate e/o le specifiche tecniche applicate sono le seguenti: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032In conformità alla direttiva 2000/14/CE, Allegato V, i valori per i livelli sonori dichiarati sono riportati nella sezione Dati tecnici del presente manuale e nel documento firmato Dichiarazione di conformità CE.II rasaerba con operatore a piedi e motore a combustione fornito è conformeagli esemplari sottomosti a omologazione.

TURINYS

lvadas. 172

Suga. 173

Surinkimas. 175

Naudojimas 176

Technines prieziuros darbas 177
