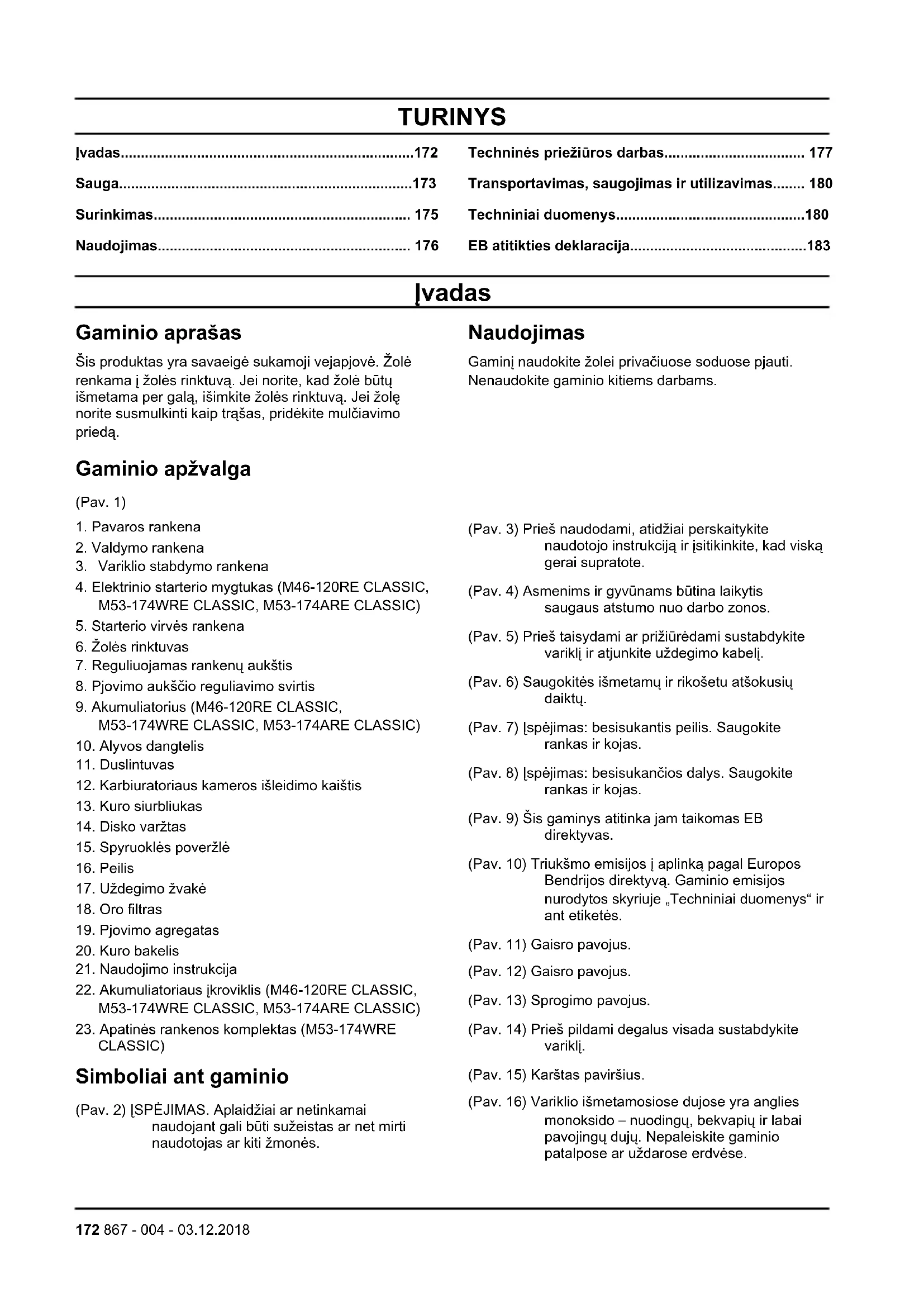

NAUDOJIMO INSTRUKCIJA M46120RE Classic MCCULLOCH

• Naudojimas p. 176
• Techninės priežiūros darbas p. 177
• Transportavimas, saugojimas ir utilizavimas p. 180
• Techniniai duomenys p. 180
• EB atitikties deklaracija Įvadas Gaminio aprašas Šis produktas yra savaeigė sukamoji vejapjovė. Žolė renkama į žolės rinktuvą. Jei norite, kad žolė būtų išmetama per galą, išimkite žolės rinktuvą. Jei žolę norite susmulkinti kaip trąšas, pridėkite mulčiavimo priedą. Naudojimas Gaminį naudokite žolei privačiuose soduose pjauti. Nenaudokite gaminio kitiems darbams. Gaminio apžvalga (Pav. 1) p. 183

5. Starterio virvės rankena

7. Reguliuojamas rankenų aukštis

8. Pjovimo aukščio reguliavimo svirtis

12. Karbiuratoriaus kameros išleidimo kaištis

15. Spyruoklės poveržlė

23. Apatinės rankenos komplektas (M53-174WRE

CLASSIC) Simboliai ant gaminio (Pav. 2) ĮSPĖJIMAS. Aplaidžiai ar netinkamai naudojant gali būti sužeistas ar net mirti naudotojas ar kiti žmonės. (Pav. 3) Prieš naudodami, atidžiai perskaitykite naudotojo instrukciją ir įsitikinkite, kad viską gerai supratote. (Pav. 4) Asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo darbo zonos. (Pav. 5) Prieš taisydami ar prižiūrėdami sustabdykite variklį ir atjunkite uždegimo kabelį. (Pav. 6) Saugokitės išmetamų ir rikošetu atšokusių daiktų. (Pav. 7) Įspėjimas: besisukantis peilis. Saugokite rankas ir kojas. (Pav. 8) Įspėjimas: besisukančios dalys. Saugokite rankas ir kojas. (Pav. 9) Šis gaminys atitinka jam taikomas EB direktyvas. (Pav. 10) Triukšmo emisijos į aplinką pagal Europos Bendrijos direktyvą. Gaminio emisijos nurodytos skyriuje „Techniniai duomenys“ ir ant etiketės. (Pav. 11) Gaisro pavojus. (Pav. 12) Gaisro pavojus. (Pav. 13) Sprogimo pavojus. (Pav. 14) Prieš pildami degalus visada sustabdykite variklį. (Pav. 15) Karštas paviršius. (Pav. 16) Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingų dujų. Nepaleiskite gaminio patalpose ar uždarose erdvėse. 172 867 - 004 - 03.12.2018(Pav. 17) Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingų dujų. Nepaleiskite gaminio patalpose ar uždarose erdvėse. Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitų komercinių teritorijų sertifikavimo reikalavimams. EU V PERSPĖJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinimą. Gaminio patikimumas Kaip nurodyta atsakomybės už gaminį įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;

gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;

• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;

• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas; Sauga Saugos ženklų reikšmės Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias instrukcijos dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų. Pasižymėkite: Naudojama pateikti daugiau, nei būtina esamoje situacijoje, informacijos. Bendrieji saugos nurodymai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.

• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.

Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami darbą pasitarkite su „McCulloch“ pardavimo atstovu.

• Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.

• Rūpinkitės gaminio švara. Įsitikinkite, kad aiškiai perskaitėte ženklus ir lipdukus.

Neleiskite kitiems naudotis gaminiu, jei neįsitikinote, kad jie perskaitė ir suprato naudojimo instrukcijos turinį.

• Neleiskite gaminio naudoti vaikams.

• Neleiskite gaminio naudoti su instrukcijomis nesusipažinusiems asmenims.

• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.

• Neeksploatuokite gaminio, jeigu esate pavargę, sergate, vartojote alkoholio, narkotikų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinaciją.

• Neeksploatuokite gaminio, jei jis sugadintas.

• Nekeiskite gaminio ir nenaudokite jo, jei jį galėjo pakeisti kiti. Sauga darbo vietoje PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Prieš naudodami gaminį nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakelės ir akmenys.

• Atsitrenkę į pjovimo įrangą objektai gali atšokti ir sužeisti asmenis bei sugadinti daiktus. Šalia esantiems asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo gaminio.

Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rūkas, lyja, pučia stiprus vėjas, stipriai šąla ir gali žaibuoti. Darbas gaminiu blogu oru arba drėgnose ar šlapiose vietose yra varginantis. Blogu oru gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai.

867 - 004 - 03.12.2018 173• Saugokitės asmenų, daiktų ir tam tikrų situacijų

kurios gali neleisti saugiai naudoti gaminio.

• Saugokitės kliūčių, pvz., šaknų, akmenų, šakelių, duobių ir griovių. Aukštoje žolėje kliūtys gali būti nematomos.

Gali būti pavojinga pjauti žolę įkalnėse. Nenaudokite gaminio, jei šlaitas yra statesnis nei 15°.

• Šlaitus pjaukite skersai. Nevažiuokite į viršų ir žemyn.

• Būkite atsargūs artėdami prie nematomų kampų ir daiktų, kurie užstoja vaizdą. Darbo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Gaminį naudokite tik vejų žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.

• Naudokite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 174

• Įsitikinkite, kad žinote, kaip greitai sustabdyti variklį nelaimės atveju.

• Niekada neužveskite variklio uždaroje erdvėje ar netoli degių medžiagų. Variklio išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios gali sukelti gaisrą.

• Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.

• Užtikrinkite, kad peilis neatsitrenktų į tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.

• Jei į peilį atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gaminį. Atjunkite uždegimo kabelį nuo uždegimo žvakės. Patikrinkite, ar gaminys neapgadintas. Pataisykite sugadintas dalis arba remonto darbus perleiskite įgaliotajam techninės priežiūros atstovui.

• Niekada neprijunkite variklio stabdžio rankenos prie rankenos visam laikui, kai variklis veikia.

• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kokių kitų daiktų.

• Visada būkite už gaminio, kai jį naudojate.

• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.

• Dirbant varikliui nepakreipkite gaminio.

• Būkite atsargūs, kai gaminį traukiate atgal.

• Dirbant varikliui nepakelkite gaminio. Jei gaminį turite pakelti, pirmiausia sustabdykite variklį ir atjunkite uždegimo kabelį nuo uždegimo žvakės.

• Naudodami gaminį neikite atgal.

• Veždami įrenginį per zonas be žolės, pvz., žvirgždo, akmenų ir asfalto takelius, sustabdykite variklį.

• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.

Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklį. Draudžiama reguliuoti, kai veikia variklis.

• Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklį ir įsitikinkite, kad pjovimo įranga nesisuka. Naudojimo saugos instrukcijos Asmeninės apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.

• Jei triukšmo lygis viršija 85 dB, naudokite klausos apsaugą

Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.

• Dėvėkite storas, ilgas kelnes.

• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines. Gaminio apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.

• Reguliariai tikrinkite apsaugines priemones. Jei apsauginės priemonės yra pažeistos, pasitarkite su McCulloch techninės priežiūros atstovu. Atlikite pjovimo gaubto patikrą. Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamą sužeidimų pavojų.

• Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių. Variklio stabdymo rankena Variklio stabdžio rankena sustabdo variklį. Atleidus variklio stabdžio rankeną variklis sustoja. Kad patikrintumėte variklio stabdį, paleiskite variklį ir atleiskite variklio stabdžio rankeną. Jei variklis nesustoja per 3 sekundes, paprašykite, kad įgaliotasis „McCulloch“ techninės priežiūros atstovas sureguliuotų variklio rankeną. (Pav. 18) 174 867 - 004 - 03.12.2018Duslintuvas Duslintuvas iki minimumo sumažina triukšmo lygį ir nukreipia nuo naudotojo variklio išmetamąsias dujas. Nenaudokite gaminio, jei nėra duslintuvo arba jis yra pažeistas. Esant pažeistam duslintuvui padidėja triukšmo lygis ir kyla gaisro pavojus. PERSPĖJIMAS: Darbo metu ir tada, kai variklis veikia tuščiąja eiga, duslintuvas labai įkaista ir kurį laiką išlieka karštas. Elkitės atsargiai su degiomis medžiagomis ir (arba) garais, kad išvengtumėte gaisro. Duslintuvo patikra

• Norėdami įsitikinti, kad duslintuvas yra tinkamai pritvirtintas ir nėra pažeistas, jį tikrinkite reguliariai. Degalų naudojimo sauga PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujamą kurą / alyvą ir palaukite, kol gaminys išdžius.

Neapsipilkite kūno kuru, nes jis gali sužaloti. Apsipylę kūną kuru, jį nusiplaukite muilu ir vandeniu.

• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysčiai.

• Atsargiai elkitės su kuru. Kuras yra degus, o jo garai – sprogūs, todėl neatsargiai elgiantis galima susižaloti arba žūti.

• Neįkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vedinimu.

• Nerūkykite greta kuro arba variklio.

• Nedėkite šiltų objektų greta kuro arba variklio.

• Nepilkite kuro, kai variklis užvestas.

• Prieš pildami kurą įsitikinkite, ar variklis ataušęs.

• Prieš pildami kurą lėtai atidarykite kuro bakelio dangtelį ir atsargiai išleiskite slėgį.

• Nepilkite į variklį kuro būdami patalpoje. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.

• Stipriai užsukite kuro bakelio dangtelį. Nepakankamai stipriai užsukus kuro bakelį kyla gaisro pavojus.

Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m / 10 pėdų nuo vietos, kurioje pylėte kurą.

• Nepripilkite sklidino kuro bakelio. Šildamas kuras plečiasi. Palikite vietos kuro bakelio viršuje. Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingų dujų. Nepaleiskite variklio patalpose ar uždarose erdvėse.

• Prieš atlikdami techninę gaminio priežiūrą, sustabdykite variklį ir atjunkite uždegimo kabelį nuo uždegimo žvakės.

Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

• Gamintojo nepatvirtinti priedai ir gaminio pakeitimai gali rimtai ar net mirtinai sužeisti. Nekeiskite gaminio. Visada naudokite tik gamintojo patvirtintus priedus.

• Jei techninė priežiūra atliekama netinkamai ir nereguliariai, padidėja sužeidimų ir žalos gaminiui pavojus.

• Atlikite tik savininko vadove nurodytus techninės priežiūros darbus. Visus kitus techninės priežiūros darbus turi atlikti patvirtintas „McCulloch“ techninės priežiūros atstovas.

• Patvirtintas „McCulloch“ techninės priežiūros atstovas turi reguliariai atlikti gaminio techninę priežiūrą.

• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis. Surinkimas Rankenos surinkimas modelyje M51-150AWR CLASSIC,

1. Sulygiuokite rankenos apačioje esančias varžtų

angas su rankenos mechanizme esančiomis varžtų angomis.

2. Prisukite varžtus, poveržles ir rankenėles. (Pav. 19)

3. Iki galo priveržkite rankenėles.

4. Kabelius prie rankenos pririškite raišteliais. (Pav. 20)

Pasižymėkite: Įsitikinkite, kad kabeliai nėra per daug įtempti.

5. Norėdami nustatyti rankenos aukštį, atleiskite

apatines rankenėles, sureguliuokite rankenos aukštį ir visiškai priveržkite rankenėles. (Pav. 21)

- 03.12.2018 175Norėdami sumontuoti starterio lynelį

1. Pritvirtinkite kilpą prie starterio virvės ir T formos

rankenėlės. Nepriveržkite iki galo. (Pav. 22)

2. Laikykite variklio stabdymo rankeną prispaudę prie

3. Lėtai traukite starterio virvę ir įstatykite į starterio

virvės kilpą. (Pav. 23)

4. Priveržkite T formos rankenėlę. (Pav. 24)

Rankenos surinkimas modelyje M46-120RE CLASSIC ir M53-174WRE CLASSIC Apatinė rankenos dalis

1. Įdėkite apatinės rankenos galinės dalies kaiščius į

angas, kaip parodyta iliustracijoje. Sulygiuokite angas ir prisukite varžtus, poveržles ir rankenėles. (Pav. 25) Apatinė rankenos dalis

1. Sulygiuokite rankenos angas su apatinės rankenos

angomis ir prisukite varžtus, poveržles ir rankenėles. Dešinėje pusėje taip pat pritvirtinkite starterio virvės kilpelę. Iki galo priveržkite rankenėles. (Pav. 26)

2. Patraukite starterio virvės rankeną ir starterio virvę

apsukite aplink starterio virvės kilpelę. (Pav. 27)

Kabelius prie rankenos pririškite raišteliais. (Pav. 20) Pasižymėkite: Įsitikinkite, kad kabeliai nėra per daug įtempti. Žolės rinktuvo montavimas

1. Įdėkite žolės rinktuvo rėmą į medžiaginį žolės krepšį.

Įsitikinkite, kad žolės rinktuvo rėmo rankena yra žolės krepšio viršuje.

Prijunkite žolės krepšio rėmą medžiaginio krepšio krašte esančiais fiksatoriais. (Pav. 28)

3. Pakelkite galinį dangtelį.

4. Prikabinkite žolės rinktuvą prie viršutinio važiuoklės

5. Įdėkite apatinę žolės rinktuvo dalį į žolės išmetimo

kanalą. Mulčiavimo priedo montavimas

1. Pakelkite galinį gaubtą ir išimkite žolės rinktuvą.

2. Įstatykite mulčiavimo priedą į išmetimo kanalą. (Pav.

29) Naudojimas Įvadas PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informaciją. Prieš naudodami gaminį

1. Atidžiai perskaitykite naudojimo instrukciją ir

įsitikinkite, kad viską gerai supratote.

2. Apžiūrėkite pjovimo įrangą ir įsitikinkite, kad ji

tinkamai prijungta ir sureguliuota. Žr. Pjovimo įrangos patikrinimas psl. 178

3. Užpildykite kuro bakelį. Žr.

Norėdami pripildyti degalų psl. 176

4. Pripilkite alyvos bakelį ir patikrinkite alyvos lygį. Žr.

Alyvos lygio tikrinimas psl. 178

Norėdami pripildyti degalų Jei įmanoma, naudokite ekologišką / alkilato benziną. Jei ekologiško / alkilato benzino naudoti negalite, naudokite geros kokybės bešvinį benziną arba benziną su švinu. Naudokite 90 RON arba aukštesnio oktaninio skaičiaus benziną ne Šiaurės Amerikoje (87 AKI Šiaurės Amerikoje) su maks. 10 % etanolio koncentracija (E10). PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON ne Šiaurės Amerikoje (87 AKI Šiaurės Amerikoje). Antraip galima sugadinti gaminį.

1. Lėtai atsukite kuro bakelio dangtelį, kad išleistumėte

2. Lėtai pilkite iš degalų kanistro. Jei išliejate kurą,

nuvalykite jį audiniu ir palaukite, kol kuras išdžius.

3. Nuvalykite sritį aplink kuro bakelio dangtelį.

4. Stipriai užsukite kuro bakelio dangtelį.

Nepakankamai stipriai užsukus kuro bakelį kyla gaisro pavojus.

5. Prieš pradėdami darbą patraukite gaminį mažiausiai

3 m (10 pėdų) nuo vietos, kurioje pylėte kurą. Pjovimo aukščio nustatymas

1. Kad padidintumėte pjovimo aukštį, pjovimo aukščio

svirtį palenkite atgal.

2. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio

svirtį palenkite į priekį. (Pav. 30) PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus. Įrenginio paleidimas

• Įsitikinkite, kada uždegimo kabelis prijungtas prie uždegimo žvakės. 176 867 - 004 - 03.12.2018• M53-150AWR CLASSIC ir M51-150AWR CLASSIC: Pirmą kartą paleisdami įrenginį paspauskite kuro siurbliuką 5 kartus. Kitą kartą paleisdami įrenginį, kai variklis šaltas, paspauskite kuro siurbliuką 3 dartus. Paleidimas rankiniu būdu

1. Būkite už įrenginio.

Laikykite variklio stabdymo rankeną prispaudę prie rankenos. (Pav. 31)

3. Dešine ranka laikykite starterio lynelį.

4. Lėtai patraukite starterio lynelį, kol pajusite

5. Tada stipriai patraukite, kad paleistumėte variklį.

2. Laikykite variklio stabdymo rankeną prispaudę prie

3. Laikykite nuspaudę elektros starterio mygtuką, kol

variklis užsives. (Pav. 32) Ratų pavaros naudojimas

• Pavaros rankeną pasukite rankenos kryptimi. (Pav. 33)

• Prieš patraukdami produktą atgal, išjunkite pavarą ir pastumkite įrenginį į priekį apie 10cm.

• Atleiskite pavaros rankeną, kad išjungtumėte pavarą, pvz., kai priartėjate prie kliūties. Įrenginio sustabdymas

• Norėdami tik sustabdyti pavarą, atleiskite pavaros rankeną.

• Norėdami išjungti variklį, atleiskite variklio stabdymo rankeną. Gerų rezultatų gavimas

• Visada naudokite pagaląstą peilį. Atšipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.

• Nepjaukite daugiau nei 1/3 žolės ilgio. Pirmiausia nupjaukite nustatę didelį aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.

• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytų dryžiai. Techninės priežiūros darbas Įvadas PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informaciją. Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą. Priežiūros grafikas Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys naudojamas kasdien. Techninės priežiūros informacijos, pažymėtos *, žr. instrukcijas, pateikiamas Gaminio apsauginės priemonės psl. 174

Techninės priežiūros darbas Kasdien Kiekvieną savaitę Kiekvieną mėnesį Atlikti bendrąją apžiūrą X Patikrinti alyvos lygį X Nuvalyti įrenginį X Patikrinti pjovimo įrangą X Patikrinti pjovimo įrangos gaubtą* X

867 - 004 - 03.12.2018 177Techninės priežiūros darbas

Kasdien Kiekvieną savaitę Kiekvieną mėnesį Patikrinti variklio stabdymo rankeną* X Patikrinti ir sureguliuoti pavarą (sankabos laidas) X Patikrinti duslintuvą* X Patikrinti uždegimo žvakę X Pakeisti alyvą (pirmą kartą po 5 naudojimo valandų, tada kas 50 naudo- jimo valandų)

Pakeisti oro filtrą X Patikrinti kuro sistemą X Bendroji apžiūra

• Įsitikinkite, kad gaminio veržlės ir varžtai priveržti. Gaminio valymas iš išorės

Lapus, žolę ir purvą nuvalykite šepečiu.

• Apžiūrėkite ar neužsikišusi oro įsiurbimo anga variklio viršuje.

• Gaminio neplaukite aukšto slėgio plovimo aparatu.

• Jei gaminį valote vandeniu, nepilkite vandens tiesiai ant variklio. Pjovimo įrangos gaubto vidinio paviršiaus valymas

1. Ištuštinkite kuro bakelį.

2. Paverskite įrenginį ant šono ant duslintuvo.

PASTABA: Jei gaminį paversite ant oro filtro, galite sugadinti variklį.

3. Vandeniu apliekite vidinį pjovimo įrangos gaubto

paviršių. Pjovimo įrangos patikrinimas PERSPĖJIMAS: Kad įranga netyčia nepasileistų, ištraukite uždegimo kabelį iš uždegimo žvakės. PERSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo įranga nepažeista ir

neįskilusi. Visada pakeiskite pažeistą pjovimo įrangą.

2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pasižymėkite: Pagalandus peilį jį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti. Peilio keitimas

1. Užfiksuokite peilį medžio bloku.

2. Nusukite peilio tvirtinimo varžtą.

4. Patikrinkite peilio atramą ir peilio tvirtinimo varžtą, ar

5. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis

6. Įdėję naują peilį nukreipkite jo kampus pjovimo

įrangos gaubto kryptimi. (Pav. 35)

7. Įsitikinkite, kad peilis sulygiuotas su peilio veleno

8. Užfiksuokite peilį medžio bloku. Uždėkite spyruoklės

poveržlę ir pritvirtinkite varžtą ir poveržlę 45–60 Nm sukimo momento jėga. (Pav. 36)

9. Ranka pasukite peilį ir patikrinkite, ar jis laisvai

sukasi. PERSPĖJIMAS: Apsimaukite pirštines sunkiam darbui. Peilis labai aštrus ir gali lengvai įpjauti.

10. Paleiskite gaminį, kad išbandytumėte peilį. Jei peilis

netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai. Alyvos lygio tikrinimas PASTABA: Per mažas alyvos kiekis gali sukelti variklio gedimus. Prieš paleisdami gaminį patikrinkite alyvos lygį

1. Pastatykite gaminį ant lygaus paviršiaus.

2. Nusukite alyvos bakelio dangtelį su pridėtu alyvos

Nuvalykite alyvą nuo matuoklės. 178 867 - 004 - 03.12.20184. Visiškai įmerkite alyvos lygio matuoklį į alyvos bakelį, kad tinkamai išsiaiškintumėte alyvos lygį.

5. Ištraukite lygio matuoklę.

Patikrinkite alyvos lygį matuoklio pagalba.

7. Jei alyvos lygis nedidelis, pripilkite variklio alyvos ir

vėl jį patikrinkite. Norėdami įkrauti akumuliatorių (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC) Per sezoną įkraukite akumuliatorių 1–2 kartus. Naudokite pridedamą akumuliatorių įkroviklį.

1. Atidarykite elektrinio starterio dangtelį. (Pav. 37)

2. Prijunkite akumuliatoriaus įkroviklį ir kraukite

akumuliatorių daugiausia 24 valandas. (Pav. 38) Saugiklio tikrinimas (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)

1. Atsukite ir ištraukite 2 akumuliatoriaus laikiklio

2. Atsargiai pasukite akumuliatoriaus laikiklį, kad

akumuliatorius neiškristų.

3. Atidarykite dangtelį ant saugiklių laikiklio. (Pav. 40)

4. Patikrinkite saugiklį. Pakeiskite, jei jis perdegė. (Pav.

5. Grąžinkite akumuliatoriaus laikiklį. Pasirūpinkite, kad

6. Pritvirtinkite akumuliatoriaus laikiklį 2 varžtais.

Variklio alyvos keitimas PERSPĖJIMAS: Iš karto sustabdžius variklį variklio alyva yra labai karšta. Prieš išleisdami variklio alyvą leiskite varikliui atvėsti. Jei užsipilsite variklio alyvos ant odos, nuvalykite ją muilu ir vandeniu.

1. Eksploatuokite gaminį, kol kuro bakelis ištuštės.

2. Nuimkite uždegimo kabelį nuo uždegimo žvakės.

Nuimkite alyvos bakelio dangtelį.

4. Po gaminiu padėkite konteinerį, į kurį surinksite

5. Pakreipkite įrenginį, kad išleistumėte variklio alyvą iš

6. Pripilkite naujos variklio alyvos. Rekomenduojamo

tipo ieškokite Techniniai duomenys psl. 180

7. Patikrinkite alyvos lygį. Žr.

Alyvos lygio tikrinimas psl.

Oro filtras Ilgai naudoto oro filtro negalima iki galo išvalyti. Reguliariai pakeiskite oro filtrą. Pasižymėkite: Visada pakeiskite pažeistą oro filtrą. Popierinio filtro išvalymas

1. Nuimkite popierinio filtro dangtelį ir išimkite popierinį

Sutrenkite filtrą į plokščią paviršių, kad nukristų dalelės. PASTABA: Popierinio filtro nevalykite tirpikliu arba suspaustu oru.

3. Vėl įdėkite filtrą. Įsitikinkite, kad oro filtras visiškai

sandarus oro filtro laikiklyje.

4. Vėl uždėkite oro filtro dangtelį.

Nuimkite oro filtro dangtelį ir išimkite polistirolo filtrą.

2. Polistirolo filtrą nuvalykite muilu ir vandeniu.

3. Nuplaukite polistirolo filtrą švariu vandeniu.

4. Nugręžkite vandenį iš polistirolo filtro ir palikite jį

išdžiūti. PASTABA: Nenaudokite suspausto oro. Jis gali pažeisti polistirolo filtrą.

5. Sutepkite polistirolo filtrą variklio alyva.

6. Nuspauskite polistirolo filtrą švaria šluoste, kad

pašalintumėte nepageidaujamus riebalus.

Vėl įdėkite filtrą. Įsitikinkite, kad oro filtras visiškai sandarus oro filtro laikiklyje.

8. Vėl uždėkite oro filtro dangtelį.

Uždegimo žvakės tikrinimas PASTABA: Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo uždegimo žvakė gali pažeisti gaminį.

• Patikrinkite uždegimo žvakę, jei variklio galingumas mažas, jį sunku paleisti arba jis netinkamai veikia tuščiąja eiga.

• Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodų, laikykitės šių instrukcijų:

Įsitikinkite, kad tinkamai sureguliuotas greitis tuščiąja eiga. b) Įsitikinkite, kad naudojate tinkamą kuro mišinį. c) Patikrinkite, ar oro filtras yra švarus.

• Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite, ar nustatytas tinkamas tarpas tarp elektrodų, žr. Techniniai duomenys psl. 180 . (Pav. 42)

• Esant reikalui pakeiskite uždegimo žvakę.

867 - 004 - 03.12.2018 179Kuro sistemos tikrinimas

• Patikrinkite kuro bakelio dangtelį ir užsandarinkite jį, kad nepažeistumėte.

Patikrinkite kuro žarnelę ir įsitikinkite, kad ji neprateka. Jei kuro žarnelė pažeista, paprašykite, kad techninės priežiūros atstovas ją pakeistų. Sankabos laido reguliavimas (M51-150AWR CLASSIC, M53-150AWR CLASSIC, M53-174ARE CLASSIC) Jei pavara veikia lėtai, būtina sureguliuoti sankabos laidą.

1. Norėdami padidinti pavaros greitį, pasukite

reguliavimo varžtą prieš laikrodžio rodyklę. Pasižymėkite: Jei pavara įjungiama nepatraukus pavaros rankenos, būtina pailginti pavaros laidą.

2. Norėdami pailginti pavaros laidą ir sumažinti pavaros

greitį, pasukite reguliavimo varžtą pagal laikrodžio rodyklę. (Pav. 43) Jei pavara veikia lėtai ją sureguliavus, paprašykite, kad įgaliotas techninės priežiūros atstovas pakeistų pavaros diržą. Sankabos laido reguliavimas (M46-120RE CLASSIC, M53-174WRE CLASSIC) Jei pavara veikia lėtai, būtina sureguliuoti sankabos laidą.

1. Norėdami reguliuoti sankabos troselio ilgį, sankabos

troselį prijunkite skirtingose pavaros rankenos angose. Sutrumpinkite sankabos laidą, kad padidintumėte pavaros greitį. Pailginkite sankabos laidą, kad sumažintumėte pavaros greitį. (Pav. 44) Pasižymėkite: Jei pavara įjungiama nepatraukus pavaros rankenos, būtina pailginti pavaros laidą.

2. Norėdami tik šiek tiek pakoreguoti pavaros greitį,

pasukite reguliavimo varžtą. Norėdami padidinti pavaros greitį, pasukite reguliavimo varžtą prieš laikrodžio rodyklę. Norėdami sumažinti pavaros greitį, pasukite reguliavimo varžtą pagal laikrodžio rodyklę. (Pav. 45) Jei pavara veikia lėtai ją sureguliavus, paprašykite, kad įgaliotas techninės priežiūros atstovas pakeistų pavaros diržą. Transportavimas, saugojimas ir utilizavimas Transportavimas ir laikymas

• Norėdami laikyti ir transportuoti gaminį ir kurą, įsitikinkite, kad jis neprateka ir neskleidžia išmetamųjų dujų. Žiežirbos arba atvira ugnis, pvz., elektriniai įrenginiai arba džiovintuvai, gali sukelti gaisrą.

Laikydami ir transportuodami kurą visada naudokite patvirtintus konteinerius.

• Ištuštinkite kuro bakelį ir karbiuratoriaus kamerą prieš padėdami gaminį laikyti ilgam laikui. Kurą išpilkite tinkamoje šalinimo vietoje.

• Saugiai pritvirtinkite gaminį jį transportuodami, kad nepažeistumėte ir išvengtumėte nelaimingų atsitikimų.

• Laikykite gaminį užrakintoje patalpoje, kad jo nepasiektų vaikai arba neįgalioti asmenys.

• Laikykite gaminį sausoje neužšąlančioje vietoje. Šalinimas

• Laikykitės vietinių atliekų tvarkymo reikalavimų ir galiojančių teisės aktų.

Išpilkite visas chemines medžiagas, pvz., variklio alyvą arba aušinimo skystį techninės priežiūros centre arba tinkamoje šalinimo vietoje.

• Kai gaminys nebenaudojamas, nusiųskite jį „McCulloch“ pardavėjui arba atiduokite į perdirbimo vietą.

• Utilizuokite akumuliatorių techninės priežiūros centre arba išmeskite jį panaudotų akumuliatorių tvarkymo centre. Techniniai duomenys M46-120RE CL ASSIC

SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 Svoris Su tuščiais skysčių bakeliais, kg 31 33 39,4 Skleidžiamas triukšmas

Garso stiprumo lygis, išmatuotas dB (A) 96 97 98 Garso galios lygis, garantuojamas L

Naudotojo ausį veikiantis garso slėgis, dB (A) 83 84 84 Vibracijos lygiai, a hveq

5041133-10 5811886-10 Žolės rinktuvo galia, litrais 50 55 55

Nurodyta variklio galia atitinka to modelio tipinės gamybos būdu pagaminto variklio vidutinę naudingąją ati- duodamą galią (varikliui veikiant nurodytu greičiu), išmatuotą pagal SAE standartą J1349 / ISO1585. Masinės gamybos būdu pagamintų variklių galia gali skirtis. Faktinė gaminyje įmontuoto variklio galia priklausys nuo darbinio greičio, aplinkos sąlygų ir kitų aplinkybių.

Naudokite SJ ar aukštesnės kokybės variklio alyvą. Žiūrėkite klampumo lentelę variklio gamintojo instrukcijoje ir pasirinkite geriausią klampumą, atsižvelgdami į numatomą lauko temperatūrą.

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L

Triukšmo slėgio lygis pagal ISO 5395. Pateikiamų triukšmo slėgio duomenų būdingoji statistinė sklaida (stand- artinis nuokrypis) lygi 1,2 dB (A).

Vibracijos lygis pagal ISO 5395. Pateiktuose vibracijos lygio duomenyse yra 0,2 m/s

tipiška statistinė sklaida (standartinis nuokrypis).

867 - 004 - 03.12.2018 181M53-174WRE CLASSIC M53-174ARE CLASSIC

Variklis Gamintojas „McCulloch“ „McCulloch“ Darbinis tūris, cm

Svoris Su tuščiais skysčių bakeliais, kg 36 36 Skleidžiamas triukšmas

Garso stiprumo lygis, išmatuotas dB (A) 97 97 Garso galios lygis, garantuojamas L

Naudotojo ausį veikiantis garso slėgis, dB (A) 84 84 Vibracijos lygiai, a hveq

Nurodyta variklio galia atitinka to modelio tipinės gamybos būdu pagaminto variklio vidutinę naudingąją ati- duodamą galią (varikliui veikiant nurodytu greičiu), išmatuotą pagal SAE standartą J1349 / ISO1585. Masinės gamybos būdu pagamintų variklių galia gali skirtis. Faktinė gaminyje įmontuoto variklio galia priklausys nuo darbinio greičio, aplinkos sąlygų ir kitų aplinkybių.

Naudokite SJ ar aukštesnės kokybės variklio alyvą. Žiūrėkite klampumo lentelę variklio gamintojo instrukcijoje ir pasirinkite geriausią klampumą, atsižvelgdami į numatomą lauko temperatūrą.

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L

Triukšmo slėgio lygis pagal ISO 5395. Pateikiamų triukšmo slėgio duomenų būdingoji statistinė sklaida (stand- artinis nuokrypis) lygi 1,2 dB (A).

Vibracijos lygis pagal ISO 5395. Pateiktuose vibracijos lygio duomenyse yra 0,2 m/s

tipiška statistinė sklaida (standartinis nuokrypis). 182 867 - 004 - 03.12.2018M53-174WRE CLASSIC M53-174ARE CLASSIC Žolės rinktuvo galia, litrais 55 55 EB atitikties deklaracija EB atitikties deklaracijos turinys Mes, „Husqvarna AB“, SE 561 82 Huskvarna, ŠVEDIJA, savo atsakomybe pareiškiame, kad pateiktas gaminys: Aprašymas Vidaus degimo varikliu varoma savaeigė vejapjovė Gamintojas McCulloch Platforma / tipas / modelis M46-120RE CLASSIC, M51-150AWR CLASSIC, M53-150AWR CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC Partija Serijos numerių data nuo 2017 visiškai atitinka šias ES direktyvas ir reikalavimus: Direktyva / reikalavimas Aprašas 2006/42/EB „dėl mašinų“ 2014/30/ES „dėl elektromagnetinio suderinamumo“ 2000/14/EB; 2005/88/EB „dėl triukšmo lauke“ Taikomi tokie darnieji standartai ir (arba) techninės specifikacijos: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032 Pagal 2000/14/EB direktyvos V priedą nustatytosios garso vertės pateikiamos šios instrukcijos techninių duomenų skyriuje iri pasirašytoje EB atitikties deklaracijoje. Pateikta vidaus degimo varikliu varoma savaeigė vejapjovė atitinka kontrolę praėjusį pavyzdį.

2. Izņemiet asmens skrūvi.

2. Atvienojiet aizdedzes vadu no aizdedzes sveces.
