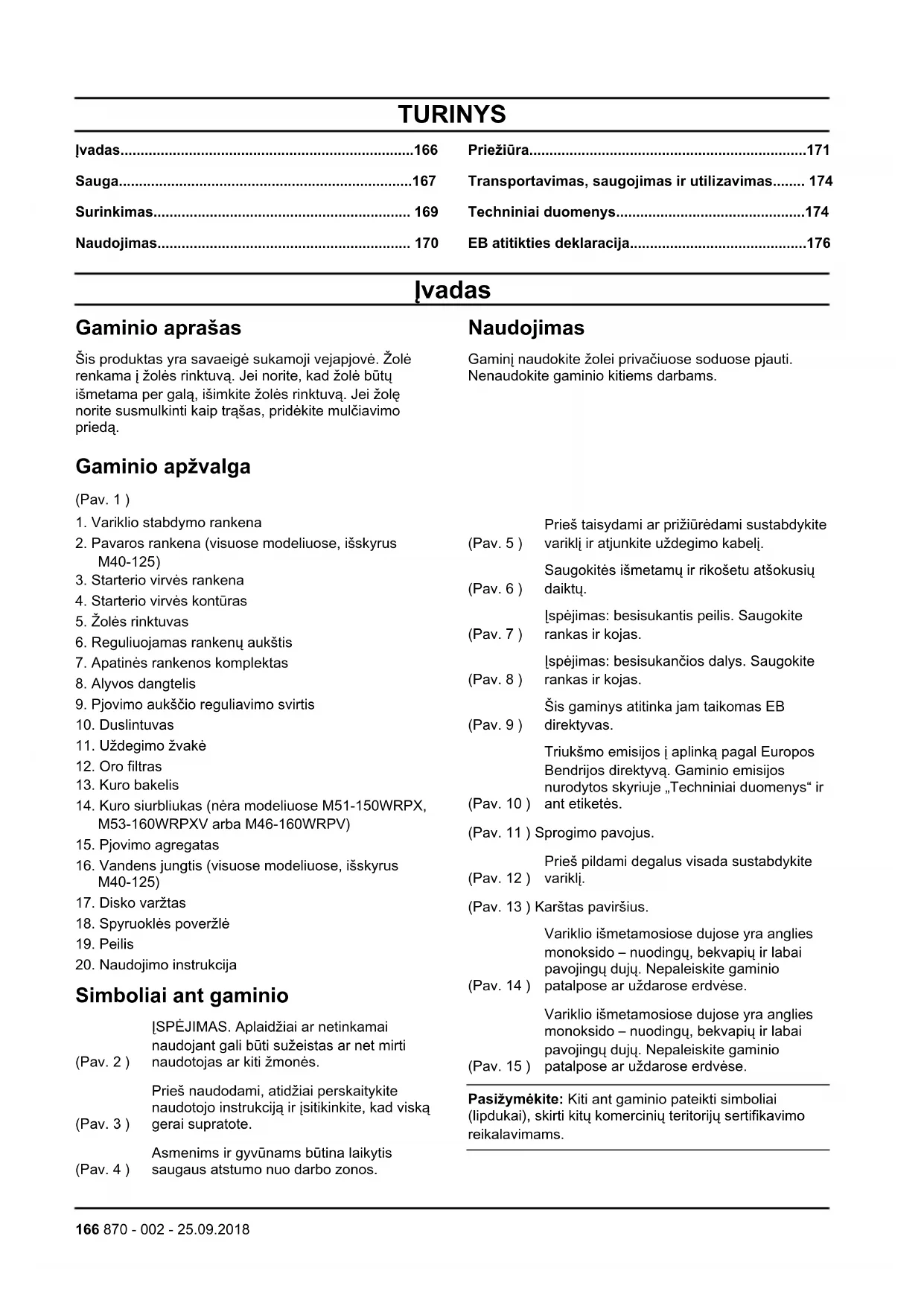

NAUDOJIMO INSTRUKCIJA M51150WRPX MCCULLOCH

LT Operatoriaus vadovas 166-177

Transportavimas, saugojimas ir utilizavimas...... 174

Techniniai duomenys....174

EB atitikties deklaracija....176

Ivadas

Gaminio aprašas

Šis produktas yra savaeigė sukamoji vejapjovė. Žolė renkama į žolės rinktuvą. Jei norite, kad žolė būtų išmetama per galą, išimkite žolės rinktuvą. Jei žolę norite susmulkinti kaip trąšas, pridėkite mulčiavimo priedą.

Gaminio apžvalga

(Pav. 1)

1. Variklio stabdymo rankena
2. Pavaros rankena (visuose modeliuose, išskyrus M40-125)
3. Starterio virvès rankena
4. Starterio virvės kontūras
5. Žolės rinktuvas
6. Reguliuojamas rankenu aukštis
7. Apatinės rankenos komplektas
8. Alyvos dangtelis
9. Pjovimo aukščio reguliavimo svirtis
10. Duslintuvas
11. Uždegimo žvakė
12. Oro filtras
13. Kuro bakelis
14. Kuro siurbliukas (néra modeliuose M51-150WRPX, M53-160WRPXV arba M46-160WRPV)
15. Pjovimo agregatas
16. Vandens jungtis (visuose modeliuose, išskyrus M40-125)
17. Disko varžtas
18. Spyruoklès poveržlé
19. Peilis
20. Naudojimo instrukcija

Simboliai ant gaminio

[SPÉJIMAS. Aplaidžiai ar netinkamai naudojant gali būti sužeistas ar net mirti naudotojas ar kiti žmonės. (Pav. 2 )
Prieš naudodami, atidžiai perskaitykite naudotojo instrukciją ir įsitikinkite, kad viską (Pav. 3) gerai supratote.
Asmenims ir gyvūnams būtina laikytis (Pav. 4) saugaus atstumo nuo darbo zonos.

Naudojimas

Gaminj naudokite žolei privačiuose soduose pjauti. Nenaudokite gaminio kitiems darbams.

Prieš taisydami ar prižiūrėdami sustabdykite (Pav. 5) variklį ir atjunkite uždegimo kabelį.
Saugokitės išmetamų ir rikošetu atšokusių (Pav. 6) daiktų.
Įspėjimas: besisukantis peilis. Saugokite (Pav. 7) rankas ir kojas.
Ispėjimas: besisukančios dalys. Saugokite (Pav. 8) rankas ir kojas.
Šis gaminys atitinka jam taikomas EB (Pav. 9) direktyvas.
Triukšmo emisijos į aplinką pagal Europos Bendrijos direktyvą. Gaminio emisijos nurodytos skyriuje „Techniniai duomenys“ ir (Pav. 10) ant etiketės.

(Pav. 11) Sprogimo pavojus.

Prieš pildami degalus visada sustabdykite (Pav. 12) variklj.

(Pav. 13) Karštas paviršius.

Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingų dujų. Nepaleiskite gaminio (Pav. 14) patalpose ar uždarose erdvėse.

Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingų dujų. Nepaleiskite gaminio (Pav. 15) patalpose ar uždarose erdvėse.

Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitų komercinių teritorijų sertifikavimo reikalavimams.

PERSPĖJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinimą.

Gaminio patikimumas

Kaip nurodyta atsakomybės už gamini įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas.
- gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis.
- gaminys turi kito gamintojo arba gamintojo nepatvirtinta prieda.
- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias instrukcijos dalis.

PERSPÉJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gamini, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų.

Pasižymėkite: Naudojama pateikti daugiau, nei būtina esamoje situacijoje, informacijos.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.
• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.
• Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami darbą pasitarkite su „McCulloch“ pardavimo atstovu.
• Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.

• Rūpinkitės gaminio švara. Įsitikinkite, kad aiškiai perskaitėte ženklus ir lipdukus.

• Neleiskite kitiems naudotis gaminiu, jei nejsitikinote, kad jie perskaitė ir suprato naudojimo instrukcijos turinį.

• Neleiskite gaminio naudoti vaikams.
• Neleiskite gaminio naudoti su instrukcijomis nesusipažinusiums asmenims.
• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Neeksploatuokite gaminio, jeigu esate pavargę, sergate, vartojote alkoholio, narkotikų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinaciją.
• Neeksploatuokite gaminio, jei jis sugadintas.
• Nekeiskite gaminio ir nenaudokite jo, jei jì galèjo pakeisti kiti.

Sauga darbo vietoje

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Prieš naudodami gaminj nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakelės ir akmenys.
• Atsitrenkę i pjovimo iranga objektai gali atšokti ir sužeisti asmenis bei sugadinti daiktus. Šalia esantiems asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo gaminio.
• Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rūkas, lyja, pučia stiprus vėjas, stipriai šala ir gali žaibuoti. Darbas gaminiu blogu oru arba drėgnose ar šlapiose vietose yra varginantis. Blogu oru gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai.
• Saugokitės asmenų, daiktų ir tam tikrų situacijų kurios gali neleisti saugiai naudoti gaminio.
• Saugokitės kliūčių, pvz., šaknu, akmenų, šakelių, duobių ir griovių. Aukštoje žolėje kliūtys gali būti nematomos.
• Gali būti pavojinga pjauti žolę įkalnėse. Nenaudokite gaminio, jei šlaitas yra statesnis nei 15°.
• Šlaitus pjaukite skersai. Nevažiuokite i viršų ir žemyn.

- Būkite atsargūs artėdami prie nematomų kampų ir daiktų, kurie užstoja vaizdą.

Darbo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Gaminj naudokite tik veju žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.
• Naudokite asmenines apsaugines priemones. Žr. Asmeninés apsauginés priemonés psl. 168.
• Niekada neužveskite variklio uždaroje erdvėje ar netoli degių medžiagų. Variklio išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios gali sukelti gaisrą.
• Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.
• Užtikrinkite, kad peilis neatsitrenktų į tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.
• Jei į peilį atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gaminį. Atjunkite uždegimo kabelį nuo uždegimo žvakės. Patikrinkite, ar gaminys neapgadintas. Pataisykite sugadintas dalis arba remonto darbus perleiskite įgaliotajam techninės priežiūros atstovui.
• Niekada neprijunkite variklio stabdžio rankenos prie rankenos visam laikui, kai variklis veikia.
• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kokių kitų daiktų.
• Visada būkite už gaminio, kai jį naudojate.
• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.
• Dirbant varikliui nepakreipkite gaminio.
• Būkite atsargūs, kai gamini traukiate atgal.
• Dirbant varikliui nepakelkite gaminio. Jei gaminj turite pakelti, pirmiausia sustabdykite variklj ir atjunkite uždegimo kabelj nuo uždegimo žvakės.
  • Naudodami gamini neikite atgal.
• Veždami įrenginį per zonas be žolės, pvz., žvirgždo, akmenų ir asfalto takelius, sustabdykite variklj.
• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.
• Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklj. Draudžiama reguliuoti, kai veikia variklis.
• Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklj ir įsitikinkite, kad pjovimo įranga nesisuka.

Naudojimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.
• Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.
  • Dévékite storas, ilgas kelnes.
• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines.

Gaminio apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.
• Reguliariai tikrinkite apsaugines priemones. Jei apsauginės priemonės yra pažeistos, pasitarkite su McCulloch techninės priežiūros atstovu.

Atlikite pjovimo gaubto patikra.

Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamą sužeidimų pavojų.

- Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių.

Variklio stabdymo rankena

Variklio stabdžio rankena sustabdo variklj. Atleidus variklio stabdžio rankeną variklis sustoja.

Kad patikrintumėte variklio stabdį, paleiskite variklį ir atleiskite variklio stabdžio rankeną. Jei variklis nesustoja per 3 sekundes, paprašykite, kad įgaliotasis „McCulloch“ techninės priežiūros atstovas sureguliuotų variklio rankeną.

(Pav. 16)

Duslintuvas

Duslintuvas iki minimumo sumažina triukšmo lygj ir nukreipia nuo naudotojo variklio išmetamąsias dujas.

Nenaudokite gaminio, jei nėra duslintuvo arba jis yra pažeistas. Esant pažeistam duslintuvui padidėja triukšmo lygis ir kyla gaisro pavojus.

PASTABA: Darbo metu ir tada, kai variklis veikia tuščiaja eiga, duslintuvas labai įkaista ir kurį laiką išlieka karštas. Elkitės atsargiai

su degiomis medžiagomis ir (arba) garais, kad išvengtumėte gaisro.

Duslintuvo patikra

- Norėdami įsitikinti, kad duslintuvas yra tinkamai pritvirtintas ir nėra pažeistas, jį tikrinkite reguliariai.

Degalų naudojimo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujamą kurą / alyvą ir palaukite, kol gaminys išdžius.
• Apsipyle drabužius kuru nedelsiant persirenkite.
• Neapsipilkite kūno kuru, nes jis gali sužaloti. Apsipylę kūną kuru, jį nusiplaukite muilu ir vandeniu.
• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysčiai.
• Atsargiai elkitės su kuru. Kuras yra degus, o jo garai – sprogūs, todėl neatsargiai elgiantis galima susižaloti arba žūti.
• Nejkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vedinimu.
• Nerūkykite greta kuro arba variklio.
• Nedėkite šiltų objektų greta kuro arba variklio.
  • Nepilkite kuro, kai variklis užvestas.
• Prieš pildami kurą įsitikinkite, ar variklis ataušęs.
• Prieš pildami kurą lėtai atidarykite kuro bakelio dangtelį ir atsargiai išleiskite slėgį.
• Nepilkite j variklj kuro būdami patalpoje. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.

• Stipriai užsukite kuro bakelio dangtelj. Nepakankamai stipriai užsukus kuro bakelj kyla gaisro pavojus.

• Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m (10 pėdu) nuo vietos, kurioje pylėte kurą.

• Nepripilkite i kuro bakelj pernelyg daug kuro.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingų dujų. Nepaleiskite variklio patalpose ar uždarose erdvėse.
• Prieš atlikdami techninę gaminio priežiūrą, sustabdykite variklį ir atjunkite uždegimo kabelį nuo uždegimo žvakės.
• Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.
  • Gamintojo nepatvirtinti priedai ir gaminio pakeitimai gali rimtai ar net mirtinai sužeisti. Nekeiskite gaminio. Visada naudokite tik gamintojo patvirtintus priedus.
• Jei techninė priežiūra atliekama netinkamai ir nereguliariai, padidėja sužeidimų ir žalos gaminiui pavojus.
• Atlikite tik savininko vadove nurodytus techninės priežiūros darbus. Visus kitus techninės priežiūros darbus turi atlikti patvirtintas „McCulloch“ techninės priežiūros atstovas.
• Patvirtintas „McCulloch“ techninės priežiūros atstovas turi reguliariai atlikti gaminio techninę priežiūrą.
• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis.

Surinkimas

Rankenos surinkimas modelyje M40-125

1. [dėkite apatinės rankenos galinės dalies kaiščius į angas, kaip parodyta iliustracijoje. Sulygiuokite angas ir prisukite varžtus, poveržles ir rankenėles. Iki galo priveržkite rankenėles.(Pav. 17)
2. Sulygiuokite rankenos angas su apatinės rankenos angomis ir prisukite varžtus, poveržles ir rankenėles. Dešinėje pusėje taip pat pritvirtinkite starterio virvės kilpelę. Iki galo priveržkite rankenėles.(Pav. 18)
3. Patraukite starterio virvės rankeną ir starterio lynelį apsukite aplink starterio virvės lynelį.(Pav. 19)
4. Kabelius prie rankenos pririškite raišteliais.(Pav. 20)

Pasižymėkite: [sitikinkite, kad kabeliai nėra per daug įtempti.

Rankenos surinkimas visuose modeliuose, išskyrus M40-125

1. Sulygiuokite rankenos apačioje esančias varžtu angas su rankenos mechanizme esančiomis varžtu angomis. Prisukite varžtus, poveržles ir rankenėles. (Pav. 21)
   a) Modeliuose M53-160WRPXV ir M46-160WRPV taip pat pritvirtinkite rankenos pailginimą.(Pav. 22)

2. Kabelius prie rankenos pririškite raišteliais.(Pav. 23)

Pasižymėkite: [sitikinkite, kad kabeliai nėra per daug įtempti.

1. Norėdami nustatyti rankenos aukštį, atleiskite apatines rankenėles, sureguliuokite rankenos aukštį pakeldami arba nuleisdami ją ir gerai priveržkite rankenėles.

Norèdami sumontuoti starterio lynelj

1. Pritvirtinkite kilpą prie starterio virvės ir T formos rankenėlės. Nepriveržkite iki galo.(Pav. 24)
2. Laikykite variklio stabdymo rankeną prispaudę prie rankenos.
3. Lėtai traukite starterio virve ir įstatykite į starterio virvės kilpą.(Pav. 25)
4. Priveržkite T formos rankenėlę.(Pav. 26)

Žolès rinktuvo montavimas

1. Žolės rinktuvo viršutinę dalį pritvirtinkite prie apatinės žolės rinktuvo dalies.

a) Modelyje M40-125:(Pav. 27)
b) Visuose kituose modeliuose:(Pav. 28 )

1. Pakelkite galinį dangtelį.
2. Pritvirtinkite žolės rinktuvo kabliukus prie viršutinio važiuoklės krašto.(Pav. 29)
3. Idėkite apatinę žolės rinktuvo dalį i žolės išmetimo kanalą.

Mulčiavimo priedo montavimas

Mulčiavimo priedas pateikiamas tik kaip papildoma pasirinktų modelių įranga. Modelio M40-125 negalima naudoti su mulčiavimo priedu.

1. Pakelkite galinį gaubtą ir išimkite žolės rinktuvą.
2. |statykite mulčiavimo prieda i išmetimo kanala.(Pav. 30)

Naudojimas

Ivadas

PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informaciją.

Prieš naudodami gamini

1. Atidžiai perskaitykite naudojimo instrukcija ir jsitikinkite, kad viską gerai supratote.
2. Apžiūrėkite pjovimo įrangą ir įsitikinkite, kad ji tinkamai prijungta ir sureguliuota. Žr. Pjovimo įrangos patikrinimas psl. 172.
3. Užpildykite kuro bakelj. Žr. Norédami pripildyti degalų psl. 170.
4. Pripilkite alyvos bakelj ir patikrinkite alyvos lygj. Žr. Alyvos lygio tikrinimas psl. 172.

Norėdami pripildyti degalų

Jei jmanoma, naudokite ekologišką / alkilato benziną.
Jei ekologiško / alkilato benzino naudoti negalite, naudokite geros kokybės bešvinį benziną arba benziną su švinu, kurio oktaninis skaičius ne mažesnis nei 90.

PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON (87 AKI). Antraip galima sugadinti gaminj.

1. Lėtai atsukite kuro bakelio dangtelį, kad išleistumėte slėgį.
2. Lėtai pilkite iš degalų kanistro. Jei išliejate kurą, nuvalykite jį audiniu ir palaukite, kol kuras išdžius.

3. Nuvalykite sritj aplink kuro bakelio dangtelj.

4. Stipriai užsukite kuro bakelio dangtelį. Nepakankamai stipriai užsukus kuro bakelį kyla gaisro pavojus.

5. Prieš pradėdami darbą patraukite gamini mažiausiai 3 m (10 pėdu) nuo vietos, kurioje pylėte kurą.

Pjovimo aukščio nustatymas

Pasižymėkite: Modelis M40-125 turi kiekvieno rato pjovimo aukščio valdiklj. Nustatykite tą patį visų 4 valdiklių aukštį.

1. Kad padidintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite atgal.
2. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite į priekį.(Pav. 31)

PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus.

Irenginio paleidimas

1. [sitikinkite, kada uždegimo kabelis prijungtas prie uždegimo žvakės.
2. Visuose modeliuose išskyrus M51-150WRPX ir M53-160WRPXV: Pirmą kartą paleisdami įrenginį paspauskite kuro siurbliuką 5 kartus. Kitą kartą paleisdami įrenginį, kai variklis šaltas, paspauskite kuro siurbliuką 3 dartus.
3. Būkite už įrenginio.
4. Laikykite variklio stabdymo rankeną prispaudę prie rankenos.(Pav. 32)

5. Dešine ranka laikykite starterio lynelj.

6. Lėtai patraukite starterio lynelį, kol pajusite pasipriešinimą.

7. Tada stipriai patraukite, kad paleistumete variklj.

Ratų pavaros naudojimas (visuose modeliuose, išskyrus M40-125)

• Pavaros rankeną pastumkite rankenos kryptimi.(Pav. 33)
• Prieš patraukdami produktą atgal, išjunkite pavarą ir pastumkite irenginį i priekį apie 10 cm.
• Atleiskite pavaros rankeną, kad išjungtumėte pavarą, pvz., kai priartėjate prie kliūties.

Irenginio sustabdymas

• Norėdami tik sustabdyti pavarą, atleiskite pavaros rankeną.
• Norėdami išjungti variklį, atleiskite variklio stabdymo rankeną.

Gaminio padėjimas saugoti

Pasižymėkite: Vertikalioje padėtyje galima saugoti tik modelius M53-160WRPXV ir M46-160WRPV. Šie modeliai turi variklius, specialiai sukurtus laikyti vertikaliai.

1. [sitikinkite, kad pritvirtinti rankenos pailginimai. Žr. Rankenos surinkimas visuose modeliuose, išskyrus M40-125 psl. 169.

2. Pjovimo aukščio reguliavimo svirtį nustatykite į aukščiausią padėtį.

3. Atleiskite apatines rankenėles ir palenkite rankeną i priekį.(Pav. 34)
4. Priveržkite apatines rankenėles, kad užfiksuotumėte rankeną sulenktoje padėtyje.(Pav. 35)
5. Pakelkite gamini i saugojimo padėti.(Pav. 36)
6. Pjovimo aukščio reguliavimo svirti nustatykite i vidutinę padėti.
7. Norėdami atkurti gaminio veikimo padėti, viską atlikite priešinga tvarka.

Gerų rezultatų gavimas

• Visada naudokite pagaląstą peilj. Atšipęs peilis netaisyklingai nupjauna ir żolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.
• Nepjaukite daugiau nei 1/3 žolės ilgio. Pirmiausia nupjaukite nustatę didelį aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.
• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytų dryžiai.

Priežiūra

Ivadas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informacija.

Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą.

Priežiūros grafikas

Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys naudojamas kasdien.

Techninės priežiūros informacijos, pažymėtos *, žr. instrukcijas, pateikiamas Gaminio apsauginės priemonės psl. 168.

Techninės priežiūros darbas	Kasdien	Kiekvieną savaitę	Kiekvieną mėnesį
Atlikti bendrają apžiūrą X
Patikrinti alyvos lygį X
Nuvalyti įrenginį X
Patikrinti pjovimo įrangą X
Patikrinti pjovimo įrangos gaubtą* X
Patikrinti variklio stabdymo rankeną* X
Patikrinti ir sureguliuoti pavarą (sankabos laidas) X
Patikrinti duslintuvą* X
Patikrinti uždegimo žvakę X
Pakeisti alyvą (pirmą kartą po 5 naudojimo valandų, tada kas 50 naudo-jimo valandų)			X
Pakeisti oro filtrą X
Patikrinti kuro sistemą X

Bendroji apžiūra

- Isitikinkite, kad gaminio veržlės ir varžtai priveržti.

Gaminio valymas iš išorės

• Lapus, žolę ir purvą nuvalykite šepečiu.
- Apžiūrėkite ar neužsikišusi oro įsiurbimo anga variklio viršuje.
- Gaminio neplaukite aukšto slėgio plovimo aparatu.
- Jei gaminj valote vandeniu, nepilkite vandens tiesiai ant variklio.

Pjovimo įrangos gaubto vidinio paviršiaus valymas

1. Ištuštinkite kuro bakelj.
2. Paverskite jrenginj ant šono ant duslintuvo.

PASTABA: Jei gamini paversite ant oro filtro, galite sugadinti varikli.

1. Vandeniu apliekite vidinį pjovimo įrangos gaubto paviršių.

Pjovimo įrangos patikrinimas

PERSPĖJIMAS: Kad įranga netyčia nepasileistų, ištraukite uždegimo kabelį iš uždegimo žvakės.

PERSPÉJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo įranga nepažeista ir nejskilusi. Visada pakeiskite pažeistą pjovimo įrangą.
2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pasižymėkite: Pagalandus peilį jį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį.

Leiskite techninės priežiūros centro darbuotojams nuspresti, ar peilį dar galima galąsti, ar jau reikia keisti.

Peilio keitimas

1. Užfiksuokite peilį medžio bloku. (Pav. 37)
2. Nusukite peilio tvirtinimo varžta.
3. Nuimkite peilj.
4. Patikrinkite peilio atramą ir peilio tvirtinimo varžtą, ar jie nepažeisti.
5. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis nesulenktas.
6. [dėję naują peilį nukreipkite jo kampus pjovimo įrangos gaubto kryptimi.(Pav. 38)
7. Isitikinkite, kad peilis sulygiuotas su peilio veleno centru.
8. Užfiksuokite peilį medžio bloku. Uždėkite spyruoklės poveržlę ir pritvirtinkite varžtą ir poveržlę 45–60 Nm sukimo momento jėga.(Pav. 39)
9. Ranka pasukite peilj ir patikrinkite, ar jis laisvai sukasi.

PERSPĖJIMAS: Apsimaukite pirštines sunkiam darbui. Peilis labai aštrus ir gali lengvai ipjauti.

1. Paleiskite gaminj, kad išbandytumėte peilj. Jei peilis netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai.

Alyvos lygio tikrinimas

PASTABA: Per mažas alyvos kiekis gali sukelti variklio gedimus. Prieš paleisdami gamini patikrinkite alyvos lygi

1. Pastatykite gamini ant lygaus paviršiaus.
2. Nusukite alyvos bakelio dangtelj su pridètu alyvos lygio matuokliu.
3. Nuvalykite alyvą nuo matuoklės.

4. Visiškai įmerkite alyvos lygio matuoklį į alyvos bakelį, kad tinkamai išsiaiškintumėte alyvos lygi.

5. Ištraukite lygio matuoklę.

6. Patikrinkite alyvos lygi matuoklio pagalba.
7. Jei alyvos lygis nedidelis, pripilkite variklio alyvos ir vėl jį patikrinkite.

Variklio alyvos keitimas

PERSPÉJIMAS: Iš karto sustabdžius varikli variklio alyva yra labai karšta. Prieš išleisdami variklio alyvą leiskite varikliui atvěsti. Jei užsipilsite variklio alyvos ant odos, nuvalykite ją muilu ir vandeniu.

1. Eksploatuokite gaminj, kol kuro bakelis ištuštės.
2. Nuimkite uždegimo kabelj nuo uždegimo žvakės.
3. Nuimkite alyvos bakelio dangtelj.
4. Po gaminiu padėkite konteinerį, į kurį surinksite variklio alyvą.
5. Pakreipkite įrenginį, kad išleistumėte variklio alyvą iš alyvos bakelio.
6. Pripilkite naujos variklio alyvos. Rekomenduojamo tipo ieškokite Techniniai duomenys psl. 174.
7. Patikrinkite alyvos lygi. Žr. Alyvos lygio tikrinimas psl. 172.

Oro filtras

Ilgai naudoto oro filtro negalima iki galo išvalyti. Reguliariai pakeiskite oro filtrą.

Pasižymėkite: Visada pakeiskite pažeistą oro filtrą.

Popierinio filtro išvalymas

1. Nuimkite popierinio filtro dangtelj ir išimkite popierinj filtrą.
2. Sutrenkite filtrą i plokščią paviršių, kad nukristų dalelės.

PASTABA: Popierinio filtro nevalykite tirpikliu arba suspaustu oru.

1. Vèl jdèkite filtrą. Isitikinkite, kad oro filtras visiškai sandarus oro filtro laikiklyje.

2. Vèl uždėkite oro filtro dangtelį.

Polistirolo filtro valymas

1. Nuimkite oro filtro dangtelj ir išimkite polistirolo filtrą.
2. Polistirolo filtrą nuvalykite muilu ir vandeniu.
3. Nuplaukite polistirolo filtrą švariu vandeniu.
4. Nugrežkite vandenį iš polistirolo filtro ir palikite jį išdžiūti.

PASTABA: Nenaudokite suspausto oro. Jis gali pažeisti polistirolo filtrą.

1. Sutepkite polistirolo filtrą variklio alyva.
2. Nuspauskite polistirolo filtrą švaria šluoste, kad pašalintumėte nepageidaujamus riebalus.
3. Vèl jdèkite filtrą. Isitikinkite, kad oro filtras visiškai sandarus oro filtro laikiklyje.
4. Vél užděkite oro filtro dangtelj.

Uždegimo žvakės tikrinimas

PASTABA: Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo uždegimo žvakė gali pažeisti gaminį.

• Patikrinkite uždegimo žvakę, jei variklio galingumas mažas, jj sunku paleisti arba jis netinkamai veikia tuščiaja eiga.
• Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodu, laikykitės šių instrukcijų:
  a) Isitikinkite, kad tinkamai sureguliuotas greitis tuščiaja eiga.
  b) [sitikinkite, kad naudojate tinkamą kuro mišinį.
  c) Patikrinkite, ar oro filtras yra švarus.
• Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite, ar nustatytas tinkamas tarpas tarp elektrodų, žr. Techniniai duomenys psl. 174(Pav. 40)
• Esant reikalui pakeiskite uždegimo žvakę.

Kuro sistemos tikrinimas

• Patikrinkite kuro bakelio dangtelj ir užsandarinkite jj, kad nepažeistumėte.
• Patikrinkite kuro žarnelę ir jsitikinkite, kad ji neprateka. Jei kuro žarnelę pažeista, paprašykite, kad techninės priežiūros atstovas ją pakeistų.

Sankabos laido reguliavimas

Jei pavara veikia lėtai, būtina sureguliuoti sankabos laidą.

1. Norėdami sureguliuoti sankabos laido ilgį, pritvirtinkite jį prie skirtingų pavaros rankenos angų. Sutrumpinkite sankabos laidą, kad padidintumėte pavaros greitį. Pailginkite sankabos laidą, kad sumažintumėte pavaros greitį.(Pav. 41)

Pasižymėkite: Jei pavara jungiama nepatraukus pavaros rankenos, būtina pailginti pavaros laidą.

1. Norėdami tik šiek tiek pakoreguoti pavaros greitį, pasukite reguliavimo varžtą. Norėdami padidinti pavaros greitį, pasukite reguliavimo varžtą prieš laikrodžio rodyklę. Norėdami sumažinti pavaros greitį, pasukite reguliavimo varžtą pagal laikrodžio rodyklę.(Pav. 42)

Jei pavara veikia lėtai ją sureguliavus, paprašykite, kad įgaliotas techninės priežiūros atstovas pakeistų pavaros diržą.

Transportavimas, saugojimas ir utilizavimas

Transportavimas ir laikymas

• Norėdami laikyti ir transportuoti gaminį ir kurą, įsitikinkite, kad jis neprateka ir neskleidžia išmetamųjų dujų. Žiežirbos arba atvira ugnis, pvz., elektriniai įrenginiai arba džiovintuvai, gali sukelti gaisrą.
• Laikydami ir transportuodami kurą visada naudokite patvirtintus konteinerius.
• Ištuštinkite kuro bakelį prieš padėdami gaminį laikyti ilgam laikui. Kurą išpilkite tinkamoje šalinimo vietoje.

• Saugiai pritvirtinkite gamini jj transportuodami, kad nepažeistumėte ir išvengtumėte nelaimingų atsitikimų.

• Laikykite gamini užrakintoje patalpoje, kad jo nepasiektų vaikai arba neigalioti asmenys.

• Laikykite gaminj sausoje neužšalančioje vietoje.

Šalinimas

• Laikykitės vietinių atliekų tvarkymo reikalavimų ir galiojančių teisės aktų.
• Išpilkite visas chemines medžiagas, pvz., variklio alyvą arba kurą techninės priežiūros centre arba tinkamoje šalinimo vietoje.
• Kai gaminys nebenaudojamas, nusiųskite jį „McCulloch“ pardavėjui arba atiduokite į perdirbimo vietą.

Techniniai duomenys

	M40-125 M46-125R M	46-140WR
Variklis
Gamintojas „Briggs & Stratton“ „Briggs & Stratton“	„Briggs & Stratton“
Darbinis tūris, cm3	125 125 140
Greitis, aps. / min 2900 2900 2900
Nominali variklio galia, kW131	1,6 1,6 1,9
Uždegimo sistema
Uždegimo žvakė RC12YC RC12YC RC12YC
Tarpas tarp elektrodų, mm 0,5 0,5 0,5
Kuro / tepimo sistema
Kuro bakelio talpa, litrai 0,8 0,8 0,8
Variklio alyva132	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Svoris
Su tuščiais skysčių bakeliais, kg 24 30 31
Skleidžiamas triukšmas133
Garso stiprumo lygis, išmatuotas dB (A) 93 95	96
Garso galios lygis, garantuojamas LWA dB (A)	94 96 96
Garso lygiai ^134
Naudotojo ausj veikiantis garso slėgis, dB (A)	80 82 82
Vibracijos lygiai, ahveq ^135
Rankena, m/s ^2	14,75 15.68 7,08
Pjovimo įranga
Pjovimo aukštis, mm 20-75 30–80 30–80
Pjovimo plotis, mm 400 460 460
Peilis Combi 40 Combi 46 Combi 46
Gaminio numeris 5871590-10 Nuo 5811889 iki	10 Nuo 5811889 iki 10
Žolės rinktuvo galia, litrais 50 50 50

	M46-160WRPV	M51-150WRPX	M53-160WRPXV
Variklis
Gamintojas	„Briggs & Stratton“	„Briggs & Stratton“	„Briggs & Stratton“
Darbinis tūris, cm3	163 150 163
Greitis, aps. / min	2900	2900	2900
Nominali variklio galia, kW136	2.5	2.3	2,5
Uždegimo sistema
Uždegimo žvakė	RC12YC RJ19LMC	RC12YC
Tarpas tarp elektrodu, mm	0,5	0,5	0,5
Kuro / tepimo sistema
Kuro bakelio talpa, litrai	0,8	0,8	0,8
Variklio alyva137	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Svoris
Su tuščiais skysčių bakeliais, kg	32 33 34
Skleidžiamas triukšmas138
Garso stiprumo lygis, išmatuotas dB (A)	95 97 98
	M46-160WRPV M51-1	50WRPX M53-160WRP	XV
Garso galios lygis, garantuojamas L_WA dB (A)	96 98 98
Garso lygiai^139
Naudotojo ausj veikiantis garso slėgis, dB (A)	82 84 84
Vibracijos lygiai, a_hveq^140
Rankena, m/s2	9,39 5,55 8,36
Pjovimo jranga
Pjovimo aukštis, mm 30–80 30-90 30–70
Pjovimo plotis, mm 460 510 530
Peilis Combi 46 PX3 PX3
Gaminio numeris Nuo 5811889 iki 10 5802585-02 5811886-10
Žolės rinktuvo galia, litrais 50 60 60

EB atitikties deklaracija

EB atitikties deklaracijos turinys

Mes, „Husqvarna AB“, SE 561 82 Huskvarna, ŠVEDIJA, savo atsakomybe pareiškiame, kad pateiktas gaminys:
Aprašymas	Vidaus degimo varikliu varoma savaeigė vejapjovė
Gamintojas	McCulloch
Platforma / tipas / modelis	M40-125, M46-125R, M46-140WR, M46-160WRPV, M51-150WRPX,M53-160WRPXV
Partija	Serijos numerių data nuo 2017
visiškai atitinka šias ES direktyvas ir reikalavimus:
Direktyva / reikalavimas	Aprašas
2006/42/EB	„dėl mašinų“
2014/30/ES	„dėl elektromagnetinio suderinamumo“
2000/14/EB; 2005/88/EB	„dėl triukšmo lauke“

Taikomi tokie darnieji standartai ir (arba) techninės specifikacijos: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032

Pagal 2000/14/EB direktyvos V priedą nustatytosios garso vertės pateikiamos šios instrukcijos techninių duomenų skyriuje iri pasirašytoje EB atitikties deklaracijoje.

Pateikta vidaus degimo varikliu varoma savaeigė vejapjovė atitinka kontrolę praėjusi pavyzdį.

Saturs

levads....178

Drošība.... 179

Montāža.... 181

Darbība.... 182
