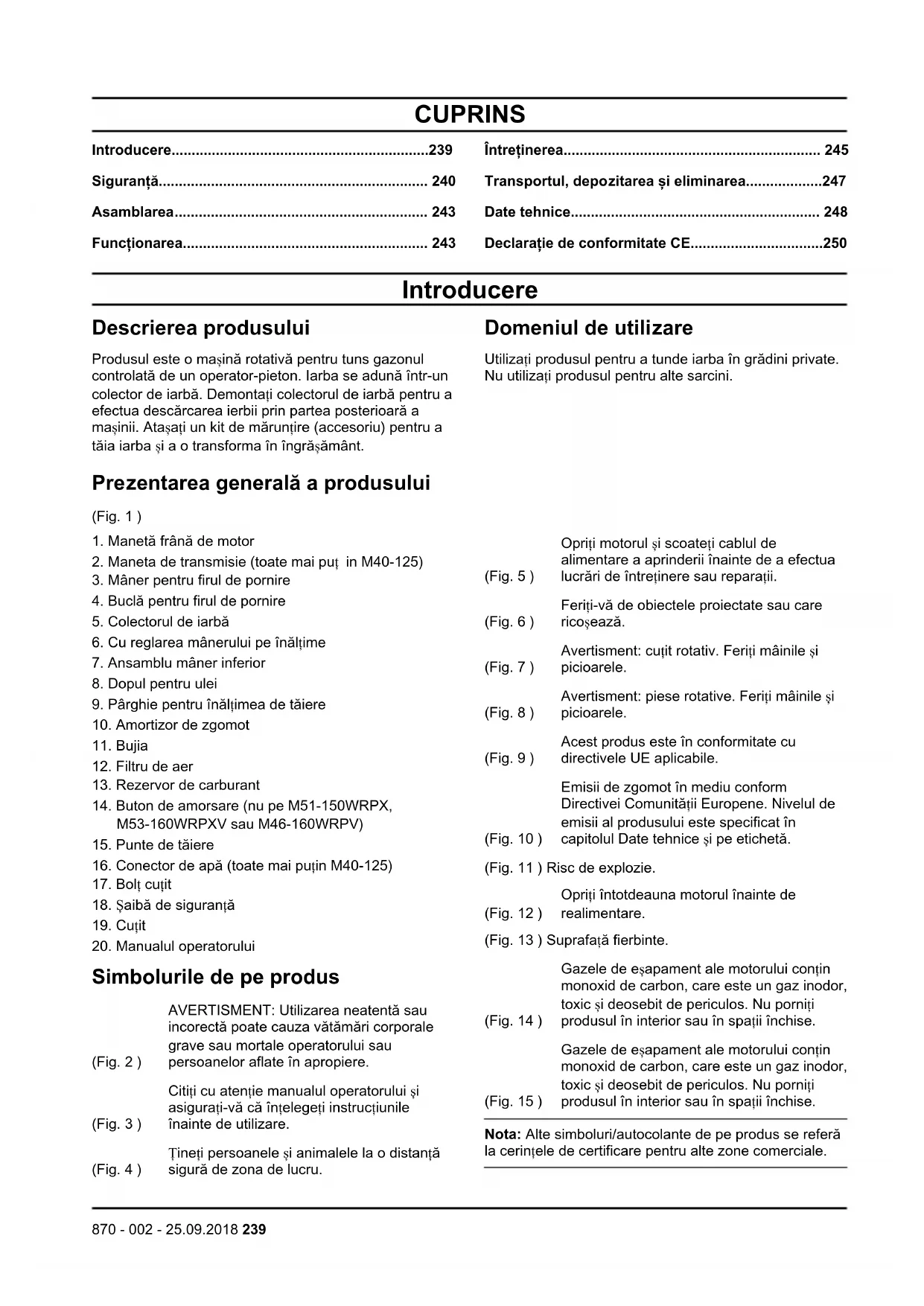

MANUAL DE UTILIZARE M51150WRPX MCCULLOCH

Întreținerea.... 245

Transportul, depozitarea și eliminarea....247

Date tehnice.... 248

Declaratie de conformitate CE....250

Introducere

Descrierea produsului

Produsul este o mașină rotativă pentru tuns gazonul controlată de un operator-pieton. Iarba se adună într-un colector de iarbă. Demontați colectorul de iarbă pentru a efectua descărcarea ierbii prin partea posterioară a mașinii. Atașați un kit de mărunțire (accesoriu) pentru a tăia iarba și a o transforma în îngrășământ.

Prezentarea generală a produsului

(Fig. 1)

1. Manetă frână de motor
2. Maneta de transmisie (toate mai puț in M40-125)
3. Mâner pentru firul de pornire
4. Buclă pentru firul de pornire
5. Colectorul de iarbă
6. Cu reglarea mânerului pe înălțime
7. Ansamblu mâner inferior
8. Dopul pentru ulei
9. Pârghie pentru înălțimea de tăiere
10. Amortizor de zgomot
11. Bujia
12. Filtru de aer
13. Rezervor de carburant
14. Buton de amorsare (nu pe M51-150WRPX, M53-160WRPXV sau M46-160WRPV)
15. Punte de tăiere
16. Conector de apă (toate mai puțin M40-125)
17. Bolt cutit
18. Șaibă de siguranță
19. Cuțit
20. Manualul operatorului

Simbolurile de pe produs

AVERTISMENT: Utilizarea neatentă sau incorrectă poate cauza vătămări corporale grave sau mortale operatorului sau persoanelor aflate în apropiere. (Fig. 2 )

Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare. (Fig. 3)

Tineți persoanele și animalele la o distanță (Fig. 4 ) sigură de zona de lucru.

Domeniul de utilizare

Utilizați produsul pentru a tunde iarba în grădini private. Nu utilizați produsul pentru alte sarcini.

Opriți motorul și scoateți cablul de alimentare a aprinderii înainte de a efectua lucrări de întreținere sau reparații. (Fig. 5)

Feriți-vă de obiectele proiectate sau care (Fig. 6) ricoșează.

Avertisment: cuțit rotativ. Feriți mâinile și (Fig. 7 ) picioarele.

Avertisment: piese rotative. Feriți mâinile și (Fig. 8) picioarele.

Acest produs este în conformitate cu directivele UE aplicabile. (Fig. 9)

Emisii de zgomot în mediu conform Directivei Comunității Europene. Nivelul de emisii al produsului este specificat în (Fig. 10) capitolul Date tehnice și pe etichetă.

(Fig. 11) Risc de explozie.

Opriți întotdeauna motorul înainte de (Fig. 12 ) realimentare.

(Fig. 13) Suprafață fierbinte.

Gazele de esapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți produsul în interior sau în spații închise. (Fig. 14 )

Gazele de esapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți produsul în interior sau în spații închise. (Fig. 15)

Nota: Alte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru alte zone comerciale.

AVERTISMENT: În urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs.

Răspunderea pentru produs

Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător.
• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta.
• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta.
• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată.

Siguranță

Definitii privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENTIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.
• În timpul func ționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.
• Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă distribuitorului McCulloch înainte de a continua.

• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.

• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele.

• Nu permite ți niciunei persoană să utilizeze produsul dacă aceasta nu a citit și înțeles conținutul manualului operatorului.
• Nu permiteți copiilor să utilizeze produsul.
• Nu permiteți unei persoane care nu cunoaște instrucțiunile să utilizeze produsul.
• Monitorizați permanent o persoană cu capacități fizice sau mentale reduse care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.
• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.
• Nu utilizati produsul dacă este defect.
• Nu modificati acest produs și nu îl utilizati dacă este posibil să fi fost modificat de către alte persoane.

Siguranța zonei de lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Înainte de a utiliza produsul, îndepărtați obiectele precum crengile, rămurelele și pietrele din zona de lucru.
• Obiectele care se lovesc de echipamentul de tăiere pot fi aruncate, provocând vătămări corporale și pagube materiale. Țineți trecătorii și animalele la o distanță sigură de produs.
• Nu utilizați produsul pe vreme rea, de exemplu pe ceață, ploaie, vânt puternic, la temperaturi exterioare foarte scăzute și atunci când există riscul de descărcări electrice. Utilizarea produsului pe vreme nefavorabilă sau pe teren umed sau inundat este obositoare. Vremea nefavorabilă poate conduce la apariția de situații periculoase, de exemplu suprafețe alunecoase.

• Verificați dacă există persoane, obiecte și situații care pot împiedica funcționarea în siguranță a produsului.

• Atenție la obstacole, precum rădăcini, pietre, ramuri, gropi și șanțuri. În iarba înaltă se pot ascunde obstacole.

• Tunderea ierbii pe pante poate fi periculoasă. Nu utilizați produsul pe pante cu înclinație mai mare de 15°.
• Utilizați produsul de-a curmezișul pantei. Nu efectuați mișcări în sus și în jos.
• Procedați cu atenție atunci când vă apropiati de colțuri ascunse și de obiecte care blochează vederea.

Siguranța în lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.
• Utilizați echipamentul personal de protecție. Consultați Echipament de protecție personală la pagina 241.
• Nu porniți niciodată motorul într-un spațiu închis sau lângă materiale inflamabile. Gazele de eșapament de la motor sunt fierbinți și pot conține scântei care pot cauza un incendiu.
• Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorect se poate slăbi, provocând vătămări corporale.
• Asigurați-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului.
• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Decuplați cablul de alimentare a aprinderii de la bujie. Examinați dacă produsul este deteriorat. Reparați defecțiunile sau solicitați unui agent de service autorizat să le repare.
• Nu fixați niciodată de mâner maneta frânei de motor, în mod permanent, atunci când motorul este pornit.
• Pozitionați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.
• Stați întotdeauna în spatele produsului atunci când îl utilizati.
• Mențineți toate roțile pe sol și îneți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.
• Nu înclinați produsul când motorul este pornit.
• Fiți atent atunci când trageti produsul în spate.
• Nu ridicați niciodată produsul când motorul este pornit. Dacă trebuie să ridicați produsul, mai întâi opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.

• Nu mergeți cu spatele în timp ce utilizati produsul.

• Opriți motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.

• Nu alergați i cu produsul când motorul este pornit. Întotdeauna mergeți în timp ce utilizați produsul.
• Opriți motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglări cu motorul pornit.
• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește.

Instrucțiuni de siguranță pentru utilizare

Echipament de protectie personală

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.
• Utiliza ți întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul descult.
• Utilizați pantaloni lungi, groși.
• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță deteriorate.
• Verifica și regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service McCulloch.

Verificarea capacului de tăiere

Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit.

- Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri.

Manetă frână de motor

Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește.

Pentru a efectua o inspecție a frânei de motor, porniți motorul, apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat McCulloch să regleze frâna de motor.

(Fig. 16)

Amortizor de zgomot

Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și a dirija gazele de eşapament departe de utilizator.

Nu utilizați produsul dacă amortizorul de zgomot nu este instalat sau este defect. Un amortizor de zgomot defect determină creșterea nivelului de zgomot și a pericolului de incendiu.

ATENTIE: Amortizorul de zgomot atinge temperaturi înalte în timpul utilizării, imediat după oprire și atunci când motorul funcționează la turația de mers în gol. Procedați cu atenție în apropierea materialelor și/sau gazelor inflamabile pentru a preveni incendiile.

Pentru a verifica amortizorul de zgomot

- Verificați regulat amortizorul de zgomot pentru a vă asigura că este montat corect și nu este deteriorat.

Reguli de siguranță referitoare la carburant

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu porniți produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtați carburantul/uleiul nedorit și lăsați produsul să se usuce.
• Dacă vărsa ți carburantul pe îmbrăcăminte, schimbați imediat hainele.
• Nu vărsați carburantul pe corp - poate provoca vătămări corporale. Dacă vărsați carburant pe corp, utilizați apă și săpun pentru a elimina carburantul.
• Nu porniți produsul dacă motorul prezintă scurgeri. Examinați cu regularitate motorul, pentru a identifica eventuale scurgeri.
• Manipulați cu atenție carburantul. Carburantul este inflamabil, vaporii sunt explozivi și pot cauza vătămări corporale sau deces.
• Nu respirați vaporii de carburant, se pot produce vătămări corporale. Asigurați-vă că fluxul de aer este suficient.
• Nu fumați în apropierea carburantului sau a motorului.
• Nu amplasați obiecte calde în apropierea carburantului sau a motorului.

• Nu adăugați carburant atunci când motorul este pornit.

• Asigurați-vă că motorul este rece înainte de a realimenta.

• Înainte de a realimenta, deschideț i lent capacul rezervorului de carburant și eliberați cu atenție presiunea.
• Nu adăugați carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.
• Strângeți până la capăt capacul rezervorului de carburant Dacă acesta nu este strâns, există pericol de incendiu.
• Înainte de pornire, mutați produsul la o distanță de minimum 3 m (10 ft) față de poziția unde ași umplut rezervorul.
• Nu introduceți prea mult carburant în rezervorul de carburant.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Gazele de esapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți motorul în interior sau în spații închise.
• Înainte de a efectua între ținerea produsului, opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.
• Purtati mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.
• Accesoriiile și modificările aduse produsului care nu sunt autorizate de către producător pot provoca vătămări corporale grave sau fatale. Nu modificați produsul. Utilizați întotdeauna numai accesorii omologate de producător.
• Dacă întreținerea nu se efectuează corect și periodic, crește pericolul de vătămări corporale și de deteriorare a produsului.
• Efectuați numai operațiile de întreținere care se regăsesc în acest manual al proprietarului. Toate celelalte operații de service trebuie efectuate de către un agent de service autorizat McCulloch.
• Solicitați unui agent de service autorizat McCulloch să efectueze în mod regulat operații de service la produs.
• Înlocuiti piesele deteriorate, uzate sau defecte.

Asamblarea

Pentru a asambla mânerul pe M40-125

1. Introduce ți știfturile din partea de jos a mânerului inferior în orificii, așa cum se indică în ilustrație. Aliniați orificiile șuruburilor și atașați șuruburile, șaibele și rozetele. Strângeți rozetele până la capăt. (Fig. 17)
2. Aliniați orificiile din mâner cu orificiile din mânerul inferior și atașați șuruburile, șaibele și rozetele. Pe partea dreaptă, atașați, de asemenea, bucla pentru firul de pornire. Strângeți rozetele până la capăt.(Fig. 18)
3. Trageți mânerul pentru firul de pornire și înfășurați firul de pornire în jurul buclei acestuia.(Fig. 19)
4. Utilizați curele pentru a fixa cablurile pe mâner.(Fig. 20)

Nota: Asigurați-vă că tensionarea cablurilor nu este exagerată.

Pentru a asambla mânerul pe toate cu excepția M40-125

1. Aliniaț i orificiile șuruburilor de la baza mânerului cu orificiile de șurub din ansamblul mânerului. Montați șuruburile, șaibele și rozetele.(Fig. 21)

a) Pe modelele M53-160WRPXV și M46-160WRPV, ataşati de asemenea extensia mânerului.(Fig. 22)

1. Utilizați curele pentru a fixa cablurile pe mâner.(Fig. 23)

Nota: Asigurați-vă că tensionarea cablurilor nu este exagerată.

1. Pentru a seta înălțimea mânerului, slăbiți rozetele inferioare, ridicați sau coborâți mânerul pentru a ajusta înălțimea și strângeți complet rozetele.

Pentru a instala şnurul de pornire

1. Atașa și bucla pentru șnurul de pornire și rozeta în T. Nu strângeți complet.(Fig. 24)
2. Tineți maneta frânei de motor lipită de mâner.
3. Trageți încet în afară şnurul de pornire și treceți-I prin bucla pentru şnurul de pornire.(Fig. 25)
4. Strângeti rozeta în T.(Fig. 26)

Pentru a asambla colectorul de iarbă

1. Ataşati partea superioară a colectorului de iarbă la partea inferioară a colectorului de iarbă.

a) Modelul M40-125:(Fig. 27)
b) Toate celelalte modele:(Fig. 28)

1. Ridicati capacul posterior.
2. Prindeți cârligele de pe colectorul de iarbă de marginea superioară a carcasei.(Fig. 29)
3. Introduceți partea inferioară a colectorului de iarbă în canalul de evacuare a ierbii.

Pentru a asambla obturatorul pentru resturi vegetale.

Un kit de mărunțire este disponibil ca accesoriu optional numai pentru modelele selectate. Modelul M40-125 nu poate fi utilizat cu un kit de mărunțire.

1. Ridicați capacul posterior și scoateți colectorul de iarbă.
2. Introduceți obturatorul pentru resturi vegetale în canalul colector.(Fig. 30)

Functionarea

Introducere

AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeti capitolul privind siguranța.

Înainte de a utiliza produsul

1. Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile.
2. Examinați echipamentul de tăiere și asigurați-vă că este corect montat și reglat. Consultați Pentru a examina echipamentul de tăiere la pagina 246.

3. Umpleți rezervorul de carburant. Consultați Alimentarea cu carburant la pagina 243.

4. Umpleți rezervorul de ulei și verificați nivelul uleiului. Consultați Pentru a verifica nivelul de ulei la pagina 246.

Alimentarea cu carburant

Dacă este disponibilă, folosiți benzină alchilată/cu emisii scăzute. Dacă benzina alchilată/cu emisii scăzute nu este disponibilă, folosiți benzină fără plumb sau benzină cu plumb de bună calitate, cu o cifră octanică nu mai mică de 90.

ATENTIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON (87 AKI). Aceasta poate deteriora produsul.

1. Deschideți încet capacul rezervorului de carburant pentru a elibera presiunea.
2. Umple ți încet, cu o canistră de carburant. Dacă vărsați carburant, îndepărtați-l cu o cârpă și lăsați-l să se usuce.
3. Curățați suprafața din jurul capacului rezervorului de carburant.
4. Strângeți până la capăt capacul rezervorului de carburant Dacă acesta nu este strâns, există pericol de incendiu.
5. Înainte de pornire, mutați produsul la o distanță de minimum 3 m (10 ft) față de poziția unde ați umplut rezervorul.

Pentru a seta înălțimea de tăiere

Nota: Modelul M40-125 are o singură comandă pentru înălțimea de tăiere pentru fiecare roată. Setați aceeași înălțime pe toate cele 4 comenzi pentru înălțimea de tăiere.

1. Deplasați spre spate pârghia înălțimii de tăiere pentru a mări înălțimea de tăiere.
2. Deplasați înainte pârghia înălțimii de tăiere pentru a reduce înălțimea de tăiere.(Fig. 31)

ATENTIE: Nu setați o înălțime de tăiere prea scăzută. Cuțitele pot atinge solul dacă suprafața gazonului nu este plană.

Pentru a porni produsul

1. Cablul de alimentare a aprinderii trebuie să fie conectat la bujie.
2. Pentru toate modelele, cu exceptia M51-150WRPX și M53-160WRPXV: La prima pornire a produsului, apăsați pe butonul de amorsare de 5 ori. La următoarea pornire a produsului atunci când motorul este rece, apăsați pe butonul de amorsare de 3 ori.
3. Stati în spatele produsului.
4. Tineți maneta frânei de motor lipită de mâner.(Fig. 32)
5. Tineți mânerul șnurului de pornire cu mâna dreaptă.
6. Trageți încet de şnurul de pornire până ce simții o anumită rezistență.
7. Trageți cu forță pentru a porni motorul.

Pentru a utiliza transmisia pe roți (toate cu excepția M40-125)

- Împingeți maneta de transmisie în direcția mânerului. (Fig. 33)

• Înainte de a trage produsul în spate, decuplați transmisia și împingeți produsul înainte cu aproximativ 10 cm.
• Eliberați maneta de transmisie pentru a dezactiva transmisia, de exemplu atunci când vă apropiaci de un obstacol.

Pentru a opri produsul

• Pentru a opri doar transmisia, eliberați maneta de transmisie.
• Pentru a opri motorul, eliberați maneta frânei de motor.

Pentru a așeza produsul în poziția de depozitare

Nota: Pozitia verticală de depozitare este numai pentru modelele M53-160WRPXV și M46-160WRPV. Aceste modele au motoare proiectate special pentru depozitare verticală.

1. Asigurați-vă că extensiile mânerului sunt atașate. Consultați Pentru a asambla mânerul pe toate cu excepția M40-125 la pagina 243.
2. Aduceți pârghia pentru înălțimea de tăiere în poziția cea mai înaltă.
3. Slăbiți rozetele inferioare și rabatați mânerul înainte. (Fig. 34)
4. Strângeți rozetele inferioare pentru a bloca mânerul în poziția rabatată.(Fig. 35)
5. Ridicati produsul în poziția de depozitare.(Fig. 36)
6. Aduceți pârghia pentru înălțimea de tăiere în poziția centrală.
7. Pentru a readuce produsul în poziția de funcționare, urmați pașii în ordine inversă.

Pentru a obține rezultate bune

• Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită.
• Nu tăiați niciodată mai mult de ½ din lungimea ierbii. Inițial, tundeți cu o înălțime mare de tăiere. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.
• Tăiați de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon.

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța.

Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service.

Program de întreținere

Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic.

Pentru operațiile de întreținere marcate cu *, consultați instrucțiunile din Dispozitivele de siguranță de pe produs la pagina 241.

Întreținerea	Zilnic	Săptămâ-nal	Lunar
Efectuați o inspecție generală X
Examinați nivelul uleiului X
Curățați produsul X
Examinați echipamentul de tăiere X
Examinați capacul de tăiere* X
Examinați maneta frânei de motor* X
Examinați și reglați transmisia (cablul de ambreiaj)	X
Examinați amortizorul de zgomot* X
Examinați bujia X
Schimbați uleiul (prima dată după 5 h de utilizare, apoi la fiecare 50 h de utilizare)			X
Schimbați filtrul de aer X
Examinați sistemul de alimentare cu carburant X

Pentru a efectua o inspecție generală

- Asiguraț i-vă că şuruburile și piulițele produsului sunt strânse.

Pentru a curăța produsul la exterior

• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.
• Asigurați-vă că priza de aer din partea superioară a motorului nu este înfundată.
• Nu utilizați o instalație de spălare cu presiune ridicată pentru a curăța produsul.
• Dacă utilizati apă pentru a curăța produsul, nu stropiți direct către motor.

Pentru a curăța suprafața interioară a capacului de tăiere

1. Goliți rezervorul de carburant.
2. Aşezati produsul pe o parte, cu amortizorul de zgomot în jos.

ATENTIE: Dacă produsul este așezat cu filtrul de aer în jos, motorul se poate deteriora.

1. Spălați cu apă suprafața interioară a capacului de tăiere.

Pentru a examina echipamentul de tăiere

AVERTISMENT: Pentru a preveni pornirea accidentală, decuplați cablul de alimentare a aprinderii de la bujie.

AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Înlocuți întotdeauna un echipament de tăiere deteriorat.
2. Observa ți cuțitul pentru a vedea dacă este deteriorat sau tocit.

Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită.

Pentru a înlocui lama

1. Blocați lama cu o bucată de lemn.(Fig. 37)
2. Scoateți bolțul cuțitului.
3. Demontați cuțitul.
4. Examinați suportul cuțitului și bolțul acestuia pentru a vedea dacă există deteriorări.
5. Examinați arborele motorului pentru a vă asigura că nu s-a îndoit.
6. Când montați un cuțit nou, îndreptați capetele oblice ale cuțitului în direcția capacului de tăiere.(Fig. 38)
7. Asigurați-vă de alinierea cuțitului cu centrul arborelui motorului.
8. Blocați lama cu o bucată de lemn. Montați șaiba elastică și strângeți bolțul și șaiba la un cuplu de 45–60 Nm.(Fig. 39)
9. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește liber.

AVERTISMENT: Purtati mănuși de protecție rezistente. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Porniți produsul pentru a efectua un test al cuțitului. Dacă acesta nu este fixat corect, produsul vibrează sau rezultatele sunt nesatisfăcătoare.

Pentru a verifica nivelul de ulei

ATENTIE: Un nivel de ulei prea redus poate deteriora motorul. Efectuați o verificare a nivelului de ulei înainte să porniți produsul.

1. Aşezati produsul pe teren drept.
2. Scoate ți buşonul rezervorului cu joja ataşată.
3. Curățați joja de ulei.
4. Introduceți joja complet în rezervorul de ulei pentru o înregistrare corectă a nivelului de ulei.
5. Scoateți joja.
6. Examinați nivelul de ulei de pe jojă.
7. Dacă nivelul uleiului este scăzut, alimentați cu ulei de motor și verificați din nou nivelul.

Pentru a schimba uleiul de motor

AVERTISMENT: Imediat după oprirea motorului, uleiul de motor este foarte fierbinte. Lăsați motorul să se răcească înainte de a îl goli de ulei. Dacă uleiul de motor intră în contact cu pielea, curățați cu apă și săpun.

1. Utilizați produsul până când rezervorul de carburant se golește.
2. Scoate ți cablu de alimentare a aprinderii din bujie.
3. Scoateți buşonul rezervorului de ulei.
4. Amplasați sub produs un recipient în care să colectați uleiul de motor.
5. Înclinați produsul pentru a scurge uleiul de motor din rezervorul de ulei.
6. Umpleți cu ulei de motor proaspăt și de tipul recomandat în Date tehnice la pagina 248.
7. Verificați nivelul de ulei. Consultați Pentru a verifica nivelul de ulei la pagina 246.

Filtru de aer

Un filtru de aer aflat în uz timp îndelungat nu poate fi curățat complet. Înlocuiți filtrul de aer la intervale regulate.

Nota: Întotdeauna înlocuiti un filtru de aer deteriorat.

Pentru a curăța filtrul de hârtie

1. Îndepărta ți capacul filtrului de aer și scoateți filtrul de hârtie.
2. Loviți filtrul de o suprafață plană pentru a desprinde particulele.

ATENTIE: Nu folositi solventi sau aer comprimat pentru a curăța filtrul de hârtie.

1. Montați filtrul de aer înapoi. Asigurați-vă că filtrul de aer se etanșează pe suportul filtrului de aer.

2. Monta ti la loc capacul filtrului de aer.

Pentru a curăța filtrul din spumă de plastic

1. Demontaț i capacul filtrului de aer și scoateți filtrul din spumă de plastic.
2. Curățați filtrul din spumă de plastic cu apă și săpun.
3. Clătiți filtrul din spumă de plastic cu apă curată.
4. Scurgeți apa din filtrul din spumă de plastic și lăsați-l să se usuce.

ATENTIE: Nu folosiți aer comprimat. Acesta poate deteriora filtrul din spumă de plastic.

1. Ungeți filtrul din spumă de plastic cu ulei de motor.
2. Presa ți o lavetă curată pe filtrul din spumă de plastic pentru a îndepărța uleiul nedorit.
3. Montați filtrul de aer înapoi. Asigurați-vă că filtrul de aer se etanșează pe suportul filtrului de aer.
4. Montați la loc capacul filtrului de aer.

Pentru a verifica bujia

ATENTIE: Folosiți întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turație de mers în gol.
• Pentru a reduce riscul prezenț ei materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni:
  a) Asigurați-vă că turația de mers în gol este corect reglată.
  b) Asigurati-vă că amestecul este corect.
  c) Asigurati-vă că filtrul de aer este curat.
• Dacă bujia este murdară, curățați-o și asigurați-vă că distanța dintre electrozi este corectă, consultați Date tehnice la pagina 248 (Fig. 40)

- Înlocuiti bujia atunci când este necesar.

Pentru a examina sistemul de alimentare cu carburant

• Examinați buș onul rezervorului de carburant și garnitura bușonului rezervorului de carburant pentru a vă asigura că nu există deteriorări.
• Examinați furtunul de carburant pentru a vă asigura că nu există scurgeri. Dacă furtun de carburant este deteriorat, trebuie înlocuit de către un agent de service.

Dacă transmisia este lentă, trebuie reglat cablul de ambreiaj.

1. Pentru a regla lungimea cablului de ambreiaj, prindeți-l în orificii diferite de pe maneta de transmisie. Reduceți lungimea cablului de ambreiaj pentru a mări viteza de transmisie. Extindeți cablul de ambreiaj pentru a reduce viteza de transmisie. (Fig. 41)

Nota: Dacă transmisia se cuplează fără a trage maneta de transmisie, trebuie să extindeți cablul de ambreiaj.

1. Pentru ajustări mici ale vitezei de transmisie, rotiți șurubul de reglare. Pentru a mări viteza de transmisie, rotiți în sens antiorar șurubul de reglaj. Pentru a reduce viteza de transmisie, rotiți în sensul acelor de ceasornic șurubul de reglaj.(Fig. 42)

Dacă transmisia este lentă și după reglaj, solicitați unui agent de service autorizat înlocuirea curelei de transmisie.

Transportul, depozitarea și eliminarea

Transportul și depozitarea

• Pentru depozitarea și transportul produsului și a carburantului, asigurați-vă că nu există scurgeri și gaze. Scânteile sau flăcările deschise, de exemplu cele provenite de la dispositive sau boilere electrice, pot cauza un incendiu.
• Utilizați întotdeauna recipiente omologate pentru depozitarea și transportarea combustibilului.
• Goliți rezervorul de carburant și depozitați produsul pentru o perioadă lungă de timp. Eliminați carburantul într-o locație de eliminare autorizată

• Fixați în siguranță produsul în timpul transportului pentru a preveni daunele și accidentele.

• Păstrați produsul într-o zonă restricționată pentru a preveni accesul copiilor sau al persoanelor neautorizate.

• Păstra și produsul într-un spațiu uscat și ferit de îngheț.

Dezafectarea

• Respectați cerințele de reciclare și reglementările locale aplicabile.
• Eliminați toate substanțele chimice, precum uleiul de motor sau carburantul, la un centru de service sau într-o locație de eliminare autorizată.
• Atunci când produsul nu mai este în uz, trimiteți-I la un distribuitor McCulloch sau casați-I într-o locație de reciclare.

Date tehnice

	M40-125 M46-125R M46-140WR
Motor
Marcă Briggs & Stratton Briggs & Stratton Briggs & Stratton
Cilindree, cm3	125 125 140
Turație, rpm 2900 2900 2900
Putere nominală de ieșire motor, kW191	1,6 1,6 1,9
Sistem de aprindere
Bujia RC12YC RC12YC RC12YC
Distanță între electrozi, mm 0,5 0,5 0,5
Carburant și sistem de ungere
Capacitate rezervor de carburant, litri 0,8 0,8 0,8
Uleiul de motor192	SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30
Greutate
Cu rezervoare goale, kg 24 30 31
Emisii de zgomot193
Nivel de putere acustică măsurat dB(A) 93 95	96
Nivel de putere acustică garantat LWA dB(A)	94 96 96
Niveluri de zgomot194
Nivel de presiune a sunetului la urechea operatorului, dB(A)	80 82 82
Niveluri de vibrații, ahveq195
Mâner, m/s2	14,75 15,68 7,08
Echipament de tăiere
Înălțime de tăiere, mm	20-75	30-80	30-80
Lățime de tăiere, mm	400 460 460
Cuțit	Combi 40	Combi 46	Combi 46

	M40-125 M46-125R M46-140WR
Număr articol 5871590-10 5811889-10 5811889-10
Capacitate colector de iarbă, litri 50 50 50

	M46-160WRPV M51-1	50WRPX M53-160WRPXV
Motor
Marcă Briggs & Stratton Briggs & Stratton Briggs & Stratton
Cilindree, cm3	163 150 163
Turație, rpm 2900 2900 2900
Putere nominală de ieșire motor, kW196	2.5 2.3 2,5
Sistem de aprindere
Bujia RC12YC RJ19LMC RC12YC
Distanță între electrozi, mm 0,5 0,5 0,5
Carburant și sistem de ungere
Capacitate rezervor de carburant, litri	0,8 0,8 0,8
Uleiul de motor197	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Greutate
Cu rezervoare goale, kg	32 33 34
Emisii de zgomot198
Nivel de putere acustică măsurat dB(A) 95 97	98
Nivel de putere acustică garantat LWA dB(A)	96 98 98
Niveluri de zgomot199
Nivel de presiune a sunetului la urechea operatorului, dB(A)	82 84 84
Niveluri de vibrații, ahveq200
Mâner, m/s2	9,39	5,55	8,36
Echipament de tăiere
Înălțime de tăiere, mm	30-80	30-90	30-70
Lățime de tăiere, mm 460 510 530
Cuțit Combi 46 PX3 PX3
Număr articol 5811889-10 5802585-02 5811886-10
Capacitate colector de iarbă, litri 50 60 60

Declaratie de conformitate CE

Continutul declarației de conformitate CE

Noi, Husqvarna AB, SE 561 82 Huskvarna, SUEDIA, declarăm pe propria răspundere că produsul reprezentat:
Descriere Mașină pentru tuns	gazonul cu motor cu combustie internă, controlată de un operator-pieton
Marcă McCulloch
Platformă / Tip / Model M40-125	M46-125R, M46-140WR, M46-160WRPV, M51-150WRPX,M53-160WRPXV
Lot Serie cu data 2017 și în continuare
respectă în totalitate următoarele directive și reglementări UE:
Directivă/Reglementare Descriere
2006/42/CE „aferentă utilajelor”
2014/30/UE „aferentă compatibil	tății electromagnetice”
2000/14/CE; 2005/88/CE „privind	zgomotul exterior”
Standardele armonizate și/sau specificațiile tehnice aplicate sunt următoarele: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032În conformitate cu directiva 2000/14/CE, Anexa V, valorile sonore declarate sunt declarate în secțiunea Date tehnice a prezentului manual și în Declarația de conformitate CE semnată.Mașina pentru tuns gazonul cu motor cu combustie internă, controlată de un operator-pieton se conformează exemplului supus examinării.

Содержание

Введение.... 251

Безопасность....252

Сборка....255

Эксплуатация....256
