NAVODILA ZA UPORABO M51150WRPX MCCULLOCH

Sigurnost pri rukovanju s gorivom

UPOZORENJE: Prije korištenja proizvoda pročitajte upozoravajuće upute u nastavku.

• Nemojte pokretati proizvod ako u njemu ima goriva ili motornog ulja. Uklonite neželjeno gorivo/ulje i pričekajte na sušenje proizvoda.
• Ako gorivo prolijete po odjeći, odmah ju zamijenite.
• Gorivu nemojte dopustiti kontakt s tijelom jer može uzrokovati ozljede. Ako dođe do kontakta goriva s tijelom, sapunom i vodom isperite gorivo.
• Nemojte pokretati proizvod ako motor propušta. Redovito pregledavajte ima li na motoru propuštanja.
• Budite pažljivo s gorivom. Gorivo je zapaljivo, a pare su eksplozivne i mogu uzrokovati ozljede i smrt.
• Nemojte udisati pare goriva, one mogu uzrokovati ozljede. Osigurajte dovoljan protok zraka.
• U blizini goriva ili motora nemojte pušiti.
• U blizinu goriva ili motora nemojte stavljati vruće predmete.
• Nemojte ulijevati gorivo kada je motor uključen.
• Prije ulijevanja goriva provjerite je li motor hladan.
• Prije ulijevanja goriva polako otvorite čep spremnika goriva i pažljivo ispustite tlak.

• Gorivo u motor nemojte ulijevati u zatvorenom prostoru. Nedovoljan protok zraka može uzrokovati ozljede ili smrt zbog gušenja ili trovanja ugljičnim monoksidom.

• Potpuno zategnite čep spremnika za gorivo. Ako čep spremnika za gorivo nije zategnut, postoji opasnost od požara.

• Prije pokretanja proizvod odmaknite najmanje 3 m (10') od mjesta punjenja spremnika.
  • U spremnik za gorivo nemojte uliti previše goriva.

Sigurnosne upute za održavanje

UPOZORENJE: Prije korištenja proizvoda pročitajte upozoravajuće upute u nastavku.

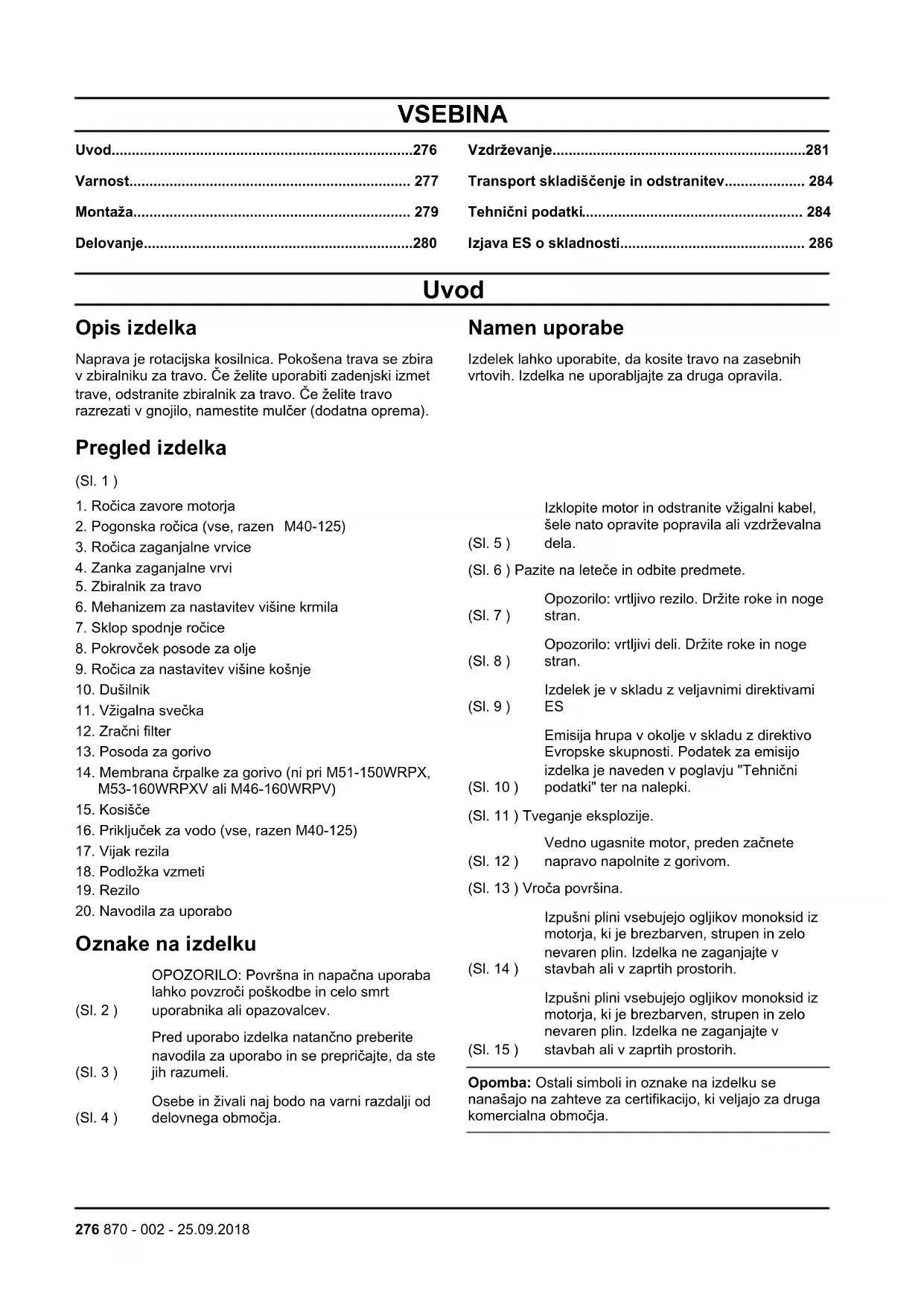

Transport skladiščenje in odstranitev.... 284

Tehnični podatki.... 284

Izjava ES o skladnosti.... 286

Uvod

Opis izdelka

Naprava je rotacijska kosilnica. Pokošena trava se zbira v zbiralniku za travo. Če želite uporabiti zadenjski izmet trave, odstranite zbiralnik za travo. Če želite travo razrezati v gnojilo, namestite mulčer (dodatna oprema).

Pregled izdelka

(SI. 1)

1. Ročica zavore motorja
2. Pogonska ročica (vse, razen M40-125)
3. Ročica zaganjalne vrvice
4. Zanka zaganjalne vrvi
5. Zbiralnik za travo
6. Mehanizem za nastavitev višine krmila
7. Sklop spodnje ročice
8. Pokrovček posode za olje

9. Ročica za nastavitev višine košnje

10. Dušilnik

11. Vžigalna svečka

12. Zračni filter

13. Posoda za gorivo

14. Membrana črpalke za gorivo (ni pri M51-150WRPX, M53-160WRPXV ali M46-160WRPV)

15. Kosišče

16. Priključek za vodo (vse, razen M40-125)

17. Vijak rezila

18. Podložka vzmeti

19. Rezilo

20. Navodila za uporabo

Oznake na izdelku

OPOZORILO: Površna in napačna uporaba lahko povzroči poškodbe in celo smrt
(Sl. 2) uporabnika ali opazovalcev.
Pred uporabo izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.
Osebe in živali naj bodo na varni razdalji od delovnega območja.

Namen uporabe

Izdelek lahko uporabite, da kosite travo na zasebnih vrtovih. Izdelka ne uporabljajte za druga opravila.

Izklopite motor in odstranite vžigalni kabel, šele nato opravite popravila ali vzdrževalna dela. (Sl. 5)

(SI. 6) Pazite na leteče in odbite predmete.

Opozorilo: vrtljivo rezilo. Držite roke in noge (SI. 7) stran.

Opozorilo: vrtljivi deli. Držite roke in noge (SI. 8 ) stran.

Izdelek je v skladu z veljavnimi direktivami (SI. 9) ES

Emisija hrupa v okolje v skladu z direktivo Evropske skupnosti. Podatek za emisijo izdelka je naveden v poglavju "Tehnični podatki" ter na nalepki. (Sl. 10)

(Sl. 11) Tveganje eksplozije.

Vedno ugasnite motor, preden začnete (SI. 12 ) napravo napolnite z gorivom.

(SI. 13) Vroča površina.

Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Izdelka ne zaganjajte v stavbah ali v zaprtih prostorih. (SI. 14)

Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Izdelka ne zaganjajte v stavbah ali v zaprtih prostorih. (Sl. 15)

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za

poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, će obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek je lahko nevaren, če ga ne uporabljate pravilno ali če niste previdni. Če ne upoštevate varnostnih navodil, lahko nastopijo poškodbe ali celo smrt.
• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Da bi zmanjšali nevarnost ki bi lahko povzročila resne poškodbe ali smrt, priporočamo, da se osebe z medicinskimi vsadki pred uporabo izdelka posvetujejo s svojim zdravnikom in proizvajalcem vsadka.
• Vedno bodite previdni in ravnajte razumno. Če niste prepričani, kako upravljati ta izdelek v določeni situaciji, prenehajte z delom in se pogovorite z vašim prodajalcem McCulloch.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.

• Stroj redno čistite. Pozorno preberite znake in nalepke.

• Ne dovolite osebi, ki ni prebrala in ne razume vsebine navodil za uporabo, da upravlja ta izdelek.

• Izdelka ne smejo uporabljati otroci.
• Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo.
• Če izdelek uporabljajo osebe z zmanjšanimi fizičnimi ali intelektualnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacijo in presojo.
• Izdelka ne uporabljajte, če je poškodovan.
• Izdelka ne spreminjajte ali uporabljajte, će obstaja možnost, da so ga spremenile tretje osebe.

Varnost delovnega področja

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Z delovnega območja pred začetkom dela odstranite predmete, kot so veje, vejice in kamni.
• Predmeti, ki pridejo v kontakt z rezalno opremo, lahko odletijo in poškodujejo osebe in ostale predmete. Opazovalci in živali naj bodo na varni razdalji od izdelka.
• Izdelka nikoli ne uporabljajte v slabem vremenu, kot je megla, dež, močan veter, izreden mraz ter nevarnost strele. Če izdelek uporabljate v slabem vremenu ali v vlažnih ali mokrih okoljih, vas bo to utrudilo. Slabo vreme lahko povzroči nevarne pogoje, kot je spolzka podlaga.
• Bodite pozorni na osebe, predmete in situacije, ki lahko preprečijo varno obratovanje izdelka.
• Bodite pozorni na ovire, kot so korenine, kamni, veje, jame in jarki. Visoka trava lahko prekriva ovire.
• Košnja trave na pobočju je lahko nevarna. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 15°.
• Izdelek uporabljajte prečno na pobočje. Ne premikajte se navzgor in navzdol.
• Bodite previdni, kadar se približujete kotom in predmetom, ki omejujejo pogled.

Varnost pri delu

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek uporabljajte izključno za košnjo trave. Ne uporabljajte ga za druga opravila.
• Uporabljajte osebno zaščitno opremo. Glejte Osebna zaščitna oprema na strani 278.
• Motorja nikoli ne vklopite v zaprtem prostoru ali v bližini vnetljivega materiala. Izpušni plini iz motorja so vroči in lahko vsebujejo iskre, ki lahko povzročijo požar.
• Izdelka ne uporabljajte, če rezilo in vsi pokrovi niso nameščeni pravilno. Nepravilno nameščeno rezilo lahko odleti in povzroči poškodbe.
• Pazite, da rezilo ne udarja ob predmete, npr. kamenje in korenine. To lahko poškoduje rezilo in ukrivi motorno gred. Zvita os povzroča vibracije in zelo visoko tveganje, da rezilo odleti.
• Če rezilo trči ob predmet ali začutite vibracije, izdelek nemudoma izklopite. S svečke odstranite vžigalni kabel. Preglejte, ali je izdelek morda poškodovan. Poškodbe popravite ali pa popravilo prepustite pooblaščenemu serviserju.
• Ročico zavore motorja nikoli ne pritrdite trajno na ročaj, ko je motor obratuje.
• Izdelek vklopite na stabilni in ravni podlagi. Prepričajte se, da rezilo ne trči ob tla ali druge predmete.
• Vedno bodite za izdelkom, ko ga upravljate.
• Ko upravljate izdelek, morajo biti vsa kolesa na tleh, prav tako pa imejte na ročaju obe roki. Roke in noge držite stran od vrtljivih rezil.
• Pri delujočem motorju izdelka nikoli ne nagibajte.
• Ko izdelek potegnete nazaj, bodite previdni.
• Izdelka ne dvigajte, ko motor deluje. Če morate izdelek dvigniti, motor izklopite in s svečke odstranite vžigalni kabel.
  • Med uporabo izdelka ne hodite vzvratno.
• Izklopite motor, ko se premikate prek področij brez trave, npr. poti iz gramoza, kamna in asfalta.
• Pri delujočem motorju ne tecite z izdelkom. Pri uporabi tega izdelka vedno hodite.
• Preden spreminjate višino reza, ustavite motor. Ne izvajajte prilagoditev, ko motor deluje.
• Ko je motor vklopljen, imejte izdelek vedno v pogledu. Motor izklopite in se prepričajte, da se rezalna oprema ne vrti.

Varnostna navodila za uporabo

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Osebna zaščitna oprema ne more v celoti preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec vam pomaga izbrati ustrezno opremo.
• Uporabite trpežno obutev, ki ne drsi. Ne bodite bosi ali nosite odprtih čevljev.
  • Oblečene imejte trpežne, dolge hlače.
• Po potrebi uporabite zaščitne rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami.
• Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na pooblaščeno servisno delavnico McCulloch.

Preverjanje pokrova rezila

Pokrov rezila zmanjšuje moč vibracij v izdelku in zmanjšuje nevarnost poškodb, katerih vzrok bi lahko bilo rezilo.

- Preglejte pokrov rezila in se prepričajte, da nima poškodb, kot so razpoke.

Ročica zavore motorja

Ročica zavore motorja izklopi motor. Ko je ročica zavore motorja sproščena, se motor ustavi.

Če želite preveriti zavoro motorja, vklopite motor, potem pa sprostite ročico zavore motorja. Če se motor ne izklopi v 3 sekundah, peljite izdelek k pooblaščenemu serviserju McCulloch, da nastavi zavoro motorja.

(SI. 16)

Dušilnik

Dušilnik zmanjšuje hrup na najnižjo možno raven in pošilja izpušne pline stran od operaterja.

Ne uporabljajte izdelka, če dušilnik manjka ali je poškodovan. Poškodovan dušilnik zviša raven hrupa in poveča nevarnost požara.

POZOR: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku močno segreje. V bližini vnetljivih materialov in/ali hlapov bodite previdni, da preprečite požar.

Preverjanje dušilnika

- Dušilnik redno preverjajte in se tako prepričajte, da je pravilno nameščen in ni poškodovan.

Varnost pri delu z gorivom

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganjajte. Očistite ostanke goriva/olja in počakajte, da se izdelek posuši.
• Če se z gorivom polijete po obleki, se nemudoma preoblecite.
• Pazite, da goriva ne polijete po telesu, saj lahko pride do poškodb. Če gorivo polijete po telesu, se očistite z milom in vodo.
• Če motor pušča, izdelka ne zaganjajte. Redno preverjajte, ali motor pušča.
• Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poškodb ali smrti.
• Ne vdihavajte hlapov goriva, saj lahko pride do poškodb. Zagotovite zadosten pretok zraka.
  • V bližini goriva ali motorja ne kadite.
• Vročih predmetov ne postavljajte v bližino goriva ali motorja.
• Goriva ne dolivajte, ko je motor vklopljen.
• Pred dolivanjem goriva se prepričajte, da je motor ohlajen.
• Pred dolivanjem počasi odprite pokrovček posode za gorivo in previdno sprostite pritisk.
• Goriva ne dolivajte v zaprtih prostorih. Nezadosten pretok zraka lahko povzroči poškodbe ali smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.

• Skrbno privijte pokrovček posode za gorivo. Če pokrovček posode za gorivo ni dobro zatesnjen, obstaja nevarnost požara.

• Preden izdelek vklopite, ga premaknite najmanj 3 m (10 čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.
  • V posodo za gorivo ne nalijte preveč goriva.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Motorja ne vklopite v zaprtih prostorih.
• Preden začnete z vzdrževanjem izdelka, ustavite motor in s svečke odstranite vžigalni kabel.
• Pri vzdrževanju rezalne opreme uporabite zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.
• Dodatki in spremembe izdelka, ki niso odobrene s strani proizvajalca, lahko vodijo k resnim poškodbam ali celo v smrt. Ne spreminjajte izdelka. Vedno uporabljajte samo dodatke, ki jih je odobril proizvajalec.
• Če izdelka ne vzdržujete pravilno in redno, se poveča nevarnost poškodb osebam in izdelku.
• Vzdrževanje opravite tako, kot piše v teh navodilih za uporabo. Vsakršno drugačno vzdrževanje mora opraviti osebje pooblaščene servisne delavnice McCulloch.
• Redno dovolite osebju pooblaščene servisne delavnice McCullochizvajati vzdrževalna dela.
• Zamenjajte poškodovane, obrabljene ali zlomljene dele.

Montaža

Namestitev ročice na M40-125

1. Zatiča v skladu s sliko vstavite v odprtini na dnu spodnjega dela ročaja. Poravnajte navojne vrtine in privijte vijaka, podložki in gumbni vijaka. Popolnoma zategnite gumbne vijake.(Sl. 17)
2. Odprtine v ročaju poravnajte z odprtinami v spodnjem delu ročaja ter namestite vijaka, podložki in gumbna vijaka. Na desni strani pritrdite tudi zanko zaganjalne vrvice. Popolnoma zategnite gumbne vijake.(Sl. 18)
3. Povlecite ročico zaganjalne vrvice in zaganjalno vrvico speljite okrog zanke zaganjalne vrvice.(Sl. 19)
4. S paščki pritrdite kable na ročaj.(Sl. 20)

Opomba: Ne pritrdite jih preveč na tesno, da ne bodo prenapeti.

Namestitev ročice na vseh, razen M40-125

1. Odprtine za vijake na spodnji strani ročaja poravnajte z odprtinami za vijake v sklopu ročaja. Privijte vijake, podložke in gumbne vijake.(Sl. 21) a) Pri modelih M53-160WRPXV in M46-160WRPV namestite tudi podaljšek ročaja.(Sl. 22)

2. S paščki pritrdite kable na ročaj.(Sl. 23)

Opomba: Ne pritrdite jih preveč na tesno, da ne bodo prenapeti.

1. Če želite nastaviti višino ročaja, odvijte spodnje gumbne vijake, povišajte ali znižajte višino ročaja in popolnoma zategnite gumbne vijake.

Namestitev zaganjalne vrvice

1. Namestite zanko zaganjalne vrvice in T-vijaka. Ne zategnite do konca.(Sl. 24)

2. Ročico zavore motorja držite ob ročaju.

3. Počasi izvlecite zaganjalno vrvico in in jo vstavite v zanko za zaganjalno vrvico.(Sl. 25)
4. Zategnite T-vijak.(Sl. 26)

Namestitev zbiralnika za travo

1. Zgornji del zbiralnika za travo pritrdite na spodnji del zbiralnika za travo.

a) Model M40-125:(SI. 27)
b) Vsi drugi modeli:(Sl. 28)

1. Dvignite zadnji pokrov.

2. Kaveljčke na zbiralniku za travo pritrdite na zgornji rob ohišja.(Sl. 29)

3. Vstavite spodnji del zbiralnika za travo v izpustni kanal za travo.

Kako montirati vložek za mulčenje

Komplet za mulčenje je za določene modele na voljo kot dodatna oprema. Modela M40-125 ni mogoče uporabiti s kompletom za mulčenje.

1. Privzdignite zadnji pokrov in odstranite zbiralnik za travo.
2. Vložek za mulčenje vtaknite v izpustni kanal.(Sl. 30)

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Pred uporabo izdelka

1. Natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.
2. Preglejte rezalno opremo in se prepričajte, da je pravilno pritrjena in nastavljena. Glejte Kako pregledati rezalno opremo na strani 282.
3. Napolnite rezervoar za gorivo. Glejte Polnjenje goriva na strani 280.
4. Napolnite rezervoar olja in preverite nivo olja. Glejte Kako preveriti nivo olja na strani 282.

Polnjenje goriva

Če je na voljo, uporabite nizkoemisijsko/alkilatno gorivo. Če nizkoemisijsko/alkilatno gorivo ni na voljo, uporabite neosvinčeno gorivo dobre kakovosti ali osvinčeno gorivo, ki ima najmanj 90 oktanov.

POZOR: Ne uporabljajte bencina, ki ima oktansko število nižje od 90 RON (87 AKI). Izdelek se lahko tako poškoduje.

1. Počasi odprite rezervoar za gorivo, da sprostite pritisk.
2. Napolnite počasi s posodo za gorivo. Če gorivo polijete, ga pobrišite s krpo in pustite, da se preostalo gorivo posuši.
3. Očistite področje okrog pokrova rezervoarja za gorivo.

4. Skrbno privijte pokrovček posode za gorivo. Če pokrovček posode za gorivo ni dobro zatesnjen, obstaja nevarnost požara.

5. Preden izdelek vklopite, ga premaknite najmanj 3 m (10 čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.

Nastavitev višine košnje

Opomba: Model M40-125 je na vsakem kolesu opremljen z ročico za nastavitev višine. Z vsemi 4 ročicami nastavite enako višino.

1. Povlecite ročico za nastavitev višine košnje nazaj, da povečate višino rezanja.
2. Potisnite ročico za nastavitev višine košnje naprej, da znižate višino rezanja.(Sl. 31)

POZOR: Ne nastavite višino rezanja prenizko. Rezila lahko trčijo ob tla, će površina travnika ni ravna.

Zagon izdelka

1. Prepričajte se, da je vžigalni kabel priklopljen na svečko.
2. Vsi modeli, razen M51-150WRPX in M53-160WRPXV: Pred prvim zagonom izdelka 5-krat pritisnite membrano črpalke za gorivo. Ob vsakem naslednjem zagonu izdelka s hladnim motorjem membrano pritisnite 3-krat.
3. Ostanite za izdelkom.
4. Ročico zavore motorja držite ob ročaju.(Sl. 32)
5. Z desno roko držite ročico zaganjalne vrvice.
6. Zaganjalno ročico počasi izvlecite, da začutite nekoliko upora.
7. Močno povlecite, da zaženete motor.

Za pogon na kolesih (vse, razen M40-125)

- Pogonsko ročico potisnite v smer ročaja.(Sl. 33)

• Preden izdelek povlečete vzvratno, sprostite pogonsko ročico in izdelek potisnite naprej približno 10 cm.
• Sprostite pogonsko ročico, da izklopite pogon, npr. ko ste blizu ovire.

• Če želite izklopiti samo pogon, sprostite pogonsko ročico.
• Če želite izklopiti motor, sprostite ročico zavore motorja.

Postavitev izdelka v položaj za skladiščenje

Opomba: Navpični skladiščni položaj je dovoljen samo za M53-160WRPXV in M46-160WRPV. Ti modeli so opremljeni z motorji, posebej zasnovanimi za navpično skladiščenje.

1. Podaljški ročaja morajo biti nameščeni. Glejte Namestitev ročice na vseh, razen M40-125 na strani 279.

2. Ročico za nastavitev višine košnje premaknite v najvišji položaj.

3. Sprostite spodnja gumbna vijaka in ročaj premaknite naprej.(Sl. 34)

4. Zategnite spodnja navojna vijaka in tako ročico pričvrstite v zloženem položaju. (Sl. 35)
5. Dvig izdelka v položaj za skladiščenje.(Sl. 36)
6. Ročico za nastavitev višine košnje premaknite v sredinski položaj.
7. Za prestav izdelka v delovni položaj, ponovite postopek v obratnem zaporedju.

Kako doseči dober rezultat

• Vedno uporabljajte ostra rezila. Če uporabljate topo rezilo, bo trava pokošena neenakomerno, ob zarezah pa lahko postane tudi rumena. Ostro rezilo prav tako porabi manj energije kot topo rezilo.
• Ne odrežite več kot tretjino dolžine travnih bilk. Najprej kosite z visoko nastavitvijo višine košnje. Preglejte rezultat in nastavite višino košnje na ustrezno višino. Če je trava zelo visoka, vozite počasi in po potrebi kosite dvakrat.
• Vsakič kosite v različnih smereh, da se na travi ne bi pojavile črte.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodo na voljo strokovna popravila in servisiranje. Če vaš prodajalec ni pooblaščen serviser, ga povprašajte, kje je naslednja najbližja pooblaščena servisna delavnica.

Urnik vzdrževanja

Izračunani intervali vzdrževanja veljajo za vsakodnevno uporabo izdelka. Intervali se spremenijo, će izdelka ne uporabljate vsakodnevno.

Za vzdrževalna dela, označena z *, glejte navodila v Varnostne naprave na izdelku na strani 278.

Vzdrževanje Dnevno Tedensko Mesečno
Izvedite splošne preglede X
Preverite nivo olja X
Izdelek očistite X
Preglejte rezalno opremo X
Preglejte pokrov rezila* X
Preglejte ročico zavoro motorja* X
Preglejte in nastavite pogon (žica za sklopko) X
Preglejte dušilec* X
Preglejte svečko X
Zamenjajte olje (prvič po 5 urah uporabe, potem po vsakih 50 urah up-orabe)			X
Zamenjajte zračni filter X
Preglejte sistem za gorivo X

Izvajanje splošnih pregledov

- Prepričajte se, da so matice in vijaki na izdelku dobro priviti.

Kako čistiti zunanjost izdelka

• S krtačo odstranite listje, travo in umazanijo.
- Prepričajte se, da dovod zraka na vrhu motorja ni oviran.
- Izdelka ne čistite z visokotlačnim čistilnikom.
- Če izdelek operete z vodo, pazite, da voda ne teče neposredno na motor.

Kako očistiti notranjo površino pokrova rezila

1. Izpraznite posodo za gorivo.
2. Izdelek položite na stran tako, da je dušilec na spodnji strani.

POZOR: Če položite izdelek na stran tako, da je na tleh zračni filter, lahko poškodujete motor.

1. Izperite notranjo površino pokrova rezila z vodo.

OPOZORILO: Odstranite vžigalni kabel s svečke, da preprečite naključni vklop motorja.

OPOZORILO: Pri vzdrževanju rezalne opreme uporabite zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Preverite, ali je rezalna oprema poškodovana oziroma razpokana. Če je rezalna oprema poškodovana, jo zamenjajte.
2. Preverite, ali je rezilo poškodovano ali topo.

Opomba: Rezilo morate po brušenju postaviti v ravnovesje. Izdelek peljite na servisni center, da rezilo nabrusijo, zamenjajo in uravnovesijo. Če trčite ob oviro in se izdelek ustavi, zamenjajte poškodovano rezilo. Pooblaščena servisna delavnica naj oceni, ali lahko rezilo izostrijo ali pa ga je treba zamenjati.

Zamenjava rezil

1. Rezilo blokirajte z leseno klado. (SI. 37)
2. Odstranite vijak rezila.
3. Odstranite rezilo.
4. Preglejte, ali sta nosilec in vijak rezila poškodovana.
5. Preglejte, ali je motorna gred zvita.
6. Ko pritrdite novo rezilo, usmerite nagnjene strani rezila v smer pokrova rezila.(Sl. 38)
7. Prepričajte se, da je rezilo poravnano s središčem motorne gredi.
8. Rezilo blokirajte z leseno klado. Pritrdite podložko vzmeti in privijte vijak in podložko z zateznim momentom 45–60 Nm.(Sl. 39)
9. Ročno zavrtite rezilo in se prepričajte, da se prosto obrača.

OPOZORILO: Nosite trpežne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Izdelek vklopite, da preizkusite rezilo. Če rezilo ni pritrjeno pravilno, bo izdelek vibriral, rezultat košnje pa ne bo zadovoljiv.

Kako preveriti nivo olja

POZOR: Če je nivo olja prenizek, se lahko poškoduje motor. Preden zaženete izdelek, preverite nivo olja.

1. Izdelek naj bo na ravnih tleh.
2. Odstranite pokrov rezervoarja olja s priloženo merilno palico.
3. Z merilne palice očistite olje.
4. Merilno palico do konca vstavite v rezervoar olja, da dobite pravi nivo olja.
5. Odstranite merilno palico.
6. Na merilni palici preučite nivo olja.
7. Če je nivo olja nizek, dolijte motorno olje in še enkrat preverite nivo olja.

Kako zamenjati motorno olje

OPOZORILO: Tik po zaustavitvi motorja je motorno olje zelo vroče. Preden iztočite motorno olje, se motor mora ohladiti. Če

polijete motorno olje po koži, se umijte z milom in vodo.

1. Izdelek uporabljajte, dokler imate v rezervoarju gorivo.
2. S svečke odstranite vžigalni kabel.
3. Odstranite pokrovček posode za olje.
4. Pod izdelek postavite posodo, kamor se bo izteklo motorno olje.
5. Izdelek nagnite, da iz rezervoarja olja izteče motorno olje.
6. Dolijte novo motorno olje, priporočila najdete v Tehnični podatki na strani 284.
7. Preverite nivo olja. Glejte Kako preveriti nivo olja na strani 282.

Zračni filter

Zračni filter, ki ga uporabljate dolgo, ne morete popolnoma sčistiti. Zračni filter zamenjajte v rednih intervalih.

Opomba: Če je zračni filter poškodovan, ga zamenjajte.

Kako očistiti papirnat filter

1. Odstranite pokrov zračnega filtra in papirnat filter.
2. S filtrom udarite ob ravno površino, da odpadejo delci.

POZOR: Za čiščenje papirnatih filtrov ne uporabljajte raztopil ali stisnjenega zraka.

1. Zračni filter vstavite nazaj. Prepričajte se, da se zračni filter tesno prilega nosilcu zračnega filtra.

2. Pokrov zračnega filtra nastavite nazaj.

Kako očistiti filter iz penjene plastike

1. Odstranite pokrov zračnega filtra in filter iz penjene plastike.
2. Filter iz penjene plastike sčistite z milom in vodo.
3. Filter iz penjene plastike izperite s čisto vodo.
4. Iztisnite vodo iz filtra iz penjene plastike in ga pustite, da se posuši.

POZOR: Ne uporabljajte stisnjenega zraka, saj lahko poškoduje filter iz penjene plastike.

1. Filter iz penjene plastike namažite z motornim oljem.

2. Ob filter iz penjene plastike pritisnite čisto krpo, da vsrka odvečno olje.

3. Zračni filter vstavite nazaj. Prepričajte se, da se zračni filter tesno prilega nosilcu zračnega filtra.

4. Pokrov zračnega filtra nastavite nazaj.

Pregled svečke

POZOR: Vedno uporabljajte priporočeno vrsto svečke. Zaradi neustrezne vrste vžigalne svečke se izdelek lahko poškoduje.

• Če se moč motorja zmanjša, motorja ni mogoče enostavno zagnati ali ta ne deluje ustrezno v prostem teku, preglejte vžigalno svečko.
• Tveganje za pojav oblog na elektrodah vžigalne svečke lahko zmanjšate tako, da upoštevate ta navodila:
  a) Hitrost prostega teka mora biti pravilno nastavljena.
  b) Mešanica goriva mora biti ustrezna.
  c) Zračni filter mora biti čist.
• Če je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen; glejte Tehnični podatki na strani 284.(Sl. 40)
  • Vžigalno svečko po potrebi zamenjajte.

• Preverite, ali sta pokrov rezervoarja za gorivo in tesnilo pokrova rezervoarja za gorivo poškodovana.
• Preverite, ali cev za gorivo pušča. Če je cev za gorivo poškodovana, naj jo pooblaščena servisna delavnica zamenja.

Kako nastaviti žico sklopke

Če se vam zdi vožnja počasna, je potrebno nastaviti žico sklopke.

1. Za nastavitev dolžine pletenice sklopke jo pritrdite v različne odprtine na pogonski ročici. Skrajšajte dolžino pletenice sklopke za zvišanje hitrosti pogona. Podaljšajte dolžino pletenice za upočasnitev pogona. (Sl. 41)

Opomba: Če je pogon aktiviran, ko ne povlečete pogonske ročice, morate podaljšati žico sklopke.

1. Za manjše prilagajanje hitrosti vožnje obračajte nastavitveno matico. Če želite povečati hitrost pogona, navijte nastavitveno matico v nasprotni smeri urinega kazalca. Za znižanje hitrosti pogona obračajte nastavitveno matico v smeri vrtenja urinega kazalca.(Sl. 42)

Če se vam zdi, da je pogon po nastaviti še vedno počasen, peljite izdelek v pooblaščeno servisno delavnico, kjer bodo zamenjali pogonski jermen.

Transport skladiščenje in odstranitev

Prevoz in skladiščenje

• Preden prevažate in skladiščite izdelek in gorivo, se prepričajte, da izdelek ne pušča in da ni hlapov. Iskre ali odprti plamen, npr. z električnih naprav ali kotlov, lahko zanetijo ogenj.
• Za prevoz in skladiščenje goriva vedno uporabite odobrene posode.
• Preden izdelek skladiščite za daljše obdobje, izpraznite rezervoar za gorivo. Gorivo zavrzite na temu primernem zbirnem mestu.
• Izdelek varno pritrdite na prevozno sredstvo, da se izognete poškodbam in nesrečam.
• Izdelek skladiščite v zaklenjenem prostoru, tako da otroci ali osebe, ki niso primerne za rokovanje z izdelkom, do izdelka ne morajo dostopati.

- Izdelek skladiščite na suhem mestu, kjer ne zmrzuje.

Odstranitev

• Upoštevajte lokalne zahteve za recikliranje in ustrezne predpise.
• Vse kemikalije, kot so motorno olje ali gorivo, zavrzite na servisnem centru ali na kakšni drugi temu primerni lokaciji.
• Ko izdelka ne uporabljate več, ga pošljite k prodajalcu McCulloch ali pa ga zavrzite na mestu za recikliranje.

Tehnični podatki

	M40-125 M46-125R M	46-140WR
Motor
Znamka Briggs & Stratton Briggs & Stratton Briggs & Stratton
Gibna prostornina valja v cm3	125 125 140
Hitrost v vrt/min 2900 2900 2900
Nazivna izhodna moč motorja, kW221	1,6 1,6 1,9
Vžigalni sistem
Svečka RC12YC RC12YC RC12YC
Razmik elektrod, mm 0,5 0,5 0,5
Sistem za gorivo in mazanje
Prostornina posode za gorivo v litrih 0,8 0,8 0,8
Motorno olje222	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Teža
S praznimi rezervoarji v kg 24 30 31
Emisije hrupa223
Izmerjeni nivo zvočne moči dB (A) 93 95 96

	M40-125 M46-125R M46-140WR
Raven zvočne moči, zajamčena L_WA v dB(A)	94 96 96
Nivoji hrupa ^224
Nivo zvočnega tlaka pri ušesu operaterja, dB(A)	80 82 82
Nivo vibracij ahveq ^225
Ročaj, m/s ^2	14,75 15,68 7,08
Rezalna oprema
Višina reza v mm 20–75 30-80 30–80
Širina rezanja, mm 400 460 460
Rezilo Combi 40 Combi 46 Combi 46
Številka izdelka 5871590-10 5811889-10 5811889-10	889-10
Kapaciteta zbiralnika za travo v litrih 50 50 50

	M46-160WRPV M51-1	50WRPX M53-160WRP	XV
Motor
Znamka	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Gibna prostornina valja v cm ^3	163 150 163
Hitrost v vrt/min	2900	2900	2900
Nazivna izhodna moč motorja, kW ^226	2.5	2.3	2,5
Vžigalni sistem
Svečka	RC12YC RJ19LMC	RC12YC
Razmik elektrod, mm	0,5	0,5	0,5
Sistem za gorivo in mazanje
Prostornina posode za gorivo v litrih	0,8	0,8	0,8
Motorno olje ^227	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Teža
S praznimi rezervoarji v kg	32 33 34
	M46-160WRPV M51-1	50WRPX M53-160WRPXV
Emisije hrupa ^228
Raven zvočne moči, izmerjena v dB (A) 95 97	98
Zajamčen nivo hrupa, LWA dB(A) 96 98 98
Nivoji hrupa ^229
Nivo zvočnega tlaka pri ušesu operaterja, dB(A)	82 84 84
Nivo vibracij hveq ^230
Ročaj, m/s ^2	9,39 5,55 8,36
Rezalna oprema
Višina reza v mm 30-80 30-90 30-70
Širina rezanja, mm 460 510 530
Rezilo Combi 46 PX3 PX3
Številka izdelka 5811889-10 5802585-02 5811	886-10
Kapaciteta zbiralnika za travo v litrih 50 60 60

Izjava ES o skladnosti

Vsebina izjave ES o skladnosti

Husqvarna AB, SE 561 82 Huskvarna, ŠVEDSKA, izjavlja na lastno odgovornost, da je predstavljeni izdelek:
Opis Kosilnica z motorjem z notranjim zgorevanjem
Znamka	McCulloch
Platforma/vrsta/model	M40-125, M46-125R, M46-140WR, M46-160WRPV, M51-150WRPX, M53-160WRPXV
Serija	Serijske številke od letnika 2017 dalje
so popolnoma v skladu z naslednjimi direktivami in uredbami EU:
Direktiva/uredba	Opis
2006/42/ES	o strojih
2014/30/EU	o elektromagnetni združljivosti
2000/14/ES; 2005/88/ES	o zunanjem hrupu

Usklajeni standardi in/ali tehnične specifikacije v veljavi: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032

V skladu z direktivo 2000/14/ES, priloga V, so določene ravni zvoka navedene v poglavju s tehničnimi podatki v tem priročniku in v podpisani izjavi ES o skladnosti.

Dobavljena kosilnica z motorjem z notranjim zgorevanjem je popolnoma identična izdelku, na katerem je bil opravljen pregled.

Innehåll

Introduktion....288

Säkerhet....289

Montering.... 291

Drift....292

Underhåll.... 293
