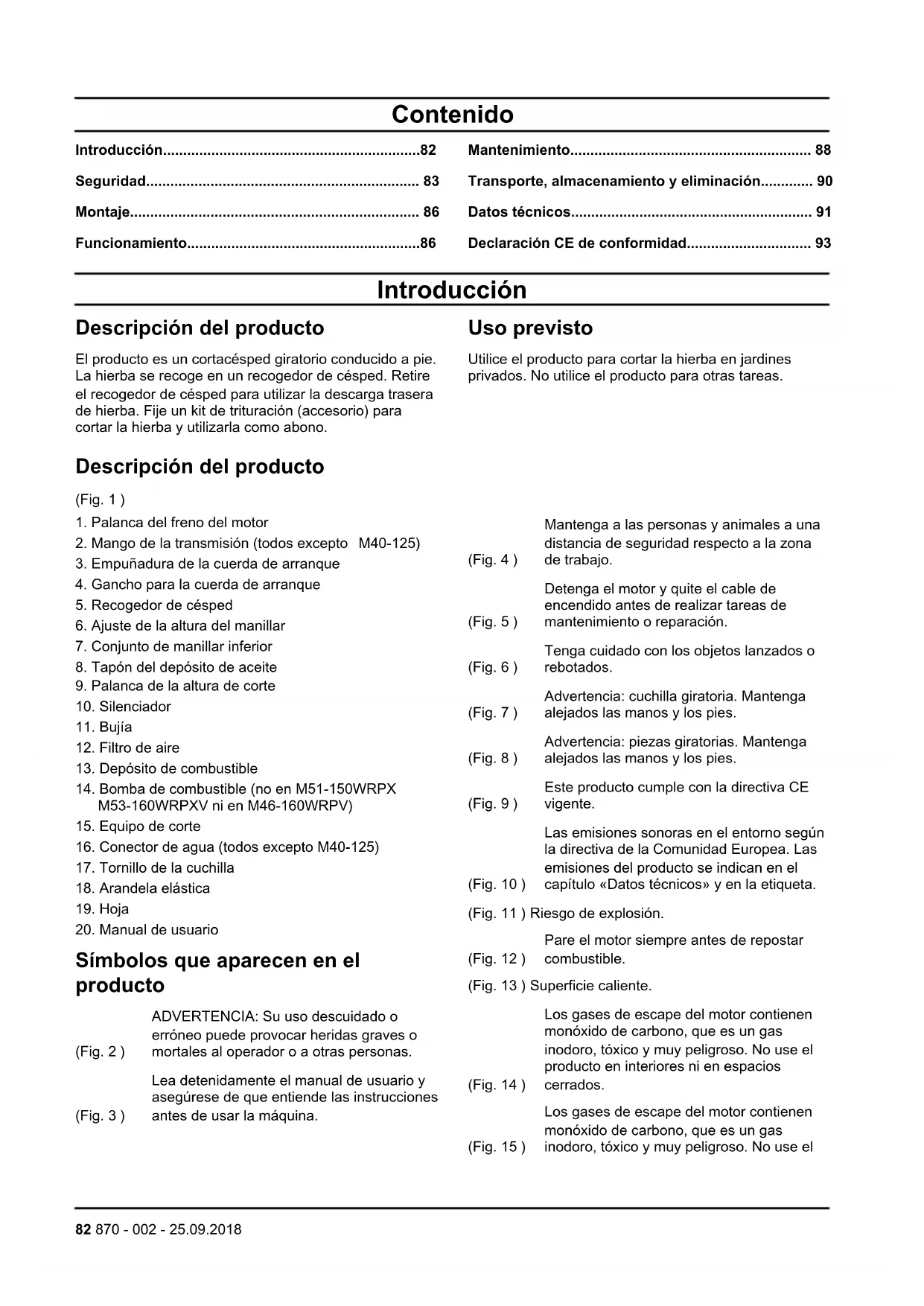

Introducción

Descripción del producto

El producto es un cortacésped giratorio conducido a pie. La hierba se recoge en un recogedor de césped. Retire el recogedor de césped para utilizar la descarga trasera de hierba. Fije un kit de trituración (accesorio) para cortar la hierba y utilizarla como abono.

Descripción del producto

(Fig. 1)

1. Palanca del freno del motor
2. Mango de la transmisión (todos excepto M40-125)
3. Empuñadura de la cuerda de arranque
4. Gancho para la cuerda de arranque
5. Recogedor de césped

6. Ajuste de la altura del manillar

7. Conjunto de manillar inferior

8. Tapón del depósito de aceite

9. Palanca de la altura de corte

10. Silenciador

11. Bujía

12. Filtro de aire

13. Depósito de combustible

14. Bomba de combustible (no en M51-150WRPX M53-160WRPXV ni en M46-160WRPV)

15. Equipo de corte

16. Conector de agua (todos excepto M40-125)

17. Tornillo de la cuchilla

18. Arandela elástica

19. Hoja

20. Manual de usuario

Símbolos que aparecen en el producto

ADVERTENCIA: Su uso descuidado o erróneo puede provocar heridas graves o mortales al operador o a otras personas. (Fig. 2 )

Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones antes de usar la máquina. (Fig. 3)

Uso previsto

Utilice el producto para cortar la hierba en jardines privados. No utilice el producto para otras tareas.

Mantenga a las personas y animales a una distancia de seguridad respecto a la zona de trabajo. (Fig. 4)

Detenga el motor y quite el cable de encendido antes de realizar tareas de mantenimiento o reparación. (Fig. 5)

Tenga cuidado con los objetos lanzados o rebotados. (Fig. 6)

Advertencia: cuchilla giratoria. Mantenga alejados las manos y los pies. (Fig. 7)

Advertencia: piezas giratorias. Mantenga alejados las manos y los pies. (Fig. 8)

Este producto cumple con la directiva CE (Fig. 9) vigente.

Las emisiones sonoras en el entorno según la directiva de la Comunidad Europea. Las emisiones del producto se indican en el capítulo «Datos técnicos» y en la etiqueta. (Fig. 10)

(Fig. 11) Riesgo de explosión.

Pare el motor siempre antes de repostar (Fig. 12) combustible.

(Fig. 13) Superficie caliente.

Los gases de escape del motor contienen monóxido de carbono, que es un gas inodoro, tóxico y muy peligroso. No use el producto en interiores ni en espacios (Fig. 14) cerrados.

Los gases de escape del motor contienen monóxido de carbono, que es un gas inodoro, tóxico y muy peligroso. No use el (Fig. 15)

producto en interiores ni en espacios cerrados.

Nota: Los demás símbolos/etiquetas que aparecen en el producto corresponden a requisitos de homologación específicos en otras zonas comerciales.

UE V

ADVERTENCIA: La manipulación del motor anula la homologación de la UE de este producto.

Responsabilidad sobre el producto

Como se estipula en las leyes de responsabilidad del producto, no nos hacemos responsables de los daños y perjuicios causados por nuestro producto si:

• El producto se ha reparado incorrectamente.
• El producto se ha reparado con piezas que no eran del fabricante o no autorizadas por el fabricante.
• El producto tiene un accesorio que no es del fabricante o no está autorizado por este.
• El producto no se ha reparado en un centro de servicio autorizado o por un organismo homologado.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para destacar información especialmente importante del manual.

ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área adyacente si no se respetan las instrucciones del manual.

Nota: Se usa para proporcionar más información necesaria en una situación determinada.

Instrucciones generales de seguridad

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Este producto es una herramienta peligrosa si se usa incorrectamente o si no se tiene cuidado. Puede causar lesiones graves o incluso la muerte si no siguen las instrucciones de seguridad.
• Este producto genera un campo electromagnético durante el funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de que se den condiciones que provocarían lesiones graves o letales, las personas que utilizan implantes médicos deben consultar con su médico y con el fabricante del implante antes de poner en marcha este producto.
• Proceda siempre con cuidado y utilice siempre el sentido común. Si no está seguro de cómo manejar el producto en una situación especial, pare y

consulte con su distribuidor McCulloch antes de continuar.

• Debe tenerse en cuenta que el operador será responsable de los accidentes que involucren a otras personas o a su propiedad.
• Mantenga el producto limpio. Asegúrese de que puede leer claramente las etiquetas.
• No permita que nadie utilice el producto a menos que se asegure de que haya leído y comprendido el contenido del manual de usuario.
• No deje que un niño maneje el producto.
• No permita que nadie maneje el producto sin conocer las instrucciones.
• Si una persona con discapacidad física o mental usa el producto, asegúrese de supervisarla en todo momento. Debe haber presente en todo momento una persona mayor de edad responsable.
• No utilice el producto si está cansado, enfermo o si se encuentra bajo los efectos de alcohol, drogas o medicamentos. Esto tiene un efecto negativo en su visión, vigilancia, coordinación y capacidad de decisión.
• No utilice el producto si está defectuoso.
• No modifique este producto ni lo utilice si puede haber sido modificado por otras personas.

Seguridad en el área de trabajo

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Retire objetos tales como ramas, palos y piedras de la zona de trabajo antes de usar el producto.
• Los objetos que chocan contra el equipo de corte pueden salir despedidos y causar daños a personas y objetos. Mantenga a las personas y los animales a una distancia de seguridad respecto al producto.
• No utilice el producto en condiciones climáticas desfavorables, como niebla, lluvia, viento fuerte, frío intenso y riesgo de relámpagos. El uso del producto en condiciones climáticas desfavorables o en entornos húmedos o mojados produce mucho

cansancio. El mal tiempo puede causar condiciones peligrosas, como superficies resbaladizas.

• Preste atención a las personas, objetos y situaciones que puedan impedir el funcionamiento seguro del producto.
• Tenga cuidado con los posibles obstáculos, como raíces, piedras, ramas, hoyos y zanjas. El césped crecido puede esconder obstáculos.
• Cortar el césped en pendientes puede resultar peligroso. No utilice el producto en pendientes de más de 15°.
• Utilice el producto a lo largo de las laderas de las pendientes. No se desplace hacia arriba y hacia abajo.
• Tenga cuidado cuando se acerque a esquinas y objetos escondidos que puedan bloquear su campo de visión.

Seguridad en el trabajo

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Utilice este producto para cortar solamente césped. No está permitido utilizar el producto para otras tareas.
• Utilice el equipo de protección individual. Consulte Equipo de protección personal en la página 84.
• Nunca arranque el motor en un espacio cerrado ni cerca de materiales inflamables. Los gases de escape del motor están calientes y pueden contener chispas que pueden provocar un incendio.
• No utilice el producto a menos que la cuchilla y todas las cubiertas estén fijadas correctamente. Una cuchilla fijada incorrectamente puede soltarse y provocar daños personales.
• Asegúrese de que la cuchilla no golpea ningún objeto, como piedras y raíces. Esto puede causar daños a la cuchilla y doblar el eje del motor. Un eje doblado causa vibraciones excesivas y un riesgo muy alto de que la cuchilla se suelte.
• Si la cuchilla choca con algún objeto o si se producen vibraciones, pare el producto inmediatamente. Desconecte el cable de encendido de la bujía. Examine el producto para comprobar si presenta daños. Repare los daños o lleve el producto a un taller de servicio autorizado para realizar la reparación.
• No acople la maneta del freno del motor permanentemente al mango cuando el motor esté encendido.
• Ponga el producto en una superficie plana y estable, y arránquelo. Asegúrese de que la cuchilla no entre en contacto con el suelo u otros objetos.
• Manténgase siempre detrás del producto durante su uso.
• Mientras utilice el producto, mantenga todas las ruedas apoyadas en el suelo y las dos manos en el

mango. Mantenga alejados las manos y los pies de las cuchillas giratorias.

• No incline el producto con el motor en marcha.
• Tenga cuidado cuando tire del producto hacia atrás.
• Nunca levante el producto con el motor en marcha. Si tiene que levantar el producto, primero apague el motor y desconecte el cable de encendido de la bujía.
• No camine hacia atrás mientras utiliza el producto.
• Detenga el motor cuando se desplace por áreas sin hierba, por ejemplo, caminos de grava, piedra y asfalto.
• No corra con el producto con el motor en marcha. Camine siempre mientras utiliza el producto.
• Detenga el motor antes de cambiar la altura de corte. Nunca realice ajustes con el motor en marcha.
• No deje el producto desatendido con el motor en marcha. Pare el motor y asegúrese de que el equipo de corte no gire.

Instrucciones de seguridad para el funcionamiento

Equipo de protección personal

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• El equipo de protección personal no elimina completamente el riesgo de lesiones, pero reduce la gravedad de las lesiones en caso de accidente. Deje que el distribuidor le ayude a seleccionar el equipo adecuado.
• Utilice botas o zapatos de trabajo antideslizantes. No utilice calzado abierto ni vaya descalzo.
  • Utilice pantalones largos gruesos.
• Utilice guantes protectores cuando sea necesario, por ejemplo, para el montaje, inspección o limpieza del equipo de corte.

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No utilice un producto que tenga dispositivos de seguridad defectuosos.
  • Realice una comprobación de los dispositivos de seguridad con frecuencia. Si los dispositivos de seguridad están defectuosos, hable con su taller de servicio McCulloch.

Comprobación de la cubierta del equipo de corte

La cubierta del equipo de corte disminuye las vibraciones en el producto y el riesgo de lesiones provocadas por la cuchilla.

- Examine la cubierta de corte para asegurarse de que no haya daños como, por ejemplo, grietas.

Palanca del freno del motor

La maneta del freno del motor detiene el motor. Cuando se suelta la maneta del freno del motor, el motor se para.

Para realizar una inspección del freno del motor, arranque el motor y luego suelte la maneta del freno del motor. Si el motor no se detiene en 3 segundos, lleve el producto a un taller de servicio McCulloch autorizado para realizar el ajuste del freno del motor.

(Fig. 16)

Silenciador

El silenciador mantiene al mínimo los niveles de ruido y aparta los gases de escape del operador.

No utilice el producto si el silenciador no está instalado o está defectuoso. Un silenciador defectuoso aumenta el nivel de ruido y el riesgo de incendio.

PRECAUCIÓN: El silenciador se calienta mucho durante y después de su uso, y cuando el motor funciona a ralentí. Tenga cuidado cerca de materiales inflamables o gases para evitar incendios.

Comprobación del silenciador

- Examine el silenciador con frecuencia para asegurarse de que está montado correctamente y que no está dañado.

Seguridad en el uso del combustible

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No arranque el producto si está manchado con combustible o aceite del motor. Retire el combustible/aceite no deseado y deje secar el producto.
• Si derrama combustible sobre la ropa, cámbiese inmediatamente.
• Evite el contacto con el combustible; puede provocarle lesiones. Si entra en contacto con el combustible, utilice agua y jabón para eliminar el combustible.
• No arranque el motor si el producto tiene una fuga. Examine frecuentemente si hay fugas en el motor.
• Tenga cuidado con el combustible. El combustible es inflamable, sus vapores son explosivos y puede provocar lesiones o la muerte.

• No inhale los vapores de combustible, ya que pueden causar lesiones. Asegúrese de que hay ventilación suficiente.

• No fume cerca del combustible o el motor.

• No coloque objetos calientes cerca del combustible o el motor.
• No agregue el combustible con el motor encendido.
• Asegúrese de que el motor esté frío antes repostar.
• Antes de repostar, abra la tapa del depósito de combustible lentamente y deje salir el exceso de presión con cuidado.
• No añada combustible al motor en interiores. Una circulación de aire insuficiente puede causar lesiones o la muerte por asfixia o inhalación de monóxido de carbono.
• Apriete el tapón del depósito de combustible completamente. Si el tapón del depósito de combustible no se aprieta, existe riesgo de incendio.
• Antes de arrancarlo, lleve el producto a 3 m (10 pies) de distancia como mínimo del punto en el que llenó el depósito.
• No ponga demasiado combustible en el depósito de combustible.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Los gases de escape del motor contienen monóxido de carbono, que es un gas inodoro, tóxico y muy peligroso. No arranque el motor en interiores ni en espacios cerrados.
• Antes de realizar el mantenimiento del producto, detenga el motor y desconecte el cable de encendido de la bujía.
• Utilice guantes protectores cuando realice el mantenimiento del equipo de corte. La cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.
• Los accesorios y modificaciones en el producto que no estén aprobados por el fabricante pueden causar daños graves o la muerte. No modifique el producto. Utilice siempre accesorios autorizados por el fabricante.
• Si el mantenimiento no se realiza correctamente y de forma regular, aumenta el riesgo de lesiones y daños en el producto.
  • Realice únicamente las tareas de mantenimiento que se indican en este manual del propietario. Todos los demás trabajos de mantenimiento deben llevarse a cabo en un taller de servicio McCulloch autorizado.
• Lleve el producto a un taller de servicio McCulloch autorizado para realizar el mantenimiento de forma regular.
• Cambie las piezas dañadas, desgastadas o rotas.

Montaje

Para montar el manillar en el M40-125

1. Coloque los pasadores en los orificios de la parte inferior del manillar como se indica en la ilustración. Alinee los orificios y fije los tornillos, arandelas y ruedecillas. Apriete las ruedecillas a fondo.(Fig. 17)
2. Alinee los orificios de la parte superior del manillar con los de la parte inferior y fije los tornillos, arandelas y ruedecillas. En el lado derecho, acople también el gancho para la cuerda de arranque. Apriete las ruedecillas a fondo.(Fig. 18)
3. Tire de la cuerda de arranque y colóquela alrededor del gancho.(Fig. 19)
4. Utilice las bridas para fijar los cables al mango.(Fig. 20)

Nota: Asegúrese de los cables no estén demasiado tensos.

Para montar el manillar en todos los modelos excepto el M40-125

1. Alinee los orificios roscados de la parte inferior del mango con los orificios roscados del conjunto del mango. Fije los tornillos, las arandelas y las ruedecillas.(Fig. 21)

a) En los modelos M53-160WRPXV y M46-160WRPV, fije también la extensión del manillar.(Fig. 22)

1. Utilice las bridas para fijar los cables al mango.(Fig. 23)

Nota: Asegúrese de los cables no estén demasiado tensos.

1. Para ajustar la altura del manillar, afloje las ruedecillas inferiores, suba o baje el manillar y apriete las ruedecillas por completo.

Instalación de la cuerda de arranque

1. Fije el lazo de la cuerda de arranque al pomo en forma de T. No lo apriete completamente.(Fig. 24)
2. Sujete la maneta del freno del motor contra el manillar.
3. Saque lentamente la cuerda de arranque y colóquela en el gancho para la cuerda de arranque. (Fig. 25)
4. Apriete el pomo en forma de T.(Fig. 26)

Para montar el recogedor de césped

1. Encaje la parte superior del recogedor en la parte inferior.

a) Modelo M40-125:(Fig. 27)
b) Todos los demás modelos:(Fig. 28 )

1. Levante la cubierta trasera.
2. Encaje los ganchos del recogedor de césped en el borde superior del chasis.(Fig. 29)
3. Coloque la parte inferior del recogedor de césped en el canal de descarga.

Para montar el accesorio triturador

Hay disponible un kit de trituración como accesorio opcional solo para los modelos seleccionados. El modelo M40-125 no se puede utilizar con un kit de trituración.

1. Levante la cubierta trasera y extraiga el recogedor de césped.
2. Coloque el accesorio triturador en el canal de descarga.(Fig. 30)

Funcionamiento

Introducción

ADVERTENCIA: Antes de utilizar el producto, debe leer y entender el capítulo sobre seguridad.

Antes de utilizar el producto

1. Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones.
2. Examine el equipo de corte para asegurarse de que está conectado y ajustado correctamente. Consulte

Para inspeccionar el equipo de corte en la página 89.

1. Llene el depósito de combustible. Consulte Repostaje de combustible en la página 86.
2. Llene el depósito de aceite y realice una comprobación del nivel de aceite. Consulte Para realizar una comprobación del nivel de aceite en la página 89.

Repostaje de combustible

Si es posible, utilice de gasolina de bajas emisiones/alquilatos. Si no puede utilizar gasolina de bajas emisiones/alquilatos, utilice una gasolina sin plomo o

gasolina con plomo de buena calidad con un octanaje no inferior a 90.

PRECAUCIÓN: No utilice gasolina con un octanaje inferior a 90 octanos RON (87 AKI). Esto puede provocar daños en el producto.

1. Abra el tapón del depósito de combustible lentamente para liberar la presión.
2. Llene lentamente con una lata de combustible. Si derrama combustible, límpielo con un paño y deje que el combustible restante se seque.
3. Limpie la zona de alrededor del tapón del depósito de combustible.
4. Apriete el tapón del depósito de combustible completamente. Si el tapón del depósito de combustible no se aprieta, existe riesgo de incendio.
5. Antes de arrancarlo, lleve el producto a 3 m (10 pies) de distancia como mínimo del punto en el que llenó el depósito.

Para ajustar la altura de corte

Nota: El modelo M40-125 tiene un control de altura de corte para cada rueda. Ajuste la misma altura en los cuatro controles de altura de corte.

1. Mueva la palanca de altura de corte hacia atrás para aumentar la altura de corte.
2. Mueva la palanca de altura de corte hacia delante para reducir la altura de corte.(Fig. 31)

PRECAUCIÓN: No ajuste la altura de corte demasiado baja. Las cuchillas pueden golpear el suelo si la superficie del césped no está nivelada.

Para arrancar el producto

1. Asegúrese de que el cable de encendido está conectado a la bujía.
2. Para todos los modelos excepto el M51-150WRPX y el M53-160WRPXV: La primera vez que arranque el producto, presione la bomba de combustible cinco veces. La siguiente vez que arranque el producto con el motor frío, presione la bomba tres veces.
3. Manténgase detrás del producto.
4. Sujete la maneta del freno del motor contra el manillar.(Fig. 32)
5. Sostenga la empuñadura de arranque con la mano derecha.
6. Tire lentamente de la cuerda de arranque hasta sentir cierta resistencia.
7. Tire con fuerza para arrancar el motor.

Para usar la transmisión de las ruedas (todos los modelos excepto el M40-125)

• Empuje el mango de transmisión hacia el manillar. (Fig. 33)
• Antes de tirar del producto hacia atrás, desacople la transmisión y empuje el producto hacia adelante aproximadamente 10 cm.
• Suelte el mango de transmisión para desacoplar la transmisión, por ejemplo, cuando se acerque a un obstáculo.

Para detener el producto

• Para detener solo la transmisión, basta con soltar el mango de transmisión.
• Para detener el motor, suelte la maneta del freno del motor.

Para colocar el producto en posición de almacenamiento

Nota: La posición de almacenamiento vertical solo está disponible en los modelos M53-160WRPXV y M46-160WRPV. Estos modelos tienen motores que se han fabricado especialmente para almacenamiento vertical.

1. Asegúrese de que las extensiones del manillar están montadas. Consulte Para montar el manillar en todos los modelos excepto el M40-125 en la página 86.
2. Coloque la palanca de la altura de corte en la posición más alta.
3. Afloje las ruedecillas inferiores y doble el manillar hacia delante.(Fig. 34)
4. Apriete las ruedecillas inferiores para bloquear el manillar en la posición plegada.(Fig. 35)
5. Levante el producto y colóquelo en la posición de almacenamiento.(Fig. 36)
6. Coloque la palanca de la altura de corte en la posición media.
7. Para restablecer el producto a la posición de funcionamiento, realice la misma secuencia en orden inverso.

Para obtener un buen resultado

• Use siempre una cuchilla afilada. Un cuchilla roma proporciona un resultado irregular y la superficie de corte de la hierba adquiere un tono amarillo. Una cuchilla afilada también utiliza menos energía que una cuchilla roma.
• No corte más de 13 de la longitud del césped. Corte primero con una altura de corte alta. Examine el resultado y baje la altura de corte al nivel que corresponda. Si la hierba está muy larga, vaya despacio y corte dos veces si es necesario.

Mantenimiento

Introducción

ADVERTENCIA: Antes de realizar cualquier trabajo de mantenimiento, debe leer y entender el capítulo sobre seguridad.

Para todos los trabajos de mantenimiento y reparación del producto, es necesario realizar una formación especial. Nosotros garantizamos que los trabajos de mantenimiento y reparación sean realizados por profesionales. Si su distribuidor no es un taller de

servicio, pídale información sobre el taller de servicio más cercano.

Programa de mantenimiento

Los intervalos de mantenimiento se calculan a partir del uso diario del producto. Los intervalos cambian si el producto no se utiliza a diario.

Para las tareas de mantenimiento identificadas con un *, consulte las instrucciones de Dispositivos de seguridad en el producto en la página 84.

Mantenimiento Diario Semanal Mensual
Inspección general X
Comprobación del nivel de aceite X
Limpieza del producto X
Inspección del equipo de corte X
Inspección de la cubierta de corte* X
Inspección de la maneta del freno del motor* X
Inspección y ajuste de la transmisión (cable de embrague) X
Inspección del silenciador* X
Inspección de la bujía X
Cambio de aceite (primer cambio a las 5 horas de uso; después, cada 50 h)			X
Cambie el filtro de aire X
Inspección del sistema de combustible X

Para realizar una inspección general

- Asegúrese de que las tuercas y los tornillos del producto estén bien apretados.

Para limpiar el producto externamente

• Use un cepillo para retirar las hojas, la hierba y la suciedad.
• Asegúrese de que la toma de aire de la parte superior del motor no esté obstruida.
• No utilice un equipo de limpieza a alta presión para limpiar el producto.
• Si utiliza agua para limpiar el producto, no dirija el chorro directamente sobre el motor.

Para limpiar la superficie interior de la cubierta de corte

1. Vacíe el depósito de combustible.
2. Apoye el producto sobre su costado con el silenciador hacia abajo.

PRECAUCIÓN: Si el producto se pone con el filtro de aire hacia abajo, el motor puede dañarse.

1. Limpie la superficie interior de la cubierta de corte con una manguera de agua.

Para inspeccionar el equipo de corte

ADVERTENCIA: Para evitar el arranque accidental, desconecte el cable de encendido de la bujía.

ADVERTENCIA: Utilice guantes protectores cuando realice el mantenimiento del equipo de corte. La cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.

1. Inspeccione el equipo de corte para comprobar si presenta daños o grietas. Sustituya siempre un equipo de corte dañado.
2. Inspeccione la cuchilla para comprobar si está dañada o roma.

Nota: Después de afilar la cuchilla, es necesario equilibrarla. El afilado, la sustitución y el equilibrado de la cuchilla deben realizarse en un centro de servicio. Si choca con un obstáculo que haga que el producto se pare, sustituya la cuchilla dañada. Lleve el producto a un centro de servicio, donde estimarán si la cuchilla puede afilarse o debe sustituirse.

Para sustituir la cuchilla

1. Bloquee la cuchilla con un bloque de madera.(Fig. 37)
2. Extraiga el tornillo de la cuchilla.
3. Desmonte la cuchilla.
4. Inspeccione el soporte de la cuchilla y el tornillo de la cuchilla para comprobar si presentan daños.
5. Inspeccione el eje del motor para asegurarse de que no está doblado.
6. Cuando instale la nueva cuchilla, colóquela con los extremos en ángulo en dirección a la cubierta de corte.(Fig. 38)
7. Asegúrese de que la cuchilla quede alineada con el centro del eje del motor.
8. Bloquee la cuchilla con un bloque de madera. Coloque la arandela elástica, y apriete el perno y la arandela con un par de 45–60 Nm.(Fig. 39)
9. Mueva la cuchilla en distintas direcciones manualmente y compruebe que gira libremente.

ADVERTENCIA: Use guantes resistentes. La cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.

1. Arranque el producto para hacer una prueba de la cuchilla. Si la cuchilla no está correctamente fijada, se produce una vibración en el producto o el resultado de corte no es satisfactorio.

Para realizar una comprobación del nivel de aceite

PRECAUCIÓN: Un nivel de aceite demasiado bajo puede causar daños en el motor. Compruebe el nivel de aceite antes de arrancar el producto.

1. Coloque el producto sobre una superficie nivelada.
2. Retire el tapón del depósito de aceite con la varilla de nivel acoplada.
3. Limpie el aceite de la varilla de nivel de aceite.
4. Introduzca la varilla de nivel totalmente en el depósito de aceite para obtener un resultado correcto del nivel de aceite.
5. Quite la varilla de nivel.
6. Compruebe el nivel de aceite que indica la varilla de nivel.
7. Si el nivel de aceite es bajo, llene con aceite de motor y vuelva a comprobar el nivel de aceite.

Para cambiar el aceite del motor

ADVERTENCIA: El aceite del motor está muy caliente inmediatamente después de apagar el motor. Deje que el motor se enfríe antes de vaciar el aceite del motor. Si derrama aceite del motor y entra en contacto con la piel, lávese con agua y jabón.

1. Ponga el producto en funcionamiento hasta que el depósito de combustible se vacíe.
2. Quite el cable de encendido de la bujía.
3. Retire el tapón del depósito de aceite.
4. Coloque un recipiente debajo del producto para recoger el aceite del motor.
5. Incline el producto para drenar el aceite de motor del depósito de aceite.
6. Llene el depósito con aceite de motor nuevo del tipo recomendado en Datos técnicos en la página 91.
7. Compruebe el nivel de aceite. Consulte Para realizar una comprobación del nivel de aceite en la página 89.

Filtro de aire

Un filtro de aire que se haya utilizado durante mucho tiempo no se puede limpiar por completo. Sustituya el filtro de aire con regularidad.

Nota: Sustituya siempre el filtro de aire si se avería.

Para limpiar el filtro de papel

1. Saque la cubierta del filtro de aire y extraiga el filtro de papel.

2. Golpee el filtro contra una superficie plana para que caigan las partículas.

PRECAUCIÓN: No use disolvente ni aire comprimido para limpiar el filtro de papel.

1. Vuelva a colocar el filtro de aire. Asegúrese de que el filtro de aire selle totalmente el soporte del filtro de aire.
2. Vuelva a colocar la cubierta del filtro de aire.

Para limpiar el filtro de espuma plástica

1. Saque la cubierta del filtro de aire y extraiga el filtro de espuma plástica.
2. Limpie el filtro de espuma plástica con agua y jabón.
3. Enjuague el filtro de espuma plástica con agua limpia.
4. Escurra el agua del filtro de espuma plástica y deje que se seque.

PRECAUCIÓN: No utilice aire comprimido. Esto puede provocar daños en el filtro de espuma plástica.

1. Lubrique el filtro de espuma plástica con aceite de motor.
2. Frote el filtro de espuma plástica con un paño limpio para retirar el aceite sobrante.
3. Vuelva a colocar el filtro de aire. Asegúrese de que el filtro de aire selle totalmente el soporte del filtro de aire.
4. Vuelva a colocar la cubierta del filtro de aire.

Para examinar la bujía

PRECAUCIÓN: Utilice siempre el tipo de bujía recomendado. El uso de un tipo de bujía incorrecto puede causar averías en el producto.

• Examine la bujía si el motor tiene baja potencia, no es fácil de arrancar o no funciona correctamente al régimen de ralentí.
• Para reducir el riesgo de material no deseado en los electrodos de la bujía, siga estas instrucciones:

a) Asegúrese de que el régimen de ralentí está bien ajustado.
b) Asegúrese de que la mezcla de combustible sea correcta.
c) Asegúrese de que el filtro de aire esté limpio.

• Si la bujía está sucia, límpiela y asegúrese de que la distancia entre los electrodos sea la correcta, consulte Datos técnicos en la página 91.(Fig. 40)
• Sustituya la bujía si fuese necesario.

Para inspeccionar el sistema de combustible

• Examine el tapón del depósito de combustible y la junta del tapón para comprobar que no presenten daños.
• Examine la manguera de combustible para asegurarse de que no haya fugas. Si la manguera de combustible está dañada, lleve el producto a un taller de servicio para sustituirla.

Para ajustar el cable de embrague

Si la transmisión funciona con lentitud, será necesario ajustar el cable de embrague.

1. Para ajustar la longitud del cable del embrague, fijelo a los distintos orificios del mango de la transmisión. Reduzca la longitud del cable del embrague para aumentar la velocidad de la transmisión. Alargue el cable del embrague para disminuir la velocidad de la transmisión.(Fig. 41)

Nota: Si la transmisión está acoplada sin tirar del mango de transmisión, es necesario extender el cable de embrague.

1. Para un pequeño ajuste de la velocidad de la transmisión, gire el tornillo de ajuste. Para aumentar la velocidad de la transmisión, gire el tornillo de ajuste hacia la izquierda. Para reducir la velocidad de la transmisión, gire el tornillo de ajuste hacia la derecha.(Fig. 42)

Si la transmisión sigue funcionando con lentitud después de realizar el ajuste, lleve el producto a un taller de servicio autorizado para la sustitución de la correa de transmisión.

Transporte, almacenamiento y eliminación

Transporte y almacenamiento

• Para el transporte y almacenamiento del producto y del combustible, asegúrese de que no haya fugas ni humos. Las chispas o llamas abiertas, por ejemplo, de dispositivos eléctricos o calderas, pueden producir un incendio.

• Use siempre recipientes homologados para el transporte y almacenamiento de combustible.

• Vacíe el depósito de combustible antes de poner el producto en almacenamiento durante un largo periodo de tiempo. Deseche el combustible en una ubicación adecuada para su eliminación.

• Asegure el producto durante el transporte para evitar daños y accidentes.
• Mantenga el producto en un área cerrada para impedir el acceso a niños o personas no autorizadas.

- Mantenga el producto en un lugar seco y al abrigo de las heladas.

Eliminación

- Respete los requisitos de reciclaje locales y las normas aplicables.

- Deseche todos los productos químicos, como el aceite de motor o el combustible, en un centro de

servicio o una ubicación adecuada para su eliminación.

- Cuando ya no use el producto, envíelo a un distribuidor McCulloch o deséchelo en un punto de reciclaje.

Datos técnicos

	M40-125 M46-125R M46-140WR
Motor
Marca Briggs & Stratton Briggs & Stratton Briggs & Stratton
Cilindrada, cm3	125 125 140
Velocidad, rpm 2900 2900 2900
Potencia nominal del motor, kW61	1,6 1,6 1,9
Sistema de encendido
Bujía RC12YC RC12YC RC12YC
Distancia de electrodos, mm 0,5 0,5 0,5
Sistema de combustible y lubricación
Capacidad del depósito de gasolina, litros 0,8	0,8 0,8
Aceite de motor62	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Peso
Con los depósitos vacíos, kg 24 30 31
Emisiones de ruido63
Nivel de potencia acústica medida, dB(A) 93 9	5 96
Nivel de potencia acústica garantizado LWA dB(A)	94 96 96
Niveles acústicos64
Nivel de presión sonora en el oído del operario, dB (A)	80 82 82
Niveles de vibración, ahveq65

	M40-125 M46-125R M46-140WR
Manillar, m/s^2	14,75 15,68 7,08
Equipo de corte
Altura de corte, mm 20–75 30-80 30-80
Anchura de corte, mm 400 460 460
Hoja Combi 40 Combi 46 Combi 46
Referencia 5871590-10 5811889-10 5811889-10
Capacidad del recogedor de césped, litros 50	50 50

	M46-160WRPV M51-1	50WRPX M53-160WRPXV
Motor
Marca	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Cilindrada, cm ^3	163 150 163
Velocidad, rpm	2900	2900	2900
Potencia nominal del motor, kW ^66	2.5	2.3	2,5
Sistema de encendido
Bujía	RC12YC RJ19LMC	RC12YC
Distancia de electrodos, mm	0,5	0,5	0,5
Sistema de combustible y lubricación
Capacidad del depósito de gasolina, litros	0,8	0,8	0,8
Aceite de motor ^67	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Peso
Con los depósitos vacíos, kg	32 33 34
Emisiones de ruido ^68
Nivel de potencia acústica medida, dB(A)	95 97 98
Nivel de potencia acústica garantizado LWA dB(A)	96 98 98
Niveles acústicos ^69
Nivel de presión sonora en el oído del operario, dB (A)	82 84 84
	M46-160WRPV M51-1	50WRPX M53-160WR	P XV
Niveles de vibración, a_hveq^70
Manillar, m/s ^2	9,39 5,55 8,36
Equipo de corte
Altura de corte, mm 30-80 30-90 30-70
Anchura de corte, mm 460 510 530
Hoja Combi 46 PX3 PX3
Referencia 5811889-10 5802585-02 5811886-10
Capacidad del recogedor de césped, litros 50	60 60

Declaración CE de conformidad

Contenido de la declaración de conformidad CE

Nosotros, Husqvarna AB, SE 561 82 Huskvarna, SUECIA, declaramos bajo nuestra exclusiva responsabilidad que el producto representado:
Descripción Cortacésped conducido a pie con motor de combustión
Marca McCulloch
Plataforma/tipo/modelo M40-125,	M46-125R, M46-140WR, M46-160WRPV, M51-150WRPX,M53-160WRPXV
Lote Número de serie a partir de	año 2017 y en adelante
Cumple las siguientes directivas y normas de la UE:
Directiva/Norma	Descripción
2006/42/EC	"relativa a las máquinas"
2014/30/EU	"relativa a la compatibilidad electromagnética"
2000/14/EC; 2005/88/EC	"relativa al ruido en exteriores"
Las normas armonizadas o especificaciones técnicas aplicadas son las siguientes: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032De acuerdo con la directiva 2000/14/CE, Anexo V, los valores de sonido declarados se indican en el capítulo Datos técnicos de este manual y en la declaración de conformidad CE firmada.El cortacésped conducido a pie con motor de combustión suministrado concuerda con el ejemplar que fue sometido a examen.

Sisukord

Sissejuhatus....94

Ohutus.... 95

Kokkupanek.... 97

Töö....98

Hooldamine....99

Transportimine, hoiulepanek ja utiliseerimine..... 102

Tehnilised andmed.... 102

1. Mova a alavanca da altura de corte para trás para aumentar a altura de corte.
2. Mova a alavanca da altura de corte para a frente para diminuir a altura de corte.(Fig. 31)

Para limpar o filtro de espuma plástica

Deslocamento, cm ^3 125 125 140

Pentru a regla cablul de ambreiaj
