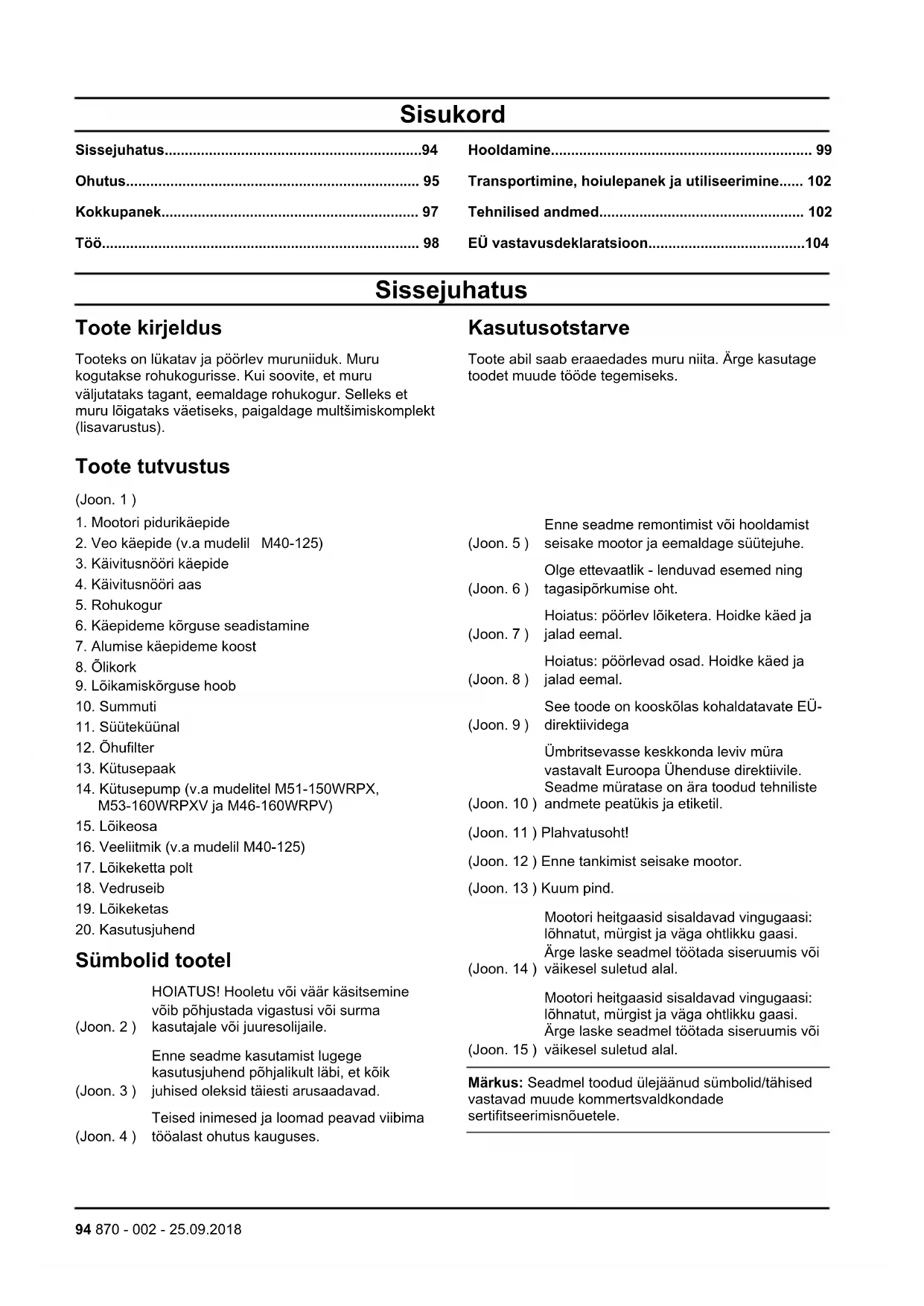

KASUTUSJUHEND M51150WRPX MCCULLOCH

• Töö p. 98
• Hooldamine p. 99
• Transportimine, hoiulepanek ja utiliseerimine p. 102
• Tehnilised andmed p. 102
• EÜ vastavusdeklaratsioon Sissejuhatus Toote kirjeldus Tooteks on lükatav ja pöörlev muruniiduk. Muru kogutakse rohukogurisse. Kui soovite, et muru väljutataks tagant, eemaldage rohukogur. Selleks et muru lõigataks väetiseks, paigaldage multšimiskomplekt (lisavarustus). Kasutusotstarve Toote abil saab eraaedades muru niita. Ärge kasutage toodet muude tööde tegemiseks. Toote tutvustus (Joon. 1 ) p. 104

1. Mootori pidurikäepide

2. Veo käepide (v.a mudelil

3. Käivitusnööri käepide

4. Käivitusnööri aas

6. Käepideme kõrguse seadistamine

7. Alumise käepideme koost

9. Lõikamiskõrguse hoob

16. Veeliitmik (v.a mudelil M40-125)

Sümbolid tootel (Joon. 2 ) HOIATUS! Hooletu või väär käsitsemine võib põhjustada vigastusi või surma kasutajale või juuresolijaile. (Joon. 3 ) Enne seadme kasutamist lugege kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad. (Joon. 4 ) Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses. (Joon. 5 ) Enne seadme remontimist või hooldamist seisake mootor ja eemaldage süütejuhe. (Joon. 6 ) Olge ettevaatlik - lenduvad esemed ning tagasipõrkumise oht. (Joon. 7 ) Hoiatus: pöörlev lõiketera. Hoidke käed ja jalad eemal. (Joon. 8 ) Hoiatus: pöörlevad osad. Hoidke käed ja jalad eemal. (Joon. 9 ) See toode on kooskõlas kohaldatavate EÜ- direktiividega (Joon. 10 ) Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Seadme müratase on ära toodud tehniliste andmete peatükis ja etiketil. (Joon. 11 ) Plahvatusoht! (Joon. 12 ) Enne tankimist seisake mootor. (Joon. 13 ) Kuum pind. (Joon. 14 ) Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge laske seadmel töötada siseruumis või väikesel suletud alal. (Joon. 15 ) Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge laske seadmel töötada siseruumis või väikesel suletud alal. Märkus: Seadmel toodud ülejäänud sümbolid/tähised vastavad muude kommertsvaldkondade sertifitseerimisnõuetele. 94 870 - 002 - 25.09.2018EL V HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse. Tootevastutus Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;

• toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;

tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt. Ohutus Ohutuse määratlused Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis. HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu. ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu. Märkus: Tähistab antud olukorras vajalikku lisateavet. Üldised ohutuseeskirjad HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.

• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.

Olge alati ettevaatlik ja kasutage tervet mõistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu McCulloch edasimüüjaga.

• Arvestage, et teiste isikute ja nende varaga seotud õnnetuste korral kannab vastutust seadme kasutaja.

• Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.

• Ärge lubage kellelgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.

• Ärge lubage lastel toodet käsitseda.

• Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.

Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.

• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.

• Ärge kasutage toodet, kui see on kahjustatud.

• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud. Tööala ohutus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Enne toote kasutamist eemaldage tööalalt oksad ja kivid.

• Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.

Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).

• Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.

• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.

• Muru niitmine kallakutel võib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15°.

• Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.

• Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses.

870 - 002 - 25.09.2018 95Tööohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.

• Kasutage isikukaitsevahendeid. Vt jaotist Isiklik kaitsevarustus lk 96

• Ärge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lähedal. Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju.

• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.

• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.

• Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Lahutage süüteküünla süütejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.

• Kui mootor töötab, ärge kinnitage mootori pidurikäepidet käepidemele jäädavalt.

• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.

• Olge toote kasutamisel alati toote taga.

• Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.

• Kui mootor on käivitatud, ärge kallutage toodet.

• Olge toote tagasisuunas tõmbamisel ettevaatlik.

• Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toodet tõsta, seisake esmalt mootor ja lahutage süütejuhe süüteküünlast.

• Ärge kõndige toote kasutamise ajal tagurpidi.

• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusast, kivist ja asfaldist teedel.

• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal kõndige.

• Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.

• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks. Ohutusjuhised kasutamisel Isiklik kaitsevarustus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Isiklik kaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.

• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.

• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades. Toote ohutusseadised HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.

• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge McCulloch hooldustöökotta. Lõikeosa katte kontrollimine Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

• Kontrollige lõikeosa kahjustuste (nt pragude) suhtes. Mootori pidurikäepide Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub. Mootoripiduri kontrollimiseks käivitage mootori ja vabastage mootorpiduri käepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida McCulloch volitatud hooldustöökojas. (Joon. 16 ) Summuti Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata mootori heitgaasid kasutajast eemale. Ärge kasutage seadet, kui summuti puudub või on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu. ETTEVAATUST: Seadme töötamise ajal ja vahetult pärast töötamist ning mootori tühikäigul töötamise ajal on summuti väga kuum. Tulekahju vältimiseks olge tuleohtlike materjalide ja/või aurude läheduses väga ettevaatlik. Summuti kontrollimine

• Kontrollige summutit regulaarselt ning veenduge, et see oleks õigesti kinnitatud ja kahjustamata. 96 870 - 002 - 25.09.2018Ohutusnõuded kütuse käsitsemisel HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada.

• Kui kütus satub rõivastele, siis vahetage kohe riideid.

Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, puhastage piirkond seebi ja veega.

• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.

• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.

• Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.

• Ärge suitsetage kütuse ega mootori läheduses.

• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.

• Ärge tankige kütust, kui mootor töötab.

• Enne tankimise alustamist veenduge, et mootor oleks külm.

• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.

• Ärge tankige mootorit siseruumis. Ebapiisav õhuvahetus võib põhjustada lämbumisest või vingugaasimürgistusest tingitud kehavigastuse või surma.

• Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.

• Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

• Ärge tankige paaki liiga palju kütust. Ohutusjuhised hooldamisel HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal.

• Enne toote hooldamist seisake mootor ja eemaldage süüteküünla süütejuhe.

Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

• Tootja heakskiiduta tarvikud ja muudatused toote juurest võivad põhjustada tõsiseid kehavigastusi või surma. Ärge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.

• Kui toodet regulaarselt ja õigesti ei hooldata, suureneb oht, et toode saab kahjustada ja võib kedagi vigastada.

• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha McCulloch heakskiiduga hooldustöökojas.

• Laske toodet regulaarselt hooldada McCulloch heakskiiduga hooldustöökojas.

• Asendage kahjustatud, kulunud ja katkised osad. Kokkupanek M40-125 käepideme kokkupanek

1. Pange alumise käepideme allosa tihvtid avadesse,

nagu joonisel näidatud. Asetage poldiavad kohakuti ning paigaldage poldid, sibid ja nupud. Keerake nupud korralikult kinni.(Joon. 17 )

2. Asetage alumise käepideme avad kohakuti juhtraua

avadega ning paigaldage poldid, seibid ja nupud. Paremale paigaldage ka käivitusnööri aas. Keerake nupud korralikult kinni.(Joon. 18 )

3. Tõmmake käivitusnööri käepidet ja mähkige

käivitusnöör ümber käivitusnööri aasa.(Joon. 19 )

4. Kinnitage juhtmed käepideme külge kinnitite abil.

(Joon. 20 ) Märkus: Veenduge, et juhtmed poleks liigselt pingul. Käepideme kokkupanek (v.a M40-125)

1. Asetage käepideme alumised kruviavad kohakuti

käepidemekoostu kruviavadega. Paigaldage kruvid, seibid ja nupud.(Joon. 21 ) a) Mudelile M53-160WRPXV ja M46-160WRPV paigaldage ka käepideme pikendus.(Joon. 22 )

2. Kinnitage juhtmed käepideme külge kinnitite abil.

(Joon. 23 ) Märkus: Veenduge, et juhtmed poleks liigselt pingul.

3. Õige käepidemekõrguse reguleerimiseks keerake

alumised nupud lahti, et reguleerida kõrgust, ja siis pingutage nuppe korralikult. Käivitusnööri paigaldamine

1. Paigaldage käivitusnööri aas ja T-nupp. Ärge

3. Tõmmake käivitusnöör aeglaselt välja ja pange

käivitusnööri aasa. (Joon. 25 )

4. Keerake T-nupp kinni.(Joon. 26 )

Rohukoguri kokkupanek

1. Kinnitage rohukoguri ülaosa rohukoguri alaosale.

a) Mudel M40-125:(Joon. 27 ) b) Kõik muud mudelid:(Joon. 28 )

2. Kergitage tagakaant.

3. Kinnitage rohukoguri konksud raami ülaservale.

4. Asetage rohukoguri alaosa muru

väljaviskekanalisse. Multšikorgi kokkupanek Multšimiskomplekt on lisatarvikuna saadaval vaid teatud mudelitele. Mudelit M40-125 multšimiskomplektiga kasutada ei saa.

1. Kergitage tagakaant ja eemaldage rohukogur.

2. Asetage multšikork väljaviskekanalisse.(Joon. 30 )

Töö Sissejuhatus HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis. Enne toote kasutamist

1. Lugege kasutusjuhend põhjalikult läbi, et kõik

juhised oleksid täiesti arusaadavad.

2. Veenduge, et lõikeosa oleks õigesti kinnitatud ja

reguleeritud. Vt jaotist Lõikeosa kontrollimine lk 100

3. Täitke kütusepaak. Vt jaotist

4. Täitke õlipaak ja kontrollide õlitaset. Vt jaotist

Kütuse tankimine Võimaluse korral kasutage keskkonnasäästlikku bensiini/alkülaatbensiini. Kui keskkonnasäästlik või alkülaatbensiin pole saadaval, kasutage kvaliteetset pliivaba bensiini või pliibensiini, mille oktaaniarv on vähemalt 90. ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See võib toodet kahjustada.

1. Surve vabastamiseks avage kütusepaagi kork

2. Lisage kütust aeglaselt kütusenõust. Mahavalgumise

korral eemaldage osa kütust lapiga ja laske ülejäänul ära kuivada.

Puhastage kütusepaagi korgi ümbrus.

4. Pingutage kütusepaagi korki korralikult. Pingutamata

kütusepaagi kork põhjustab tuleohtu.

5. Enne käivitamist viige toode vähemalt 3 m

kaugusele kohast, kus toimus kütusepaagi täitmine. Lõikamiskõrguse reguleerimine Märkus: Mudelil M40-125 on iga ratta kohta üks lõikamiskõrguse juhtseadis. Seadke kõik neli lõikamiskõrguse juhseadist võrdsele kõrgusele.

1. Lõikamiskõrguse suurendamiseks tõmmake

lõikamiskõrguse hooba tagasisuunas.

2. Lõikamiskõrguse vähendamiseks lükake

lõikamiskõrguse hooba edasisuunas.(Joon. 31 ) ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad. Toote käivitamine

1. Veenduge, et süütejuhe ja süüteküünal oleksid

Kõik mudelid (v.a M51-150WRPX ja M53-160WRPXV): toote esmakäivitamisel vajutage kütusepumpa viis korda. Järgmine kord vajutage toote käivitamisel kütusepumpa kolm korda.

5. Hoidke starteri nööri käepidet paremas käes.

6. Tõmmake starteri nööri väljasuunas, kuni tunnete

7. Tõmmake hooga, nii et mootor käivitub.

Veo kasutamine ratastel (v.a mudelil M40-125)

• Lükake veo käepidet juhtraua suunas.(Joon. 33 )

• Enne toote tagasisuunas tõmbamist vabastage vedu ja lükake toodet umbes 10 cm edasisuunas.

• Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele. 98 870 - 002 - 25.09.2018Toote seiskamine

• Veo peatamiseks vabastage veojõu käepide.

Mootori seiskamiseks vabastage mootoripiduri käepide. Toote hoiuasendisse panemine Märkus: Vertikaalsesse hoiuasendisse saab asetada ainult mudeli M53-160WRPXV ja M46-160WRPV. Nende mudelite mootorid on vertikaalseks hoiustamiseks spetsiaalselt välja töötatud.

1. Veenduge, et paigaldatud oleksid käepideme

2. Seadke lõikamiskõrguse hoob kõrgeimasse

3. Keerake alumised nupud lahti ja lükake käepidet

ettepoole.(Joon. 34 )

4. Käepideme klapitud asendisse lukustamiseks

6. Seadke lõikamiskõrguse hoob keskmisesse

7. Toote tööasendi taastamiseks tehke toimingud

vastupidises järjestuses. Hea tulemuse saavutamine

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.

• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.

• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule. Hooldamine Sissejuhatus HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk. Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta. Hooldusskeem Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata. Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised lk 96

päevas Üks kord nädalas Üks kord kuus Üldkontrolli läbiviimine X Õlitaseme kontrollimine X Toote puhastamine X Lõikeosa kontrollimine X Lõikekorpuse kontrollimine* X Mootoripiduri käepideme kontrollimine* X Veojõu (siduritrossi) kontrollimine ja reguleerimine X Summuti kontrollimine* X Süüteküünla kontrollimine X Õlivahetus (esmalt pärast 5 töötundi, seejärel iga kord 50 töötunni järel) X Vahetage õhufilter. X Kütusesüsteemi kontrollimine X Üldkontrolli läbiviimine

• Veenduge, et toote mutrid ja kruvid oleksid pingutatud. Toote välikorpuse puhastamine

Eemaldage lehed, muru ja pori harja abil.

• Veenduge, et mootori peal asuv õhuvõtuava oleks takistustest vaba.

• Ärge kasutage seadme puhastamiseks survepesurit.

• Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile. Lõikekorpuse sisepinnapuhastamine

1. Tühjendage kütusepaak.

2. Asetage toode külili nii, et summuti jääb allapoole.

ETTEVAATUST: Kui toode on asetatud selliselt, et õhufilter jääb allapoole, võib mootor kahjustada saada.

3. Loputage lõikekorpuse sisepinda veega.

Lõikeosa kontrollimine HOIATUS: Tahtmatu käivitamise ärahoidmiseks eemaldage süüteküünlalt süütejuhe. HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes.

Kahjustatud lõikeosa tuleb alati välja vahetada.

2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada. Lõiketera vahetamine

1. Lukustage lõiketera mõne puuklotsiga.(Joon. 37 )

2. Eemaldage lõiketera polt.

3. Eemaldage lõiketera.

4. Eemaldage lõiketera tugi ja polt ning kontrollige, kas

5. Kontrollige mootori võlli ja veenduge, et see poleks

6. Uue lõiketera kinnitamisel suunake nurksed otsad

lõikekorpuse poole.(Joon. 38 )

7. Veenduge, et lõiketera ja mootori võlli kese oleksid

8. Lukustage lõiketera mõne puuklotsiga. Kinnitage

vedruseib ning pingutage polti ja seibi momendiga 45–60 Nm.(Joon. 39 )

9. Keerake tera käega, veendumaks, et see pöörleb

vabalt. 100 870 - 002 - 25.09.2018HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

10. Tera katsetamiseks käivitage toode. Kui tera on

valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav. Õlitaseme kontrollimine ETTEVAATUST: Liiga madal õlitase võib mootorit kahjustada. Enne toote käivitamist kontrollige õlitaset.

1. Asetage toode tasasele pinnale.

2. Eemaldage õlipaagi kork koos kinnitatud

Puhastage mõõtevarras õlist.

4. Õlitaseme õigesti mõõtmiseks asetage mõõtevarras

täies pikkuses õlipaaki.

5. Eemaldage õlivarras.

6. Vaadake mõõtevardalt õlitaset.

7. Kui õlitase on madal, lisage mootoriõli ja kontrollige

õlitaset uuesti. Mootoriõli vahetamine HOIATUS: Vahetult pärast mootori seiskamist on mootoriõli väga kuum. Enne mootoriõli väljutamist laske mootoril maha jahtuda. Kui mootoriõli satub nahale, puhastage piirkond vee ja seebiga.

1. Kasutage toodet, kuni kütusepaak on tühi.

2. Eemaldage süüteküünla süütejuhe.

Eemaldage õlipaagi kork.

5. Kallutage toodet, et mootoriõli valguks õlipaagist

6. Lisage uut mootoriõli (vt jaotises

Tehnilised andmed lk 102 soovitatud tüüpi).

Õhufilter Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Vahetage õhufiltrit regulaarselt. Märkus: Kahjustatud õhufilter tuleb alati välja vahetada. Paberfiltri puhastamine

1. Eemaldage õhufiltri kate ja paberfilter.

Lööge filtrit vastu mõnda tasast pinda, et osakesed selle küljest lahti tuleksid. ETTEVAATUST: Ärge kasutage paberfiltri puhastamiseks lahustit ega suruõhku.

3. Asetage õhufilter tagasi. Veenduge, et õhufilter

liibuks tihedalt vastu õhufiltri hoidikut.

4. Asetage õhufiltri kate tagasi.

Vahtkummist plastfiltri puhastamine

Eemaldage õhufiltri kate ja vahtkummist plastfilter.

2. Puhastage vahtkummist plastfiltrit seebi ja veega.

3. Loputage vahtkummist plastfiltrit puhtas vees.

4. Pigistage vahtkummist plastfiltrist vesi välja ja laske

sel kuivada. ETTEVAATUST: Ärge kasutage suruõhku. See võib vahtkummist plastfiltrit kahjustada.

5. Määrige vahtkummist plastfiltrit mootoriõliga.

6. Üleliigse õli eemaldamiseks suruge vahtkummist

Asetage õhufilter tagasi. Veenduge, et õhufilter liibuks tihedalt vastu õhufiltri hoidikut.

8. Asetage õhufiltri kate tagasi.

Süüteküünla kontrollimine ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküünal võib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.

• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid.

Veenduge, et tühikäigu pöörete arv on õigesti seadistatud. b) Veenduge, et kütusesegu oleks õige. c) Veenduge, et õhufilter oleks puhas.

• Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on õige, vt jaotist Tehnilised andmed lk 102 .(Joon. 40 )

• Vajaduse korral vahetage süüteküünal välja. Kütusesüsteemi kontrollimine

• Kontrollige kütusepaagi korki ja selle tihendit kahjustuste suhtes.

• Kontrollige kütusevoolikut lekete suhtes. Kahjustatud kütusevoolik laske hooldustöökojas välja vahetada. Siduritrossi reguleerimine Kui vedu on aeglane, tuleb siduritrossi reguleerida.

1. Siduritrossi pikkuse reguleerimiseks kinnitage see

veo käepideme vastavasse avasse. Veokiiruse

870 - 002 - 25.09.2018 101suurendamiseks lühendage siduritrossi. Veokiiruse

vähendamiseks pikendage siduritrossi.(Joon. 41 ) Märkus: Kui vedu on sisse lülitatud siis, kui te veo käepidet ei tõmba, tuleb siduritrossi pikendada.

2. Veokiiruse väheseks reguleerimiseks keerake

reguleerimiskruvi. Veokiiruse suurendamiseks keerake reguleerimiskruvi vastupäeva. Veokiiruse vähendamiseks keerake reguleerimiskruvi vastupäeva.(Joon. 42 ) Kui vedu on aeglane ka pärast reguleerimist, laske hooldustöökojas veorihm välja vahetada. Transportimine, hoiulepanek ja utiliseerimine Transportimine ja hoiustamine

• Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest või boileritest pärit sädemed ja lahtine leek võivad põhjustada tulekahju.

Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.

• Toote pikaks ajaks hoiule panemisel tühjendage eelnevalt kütusepaak. Kõrvaldage kütus spetsiaalses jäätmejaamas.

• Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja õnnetusi.

• Hoidke toodet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.

• Hoidke toodet kuivas kohas, mis ei külmu. Kõrvaldamine

Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi.

• Kemikaalid (nt mootoriõli ja kütus) kõrvaldage hoolduskeskuses või spetsiaalses jäätmejaamas.

• Kui toodet enam ei kasutata, toimetage see McCulloch edasimüüjale või kõrvaldage see taaskasutuskeskuses. Tehnilised andmed M40-125 M46-125R M46-140WR Mootor Kaubamärk Briggs & Stratton Briggs & Stratton Briggs & Stratton Silindrimaht, cm

Kiirus, p/min 2900 2900 2900 Mootori nimivõimsus, kW

Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus (kindla pöörete arvu juures), mõõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud mootoritel võib see väärtus pisut erineda. Seadmele paigaldatud mootori tegelik võimsus oleneb töökiirusest, keskkonnatingimustest ja muudest teguritest.

Kasutage vähemalt SJ-kvaliteediga mootoriõli. Vaadake mootori tootja juhendis olevat viskoossuste tabelit ja valige vastavalt oodatavale väliskeskkonna temperatuurile sobivaim viskoossus. 102 870 - 002 - 25.09.2018M40-125 M46-125R M46-140WR Müratasemed

Helitugevuse tase, dB(A) 93 95 96 Müravõimsustase, garanteeritud L

Helirõhutase kasutaja kõrva juures, dB(A) 80 82 82 Vibratsioonitasemed, a hveq

Kiirus, p/min 2900 2900 2900 Mootori nimivõimsus, kW

Süütesüsteem Süüteküünal RC12YC RJ19LMC RC12YC Elektroodide vahe, mm 0,5 0,5 0,5 Kütuse-/määrimissüsteem Bensiinipaagi maht, l 0,8 0,8 0,8 Mootoriõli

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L

Vibratsioonitase vastavalt standardile ISO 5395:2013. Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 0,2 m/s

Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus (kindla pöörete arvu juures), mõõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud mootoritel võib see väärtus pisut erineda. Seadmele paigaldatud mootori tegelik võimsus oleneb töökiirusest, keskkonnatingimustest ja muudest teguritest.

Kasutage vähemalt SJ-kvaliteediga mootoriõli. Vaadake mootori tootja juhendis olevat viskoossuste tabelit ja valige vastavalt oodatavale väliskeskkonna temperatuurile sobivaim viskoossus.

Helitugevuse tase, dB(A) 95 97 98 Müravõimsustase, garanteeritud L

Helirõhutase kasutaja kõrva juures, dB(A) 82 84 84 Vibratsioonitasemed, a hveq

9,39 5,55 8,36 Lõikeosa Lõikekõrgus, mm 30–80 30-90 30–70 Lõikamislaius, mm 460 510 530 Lõikeketas Combi 46 PX3 PX3 Toote number 5811889-10 5802585-02 5811886-10 Rohukoguri maht liitrites 50 60 60 EÜ vastavusdeklaratsioon EL-i vastavusdeklaratsiooni sisu Meie, Husqvarna AB, SE 561 82 Huskvarna, ROOTSI, deklareerime ainuvastutusel, et kirjeldatud toode: Kirjeldus Sisepõlemismootoriga lükatav muruniiduk Kaubamärk McCulloch Platvorm/tüüp/mudel M40-125, M46-125R, M46-140WR, M46-160WRPV, M51-150WRPX,

Partii Seerianumber alates 2017. aastast vastab täielikult järgmistele EÜ direktiividele ja eeskirjadele: Direktiiv/eeskiri Kirjeldus 2006/42/EÜ „masinadirektiiv” 2014/30/EL „elektromagnetilise ühilduvuse direktiiv”

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L

Vibratsioonitase vastavalt standardile ISO 5395:2013. Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 0,2 m/s

104 870 - 002 - 25.09.20182000/14/EÜ; 2005/88/EÜ „välitingimustes kasutatavate seadmete müra direktiiv” Kohalduvad järgmised ühtlustatud standardid ja/või tehnilised spetsifikatsioonid: EN ISO 12100, ISO 14982, ISO

5395-1 & 2, ISO 3744, ISO 11094, EN 1032

Vastavalt direktiivi 2000/14/EÜ lisale V on deklareeritud helitaseme väärtused toodud tehniliste andmete jaotises ja allkirjastatud EÜ vastavusdeklaratsioonis. Tarnitud sisepõlemismootoriga lükatav muruniiduk vastab ekspertiisiks esitatud näidisele.
