KASUTUSJUHEND M51170AWRPX MCCULLOCH

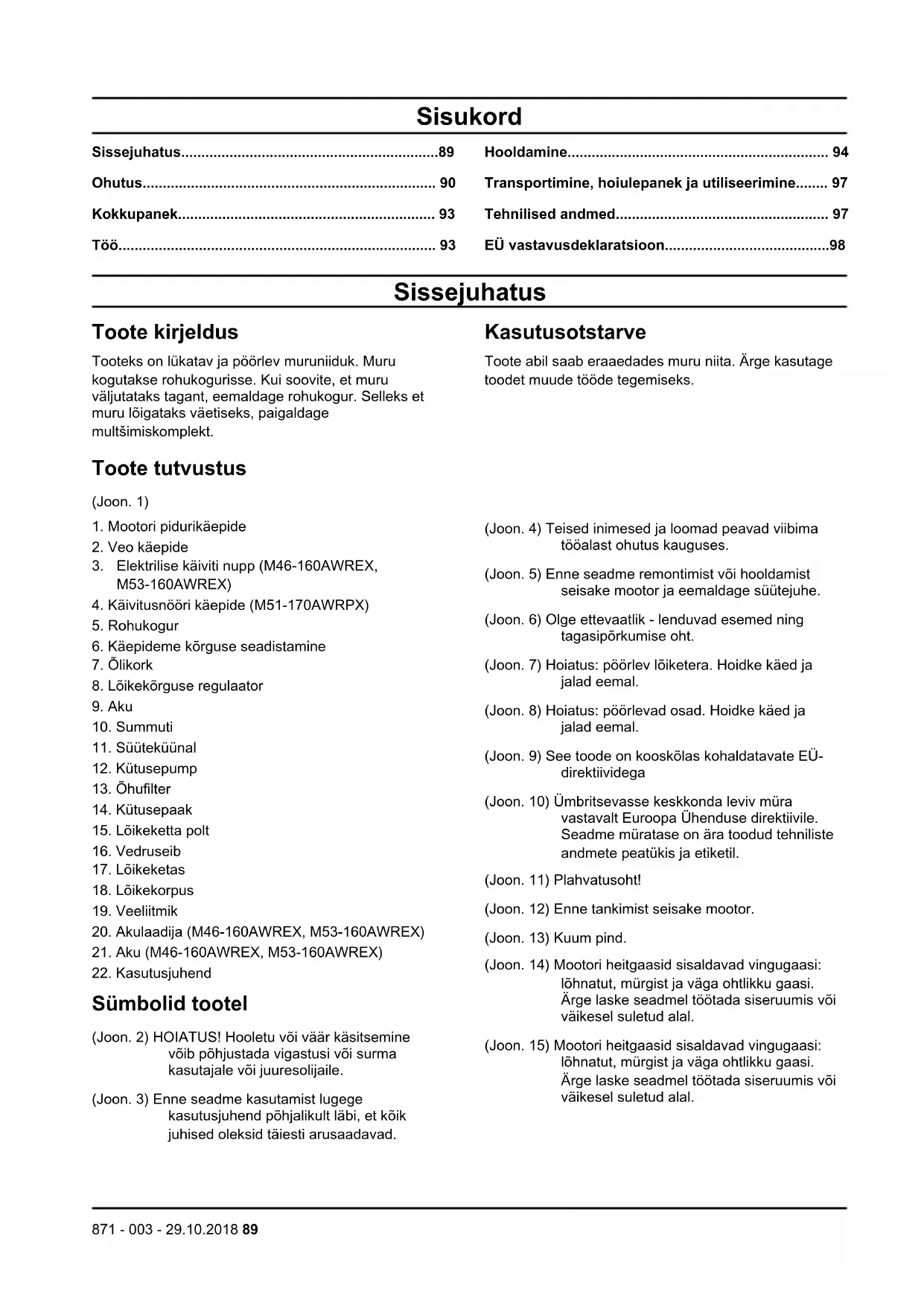

Transportimine, hoiulepanek ja utiliseerimine..... 97

Tehnilised andmed....97

EÜ vastavusdeklaratsioon....98

Sissejuhatus

Toote kirjeldus

Tooteks on lükatav ja pöörlev muruniiduk. Muru kogutakse rohukogurisse. Kui soovite, et muru väljutataks tagant, eemaldage rohukogur. Selleks et muru lõigataks väetiseks, paigaldage multšimiskomplekt.

Toote tutvustus

(Joon. 1)

1. Mootori pidurikäepide
2. Veo käepide
3. Elektrilise käiviti nupp (M46-160AWREX, M53-160AWREX)
4. Käivitusnööri käepide (M51-170AWRPX)
5. Rohukogur
6. Käepideme körguse seadistamine
7. Ölikork

8. Lõikekõrguse regulaator

9. Aku

10. Summuti

11. Süütekünal

12. Kütusepump

13. Öhufilter

14. Kütusepaak

15. Lõikeketta polt

16. Vedruseib

17. Lõikeketas

18. Lõikekorpus

19. Veeliitmik

20. Akulaadija (M46-160AWREX, M53-160AWREX)

21. Aku (M46-160AWREX, M53-160AWREX)

22. Kasutusjuhend

Sümbolid tootel

(Joon. 2) HOIATUS! Hooletu või vääär käsitsemine võib põhjustada vigastusi või surma kasutajale või juuresolijaile.

(Joon. 3) Enne seadme kasutamist lugege kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad.

Kasutusotstarve

Toote abil saab eraaedades muru niita. Ärge kasutage toodet muude tööde tegemiseks.

(Joon. 4) Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses.
(Joon. 5) Enne seadme remontimist või hooldamist seisake mootor ja eemaldage süütejuhe.
(Joon. 6) Olge ettevaatlik - lenduvad esemed ning tagasipõrkumise oht.
(Joon. 7) Hoiatus: pöörlev löiketera. Hoidke käed ja jalad eemal.
(Joon. 8) Hoiatus: pöörlevad osad. Hoidke käed ja jalad eemal.
(Joon. 9) See toode on kooskõlas kohaldatavate EÜ-direktiividega
(Joon. 10) Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Seadme müratase on ära toodud tehniliste andmete peatükis ja etiketil.
(Joon. 11) Plahvatusoht!
(Joon. 12) Enne tankimist seisake mootor.
(Joon. 13) Kuum pind.
(Joon. 14) Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge laske seadmel töötada siseruumis või väikesel suletud alal.
(Joon. 15) Mootori heitgaasid sisaldavad vingugaasi: löhnatut, mürgist ja väga ohtlikku gaasi. Ärge laske seadmel töötada siseruumis või väikesel suletud alal.

Märkus: Seadmel toodud ülejäänud sümbolid/tähised vastavad muude kommertsvaldkondade sertifitseerimisnõuetele.

EL V

HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse.

Tootevastutus

Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.
• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.
• Olge alati ettevaatlik ja kasutage tervet möistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, löpetage töö ja pidage enne jätkamist nõu McCulloch edasimüüjaga.

• Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.

• Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.

• Ärge lubage kellelgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.
• Ärge lubage lastel toodet käsitseda.
• Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
• Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.
• Ärge kasutage toodet, kui see on kahjustatud.
• Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud.

Tööala ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Enne toote kasutamist eemaldage tööalalt oksad ja kivid.
• Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.
• Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).

• Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.

• Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.

• Muru niitmine kallakutel vöib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15°.
• Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.
• Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses.

Tööohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid Ik 91.
• Ärge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lähedal. Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju.
• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.
• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.
• Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Lahutage süüteküünla süütejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.
• Kui mootor töötab, ärge kinnitage mootori pidurikäepidet käepidemele jäädavalt.
• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
• Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.
• Kui mootor on käivitatud, ärge kallutage toodet.
• Olge toote tagasisuunas tömbamisel ettevaatlik.
• Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toodet tõsta, seisake esmalt mootor ja lahutage süütejuhe süüteküünlast.
• Ärge köndige toote kasutamise ajal tagurpidi.
• Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusast, kivist ja asfaldist teedel.
• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal köndige.
• Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.

- Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.
• Kui müratase ületab 85 dB, kandke kuulmiskaitseid.
• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.
  • Kandke tugevaid pikki pükse.
• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

Toote ohutusseadised

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge McCulloch hooldustöökotta.

Lõikeosa katte kontrollimine

Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

- Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Mootori pidurikäepide

Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub.

Mootoripiduri kontrollimiseks käivitage mootor ja vabastage mootorpiduri käepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida McCulloch volitatud hooldustöökojas.

(Joon. 16)

Summuti

Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata mootori heitgaasid kasutajast eemale.

Ärge kasutage seadet, kui summuti puudub või on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu.

HOIATUS: Seadme töötamise ajal ja vahetult pärast töötamist ning mootori tühikäigul töötamise ajal on summuti väga kuum. Tulekahju vältimiseks olge tuleohtlike materjalide ja/või aurude läheduses väga ettevaatlik.

- Kontrollige summutit regulaarselt ning veenduge, et see oleks õigesti kinnitatud ja kahjustamata.

Ohutusnõuded kütuse käsitsemisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada.
• Kui kütus satub rõivastele, siis vahetage kohe riideid.
• Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, puhastage piirkond seebi ja veega.
• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.
• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.
• Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.
• Ärge suitsetage kütuse ega mootori läheduses.
• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.
• Ärge tankige kütust, kui mootor töötab.
• Enne tankimise alustamist veenduge, et mootor oleks külm.
• Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.
• Ärge tankige mootorit siseruumis. Ebapiisav öhuvahetus võib põhjustada lämbumisest või vingugaasimürgistusest tingitud kehavigastuse või surma.
• Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.
• Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.
• Ärge tankige paaki liiga palju kütust.

Aku ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

- Elektrilöögioht! Ärge ühendage akuklemme võtmete, müntide, kruvide või muude metallesemetega. See võib tekitada akus lühise.

- Ladustage akusid metallesemetest (nt naelad, mündid, ehted) eemal.

Akulaadija ohutus

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Ohutuseeskirjade eiramine võib kaasa tuua elektrilöögi või lühise.
• Kasutage heakskiidetud maandatud vörgupistikupesa, mis on terve.
• Kasutage ainult toote tarnekomplekti kuuluvat akulaadijat.
• Ärge püüdke akulaadijat lahti monteerida.
• Ärge kunagi kasutage defektset või kahjustunud akulaadijat.
• Kontrollige regulaarselt, kas akulaadija toitejuhe on kahjustada saanud ja kas sellel on pragusid.
• Ärge tõstke akulaadijat toitejuhtmest hoides. Akulaadija võrgupistikupesast lahutamiseks tõmmake pistikut. Ärge tõmmake toitejuhet.
• Kasutage pikendusjuhet ainult äärmisel vajadusel. Vale pikendusjuhe võib põhjustada tulekahju või elektrilöögi.
• Akulaadijat võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad akulaadijat ohutult ning mõistavad seotud ohtusid. Lapsed ei tohi akulaadijaga mängida. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.
• Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Ärge katke akulaadijat. Suitsu või tule tekke korral eemaldage pistik akulaadijast.
• Laadige akut ainult hea öhuvahetusega siseruumis ja päikesevalguse eest kaitstuna. Ärge laadige akut märjas keskkonnas.
• Ärge laadige temperatuuril alla 5°C.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Mootori heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal.
• Enne toote hooldamist seisake mootor ja eemaldage süüteküünla süütejuhe.
• Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.
• Tootja heakskiiduta tarvikud ja muudatused toote juurest võivad põhjustada tõsiseid kehavigastusi või

surma. Ärge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.

• Kui toodet regulaarselt ja õigesti ei hooldata, suureneb oht, et toode saab kahjustada ja võib kedagi vigastada.

• Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha McCulloch heakskiiduga hooldustöökojas.

• Laske toodet regulaarselt hooldada McCulloch heakskiiduga hooldustöökojas.

• Asendage kahjustatud, kulunud ja katkised osad.

Kokkupanek

Käepideme kokkupanek

1. Asetage käepideme alumised kruviavad kohakuti käepidemekoostu kruviavadega.
2. Paigaldage kruvid, seibid ja nupud. (Joon. 17)
3. Keerake nupud korralikult kinni.
4. Kinnitage juhtmed käepideme külge kinnitite abil. (Joon. 18)

Märkus: Veenduge, et juhtmed poleks liigselt pingul.

1. Käepideme kõrguse reguleerimiseks keerake alumised nupud lahti, reguleerige käepideme kõrgust, ja pingutage nuppe korralikult. (Joon. 19)

Käivitusnööri paigaldamine (M51-170AWRPX)

1. Paigaldage käivitusnööri aas ja T-nupp. Ärge keerake neid täiesti kinni. (Joon. 20)

2. Hoidke mootori pidurikäepidet juhtraua vastas.

3. Tõmmake käivitusnöör aeglaselt välja ja pange käivitusnööri aasa. (Joon. 21)

4. Keerake T-nupp kinni. (Joon. 22)

Rohukoguri kokkupanek

1. Asetage rohukoguri ülemine osa rohukoguri alumise osa peale.
2. Kinnitage rohukoguri raam klambritega. (Joon. 23)
3. Kergitage tagakaant.
4. Kinnitage rohukoguri konksud raami ülaservale. (Joon. 24)
5. Asetage rohukoguri alaosa muru väljaviskekanalisse.

Multšikorgi kokkupanek

1. Kergitage tagakaant ja eemaldage rohukogur.
2. Asetage multšikork väljaviskekanalisse. (Joon. 25)

Töö

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.

Enne toote kasutamist

1. Lugege kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad.
2. Veenduge, et lõikeosa oleks õigesti kinnitatud ja reguleeritud. Vt jaotist Lõikeosa kontrollimine Ik 95.
3. Täitke kütusepaak. Vt jaotist Kütuse tankimine Ik 93
4. Täitke ölipaak ja kontrollide ölitaset. Vt jaotist Ölitaseme kontrollimine Ik 95.

Kütuse tankimine

Võimaluse korral kasutage keskkonnasäästlikku bensiini/alkülaatbensiini. Kui keskkonnasäästlik või alkülaatbensiin pole saadaval, kasutage kvaliteetset

pliivaba bensiini või pliibensiini, mille oktaaniarv on vähemalt 90.

ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See vöib toodet kahjustada.

1. Surve vabastamiseks avage kütusepaagi kork aeglaselt.
2. Lisage kütust aeglaselt kütusenõust. Mahavalgumise korral eemaldage osa kütust lapiga ja laske ülejäänul ära kuivada.
3. Puhastage kütusepaagi korgi ümbrus.
4. Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.
5. Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

Lõikamiskõrguse reguleerimine

Lõikamiskõrgust saab seadistada viiele erinevale kõrgusele.

1. Lõikamiskõrguse suurendamiseks tömmake lõikamiskõrguse hooba tagasisuunas.
2. Lõikamiskõrguse vähendamiseks lükake lõikamiskõrguse hooba edasisuunas.

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.

Toote käivitamine

- Veenduge, et süütejuhe ja süüteküünal oleksid omavahel ühendatud.

Käsitsi käivitamine (M51-170AWRPX)

1. Olge toote taga.
2. Hoidke mootori pidurikäepidet juhtraua vastas. (Joon. 26)
3. Hoidke starteri nööri käepidet paremas käes.
4. Tõmmake starteri nööri väljasuunas, kuni tunnete vastujõudu.
5. Tõmmake hooga, nii et mootor käivitub.

HOIATUS: Käivitusnööri ei tohi kerida käe ümber.

Elektriline käivitamine (M46-160AWREX, M53-160AWREX)

1. Veenduge, et aku on laetud. Vt jaotist Aku laadimine Ik 96.

2. Hoidke mootori pidurikäepidet juhtraua vastas. (Joon. 26)

3. Vajutage elektroonilist käivitusnuppu ja hoidke seda all, kuni mootor käivitub. (Joon. 27)

Veo kasutamine ratastel

• Tõmmake veo käepidet juhtraua suunas. (Joon. 28)
- Enne toote tagasisuunas tömbamist, vabastage vedu ja lükake toodet umbes 10 cm edasisuunas.
- Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele.

Toote seiskamine

• Veo peatamiseks vabastage veojõu käepide.
• Mootori seiskamiseks vabastage mootoripiduri käepide.

Hea tulemuse saavutamine

• Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.
• Lõigake kuni pool muru pikkusest. Niitke kõigepealt kõrgele reguleeritud lõikamiskõrgusega. Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui muru on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.

Hooldusskeem

Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.

Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised Ik 91.

Hooldamine Üks kord	päevas	Üks kord nädalas	Üks kord kuus
Üldkontrolli läbiviimine X
Ölitaseme kontrollimine X
Toote puhastamine X
Lõikeosa kontrollimine X
Lõikekorpuse kontrollimine* X
Mootoripiduri käepideme kontrollimine* X
Veojõu (siduritrossi) kontrollimine ja reguleerimine X
Summuti kontrollimine* X
Süüteküünla kontrollimine X
Ölivahetus (esmalt pärast 5 töötundi, seejärel iga kord 50 töötunni järel) X
Vahetage õhufilter. X
Kütusesüsteemi kontrollimine X

Üldkontrolli läbiviimine

- Veenduge, et toote mutrid ja kruvid oleksid pingutatud.

• Eemaldage lehed, muru ja pori harja abil.
- Veenduge, et mootori peal asuv õhuvõtuava oleks takistustest vaba.
- Ärge kasutage seadme puhastamiseks survepesurit.
- Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile.

Lõikekorpuse sisepinnapuhastamine

1. Tühjendage kütusepaak.
2. Asetage toode külili nii, et summuti jääb allapoole.

ETTEVAATUST: Kui toode on asetatud selliselt, et öhufilter jääb allapoole, vöib mootor kahjustada saada.

1. Loputage lõikekorpuse sisepinda veega.

Lõikeosa kontrollimine

HOIATUS: Tahtmatu käivitamise ärahoidmiseks eemaldage süüteküünlalt süütejuhe.

HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustatud lõikeosa tuleb alati välja vahetada.
2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

Lõiketera vahetamine

1. Lukustage lõiketera mõne puuklotsiga. (Joon. 29)
2. Eemaldage lõiketera polt.
3. Eemaldage lõiketera.
4. Eemaldage lõiketera tugi ja polt ning kontrollige, kas esineb kahjustusi.
5. Kontrollige mootori völli ja veenduge, et see poleks väändunud.
6. Uue lõiketera kinnitamisel suunake nurksed otsad lõikekorpuse poole. (Joon. 30)
7. Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti.
8. Lukustage lõiketera mõne puuklotsiga. Kinnitage vedruseib ning pingutage polti ja seibi momendiga 45–60 Nm. (Joon. 31)
9. Keerake tera käega, veendumaks, et see pöörleb vabalt.

HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Õlitaseme kontrollimine

ETTEVAATUST: Liiga madal ölitase vöib mootorit kahjustada. Enne toote käivitamist kontrollige ölitaset.

1. Asetage toode tasasele pinnale.
2. Eemaldage õlipaagi kork koos kinnitatud mõõtevardaga.
3. Puhastage möötevarras ölist.
4. Ölitaseme öigesti mõõtmiseks asetage mõõtevarras täies pikkuses õlipaaki.
5. Eemaldage õlivarras.

6. Vaadake möötevardalt ölitaset.

7. Kui õlitase on madal, lisage mootoriõli ja kontrollige õlitaset uuesti.

Mootoriöli vahetamine

HOIATUS: Vahetult pärast mootori seiskamist on mootoriöli väga kuum. Enne mootoriöli väljutamist laske mootoril maha jahtuda. Kui mootoriöli satub nahale, puhastage piirkond vee ja seebiga.

1. Kasutage toodet, kuni kütusepaak on tühi.
2. Eemaldage süüteküünla süütejuhe.
3. Eemaldage õlipaagi kork.
4. Asetage toote alla mõni mahuti, kuhu mootoriõli saaks valguda.
5. Kallutage toodet, et mootoriõli valguks õlipaagist välja.
6. Lisage uut mootoriõli (vt jaotises Tehnilised andmed Ik 97 soovitatud tüüpi).
7. Kontrollige ölitaset. Vt jaotist Ölitaseme kontrollimine Ik 95.

Aku laadimine

1. Ühendage akulaadija tüübisildil näidatud pinge ja sagedusega võrku. Kasutage heakskiidetud ja maandatud võrgupistikupesa.
2. Asetage aku akulaadijasse. Kui aku on laadijasse õigesti ühendatud, süttib punane märgutuli. (Joon. 32)
3. Kui aku on täielikult laetud, muutub märgutuli roheliseks. Eemaldage aku laadijast.
4. Lahutage akulaadija vörgupistikupesast. Väljatömbamisel hoidke kinni pistikust ja mitte juhtmest.

Märkus: Lisateabe saamiseks lugege mootori kasutusjuhendit.

Öhufilter

Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Vahetage õhufiltrit regulaarselt.

Märkus: Kahjustatud öhufilter tuleb alati välja vahetada.

Paberfiltri puhastamine

1. Eemaldage õhufiltri kate ja paberfilter.
2. Lööge filtrit vastu mönda tasast pinda, et osakesed selle küljest lahti tuleksid.

ETTEVAATUST: Ärge kasutage paberfiltri puhastamiseks lahustit ega suruõhku.

1. Asetage õhufilter tagasi. Veenduge, et õhufilter liibuks tihedalt vastu õhufiltri hoidikut.

2. Asetage õhufiltri kate tagasi.

Vahtkummist plastfiltri puhastamine

1. Eemaldage õhufiltri kate ja vahtkummist plastfilter.
2. Puhastage vahtkummist plastfiltrit seebi ja veega.
3. Loputage vahtkummist plastfiltrit puhtas vees.
4. Pigistage vahtkummist plastfiltrist vesi välja ja laske sel kuivada.

ETTEVAATUST: Ärge kasutage suruõhku. See võib vahtkummist plastfiltrit kahjustada.

1. Määrige vahtkummist plastfiltrit mootoriöliga.
2. Üleliigse öli eemaldamiseks suruge vahtkummist plastfiltrile riidetükk.
3. Asetage õhufilter tagasi. Veenduge, et õhufilter liibuks tihedalt vastu õhufiltrii hoidikut.
4. Asetage õhufiltri kate tagasi.

Süüteküünla kontrollimine

ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküunal vöib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.
• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid.
  a) Veenduge, et tühikäigu pöörete arv on öigesti seadistatud.
  b) Veenduge, et kütusesegu oleks öige.
  c) Veenduge, et öhufilter oleks puhas.
• Kui süüteküunal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on öige, vt jaotist Tehnilised andmed Ik 97. (Joon. 33)
• Vajaduse korral vahetage süüteküünal välja.

Kütusesüsteemi kontrollimine

• Kontrollige kütusepaagi korki ja selle tihendit kahjustuste suhtes.
• Kontrollige kütusevoolikut lekete suhtes. Kahjustatud kütusevoolik laske hooldustöökojas välja vahetada.

Siduritrossi reguleerimine

Kui vedu on aeglane, tuleb siduritrossi reguleerida.

1. Veokiiruse suurendamiseks keerake reguleerimiskruvi vastupäeva.

Märkus: Kui vedu on sisse lülitatud siis, kui te veo käepidet ei tömba, tuleb siduritrossi pikendada.

1. Siduritrossi pikendamiseks ja veokiiruse vähendamiseks keerake reguleerimiskruvi päripäeva. (Joon. 34)

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Enne ladustamist eraldage aku tootest.
• Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest või boileritest pärit sädemed ja lahtine leek võivad põhjustada tulekahju.
• Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.
• Toote pikaks ajaks hoiule panemisel tühjendage eelnevalt kütusepaak. Kõrvaldage kütus spetsiaalses jäätmejaamas.
• Täitke kaubanduslikule transpordile kehtestatud pakendamise ja märgistamise erinõudeid (sh kolmandate osapoolte või ekspediitorite teenuseid kasutades).
• Enne toote lähetamist konsulteerige ohtlike ainete eksperdiga. Järgige köiki kehtivaid riiklikke eeskirju.
• Enne aku pakendisse asetamist katke lahtised klemmid isoleerteibiga. Asetage aku pakendisse tihkelt, et see ei saaks liikuma hakata.
• Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja önnetusi.
• Ladustamisel hoidke aku akulaadijast eemal.
• Hoidke toodet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.
• Hoidke toodet kuivas kohas, mis ei külmu.

- Ärge hoidke akut kohas, kus vöib tekkida staatiline elekter. Ärge hoidke akut metallkastis.

Körvaldamine

• Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi.
• Kemikaalid (nt mootoriõli ja kütus) kõrvaldage hoolduskeskuses või spetsiaalses jäätmejaamas.
• Kui toodet enam ei kasutata, toimetage see McCulloch edasimüüjale või kõrvaldage see taaskasutuskeskuses.

Aku ja akulaadija kasutuselt körvaldamine

Tootel või selle pakendil olevad sümbolid viitavad, et antud toodet ei tohi visata olmeprügi hulka. See tuleb toimetada ettenähtud vastuvõtupunkti, kus elektri- ja elektroonikaseadmed võetakse uuesti ringlusesse.

Hoolitsedes toote eest öigel viisil aitate vähendada võimalikke negatiivseid mõjusid keskkonnale ja inimestele, mis võivad avalduda toote vale käitlemise korral. Lisateabe saamiseks toote ringlussevõtu kohta pöörduge vastava kohaliku ametkonna, jäätmekäitlusettevõtte või toote müünud kaupluse poole.

(Joon. 35)

Tehnilised andmed

	M46-160AWREX M53	-160AWREX M51-170A	WRPX
Mootor
Kaubamärk Briggs & Stratton Briggs & Stratton	Honda
Silindrimaht, cm ^3	163 163 166
Kiirus, p/min 2900 2900 2900
Mootori nimivõimsus, kW ^36	2.5 2.5 3,4
Süütesüsteem
Süüteküünal Autolite 3924 Autolite 3924 BPR5ES
Elektroodide vahe, mm 0,5 0,5 0,5
Kütuse-/määrimissüsteem
	M46-160AWREX M53	160AWREX M51-170A	WRPX
Kütusepaagi maht, liitrit 1.0 1.0 1.0
Õlipaagi maht, liitrit 0,47 0,47 0,47
Mootoriõli37	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Mass
Tühjade paakidega, kg 31 31 35,5
Müratasemed 38
Helitugevuse tase, dB(A) 94 97 95
Müravõimsustase, garanteeritud LWA dB(A) 95	98 96
Müratase 39
Helirõhutase kasutaja kõrva juures, dB(A) 80	84 81
Vibratsioonitasemed, ahveq 40
Käepide, m/s2	9,39 8,36 3,65
Lõikeosa
Lõikekõrgus, mm 30–80 30-90 30-90
Lõikamislaius, mm 460 530 510
Lõiketera	PX3	PX3	PX3
Toote number	5802592-02	5802584-02	5802585-02
Rohukoguri maht liitrites	50 60 60

EÜ vastavusdeklaratsioon

EL-i vastavusdeklaratsiooni sisu

Meie, Husqvarna AB, SE 561 82 Huskvarna, ROOTSI, deklareerime ainuvastutusel, et kirjeldatud toode:
Kirjeldus	Sisepõlemismootoriga lükatav muruniiduk
Kaubamärk McCulloch
Platvorm/tüüp/mudel	M46-160AWREX, M53-160AWREX, M51-170AWRPX
Partii Seerianumber alates 2017	aastast
vastab täielikult järgmistele EÜ direktiividele ja eeskirjadele:
Direktiiv/eeskiri	Kirjeldus
2006/42/EÜ „masinadirektiiv”
2014/30/EL „elektromagnetilise ühilduvuse direktiiv”
2000/14/EÜ; 2005/88/EÜ „välitingimustes kasutatavate seadmete müra direktiiv”
Kohalduvad järgmised ühtlustatud standardid ja/või tehnilised spetsifikatsioonid: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032Vastavalt direktiivi 2000/14/EÜ lisale V on deklareeritud helitaseme väärtused toodud tehniliste andmete jaotises ja allkirjastatud EÜ vastavusdeklaratsioonis.Tarnitud sisepõlemismootoriga lükatav muruniiduk vastab ekspertiisiks esitatud näidisele.

Sisältö

Johdanto....100

Turvallisuus....101

Asentaminen.... 104

Toiminta....104

Huolto.... 105
