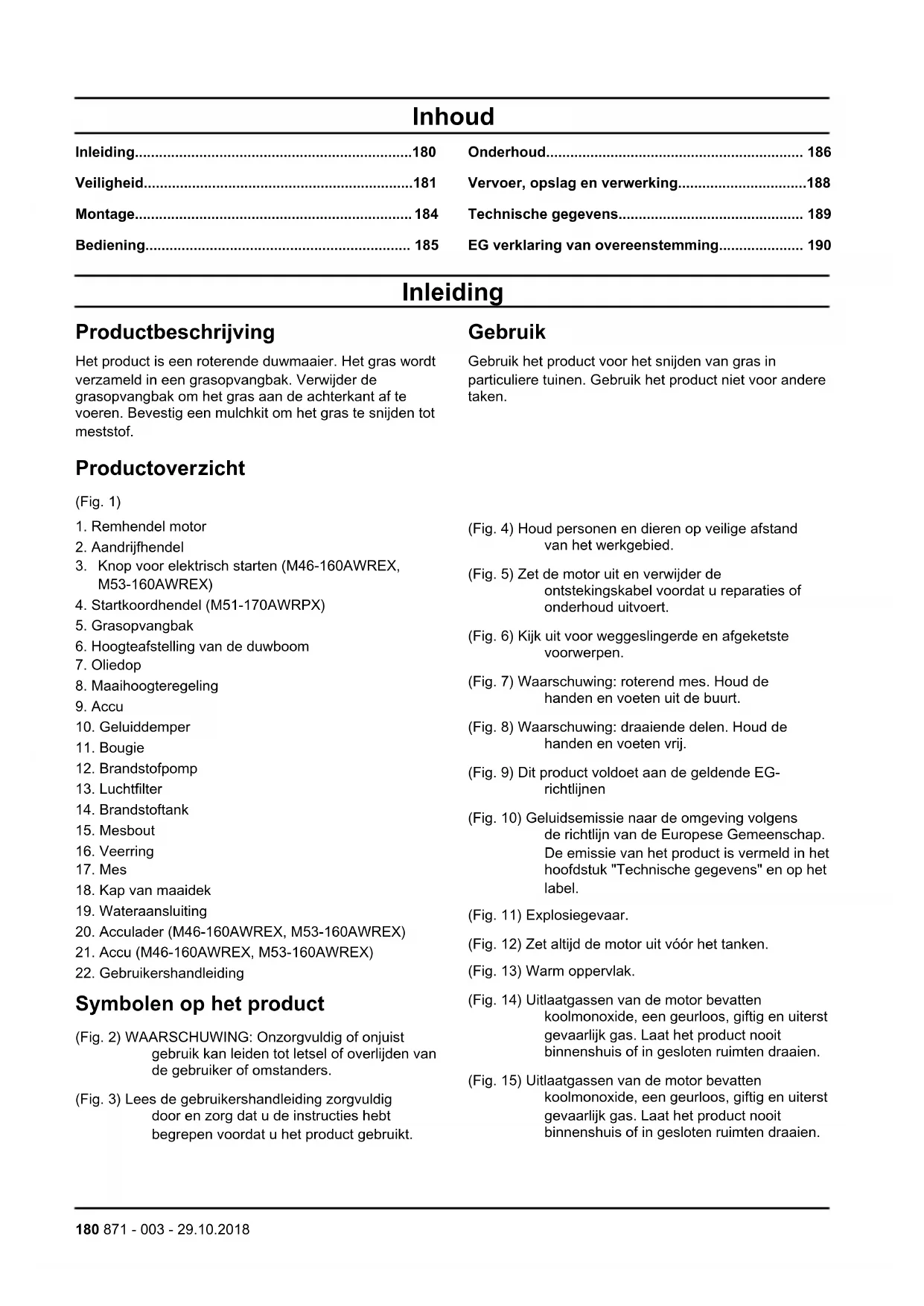

GEBRUIKSAANWIJZING M51170AWRPX MCCULLOCH

• Bediening p. 185
• Onderhoud p. 186
• Vervoer, opslag en verwerking p. 188
• Technische gegevens p. 189
• EG verklaring van overeenstemming Inleiding Productbeschrijving Het product is een roterende duwmaaier. Het gras wordt verzameld in een grasopvangbak. Verwijder de grasopvangbak om het gras aan de achterkant af te voeren. Bevestig een mulchkit om het gras te snijden tot meststof. Gebruik Gebruik het product voor het snijden van gras in particuliere tuinen. Gebruik het product niet voor andere taken. Productoverzicht (Fig. 1) p. 190

Knop voor elektrisch starten (M46-160AWREX, M53-160AWREX)

6. Hoogteafstelling van de duwboom

19. Wateraansluiting

22. Gebruikershandleiding

Symbolen op het product (Fig. 2) WAARSCHUWING: Onzorgvuldig of onjuist gebruik kan leiden tot letsel of overlijden van de gebruiker of omstanders. (Fig. 3) Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt. (Fig. 4) Houd personen en dieren op veilige afstand van het werkgebied. (Fig. 5) Zet de motor uit en verwijder de ontstekingskabel voordat u reparaties of onderhoud uitvoert. (Fig. 6) Kijk uit voor weggeslingerde en afgeketste voorwerpen. (Fig. 7) Waarschuwing: roterend mes. Houd de handen en voeten uit de buurt. (Fig. 8) Waarschuwing: draaiende delen. Houd de handen en voeten vrij. (Fig. 9) Dit product voldoet aan de geldende EG- richtlijnen (Fig. 10) Geluidsemissie naar de omgeving volgens de richtlijn van de Europese Gemeenschap. De emissie van het product is vermeld in het hoofdstuk "Technische gegevens" en op het label. (Fig. 11) Explosiegevaar. (Fig. 12) Zet altijd de motor uit vóór het tanken. (Fig. 13) Warm oppervlak. (Fig. 14) Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Laat het product nooit binnenshuis of in gesloten ruimten draaien. (Fig. 15) Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Laat het product nooit binnenshuis of in gesloten ruimten draaien. 180 871 - 003 - 29.10.2018Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor overige commerciële markten. EU V WAARSCHUWING: De EU- typegoedkeuring van dit product vervalt als ongeoorloofde wijzigingen aan de motor aangebracht worden. Productaansprakelijkheid Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

het product een accessoire bevat die niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidsinstructies WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd wordt gebruikt, of als u niet voorzichtig bent. Letsel of overlijden kunnen het gevolg zijn als u de veiligheidsvoorschriften negeert.

• Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.

• Wees altijd voorzichtig en gebruik uw gezond verstand. Als u niet zeker weet hoe u het product moet bedienen in een bepaalde situatie, stop dan en informeer bij uw McCulloch dealer voordat u verdergaat.

• Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.

• Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kunt lezen.

• Laat niemand het product gebruiken tenzij u zeker weet dat deze de inhoud van de gebruikershandleiding hebben gelezen en begrepen.

• Laat het product niet door een kind bedienen.

• Laat het product niet bedienen door een persoon die de instructies niet heeft gelezen.

• Houd personen met een lichamelijke of geestelijke beperking die het product gebruiken, altijd in de gaten. Er moet te allen tijde een verantwoordelijke volwassene aanwezig zijn.

• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatief effect op uw visie, alertheid, coördinatie en oordeel.

• Gebruik het product niet als het defect is.

• Wijzig dit product niet of gebruik het niet als het door anderen kan zijn gewijzigd. Veiligheid van het werkgebied WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder objecten zoals takken, twijgen en stenen uit het werkgebied voordat u het product gaat gebruiken.

871 - 003 - 29.10.2018 181• Objecten die tegen de snijuitrusting aankomen,

kunnen worden uitgeworpen en schade veroorzaken aan personen en objecten. Houd omstanders en dieren op veilige afstand van het product.

• Gebruik het product nooit in slechte weersomstandigheden zoals mist, regen, sterke wind, hevige kou of als er gevaar is voor blikseminslag. Het gebruik van dit product bij slecht weer of op vochtige of natte plaatsen is vermoeiend. Slecht weer kan leiden tot gevaarlijke situaties zoals gladde ondergronden.

Kijk uit voor personen, objecten en situaties die een veilig gebruik van het product kunnen verhinderen.

• Kijk uit voor obstakels zoals wortels, stenen, takjes, kuilen en greppels. Obstakels kunnen moeilijk te zien zijn door hoog gras.

• Gras maaien op hellingen kan gevaarlijk zijn. Gebruik het product niet op een helling van meer dan 15°.

• Gebruik het product dwars over het oppervlak van hellingen. Ga niet van boven naar beneden.

• Wees voorzichtig wanneer u in de buurt komt van onoverzichtelijke bochten en voorwerpen die uw zicht kunnen belemmeren. Werkveiligheid WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik dit product alleen om grasvelden te maaien. Het is niet toegestaan om het product voor andere doeleinden te gebruiken.

• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 182

• Start de motor nooit in een gesloten ruimte of in de buurt van brandbaar materiaal. De uitlaatdampen van de motor zijn heet en kunnen vonken bevatten die brand kunnen veroorzaken.

• Gebruik dit product alleen als het mes en alle afdekkingen correct zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letsel veroorzaken.

• Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes beschadigen en de motoras verbuigen. Een gebogen as veroorzaakt zware trillingen en een zeer groot risico dat het mes losraakt.

• Stop het product onmiddellijk als het mes een voorwerp wordt geraakt of als zich trillingen voordoen. Ontkoppel de ontstekingskabel van de bougie. Controleer het product op schade. Repareer schade of laat een erkende servicewerkplaats de reparatie uitvoeren.

• Bevestig de motorremhendel nooit permanent aan de handgreep wanneer de motor wordt gestart.

• Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes niet in aanraking komt met de grond of andere voorwerpen.

• Blijf altijd achter het product wanneer u het gebruikt.

Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreep tijdens de bediening van het product. Houd uw handen en voeten uit de buurt van de roterende messen.

• Kantel het product niet terwijl de motor draait.

• Wees voorzichtig wanneer u het product naar achteren trekt.

• Til het product nooit op terwijl de motor draait. Als het product toch moet worden opgetild, zet dan eerst de motor uit en ontkoppel de ontstekingskabel van de bougie.

• Loop niet achteruit wanneer u het product bedient.

• Stop de motor als u in gebieden zonder gras komt, bijvoorbeeld op paden van grind, stenen en asfalt.

• Loop niet hard met het product wanneer de motor is ingeschakeld. Loop altijd rustig wanneer u het product bedient.

• Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit terwijl de motor draait.

• Houd altijd toezicht op het product wanneer de motor draait. Schakel de motor uit en zorg ervoor dat de snijuitrusting niet draait. Veiligheidsinstructies voor bediening Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

• Gebruik gehoorbescherming als het geluidsniveau hoger is dan 85 dB.

Gebruik zware antisliplaarzen of -schoenen. Draag geen open schoenen en loop niet op blote voeten.

• Draag een lange broek van stevige stof.

• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanneer de veiligheidsvoorzieningen defect zijn.

• Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de 182 871 - 003 - 29.10.2018veiligheidsvoorzieningen defect zijn, neem dan contact op met uw McCulloch servicewerkplaats. De kap van het maaidek controleren De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes.

Controleer de kap van het maaidek om te zien of er geen schade is, zoals barsten. Remhendel motor De motorrem schakelt de motor uit. Als de remhendel van de motor wordt losgelaten, stopt de motor. Voor een inspectie van de motorrem start u de motor en laat de motorremhendel los. Als de motor niet binnen 3 seconden stopt, laat u een erkende McCulloch servicewerkplaats de motorrem afstellen. (Fig. 16) Geluiddemper De uitlaatdemper is bedoeld om het geluidsniveau zo laag mogelijk te houden en om de uitlaatgassen weg te voeren van de gebruiker. Gebruik het product niet als de demper ontbreekt of beschadigd is. Bij een defecte uitlaatdemper stijgt het geluidsniveau en neemt het risico op brand toe. WAARSCHUWING: De uitlaatdemper wordt erg heet tijdens en na gebruik en wanneer de motor draait bij stationair toerental. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen. Geluiddemper controleren

• Inspecteer de uitlaatdemper regelmatig om te verifiëren of die goed vastzit en niet beschadigd is. Brandstofveiligheid WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Start het product niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ongewenste brandstof/olie en laat het product drogen.

• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.

Zorg dat er geen brandstof op uw lichaam terecht komt, dit kan letsel veroorzaken. Als er brandstof op uw lichaam terecht komt, verwijder deze dan met water en zeep.

• Start het product niet als er sprake is van een motorlekkage. Controleer de motor regelmatig op lekkage.

• Wees voorzichtig met brandstof. Brandstof is licht ontvlambaar en de dampen zijn explosief. Ze kunnen letsel veroorzaken of leiden tot de dood.

• Adem geen brandstofdampen in, dit kan letsel veroorzaken. Zorg voor voldoende ventilatie.

Rook niet in de buurt van de brandstof of de motor.

• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.

• Vul geen brandstof bij terwijl de motor is ingeschakeld.

• Zorg ervoor dat de motor koud is wanneer u brandstof bijvult.

• Draai de tankdop langzaam open en laat de druk voorzichtig ontsnappen voordat u brandstof bijvult.

• Vul geen brandstof voor de motor bij in een afgesloten ruimte. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.

• Draai de tankdop volledig aan. Als de tankdop niet volledig is aangedraaid, bestaat een risico op brand.

• Verplaats het product minstens 3 m (10 ft) van de plaats waar u de brandstoftank hebt gevuld, voordat u het product start.

• Doe niet te veel brandstof in de brandstoftank. Veiligheid bij accu's WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Risico van elektrische schok. Breng de accuklemmen niet in contact met sleutels, munten, schroeven of ander metaal. Dit kan een kortsluiting van de accu veroorzaken.

• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, munten en sieraden. Veiligheidsvoorschriften voor acculader WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Risico van elektrische schok of kortsluiting wanneer de veiligheidsinstructies niet worden opgevolgd.

• Gebruik een goedgekeurde geaarde wandcontactdoos die niet beschadigd is.

Gebruik geen andere acculader dan die bij uw product is geleverd.

• Probeer de acculader niet te demonteren.

• Gebruik geen defecte of beschadigde acculader.

• Controleer regelmatig of de voedingskabel van de acculader niet beschadigd of gescheurd is.

• Til de acculader niet op aan de voedingskabel. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek niet aan de voedingskabel.

871 - 003 - 29.10.2018 183• Gebruik geen verlengkabel tenzij dit noodzakelijk is.

Een verkeerde verlengkabel kan leiden tot brand of een elektrische schok.

• De acculader kan worden gebruikt door kinderen vanaf 8 jaar en ouder en andere personen die ondanks hun fysieke, sensorische of geestelijke handicap of gebrek aan ervaring en kennis onder toezicht of instructie van een verantwoordelijke persoon in staat zijn veilig gebruik te maken van de acculader en op de hoogte zijn van alle gevaren. Kinderen mogen niet spelen met de acculader. Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden.

Gebruik de acculader niet in de buurt van brandbare materialen of materialen die corrosie kunnen veroorzaken. Dek de acculader niet af. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.

• De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu niet op in vochtige omstandigheden.

• Niet laden bij temperaturen onder 5°C. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Start de motor nooit binnenshuis of in gesloten ruimten.

• Voordat u het onderhoud van het product uitvoert, zet u de motor uit en verwijdert u de ontstekingskabel van de bougie.

Draag beschermende handschoenen wanneer u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

• Accessoires en wijzigingen aan het product die niet zijn goedgekeurd door de fabrikant, kunnen leiden tot ernstig letsel of overlijden. Breng geen wijzigingen aan het product aan. Gebruik alleen accessoires die zijn goedgekeurd door de fabrikant.

• Als het onderhoud niet correct en regelmatig wordt uitgevoerd, neemt de kans op letsel of schade aan het product toe.

• Voer alleen onderhoud uit zoals beschreven in deze gebruikershandleiding. Alle overige onderhoudswerkzaamheden moeten worden uitgevoerd door een erkende McCulloch servicewerkplaats.

• Laat een erkende McCulloch servicewerkplaats regelmatig onderhoud aan het product uitvoeren.

• Vervang beschadigde, versleten of defecte onderdelen. Montage Handgreep monteren

1. Lijn de schroefgaten aan de onderkant van de

hendel uit met de schroefgaten in de handgreep.

Breng de schroeven, sluitringen en knoppen aan. (Fig. 17)

3. Draai de knoppen volledig vast.

4. Gebruik de spanbanden om de kabels aan het

handvat te bevestigen. (Fig. 18) Let op: Zorg ervoor dat de spanning in de kabels niet te hoog is.

5. Voor het afstellen van de hendelhoogte draait u de

onderste knoppen los, stelt u de hendelhoogte af en draait de knoppen weer volledig aan. (Fig. 19) Startkoord installeren (M51-170AWRPX)

1. Bevestig de lus voor het startkoord en de T-knop.

Zet niet helemaal vast. (Fig. 20)

2. Houd de motorremhendel tegen de handgreep.

3. Trek het startkoord langzaam uit en bevestig hem

aan de lus voor het startkoord. (Fig. 21)

1. Bevestig het bovenste gedeelte van de

grasopvangbak aan het onderste deel van de grasopvangbak.

2. Bevestig het frame van de grasopvangbak met de

4. Bevestig de haken op de grasopvangbak aan de

bovenrand van het chassis. (Fig. 24)

5. Plaats het onderste deel van de grasopvangbak in

het grasuitwerpkanaal. Mulchplug monteren

1. Til de achterklep op en verwijder de grasopvangbak.

2. Steek de mulchplug in het afvoerkanaal. (Fig. 25)

184 871 - 003 - 29.10.2018Bediening Inleiding WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Voordat u het product gaat bedienen

1. Lees de gebruikershandleiding zorgvuldig door en

zorg dat u de instructies hebt begrepen.

2. Controleer de snijuitrusting om te zien of deze

correct is gemonteerd en afgesteld. Zie Snijuitrusting controleren op pagina 187

Brandstof bijvullen op pagina 185

4. Vul de olietank en controleer het oliepeil. Zie

Oliepeil controleren op pagina 187

Brandstof bijvullen Gebruik emissiearme of alkylaatbenzine, indien beschikbaar. Als er geen emissiearme of alkylaatbenzine beschikbaar is, gebruik dan een loodvrije benzine van goede kwaliteit, of loodhoudende benzine met een octaangetal dat niet lager is dan 90. OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON (87 AKI). Dit kan schade aan het product veroorzaken.

1. Draai de brandstoftankdop langzaam los om de druk

te laten ontsnappen.

2. Vul langzaam met een benzinejerrycan. Als u

brandstof morst, verwijder deze dan met een doek en laat de resterende brandstof opdrogen.

Maak het gebied rondom de brandstoftankdop goed schoon.

4. Draai de tankdop volledig aan. Als de tankdop niet

volledig is aangedraaid, bestaat een risico op brand.

5. Verplaats het product minstens 3 m (10 ft) van de

plaats waar u de brandstoftank hebt gevuld, voordat u het product start. Maaihoogte afstellen De maaihoogte is op vijf niveaus verstelbaar.

1. Breng de maaihoogtehendel naar achteren om de

maaihoogte te vergroten.

2. Breng de maaihoogtehendel naar voren om de

maaihoogte te verkleinen. OPGELET: Stel de maaihoogte niet te laag in. Als het oppervlak van het gazon niet waterpas is, kunnen de messen de grond raken. Product starten

1. Blijf achter het product.

3. Houd het startkoord in uw rechterhand.

4. Trek het startkoord langzaam naar buiten totdat u

enige weerstand voelt.

5. Krachtig trekken om de motor te starten.

WAARSCHUWING: Wikkel het startkoord niet rond uw hand. Elektrische startfunctie (M46-160AWREX, M53-160AWREX)

Zorg ervoor dat de accu is opgeladen. Zie De accu opladen op pagina 187

3. Druk op de knop voor elektrisch starten en houd

hem ingedrukt tot de motor start. (Fig. 27) De aandrijving op de wielen gebruiken

• Trek de aandrijfhendel in de richting van de handgreep. (Fig. 28)

• Voordat u het product naar achteren trekt, moet u de aandrijving uitschakelen en het product ongeveer 10cm naar voren duwen.

• Laat de aandrijfhendel los om de aandrijving uit te schakelen, bijvoorbeeld wanneer u bij een obstakel komt. Product stoppen

• Als u de alleen de aandrijving wilt stoppen, laat u de aandrijfhendel los.

• Als u de motor wilt stoppen, laat u de motorremhendel los. Een goed resultaat verkrijgen

• Gebruik altijd een scherp mes. Een bot mes geeft een onregelmatig resultaat en het snijvlak van het gras wordt geel. Een scherp mes verbruikt ook minder energie dan een bot mes.

• Maai nooit meer dan 1/3e van de lengte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controleer het resultaat en verlaag de snijhoogte tot

871 - 003 - 29.10.2018 185een geschikt niveau. Als het gras echt lang is, rijd

dan langzaam en maai zo nodig 2 keer.

• Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen. Onderhoud Inleiding WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparaties en onderhoud. Indien uw dealer geen servicewerkplaats heeft, vraag hem dan naar de dichtstbijzijnde servicewerkplaats. Onderhoudsschema De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product niet dagelijks wordt gebruikt. Voor onderhoud dat is gemarkeerd met *: zie de instructies in Veiligheidsvoorzieningen op het product op pagina 182

Onderhoud Elke dag Wekelijks Maande- lijks Algemene inspectie uitvoeren X Motoroliepeil controleren X Product reinigen X Snijuitrusting controleren X Kap van het maaidek controleren* X Motorremhendel controleren* X Aandrijving controleren en afstellen (koppelingskabel) X Demper controleren* X Bougie controleren X Olie verversen (de eerste keer na 5 uur gebruik, dan na elke 50 uur ge- bruik)

Vervang het luchtfilter X Brandstofsysteem controleren X Algemene inspectie uitvoeren

• Controleer of de moeren en schroeven op het product goed zijn vastgedraaid. Product aan de buitenkant reinigen

Gebruik een borstel om bladeren, gras en vuil te verwijderen.

• Zorg dat de luchtinlaat op de bovenkant van de motor niet is geblokkeerd.

• Reinig het product niet met een hogedrukspuit.

• Als u water gebruikt om het product te reinigen, spuit dan geen water rechtstreeks op de motor. Binnenoppervlak van de kap van het maaidek reinigen

1. Leeg de brandstoftank.

2. Plaats het product op zijn kant met de demper naar

beneden. OPGELET: Als het product met het luchtfilter naar beneden wordt geplaatst, kan de motor beschadigd raken.

3. Spuit de binnenkant van het maaidek schoon met

water. 186 871 - 003 - 29.10.2018Snijuitrusting controleren WAARSCHUWING: Verwijder de ontstekingskabel van de bougie om te voorkomen dat de motor per ongeluk wordt gestart. WAARSCHUWING: Draag beschermende handschoenen wanneer u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Controleer de snijuitrusting op beschadiging of

scheuren. Vervang beschadigde snijuitrusting altijd.

2. Kijk naar het mes om te zien of dit is beschadigd of

bot is. Let op: Het mes moet na het slijpen worden gebalanceerd. Laat het slijpen, vervangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, vervang dan het beschadigde mes. Laat het servicecentrum beoordelen of het mes kan worden geslepen of moet worden vervangen. Mes vervangen

1. Zet het mes vast met een houten blok.

2. Verwijder de mesbout.

3. Verwijder het mes.

5. Controleer de motoras om te controleren of deze niet

6. Wanneer u het nieuwe mes bevestigt, richt dan de

gebogen uiteinden van het mes naar de kap van het maaidek. (Fig. 30)

7. Controleer of het mes is uitgelijnd met het midden

8. Zet het mes vast met een houten blok. Bevestig de

veerring en draai de bout en ring vast met een aanhaalmoment van 20 Nm.45–60 (Fig. 31)

9. Draai het mes met de hand rond en controleer of het

vrij draait. WAARSCHUWING: Draag handschoenen van dikke stof. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

10. Start het product om het mes te testen. Als het mes

niet goed is bevestigd, zijn er trillingen in het product of is het maairesultaat niet goed. Oliepeil controleren OPGELET: Een te laag oliepeil kan ernstige schade aan de motor veroorzaken. Voer een controle van het oliepeil uit voordat u het product start.

1. Zet het product op een vlakke ondergrond.

2. Verwijder de olietankdop met de bijgevoegde

4. Steek de peilstok volledig in de olietank om een

goed beeld van het oliepeil te krijgen.

5. Verwijder de peilstok.

6. Controleer het oliepeil op de peilstok.

7. Als het oliepeil laag is, vult u bij met motorolie en

controleert u het oliepeil opnieuw. Motorolie verversen WAARSCHUWING: Motorolie is nog erg heet direct nadat de motor is uitgezet. Laat de motor afkoelen voordat u de motorolie aftapt. Als u motorolie morst op uw huid, was die dan af met water en zeep.

1. Gebruik het product totdat de brandstoftank leeg is.

2. Verwijder de ontstekingskabel van de bougie.

3. Verwijder de olietankdop.

4. Plaats een opvangbak onder het product om de

motorolie in op te vangen.

5. Kantel het product om de motorolie uit de olietank af

6. Vul bij met nieuwe motorolie van het type dat wordt

aanbevolen in Technische gegevens op pagina 189

7. Controleer het oliepeil. Zie

Oliepeil controleren op pagina 187

1. Sluit de acculader alleen aan als de spanning en

frequentie overeenkomen met de specificaties op het typeplaatje. Gebruik een goedgekeurde en geaarde wandcontactdoos.

2. Plaats de accu in de acculader. Het rode lampje op

de lader gaat branden wanneer de accu correct is aangesloten op de acculader. (Fig. 32)

3. Wanneer de accu volledig is opgeladen, wordt het

lampje groen. Haal de accu uit de acculader.

4. Haal de acculader uit de wandcontactdoos. Trek aan

de stekker, niet aan de voedingskabel. Let op: Zie voor meer informatie de bedieningshandleiding van de motor.

871 - 003 - 29.10.2018 187Luchtfilter

Een luchtfilter dat lange tijd is gebruikt, kan niet volledig worden gereinigd. Vervang het luchtfilter regelmatig. Let op: Vervang een beschadigd luchtfilter altijd. Papierfilter reinigen

1. Verwijder het luchtfilterdeksel en verwijder het

Tik het filter tegen een vlakke ondergrond om de deeltjes te verwijderen. OPGELET: Gebruik geen oplosmiddel of perslucht om het papierfilter te reinigen.

3. Zet het luchtfilter terug. Controleer of het luchtfilter

de luchtfilterhouder volledig afsluit.

4. Zet het luchtfilterdeksel terug.

Verwijder het luchtfilterdeksel en verwijder het kunststof schuimfilter.

2. Reinig het kunststof schuimfilter met water en zeep.

3. Spoel het kunststof schuimfilter af in schoon water.

4. Knijp het water uit het kunststof schuimfilter en laat

het drogen. OPGELET: Gebruik geen perslucht. Dit kan het kunststof schuimfilter beschadigen.

5. Smeer het kunststof schuimfilter met motorolie.

6. Duw een schone doek tegen het kunststof

schuimfilter om overtollige olie te verwijderen.

Zet het luchtfilter terug. Controleer of het luchtfilter de luchtfilterhouder volledig afsluit.

8. Zet het luchtfilterdeksel terug.

Bougie controleren OPGELET: Gebruik altijd het juiste bougietype. Een verkeerd type bougie kan schade aan het product veroorzaken.

• Controleer de bougie als de motor weinig vermogen heeft, niet gemakkelijk te starten is of stationair niet goed draait.

• Volg deze instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken:

Zorg ervoor dat het stationair toerental altijd juist is afgesteld. b) Zorg dat het brandstofmengsel correct is. c) Zorg dat het luchtfilter schoon is.

• Maak de bougie schoon als deze vuil is en controleer of de afstand tussen de elektroden correct is, zie Technische gegevens op pagina 189 . (Fig. 33)

• Vervang de bougie indien nodig. Brandstofsysteem controleren

• Controleer de brandstoftankdop en de afdichting van de brandstoftankdop om te zien of er geen schade is.

• Controleer de brandstofslang om te controleren of er geen lekken zijn. Als de brandstofslang beschadigd is, laat deze dan door een servicemonteur vervangen. Koppelingskabel afstellen Als de aandrijving traag lijkt, moet de koppelingskabel worden afgesteld.

1. Draai de stelschroef linksom om de rijsnelheid te

verhogen. Let op: Als de aandrijving is ingeschakeld terwijl u niet aan de aandrijfhendel trekt, moet u de koppelingskabel verlengen.

2. Voor het verlengen van de koppelingskabel en het

verlagen van de rijsnelheid draait u de afstelschroef rechtsom. (Fig. 34) Als de aandrijving ook na de afstelling traag lijkt, laat dan de aandrijfriem vervangen door een erkende servicemonteur. Vervoer, opslag en verwerking Transport en opslag

• Verwijder de accu uit het product voordat u het opslaat.

Controleer voor opslag en vervoer van het product en de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels, kunnen tot brand leiden.

• Gebruik altijd goedgekeurde containers voor opslag en transport van brandstof.

• Leeg de brandstoftank voordat u het product voor langere tijd opslaat. De brandstof via een geschikte verwijderinglocatie afvoeren

Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs. 188 871 - 003 - 29.10.2018• Raadpleeg een deskundige op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften.

• Breng tape aan op blootliggende aansluitingen wanneer u de accu in een pakket plaatst. Plaats de accu strak in het pakket om beweging te voorkomen.

Zet het product tijdens het vervoer veilig vast om schade en ongevallen te voorkomen.

• Bewaar de accu niet in de buurt van de acculader.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.

• Bewaar het product in een droge en vorstvrije ruimte.

• Bewaar de accu niet op plaatsen waar statische elektriciteit aanwezig is. Bewaar de accu niet in een metalen doos. Afvoeren

• Neem de plaatselijk geldende wet- en regelgeving voor recycling in acht.

• Voer alle chemicaliën, zoals olie of brandstof, af via een servicecentrum of een geschikte verwijderingslocatie.

• Wanneer het product niet langer in gebruik is, stuur het dan naar een McCulloch dealer of voer het af via een recyclingslocatie. Afvoeren van de accu en acculader Symbolen op het product of op de verpakking geven aan dat dit product niet beschouwd kan worden als huishoudelijk afval. Het moet worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van elektrische en elektronische apparatuur. Als u ervoor zorgt dat dit product goed wordt verwerkt, helpt u mogelijk negatieve gevolgen voor het milieu en mensen door verkeerd afvalbeheer van dit product tegen te gaan. Neem voor meer informatie over het recyclen van dit product contact op met de gemeente, het afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht. (Fig. 35) Technische gegevens M46-160AWREX M53-160AWREX M51-170AWRPX Motor Merk Briggs & Stratton Briggs & Stratton Honda Cilinderinhoud, cm

Het aangegeven nominale vermogen van de motor heeft betrekking op het gemiddelde nettovermogen (bij het opgegeven toerental) van een typische productiemotor voor het betreffende motormodel, gemeten volgens de SAE-norm J1349/ISO1585. In massa geproduceerde motoren kunnen een afwijkende waarde geven. Het werkelijk geleverde vermogen van de geïnstalleerde motor in het product hangt af van de bedrijfssnelheid, de omgevingscondities en andere waarden.

Gebruik motorolie van kwaliteit SJ of hoger. Zie het viscositeitsoverzicht in de handleiding van de motorfabri- kant en selecteer de beste viscositeit op basis van de verwachte buitentemperatuur.

Geluidsvermogenniveau, gemeten dB(A) 94 97 95 Geluidsvermogenniveau, gegarandeerd L

Geluidsdrukniveau bij het oor van de ge- bruiker, dB (A)

9,39 8,36 3,65 Snijuitrusting Maaihoogte, mm 30-80 30-90 30-90 Maaibreedte, mm 460 530 510 Mes PX3 PX3 PX3 Artikelnummer 5802592-02 5802584-02 5802585-02 Capaciteit grasopvangbak, liter 50 60 60 EG verklaring van overeenstemming Inhoud van de EG-verklaring van overeenstemming Wij, Husqvarna AB, SE 561 82 Huskvarna, ZWEDEN, verklaren onder onze alleenverantwoordelijkheid dat het ger- epresenteerde product: Beschrijving Loopmaaier met verbrandingsmotor Merk McCulloch Platform / Type / Model M46-160AWREX, M53-160AWREX, M51-170AWRPX Partij Serienummer vanaf 2017 en verder volledig voldoet aan de volgende EU-richtlijnen en -regelgeving: Richtlijn/Verordening Beschrijving 2006/42/EG "betreffende machines" 2014/30/EU "betreffende elektromagnetische compatibiliteit" 2000/14/EG; 2005/88/EG "betreffende geluid buitenshuis"

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

) volgens EG-richtlijn 2000/14/EG.

Geluidsdrukniveau volgens ISO 5395. De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,2 dB (A).

Trillingsniveau volgens ISO 5395. De gerapporteerde gegevens voor een trillingsniveau vertonen een typi- sche statistische spreiding (standaardafwijking) van 0,2 m/s

190 871 - 003 - 29.10.2018Toegepaste geharmoniseerde normen en/of technische specificaties zijn als volgt: EN ISO 12100, ISO 14982, ISO

5395-1 & 2, ISO 3744, ISO 11094, EN 1032

In overeenstemming met richtlijn 2000/14/EG, bijlage V, staan de verklaarde geluidswaarden vermeld in de sectie met technische gegevens van deze handleiding en in de ondertekende EG-verklaring van overeenstemming. De geleverde duwmaaier met verbrandingsmotor is conform het geteste exemplaar.
