BRUKSANVISNING M51170AWRPX MCCULLOCH

Sådan kontrolleres oliestanden på side 48

Sådan kontrolleres oliestanden på side 48

1. Still skruehullene på den nederste delen av

kanten av chassiset. (Fig. 24)

korrekt bilde av oljenivået.

forseglet mot luftfilterholderen.

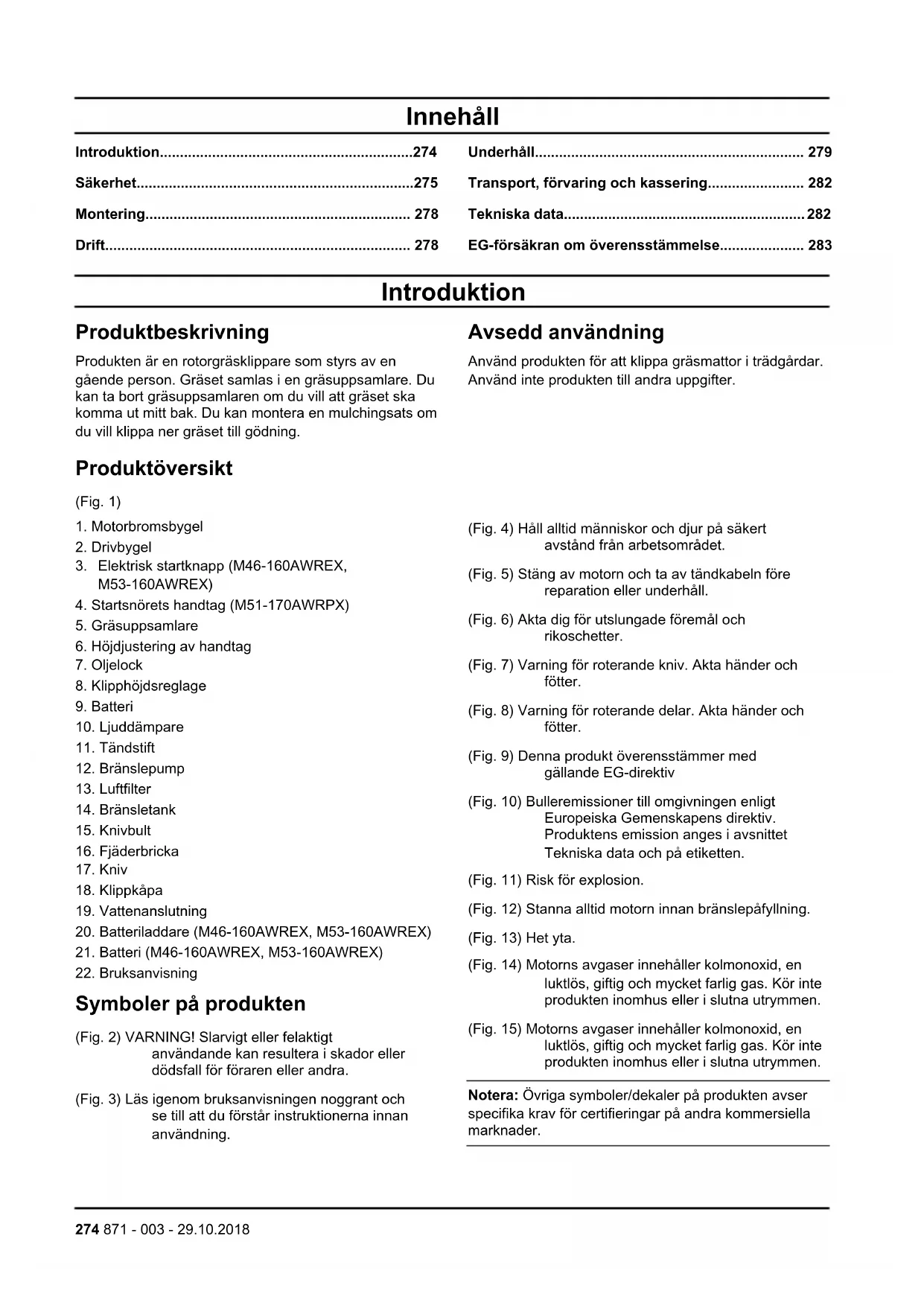

871 - 003 - 29.10.2018 273Innehåll

EG‐försäkran om överensstämmelse..................... 283 Introduktion Produktbeskrivning Produkten är en rotorgräsklippare som styrs av en gående person. Gräset samlas i en gräsuppsamlare. Du kan ta bort gräsuppsamlaren om du vill att gräset ska komma ut mitt bak. Du kan montera en mulchingsats om du vill klippa ner gräset till gödning. Avsedd användning Använd produkten för att klippa gräsmattor i trädgårdar. Använd inte produkten till andra uppgifter. Produktöversikt (Fig. 1)

6. Höjdjustering av handtag

8. Klipphöjdsreglage

Symboler på produkten (Fig. 2) VARNING! Slarvigt eller felaktigt användande kan resultera i skador eller dödsfall för föraren eller andra. (Fig. 3) Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan användning. (Fig. 4) Håll alltid människor och djur på säkert avstånd från arbetsområdet. (Fig. 5) Stäng av motorn och ta av tändkabeln före reparation eller underhåll. (Fig. 6) Akta dig för utslungade föremål och rikoschetter. (Fig. 7) Varning för roterande kniv. Akta händer och fötter. (Fig. 8) Varning för roterande delar. Akta händer och fötter. (Fig. 9) Denna produkt överensstämmer med gällande EG-direktiv (Fig. 10) Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Produktens emission anges i avsnittet Tekniska data och på etiketten. (Fig. 11) Risk för explosion. (Fig. 12) Stanna alltid motorn innan bränslepåfyllning. (Fig. 13) Het yta. (Fig. 14) Motorns avgaser innehåller kolmonoxid, en luktlös, giftig och mycket farlig gas. Kör inte produkten inomhus eller i slutna utrymmen. (Fig. 15) Motorns avgaser innehåller kolmonoxid, en luktlös, giftig och mycket farlig gas. Kör inte produkten inomhus eller i slutna utrymmen. Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på andra kommersiella marknader. 274 871 - 003 - 29.10.2018EU V VARNING: Manipulering av motorn upphäver EG-typgodkännandet för den här produkten. Produktansvar Enligt lagstiftningen för produktansvar ansvarar vi inte för skador som vår produkt orsakar om:

• produkten repareras felaktigt.

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren.

produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren.

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation. Allmänna säkerhetsanvisningar VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Denna produkt är farlig om den används på fel sätt, och om du inte är försiktig. Skada eller dödsfall kan inträffa om du inte följer säkerhetsinstruktionerna.

• Denna produkt alstrar ett elektromagnetiskt fält under drift. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för omständigheter som kan leda till allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna produkt används.

Var alltid försiktig och använd sunt förnuft. Om du inte vet hur du ska använda produkten i en särskild situation ska du stanna den och tala med en McCulloch-återförsäljare innan du fortsätter.

• Tänk på att föraren kommer att hållas ansvarig för olyckor som involverar andra människor eller deras egendom.

• Håll produkten ren. Se till att du kan läsa skyltar och dekaler tydligt.

• Låt inte någon använda produkten om du inte är säker på att personen har läst och förstår innehållet i bruksanvisningen.

Låt inte barn använda produkten.

• Låt inte en person utan kännedom om instruktionerna använda produkten.

• Övervaka alltid en person med nedsatt fysisk eller mental kapacitet som använder produkten. En vuxen person måste vara närvarande hela tiden.

• Använd aldrig produkten om du är trött, sjuk eller om du är påverkad av alkohol, droger eller läkemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.

• Använd inte produkten om den är trasig.

• Modifiera aldrig den här produkten och använd den inte om det är möjligt att den har blivit modifierad av andra. Säkerhet i arbetsområdet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Ta bort föremål som grenar, kvistar och stenar från arbetsområdet innan du använder produkten.

• Objekt som slår mot skärutrustningen kan slungas ut och orsaka skador på personer och föremål. Håll alltid människor och djur på säkert avstånd från produkten.

Använd aldrig produkten i dåligt väder, som dimma, regn, hård vind, extrem kyla och risk för blixtnedslag. Det är ansträngande att använda produkten i dåligt väder eller på fuktiga eller våta platser. Dåligt väder kan leda till farliga förhållanden, t.ex. hala ytor.

• Håll utkik efter personer, föremål och situationer som kan förhindra säker användning av produkten.

• Håll utkik efter hinder, som rötter, stenar, grenar, gropar och diken. Långt gräs kan dölja hinder.

• Det kan vara farligt att klippa gräs i sluttningar. Använd inte produkten i terräng som lutar mer än 15°.

• Klipp tvärs över sluttningar. Inte upp och ned.

871 - 003 - 29.10.2018 275• Var uppmärksam när du närmar dig dolda hörn och

föremål som skymmer sikten. Arbetssäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd enbart den här produkten för att klippa gräsmattor. Det är inte tillåtet att använda den för andra uppgifter.

• Använd personlig skyddsutrustning. Se Personlig skyddsutrustning på sida 276

• Starta aldrig motorn i ett stängt utrymme eller nära brandfarliga material. Motoravgaserna är heta och kan medföra gnistor som kan orsaka brand.

• Använd inte produkten utan att kniven och alla kåpor är korrekt monterade. En felaktigt monterad kniv kan lossna och orsaka personskador.

• Se till att kniven inte slår emot föremål som stenar och rötter. Detta kan göra att kniven skadas och böja motoraxeln. En böjd axel orsakar kraftiga vibrationer och risken för att kniven lossnar blir mycket hög.

• Om kniven träffar ett föremål eller om det uppstår vibrationer ska du omedelbart stanna produkten. Koppla bort tändkabeln från tändstiftet. Kontrollera om det finns några skador på produkten. Reparera skadorna eller låt en behörig serviceverkstad utföra reparationen.

• Fäst aldrig motorbromsbygeln permanent på handtaget när motorn är igång.

• Ställ produkten på ett stabilt plant underlag och starta den. Se till att kniven inte vidrör marken eller andra föremål.

• Håll dig alltid bakom produkten när du använder den.

• Låt alla hjul stå på marken och håll båda händerna på handtaget när du använder produkten. Håll händer och fötter borta från de roterande knivarna.

• Luta inte produkten när motorn är igång.

• Var försiktig när du drar produkten bakåt.

• Lyft aldrig upp produkten när motorn är igång. Om du måste lyfta produkten ska du först stanna motorn och koppla bort tändkabeln från tändstiftet.

• Gå inte baklänges när du använder produkten.

• Stäng av motorn när du rör dig över områden utan gräs, t.ex. gångar av grus, sten och asfalt.

• Spring inte med produkten när motorn är igång. Gå alltid när du använder produkten.

• Stäng av motorn innan du ändrar klipphöjden. Gör aldrig justeringar med motorn igång.

• Lämna aldrig produkten utanför ditt synfält med motorn igång. Stäng av motorn och se till att skärutrustningen inte roterar. Säkerhetsinstruktioner för drift Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Använd hörselskydd om ljudnivån är högre än 85 dB.

Använd kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.

• Använd tjockare långbyxor.

• Använd skyddshandskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen. Säkerhetsanordningar på produkten VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte en produkt med defekta säkerhetsanordningar.

• Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna är defekta ska du prata med din McCulloch serviceverkstad. Kontrollera klippkåpan Klippkåpan dämpar vibrationerna och minskar risken för skador orsakade av kniven.

• Undersök klippkåpan för att se till att där inte finns några skador, t.ex. sprickor. Motorbromsbygel Motorbromsbygeln stänger av motorn. När motorbromsbygeln släpps stannar motorn. För att inspektera motorbromsen ska du starta motorn och sedan släppa motorbromsbygeln. Om motorn inte stannar inom tre sekunder ska du låta en godkänd McCulloch-serviceverkstad justera motorbromsen. (Fig. 16) Ljuddämpare Ljuddämparen håller ljudnivån till ett minimum och leder bort motorns avgaser från föraren. Använd inte produkten utan eller med defekt ljuddämpare. En defekt ljuddämpare ökar ljudnivån och brandrisken. 276 871 - 003 - 29.10.2018VARNING: Ljuddämparen blir mycket varm under och efter användning samt när motorn går på tomgång. Var försiktig nära brandfarliga material och/eller ångor för att förhindra brand. Kontrollera ljuddämparen

• Undersök ljuddämparen regelbundet för att se till att den är korrekt monterad och inte skadad. Bränslesäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Starta inte produkten om det finns bränsle eller motorolja på produkten. Ta bort det oönskade bränslet/oljan och låt produkten torka.

• Om du spillt bränsle på kläderna skall dessa bytas omedelbart.

Se till att inte få bränsle på kroppen, det kan orsaka personskador. Om du får bränsle på kroppen ska du använda tvål och vatten för att ta bort bränslet.

• Starta inte produkten om motorn har en läcka. Undersök regelbundet om motorn läcker.

• Var försiktig med bränsle. Bränsle är brandfarligt och ångorna är explosiva och kan orsaka skador eller dödsfall.

• Undvik att andas in bränsleångor då det kan orsaka personskador. Se till att det finns tillräckligt luftflöde.

• Rök inte i närheten av bränslet eller motorn.

• Placera inga varma föremål i närheten av bränslet eller motorn.

• Fyll inte på bränsle när motorn är på.

• Se till att motorn har svalnat innan du fyller på bränsle.

• Innan du fyller på bränsle bör du öppna bränsletanklocket långsamt och försiktigt släppa på trycket.

• Fyll inte på bränsle i motorn inomhus. Otillräckligt luftflöde kan orsaka skador eller dödsfall på grund av kvävning eller kolmonoxidförgiftning.

• Dra åt bränsletanklocket ordentligt. Om bränsletanklocket inte dras åt ordentligt finns det en risk för brand.

• Flytta produkten minst tre meter från den plats där du fyllde på tanken innan du startar den.

• Fyll inte på med för mycket bränsle i bränsletanken. Batterisäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Risk för elektrisk stöt. Anslut inte batteripolerna till nycklar, mynt, skruvar eller andra metallföremål. Det kan orsaka kortslutning i batteriet.

• Håll batterier som förvaras borta från metallföremål, exempelvis spikar, mynt och smycken. Säkerhet, batteriladdare VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Risk för elektriska stötar eller kortslutning om säkerhetsinstruktionerna inte följs.

• Använd ett godkänt jordat uttag som inte är skadad.

Använd inte andra batteriladdare än den som medföljde produkten.

• Försök inte plocka isär batteriladdaren.

• Använd aldrig defekta eller skadade batteriladdare.

• Kontrollera regelbundet att nätsladden till batteriladdaren är oskadad och att inga sprickor finns.

• Lyft inte batteriladdaren i nätsladden. Koppla bort batteriladdaren från eluttaget genom att dra i kontakten. Dra inte i nätsladden.

• Använd inte någon förlängningskabel om det inte är helt nödvändigt. En felaktig förlängningskabel kan orsaka brand eller elektriska stötar.

• Batteriladdaren kan användas av barn från 8 år och uppåt och personer med olika funktionshinder eller bristande erfarenhet och kunskap om de hålls under uppsikt eller får instruktioner om säker användning av batteriladdaren och förstår de risker användandet medför. Barn får inte leka med batteriladdaren. Rengöring och underhåll får inte utföras av barn utan tillsyn.

• Använd inte batteriladdaren nära brandfarliga material eller material som kan orsaka korrosion. Täck inte över batteriladdaren. Dra ut stickkontakten till batteriladdaren vid rökutveckling eller brand.

• Ladda endast batteriet inomhus där den inte utsätts för solljus och på en plats med bra luftflöde. Ladda inte batteriet vid fuktiga förhållanden.

• Ladda inte i temperaturer under 5 °C. Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Motorns avgaser innehåller kolmonoxid, en luktlös, giftig och mycket farlig gas. Starta inte motorn inomhus eller i slutna utrymmen.

• Innan du utför underhåll på produkten ska du stänga av motorn och ta bort tändkabeln från tändstiftet.

• Använd skyddshandskar när du utför underhåll på skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

871 - 003 - 29.10.2018 277• Tillbehör och ändringar av produkten som inte

godkänts av tillverkaren kan orsaka allvarliga skador eller dödsfall. Modifiera inte produkten. Använd endast tillbehör som godkänts av tillverkaren.

• Om underhåll inte utförs korrekt och regelbundet ökar risken för personskador och skador på produkten.

Utför endast underhåll enligt anvisningarna i den här bruksanvisningen. All annan service måste utföras av en godkänd McCulloch-serviceverkstad.

• Låt en godkänd McCulloch-serviceverkstad utföra service på produkten regelbundet.

• Byt ut skadade, slitna och trasiga delar. Montering Montera handtaget

Montera skruvar, brickor och vred. (Fig. 17)

3. Dra åt vreden helt.

4. Använd band för att fästa kablarna vid handtaget.

(Fig. 18) Notera: Se till att kablarnas spänning inte är för hög.

5. För att ställa in höjden på handtaget lossar du de

nedre vreden, justerar handtagets höjd och drar åt vreden helt. (Fig. 19) Installera startsnöret (M51-170AWRPX)

Sätt fast öglan för startsnöret och T-vredet. Dra inte åt den helt. (Fig. 20)

2. Håll motorbromsbygeln mot handtaget.

3. Dra långsamt ut startsnöret och lägg det i öglan.

4. Dra åt T-vredet. (Fig. 22)

Montera gräsuppsamlaren

1. Placera den övre delen av gräsuppsamlaren på den

nedre delen av gräsuppsamlaren.

2. Fäst gräsuppsamlarens ram med klämmorna. (Fig.

4. Fäst krokarna på gräsuppsamlaren mot den övre

kanten på chassit. (Fig. 24)

5. Sätt den nedre delen av gräsuppsamlaren i

gräsutkastkanalen. Montera mulchingpluggen

1. Lyft upp den bakre kåpan och ta loss

2. För in mulchingpluggen i utkastkanalen. (Fig. 25)

Drift Introduktion VARNING: Innan du använder produkten måste du läsa igenom och förstå kapitlet om säkerhet. Innan du använder produkten

1. Läs igenom bruksanvisningen noggrant och se till att

du förstår instruktionerna.

2. Undersök skärutrustningen för att se till att den är

korrekt monterad och justerad. Se Kontrollera skärutrustningen på sida 280

3. Fyll bränsletanken. Se

Fylla på bränsle på sida 278

4. Fyll oljetanken och kontrollera oljenivån. Se

Kontrollera oljenivån på sida 280

Fylla på bränsle Använd miljöanpassad bensin/alkylatbensin om det finns. Om miljöanpassad bensin/alkylatbensin inte finns tillgänglig ska du använda blyfri bensin eller blyad bensin av hög kvalitet med ett oktantal på minst 90. OBSERVERA: Använd inte bensin med ett oktantal lägre än 90 RON (87 AKI). Det kan orsaka skador på produkten.

1. Öppna tanklocket långsamt för att släppa på trycket.

2. Fyll på långsamt med en bränsledunk. Om du spiller

bränsle ska du ta bort det med en trasa och låta bensinresterna avdunsta.

4. Dra åt bränsletanklocket ordentligt. Om

bränsletanklocket inte dras åt ordentligt finns det en risk för brand.

5. Flytta produkten minst tre meter från den plats där

du fyllde på tanken innan du startar den. Ställa in klipphöjden Klipphöjden kan justeras i fem nivåer.

1. Flytta klipphöjdsspaken bakåt för att höja

2. Flytta klipphöjdsspaken framåt för att sänka

klipphöjden. 278 871 - 003 - 29.10.2018OBSERVERA: Ställ inte in för låg klipphöjd. Knivarna kan träffa marken om gräsmattans yta inte är plan. Starta produkten

• Se till att tändkabeln är ansluten till tändstiftet. Manuell start (M51-170AWRPX)

3. Håll i startsnörets handtag med höger hand.

4. Dra långsamt i startsnöret tills du känner ett

5. Dra kraftigt för att starta motorn.

VARNING: Vira inte startsnöret runt handen. Elstart (M46-160AWREX, M53-160AWREX)

1. Se till att batteriet är laddat. Se

3. Tryck på den elektriska startknappen och håll den

intryckt tills motorn startar. (Fig. 27) Använda drivningen på hjulen

• Dra drivbygeln i handtagets riktning. (Fig. 28)

• Innan du drar produkten bakåt ska du koppla ur drivningen och trycka produkten framåt cirka tiocm.

• Släpp drivbygeln för att koppla ur drivningen, t.ex. när du går nära ett hinder. Stänga av produkten

• För att stänga av endast drivningen ska du släppa drivbygeln.

• För att stänga av motorn ska du släppa motorbromsbygeln. Få ett bra resultat

• Använd alltid en vass kniv. En slö kniv ger ett ojämnt resultat och gräsets snittyta blir gul. En vass kniv förbrukar mindre energi än en slö kniv.

• Klipp inte mer än en tredjedel av gräsets längd. Klipp först med hög klipphöjd. Undersök resultatet och sänk klipphöjden till en lämplig nivå. Om gräset är väldigt långt kan du köra sakta och klippa två gånger vid behov.

• Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan. Underhåll Introduktion VARNING: Innan du utför underhåll måste du läsa och förstå kapitlet om säkerhet. För allt service- och reparationsarbete på produkten krävs särskild utbildning. Vi garanterar att du kan få en fackmannamässig reparation och service utförd. Om din återförsäljare inte är en serviceverkstad kan du tala med dem för information om närmaste serviceverkstad. Underhållsschema Underhållsintervallen beräknas utifrån daglig användning av produkten. Intervallen ändras om produkten inte används dagligen. För underhåll som markeras med * ska du se anvisningarna i Säkerhetsanordningar på produkten på sida 276

Underhåll Dagligen Varje vecka Varje mån-

Utför en allmän inspektion X Kontrollera oljenivån X Rengör produkten X Kontrollera skärutrustningen X Kontrollera klippkåpan* X Kontrollera motorbromsbygeln* X Kontrollera och justera drivningen (kopplingsvajer) X

871 - 003 - 29.10.2018 279Underhåll

Dagligen Varje vecka Varje mån-

Kontrollera ljuddämparen* X Kontrollera tändstiftet X Byt olja (första gången efter fem timmars användning, sedan efter var 50:e timmes användning)

Byt ut luftfiltret X Kontrollera bränslesystemet X Allmän inspektion

• Se till att skruvar och muttrar på produkten är åtdragna. Rengöra produkten utvändigt

Använd en borste för att ta bort löv, gräs och smuts.

• Kontrollera att luftintaget på motorns ovansida inte är igentäppt.

• Undvik att använda högtryckstvätt när du rengör maskinen.

• Om du använder vatten för att rengöra produkten ska du inte spola vatten direkt på motorn. Rengöra insidan av klippkåpan

1. Töm bensintanken.

2. Placera produkten på sidan med ljuddämparen

nedåt. OBSERVERA: Om produkten placeras med luftfiltret nedåt kan motorn skadas.

3. Spola av klippkåpans insida med vatten.

Kontrollera skärutrustningen VARNING: För att förhindra oavsiktlig start ska du ta bort tändkabeln från tändstiftet. VARNING: Använd skyddshandskar när du utför underhåll på skärutrustningen. Kniven är mycket vass och skärskador uppstår lätt.

1. Kontrollera så att skärutrustningen inte är skadad

eller har sprickor. Byt alltid ut skadad skärutrustning.

2. Titta på kniven för att se om den är skadad eller slö.

Notera: Kniven måste balanseras när den har slipats. Låt en serviceverkstad slipa, byta och balansera kniven. Om du träffar ett hinder som gör att produkten stannar ska du byta ut den skadade kniven. Låt serviceverkstaden bedöma om kniven kan slipas eller måste ersättas. Byta knivar

1. Lås kniven med en träbit.

4. Kontrollera knivstödet och knivbulten för att se om

5. Kontrollera motoraxeln för att se till att den inte är

6. När du monterar en ny kniv ska du rikta knivens

vinklade ändar mot klippkåpan. (Fig. 30)

7. Se till att kniven är i linje med motoraxelns mitt.

8. Lås kniven med en träbit. Montera fjäderbrickan och

dra åt bulten och brickan med ett vridmoment på 45– 60 Nm. (Fig. 31)

9. Dra runt kniven för hand och se till att den roterar

fritt. VARNING: Använd kraftiga arbetshandskar. Kniven är mycket vass och skärskador uppstår lätt.

10. Starta produkten för att testa kniven. Om kniven inte

är korrekt monterad känner du vibrationer i produkten eller så är klippresultat otillfredsställande. Kontrollera oljenivån OBSERVERA: För låg oljenivå kan orsaka allvarliga motorskador. Kontrollera oljenivån innan du startar produkten.

1. Ställ produkten på plan mark.

2. Ta bort oljetanklocket med mätstickan.

Torka av oljan från mätstickan.

4. Sätt tillbaka mätstickan helt i oljetanken för att få en

korrekt bild av oljenivån.

5. Ta bort mätstickan.

6. Kontrollera oljenivån på mätstickan.

7. Om oljenivån är låg ska du fylla på med motorolja

och kontrollera oljenivån igen. 280 871 - 003 - 29.10.2018Byta motorolja VARNING: Motorolja är mycket het direkt efter att motorn stoppats. Låt motorn svalna innan du tappar ur motoroljan. Om du spiller olja på huden ska du rengöra med tvål och vatten.

1. Använd produkten tills bränsletanken är tom.

2. Ta bort tändkabeln från tändstiftet.

4. Ställ en behållare under produkten att samla upp

5. Luta enheten för att tappa ur motoroljan från

6. Fyll på ny motorolja av den typ som rekommenderas

Tekniska data på sida 282

7. Kontrollera oljenivån. Se

Kontrollera oljenivån på sida 280

1. Anslut batteriladdaren till den spänning och frekvens

som anges på typplåten. Använd ett godkänt och jordat uttag.

2. Sätt i batteriet i batteriladdaren. Den röda lampan på

laddaren tänds när batteriet är korrekt anslutet till laddaren. (Fig. 32)

3. Lampan lyser grönt när batteriet är fulladdat. Ta ut

batteriet ur batteriladdaren.

4. Koppla loss batteriladdaren från eluttaget. Dra i

kontakten, inte i nätsladden. Notera: För mer info, se motorns bruksanvisning. Luftfilter Ett länge använt luftfilter kan aldrig bli fullständigt rent. Byt luftfiltret regelbundet. Notera: Byt alltid ut ett skadat luftfilter. Rengöra pappersfiltret

1. Ta bort luftfilterkåpan och pappersfiltret.

Slå filtret mot en plan yta för att få partiklarna att falla av. OBSERVERA: Använd inte lösningsmedel eller tryckluft för att rengöra pappersfiltret.

3. Sätt tillbaka luftfiltret. Se till att luftfiltret ligger helt tätt

mot luftfilterhållaren.

4. Sätt tillbaka luftfilterkåpan.

Rengöra skumplastfiltret

Ta bort luftfilterkåpan och skumplastfiltret.

2. Rengör skumplastfiltret med tvål och vatten.

3. Spola av skumplastfiltret med rent vatten.

4. Pressa ut vattnet från skumplastfiltret och låt det

torka. OBSERVERA: Använd inte tryckluft. Det kan orsaka skador på skumplastfiltret.

5. Smörj skumplastfiltret med motorolja.

6. Tryck en ren trasa mot skumplastfiltret för att få bort

Sätt tillbaka luftfiltret. Se till att luftfiltret ligger helt tätt mot luftfilterhållaren.

8. Sätt tillbaka luftfilterkåpan.

Så undersöker du tändstiftet OBSERVERA: Använd alltid rekommenderad tändstiftstyp. Fel typ av tändstift kan orsaka skador på produkten.

• Undersök tändstiftet om motorn har låg effekt, är svår att starta eller inte fungerar korrekt vid tomgångsvarvtal.

• Följ dessa instruktioner om du vill minska risken för oönskat material på tändstiftets elektroder:

Se till att tomgångsvarvtalet är korrekt justerat. b) Se till att bränsleblandningen är korrekt. c) Se till att luftfiltret är rent.

• Om tändstiftet är smutsigt rengör du det och ser till att elektrodavståndet är korrekt, se Tekniska data på sida 282 . (Fig. 33)

• Byt ut tändstiftet vid behov. Kontrollera bränslesystemet

• Kontrollera bränsletanklocket och tätningen till bränsletanklocket för att se till att det inte finns några skador.

• Kontrollera bränsleslangen för att se till att inget läckage förekommer. Om bränsleslangen är skadad ska du låta en serviceverkstad byta ut den. Justera kopplingsvajern Om drivningen känns långsam måste kopplingsvajern justeras.

1. För att öka drivhastigheten ska du vrida

justerskruven moturs. Notera: Om drivningen är aktiverad när du inte drar drivbygeln måste kopplingsvajern förlängas.

2. För att förlänga kopplingsvajern och minska

drivhastigheten ska du vrida justerskruven medurs. (Fig. 34)

871 - 003 - 29.10.2018 281Om drivningen fortfarande känns långsam efter

justeringen ska du låta en godkänd serviceverkstad byta ut drivremmen. Transport, förvaring och kassering Transport och förvaring

• Ta bort batteriet från produkten före förvaring.

Vid förvaring och transport av produkten och bränslet ska du se till att det inte förekommer något läckage eller avgaser. Gnistor eller öppen eld, t.ex. från elektriska apparater eller pannor, kan orsaka brand.

• Använd alltid godkända behållare för transport och förvaring av bränsle.

• Töm bränsletanken innan du placerar produkten för förvaring under en längre tid. Kassera bränslet på lämplig anvisad plats

• Följ de särskilda kraven för förpackning och etiketter för kommersiella transporter, inklusive av tredje parter och speditörer.

• Rådfråga en expert inom farliga material innan du transporterar produkten. Följ alla tillämpliga nationella föreskrifter.

• Använd tejp på öppna kontakter när du lägger batteriet i en förpackning. Lägg batteriet trångt i förpackningen för att förhindra rörelse.

• Fäst produkten ordentligt under transport för att förhindra skador och olyckor.

• Håll batteriet borta från laddaren under förvaring.

• Förvara produkten i ett låst utrymme för att förhindra åtkomst för barn eller personer som inte är behöriga.

• Förvara produkten på en torr och frostfri plats.

• Förvara inte batteriet på ställen där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda. Kassering

• Följ lokala återvinningsbestämmelser och tillämpliga förordningar.

• Kassera alla kemikalier, som olja och bränsle, vid en serviceverkstad eller på lämplig anvisad plats.

• När produkten inte längre används ska du skicka den till en McCulloch-återförsäljare eller lämna den till en återvinningsstation. Kassera batteriet och batteriladdaren Symbolen på produkten eller dess förpackning indikerar att denna produkt ej kan hanteras som hushållsavfall. Den skall i stället överlämnas till passande återvinningsstation för återvinning av elektrisk och elektronisk utrustning. Genom att se till att denna produkt omhändertas korrekt, kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten. (Fig. 35) Tekniska data M46-160AWREX M53-160AWREX M51-170AWRPX Motor Varumärke Briggs & Stratton Briggs & Stratton Honda Slagvolym, cm

Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer. 282 871 - 003 - 29.10.2018M46-160AWREX M53-160AWREX M51-170AWRPX Elektrodgap, mm 0,5 0,5 0,5 Bränsle-/smörjsystem Volym bensintank, liter 1,0 1,0 1,0 Volym oljetank, liter 0,47 0,47 0,47 Motorolja

Ljudeffektnivå, uppmätt dB (A) 94 97 95 Ljudeffektnivå, garanterad L

Ljudtrycksnivå vid användarens öra, dB (A) 80 84 81 Vibrationsnivåer, a hveq

9,39 8,36 3,65 Skärutrustning Klipphöjd, mm 30–80 30–90 30–90 Klippbredd, mm 460 530 510 Kniv PX3 PX3 PX3 Artikelnummer 5802592-02 5802584-02 5802585-02 Gräsuppsamlarens kapacitet, liter 50 60 60 EG‐försäkran om överensstämmelse Innehållet i EG-försäkran om överensstämmelse Husqvarna AB, SE-561 82 Huskvarna, SVERIGE, försäkrar härmed på eget ansvar att den företrädda produkten: Beskrivning Förbränningsmotordriven gräsklippare som styrs av en gående person Varumärke McCulloch Plattform/typ/modell M46-160AWREX, M53-160AWREX, M51-170AWRPX

Använd motorolja av kvalitet SJ eller högre. Se viskositetsdiagrammet i motortillverkarens bruksanvisning och välj den bästa viskositeten baserat på förväntad utomhustemperatur.

Emission av buller till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiv 2000/14/EG.

Ljudtrycksnivå enligt ISO 5395. Redovisade data för ljudtrycksnivå har ett typiskt spridningsmått (standardav- vikelse) på 1,2 dB(A).

Vibrationsnivå enligt ISO 5395. Rapporterade data för vibrationsnivå har en typisk statistisk spridning (stand- ardavvikelse) på 0,2 m/s

871 - 003 - 29.10.2018 283Parti Serienummer daterade 2017 och framåt

uppfyller alla krav i följande EU-direktiv och förordningar: Direktiv/förordning Beskrivning 2006/42/EG ”angående maskiner” 2014/30/EU ”angående elektromagnetisk kompatibilitet” 2000/14/EG; 2005/88/EG ”angående buller utomhus” Följande harmoniserade standarder och/eller tekniska specifikationer tillämpas: EN ISO 12100, ISO 14982, ISO

5395-1 & 2, ISO 3744, ISO 11094, EN 1032

I enlighet med direktiv 2000/14/EG, bilaga V finns ljudvärdena angivna i avsnittet tekniska data i denna handbok och i den undertecknade EU-försäkran om överensstämmelse. Medföljande förbränningsmotordrivna åkgräsklippare som styrs av en gående person överensstämmer med det ex- emplar som genomgick kontrollen. 284 871 - 003 - 29.10.2018Зміст Вступ......................................................................... 285 Безпека......................................................................286
