MANUAL DE UTILIZARE M51170AWRPX MCCULLOCH

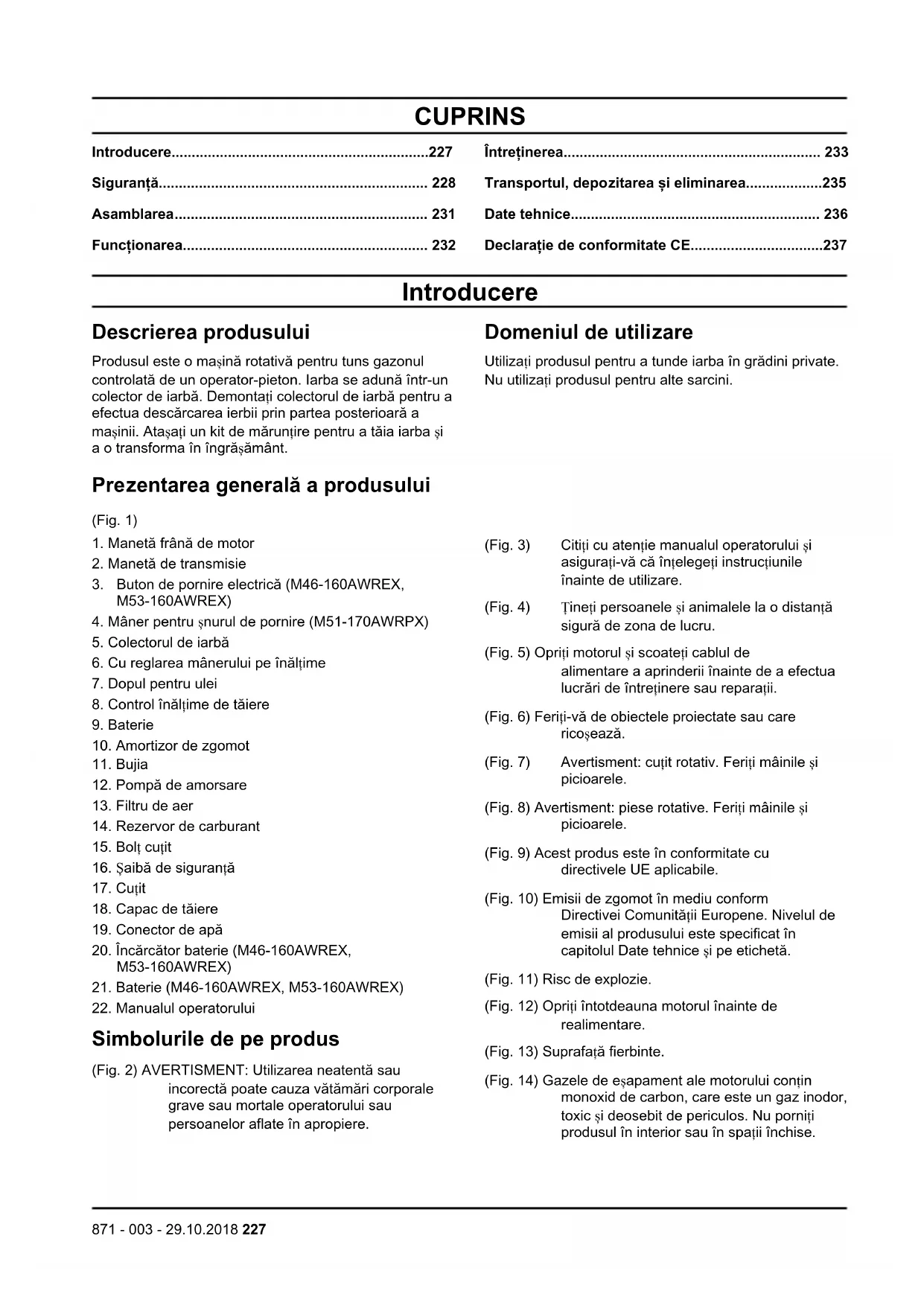

• Funcţionarea p. 232
• Întreținerea p. 233
• Transportul, depozitarea şi eliminarea p. 235
• Date tehnice p. 236
• Declaraţie de conformitate CE Introducere Descrierea produsului Produsul este o mașină rotativă pentru tuns gazonul controlată de un operator-pieton. Iarba se adună într-un colector de iarbă. Demontați colectorul de iarbă pentru a efectua descărcarea ierbii prin partea posterioară a mașinii. Atașați un kit de mărunțire pentru a tăia iarba și a o transforma în îngrășământ. Domeniul de utilizare Utilizați produsul pentru a tunde iarba în grădini private. Nu utilizați produsul pentru alte sarcini. Prezentarea generală a produsului (Fig. 1) p. 237

1. Manetă frână de motor

2. Manetă de transmisie

4. Mâner pentru șnurul de pornire (M51-170AWRPX)

5. Colectorul de iarbă

6. Cu reglarea mânerului pe înălțime

7. Dopul pentru ulei

8. Control înălțime de tăiere

12. Pompă de amorsare

16. Șaibă de siguranță

20. Încărcător baterie (M46-160AWREX,

22. Manualul operatorului

Simbolurile de pe produs (Fig. 2) AVERTISMENT: Utilizarea neatentă sau incorectă poate cauza vătămări corporale grave sau mortale operatorului sau persoanelor aflate în apropiere. (Fig. 3) Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare. (Fig. 4) Țineți persoanele și animalele la o distanță sigură de zona de lucru. (Fig. 5) Opriți motorul și scoateți cablul de alimentare a aprinderii înainte de a efectua lucrări de întreținere sau reparații. (Fig. 6) Feriți-vă de obiectele proiectate sau care ricoșează. (Fig. 7) Avertisment: cuțit rotativ. Feriți mâinile și picioarele. (Fig. 8) Avertisment: piese rotative. Feriți mâinile și picioarele. (Fig. 9) Acest produs este în conformitate cu directivele UE aplicabile. (Fig. 10) Emisii de zgomot în mediu conform Directivei Comunității Europene. Nivelul de emisii al produsului este specificat în capitolul Date tehnice și pe etichetă. (Fig. 11) Risc de explozie. (Fig. 12) Opriți întotdeauna motorul înainte de realimentare. (Fig. 13) Suprafață fierbinte. (Fig. 14) Gazele de eșapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți produsul în interior sau în spații închise.

871 - 003 - 29.10.2018 227(Fig. 15) Gazele de eșapament ale motorului conțin

monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți produsul în interior sau în spații închise. Nota: Alte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru alte zone comerciale. EU V AVERTISMENT: În urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs. Răspunderea pentru produs Conform prevederilor legislaţiei privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător.

produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta.

• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta.

• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată. Siguranţă Definiții privind siguranța Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.

• În timpul func ționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.

• Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă distribuitorului McCulloch înainte de a continua.

• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora.

• Păstra ți produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele.

• Nu permiteți niciunei persoană să utilizeze produsul dacă aceasta nu a citit și înțeles conținutul manualului operatorului.

• Nu permiteți copiilor să utilizeze produsul.

• Nu permiteți unei persoane care nu cunoaște instrucțiunile să utilizeze produsul.

• Monitorizați permanent o persoană cu capacități fizice sau mentale reduse care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.

• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.

• Nu utilizați produsul dacă este defect.

• Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane. Siguranța zonei de lucru AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Înainte de a utiliza produsul, îndepărtați obiectele precum crengile, rămurelele și pietrele din zona de lucru.

• Obiectele care se lovesc de echipamentul de tăiere pot fi aruncate, provocând vătămări corporale ș

pagube materiale. Țineți trecătorii și animalele la o distanță sigură de produs.

• Nu utilizați produsul pe vreme rea, de exemplu pe ceață, ploaie, vânt puternic, la temperaturi exterioare foarte scăzute și atunci când există riscul de descărcări electrice. Utilizarea produsului pe vreme nefavorabilă sau pe teren umed sau inundat este obositoare. Vremea nefavorabilă poate conduce la 228 871 - 003 - 29.10.2018apariția de situații periculoase, de exemplu suprafețe alunecoase.

• Verifica ți dacă există persoane, obiecte și situații care pot împiedica funcționarea în siguranță a produsului.

• Atenție la obstacole, precum rădăcini, pietre, ramuri, gropi și șanțuri. În iarba înaltă se pot ascunde obstacole.

• Tunderea ierbii pe pante poate fi periculoasă. Nu utilizați produsul pe pante cu înclinație mai mare de 15°.

• Utilizați produsul de-a curmezișul pantei. Nu efectuați mișcări în sus și în jos.

• Procedați cu atenție atunci când vă apropiați de colțuri ascunse și de obiecte care blochează vederea. Siguranța în lucru AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.

• Utiliza ți echipamentul personal de protecție. Consultați Echipament de protec

ie personală la pagina 229

• Nu porniți niciodată motorul într-un spațiu închis sau lângă materiale inflamabile. Gazele de eșapament de la motor sunt fierbinți și pot conține scântei care pot cauza un incendiu.

• Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorect se poate slăbi, provocând vătămări corporale.

• Asigurați-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului.

• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Decuplați cablul de alimentare a aprinderii de la bujie. Examinați dacă produsul este deteriorat. Reparați defecțiunile sau solicitați unui agent de service autorizat să le repare.

• Nu fixați niciodată de mâner maneta frânei de motor, în mod permanent, atunci când motorul este pornit.

• Poziționați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.

• Stați întotdeauna în spatele produsului atunci când îl utilizați.

• Mențineți toate roțile pe sol și țineți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.

• Nu înclinați produsul când motorul este pornit.

• Fiți atent atunci când trageți produsul în spate.

• Nu ridicați niciodată produsul când motorul este pornit. Dacă trebuie să ridicați produsul, mai întâi opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.

• Nu merge ți cu spatele în timp ce utilizați produsul.

• Opriți motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.

• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeți în timp ce utilizați produsul.

• Opriți motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglări cu motorul pornit.

• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește. Instrucțiuni de siguranță pentru utilizare Echipament de protecție personală AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

• Utilizaţi echipament de protecț ie a auzului dacă nivelul de zgomot este mai mare de 85 dB.

• Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul desculț.

• Utilizați pantaloni lungi, groși.

• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere. Dispozitivele de siguranță de pe produs AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță deteriorate.

• Verifica ți regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service McCulloch. Verificarea capacului de tăiere Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit.

• Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri.

871 - 003 - 29.10.2018 229Manetă frână de motor

Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește. Pentru a efectua o inspecție a frânei de motor, porniți motorul, apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat McCulloch să regleze frâna de motor. (Fig. 16) Amortizor de zgomot Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și a dirija gazele de eșapament departe de utilizator. Nu utilizați produsul dacă amortizorul de zgomot nu este instalat sau este defect. Un amortizor de zgomot defect determină creșterea nivelului de zgomot și a pericolului de incendiu. AVERTISMENT: Amortizorul de zgomot atinge temperaturi înalte în timpul utilizării, imediat după oprire și atunci când motorul funcționează la turația de mers în gol. Procedați cu atenție în apropierea materialelor și/sau gazelor inflamabile pentru a preveni incendiile. Pentru a verifica amortizorul de zgomot

• Verificați regulat amortizorul de zgomot pentru a vă asigura că este montat corect și nu este deteriorat. Reguli de siguranță referitoare la carburant AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu porniți produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtați carburantul/uleiul nedorit și lăsați produsul să se usuce.

• Dacă vărsați carburantul pe îmbrăcăminte, schimbați imediat hainele.

• Nu vărsați carburantul pe corp - poate provoca vătămări corporale. Dacă vărsați carburant pe corp, utilizați apă și săpun pentru a elimina carburantul.

• Nu porniți produsul dacă motorul prezintă scurgeri. Examinați cu regularitate motorul, pentru a identifica eventuale scurgeri.

• Manipulați cu atenție carburantul. Carburantul este inflamabil, vaporii sunt explozivi și pot cauza vătămări corporale sau deces.

• Nu respirați vaporii de carburant, se pot produce vătămări corporale. Asigurați-vă că fluxul de aer este suficient.

• Nu fumați în apropierea carburantului sau a motorului.

• Nu amplasați obiecte calde în apropierea carburantului sau a motorului.

• Nu adăugaț i carburant atunci când motorul este pornit.

• Asigurați-vă că motorul este rece înainte de a realimenta.

• Înainte de a realimenta, deschideți lent capacul rezervorului de carburant și eliberați cu atenție presiunea.

• Nu adăugați carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.

• Strângeți până la capăt capacul rezervorului de carburant Dacă acesta nu este strâns, există pericol de incendiu.

• Înainte de pornire, mutați produsul la o distanță de minimum 3 m (10 ft) față de poziția unde ați umplut rezervorul.

• Nu introduceți prea mult carburant în rezervorul de carburant. Siguranța bateriei AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Risc de electrocutare. Nu conectați bornele bateriei la chei, monede, șuruburi sau alte metale. Aceasta poate cauza scurtcircuitarea bateriei.

• Depozitați bateriile la distanț ă de obiecte de metal, de exemplu, cuie, monede, bijuterii. Siguranța încărcătorului bateriei AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Există riscul de electrocutare sau de scurtcircuit dacă nu sunt respectate instrucțiunile de siguranță.

• Folosi ți o priză cu împământare aprobată care nu este deteriorată.

• Nu utilizați alte încărcătoare de baterii decât cel furnizate pentru produsul dvs.

• Nu încercați să dezasamblați încărcătorul de baterii.

• Nu utilizați un încărcător de baterii defect sau deteriorat.

• Asigurați-vă periodic că cablul de alimentare al încărcătorului de baterii nu este deteriorat și că nu prezintă fisuri.

• Nu ridicați încărcătorul bateriei ținând de cablul de alimentare. Pentru a deconecta încărcătorul de baterii de la priza de perete, trageți de ștecăr. Nu trageți de cablul de alimentare.

• Nu utilizați un cablu prelungitor dacă nu este absolut necesar. Un cablu prelungitor necorespunzător poate provoca incendii sau electrocutare. 230 871 - 003 - 29.10.2018• Acest încărcător de baterii poate fi utilizat de către copiii cu vârsta peste 8 ani și de către persoane ce au capacități fizice, senzoriale sau mentale reduse sau care nu au experiența și cunoștințele necesare, dacă sunt supravegheate sau au primit instrucțiuni referitoare la utilizarea încărcătorului de baterii în siguranță și înțeleg riscurile implicate. Copiii nu trebuie să se joace cu încărcătorul de baterii. Curățarea și întreținerea nu se vor efectua de copii fără supraveghere.

• Nu utilizați încărcătorul de baterii în apropiere de materiale inflamabile sau materiale care pot cauza coroziune. Nu acoperiț i încărcătorul bateriei. În caz de fum sau de incendiu, scoateți ștecărul încărcătorului de baterii.

• Încărcați bateria numai în interior, într-un loc cu aerisire adecvată și departe de lumina soarelui. Nu încărcați bateria în medii umede.

• Nu încărcați la temperaturi sub 5°C. Instrucțiuni de siguranță pentru întreținere AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Gazele de eșapament ale motorului conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos. Nu porniți motorul în interior sau în spații închise.

• Înainte de a efectua între ținerea produsului, opriți motorul și deconectați cablul de alimentare a aprinderii de la bujie.

• Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

• Accesoriile și modificările aduse produsului care nu sunt autorizate de către producător pot provoca vătămări corporale grave sau fatale. Nu modificați produsul. Utilizați întotdeauna numai accesorii omologate de producător.

• Dacă întreținerea nu se efectuează corect și periodic, crește pericolul de vătămări corporale și de deteriorare a produsului.

• Efectuați numai operațiile de întreținere care se regăsesc în acest manual al proprietarului. Toate celelalte operații de service trebuie efectuate de către un agent de service autorizat McCulloch.

• Solicitați unui agent de service autorizat McCulloch să efectueze în mod regulat operații de service la produs.

• Înlocuiți piesele deteriorate, uzate sau defecte. Asamblarea Pentru a asambla mânerul

i orificiile șuruburilor de la baza mânerului cu orificiile de șurub din ansamblul mânerului.

2. Montați șuruburile, șaibele și rozetele. (Fig. 17)

3. Strângeți rozetele până la capăt.

4. Utilizați curele pentru a fixa cablurile pe mâner. (Fig.

18) Nota: Asigurați-vă că tensionarea cablurilor nu este exagerată.

5. Pentru a seta înălțimea mânerului, slăbiți rozetele

inferioare, reglați înălțimea mânerului și strângeți complet rozetele. (Fig. 19) Pentru a instala șnurul de pornire (M51-170AWRPX)

1. Atașați bucla pentru șnurul de pornire și rozeta în T.

Nu strângeți complet. (Fig. 20)

2. Țineți maneta frânei de motor lipită de mâner.

3. Trageți încet în afară șnurul de pornire și treceți-l prin

bucla pentru șnurul de pornire. (Fig. 21)

4. Strângeți rozeta în T. (Fig. 22)

Pentru a asambla colectorul de iarbă

1. Așezați partea superioară a colectorului de iarbă

peste partea inferioară a colectorului de iarbă.

2. Prindeți cadrul colectorului de iarbă cu ajutorul

3. Ridicați capacul posterior.

4. Prindeți cârligele de pe colectorul de iarbă de

marginea superioară a carcasei. (Fig. 24)

5. Introduceți partea inferioară a colectorului de iarbă în

canalul de evacuare a ierbii. Pentru a asambla obturatorul pentru resturi vegetale.

1. Ridicați capacul posterior și scoateți colectorul de

2. Introduceți obturatorul pentru resturi vegetale în

Introducere AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța. Înainte de a utiliza produsul

1. Citiți cu atenție manualul operatorului și asigurați-vă

că înțelegeți instrucțiunile.

2. Examinați echipamentul de tăiere și asigurați-vă că

este corect montat și reglat. Consultați Pentru a examina echipamentul de tăiere la pagina 234

3. Umpleți rezervorul de carburant. Consultați

4. Umpleți rezervorul de ulei și verificați nivelul uleiului.

Consultați Pentru a verifica nivelul de ulei la pagina

Alimentarea cu carburant Dacă este disponibilă, folosiți benzină alchilată/cu emisii scăzute. Dacă benzina alchilată/cu emisii scăzute nu este disponibilă, folosiți benzină fără plumb sau benzină cu plumb de bună calitate, cu o cifră octanică nu mai mică de 90. ATENŢIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON (87 AKI). Aceasta poate deteriora produsul.

1. Deschideți încet capacul rezervorului de carburant

pentru a elibera presiunea.

ți încet, cu o canistră de carburant. Dacă vărsați carburant, îndepărtați-l cu o cârpă și lăsați-l să se usuce.

3. Curățați suprafața din jurul capacului rezervorului de

4. Strângeți până la capăt capacul rezervorului de

carburant Dacă acesta nu este strâns, există pericol de incendiu.

5. Înainte de pornire, mutați produsul la o distanță de

minimum 3 m (10 ft) față de poziția unde ați umplut rezervorul. Pentru a seta înălțimea de tăiere Înălțimea de tăiere poate fi reglată pe cinci nivele.

1. Deplasați spre spate pârghia înălțimii de tăiere

pentru a mări înălțimea de tăiere.

2. Deplasați înainte pârghia înălțimii de tăiere pentru a

reduce înălțimea de tăiere. ATENŢIE: Nu setați o înălțime de tăiere prea scăzută. Cuțitele pot atinge solul dacă suprafața gazonului nu este plană. Pentru a porni produsul

• Cablul de alimentare a aprinderii trebuie să fie conectat la bujie. Pornire manuală (M51-170AWRPX)

1. Stați în spatele produsului.

2. Țineți maneta frânei de motor lipită de mâner. (Fig.

3. Țineți mânerul șnurului de pornire cu mâna dreaptă.

4. Trageți încet de șnurul de pornire până ce simțiți o

5. Trageți cu forță pentru a porni motorul.

AVERTISMENT: Nu răsuciți cablul de pornire în jurul mâinii. Pornire electrică (M46-160AWREX, M53-160AWREX)

Asigurați-vă că bateria este încărcată. Consultați Pentru a încărca bateria la pagina 234

2. Țineți maneta frânei de motor lipită de mâner. (Fig.

3. Apăsați și țineți apăsat butonul de pornire electrică

până când pornește motorul. (Fig. 27) Pentru a utiliza transmisia pe roți

• Trageți maneta de transmisie în direcția mânerului. (Fig. 28)

• Înainte de a trage produsul în spate, decuplați transmisia și împingeți produsul înainte cu aproximativ 10cm.

• Eliberați maneta de transmisie pentru a dezactiva transmisia, de exemplu atunci când vă apropiați de un obstacol. Pentru a opri produsul

• Pentru a opri doar transmisia, eliberați maneta de transmisie.

• Pentru a opri motorul, eliberați maneta frânei de motor. Pentru a obține rezultate bune

• Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită. 232 871 - 003 - 29.10.2018• Nu tăiați niciodată mai mult de ⅓ din lungimea ierbii. Inițial, tundeți cu o înălțime mare de tăiere. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.

• Tăia ți de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon. Întreținerea Introducere AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța. Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service. Program de întreținere Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic. Pentru operațiile de întreținere marcate cu *, consultați instrucțiunile din Dispozitivele de siguran

ă de pe produs la pagina 229

Întreținerea Zilnic Săptămâ- nal Lunar Efectuați o inspecție generală X Examinați nivelul uleiului X Curățați produsul X Examinați echipamentul de tăiere X Examinați capacul de tăiere* X Examinați maneta frânei de motor* X Examinați și reglați transmisia (cablul de ambreiaj) X Examinați amortizorul de zgomot* X Examinați bujia X Schimbați uleiul (prima dată după 5 h de utilizare, apoi la fiecare 50 h de utilizare)

Schimbați filtrul de aer X Examinați sistemul de alimentare cu carburant X Pentru a efectua o inspecție generală

• Asiguraț i-vă că șuruburile și piulițele produsului sunt strânse. Pentru a curăța produsul la exterior

• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.

• Asigurați-vă că priza de aer din partea superioară a motorului nu este înfundată.

• Nu utilizați o instalație de spălare cu presiune ridicată pentru a curăța produsul.

• Dacă utilizați apă pentru a curăța produsul, nu stropiți direct către motor. Pentru a curăța suprafața interioară a capacului de tăiere

ți rezervorul de carburant.

2. Așezați produsul pe o parte, cu amortizorul de

zgomot în jos. ATENŢIE: Dacă produsul este așezat cu filtrul de aer în jos, motorul se poate deteriora.

871 - 003 - 29.10.2018 2333. Spălați cu apă suprafața interioară a capacului de

tăiere. Pentru a examina echipamentul de tăiere AVERTISMENT: Pentru a preveni pornirea accidentală, decuplați cablul de alimentare a aprinderii de la bujie. AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica

eventuale deteriorări sau crăpături. Înlocuiți întotdeauna un echipament de tăiere deteriorat.

ți cuțitul pentru a vedea dacă este deteriorat sau tocit. Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuiți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită. Pentru a înlocui lama

1. Blocați lama cu o bucată de lemn. (Fig. 29)

2. Scoateți bolțul cuțitului.

3. Demontați cuțitul.

4. Examinați suportul cuțitului și bolțul acestuia pentru a

vedea dacă există deteriorări.

5. Examinați arborele motorului pentru a vă asigura că

6. Când montați un cuțit nou, îndreptați capetele oblice

ale cuțitului în direcția capacului de tăiere. (Fig. 30)

7. Asigurați-vă de alinierea cuțitului cu centrul arborelui

8. Blocați lama cu o bucată de lemn. Montați șaiba

elastică și strângeți bolțul și șaiba la un cuplu de 45– 60 Nm. (Fig. 31)

9. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește

liber. AVERTISMENT: Purtați mănuși de protecție rezistente. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

10. Porniți produsul pentru a efectua un test al cuțitului.

Dacă acesta nu este fixat corect, produsul vibrează sau rezultatele sunt nesatisfăcătoare. Pentru a verifica nivelul de ulei ATENŢIE: Un nivel de ulei prea redus poate deteriora motorul. Efectuați o verificare a nivelului de ulei înainte să porniți produsul.

1. Așezați produsul pe teren drept.

ți bușonul rezervorului cu joja atașată.

3. Curățați joja de ulei.

4. Introduceți joja complet în rezervorul de ulei pentru o

înregistrare corectă a nivelului de ulei.

6. Examinați nivelul de ulei de pe jojă.

7. Dacă nivelul uleiului este scăzut, alimentați cu ulei

de motor și verificați din nou nivelul. Pentru a schimba uleiul de motor AVERTISMENT: Imediat după oprirea motorului, uleiul de motor este foarte fierbinte. Lăsați motorul să se răcească înainte de a îl goli de ulei. Dacă uleiul de motor intră în contact cu pielea, curățați cu apă și săpun.

1. Utilizați produsul până când rezervorul de carburant

ți cablu de alimentare a aprinderii din bujie.

3. Scoateți bușonul rezervorului de ulei.

4. Amplasați sub produs un recipient în care să

colectați uleiul de motor.

5. Înclinați produsul pentru a scurge uleiul de motor din

6. Umpleți cu ulei de motor proaspăt și de tipul

recomandat în Date tehnice la pagina 236

7. Verificați nivelul de ulei. Consultați

Pentru a verifica nivelul de ulei la pagina 234

Pentru a încărca bateria

1. Conectați încărcătorul de baterii la tensiunea și la

frecvența specificate pe plăcuța de identificare. Folosiți o priză cu împământare și aprobată.

2. Introduceți bateria în încărcătorul aferent. Lumina

roșie de pe încărcător se aprinde atunci când bateria este conectată corect la încărcător. (Fig. 32)

3. Când bateria este complet încărcată, lumina devine

verde. Scoateți bateria din încărcător.

4. Deconectați încărcătorul de baterii de la priză.

Trageți de ștecăr, nu de cablul de alimentare. Nota: Pentru mai multe informații, consultați manualul operatorului pentru motor. 234 871 - 003 - 29.10.2018Filtru de aer Un filtru de aer aflat în uz timp îndelungat nu poate fi curățat complet. Înlocuiți filtrul de aer la intervale regulate. Nota: Întotdeauna înlocuiți un filtru de aer deteriorat. Pentru a curăța filtrul de hârtie

ți capacul filtrului de aer și scoateți filtrul de hârtie.

2. Loviți filtrul de o suprafață plană pentru a desprinde

particulele. ATENŢIE: Nu folosiți solvenți sau aer comprimat pentru a curăța filtrul de hârtie.

3. Montați filtrul de aer înapoi. Asigurați-vă că filtrul de

aer se etanșează pe suportul filtrului de aer.

ți la loc capacul filtrului de aer. Pentru a curăța filtrul din spumă de plastic

1. Demontați capacul filtrului de aer și scoateți filtrul din

2. Curățați filtrul din spumă de plastic cu apă și săpun.

3. Clătiți filtrul din spumă de plastic cu apă curată.

4. Scurgeți apa din filtrul din spumă de plastic și lăsați-l

să se usuce. ATENŢIE: Nu folosiți aer comprimat. Acesta poate deteriora filtrul din spumă de plastic.

5. Ungeți filtrul din spumă de plastic cu ulei de motor.

ți o lavetă curată pe filtrul din spumă de plastic pentru a îndepărta uleiul nedorit.

7. Montați filtrul de aer înapoi. Asigurați-vă că filtrul de

aer se etanșează pe suportul filtrului de aer.

8. Montați la loc capacul filtrului de aer.

Pentru a verifica bujia ATENŢIE: Folosiți întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turație de mers în gol.

• Pentru a reduce riscul prezenț ei materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni: a) Asigurați-vă că turația de mers în gol este corect reglată. b) Asigurați-vă că amestecul este corect. c) Asigurați-vă că filtrul de aer este curat.

• Dacă bujia este murdară, curățați-o și asigurați-vă că distanța dintre electrozi este corectă, consultați Date tehnice la pagina 236 . (Fig. 33)

• Înlocuiți bujia atunci când este necesar. Pentru a examina sistemul de alimentare cu carburant

• Examinați bușonul rezervorului de carburant și garnitura bușonului rezervorului de carburant pentru a vă asigura că nu există deteriorări.

• Examinați furtunul de carburant pentru a vă asigura că nu există scurgeri. Dacă furtun de carburant este deteriorat, trebuie înlocuit de către un agent de service. Pentru a regla cablul de ambreiaj Dacă transmisia este lentă, trebuie reglat cablul de ambreiaj.

1. Pentru a mări viteza de transmisie, rotiți în sens

antiorar șurubul de reglaj. Nota: Dacă transmisia se cuplează fără a trage maneta de transmisie, trebuie să extindeți cablul de ambreiaj.

2. Pentru a extinde cablul de ambreiaj și a reduce

viteza de transmisie, rotiți în sens orar șurubul de reglare. (Fig. 34) Dacă transmisia este lentă și după reglaj, solicitați unui agent de service autorizat înlocuirea curelei de transmisie. Transportul, depozitarea şi eliminarea Transportul și depozitarea

• Scoate ți bateria din produs înainte de depozitare.

• Pentru depozitarea și transportul produsului și a carburantului, asigurați-vă că nu există scurgeri și gaze. Scânteile sau flăcările deschise, de exemplu cele provenite de la dispozitive sau boilere electrice, pot cauza un incendiu.

• Utilizați întotdeauna recipiente omologate pentru depozitarea și transportarea combustibilului.

• Goli ți rezervorul de carburant și depozitați produsul pentru o perioadă lungă de timp. Eliminați carburantul într-o locație de eliminare autorizată

• Respectați cerințele speciale de pe ambalaj și etichete privind transporturile comerciale, inclusiv

871 - 003 - 29.10.2018 235cele efectuate de către terțe părți și companiile de

• Înainte de a expedia produsul, consultaț i-vă cu un expert în materiale periculoase. Respectați toate reglementările naționale aplicabile.

• Aplicați bandă adezivă pe borne atunci când introduceți bateria într-un ambalaj. Bateria trebuie ambalată astfel încât să nu se poată deplasa în interiorul pachetului.

• Fixați în siguranță produsul în timpul transportului pentru a preveni daunele și accidentele.

• Nu depozitați bateria lângă încărcător.

• Păstrați produsul într-o zonă restricționată pentru a preveni accesul copiilor sau al persoanelor neautorizate.

• Păstrați produsul într-un spațiu uscat și ferit de îngheț.

• Nu depozitați bateria într-un loc în care există riscul de acumulare a electricității statice. Nu depozitați bateria într-o cutie metalică. Dezafectarea

• Respectați cerințele de reciclare și reglementările locale aplicabile.

• Eliminați toate substanțele chimice, precum uleiul de motor sau carburantul, la un centru de service sau într-o locație de eliminare autorizată.

• Atunci când produsul nu mai este în uz, trimiteți-l la un distribuitor McCulloch sau casați-l într-o locație de reciclare. Eliminarea bateriei și a încărcătorului de baterii Simbolurile de pe produs sau de pe ambalaj indică faptul că acest produs nu poate fi tratat ca deșeu menajer. Trebuie trimis în schimb la o stație de reciclare corespunzătoare pentru recuperarea echipamentelor electrice și electronice. Asigurându-vă că aveți grijă de acest produs în mod corect, puteți contribui la neutralizarea impactului negativ potențial asupra mediului înconjurător și asupra persoanelor; în caz contrar, putând conduce la gestionarea incorectă a deșeurilor acestui produs. Pentru informații mai detaliate referitoare la reciclarea acestui produs, contactați autoritățile, serviciul pentru deșeuri menajere sau magazinul de unde ați achiziționat produsul. (Fig. 35) Date tehnice M46-160AWREX M53-160AWREX M51-170AWRPX Motor Marcă Briggs & Stratton Briggs & Stratton Honda Cilindree, cm

Turație, rpm 2900 2900 2900 Putere nominală de ieșire motor, kW

2,5 2,5 3,4 Sistem de aprindere Bujie Autolite 3924 Autolite 3924 BPR5ES Distanță între electrozi, mm 0,5 0,5 0,5 Carburant și sistem de ungere Capacitate rezervor de carburant, litri 1,0 1,0 1,0 Capacitate rezervor de ulei, litri 0,47 0,47 0,47

Puterea nominală indicată a motorului este puterea de ieșire medie netă (la turația specificată) a unui motor de producție normal pentru modelul de motor, măsurată conform standardului SAE J1349/ISO1585. Motoar- ele de producție în masă pot prezenta valori diferite de aceasta. Puterea de ieșire efectivă pentru motorul in- stalat pe produsul final va depinde de viteza de funcționare, de condițiile de mediu și de alte valori. 236 871 - 003 - 29.10.2018M46-160AWREX M53-160AWREX M51-170AWRPX Uleiul de motor

Nivel de putere acustică măsurat dB(A) 94 97 95 Nivel de putere acustică garantat L

Nivel de presiune a sunetului la urechea op- eratorului, dB(A)

Niveluri de vibrații, a hveq

9,39 8,36 3,65 Echipament de tăiere Înălțime de tăiere, mm 30-80 30-90 30-90 Lățime de tăiere, mm 460 530 510 Cuțit PX3 PX3 PX3 Număr articol 5802592-02 5802584-02 5802585-02 Capacitate colector de iarbă, litri 50 60 60 Declaraţie de conformitate CE Conținutul declarației de conformitate CE Noi, Husqvarna AB, SE 561 82 Huskvarna, SUEDIA, declarăm pe propria răspundere că produsul reprezentat: Descriere Mașină pentru tuns gazonul cu motor cu combustie internă, controlată de un operator-pieton Marcă McCulloch Platformă / Tip / Model M46-160AWREX, M53-160AWREX, M51-170AWRPX Lot Serie cu data 2017 și în continuare respectă în totalitate următoarele directive și reglementări UE: Directivă/Reglementare Descriere

*Utilizați ulei pentru motor de calitatea SJ sau superioară. Consultați diagrama de vâscozitate din manualul producătorului motorului și selectați vâscozitatea optimă pe baza temperaturii exterioare prevăzute.

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE.

Presiunea nivelului de zgomot conform ISO 5395. Datele raportate pentru presiunea nivelului de zgomot pre- zintă o distribuție statistică tipică (abatere standard) de 1,2 dB(A).

Nivelul de vibrații conform ISO 5395. Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 0,2 m/s

2014/30/UE „aferentă compatibilității electromagnetice” 2000/14/CE; 2005/88/CE „privind zgomotul exterior” Standardele armonizate și/sau specificațiile tehnice aplicate sunt următoarele:

În conformitate cu directiva 2000/14/CE, Anexa V, valorile sonore declarate sunt declarate în secț iunea Date tehnice a prezentului manual și în Declarația de conformitate CE semnată. Mașina pentru tuns gazonul cu motor cu combustie internă, controlată de un operator-pieton se conformează exem- plului supus examinării. 238 871 - 003 - 29.10.2018Содержание Введение.................................................................. 239 Безопасность...........................................................
