NAVODILA ZA UPORABO M51170AWRPX MCCULLOCH

Sigurnost pri rukovanju s gorivom

UPOZORENJE: Prije korištenja proizvoda pročitajte upozoravajuće upute u nastavku.

• Nemojte pokretati proizvod ako u njemu ima goriva ili motornog ulja. Uklonite neželjeno gorivo/ulje i pričekajte na sušenje proizvoda.
• Ako gorivo prolijete po odjeći, odmah ju zamijenite.
• Gorivu nemojte dopustiti kontakt s tijelom jer može uzrokovati ozljede. Ako dođe do kontakta goriva s tijelom, sapunom i vodom isperite gorivo.
• Nemojte pokretati proizvod ako motor propušta. Redovito pregledavajte ima li na motoru propuštanja.
• Budite pažljivo s gorivom. Gorivo je zapaljivo, a pare su eksplozivne i mogu uzrokovati ozljede i smrt.
• Nemojte udisati pare goriva, one mogu uzrokovati ozljede. Osigurajte dovoljan protok zraka.
• U blizini goriva ili motora nemojte pušiti.
• U blizinu goriva ili motora nemojte stavljati vruće predmete.
• Nemojte ulijevati gorivo kada je motor uključen.
• Prije ulijevanja goriva provjerite je li motor hladan.
• Prije ulijevanja goriva polako otvorite čep spremnika goriva i pažljivo ispustite tlak.
• Gorivo u motor nemojte ulijevati u zatvorenom prostoru. Nedovoljan protok zraka može uzrokovati ozljede ili smrt zbog gušenja ili trovanja ugljičnim monoksidom.
• Potpuno zategnite čep spremnika za gorivo. Ako čep spremnika za gorivo nije zategnut, postoji opasnost od požara.
• Prije pokretanja proizvod odmaknite najmanje 3 m (10') od mjesta punjenja spremnika.
• U spremnik za gorivo nemojte uliti previše goriva.

Sigurnost baterije

UPOZORENJE: Prije korištenja proizvoda pročitajte upozoravajuće upute u nastavku.

• Opasnost od strujnog udara. Polove baterije nemojte spajati s ključevima, kovanicama, vijcima ili drugim metalom. Tako može doći do kratkog spoja baterije.
• Baterije skladištite dalje od metalnih predmeta, primjerice čavala, kovanica i nakita.

Sigurnost punjača baterija

UPOZORENJE: Prije korištenja proizvoda pročitajte upozoravajuće upute u nastavku.

• Nepoštivanje sigurnosnih uputa može uzrokovati električni udar ili kratki spoj.
• Upotrebljavajte neoštećenu uzemljenu mrežnu utičnicu.
• Upotrebljavajte isključivo punjače baterija isporučene uz proizvod.
  • Nemojte rastavljati punjač baterija.
• Nemojte upotrebljavati neispravan ili oštećen punjač baterije.
• Redovno provjeravajte je li kabel za napajanje punjača baterije neoštećen te je li ispucao.
• Punjač baterije nemojte podizati za električni kabel. Za odspajanje punjača baterije od zidne utičnice izvucite utikač. Nemojte povlačiti kabel za napajanje.
• Ako nije neophodno, nemojte upotrebljavati produžni kabel. Neispravan produžni kabel može uzrokovati požar ili električni udar.
• Punjač baterija mogu koristiti djeca od 8 godina i starija te osobe s umanjenim fizičkim, osjetilnim ili mentalnim sposobnostima ili nedostatkom iskustva i znanja ako je osiguran njihov nadzor ili ako su upućeni u sigurno korištenje uređaja te razumiju obuhvaćene opasnosti. Djeca se ne smiju igrati punjačem baterije. Čišćenje i održavanje ne smiju provoditi djeca bez nadzora.
• Punjač baterije nemojte upotrebljavati u blizini zapaljivih materijala ili materijala koji mogu uzrokovati koroziju. Nemojte pokrivati punjač baterija. Ako dođe do razvoja dima ili požara, odpojite utikač punjača baterije.
• Bateriju punite isključivo u zatvorenom, dobro prozračenom zatvorenom prostoru bez izravne sunčeve svjetlosti. Bateriju nije dopušteno puniti u vlažnim uvjetima.
• Nemojte puniti na temperaturama ispod 5°C.

Sigurnosne upute za održavanje

UPOZORENJE: Prije korištenja proizvoda pročitajte upozoravajuće upute u nastavku.

Transport skladiščenje in odstranitev.... 271

Tehnični podatki.... 271

Izjava ES o skladnosti.... 273

Uvod

Opis izdelka

Naprava je rotacijska kosilnica. Pokošena trava se zbira v zbiralniku za travo. Če želite uporabiti zadenjski izmet trave, odstranite zbiralnik za travo. Če želite travo razrezati v gnojilo, namestite mulčer.

Pregled izdelka

(SI. 1)

1. Ročica zavore motorja
2. Pogonska ročica
3. Električni zagonski gumb (M46-160AWREX, M53-160AWREX)
4. Ročica zaganjalne vrvice (M51-170AWRPX)
5. Zbiralnik za travo
6. Mehanizem za nastavitev višine krmila
7. Pokrovček posode za olje
8. Regulator višine košnje
9. Baterija
10. Dušilnik
11. Vžigalna svečka
12. Membrana črpalke za gorivo
13. Zračni filter
14. Posoda za gorivo
15. Vijak rezila
16. Podložka vzmeti
17. Rezilo
18. Pokrov rezila
19. Vodni priključek
20. Polnilnik baterije (M46-160AWREX, M53-160AWREX)
21. Baterija (M46-160AWREX, M53-160AWREX)
22. Navodila za uporabo

Oznake na izdelku

(SI. 2) OPOZORILO: Površna in napačna uporaba lahko povzroči poškodbe in celo smrt uporabnika ali opazovalcev.
(SI. 3) Pred uporabo izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

Namen uporabe

Izdelek lahko uporabite, da kosite travo na zasebnih vrtovih. Izdelka ne uporabljajte za druga opravila.

(SI. 4) Osebe in živali naj bodo na varni razdalji od delovnega območja.
(SI. 5) Izklopite motor in odstranite vžigalni kabel, šele nato opravite popravila ali vzdrževalna dela.
(SI. 6) Pazite na leteče in odbite predmete.
(SI. 7) Opozorilo: vrtljivo rezilo. Držite roke in noge stran.
(SI. 8) Opozorilo: vrtljivi deli. Držite roke in noge stran.
(SI. 9) Izdelek je v skladu z veljavnimi direktivami ES
(SI. 10) Emisija hrupa v okolje v skladu z direktivo Evropske skupnosti. Podatek za emisijo izdelka je naveden v poglavju "Tehnični podatki" ter na nalepki.
(SI. 11) Tveganje eksplozije.
(SI. 12) Vedno ugasnite motor, preden začnete napravo napolnite z gorivom.
(SI. 13) Vroča površina.
(SI. 14) Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Izdelka ne zaganjajte v stavbah ali v zaprtih prostorih.
(SI. 15) Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Izdelka ne zaganjajte v stavbah ali v zaprtih prostorih.

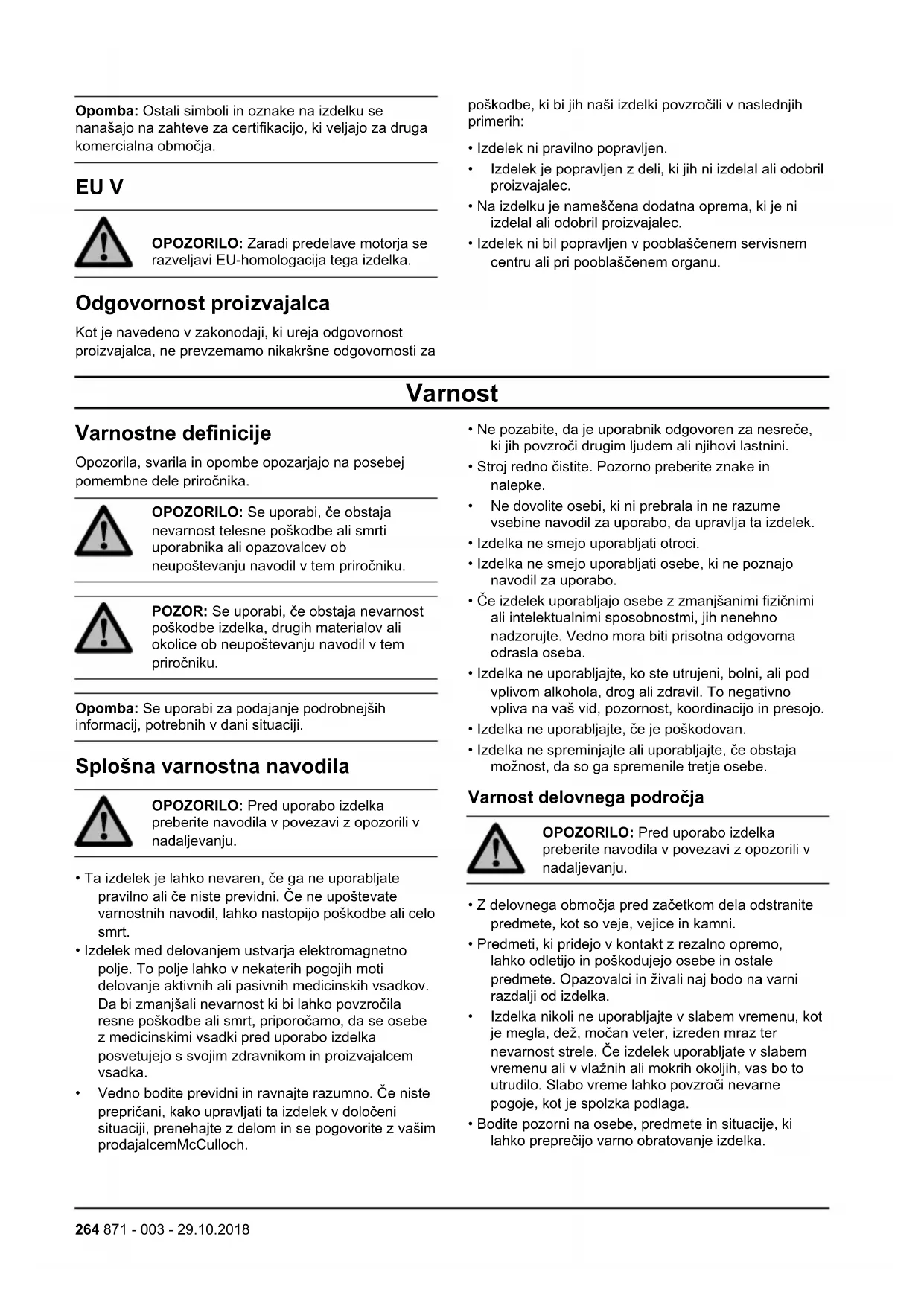

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

EU V

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za

poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, će obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, će obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek je lahko nevaren, če ga ne uporabljate pravilno ali če niste previdni. Če ne upoštevate varnostnih navodil, lahko nastopijo poškodbe ali celo smrt.
• Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih moti delovanje aktivnih ali pasivnih medicinskih vsadkov. Da bi zmanjšali nevarnost ki bi lahko povzročila resne poškodbe ali smrt, priporočamo, da se osebe z medicinskimi vsadki pred uporabo izdelka posvetujejo s svojim zdravnikom in proizvajalcem vsadka.

• Vedno bodite previdni in ravnajte razumno. Če niste prepričani, kako upravljati ta izdelek v določeni situaciji, prenehajte z delom in se pogovorite z vašim prodajalcem McCulloch.

• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.

• Stroj redno čistite. Pozorno preberite znake in nalepke.
• Ne dovolite osebi, ki ni prebrala in ne razume vsebine navodil za uporabo, da upravlja ta izdelek.
• Izdelka ne smejo uporabljati otroci.
• Izdelka ne smejo uporabljati osebe, ki ne poznajo navodil za uporabo.
• Če izdelek uporabljajo osebe z zmanjšanimi fizičnimi ali intelektualnimi sposobnostmi, jih nenehno nadzorujte. Vedno mora biti prisotna odgovorna odrasla oseba.
• Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacijo in presojo.
• Izdelka ne uporabljajte, če je poškodovan.
• Izdelka ne spreminjajte ali uporabljajte, će obstaja možnost, da so ga spremenile tretje osebe.

Varnost delovnega področja

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Z delovnega območja pred začetkom dela odstranite predmete, kot so veje, vejice in kamni.
• Predmeti, ki pridejo v kontakt z rezalno opremo, lahko odletijo in poškodujejo osebe in ostale predmete. Opazovalci in živali naj bodo na varni razdalji od izdelka.
• Izdelka nikoli ne uporabljajte v slabem vremenu, kot je megla, dež, močan veter, izreden mraz ter nevarnost strele. Če izdelek uporabljate v slabem vremenu ali v vlažnih ali mokrih okoljih, vas bo to utrudilo. Slabo vreme lahko povzroči nevarne pogoje, kot je spolzka podlaga.

• Bodite pozorni na osebe, predmete in situacije, ki lahko preprečijo varno obratovanje izdelka.

• Bodite pozorni na ovire, kot so korenine, kamni, veje, jame in jarki. Visoka trava lahko prekriva ovire.

• Košnja trave na pobočju je lahko nevarna. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 15°.
• Izdelek uporabljajte prečno na pobočje. Ne premikajte se navzgor in navzdol.
• Bodite previdni, kadar se približujete kotom in predmetom, ki omejujejo pogled.

Varnost pri delu

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek uporabljajte izključno za košnjo trave. Ne uporabljajte ga za druga opravila.
• Uporabljajte osebno zaščitno opremo. Glejte Osebna zaščitna oprema na strani 265
• Motorja nikoli ne vklopite v zaprtem prostoru ali v bližini vnetljivega materiala. Izpušni plini iz motorja so vroči in lahko vsebujejo iskre, ki lahko povzročijo požar.
• Izdelka ne uporabljajte, če rezilo in vsi pokrovi niso nameščeni pravilno. Nepravilno nameščeno rezilo lahko odleti in povzroči poškodbe.
• Pazite, da rezilo ne udarja ob predmete, npr. kamenje in korenine. To lahko poškoduje rezilo in ukrivi motorno gred. Zvita os povzroča vibracije in zelo visoko tveganje, da rezilo odleti.
• Če rezilo trči ob predmet ali začutite vibracije, izdelek nemudoma izklopite. S svečke odstranite vžigalni kabel. Preglejte, ali je izdelek morda poškodovan. Poškodbe popravite ali pa popravilo prepustite pooblaščenemu serviserju.
• Ročico zavore motorja nikoli ne pritrdite trajno na ročaj, ko je motor obratuje.
• Izdelek vklopite na stabilni in ravni podlagi. Prepričajte se, da rezilo ne trči ob tla ali druge predmete.
• Vedno bodite za izdelkom, ko ga upravljate.
• Ko upravljate izdelek, morajo biti vsa kolesa na tleh, prav tako pa imejte na ročaju obe roki. Roke in noge držite stran od vrtljivih rezil.
• Pri delujočem motorju izdelka nikoli ne nagibajte.
• Ko izdelek potegnete nazaj, bodite previdni.
• Izdelka ne dvigajte, ko motor deluje. Če morate izdelek dvigniti, motor izklopite in s svečke odstranite vžigalni kabel.
  • Med uporabo izdelka ne hodite vzvratno.
• Izklopite motor, ko se premikate prek področij brez trave, npr. poti iz gramoza, kamna in asfalta.
• Pri delujočem motorju ne tecite z izdelkom. Pri uporabi tega izdelka vedno hodite.
• Preden spreminjate višino reza, ustavite motor. Ne izvajajte prilagoditev, ko motor deluje.

- Ko je motor vklopljen, imejte izdelek vedno v pogledu. Motor izklopite in se prepričajte, da se rezalna oprema ne vrti.

Varnostna navodila za uporabo

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.
• Če je moč hrupa višja od 85 dB, uporabljajte zaščitno opremo za sluh.
• Uporabite trpežno obutev, ki ne drsi. Ne bodite bosi ali nosite odprtih čevljev.
• Oblečene imejte trpežne, dolge hlače.
• Po potrebi uporabite zaščitne rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami.
• Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na pooblaščeno servisno delavnico McCulloch.

Preverjanje pokrova rezila

Pokrov rezila zmanjšuje moč vibracij v izdelku in zmanjšuje nevarnost poškodb, katerih vzrok bi lahko bilo rezilo.

- Preglejte pokrov rezila in se prepričajte, da nima poškodb, kot so razpoke.

Ročica zavore motorja

Ročica zavore motorja izklopi motor. Ko je ročica zavore motorja sproščena, se motor ustavi.

Če želite preveriti zavoro motorja, vklopite motor, potem pa sprostite ročico zavore motorja. Če se motor ne izklopi v 3 sekundah, peljite izdelek k pooblaščenemu serviserju McCulloch, da nastavi zavoro motorja.

(SI. 16)

Dušilnik

Dušilnik zmanjšuje hrup na najnižjo možno raven in pošilja izpušne pline stran od operaterja.

Ne uporabljajte izdelka, će dušilnik manjka ali je poškodovan. Poškodovan dušilnik zviša raven hrupa in poveča nevarnost požara.

OPOZORILO: Dušilnik se med in po uporabi ter med delovanjem motorja v prostem teku močno segreje. V bližini vnetljivih materialov in/ali hlapov bodite previdni, da preprečite požar.

Preverjanje dušilnika

- Dušilnik redno preverjajte in se tako prepričajte, da je pravilno nameščen in ni poškodovan.

Varnost pri delu z gorivom

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če so na izdelku ostanki goriva ali motornega olja, izdelka ne zaganjajte. Očistite ostanke goriva/olja in počakajte, da se izdelek posuši.
• Če se z gorivom polijete po obleki, se nemudoma preoblecite.
• Pazite, da goriva ne polijete po telesu, saj lahko pride do poškodb. Če gorivo polijete po telesu, se očistite z milom in vodo.
• Če motor pušča, izdelka ne zaganjajte. Redno preverjajte, ali motor pušča.
• Z gorivom ravnajte previdno. Gorivo je vnetljivo, hlapi pa so eksplozivni, zato lahko pride do poškodb ali smrti.
• Ne vdihavajte hlapov goriva, saj lahko pride do poškodb. Zagotovite zadosten pretok zraka.
  • V bližini goriva ali motorja ne kadite.
• Vročih predmetov ne postavljajte v bližino goriva ali motorja.
• Goriva ne dolivajte, ko je motor vklopljen.
• Pred dolivanjem goriva se prepričajte, da je motor ohlajen.
• Pred dolivanjem počasi odprite pokrovček posode za gorivo in previdno sprostite pritisk.
• Goriva ne dolivajte v zaprtih prostorih. Nezadosten pretok zraka lahko povzroči poškodbe ali smrt zaradi zadušitve ali zastrupitve z ogljikovim monoksidom.
• Skrbno privijte pokrovček posode za gorivo. Če pokrovček posode za gorivo ni dobro zatesnjen, obstaja nevarnost požara.
• Preden izdelek vklopite, ga premaknite najmanj 3 m (10 čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.
  • V posodo za gorivo ne nalijte preveč goriva.

Varna uporaba baterije

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Nevarnost električnega udara. Poli baterije ne smejo priti v stik s ključi, kovanci, vijaki ali drugimi kovinskimi deli. To lahko povzroči kratek stik baterije.
• Baterije med skladiščenjem ne smejo priti v stik s kovinskimi predmeti, na primer žeblji, kovanci ali nakitom.

Varna uporaba polnilnika baterije

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Nevarnost električnega udara ali kratkega stika, če ne upoštevate varnostnih navodil.
• Uporabljajte nepoškodovano ozemljeno homologirano omrežno vtičnico.
• Ne uporabljajte polnilnikov, ki niso bili priloženi izdelku.
• Polnilnika baterije ne poskušajte razstaviti.
• Ne uporabljajte poškodovanega ali pokvarjenega polnilnika baterije.
• Redno preverjajte, da napajalni kabel polnilnika ni poškodovan in ni napokan.
• Polnilnika baterije ne dvigujte za napajalni kabel. Polnilnik baterije odklopite iz stenske vtičnice tako, da povlečete vtič. Nikoli ne vlecite za napajalni kabel.
• Podaljškov ne uporabljajte, če to ni nujno potrebno. Neustrezen podaljšek lahko povzroči požar ali električni udar.
• Polnilec baterije lahko uporabljajo otroci, stari 8 let in več, ter osebe z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, će so pri tem pod nadzorom ali jih o varni uporabi ter morebitnih nevarnostih poduči odgovorna oseba. Otroci se s polnilnikom ne smejo igrati. Otroci naprave brez nadzora ne smejo čistiti, ali opravljati običajnih uporabnikovih vzdrževalnih posegov.
• Polnilnika baterije ne uporabljajte v bližini gorljivih materialov ali materialov, ki povzročajo korozijo. Ne pokrivajte polnilnika baterije. V primeru dima ali požara izvlecite vtič polnilnika baterije.
• Baterijo polnite le v zaprtih prostorih z dobrim prezračevanjem in zaščito pred neposrednim soncem. Baterijske enote ne polnite v stiku z vodo ali vlago.
• Ne polnite pri temperaturah pod 5 °C.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Izpušni plini vsebujejo ogljikov monoksid iz motorja, ki je brezbarven, strupen in zelo nevaren plin. Motorja ne vklopite v zaprtih prostorih.
• Preden začnete z vzdrževanjem izdelka, ustavite motor in s svečke odstranite vžigalni kabel.
• Pri vzdrževanju rezalne opreme uporabite zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.
• Dodatki in spremembe izdelka, ki niso odobrene s strani proizvajalca, lahko vodijo k resnim poškodbam

ali celo v smrt. Ne spreminjajte izdelka. Vedno uporabljajte samo dodatke, ki jih je odobril proizvajalec.

• Če izdelka ne vzdržujete pravilno in redno, se poveča nevarnost poškodb osebam in izdelku.
• Vzdrževanje opravite tako, kot piše v teh navodilih za uporabo. Vsakršno drugačno vzdrževanje mora opraviti osebje pooblaščene servisne delavnice McCulloch.
• Redno dovolite osebju pooblaščene servisne delavnice McCullochizvajati vzdrževalna dela.
• Zamenjajte poškodovane, obrabljene ali zlomljene dele.

Montaža

Montaža ročice

1. Odprtine za vijake na spodnji strani ročaja poravnajte z odprtinami za vijake v sklopu ročaja.
2. Privijte vijake, podložke in gumbne vijake. (Sl. 17)
3. Popolnoma zategnite gumbne vijake.
4. S paščki pritrdite kable na ročaj. (SI. 18)

Opomba: Ne pritrdite jih preveč na tesno, da ne bodo prenapeti.

1. Če želite nastaviti višino ročaja, odvijte spodnje gumbne vijake, nastavite višino ročaja in popolnoma zategnite gumbne vijake. (Sl. 19)

Namestitev zaganjalne vrvice (M51-170AWRPX)

1. Namestite zanko zaganjalne vrvice in T-vijaka. Ne zategnite do konca. (SI. 20)

2. Ročico zavore motorja držite ob ročaju.

3. Počasi izvlecite zaganjalno vrvico in in jo vstavite v zanko za zaganjalno vrvico. (Sl. 21)

4. Zategnite T-vijak. (SI. 22)

Namestitev zbiralnika za travo

1. Zgornji del zbiralnika za travo pritrdite na spodnji del zbiralnika za travo.
2. Okvir zbiralnika za travo pritrdite z jezički. (Sl. 23)
3. Dvignite zadnji pokrov.
4. Kaveljčke na zbiralniku za travo pritrdite na zgornji rob ohišja. (Sl. 24)
5. Vstavite spodnji del zbiralnika za travo v izpustni kanal za travo.

Namestitev vložka za mulčenje

1. Privzdignite zadnji pokrov in odstranite zbiralnik za travo.
2. Vložek za mulčenje vtaknite v izpustni kanal. (Sl. 25)

Delovanje

Uvod

OPOZORILO: Pred uporabo izdelka morate prebrati in razumeti poglavje o varnosti.

Pred uporabo izdelka

1. Natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

2. Preglejte rezalno opremo in se prepričajte, da je pravilno pritrjena in nastavljena. Glejte Kako pregledati rezalno opremo na strani 269.

3. Napolnite rezervoar za gorivo. Glejte Polnjenje goriva na strani 267.

4. Napolnite rezervoar olja in preverite nivo olja. Glejte Kako preveriti nivo olja na strani 270.

Polnjenje goriva

Če je na voljo, uporabite nizkoemisijsko/alkilatno gorivo. Če nizkoemisijsko/alkilatno gorivo ni na voljo, uporabite neosvinčeno gorivo dobre kakovosti ali osvinčeno gorivo, ki ima najmanj 90 oktanov.

POZOR: Ne uporabljajte bencina, ki ima oktansko število nižje od 90 RON (87 AKI). Izdelek se lahko tako poškoduje.

1. Počasi odprite rezervoar za gorivo, da sprostite pritisk.
2. Napolnite počasi s posodo za gorivo. Če gorivo polijete, ga pobrišite s krpo in pustite, da se preostalo gorivo posuši.
3. Očistite področje okrog pokrova rezervoarja za gorivo.
4. Skrbno privijte pokrovček posode za gorivo. Če pokrovček posode za gorivo ni dobro zatesnjen, obstaja nevarnost požara.
5. Preden izdelek vklopite, ga premaknite najmanj 3 m (10 čevljev) stran od mesta, kjer ste napolnili posodo za gorivo.

Nastavitev višine košnje

Košnjo lahko nastavite na pet višin.

1. Povlecite ročico za nastavitev višine košnje nazaj, da povečate višino rezanja.
2. Potisnite ročico za nastavitev višine košnje naprej, da znižate višino rezanja.

POZOR: Ne nastavite višino rezanja prenizko. Rezila lahko trčijo ob tla, će površina travnika ni ravna.

Zagon izdelka

- Prepričajte se, da je vžigalni kabel priklopljen na svečko.

Ročni zagon (M51-170AWRPX)

1. Ostanite za izdelkom.
2. Ročico zavore motorja držite ob ročaju. (Sl. 26)
3. Z desno roko držite ročico zaganjalne vrvice.
4. Zaganjalno ročico počasi izvlecite, da začutite nekoliko upora.
5. Močno povlecite, da zaženete motor.

OPOZORILO: Zaganjalne vrvice ne navijajte okoli zapestja.

Električni zagon (M46-160AWREX, M53-160AWREX)

1. Prepričajte se, da je baterija napolnjena. Glejte Polnjenje baterije na strani 270.
2. Ročico zavore motorja držite ob ročaju. (Sl. 26)
3. Pritisnite električni zagonski gumb in ga pridržite, dokler se motor en zažene. (Sl. 27)

O uporabi pogona koles

• Pogonsko ročico potisnite v smer ročaja. (Sl. 28)
• Preden povlečete izdelek vzvratno, izklopite pogon in potisnite izdelek naprej približno 10cm.
• Sprostite pogonsko ročico, da izklopite pogon, npr. ko ste blizu ovire.

• Če želite izklopiti samo pogon, sprostite pogonsko ročico.
• Če želite izklopiti motor, sprostite ročico zavore motorja.

Kako doseči dober rezultat

• Vedno uporabljajte ostra rezila. Če uporabljate topo rezilo, bo trava pokošena neenakomerno, ob zarezah pa lahko postane tudi rumena. Ostro rezilo prav tako porabi manj energije kot topo rezilo.
• Ne odrežite več kot tretjino dolžine travnih bilk. Najprej kosite z visoko nastavitvijo višine košnje. Preglejte rezultat in nastavite višino košnje na ustrezno višino. Če je trava zelo visoka, vozite počasi in po potrebi kosite dvakrat.
• Vsakič kosite v različnih smereh, da se na travi ne bi pojavile črte.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodo na voljo strokovna popravila in servisiranje. Če vaš prodajalec ni pooblaščen serviser, ga povprašajte, kje je naslednja najbližja pooblaščena servisna delavnica.

Urnik vzdrževanja

Izračunani intervali vzdrževanja veljajo za vsakodnevno uporabo izdelka. Intervali se spremenijo, će izdelka ne uporabljate vsakodnevno.

Za vzdrževalna dela, označena z *, glejte navodila v Varnostne naprave na izdelku na strani 265.

Vzdrževanje Dnevno Tedensko Mesečno
Izvedite splošne preglede X
Preverite nivo olja X
Izdelek očistite X
Preglejte rezalno opremo X
Preglejte pokrov rezila* X
Preglejte ročico zavoro motorja* X
Preglejte in nastavite pogon (žica za sklopko) X
Preglejte dušilec* X
Preglejte svečko X
Zamenjajte olje (prvič po 5 urah uporabe, potem po vsakih 50 urah up-orabe)			X
Zamenjajte zračni filter X
Preglejte sistem za gorivo X

Izvajanje splošnih pregledov

- Prepričajte se, da so matice in vijaki na izdelku dobro priviti.

Kako čistiti zunanjost izdelka

• S krtačo odstranite listje, travo in umazanijo.
- Prepričajte se, da dovod zraka na vrhu motorja ni oviran.
- Izdelka ne čistite z visokotlačnim čistilnikom.
- Če izdelek operete z vodo, pazite, da voda ne teče neposredno na motor.

Kako očistiti notranjo površino pokrova rezila

1. Izpraznite posodo za gorivo.
2. Izdelek položite na stran tako, da je dušilec na spodnji strani.

POZOR: Če položite izdelek na stran tako, da je na tleh zračni filter, lahko poškodujete motor.

1. Izperite notranjo površino pokrova rezila z vodo.

OPOZORILO: Odstranite vžigalni kabel s svečke, da preprečite naključni vklop motorja.

OPOZORILO: Pri vzdrževanju rezalne opreme uporabite zaščitne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Preverite, ali je rezalna oprema poškodovana oziroma razpokana. Če je rezalna oprema poškodovana, jo zamenjajte.
2. Preverite, ali je rezilo poškodovano ali topo.

Opomba: Rezilo morate po brušenju postaviti v ravnovesje. Izdelek peljite na servisni center, da rezilo nabrusijo, zamenjajo in uravnovesijo. Če trčite ob oviro in se izdelek ustavi, zamenjajte poškodovano rezilo. Pooblaščena servisna delavnica naj oceni, ali lahko rezilo izostrijo ali pa ga je treba zamenjati.

Zamenjava rezil

1. Rezilo blokirajte z leseno klado. (Sl. 29)
2. Odstranite vijak rezila.
3. Odstranite rezilo.
4. Preglejte, ali sta nosilec in vijak rezila poškodovana.
5. Preglejte, ali je motorna gred zvita.
6. Ko pritrdite novo rezilo, usmerite nagnjene strani rezila v smer pokrova rezila. (Sl. 30)
7. Prepričajte se, da je rezilo poravnano s središčem motorne gredi.
8. Rezilo blokirajte z leseno klado. Pritrdite podložko vzmeti in privijte vijak in podložko z zateznim momentom 45–60 Nm. (Sl. 31)
9. Ročno zavrtite rezilo in se prepričajte, da se prosto obrača.

OPOZORILO: Nosite trpežne rokavice. Rezilo je izjemno ostro, zato lahko hitro pride do ureznin.

1. Izdelek vklopite, da preizkusite rezilo. Če rezilo ni pritrjeno pravilno, bo izdelek vibriral, rezultat košnje pa ne bo zadovoljiv.

Kako preveriti nivo olja

POZOR: Če je nivo olja prenizek, se lahko poškoduje motor. Preden zaženete izdelek, preverite nivo olja.

1. Izdelek naj bo na ravnih tleh.
2. Odstranite pokrov rezervoarja olja s priloženo merilno palico.
3. Z merilne palice očistite olje.
4. Merilno palico do konca vstavite v rezervoar olja, da dobite pravi nivo olja.
5. Odstranite merilno palico.
6. Na merilni palici preučite nivo olja.
7. Če je nivo olja nizek, dolijte motorno olje in še enkrat preverite nivo olja.

Kako zamenjati motorno olje

OPOZORILO: Tik po zaustavitvi motorja je motorno olje zelo vroče. Preden iztočite motorno olje, se motor mora ohladiti. Če polijete motorno olje po koži, se umijte z milom in vodo.

1. Izdelek uporabljajte, dokler imate v rezervoarju gorivo.
2. S svečke odstranite vžigalni kabel.
3. Odstranite pokrovček posode za olje.
4. Pod izdelek postavite posodo, kamor se bo izteklo motorno olje.
5. Izdelek magnite, da iz rezervoarja olja izteče motorno olje.
6. Dolijte novo motorno olje, priporočila najdete v Tehnični podatki na strani 271.
7. Preverite nivo olja. Glejte Kako preveriti nivo olja na strani 270.

Polnjenje baterije

1. Polnilnik baterije priklopite v vtičnico z ustrezno napetostjo in frekvenco, navedeno na tipski ploščici. Uporabljajte ozemljeno homologirano omrežno vtičnico.
2. Baterijo vstavite v polnilnik baterije. Rdeči indikator na polnilniku se vklopi, ko je baterijska enota pravilno vstavljena v polnilnik. (Sl. 32)
3. Ko je baterija popolnoma napolnjena se barva lučke spremeni v zeleno. Odstranite baterijo iz polnilnika.
4. Polnilnik odklopite iz stenske vtičnice. Izvlecite ga za vtič, ne za polnilni kabel.

Opomba: Za več informacij glejte navodila za uporabo motorja.

Zračni filter

Zračni filter, ki ga uporabljate dolgo, ne morete popolnoma sčistiti. Zračni filter zamenjajte v rednih intervalih.

Opomba: Če je zračni filter poškodovan, ga zamenjajte.

Kako očistiti papirnat filter

1. Odstranite pokrov zračnega filtra in papirnat filter.
2. S filtrom udarite ob ravno površino, da odpadejo delci.

POZOR: Za čiščenje papirnatih filtrov ne uporabljajte raztopil ali stisnjenega zraka.

1. Zračni filter vstavite nazaj. Prepričajte se, da se zračni filter tesno prilega nosilcu zračnega filtra.

2. Pokrov zračnega filtra nastavite nazaj.

Kako očistiti filter iz penjene plastike

1. Odstranite pokrov zračnega filtra in filter iz penjene plastike.
2. Filter iz penjene plastike sčistite z milom in vodo.
3. Filter iz penjene plastike izperite s čisto vodo.
4. Iztisnite vodo iz filtra iz penjene plastike in ga pustite, da se posuši.

POZOR: Ne uporabljajte stisnjenega zraka, saj lahko poškoduje filter iz penjene plastike.

1. Filter iz penjene plastike namažite z motornim oljem.
2. Ob filter iz penjene plastike pritisnite čisto krpo, da vsrka odvečno olje.
3. Zračni filter vstavite nazaj. Prepričajte se, da se zračni filter tesno prilega nosilcu zračnega filtra.
4. Pokrov zračnega filtra nastavite nazaj.

Pregled svečke

POZOR: Vedno uporabljajte priporočeno vrsto svečke. Zaradi neustrezne vrste vžigalne svečke se izdelek lahko poškoduje.

• Če se moč motorja zmanjša, motorja ni mogoče enostavno zagnati ali ta ne deluje ustrezno v prostem teku, preglejte vžigalno svečko.

• Tveganje za pojav oblog na elektrodah vžigalne svečke lahko zmanjšate tako, da upoštevate ta navodila:
  a) Hitrost prostega teka mora biti pravilno nastavljena.
  b) Mešanica goriva mora biti ustrezna.
  c) Zračni filter mora biti čist.

• Če je vžigalna svečka umazana, jo očistite in zagotovite, da je razmak med elektrodama ustrezen; glejte Tehnični podatki na strani 271. (Sl. 33)
  • Vžigalno svečko po potrebi zamenjajte.

• Preverite, ali sta pokrov rezervoarja za gorivo in tesnilo pokrova rezervoarja za gorivo poškodovana.
• Preverite, ali cev za gorivo pušča. Če je cev za gorivo poškodovana, naj jo pooblaščena servisna delavnica zamenja.

Kako nastaviti žico sklopke

Če se vam zdi vožnja počasna, je potrebno nastaviti žico sklopke.

1. Če želite povečati hitrost pogona, navijte nastavitveno matico v nasprotni smeri urinega kazalca.

Opomba: Če je pogon aktiviran, ko ne povlečete pogonske ročice, morate podaljšati žico sklopke.

1. Če želite podaljšati žico sklopke in znižati hitrost pogona, navijte nastavitveno matico v smeri urinega kazalca. (Sl. 34)

Če se vam zdi, da je pogon po nastaviti še vedno počasen, peljite izdelek v pooblaščeno servisno delavnico, kjer bodo zamenjali pogonski jermen.

Transport skladiščenje in odstranitev

Prevoz in skladiščenje

• Pred skladiščenjem baterijo odstranite iz izdelka.
• Preden prevažate in skladiščite izdelek in gorivo, se prepričajte, da izdelek ne pušča in da ni hlapov. Iskre ali odprti plamen, npr. z električnih naprav ali kotlov, lahko zanetijo ogenj.
• Za prevoz in skladiščenje goriva vedno uporabite odobrene posode.
• Preden izdelek skladiščite za daljše obdobje, izpraznite rezervoar za gorivo. Gorivo zavrzite na temu primernem zbirnem mestu.
• Pri transportu, ki ga na primer izvaja tretja oseba ali posredniki, je treba upoštevati posebna navodila na embalaži in nalepkah.
• Pred pošiljanjem izdelka se posvetujte s strokovnjakom za nevarna sredstva. Upoštevajte vse veljavne nacionalne predpise.
• Ob vstavljanju baterije v paket prelepite izpostavljene kontakte. Baterijo vstavite v paket tako, da se ne more premikati.
• Izdelek varno pritrdite na prevozno sredstvo, da se izognete poškodbam in nesrečam.
• Med shranjevanjem baterija ne sme biti v bližini polnilnika.
• Izdelek skladiščite v zaklenjenem prostoru, tako da otroci ali osebe, ki niso primerne za rokovanje z izdelkom, do izdelka ne morajo dostopati.
• Izdelek skladiščite na suhem mestu, kjer ne zmrzuje.
• Baterijske ne shranjujte v prostoru, v katerem je lahko prisotna statična elektrika. Baterije ne shranjujte v kovinski škatli.

Odstranitev

• Upoštevajte lokalne zahteve za recikliranje in ustrezne predpise.
• Vse kemikalije, kot so motorno olje ali gorivo, zavrzite na servisnem centru ali na kakšni drugi temu primerni lokaciji.
• Ko izdelka ne uporabljate več, ga pošljite k prodajalcu McCulloch ali pa ga zavrzite na mestu za recikliranje.

Odstranitev akumulatorja in polnilnika akumulatorja

Simboli na izdelku ali njegovi embalaži opozarjajo, da tega izdelka ne smete obravnavati kot gospodinjskega odpadka. Namesto tega ga je treba odnesti v ustrezno zbirališče, kjer bodo poskrbeli za recikliranje električnih in elektronskih naprav.

Z zagotavljanjem pravilne obravnave izdelka boste pomagali preprečiti njegov morebiten škodljiv učinek na okolje in ljudi, do katerega bi lahko prišlo, kot posledica nepravilnega upravljanja z odpadki. Podrobnejše informacije o recikliranju tega izdelka lahko dobite v svoji občini, v komunalnem podjetju ali v trgovini, kjer ste ga kupili.

(SI. 35)

Tehnični podatki

	M46-160AWREX M53	-160AWREX M51-170A	WRPX
Motor
Znamka Briggs & Stratton Briggs & Stratton Honda
Gibna prostornina valja v cm3	163 163 166
Hitrost v vrt/min 2900 2900 2900
Nazivna izhodna moč motorja, kW11	2,5 2,5 3,4
Vžigalni sistem
Svečka Autolite 3924 Autolite 3924 BPR5ES
Razmik elektrod, mm 0,5 0,5 0,5
Sistem za gorivo in mazanje
Prostornina posode za gorivo v litrih 1,0 1,0 1,0
Prostornina posode za olje v litrih 0,47 0,47 0,47
Motorno olje112	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Teža
S praznimi rezervoarji v kg 31 31 35,5
Emisije hrupa 113
Raven zvočne moči, izmerjena v dB (A)	94 97 95
Raven zvočne moči, zajamčena LWA v dB(A)	95 98 96
Nivoji hrupa 114
Nivo zvočnega tlaka pri ušesu operaterja, dB(A)	80 84 81
Nivo vibracij ahveq 115
Ročaj, m/s2	9,39 8,36 3,65
Rezalna oprema
Višina reza v mm	30-80	30-90	30-90
Širina rezanja, mm	460 530 510
Rezilo	PX3	PX3	PX3
Številka izdelka	5802592-02	5802584-02	5802585-02
Kapaciteta zbiralnika za travo v litrih	50 60 60

Izjava ES o skladnosti

Vsebina izjave ES o skladnosti

Husqvarna AB, SE 561 82 Huskvarna, ŠVEDSKA, izjavlja na lastno odgovornost, da je predstavljeni izdelek:
Opis Kosilnica z motorjem z notranjim zgorevanjem
Znamka McCulloch
Platforma/vrsta/model M46-160AWREX, M53-160AWREX, M51-170AWRPX
Serija Serijske številke od letnika 2017 dalje
so popolnoma v skladu z naslednjimi direktivami in uredbami EU:
Direktiva/uredba Opis
2006/42/ES o strojih
2014/30/EU o elektromagnetni združljivosti
2000/14/ES; 2005/88/ES o zunanjem hrupu
Usklajeni standardi in/ali tehnične specifikacije v veljavi: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032V skladu z direktivo 2000/14/ES, priloga V, so določene ravni zvoka navedene v poglavju s tehničnimi podatki v tem priročniku in v podpisani izjavi ES o skladnosti.Dobavljena kosilnica z motorjem z notranjim zgorevanjem je popolnoma identična izdelku, na katerem je bil opravljen pregled.
