NÁVOD K OBSLUZE M51170AWRPX MCCULLOCH

CS Návod k použití 30-40

DA Brugsanvisning 41-51

SK Návod na obsluhu 252-262

SL Navodila za uporabo 263-273

SV Bruksanvisning 274-284

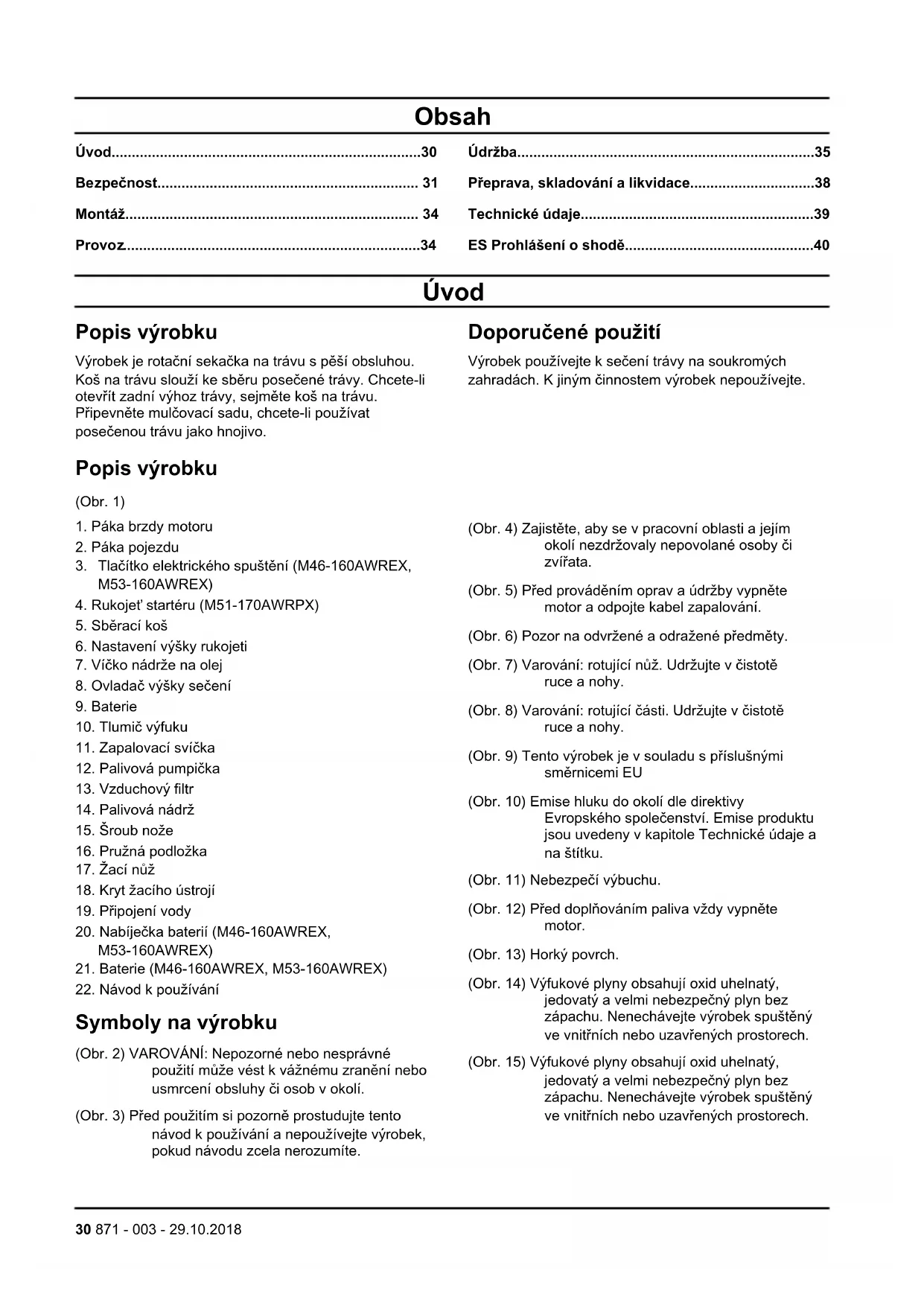

Přeprava, skladování a likvidace....38

Technické údaje....39

ES Prohlášení o shodě....40

Úvod

Popis výrobku

Výrobek je rotační sekačka na trávu s pěší obsluhou. Koš na trávu slouží ke sběru posečené trávy. Chcete-li otevřít zadní výhoz trávy, sejměte koš na trávu. Připevněte mulčovací sadu, chcete-li používat posečenou trávu jako hnojivo.

Popis výrobku

(Obr. 1)

1. Páka brzdy motoru
2. Páka pojezdu
3. Tlačitko elektrického spuštění (M46-160AWREX, M53-160AWREX)
4. Rukojet' startéru (M51-170AWRPX)
5. Sběrací koš
6. Nastavení výšky rukojeti
7. Víčko nádrže na olej
8. Ovladač výšky sečení

9. Baterie

10. Tlumič výfuku

11. Zapalovací svíčka

12. Palivová pumpička

13. Vzduchový filtr

14. Palivová nádrž

15. Šroub nože

16. Pružná podložka

17. Žací nůž

18. Kryt žacího ústrojí

19. Připojení vody

20. Nabíječka baterií (M46-160AWREX, M53-160AWREX)

21. Baterie (M46-160AWREX, M53-160AWREX)

22. Návod k používání

Symboly na výrobku

(Obr. 2) VAROVÁNÍ: Nepozorné nebo nesprávné použití může vést k vážnému zranění nebo usmrcení obsluhy či osob v okolí.

(Obr. 3) Před použitím si pozorně prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte.

Doporučené použití

Výrobek používejte k sečení trávy na soukromých zahradách. K jiným činnostem výrobek nepoužívejte.

(Obr. 4) Zajistěte, aby se v pracovní oblasti a jejím okolí nezdržovaly nepovolané osoby či zviřata.
(Obr. 5) Před prováděním oprav a údržby vypněte motor a odpojte kabel zapalování.
(Obr. 6) Pozor na odvržené a odražené předměty.
(Obr. 7) Varování: rotující nůž. Udržujte v čistotě ruce a nohy.
(Obr. 8) Varování: rotující části. Udržujte v čistotě ruce a nohy.
(Obr. 9) Tento výrobek je v souladu s příslušnými směrnicemi EU
(Obr. 10) Emise hluku do okolí dle direktivy Evropského společenství. Emise produktu jsou uvedeny v kapitole Technické údaje a na štítku.
(Obr. 11) Nebezpečí výbuchu.
(Obr. 12) Před doplňováním paliva vždy vypněte motor.
(Obr. 13) Horký povrch.
(Obr. 14) Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte výrobek spuštěný ve vnitřních nebo uzavřených prostorech.
(Obr. 15) Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte výrobek spuštěný ve vnitřních nebo uzavřených prostorech.

Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavku pro další komerční oblasti.

EU V

VÝSTRAHA: Manipulace s motorem vede k zneplatnění typového schválení EU tohoto výrobku.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl produkt nesprávně opraven,
• byl produkt opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny,
• má produkt příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno,
• produkt nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.
• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.
• Bud'te stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních

situacích, vypněte jej a promluvte si s prodejcem McCulloch, než budete pokračovat v práci.

• Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.
• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.
• Nedovolte osobám používat výrobek, nejste-li si jisti, že si přečetly návod k používání a porozuměly jeho obsahu.
  • Zamezte používání výrobku dětmi.
• Zamezte používání výrobku osobami, které naznají pokyny.
• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.
• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.
• Nepoužívejte výrobek, pokud je vadný.
• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný.

Bezpečnost pracovního prostoru

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Před použitím výrobku, odklid'te z pracovní oblasti předměty, jako jsou větve, větvičky a kameny.
• Předměty, které mohou být zachyceny žacím ústrojím mohou být odmrštěny a způsobit zranění osob a poškození předmětů. Udržujte osoby v okolí a zvířata v bezpečné vzdálenosti od výrobku.
• Nikdy nepoužívejte výrobek za špatného počasí, jako je mlha, déšť, silný vítr, intenzivní chlad a nebezpečí blesku. Použití výrobku za špatného počasí nebo ve vlhkých či mokrých podmínkách je

namáhavé. Nepříznivé počasí může vytvořit nebezpečné podmínky, např. kluzký povrch.

• Dávejte pozor na osoby, předměty a situace, které mohou bránit bezpečnému provozu výrobku.
• Dávejte pozor na překážky, jako jsou kořeny, kameny, větve, díry a příkopy. Vysoká tráva může překážky skrýt.
• Sečení trávy na svazích může být nebezpečné. Nepoužívejte výrobek na svahu se sklonem větším než 15°.
• S výrobkem jezděte po vrstevnicích. Nepohybujte se na svahu nahoru a dolů.
• Postupujte opatrně v blízkosti skrytých rohů a objektů, které mohou bránit ve výhledu.

Bezpečnost práce

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.
• Používejte osobní ochranné prostředky. Viz Osobní ochranné prostředky na strani 32.
• Nikdy nestartujte motor v uzavřených prostorech nebo v blízkosti hořlavého materiálu. Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár.
• Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění osob.
• Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrace a hrozí velmi vysoké riziko uvolnění nože.
• Pokud nůž narazí do nějakého předmětu nebo se objeví vibrace, okamžitě zastavte výrobek. Odpojte kabel zapalování od zapalovací svíčky. Zkontrolujte, zda není výrobek poškozený. Opravte poškozené díly nebo svěřte opravu schválenému servisnímu pracovníkovi.
• Po nastartování motoru nikdy nepřipevňujte páku brzdy motoru trvale k rukojeti sekačky.
• Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.
• Při provozu vždy stůjte za výrobkem.
• Při provozu nechte všechna kola spočívat na zemi a držte rukojeť oběma rukama. Ruce a nohy udržujte mimo dosah rotujících nožů.
• Nenaklánějte výrobek, když je spuštěný motor.
• Dávejte pozor při tažení výrobku dozadu.

• Nikdy nezvedejte výrobek, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor a odpojte kabel zapalování od zapalovací svíčky.

• Při provozování výrobku nechodte směrem dozadu.

• Před přejezdem ploch bez trávy, jako jsou cesty vytvořené ze štěrku, kamenů nebo asfaltu, vypněte motor.
• Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze chodťe.
• Před změnou výšky sečení vypněte motor. Nikdy neprovádějte seřizování při spuštěném motoru.
• Nikdy nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí.

Bezpečnostní pokyny pro provoz

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.
• Používejte ochranu sluchu, pokud je hladina hluku vyšší než 85 dB.
• Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.
• Používejte silné, dlouhé kalhoty.
• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!
• Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obrat'te se na servis McCulloch.

Kontrola krytu žacího ústrojí

Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

- Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny.

Páka brzdy motoru

Páka brzdy motoru slouží k zastavení motoru. Když uvolníte páku brzdy motoru, motor se zastaví.

Chcete-li zkontrolovat brzdu motoru, nastartujte motor a uvolněte páku brzdy motoru. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka McCulloch o seřízení brzdy motoru.

(Obr. 16)

Tlumič výfuku

Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od obsluhy.

Nepoužívejte výrobek bez tlumiče výfuku nebo pokud je vadný. Vadný tlumič výfuku zvyšuje hladinu hluku a nebezpečí požáru.

VÝSTRAHA: Tlumič výfuku je během provozu a po použití velmi horký, i když motor pracuje na volnoběžné otáčky. Aby se zabránilo požáru, dbejte zvýšené opatrnosti v blízkosti hořlavých materiálů a plynů.

Kontrola tlumiče výfuku

- Pravidelně kontrolujte tlumič výfuku, aby bylo zajištěno, že je řádně upevněný a že není poškozený.

Bezpečnost při manipulaci s palivem

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud je na výrobku palivo nebo olej, nespouštějte ho. Nechtěné palivo/olej z výrobku odstraňte a nechte výrobek uschnout.
• Pokud si palivem polijete oblečení, okamžitě se převlékněte.
• Zabraňte styku paliva s tělem, může způsobit zranění. Pokud se polijete palivem, omyjte zasažené místo vodou a mýdlem.
• Nepouštějte motor, pokud z něj něco uniká. Pravidelně kontrolujte, jestli z motoru nic neuniká.
• Při manipulaci s palivem bud’te opatrní. Palivo je hořlavé a výpary jsou výbušné a můžou způsobit zranění nebo smrt.
• Nevdechujte palivové výpary, můžou způsobit zranění. Zajistěte dostatečný průtok vzduchu.
  • V blízkosti paliva ani motoru nekuřte.
• Do blízkosti paliva ani motoru neumist'ujte horké předměty.
• Když je spuštěný motor, nedoplňujte palivo.
• Než začnete doplňovat palivo, přesvědčte se, že je motor studený.
• Než doplníte palivo, pomalu otevřete uzávěr palivové nádrže a opatrně uvolněte tlak.
• Palivo do motoru nedoplňujte ve vnitřních prostorech. Nedostatečné proudění vzduchu může způsobit zranění nebo smrt udušením nebo otravou kysličníkem uhelnatým.

• Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.

• Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.

• Palivovou nádrž nepřeplňte.

Bezpečnostní pokyny týkající se baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nebezpečí úrazu elektrickým proudem. Vývody baterie nepřipojujte ke klíčům, mincím, šroubkům nebo jiným kovům. Může to způsobit zkrat baterie.
• Baterie uchovávejte z dosahu kovových předmětů, jako jsou např. hřebíky, mince nebo šperky.

Bezpečnostní pokyny pro nabíječku baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud nejsou bezpečnostní pokyny dodržovány, hrozí nebezpečí úrazu elektrickým proudem nebo zkrat.
• Používejte schválenou uzemněnou zásuvku, která není poškozená.
• Nepoužívejte nabíječku, která nebyla dodána s výrobkem.
• Nabíječku baterií nerozebírejte.
• Nepoužívejte vadnou nebo poškozenou nabíječku.
• Pravidelně kontrolujte, zda není napájecí kabel poškozený a nejsou na něm praskliny.
• Nabíječku nezvedejte pomocí napájecího kabelu. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku. Netahejte za napájecí kabel.
• Nepoužívejte prodlužovací kabel, pokud to není nutné. Při použití nesprávného prodlužovacího kabelu může dojít k požáru nebo zásahu proudem.
• Nabíječku baterií smí používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi či znalostmi pod dozorem odpovědné osoby, nebo pokud jim takováto osoba poskytne pokyny, které zajistí, že budou nabíječku používat bezpečným způsobem. Děti si s nabíječkou nesmí hrát. Čištění a údržbu nesmí provádět děti bez dozoru.
• Nabíječku nepoužívejte v blízkosti hořlavých nebo korozivních materiálů. Nabíječku baterií nezakrývejte. V případě, že zaznamenáte kouř nebo požár, vytáhněte zástrčku kabelu nabíječky baterií ze zásuvky.
• Baterii nabíjejte pouze uvnitř, a to v místech s dobrým prouděním vzduchu a mimo dosah slunečního světla. Nenabíjejte baterii ve vlhkém prostředí.
• Baterii nenabíjejte při teplotách nižších než 5°C.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Výfukové plyny obsahují oxid uhelnatý, jedovatý a velmi nebezpečný plyn bez zápachu. Nenechávejte motor spuštěný ve vnitřních nebo uzavřených prostorech.
• Před prováděním údržby výrobku nejprve vypněte motor a odpojte kabel zapalování od zapalovací svíčky.

• Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

• Příslušenství a změny výrobku, které neschválí výrobce, mohou způsobit vážné zranění nebo úmrtí. Neprovádějte změny na výrobku. Vždy používejte výhradně příslušenství schválené výrobcem.

• Při nesprávném nebo nepravidelném provádění údržby se zvyšuje nebezpečí poranění a poškození výrobku.
• Provádějte pouze údržbu uvedenou v tomto návodu k používání. Veškerý ostatní servis musí provést schválený servisní pracovník McCulloch.
• Servis výrobku by měl provádět schválený servisní pracovník McCulloch v pravidelných intervalech.
• Poškozené, opotřebené či prasklé součásti vyměňte.

Montáž

Montáž rukojeti

1. Zarovnejte otvory pro šrouby v dolní části rukojeti s otvory pro šrouby v sestavě rukojeti.
2. Připevněte šrouby, podložky a knoflíky. (Obr. 17)
3. Knoflíky řádně utáhněte.
4. Pomocí pásků upevněte lanka k rukojeti. (Obr. 18)

Povšimněte si: Zkontrolujte, zda není napnutí lanek příliš velké.

1. Výšku rukojeti nastavíte tak, že povolíte spodní knoflíky, nastavíte výšku rukojeti a pevně dotáhnete knoflíky. (Obr. 19)

Instalace startovací šňůry (M51-170AWRPX)

1. Připevněte háček pro startovací šňůru a T-knoflík. Nedotahujte je nadoraz (Obr. 20)

2. Držte páku motorové brzdy přitisknutou k rukojeti sekačky.

3. Opatrně natáhněte startovací šňůru a vložte ji do háčku pro startovací šňůru. (Obr. 21)

4. Dotáhněte T-knoflík. (Obr. 22)

Montáž koše na trávu

1. Vložte horní část koše na trávu do dolní části koše na trávu.
2. Připevněte koš na trávu pomocí svorek. (Obr. 23)
3. Zvedněte zadní kryt.
4. Upevněte háčky na koši na trávu k hornímu okraji podvozku. (Obr. 24)
5. Umístěte dolní část koše na trávu do kanálu výhozu trávy.

Montáž mulčovací vložky

1. Zvedněte zadní kryt a vyjměte koš na trávu.
2. Vložte do kanálu výhozu trávy mulčovací vložku. (Obr. 25)

Provoz

Úvod

VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

Před použitím výrobku

1. Pozorně si prostudujte tento návod k používání a nepoužívejte výrobek, pokud návodu zcela nerozumíte.

2. Zkontrolujte žací ústrojí, aby bylo zajištěno, že je řádně připevněné a nastavené. Viz Kontrola žacího ústrojí na strani 36.

3. Naplňte palivovou nádrž. Viz Doplňování paliva na strani 34.

4. Doplňte olej do olejové nádrže a zkontrolujte hladinu oleje. Viz Kontrola hladiny oleje na strani 37.

Doplňování paliva

Pokud možno používejte alkylátový benzín s nízkými emisemi. Není-li k dostání alkylátový benzín s nízkými emisemi, používejte kvalitní bezolovnatý benzín nebo olovnatý benzín s oktanovým číslem nejméně 90.

VAROVÁNÍ: Nepoužívejte benzín s oktanovým číslem nižším než 90 RON (87 AKI). Můžete tím výrobek poškodit.

1. Víčko palivové nádrže otevírejte pomalu, aby se uvolnil tlak.
2. Palivo doplňte pomalu z kanystru. Dojde-li k rozlití paliva, odstraňte jej utěrkou a zbývající palivo nechte vypařit.
3. Očistěte plochu kolem víčka palivové nádrže.
4. Pevně dotáhněte víčko palivové nádrže. Není-li víčko palivové nádrže dotažené, hrozí nebezpečí požáru.
5. Než výrobek spustíte, přejděte s ním minimálně 3 m (10 stop) od místa, kde jste doplňovali palivo.

Nastavení výšky sečení

Výšku sečení lze nastavit v pěti úrovních.

1. Chcete-li zvýšit výšku sečení, posuňte páku pro nastavení výšky sečení dozadu.
2. Posunem páky pro nastavení výšky sečení dopředu výšku sečení snížíte.

VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí.

Spuštění výrobku

- Zkontrolujte, zda je kabel zapalování připojený k zapalovací svíčce.

Ruční start (M51-170AWRPX)

1. Postavte se za výrobek.
2. Držte páku motorové brzdy přitisknutou k rukojeti sekačky. (Obr. 26)
3. Uchopte rukojeť startovací šňůry pravou rukou.
4. Pomalu vytáhněte startovací šňůru, dokud neucítíte odpor.
5. Nastartuje motor silným zatáhnutím za šňůru.

VÝSTRAHA: Nikdy si neomotávejte startovací šňůru kolem ruky.

Elektrické startování (M46-160AWREX, M53-160AWREX)

1. Zkontrolujte, zda je baterie nabitá. Viz Nabití baterie na strani 37.
2. Držte páku motorové brzdy přitisknutou k rukojeti sekačky. (Obr. 26)
3. Stiskněte a podržte tlačitko elektronického spuštění, dokud motor nenastartuje. (Obr. 27)

Použití pohonu kol

• Přitáhněte páku pojezdu směrem k rukojeti. (Obr. 28)
• Pokud chcete táhnout výrobek dozadu, odpojte pohon a zatlačte výrobek dopředu přibližně 10 cm.
• V blízkosti překážek uvolněte páku pojezdu, aby se deaktivoval pohon.

Zastavení výrobku

• Chcete-li zastavit pojezd, uvolněte páku pojezdu.
• Motor zastavíte uvolněním páky brzdy motoru.

Jak docílit dobrých výsledků

• Používejte vždy ostrý núž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý núž také vyžaduje méně energie než tupý núž.
• Nesekejte více než 13 výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte 2krát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.

Údržba

Úvod

VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud neposkytuje prodejce servisní služby, požádejte jej o informace o nejbližším servisu.

Plán údržby

Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně.

U údržby označené symbolem * vyhledejte pokyny v části Bezpečnostní zařízení na produktu na strani 32.

Údržba Denně Týdně Měsíčně
Provedte běžnou kontrolu. X
Zkontrolujte hladinu oleje. X
Vyčistěte výrobek. X
Zkontrolujte žací ústrojí. X
Zkontrolujte kryt žacího ústrojí.* X
Zkontrolujte páku brzdy motoru.* X
Zkontrolujte a nastavte pohon (lanko spojky). X
Zkontrolujte tlumič výfuku.* X
Zkontrolujte zapalovací svíčku. X
Vyměňte olej (poprvé po 5 h použití, poté po každých 50 h použití). X
Vyměňte vzduchový filtr. X
Zkontrolujte palivový systém. X

Provedení běžné kontroly

- Zajistěte, aby byly matice a šrouby na výrobku správně dotažené.

Čištění výrobku zvnějšku

• Pomocí kartáče odstraňte listí, trávu a nečistoty.
• Zkontrolujte, zda není přívod vzduchu v horní části motoru ucpaný.
• K čištění produktu nepoužívejte vodu pod vysokým tlakem.
• Pokud používáte vodu k čištění motoru, nestříkejte ji přímo na motor.

Čištění vnitřního povrchu krytu žacího ústrojí

1. Vyprázdněte palivovou nádrž.
2. Položte výrobek na bok s výfukem dole.

VAROVÁNÍ: Pokud byste položili výrobek se vzduchovým filtrem dole, mohl by se poškodit motor.

1. Opláchněte vodou z hadice vnitřní povrch krytu žacího ústrojí.

Kontrola žacího ústrojí

VÝSTRAHA: Aby se zabránilo náhodnému spuštění, odpojte kabel zapalování od zapalovací svíčky.

VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození a prasklin. Poškozené žací ústrojí vždy vyměňte.

2. Prohlédněte nůž a zkontrolujte, zda není poškozený nebo tupý.

Povšimněte si: Po ostření je nezbytné nůž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený nůž. O tom, zda je možné nůž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko.

Postup výměny nože

1. Zajistěte nůž pomocí dřevěného špalíku. (Obr. 29)
2. Demontujte šroub nože.
3. Odmontujte nůž.
4. Prohlédněte držák nože a šroub nože a zkontrolujte, zda nejsou poškozené.
5. Prohlédněte hřídel motoru a ujistěte se, zda není ohnutý.
6. Při montáží nového nože nasměrujte zahnuté konce nože ve směru krytu žacího ústrojí. (Obr. 30)
7. Zkontrolujte, zda je nůž zarovnaný se středem hřídele motoru.
8. Zajistěte nůž pomocí dřevěného špalíku. Nasaděte pružnou podložku a utáhněte šroub a podložku utahovacím momentem 45–60 Nm. (Obr. 31)
9. Otočte nožem rukou a zkontrolujte, zda se volně otáčí.

VÝSTRAHA: Používejte odolné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Nastartujte výrobek a provedte test nože. Pokud není nůž správně připevněn, výrobek vibruje a výsledky sečení nejsou uspokojivé.

Kontrola hladiny oleje

VAROVÁNÍ: Příliš nízká hladina oleje může způsobit poškození motoru. Před spuštěním výrobku zkontrolujte hladinu oleje.

1. Umístěte výrobek na rovnou plochu.
2. Sejměte víčko olejové nádrže s olejovou měrkou.
3. Setřete olej z olejové měrky.
4. Zasuňte olejovou měrku do olejové nádrže, abyste mohli zkontrolovat hladinu oleje.
5. Vyjměte olejovou měrku.

6. Zkontrolujte hladinu oleje na olejové měrce.

7. Pokud je hladina nízká, doplňte motorový olej a znovu zkontrolujte hladinu oleje.

Výměna motorového oleje

VÝSTRAHA: Motorový olej je bezprostředně po vypnutí motoru velmi horký. Před vypuštěním nechte motorový olej vychladnout. Pokud si potřísníte pokožku motorovým olejem, omyjte ji mýdlem a vodou.

1. Nechte výrobek běžet, dokud nebude palivová nádrž prázdná.
2. Odmontujte kabel zapalování od zapalovací svíčky.
3. Sejměte víčko olejové nádrže.
4. Umístěte nádobu pod výrobek tak, aby do něj mohl vytéct motorový olej.
5. Nakloňte výrobek, aby se vypustil olej z olejové nádrže.
6. Doplňte nový motorový olej typu doporučeného v části Technické údaje na strani 39.
7. Zkontrolujte hladinu oleje. Viz Kontrola hladiny oleje na strani 37.

Nabití baterie

1. Připojte nabíječku baterií ke zdroji s napětím a frekvencí uvedenými na typovém štítku. Používejte schválenou uzemněnou elektrickou zásuvku.
2. Vložte baterii do nabíječky baterií. Když je baterie správně připojená k nabíječce baterií, svítí na nabíječce červené světlo. (Obr. 32)
3. Jakmile bude baterie plně nabitá, změní se barva kontrolky na zelenou. Vyjměte baterii z nabíječky.
4. Odpojte nabíječku baterií z elektrické zásuvky. Tahejte za zástrčku, nikoli za kabel.

Povšimněte si: Další informace naleznete v návodu k používání motoru.

Vzduchový filtr

Vzduchový filtr, který byl používán po delší dobu, již nelze zcela vyčistit. V pravidelných intervalech měňte vzduchový filtr.

Povšimněte si: Poškozený vzduchový filtr vždy vyměňte.

Čištění papírového filtru

1. Odmontujte kryt vzduchového filtru a papírový filtr.
2. Poklepejte filtrem o rovný povrch, aby se uvolnily částice.

VAROVÁNÍ: Filtr nečistěte rozpouštědlem ani stlačeným vzduchem.

1. Vložte vzduchový filtr zpět. Zkontrolujte, zda vzduchový filtr dokonale těsní proti držáku vzduchového filtru.
2. Nasad'te zpět kryt vzduchového filtru.

Čištění pěnového plastového filtru

1. Odmontujte kryt vzduchového filtru a pěnový plastový filtr.
2. Vyčistěte pěnový plastový filtr mýdlem a vodou.
3. Opláchněte pěnový plastový filtr čistou vodou.
4. Vymačkejte vodu z pěnového plastového filtru a nechte jej vyschnout.

VAROVÁNÍ: Nepoužívejte stlačený vzduch. Mohl by poškodit pěnový plastový filtr.

1. Namažte pěnový plastový filtr motorovým olejem.
2. Zatlačte čistou utěrku na pěnový plastový filtr, aby se odstranil nadbytečný olej.
3. Vložte vzduchový filtr zpět. Zkontrolujte, zda vzduchový filtr dokonale těsní proti držáku vzduchového filtru.
4. Nasad'te zpět kryt vzduchového filtru.

Kontrola zapalovací svíčky

VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovací svíčky může způsobit poškození výrobku.

• Zkontrolujte zapalovací svíčku, pokud má motor malý výkon, špatně startuje nebo nefunguje správně ve volnoběžných otáčkách.
• Aby se snížilo nebezpečí přitomnosti nechtěných materiálů na elektrodách zapalovací svíčky, dodržujte tyto pokyny:
  a) Zkontrolujte, zda jsou správně nastaveny volnoběžné otáčky.

b) Zkontrolujte správnost palivové směsi.

c) Zkontrolujte, zda je vzduchový filtr čistý.

• Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky správná, viz část Technické údaje na strani 39. (Obr. 33)
  • V případě potřeby zapalovací svíčku vyměňte.

Kontrola palivového systému

• Prohlédněte víčko palivové nádrže a těsnění víčka a ujistěte se, že nejsou poškozené.
• Prohlédněte hadici přívodu paliva a ujistěte se, že nedochází k úniku. Pokud je hadice přívodu paliva poškozená, požádejte servisního pracovníka o výměnu.

Seřízení lanka spojky

Pokud je pojezd pomalý, je nezbytné seřídit lanko spojky.

1. Chcete-li zvýšit rychlost pojezdu, otočte seřizovacím šroubem proti směru hodinových ručiček.

Povšimněte si: Pokud se pohon zapojí, i když nepřitahujete páku pojezdu, je nezbytné prodloužit lanko spojky.

1. Lanko spojky prodloužíte a snížíte tak rychlost pojezdu otočením seřizovacího šroubu ve směru hodinových ručiček. (Obr. 34)

Pokud je pojezd pomalý i po seřízení, požádejte schváleného servisního agenta o výměnu hnacího řemenu.

Přeprava, skladování a likvidace

Přeprava a skladování

• Před uskladněním baterii z výrobku odstraňte.
• Před uskladněním a přepravou výrobku či paliva zkontrolujte, zda nejsou přítomny známky úniku nebo výparů. Jiskry a otevřený oheň, například z elektrických zařízení nebo kotlů, mohou zažehnout požár.
• Vždy používejte schválené nádoby na skladování a přepravu paliva.
• Před dlouhodobým skladováním výrobku vyprázdněte palivovou nádrž. Odevzdejte palivo na příslušném sběrném místě
• Dodržujte zvláštní požadavky uvedené na obalu a označení pro komerční přepravu, včetně třetích stran nebo dopravců.
• Před odesláním se porad'te s odborníkem na nebezpečné materiály. Dodržujte platné národní předpisy.
• Před vložením baterie do obalu zalepte otevřené vývody páskou. Vložte baterii do obalu a zajistěte ji proti pohybu.
• Během přepravy musí být výrobek bezpečně upevněný, aby se zabránilo jeho poškození a nehodám.
• Skladujte baterii mimo nabíječku baterií.
• Skladujte výrobek na uzamčeném místě, aby se zamezilo přístupů dětí a neoprávněných osob.
• Uchovávejte výrobek na suchém a bezprašném místě.

- Neskladujte baterii v místech, kde může docházet k výbojům statické elektřiny. Neskladujte baterii v kovovém obalu.

Likvidace

• Dodržujte místní požadavky ohledně recyklace a platné předpisy.
• Odevzdejte všechny chemikálie, například motorový olej nebo palivo, v servisním středisku nebo na příslušném sběrném místě.
• Nehodláte-li výrobek dále používat, odešlete jej prodejci McCulloch nebo jej dopravte do recyklační stanice.

Likvidace baterie a nabíječky

Symboly na výrobku nebo jeho obalu označují, že tento výrobek nesmí být likvidován jako domácí odpad. Místo toho musí být odevzdán do příslušné recyklační stanice pro recyklaci elektrických a elektronických zařízení.

Zajištěním odpovídající likvidace tohoto výrobku pomůžete zabránit potenciálnímu negativnímu dopadu na životní prostředí a zdraví lidí, který by jinak mohl být důsledkem nesprávné likvidace tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku získáte na městském úřadě, u služby zajišt'ující zpracování domácího odpadu nebo v prodejně, kde jste výrobek zakoupili.

(Obr. 35)

Technické údaje

	M46-160AWREX M53	-160AWREX M51-170A	WRPX
Motor
Značka Briggs & Stratton Briggs & Stratton Honda
Zdvihový objem, cm ^3	163 163 166
Rychlost, ot./min 2900 2900 2900
Jmenovitý výkon motoru, kW ^11	2.5 2.5 3,4
Systém zapalování
Zapalovací svíčka Autolite 3924 Autolite 3924	BPR5ES
Vzdálenost elektrod, mm 0,5 0,5 0,5
Systém mazání a palivový systém
Objem palivové nádrže, litry 1,0 1,0 1,0
Objem olejové nádrže, litry 0,47 0,47 0,47
Motorový olej ^12	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Hmotnost
S prázdnými nádržemi, kg 31 31 35,5
Emise hluku ^13
Hladina akustického výkonu, změřená dB (A)	94 97 95
Hladina akustického výkonu, zaručená LWA dB (A)	95 98 96
Hladina hluku ^14
Hladina akustického tlaku na sluch obsluhy, dB (A)	80 84 81
Úrovně vibrací, ahveq ^15
Rukojeť, m/s ^2	9,39 8,36 3,65
Řezací zařízení
Výška sečení, mm 30–80	30–90	30–90
Šířka sečení, mm	460 530 510
Žací nůž PX3 PX3 PX3
Objednací číslo 5802592-02 5802584-02 5802585-02
Kapacita koše na trávu, litry 50 60 60

ES Prohlášení o shodě

Obsah prohlášení o shodě EU

My, společnost Husqvarna AB, SE 561 82 Huskvarna, ŠVÉDSKO, zcela zodpovědně prohlašujeme, že příslušný výrobek:
Popis Sekačka na trávu s pěší	obsluhou poháněná spalovacím motorem
Značka McCulloch
Platforma / typ / model M46-160	AWREX, M53-160AWREX, M51-170AWRPX
Šarže Výrobní číslo od roku 2017	a dále
je zcela ve shodě s následujícími směrnicemi a předpisy EU:
Směrnice/předpis Popis
2006/42/ES „o strojních zařízeních“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES; 2005/88/ES „o venkovním hluku“
Platí následující harmonizované normy anebo technické specifikace: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032
Deklarované úrovně hluku jsou uvedeny v části s technickými údaji této příručky a podepsaném prohlášení o shodě EU ve shodě se směrnicí 2000/14/ES, příloha V.
Dodaná sekačka na trávu s pěší obsluhou poháněná spalovacím motorem je shodná se vzorkem, který prošel zkouškou.

Indhold

Indledning....41

Sikkerhed....42

Montering.... 45

Drift.... 45

Vedligeholdelse 46

Transport, opbevaring og bortskaffelse......49

Tekniske data....49

Bezpečnost'......253

Montáž.... 256

Prevádzka....256

Údržba....258

Preprava, skladovanie a likvidácia....260

Technické údaje....261

1. Rukovät' motorovej brzdy
2. Páka pohonu
3. Tlačidlo elektrického štartovania (M46-160AWREX, M53-160AWREX)
4. Rukovät' štartovacieho lanka (M51-170AWRPX)
5. Zberný kôš
6. Nastavenie výšky rukoväte
7. Viečko na olej
8. Ovládač výšky rezu
9. Akumulátor
10. Tlmič výfuku
11. Zapašovacia sviečka
12. Nastrekovací balónik
13. Vzduchový filter
14. Palivová nádrž
15. Skrutka kotúča
16. Perová podložka
17. Nôž
18. Kryt rezacej časti
19. Vodná prípojka
20. Nabíjačka batérie (M46-160AWREX, M53-160AWREX)
21. Batéria (M46-160AWREX, M53-160AWREX)
22. Návod na obsluhu

Symboly na výrobku

(Obr. 5) Pred vykonávaním opráv a údržby vypnite motor a odpojte kábel zapalovania.

(Obr. 11) Nebezpečenstvo výbuchu.

(Obr. 12) Pred doplňaním paliva vždy zastavte motor.

(Obr. 13) Horúci povrch.

Zodpovednost' za výrobok

Všeobecné bezpečnostné pokyny

pokračovaním v práci sa porad'te s predajcom spoločnosti McCulloch.

Bezpečnost' na pracovisku

Bezpečnost' pri práci

Bezpečnostné zariadenia na výrobku

Kontrola krytu rezacej časti

Kontrola tlmiča výfuku

Bezpečnost' akumulátora

Bezpečnost' nabíjačky batérií

Bezpečnostné pokyny pre údržbu

VAROVANIE: Nepoužívajte benzín s oktánovým číslom menším než 90 RON (87 AKI). Mohlo by to viest' k poškodeniu výrobku.

1. Ak chcete zvýšit' výšku rezu, posuňte páku výšky rezu smerom dozadu.

2. Ak chcete znížit' výšku rezu, posuňte páku výšky rezu smerom dopredu.

• Potiahnite páku pohonu k hornej rukoväti. (Obr. 28)
• Pred potiahnutím výrobku smerom dozadu deaktivujte pohon a potlačte výrobok smerom dopredu pribl. 10cm.
• Uvoľnením páky pohonu deaktivujte pohon, napr. ked' sa pohybujete v blízkosti prekážok.

Vypnutie výrobku

VÝSTRAHA: Pred vykonávaním akejkolvek údržby si musíte prečítat' kapitolu o bezpečnosti a porozumiet' jej.

1. Vyprázdnite palivovú nádrž.
2. Položte výrobok na stranu tak, aby tlmič výfuku smeroval nadol.

Výmena motorového oleja

VÝSTRAHA: Bezprostredne po vypnutí motora je motorový olej velmi horúci. Nechajte motor vychladnút' pred vypustením oleja. Ak sa motorový olej dostane na pokožku, očistite ho mydlom a vodou.

1. Nabíjačku batérií pripojte k elektrickej sieti s napätím a frekvenciou podľa typového štítku. Používajte schválenú a uzemnenú elektrickú zásuvku.
2. Vložte batériu do nabíjačky batérií. Po správnom pripojení batérie k nabíjačke batérií sa na nabíjačke rozsvieti červená kontrolka. (Obr. 32)
3. Ked' je batéria plne nabitá, farba kontrolky sa zmení na zelenú. Vyberte batériu z nabíjačky batérií.
4. Odpojte nabíjačku batérií od elektrickej zásuvky. Čahajte za zástrčku, nie za napájací kábel.

1. Vložte vzduchový filter spät na svoje miesto. Uistite sa, že filter pevne dosadá proti držiaku vzduchového filtra.
2. Nasad'te kryt vzduchového filtra.

1. Odstráňte kryt vzduchového filtra a vyberte penový plastový filter.
2. Vyčistite penový plastový filter pomocou mydla a vody.
3. Opláchnite penový plastový filter čistou vodou.
4. Vytlačte z penového plastového filtra vodu a nechajte ho vysušit'.

1. Namažte penový plastový filter motorovým olejom.
2. Neželaný olej odstráňte pritlačením čistej handričky na penový plastový filter.
3. Vložte vzduchový filter spät' na svoje miesto. Uistite sa, že filter pevne dosadá proti držiaku vzduchového filtra.
4. Nasad'te kryt vzduchového filtra.

Kontrola zapalovacej sviečky

Kontrola palivového systému

Ak pohon pracuje pomaly aj po nastavení, nechajte autorizovaného servisného zástupcu, aby vymenil hnací remeň.

Preprava, skladovanie a likvidácia
