T22 LS - Sekačka na trávu MCCULLOCH - Bezplatný návod k obsluze

Typ produktu	Sekačka na trávu
Model	T22 LS
Značka	McCulloch
Šířka sečení	22 palců (přibližně 56 cm)
Zdroj energie	Benzín (čtyřtaktní motor)
Objem válců	Přibližně 140-160 ccm
Hmotnost	Přibližně 30-35 kg
Nastavení výšky sečení	Centrální páka, více poloh (25-75 mm)
Sběr trávy	Zadní sběrač v ceně (kapacita přibližně 50-60 l)
Možnost mulčování	Ano (vyžaduje mulčovací záslepku)
Typ pohonu	Tlačná (manuální)
Typ rukojeti	Skládací, ergonomická
Startování motoru	Ruční start (startovací lanko)
Objem palivové nádrže	Přibližně 1,0 l
Objem oleje	Přibližně 0,5 l
Údržba	Pravidelné ostření nože, výměna oleje, čištění vzduchového filtru
Bezpečnostní prvky	Ovládání přítomnosti obsluhy (brzda nože), bezpečnostní kryt
Dostupnost náhradních dílů	Nože, řemeny, filtry, svíčky běžně dostupné
Opravitelnost	Střední; uživatelsky opravitelné základním nářadím
Obecné informace	Určeno pro středně velké až velké trávníky; přiložený návod pokrývá provoz a bezpečnost

Často kladené otázky - T22 LS MCCULLOCH

Jak spustit sekačku McCulloch T22 LS?

Ujistěte se, že je palivová nádrž naplněna čerstvým benzínem a hladina oleje je správná. Stiskněte 3x primovací baňku, nastavte páčku sytiče do polohy 'studený start' a pevně zatáhněte za rukojeť ručního startéru. Jakmile motor naskočí, postupně přesuňte sytič do polohy 'provoz'.

Jaký typ oleje mám použít pro T22 LS?

Použijte vysoce kvalitní motorový olej SAE 30 nebo 10W-30 (čtyřtaktní). Před každým použitím zkontrolujte hladinu oleje a vyměňte jej každých 50 hodin nebo ročně.

Jak nastavit výšku sečení?

Použijte centrální páku umístěnou u kol. Přesuňte ji do jedné z číslovaných poloh pro změnu výšky sečení z přibližně 25 mm na 75 mm.

Jak vyčistit podvozek sekačky?

Po každém použití odpojte svíčku, nakloňte sekačku (stranou se svíčkou nahoru) a seškrábejte trávu plastovým nástrojem. Vyhněte se použití vody, pokud to není nutné; pokud vodu použijete, důkladně podvozek osušte, aby se zabránilo korozi.

Kdy bych měl brousit nůž?

Nůž brouste alespoň jednou za sezónu nebo po každých 25 hodinách používání. Tupý nůž trhá trávu, což vede k nerovnoměrnému střihu a chorobám trávníku.

Mohu sekačku použít k mulčování?

Ano, ale potřebujete mulčovací záslepku (často v ceně). Odstraňte sběrač trávy a vložte záslepku do vyhazovacího otvoru, aby mohly být posekané zbytky znovu rozřezány a vráceny na trávník.

Proč moje sekačka nestartuje?

Zkontrolujte běžné problémy: starý benzín, vadná svíčka, nízká hladina oleje nebo ucpaný vzduchový filtr. Viz část o odstraňování problémů v návodu.

Jak uskladnit sekačku na zimu?

Vypusťte palivovou nádrž nebo přidejte stabilizátor paliva, vyměňte olej, vyčistěte sekačku, vyjměte svíčku a přidejte lžičku oleje do válce, poté pomalu zatáhněte za startér, aby se válec potáhl. Skladujte na suchém místě.

Jaká bezpečnostní opatření bych měl dodržovat?

Vždy noste pevnou obuv a ochranu očí. Udržujte ruce a nohy mimo dosah nože. Nikdy nepoužívejte za mokra. Před čištěním nebo seřizováním počkejte, až se nůž úplně zastaví.

Kde najdu náhradní díly?

Navštivte autorizovaného prodejce McCulloch nebo zkontrolujte online prodejce. Běžné díly zahrnují nůž (číslo dílu 590-xx), vzduchový filtr a svíčku. Pro správné usazení použijte číslo modelu T22 LS.

NÁVOD K OBSLUZE T22 LS MCCULLOCH

SK Návod na obsluhu 346-366

HR Priručnik 367-387

RS Priručnik 388-408

SI Navodila za uporabo 409-429

BA Uputstvo o upotrebi 430-450

CZ Návod k použití 451-471

RO Instructiuni de utilizare 472-492

• Schválené chrániče sluchu
• Schválenú ochranu očí

Tento výrobok splňa platné smernice EÚ.

Vždy používajte schválené ochranné rukavice.

Noste masívne neklízavé topánky.

Vždy používajte schválené ochranné rukavice.

Vyžaduje sa pravidelné čistenie.

Vizuálna kontrola.

Obsah Pred naštartovaním dbajte na

KLÚČ K SYMBOLOM

Symboly 346

Symboly na stroji a v príručke: 346

OBSAH

Obsah 347

Pred naštartovaním dbajte na nasledovné: 347

ÚVOD

Vážený zákazník, 348

ČO JE ČO?

Bezpečnostné vybavenie stroja 351

Rezacia časť 353

MONTÁŽ

Montáž slučkového držadla 354

Bezpečnost práce s palivom 356

Palivo 356

Doplňanie paliva 357

ŠTART A STOP

Pred naštartovaním skontrolujte 358

Štart a stop 358

PRACOVNÉ TECHNIKY

Všeobecné pracovné pokyny 359

ÚDRŽBA

Karburátor 361

Tlmič výfuku 361

Chladiaci systém 361

Vzduchový filter 362

Plán údržby 364

TECHNICKÉ ÚDAJE

Technické údaje 365

Starostlivo si prečítajte pokyny.

1 Žacia hlava
2 Maznica kužel'ového ozubeného prevodu
3 Kuželový prevod
4 Kryt rezacieho nástroja
5 Hriadel
6 Hriadel'ová spojka
7 Slučkové držadlo
8 Páčka
9 Vypínač
10 Poistná páčka plynu

Bezpečnostné vybavenie stroja

Presvedčte sa, či je ovládanie plynu zablokované pri nastavení na volínobeh, ked' je poistná páčka plynu uvolnená.

Vyhládajte si inštrukcie v odseku Štart. Naštartujte stroj a pridajte na plný plyn. Uberte plyn a skontrolujte, či sa rezací nástroj zastavil a či potom zostal stát. Pokial' rezací nástroj

VŠEOBECNÉ BEZPEČNOSTNÉ OPATRENIA

Naštartujte motor a presvedčte sa, či sa motor zastaví, ked' pohnete vypínačom do polohy stop.

Pravidelne kontrolujte, či je tlmič výfuku pevne pripevnený k motoru.

VAROVANIE! Pred akoukol'vek prácou na pracovných nástrojoch vždy zastavte motor. Rotácia pokračuje aj po uvol'není ovládacej páčky plynu. Pred prácou s rezacím nástrojom zabezpečte, aby bol nástroj úplne zastavený a vytiahnite vysokonapátový zapal'ovací kábel.

Montáž slučkového držadla

- Zaklapnite slučkové držadlo na driek stroja. Upozorňujeme, že slučkové držadlo musí byť namontované pod šípkou na drieku stroja.

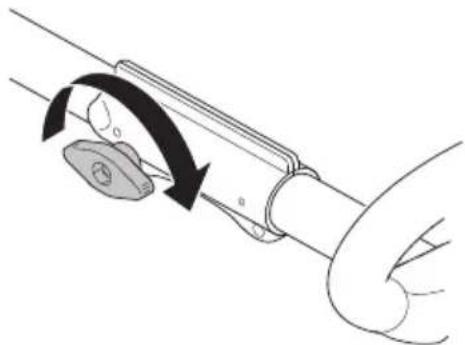

- Otočením gombíka uvolínite spojku.

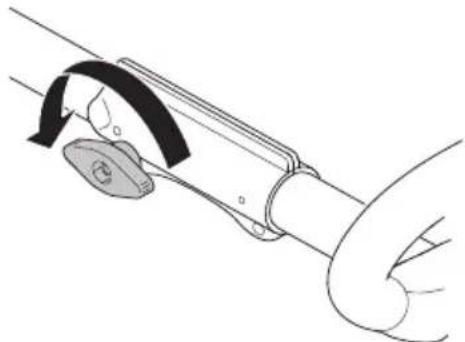

- Otočením gombíka (aspoň 3-krát) uvolínite spojku.

Bezpečnost práce s palivom

Nikdy stroj neštartujte:

Pred doplňaním paliva vždy vypnite motor.

Pri doplňaní paliva pomaly otvorte palivový uzáver, tak aby sa pozvol'na uvolnil akýkol'vek nadmerný tlak.

Po naplnení paliva starostlivo zatiahnite palivový uzáver.

Vždy pred naštartovaním sa so strojom vzdialte od miesta doplňania paliva a od zdroja.

Pred naštartovaním skontrolujte

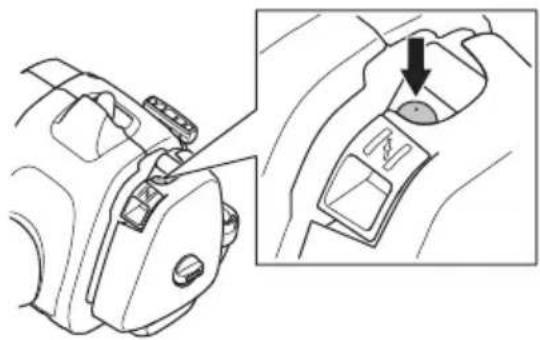

Palivová pumpa: Opakovane stláčajte klobúčik palivovej pumpy, kým sa nenaplní palivom. Palivová pumpa nemusí byt naplnená úplne.

VAROVANIE! Ked' sa motor naštartuje so sýtičom v polohe sýtiča, rezací nadstavec sa začne ihned' otáčat.

L'avou rukou držte stroj na zemi (VAROVANIE! Nepridřžajte ho nohou!). Uchopte štartovacie držadlo, pravou rukou pomaly potiahnite šnúru, až kým nepocítite istý odpor (západky štartéra sa zachytávajú), a potom šnúru rýchlo a silno potiahnite. Štartovaciu šnúru si nikdy neomotávajte okolo ruky.

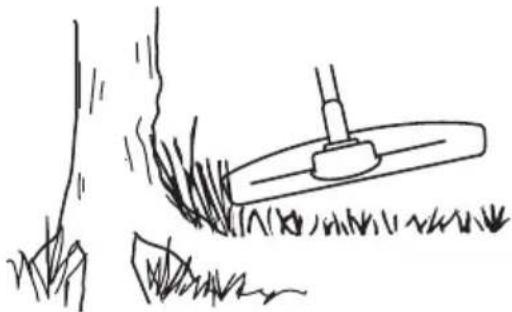

- Riziko poškodenia rastlín sa dá znížit' skrátením žacieho lanka na dĺžku 10–12 cm a znížením počtu otáčok motora.

Čistenie

Pred akýmkol'vek nastavovaním skontrolujte, či je vzduchový filter čistý a či je pripevnený kryt filtra.

Vzduchový filter treba pravidelne čistit, aby sa odstránili prach a špina a vyhlo sa tak:

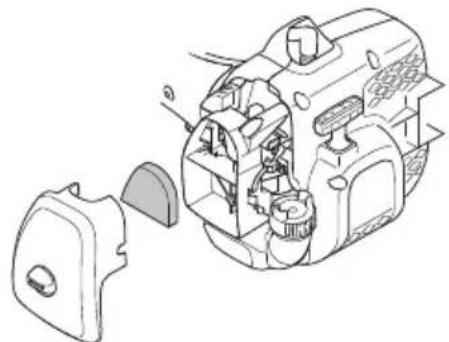

Odstráňte kryt vzduchového filtra a vytiahnite filter. Umyte ho v teplej mydlovej vode. Pred vložením skontrolujte, či je filter suchý.

Vložte filter do plastového vrecka a vylejte naň olej. Premieste plastové vrecko, aby sa olej dostal do filtra. Pred vložením filtra do stroja vytlačte vo vrecku z filtra prebytočný olej a vylejte ho.

Palivový a mazací systém

Kapacita palivovej nádrže, litre 0,3 0,3

Hmotnost

Hmotnost bez paliva, rezného nástroja a chrániča, kg 4,6 4,9

Emisie hluku

(pozri poznámku 1)

Hladina akustického výkonu, meraná v dB(A) 103 105

Hladina akustického výkonu, garantovaná L _WA dB(A) 103 104

Hladina hluku

(vid' poznámka 2)

Vybavený vyžínacou hlavou (originál) 88 90

Hladiny vibrácií

(vid' poznámka 3)

Vybaven vyžínacou hlavou (originál), vlávo/vpravo 4.22/3.49 3.79/3.12

My, spoločnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], deklarujerne, že vyžínače na trávu McCULLOCH T22LS and T22LCS so sériovými číslami datovanými od roku 2013 a novšími (rok je zretelne uvedený na výkonovom štítku, nasledovaný sériovým číslom), vyhovujú požiadavkám SMERNICE RADY:

Osobna zaštitna oprema 371

Sigurnosna oprema stroja 372

Oprema za rezanje 373

SASTAVLJANJE

Varnostna oprema stroja

Symboly na stroji a v příručce:

VÝSTRAHA! Lesní křovinořezy, křovinořezy a vyžínače mohou být nebezpečné! Nepozorné nebo nesprávné použití může vést k vážnému nebo smrtelnému zranění uživatele nebo někoho jiného. Je mimořádně důležité, abyste si prostudovali tento návod k obsluze a pochopili jeho obsah.

Než začnete stroj používat, prostudujte si, prosím, pečlivě návod k použití a ubezpečte se, že jste dokonale pochopili pokyny v něm uvedené.

Vždy používejte:

Ochranná přilba tam kde je nebezpečí padajících předmětů

• Schválenou ochranu sluchu
• Schválená ochrana očí

Maximální otáčky výchozího hřídele, ot/min.

max 6700 rpm

Tento výrobek vyhovuje platným předpisům CE.

Pozor na odvržené a odražené předměty.

Uživatel stroje je povinnen dohlédnout na to, aby se během práce nevyskytovala žádná osoba nebo zviře v okruhu 15 metrů od stroje.

Vždy používejte schválené ochranné rukavice.

Používejte pevnou neklouzavou obuv.

Určeno pouze pro nekovové, pružné řezné vybavení, tzn. strunovou hlavu s žací strunou.

Zapalování; sytič: Nastavte páčku sytiče do zapnuté polohy.

Benzínové čerpadlo.

Emise hluku do okolí dle direktivy Evropského společenství. Emise stroje je udána v kapitole Technické údaje a na nálepce.

Další symboly/štítky na zařízení se týkají zvláštních certifikačních požadavku pro určité obchodní trhy.

Motor se vypne tak, že se vypínač nastaví do polohy vypnuto. VAROVÁNÍ! Vypínač se automaticky vrátí do výchozí polohy. Abyste se při montáži, kontrole a/nebo údržbě vyhnuli nezamýšlenému nastartování je nutno vždy odejmout rozbušku od zapalovací svíčky.

Vždy používejte schválené ochranné rukavice.

Pro zajištění správné funkce je nutné zařízení pravidelně čistit.

Vizuální kontrola.

Obsah Před startováním nezapomínejte

VYSVĚTLENÍ SYMBOLŮ

Symboly 451

Symboly na stroji a v příručce: 451

OBSAH

Obsah 452

Před startováním nezapomínejte na následující: ..... 452

ÚVOD

Vážený zákazníku, 453

CO JE CO?

Co je co na vyžínači? 454

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Upozornění 455

Osobní ochranné pomůcky 455

Bezpečnostní vybavení stroje 456

Řezný mechanismus 458

MONTÁŽ

Montáž obloukového držadla 459

Montáža demontáž dvoudílné trubky hřídele ..... 459

Montáž řezacího vybavení 460

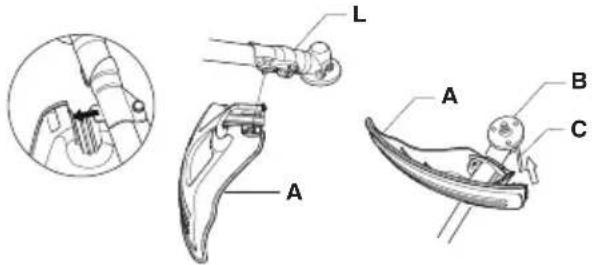

Montáž krytu strunové hlavy a strunové hlavy ..... 460

Montáž krytu strunové hlavy a strunové hlavy ..... 460

MANIPULACE S PALIVEM

Bezpečnost při manipulaci s palivem 461

Palivo 461

Plnění paliva 462

Kontrola před startem 463

Startování a vypínání 463

PRACOVNÍ POSTUP

Obecné pracovní pokyny 464

ÚDRŽBA

Karburátor 466

Tlumič výfuku 466

Chladicí systém 466

Zapalovací svíčka 467

Dvoudílná trubka hřídele 467

Vzduchový filtr 467

Schema technické údržby 469

TECHNICKÉ ÚDAJE

Technické údaje 470

ES Prohlášení o shodě 471

na následující:

Pečlivě si prostudujte návod k použití.

VÝSTRAHA! Dlouhodobé vystavování působení hluku může vést k trvalému poškození sluchu. Proto vždy používejte schválenou ochranu sluchu.

VÝSTRAHA! Konstrukce zařízení nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy a/nebo příslušenství může vést k vážnému nebo smrtelnému zranění obsluhy nebo jiných osob.

VÝSTRAHA! Lesní křovinořez, křovinořez a vyžínač použitý nesprávně nebo nepozorně se může stát nebezpečným nástrojem, který může způsobit vážné nebo i smrtelné zranění uživatele nebo někoho jiného. Je nesmírně důležité přecíst si a porozumět obsahu tohoto návodu k používání.

Vážený zákazníku,

Děkujeme, že jste si zvolili výrobek společnosti McCulloch. Stali jse se tak součástí příběhu, který se započal již velmi dávno, kdy společnost McCulloch Corporation zahájila během 2. světové války výrobu motorů. V roce 1949, kdy společnost McCulloch představila svou první řetězovou pilu pro jednoho uživatele, se zpracování dřeva navždy změnilo.

Během desítek let vyráběla firma řadu průkopnických řetězových pil. Firma rostla, nejprve díky výrobě leteckých motorů a motorů pro motokáry v padesátých letech minulého století a posléze díky miniaturním řetězovým pilám v letech šedesátých. Později, v 70. a 80. letech, byla výrobní řada rozšířena o vyžínače a vysavače listí.

Dnes, jako součást skupiny Husqvarna, pokračuje firma McCulloch v tradici výroby výkonných motorů, technických novinek a výrazných designů, které tvořily milníky po více než půl století. Našimi hlavními prioritami je snížení spotřeby paliva, emisí a hlučnosti a také zvýšení bezpečnosti a uživatelského komfortu.

Samozřejmě doufáme, že budete s naším výrobkem McCulloch spokojeni, neboť byl vyroben tak, aby vám nerozlučně sloužil po dlouhou dobu. Jeho životnost dále prodloužíte tím, když budete dodržovat pokyny k použití, servisu a údržbě v tomto návodu k používání. Pokud budete potřebovat odbornou pomoc při opravě nebo servisu, použijte službu Service Locator na webu www.mcculloch.com.

Společnost McCulloch se řídí strategií neustálého vývoje výrobku a proto si vyhrazuje právo měnit konstrukci a vzhled výrobků bez předchozího upozornění.

Tento návod je rovněž k dispozici ke stažení na webu www.mcculloch.com.

CO JE CO?

Co je co na vyžínači?

1 Strunová hlava
2 Plnění mazivem, kolmý ozubený převod
3 Kolmý ozubený převod
4 Kryt řezného vybavení
5 Trubka hřídele
6 Spoj trubky hřídele
7 Obloukové držadlo
8 Páčka plynu
9 Stop spínač (vypínač zapalování)
10 Pojistka páčky plynu

11 Rozbuška a zapalovací svíčka
12 Starter
13 Startovací madlo
14 Palivová nádrž
15 Kryt vzduchového filtru
16 Benzínové čerpadlo.
17 Regláž sytiče
18 Hnaný kotouč
19 Návod k použití
20 Kombinovaný klíč

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

Upozornění

UPOZORNĚNÍ!

Stroj je určen výhradně k vyžínání trávy.

Jediným příslušenstvím, které se smí používat spolu s motorem jako zdroj pohonu, je řezné vybavení, doporučené v kapitole Technické údaje.

Nikdy nepoužívejte stroj, jste-li unaveni, jestliže jste požili alkohol nebo jestliže užíváte léky, které by mohly ovlivnit váš zrak, úsudek nebo pohybovou koordinaci.

Používejte osobní ochranné pomůcky. Viz pokyny v části Osobní ochranné pomůcky.

Nikdy nepoužívejte stroj, jehož konstrukce byla jakkoli pozměněna oproti jeho původním specifikacím.

Nikdy nepoužívejte stroj, který není zcela v pořádku. Dodržujte pokyny pro kontroly, údržbu a servis popsané v této příručce. Některé úkony údržby a opravy mohou provádět pouze vyškolení a kvalifikovaní odborníci. Viz pokyny v části Údržba.

Všechny ochranné kryty a rukojeti musí být před zahájením práce upevněny. Ujistěte se, že koncovka zapalovacího kabelu a zapalovací kabel jsou neporušené, aby se zabránilo nebezpečí úrazu elektrickým proudem.

Uživatel stroje je povinnen dohlédnout na to, aby se během práce nevyskytovala v okruhu 15 m žádná osoba nebo zvíře. Pokud na stejném pracovišti pracuje více uživatelů, musí být udržována bezpečnostní vzdálenost nejméně dvakrát výška stromu, ale ne méně než 15 m.

Před použitím stroje provedte celkovou kontrolu (viz plán údržby).

VÝSTRAHA! Tento stroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Pro snížení rizika vážného či smrtelného poranění doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím stroje s lékařem a s výrobcem implantovaného lékařského přístroje.

VÝSTRAHA! Spouštění motoru v uzavřeném nebo špatně větraném prostoru může způsobit smrt udušením nebo otravou oxidem uhelnatým.

VÝSTRAHA! Nenechte nikdy děti používat stroj nebo se zdržovat v jeho blízkosti. Jelikož je stroj vybaven vypínačem se zpětným pérováním a k jeho nastartování je třeba nízká rychlost a malý tlak na startovací rukověť mohou i děti za určitých okolností mít tu sílu, které je třeba k nastartování stroje. Tím může dojít k nebezpečí vážného úrazu. Proto vždy sejměte rozbušku není-li stroj pod dohledem.

Osobní ochranné pomůcky

UPOZORNĚNÍ!

Lesní křovinořez, křovinořez a vyžínač použitý nesprávně nebo nepozorně se může stát nebezpečným nástrojem, který může způsobit vážné nebo i smrtelné zranění uživatele nebo někoho jiného. Je nesmírně důležité přečíst si a porozumět obsahu tohoto návodu k používání.

Při každém použití stroje je nutné používat schválené osobní ochranné pomůcky. Osobní ochranné pomůcky nemohou vyloučit nebezpečí úrazu, ale sníží míru poranění v případě, že dojde k nehodě. Požádejte svého prodejce o pomoc při výběru správného vybavení.

VÝSTRAHA! Je nutné dát vždy pozor na výstražné signály nebo volání, používáte-li ochranu sluchu. Sejměte vždy ochranu sluchu ihned po zastavení motoru.

OCHRANNÁ PŘILBA

Ochranná přilba tam kde je nebezpečí padajících předmětů

OCHRANA SLUCHU

Použijte ochranu sluchu s dostatečným tlumicím účinkem.

OCHRANA OČÍ

Použijte vždy schválenou ochranu očí. Použijete-li vizír je nutno použít i schválené ochranné brýle. Schválené ochranné brýle jsou takové, které odpovídají standardu ANSI Z87.1 pro USA nebo EN 166 pro státy EU.

V případě potřeby použijte rukavice, např. při montáži řezného vybavení.

PRACOVNÍ OBUV

Používejte pevnou neklouzavou obuv.

PRACOVNÍ ODĚV

Používejte oděv z pevné látky a vyhněte se přiliš volným částem oděvu, které mohou být zachyceny křovinami nebo větverni. Používejte vždy dlouhé silné kalhoty. Nepoužívejte šperky, krátké kalhoty nebo sandály a nepracujte bosi. Upravte si účes tak, aby vám vlasy nevisely pod ramena.

LÉKÁRNIČKA PRVNÍ POMOCI

Vždy mějte po ruce soupravu pro poskytování první pomoci.

Bezpečnostní vybavení stroje

Tato část popisuje bezpečnostní vybavení stroje, jeho účel a způsob, kterým by se měla provádět kontrola a údržba, aby byla zajištěna jeho správná funkce. Pokud chcete zjistit, kde je toto vybavení na stroji umístěno, prostudujte si část Co je co?

Životnost stroje se může zkracovat a riziko úrazů zvyšovat, jestliže se údržba stroje neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obraťte se na nejbližší servisní dílnu.

UPOZORNĚNÍ!

Servis a opravy stroje vyžadují speciální odborné školení. To platí zejména pro bezpečnostní vybavení stroje. V případě, že by stroj nevyhověl při některé z niže uvedených kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli z našich výrobků, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám stroj prodal, neposkytuje servisní práce, požádejte jej o adresu naší nejbližší servisní opravny.

VÝSTRAHA! Nikdy nepoužívejte stroj, jehož bezpečnostní vybavení je poškozené! Kontrolu a údržbu bezpečnostního vybavení stroje je nutno provádět podle postupů uvedených v této části textu. V případě, že by stroj nevyhověl při jakékoli z těchto kontrol, je nutno vyhledat autorizované servisní středisko a nechat závadu odstranit.

Pojistka páčky plynu má za účel zabránit neúmyslnému přidání plynu. Po stisknutí pojistky (A) (např. když uchopíte rukojeť) se uvolní páčka plynu (B). Když rukojeť pustíte, páčka plynu i pojistka páčky plynu se vrátí do původní polohy. Tento pohyb je zajištován dvěma nezávislými vratnými pružinami. Toto uspořádání zabezpečí, že se páčka plynu automaticky zajistí v poloze, při které běží motor ve volnoběžných otáčkách.

Zkontrolujte, zda pri uvolnění pojistky páčky plynu zapadne páčka plynu do polohy, pri které je motor ve volnoběžných otáčkách.

Stiskněte pojistku páčky plynu a zkontrolujte, zda se po uvolnění vrátí do své výchozí polohy.

Zkontrolujte, zda se páčka plynu a její pojistka volně pohybují a zda jejich vratné pružiny fungují správně.

Viz pokyny pod rubrikou Start. Nastartujte stroj a dejte plný plyn. Uvolněte regláž plynu a přesvědčte se o tom, že se řezné vybavení zastavilo a stojí v klidu. Pokud se po převedení regláže plynu do polohy volnoběhu řezné vybavení nadále otáčí, je nutné prověřit serízení chodu na volnoběh na karburátoru. Viz pokyny pod rubrikou Technická údržba.

Stop spínač (vypínač zapalování)

Pomocí vypínače zapalování se vypíná motor.

Nastartujte motor a zkontrolujte, zda se motor zastaví při přesunutí vypínače zapalování do vypnuté polohy.

Kryt řezného vybavení

Účelem tohoto krytu je zamezit odlétávání odhozených předmětů směrem k uživateli. Kryt zabráni také přímému kontaktu uživatele s řezným vybavením.

Zkontrolujte, zda kryt není poškozen ani nemá trhlinky. Byl-li kryt vystaven úderu nebo má trhlinky je nutno jej vyměnit.

Používejte vždy pouze doporučený kryt k danému reznému vybavení. Viz kapitolu Technické údaje.

VÝSTRAHA! Za žádných podmínek nepracujte se strojem, pokud není řezné vybavení opatřeno schváleným bezpečnostním krytem. Viz kapitolu Technické údaje. Používání nesprávného nebo vadného krytu může způsobit vážné zranění.

Tlumič výfuku

Tlumič výfuku je určen k omezení úrovně hluku na minimum a k usměrnění výfukových plynů směrem od uživatele. Tlumič zvuku s katalyzátorem slouží navíc ještě ke snížení obsahu škodlivin ve výfukových plynech.

V zemích s teplým a suchým podnebím je nebezpečí vzniku požáru zvýšeno. Z toho důvodu opatřujeme některé tlumiče zvuku lapačem jisker v podobě sítky. Zkontrolujte, zdali je tlumič zvuku na vašem stroji vybaven takovou sítkou.

U tlumičů výfuku je velmi důležité, aby se uživatel řídil pokyny pro kontrolu a údržbu stroje.

Nikdy nepoužívejte stroj, který má poškozený tlumič výfuku.

Pravidelně kontrolujte, zda je tlumič výfuku bezpečně upevněn k zařízení.

Pokud je tlumič výfuku na stroji vybaven lapačem jisker, musí se sítko lapače pravidelně čistit. Ucpané sítko lapače způsobuje přehřátí motoru a může vést k vážnému poškození stroje.

VÝSTRAHA! Tlumič zvuku s katalyzátorem je během provozu i po zastavení velmi horký. To platí i při volnoběhu. Při dotyku může dojít k popáleninám pokožky. Dejte pozor na nebezpečí požáru!

OBECNÁ BEZPEČNOSTNÍ OPATŘENÍ

VÝSTRAHA! Vnitřní prostor tlumiče výfuku obsahuje chemikálie, které mohou způsobit rakovinu. V°případě poškození tlumiče výfuku se vyvarujte se kontaktu s°těmito částmi.

VÝSTRAHA! Mějte na mysli že:

Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zažehnout požár. Nikdy nestartujte zařízení uvnitř budovy nebo v blízkosti hořlavých materiálů!

Řezný mechanismus

Tato část popisuje způsob volby řezného mechanismu a jeho údržby s těmito cíli:

• Snížit nebezpečí zpětného rázu.
• Dosáhnout maximálního řezného výkonu.
• Prodloužit životnost řezného mechanismu.

UPOZORNĚNÍ!

Používejte výhradně řezné vybavení spolu s krytem námi doporučeným! Viz kapitolu Technické údaje.

Viz pokyny pro řezné vybavení, kde se uvádí správný způsob navíjení žací struny a volby správného průměru struny.

VÝSTRAHA! Než přistoupíte k práci na řezném vybavení, zastavte vždy motor. Vybavení pokračuje v otáčení i po puštění regláže plynu. Ujistěte se, že se řezné vybavení úplně zastavilo a sejměte kabel ze svíčky zapalování než přistoupíte k práci s vybavením.

VÝSTRAHA! Nesprávné řezné vybavení zvyšuje nebezpečí úrazu.

Strunová hlava

UPOZORNĚNÍ!

Vždy se ujistěte, že je žací struna navinuta na cívce pevně a stejnoměrně, v opačném případě dochází ke zdraví škodlivým vibracím ve stroji.

- Používejte pouze doporučené strunové hlavy a žací struny. Tyto jsou vyzkoušeny výrobcem tak, aby vyhovovaly určité velikosti motoru. To je mimořádné důležité, používáte-li plnoautomatickou strunovou hlavu. Používejte výhradně doporučené řezné vybavení. Viz kapitolu Technické údaje.

• Všeobecně vyžaduje menší stroj malou strunovou hlavu a naopak. Je to proto, že při odstranění trávy pomocí žací struny musí motor vymrštit strunu radiálně od strunové hlavy a přitom překonávat odpor sekaného travního porostu.
• Délka žací struny je také důležitá. Delší žací struna vyžaduje výkonnější motor než krátká struna stejného průměru.
• Dbejte na to, aby nůž na krytu vyžínače nebyl poškozen. Je určen k seřezávání struny na správnou délku.
• Aby bylo dosaženo vyšší životnosti žací struny, Ize ji na pár dnů namočit do vody. To způsobí, že se žací struna ztuží a déle vydrží.

Montáž obloukového držadla

- Zacvakněte obloukové držadlo na trubku hřídele. Povšimněte si, že obloukové držadlo je nutno připevnit mezi šipkami vyznačenými na trubce hřídele.

- Připevněte rukojeť pomocí šroubu, svěrací podložky a křídlové matice dle obrázku. Utáhněte křídlovou matici.

Montáža demontáz dvoudílné trubky hřídele

Montáž:

- Povolte spojku otočením knoflíku.

- Vyrovnejte zarážku nástavce (A) s otvorem na spojce (B).

- Zasuňte nástavec do spojky, až zacvakne na své místo.

- Před použitím stroje knoflík pevně utáhněte.

- Povolte spojku otočením knoflíku (alespoň 3 krát).

- Stiskněte a podržte tlačítko (C). Pevně držte konec motoru a vytáhněte nástavec rovně ze spojky.

Montáž řezacího vybavení

VÝSTRAHA! Za žádných podmínek nepracujte se strojem, pokud není řezné vybavení opatřeno schváleným bezpečnostním krytem. Viz kapitolu Technické údaje. Používání nesprávného nebo vadného krytu může způsobit vážné zranění.

Montáž krytu strunové hlavy a strunové hlavy (T22LS)

- Nasad'te kryt vyžínače (A) určený k práci se strunovou hlavou. Zahákněte kryt vyžínače/kombinovaný kryt do držáku na trubce hřídele a zajistěte šroubem (L).

• Namontujte hnaný kotouč (B) na výchozí osu.
• Pootáčejte hřídelem kotouče až jeden z otvorů v hnaném kotouči souhlasí s odpovídajícím otvorem v tělese ozubeného převodu.
• Zasuňte jistící čep (C) do otvoru tak, aby byla osa připojena.
• Našroubujte strunovou hlavu/plastikové nože (H) proti směru otáčení.

• Demontáž se provádí v obráceném sledu.

- Připevněte kryt dle obrázku. Řádně utáhněte.

- Nasadte prachovku na hřídel. Matice musí být zcela kryta prachovkou.

• Přidržte prachovku francouzským klíčem, aby bylo zabráněno otáčení ohebného hřídele.
• Našroubujte sekací hlavu na hřídel.

Bezpečnost při manipulaci s palivem

Stroj nikdy nestartujte:

1 Pokud jste jej při tankování polili palivem. Je třeba všechno rozlité palivo setřít a nechat palivo se vypařit.
2 Jestliže jste potřísnili palivem sebe nebo oděv, převlékněte se. Omyjte ty části těla, které byly v kontaktu s palivem. Použijte mýdlo a vodu.
3 Jestliže ze stroje uniká palivo. Pravidelně kontrolujte těsnost uzávěru palivové nádrže a přívodů paliva.

Přeprava a přechovávání

• Stroj i palivo je třeba přechovávat a přepravovat tak, aby se eventuální ucházející palivo a benzínové výpary nedostaly do kontaktu s jiskrami nebo otevřeným ohněm, například od elektrických strojů, elektrických motorů, elektrických spínačů/vypínačů, tepelných kotlů apod.
• Palivo je vždy třeba přechovávat a přepravovat v nádobách, určených a schválených výhradně k tomuto účelu.
• Před uložením stroje na delší dobu je nutno vyprázdnit nádržku na palivo. Zjistěte na vaší nejbližší benzínové čerpací stanici, kam lze odevzdat zbylé palivo.
• Před odstavením na delší dobu se ujistěte, že je stroj čistý a je zajištěn kompletním servisem.
• Během přepravy a přechovávání stroje musí být řezné vybavení vždy opatřeno přepravním krytem.
• Zajistěte stroj během přepravy.
• Abyste se vyhnuli nezamýšlenému nastartování motoru je nutno vždy odstranit rozbušku při dlouhodobém přechovávání, nemáte-li dohled nad strojem a přech druzích servisních prací.

VÝSTRAHA! Dbejte zvýšené opatrnosti při manipulaci s palivem. Mějte na paměti nebezpečí požáru, exploze nebo vdechování benzínových výparů.

Palivo

VAROVÁNÍ! Stroj je vybaven dvoudobým motorem a při jeho provozu se musí vždy použít směs benzínu a oleje pro dvoudobé motory. Aby se zaručilo správné složení směsi, je velmi důležité přesně odměřovat množství přidávaného oleje. Když mícháte malá množství paliva, i malé nepřesnosti mohou výrazně ovlivnit poměr směsi.

VÝSTRAHA! Palivo a výpary paliva jsou velmi hořlavé a jsou zdraví škodlivé při jejich vdechnutí a kontaktu s pokožkou. Bud’te proto opatrní při zacházení s palivem a dbejte na to, aby byla v místě zacházení s palivem dobrá ventilace.

Benzín

VAROVÁNÍ! Vždy používejte kvalitní směs benzínu a oleje s minimálním oktanovým číslem 90 (RON). Pokud je váš stroj vybaven katalyzátorem (viz kapitola Technické údaje), vždy používejte kvalitní směs bezolovnatého benzínu a oleje. Olovnatý benzín by způsobil zničení katalyzátoru.

Tam, kde je k dostání benzín, uzpůsobený pro životní prostředí, tzv. akrylátový benzín, použijte tento benzín.

Palivo smíchané s etanolem, je možné použít E10 (max. 10% podíl etanolu). Použití směsí s etanolem s vyšším obsahem než u E10 může vytvořit systém se slabým spalováním, což může způsobit poškození motoru.

• Nejnižší doporučené oktanové číslo je 90 (RON). Pokud použijete do motoru benzín s oktanovým číslem menším než 90, může dojít k tzv. klepání motoru. Výsledkem je vysoká teplota motoru, která může být příčinou jeho vážného poškození.
• Při dlouhodobé práci v režimu vysokých otáček se doporučuje používat benzín s vyšším oktanovým číslem.

Olej pro dvoudobé motory

• Abyste dosáhli co nejlepších výsledků a výkonu, používejte olej pro dvoudobé motory Universal, Universal powered by McCULLOCH, který je vyráběn speciálně pro naše vzduchem chlazené dvoudobé motory.
• Nikdy nepoužívejte olej pro dvoudobé motory chlazené vodou, někdy také nazývaný olej pro lodní motory (tzv. TCW).
• Nikdy nepoužívejte olej určený pro čtyřdobé motory.
• Olej nízké kvality nebo příliš bohatá směs oleje a paliva může ohrozit funkčnost katalyzátoru a zkrátit jeho životnost.
• Poměr směsi
  1:50 (2%) s olejem pro dvoudobé motory Universal, Universal powered by McCULLOCH.
  1:33 (3%) s ostatními oleji určenými pro dvoudobé motory chlazené vzduchem, klasifikovanými pro JASO FB/ISO EGB.

Benzín, litrů	Olej pro dvoudobé motory, litrů
	2% (1:50) 3% (1:33)
5 0,10 0,15
10 0,20 0,30
15 0,30 0,45
20 0,40 0,60

Míchání směsi

• Vždy míchejte benzín a olej v čisté nádobě určené na pohonné hmoty.
• Míchání začněte vždy nalitím poloviny dávky benzínu. Potom přidejte celou dávku oleje. Směs paliva dobře promíchejte (protřepejte). Přidejte zbývající polovinu dávky benzínu.
• Směs paliva před nalitím do palivové nádrže zařízení důkladně promíchejte (protřepejte).

• Nemíchejte větší dávku paliva než na jeden měsíc dopředu.
• Pokud po delší dobu stroj nepoužíváte, vyprázdněte a vyčistěte palivovou nádrž.

VÝSTRAHA! Tlumič katalyzátoru se bzhem používání a po nzm rychle zahřeje. A to i při volnobzhu. Při práci v blízkosti hořlavých materiálů či výparů hrozí nebezpečí vzniku požáru.

Plnění paliva

VÝSTRAHA! Při této činnosti hrozí nebezpečí požáru, které můžete snížit, když budete dodržovat následující opatření:

Palivo míchejte a nalévejte venku, mimo dosah jisker a plamenů.

V blízkosti nádrží s palivem nekuřte a neumístujte horké předměty.

Před doplňováním paliva vždy vypněte motor.

Před doplněním paliva motor vypněte a nechte jej po několik minut zchladnout.

Před doplňováním paliva otvírejte uzávěr nádrže pomalu, aby se mohl zvolna uvolnit přetlak.

Po doplnění paliva pečlivě uzavřete uzávěr palivové nádrže.

Nikdy nestartujte motor stroje v prostoru doplňování a zdroje paliva.

• Používejte nádoby na palivo s plnícím hrdlem s ochrannou proti přeplnění.
• Pokud jste jej při tankování polili palivem. Je třeba všechno rozlité palivo setřít a nechat palivo se vypařit.
• Očistěte víčko nádržky na palivo a jeho okolí. Nečistoty v nadržce na palivo zaviní provozní poruchy.
• Dbejte na to, aby palivo bylo důkladně promíseno tím, že nádobu s benzínem před tankováním protřepete.

Kontrola před startem

- Zkontrolujte strunovou hlavu a kryt vyžínače, zda nejsou poškozeny nebo nemají trhlinky. Vyměňte strunovou hlavu nebo kryt vyžínače, byly-li vystaveny úderu nebo mají-li trhlinky.

• Nikdy nepracujte se strojem bez bezpečnostního krytu nebo je-li tento kryt poškozen.
• Všechny poklopy musí být před spuštěním stroje správně namontovány a bez závad.

Startování a vypínání

VÝSTRAHA! Před spuštěním stroje musí být namontován kryt spojky s trubkou hřídele, jinak je nebezpečí uvolnění spojky a tím i úrazu.

Nikdy nestartujte motor stroje v prostoru doplňování a zdroje paliva. Umístěte stroj na pevný podklad. Přesvědčte se, že se řezné vybavení nedostane do styku s cizími předměty.

Dbejte, aby se v pracovním prostoru nenacházely nepovolané osoby, mohlo by dojít k vážnému úrazu. Bezpečnostní vzdálenost je 15 m.

Startování

Benzínové čerpadlo: Zmáčněte několikrát gumovou membránu benzínového čerpadla, až dojde k naplňování prostoru pod membránou palivem. Membrána nemusí být plná.

VÝSTRAHA! Při startování motoru s ovladačem sytiče v poloze sycení se začne řezné ústrojí ihned otáčet.

Přitiskněte celý stroj k zemi levou rukou (POZOR! Ne nohou!). Uchopte pravou rukou startovací rukojet' a zvolna vytáhnete startovací lanko až pocítíte odpor (v této chvíli došlo k zaskočení západek ve startovacím mechanizmu) a potom rychle a silně za lanko zatahejte. Nikdy nemotejte startovací lanko kolem ruky.

Jakmile motor začíná naskakovat, je třeba ihned vrátit regláž sytiče do výchozí polohy a pokračovat ve spouštění až motor naskočí. Po nastartování motoru dejte plný plyn, přičemž se automaticky vypojí plyn startu.

VAROVÁNÍ! Nevytahujte celou délku lanka startéru, nepouštějte startovací madlo a nenechávejte plně vytažené lanko samovolně navíjet. To by mohlo stroj poškodit.

Zastavte motor vypnutím zapalování.

VAROVÁNÍ! Vypínač se automaticky vrátí do výchozí polohy. Abyste se při montáži, kontrole a/nebo údržbě vyhnuli nezamýšlenému nastartování je nutno vždy odejmout rozbušku od zapalovací svíčky.

PRACOVNÍ POSTUP

Obecné pracovní pokyny

UPOZORNĚNÍ!

V tomto oddíle jsou uvedena základní pravidla bezpečnosti práce s vyžinačem.

Dostanete-li se do situace, kdy pocítíte jakoukoliv pochybnost co do práce s vybavením, požádejte o radu odborníka. Spojte se s vaším prodejcem nebo servisem.

Nepoužívejte vybavení, necítíte-li se dostatečně kvalifikováni.

Před použitím stroje je nutné, abyste pochopili rozdíl mezi prořezáváním lesa, prořezáváním trávy a vyžínáním trávy.

Základní bezpečnostní pravidla

1 Sledujte své okolí:

• Abyste zabezpečili, že žádní lidé, zviřata ani nic jiného nemůže ovlivnit vaši kontrolu nad strojem.
• Zajištění, že se ani osoby ani zvířata nemohou dostat do kontaktu s řezným vybavením nebo s předměty řezným vybavením odmrštěnými.
• VAROVÁNÍ! Nikdy nepracujte se strojem, nemáte-li možnost přivolat pomoc v případě nehody.
  2 Zkontrolujte pracovní prostor. Odstraňte veškeré volné předměty, jako jsou kameny, střepy, hřebíky, ocelové dráty, šňury apod., které by mohly být odmrštěny nebo zachyceny řezným zařízením.
  3 Nepoužívejte motorový foukač za špatného počasí, jako např. v husté mlze, prudkém dešti, silném větru, silném mrazu apod. Práce za chladného počasí je únavná a často s sebou nese zvýšené nebezpečí, jako např. kluzkou půdu, nepředvídatelný směr pádu poraženého stromu apod.
  4 Ujistěte se, že se můžete volně pohybovat a bezpečně stát. Zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve, jámy, příkopy apod.), pro případ, že by bylo nutné se rychle přesunout. Zvláštní pozornost věnujte práci ve svažitém terénu.

5 Držte dobře rovnováhu a stůjte pevně. Nenatahujte se příliš daleko. Neustále pevně stůjte a držte rovnováhu.
6 Vždy držte stroj oběma rukama. Stroj držte po své pravé straně. Všechny části těla udržujte mimo dosah horkých povrchů. Všechny části těla udržujte mimo dosah rotujícího vyžínacího nástavce.

7 Řezné zařízení udržujte pod úrovní pasu.
8 Před přemístěním stroje musí být motor vypnutý.
9 Nikdy neodkládejte stroj, který je v chodu, aniž byste jej měli pod plnou kontrolou.

VÝSTRAHA! Ani uživatel stroje ani jiná osoba se nesmí pokoušet odstranit pořezaný materiál během rotace motoru nebo řezacího vybavení, protože toto může způsobit vážný úraz.

Než odstraníte materiál, který se namotal kolen osy kotouče, zastavte motor a řezací vybavení, jinak je nebezpečí úrazu. Kolmý ozubený převod může být během provozu i chvíli po jeho skončení horký. Při doteku je nebezpečí úrazu popálením.

VÝSTRAHA! Varování před odmrštěnými předměty. Použijte vždy schválenou ochranu očí. Nikdy se nenahýbejte nad kryt řezacího vybavení. Kameny, nečistota atd. mohou být odmrštěny do očí a mohou způsobit oslepnutí nebo vážné zranění.

Držte nepovolané osoby mimo pracovní plochu. Děti, zvířata, diváci a pomocníci se musí nacházet mimo bezpečnostní zónu 15 m od stroje. Jakmile se někdo blíží okamžitě stroj vypněte. Nikdy neotáčejte strojem aniž byste nejprve zkontrolovali směrem vzad, že se nikdo nenachází v bezpečnostní zóně.

PRACOVNÍ POSTUP

Hlavní principy činnosti

Po provedení každého pracovního úkonu nechte motor jít na volnoběh. Je-li motor po delší dobu v chodu nezatižený a na plný plyn je nebezpečí jeho vážného poškození.

VÝSTRAHA! Někdy dojde k uváznutí větví nebo trávy mezi krytem a řezným vybavením. Při čištění vždy vypněte motor.

VÝSTRAHA! Nadměrné vystavení vibracím může u osob se zhoršenou funkcí krevního oběhu vést k poruchám oběhového nebo nervového systému. V případě, že byste pocítili příznaky obtíží způsobených nadměrným vystavením vibracím, obraťte se na svého lékaře. Mezi tyto příznaky může patřit znecitlivění některých částí těla, ztráta citu v rukou, brnění, píchání, bolest, ztráta síly, změna barvy nebo stavu kůže. Tyto příznaky se normálně objevují na prstech, rukou a zápěstích. Riziko se může zvýšit při nízkých teplotách.

Vyžínání trávy strunovou hlavou

Vyžínání

- Držte strunovou hlavu těsně nad úrovní terénu a pod úhlem. Vlastní práci provádí konec žací struny. Nechte žací strunu pracovat vlastní rychlostí. Netlačte žací strunu do materiálu, který chcete odstranit.

• Struna je schopna lehce seřezávat trávu i plevel u zdí, plotů, stromů a záhonů, avšak může také poškodit citlivou kůru stromů a keřů a také sloupky plotů.
• Snížte nebezpečí poškození vegetace zkrácením žací struny na 10–12 cm a snížením počtu otáček motoru.

Oškrabování

- Technika oškrabování odstraní veškerou nežádoucí vegetaci. Držte strunovou hlavu těsně nad zemí, lehce nakloněnou. Nechte konec žací struny narážet na zem

kolem stromů, sloupů, soch apod. POZOR! Tato technika zvyšuje opotřebování žací struny.

• Struna se opotřebovává rychleji a častěji je nucena se vysouvat při práci proti kamenům, cihlám, betonu, kolem kovových plotů apod., ve srovnání s prací mezi stromy a dřevěnými zahradními ploty.
• Při vyžínání a oškrabování nepoužijte chod na plný plyn (80%), držte plyn o něco nižší, aby se prodloužila životnost žací struny a snížilo se opotřebení strunové hlavy.

Sekání trávy

- Vyžínač je ideální k sekání na takových místech, která jsou nesnadno přístupná při použití normální sekačky. Během sekání držte žací strunu rovnoběžně s povrchem terénu, Netlačte strunovou hlavu k zemi, toto poškozuje jak trávník, tak i nářadí.

- Vyhnešte se trvalému doteku strunové hlavy se zemí během normálního sekání. Stálý kontakt může vést k poškození a rychlému opotřebení strunové hlavy.

Zametání

- Ventilační účinek otáčející se žací struny může být využit k rychlému a snadnému čištění. Udržujte strunu rovnoběžně nad zametaným úsekem a pohybujte celým strojem sem a tam.

- Při sekání a smetání použijte plný plyn, abyste dosáhli dobrého výsledku.

ÚDRŽBA

Karburátor

Nastavení volnoběžných otáček

Před zahájením seřizovacích prací dbejte na to, aby byl vzduchový filtr čistý a opatřen krytem.

Seřizujte nastavení otáček volnoběhu v případě potřeby šroubem volnoběhu T. Otáčejte nejprve šroubem T ve směru hodinových ručiček až se řezné vybavení začne otáčet. Otáčejte poté šroubem proti směru hodinových ručiček až se řezné vybavení zastaví. Otáčky volnoběhu jsou správně nastaveny, běží-li motor pravidelně v každé pozici. Je nutno také mít vůli k tomu počtu otáček, při kterém se řezné vybavení začíná otáčet.

Doporučený počet otáček při volnoběhu je: Viz část Technické údaje.

VÝSTRAHA! Pokud nelze nastavit počet otáček volnoběhu tak, aby rezné vybavení zůstalo v klidu, je nutné se obrátit k prodejci/servisu. Nepoužívejte stroj, dokud není správně serízen nebo opraven.

Tlumič výfuku

VAROVÁNÍ! Některé tlumiče zvuku jsou vybaveny katalyzátorem. Informaci o vybavení stroje naleznete v kapitole Technické údaje.

Tlumič výfuku je určen ke snížení úrovně hluku a k usměrnění výfukových plynů směrem od uživatele. Výfukové plyny jsou horké a mohou obsahovat jiskry, které by mohly způsobit požár, pokud by byly nasměrovány proti suchému a hořlavému materiálu.

Některé tlumiče výfuku jsou vybaveny speciálním sítkovým lapačem jisker. Pokud vaše zařízení je opatřeno takovým typem tlumiče výfuku, měli byste jeho sítko čistit alespoň jednou za týden. Toto sítko vyčistíte nejlépe ocelovým kartáčem. U tlumiče zvuku bez katalyzátoru je zapotřebí sítku čistit a eventuálně vyměnit jednou tydně. U tlumiče zvuku s katalyzátorem je zapotřebí sítku kontrolovat a eventuálně čistit jednou měsíčně. Poškozenou sítku je nutno vyměnit. Často znečištěná sítka indikuje sníženou funkčnost katalyzátoru. Požádejte vašeho prodejce o provedení kontroly funkce katalyzátoru. Znečištěná sítka způsobuje přehřívání motoru a tím poškození válce a pístu.

VAROVÁNÍ! Nikdy nepracujte se strojem s poškozeným tlumičem zvuku.

VÝSTRAHA! Tlumič zvuku s katalyzátorem je během provozu i po zastavení velmi horký. To platí i při volnoběhu. Při dotyku může dojít k popáleninám pokožky. Dejte pozor na nebezpečí požáru!

Chladicí systém

Zařízení je vybaveno chladicím systémem, který zajištuje udržení co nejnižší provozní teploty.

Chladicí systém se skládá z následujících součástí:

1 Sání vzduchu v krytu startéru,
2 Chladicí žebra na válci,

Chladicí systém je zapotřebí čistit kartáčem jednou za týden, v případě náročných podmínek ještě častěji. Znečištěný nebo ucpaný chladicí systém má za následek přehřivání zařízení, což vede k poškození válce a pístu.

Zapalovací svíčka

Na stav zapalovací svíčky má nepříznivý vliv:

• Nesprávné seřízení karburátoru.
• Nesprávná palivová směs (příliš mnoho nebo špatný olej).
  • Znečištěný vzduchový filtr.

Tyto faktory přispívají k tvorbě usazenin na elektrodách zapalovací svíčky, které mohou následně vést k provozním problémům a obtižím při startování.

Pokud se snižuje výkon zařízení, je obtížné jej nastartovat či dochází k problémům při volnoběžných otáčkách, vždy, než přikročíte k dalším opatřením, nejprve zkontrolujte stav zapalovací svíčky. Jestliže je zapalovací svíčka znečištěná, vyčistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíčky 0,5 mm. Zapalovací svíčka by se měla vyměňovat po jednom měsící provozu nebo i častěji, pokud je to nutné.

VAROVÁNÍ! Vždy používejte doporučený typ zapalovacích svíček! Použití jiného typu zapalovacích svíček by mohlo poškodit píst či válec. Dbejte na to, aby svíčka měla tzv. radiové odrušení.

Dvoudílná trubka hřídele

Konec hnacího hřídele ve spodní polovině trubky hřídele musí být mazán mazivem vždy po 30 hodinách provozu. Při nedostatečném nebo nepravidelném mazání hrozí nebezpečí, že se konce hnacího hřídele (drážkovaný spoj) u dvoudílných modelů zadřou.

Vzduchový filtr je nutno pravidelně čistit od prachu a nečistot, jedině tak je možno odstranit:

• Poruchy karburátoru,
• Problémy při startování,
• Snížení výkonu motoru
  • Zbytečné opotřebení součástí motoru,
  • Nadměrnou spotřebu paliva.

Čistěte vzduchový filtr po každých 25 hodinách provozu nebo častěji, pracujete-li v silně prašném prostředí.

Čištění vzduchového filtru

Odmontujte kryt vzduchového filtru a filtr vyjměte. Properte jej v teplé mýdlové vodě. Před jeho zamontováním zpět do stroje je nutno filtr řádně vysušit.

Vzduchový filtr, který byl používán po delší dobu, již nelze dokonale vyčistit. Filtr se proto musí v pravidelných intervalech měnit za nový. Rovněž poškozený filtr je nutno vždy vyměnit.

Pokud pracujete se strojem v prašném prostředí je zapotřebí vzduchový filtr napustit olejem. Viz pokyny pod rubrikou Napouštění vzduchového filtru olejem.

Napouštění vzduchového filtru olejem

Použijte vždy olej pro filtry, art. č. 531 00 92–48. Olej pro filtry obsahuje ředidlo, které umožňuje rovnoměrné vsáknutí oleje do materiálu filtru. Proto se vyvarujte kontaktu s pokožkou

Vložte filtr do igelitového sáčku a polejte jej olejem. Promněte sáček, aby se olej rovnoměrně rozdělil. Filtr v sáčku vyždímejte a přebytečný olej vylejte před namontováním vzduchového filtru zpět do stroje. Nikdy nepoužívejte normální motorový olej. Ten svou tíhou prosákne filtrem a zůstane na dně.

Kolmý ozubený převod

Kolmý ozubený převod je výrobcem naplněn vhodným množstvím maziva. Přesto před použitím stroje zkontrolujte, zda je převod naplněn do 3/4 mazivem. Používejte speciální mazivo HUSQVARNA.

Toto mazivo zpravidla není nutné měnit s výjimkou případu, kdy bude celý převod podroben opravě.

Schema technické údržby

Níže je uveden seznam těch úkolů údržby, které je nutno provést na stroji. Většina bodů je popsana v kapitole Údržba. Uživatel smí provádět pouze takové údržbářské a servisní úkoly, které jsou popsány v tomto návodu k použití. Rozsáhlejší zásahy je nutno nechat provést autorizované servisní dílně.

Údržba Denní údržba		Týdenní údržba	Měsíční údržba
Očistěte stroj zvenku. X
Zkontrolujte, že zarážka regláže plynu a regláž plynu fungují bezpečně.	X
Prověřte činnost vypínače. X
Zkontrolujte, zda se řezné vybavení neotáčí při chodu motoru na volnoběh.	X
Vyčistěte vzduchový filtr. V případě potřeby ho vyměňte. X
Zkontrolujte, zda kryt není poškozen ani nemá trhlinky. Byl-li kryt vystaven úderu nebo má trhlinky je nutno jej vyměnit.	X
Zkontrolujte, zda strunová hlava není poškozena ani nemá trhlinky. V případě potřeby je nutno strunovou hlavu vyměnit.	X
Přesvědčte se, zda jsou matice a šrouby utažené. X
Zkontrolujte, zda neuniká palivo z motoru, nádrže nebo palivových hadiček.	X
Zkontrolujte startér a jeho lanko. X
Zkontrolujte, zda nejsou poškozeny antivibrační bloky. X
Očistěte svíčku zapalování zevně. Odmontujte ji a zkontrolujte vzdálenost elektród. Upravte vzdálenost na 0,5 mm nebo vyměňte svíčku. Dbejte na to, aby svíčka měla tzv. rádiové odrušení.		X
Očistěte chladicí systém stroje. X
Očistěte nebo vyměňte sítku lapače jisker na tlumiči zvuku (platí pouze pro tlumiče bez katalyzátoru).		X
Vyčistěte zevně karburátor a jeho okolí. X
Zkontrolujte, zda je kolm ý ozubený převod naplněn do 3/4 mazivem. V případě potřeby doplňte speciálním mazivem.		X
Zkontrolujte, že není palivový filtr znečištěn nebo palivová hadička popraskaná nebo zda nejsou jiné defekty. V případě nutnosti vyměňte.			X
Překontrolujte všechny elektrické kabely a konektory. X
Zkontrolujte spojku, pružiny spojky a buben spojky s ohledem na opotřebování. V případě nutnosti vyměňte v autorizované servisní dílně.			X
Vyměňte svíčku zapalování. Dbejte na to, aby svíčka měla tzv. rádiové odrušení.			X

TECHNICKÉ ÚDAJE

Technické údaje

T22LCS T22LS

Motor

Obsah válce, cm ³ 21,7 21,7

Vrtání válce, mm 32,0 32,0

Zdvih, mm 27 27

Otáčky chodu naprázdno, ot/min 2900 2900

Doporučené maximální vysoké otáčky chodu naprázdno, 7200 9100 ot/min

Obrátky výchozího hřídele, ot/min 7200 6700

Maximální výkon motoru dle ISO 8893, kW/ ot./min. 0,6/7800 0,6/7800

Tlumič zaběhnutý s katalyzátorem Ano Ano

Systém zapalování řízený počtem otáček Ne Ne

Systém zapalování

Zapalovací svíčka NGK CMR6A NGK CMR6A

Vzdálenost elektrod, mm 0,5 0,5

Palivový a mazací systém

Objem palivové nádrže, litr 0,3 0,3

Hmotnost

Hmotnost, bez paliva, bez řezného vybavení a krytu, kg 4,6 4,9

Emise hluku

(viz poznámka 1)

Hladina akustického výkonu, změřená dB(A) 103 105

Hladina akustického výkonu, zaručená L _WA dB(A) 103 104

Hladiny hluku

(viz poznámka 2)

Poměrná hladina tlaku zvuku u ucha uživatele, měřená dle EN ISO 11806 a ISO 22868, dB(A):

Vybaven strunovou hlavou (originální) 88 90

Úrovně vibrací

(viz poznámka 3)

Ekvivalentní hladiny vibrací (a _hv,eq ) v rukojetích, měřené podle norem EN ISO 11806 a ISO 22867, v m/s ²

Vybaven strunovou hlavou (originální), levá/pravá 4.22/3.49 3.79/3.12

Poznámka 1: Emise hluku do okolí naměřená jako efekt zvuku (L _WA ) dle direktivy ES 2000/14/ES. Uváděná hladina akustického výkonu pro stroj byla měřena s originálním řezacím vybavením, které generuje nejvyšší hladinu. Rozdíl mezi garantovaným a měřeným akustickým výkonem je v tom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření a rozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/EC.

Poznámka 2: Uváděná data pro ekvivalentní hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchylku) 1 dB (A).

Poznámka 3: Uváděná data pro ekvivalentní hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 1 m/s ² .

	Schválené příslušenství	Typ	Kryt řezného vybavení, art.č.
T22LS	Závit hřídele kotouče M10
	Strunová hlava	P25 (struna o 2,0 mm)	574 55 72-01
T22LCS	Závit hřídele kotouče M10
	Strunová hlava	P25 (struna o 2,0 mm)	574 61 31-01

TECHNICKÉ ÚDAJE

Pro uvedené modely se doporučují následující nástavce.

Schválené příslušenství Ref.číslo Používá se pro:
Nástavec s kultivátorem CAC 577 61 62-02 T22LCS, T22LS
Nástavec s foukačem BAC 577 61 62-03 T22LCS, T22LS
Nástavec se zarovnávačem okrajů trávníku EAC 577 61 62-04 T22LCS, T22LS
Nástavec s vyvětvovací pilou PAC 577 61 62-05 T22LCS, T22LS
Nástavec s plotostřihem HAC 967 17 64-01 T22LCS, T22LS

ES Prohlášení o shodě (Platí pouze pro Evropu)

Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel: [phone], tímto prohlašuje, že křovinořezy McCULLOCH T22LS a T22LCS, s výrobními čísly od roku 2013 dále (rok je zřetelně označen na typovém štítku a za ním následuje výrobní číslo), jsou ve shodě s požadavky SMĚRNICE RADY:

• ze 17. května 2006 „týkající se strojních zařízení“ 2006/42/EC
• ze dne 15. prosince 2004 "týkající se elektromagnetické kompatibility" 2004/108/EEC.
• ze dne 8. května 2000 "týkající se emise hluku do okolí" 2000/14/ES. Posouzení shody dle Přílohy V. Pro informaci ohledně emisí hluku viz kapitolu Technické údaje.

Byly uplatněny následující standardní normy: EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Švédsko, provedl nepovinné schválení typu firmě Husqvarna AB. Čísla certifikátů: SEC/11/2328, - T22LCS, SEC/11/2329, - T22LS

Certifikována je i shoda s Dodatkem V směrnice 2000/14/ES. Čísla certifikátů jsou: 01/164/080, - T22LCS, 01/164/079, - T22LS

Huskvarna, 19. dubna 2013

Per Gustafsson, ředitel vývoje (Autorizovaný zástupce společnosti Husqvarna AB a odpovědný za technickou dokumentaci.)

EXPLICATIA SIMBOLURILOR

Simboluri
