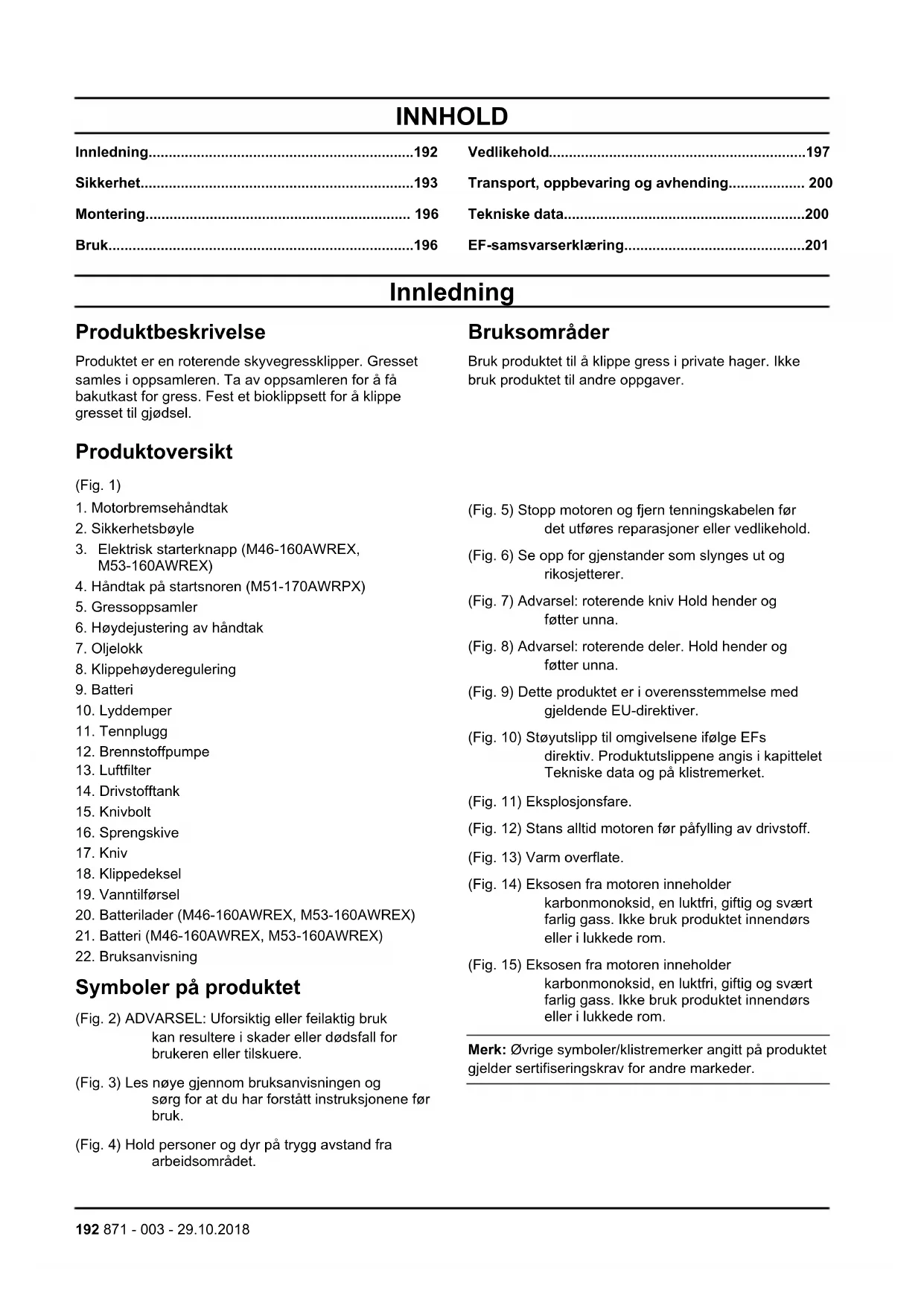

Innledning

Produktbeskrivelse

Produktet er en roterende skyvegressklipper. Gresset samles i oppsamleren. Ta av oppsamleren for å få bakutkast for gress. Fest et bioklippsett for å klippe gresset til gjødsel.

Produktoversikt

(Fig. 1)

1. Motorbremsehåndtak
2. Sikkerhetsbøyle
3. Elektrisk starterknapp (M46-160AWREX, M53-160AWREX)
4. Håndtak på startsnoren (M51-170AWRPX)
5. Gressoppsamler
6. Høydejustering av håndtak
7. Oljelokk
8. Klippehøyderegulering
9. Batteri
10. Lyddemper
11. Tennplugg
12. Brennstoffpumpe
13. Luftfilter
14. Drivstofftank
15. Knivbolt
16. Sprengskive
17. Kniv
18. Klippedeksel
19. Vanntilførsel
20. Batterilader (M46-160AWREX, M53-160AWREX)
21. Batteri (M46-160AWREX, M53-160AWREX)
22. Bruksanvisning

(Fig. 2) ADVARSEL: Uforsiktig eller feilaktig bruk kan resultere i skader eller dødsfall for brukeren eller tilskuere.

(Fig. 3) Les nøye gjennom bruksanvisningen og sørg for at du har forstått instruksjonene før bruk.

(Fig. 4) Hold personer og dyr på trygg avstand fra arbeidsområdet.

Bruksområder

Bruk produktet til å klippe gress i private hager. Ikke bruk produktet til andre oppgaver.

(Fig. 5) Stopp motoren og fjern tenningskabelen før det utføres reparasjoner eller vedlikehold.

(Fig. 6) Se opp for gjenstander som slynges ut og rikosjetterer.

(Fig. 7) Advarsel: roterende kniv Hold hender og føtter unna.

(Fig. 8) Advarsel: roterende deler. Hold hender og føtter unna.

(Fig. 9) Dette produktet er i overensstemmelse med gjeldende EU-direktiver.

(Fig. 10) Støyutslipp til omgivelsene ifølge EFs direktiv. Produktutslippene angis i kapittelet Tekniske data og på klistremerket.

(Fig. 11) Eksplosjonsfare.

(Fig. 12) Stans alltid motoren før påfylling av drivstoff.

(Fig. 13) Varm overflate.

(Fig. 14) Eksosen fra motoren inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass. Ikke bruk produktet innendørs eller i lukkede rom.

(Fig. 15) Eksosen fra motoren inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass. Ikke bruk produktet innendørs eller i lukkede rom.

Merk: ∅vrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for andre markeder.

ADVARSEL: Tukling med motoren opphever EU-type-godkjenningen til dette produktet.

Produktansvar

Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, hvis

• produktet er reparert på feil måte
• produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten
• produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• produktet ikke er reparert på et godkjent servicesenter eller av en godkjent aktør

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for føreren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.
• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.
• Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med McCulloch-forhandleren før du fortsetter.
• Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.

• Hold produktet rent. Sørg for at du kan lese skilt og merker.

• Ikke la en person bruke produktet med mindre du forsikrer deg om at de har lest og forstått innholdet i bruksanvisningen.

• Ikke la barn bruke produktet.
• Ikke la en person bruke produktet uten kunnskap om instruksjonene.
• Overvåk alltid personer med redusert fysisk eller mental kapasitet när de bruker produktet. En ansvarlig voksen må alltid være til stede.
• Ikke bruk produktet dersom du er trett eller syk eller under påvirkning av alkohol, andre rusmidler eller medisiner. Disse tingene har en negativ effekt på synet, vurderingsevnen og dømmekraften din.
• Ikke bruk produktet hvis det er defekt.
• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det.

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Fjern gjenstander som greiner, kvister og steiner fra området før du bruker produktet.
• Gjenstander som treffer skjæreutstyret, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produktet.
• Bruk aldri produktet i dårlig vær, for eksempel i tåke, regn, sterk vind, sterk kulde, eller ved fare for lyn. Det er slitsomt å bruke produktet i dårlig vær eller på fuktige eller våte steder. Dårlig vær kan forårsake farlige forhold, for eksempel glatt underlag.
• Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk av produktet.
• Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og grøfter. Høyt gress kan skjule hindringer.
• Det kan være farlig å klippe gress i skråninger. Ikke bruk produktet i skråninger som heller mer enn 15 grader.
• Bruk produktet på tvers av skråninger. Ikke gå opp og ned.
• Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten.

ADVARSEL: Les de fölgende advarslene før du bruker produktet.

• Bruk dette produktet bare til å klippe gressplener. Det er ikke tillatt å bruke det til andre formål.
• Bruk personlig verneutstyr. Se Personlig verneutstyr på side 194.
• Start aldri motoren i et lukket rom eller i nærheten av brennbart materiale. Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann.
• Ikke bruk produktet med mindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan løsne og forårsake personskade.
• Pass på at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan gjøre skade på bladet og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs.
• Hvis kniven treffer en gjenstand eller det oppstår kraftige vibrasjoner, må produktet stanses øyeblikkelig. Koble tenningskabelen fra tennpluggen. Kontroller produktet for skader. Reparer skader, eller la et autorisert serviceverksted utføre reparasjon.
• Du må aldri feste motorbremsehändtaket permanent til håndtaket när motoren startes.
• Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berører bakken eller andre gjenstander.
• Hold deg alltid bak produktet når du bruker det.
• La alle hjulene være på bakken og hold begge hender på håndtaket når du bruker produktet. Hold hender og føtter borte fra de roterende knivene.
• Unngå å vippe produktet opp mens motoren startes.
• Vær forsiktig når du trekker produktet bakover.
• Du må aldri løfte produktet når motoren startes. Hvis du må løfte produktet, må du først stoppe motoren og koble tenningskabelen fra tennpluggen.
• Ikke gå bakover när du bruker produktet.
• Stopp motoren när du går over områder uten gress, for eksempel gangveier av grus, stein og asfalt.
• Ikke løp med produktet när motoren er på. Du må alltid gå mens du bruker produktet.
• Stopp motoren før du endrer klippehøyde. Utfør aldri justeringer mens motoren er i gang.
• La aldri produktet være ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjæreutstyret ikke roterer.

Sikkerhetsinstruksjoner for drift

Personlig verneutstyr

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.
• Bruk hørselsvern hvis støynivået er høyere enn 85 dB.
• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.
• Bruk tykke langbukser.
• Bruk vernehansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.

Sikkerhetsutstyr på produktet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Ikke bruk produktet dersom sikkerhetsutstyret er defekt.
• Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt McCulloch-serviceverksted, dersom sikkerhetsutstyret er defekt.

Slik kontrollerer du klippedekselet

Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av kniven.
- Undersøk klippedekselet for å sikre at det ikke er noen skader, for eksempel sprekker.

Motorbremsehåndtak

Lyddemperen begrenser støynivået og sender avgassene bort fra brukeren.

ADVARSEL: Lyddemperen blir svært varm under og etter bruk, og når motoren går på tomgang. Vær forsiktig i nærheten av brannfarlige materialer og/eller avgasser for å unngå brann.

Slik kontrollerer du lyddemperen

- Kontroller lyddemperen regelmessig for å sikre at den er riktig montert og ikke skadet.

Drivstoffsikkerhet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Ikke start produktet hvis det er drivstoff eller motorolje på produktet. Fjern uønsket drivstoff/olje, og la produktet tørke.
• Skift klær umiddelbart hvis du söler drivstoff på klærne.
• Ikke få drivstoff på kroppen, det kan føre til personskade. Bruk såpe og vann for å fjerne drivstoff hvis du får drivstoff på kroppen.
• Ikke start produktet hvis motoren lekker. Kontroller motoren for lekkasjer med jevne mellomrom.
• Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.
• Ikke pust inn bensindamp, det kan føre til personskade. Pass på at det er tilstrekkelig luftstrøm.
• Du må ikke røyke i nærheten av drivstoff eller motoren.
• Ikke sett varme gjenstander i nærheten av drivstoff eller motoren.
• Ikke fyll på drivstoff när motoren er på.
• Kontroller at motoren er avkjølt før du fyller på drivstoff.
• Åpne tanklokket sakte og slipp ut trykket forsiktig før du fyller.
• Ikke fyll drivstoff på motoren innendørs. Utilstrekkelig luftstrøm kan føre til personskade eller død på grunn av kveling eller karbonmonoksidforgiftning.
• Trekk til drivstofflokket helt. Hvis drivstofflokket ikke er strammet, kan det utgjøre en risiko for brann.
• Flytt produktet minst 3 m fra stedet du fylte tanken før du starter det.
• Ikke fyll for mye drivstoff på tanken.

Batterisikkerhet

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Fare for elektrisk støt. Ikke la batteripolene komme i kontakt med nøkler, mynter, skruer eller andre metallgjenstander. Dette kan føre til kortslutning av batteriet.
• Oppbevar batteriene unna metallgjenstander, for eksempel spikre, mynter og smykker.

Sikker bruk av batteriladeren

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Fare for elektrisk støt eller kortslutning hvis sikkerhetsinstruksjonene ikke følges.
• Bruk en godkjent jordet stikkontakt som ikke er skadet.
• Ikke bruk andre ladere enn den som ble levert med produktet.
• Ikke prøv å demontere batteriladeren.
• Ikke bruk en defekt eller skadet batterilader.
• Kontroller regelmessig at strømledningen til batteriladeren ikke er skadet, og at det ikke er sprekker i den.
• Ikke løft batteriladeren etter strømledningen. For å koble laderen fra stikkontakten drar du i støpselet. Ikke dra i ledningen.
• Ikke bruk en skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan føre til brann eller elektrisk støt.
• Batteriladeren kan brukes av barn over 8 år og personer med nedsatte fysiske og mentale evner eller personer uten erfaring eller kunnskap hvis de får tilsyn eller instruksjoner om hvordan de bruker batteriladeren på en sikker måte, og forstår farene ved bruken. Barn skal ikke leke med batteriladeren. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.
• Ikke bruk batteriladeren i nærheten av brennbare materialer eller materialer som kan forårsake korrosjon. Batteriladeren må ikke tildekkes. Trekk ut støpselet til batteriladeren hvis det oppstår røyk eller brann.
• Bare lad batteriet innendørs på et sted med god luftsirkulasjon og beskyttet mot direkte sollys. Ikke lad batteriet i fuktige omgivelser.
• Batteriet må ikke lades ved temperaturer under 5°C.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Eksosen fra motoren inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass. Ikke start motoren innendørs eller i lukkede rom.
• Før du utfører vedlikehold på produktet, må du stoppe motoren og fjerne tenningskabelen fra tennpluggen.

• Bruk vernehansker när du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

• Tilbehør og endringer på produktet som ikke er godkjent av produsenten, kan føre til alvorlig personskade eller død. Ikke foreta endringer av produktet. Bruk bare tilbehør som er godkjent av produsenten.

• Hvis vedlikeholdet ikke utføres riktig og regelmessig, øker faren for personskade og skade på produktet.

• Bare utfør vedlikehold som beskrevet i denne brukerveiledningen. Alt annet vedlikehold må utføres av et godkjent McCulloch-serviceverksted.

• La et godkjent McCulloch-serviceverksted utføre service på produktet regelmessig.
• Skift ut alle skadde, slitte eller ødelagte deler.

Montering

Slik monterer du håndtaket

1. Still skruehullene på den nederste delen av håndtaket i linje med skruehullene i håndtaksenheten.
2. Monter skruene, skivene og knottene. (Fig. 17)
3. Trekk til knottene helt.
4. Bruk stroppene for å feste kablene til håndtaket. (Fig. 18)

Merk: Kontroller at spenningen i kablene ikke er for høy.

1. Hvis du vil stille inn høyden på håndtaket, må du løsne de nedre knottene, justere høyden på håndtaket og trekk til knottene helt. (Fig. 19)

Slik monterer du startsnoren (M51-170AWRPX)

1. Fest sløyfen for startsnoren og T-knotten. Ikke trekk til helt. (Fig. 20)
2. Hold motorbremsehåndtaket mot håndtaket.

3. Dra startsnoren langsomt ut, og før den inn i sløyfen for startsnoren. (Fig. 21)

4. Trekk til T-knotten. (Fig. 22)

Slik monterer du gressoppsamleren

1. Sett den øvre delen av gressoppsamleren på den nedre delen av gressoppsamleren.
2. Fest gressoppsamlerrammen med klemmene. (Fig. 23)
3. Løft det bakre dekselet.
4. Fest krokene på gressoppsamleren til den øverste kanten av chassiset. (Fig. 24)
5. Sett den nedre delen av gressoppsamleren inn i utkasterkanalen.

Slik monterer du finfordelingspluggen

1. Løft opp det bakre dekselet, og ta av gressoppsamleren.
2. Sett finfordelingspluggen inn i utkasterkanalen. (Fig. 25)

Bruk

Innledning

ADVARSEL: Før du bruker produktet, må du lese og forstå kapittelet om sikkerhet.

Før du bruker produktet

1. Les nøye gjennom bruksanvisningen, og sørg for at du har forstått instruksjonene.
2. Undersøk skjæreutstyret for å sikre at det er riktig festet og justert. Se Slik kontrollerer du skjæreutstyret på side 198.
3. Fyll drivstofftanken. Se Slik fyller du drivstoff på side 196.
4. Fyll oljetanken, og kontroller oljenivået. Se Slik kontrollerer du oljenivået på side 198.

Slik fyller du drivstoff

Bruk miljøbensin/alkylatbensin, hvis det er tilgjengelig. Hvis miljøbensin/alkylatbensin ikke er tilgjengelig, bruk blyfri bensin av god kvalitet eller blybensin med oktantall 90 eller høyere.

OBS: Ikke bruk bensin med et oktantall som er mindre enn 90 RON (87 AKI). Dette kan skade produktet.

1. Åpne drivstofflokket sakte for å slippe ut trykket.
2. Fyll langsomt med en bensinkanne. Hvis du söler drivstoff, kan du tørke det opp med en klut og la det som måtte være igjen, lufttørke.
3. Tørk rent rundt drivstofflokket.
4. Trekk til drivstofflokket helt. Hvis drivstofflokket ikke er strammet, kan det utgjøre en risiko for brann.
5. Flytt produktet minst 3 m fra stedet du fylte tanken før du starter det.

Slik regulerer du klippehøyden

Klippehøyden kan justeres i fem trinn.

1. Flytt spaken for klippehøyde bakover for å øke klippehøyden.
2. Flytt spaken for klippehøyde forover for å senke klippehøyden.

OBS: Ikke sett klippehøyden for lavt. Knivene kan treffe bakken hvis overflaten av plenen ikke er vannrett.

Starte produktet

• Bruk alltid en godt slipt kniv. En sløv kniv gir ujevnt resultat, og gressets klippeoverflate blir gul. En skarp kniv bruker også mindre energi enn en sløv kniv.
• Ikke klipp mer enn 1/3 av lengden på gresset. Klipp først med klippehøyden stilt høyt. Undersøk resultatet og senk klippehøyden til det aktuelle nivået. Hvis gresset er veldig langt, kjører du sakte og klipper to ganger om nødvendig.
• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen.

Vedlikehold

Innledning

ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet.

For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted.

Vedlikeholdsskjema

Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig.

For vedlikehold merket med * kan du se instruksjonene i Sikkerhetsutstyr på produktet på side 194.

Vedlikehold Daglig Ukentlig Månedlig
Slik utfører du en generell inspeksjon X
Kontroller oljenivået. X
Rengjør produktet. X
Kontroller skjæreutstyret. X
Kontroller klippedekselet*. X
Kontroller motorbremsehåndtaket*. X
Kontroller og juster driften (clutchvaieren). X
Kontroller lyddemperen*. X
Kontroller tennpluggen. X
Skift olje (første gang etter fem timers bruk og deretter etter hver fem-tiende times bruk).			X
Skift luftfilteret. X
Kontroller drivstoffsystemet. X

Slik utfører du en generell inspeksjon

- Kontroller at mutrene og skruene på produktet er trukket til.

Slik rengjør du produktet på utsiden

• Bruk en børste for å fjerne løv, gress og smuss.
• Kontroller at luftinntaket på toppen av motoren ikke er blokkert.
• Produktet må ikke rengjøres med høytrykksspyler.
• Hvis du bruker vann til å rengjøre produktet, må du ikke spyle vann direkte på motoren.

Slik rengjør du den indre overflaten av klippedekselet

1. Tøm drivstofftanken.
2. Plasser produktet på siden med lyddemperen ned.

OBS: Hvis produktet settes med luftfilteret ned, kan motoren bli skadet.

1. Spyl innsiden av klippedekselet med vann.

Slik kontrollerer du skjæreutstyret

ADVARSEL: For å hindre utilsiktet start må du fjerne tenningskabelen fra tennpluggen.

ADVARSEL: Bruk vernehansker når du utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

1. Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.
2. Sjekk om kniven er skadet eller sløv.

Merk: Kniven må balanseres etter at den er slipt. La et servicesenter slipe, skifte og balansere kniven. Hvis du

treffer en hindring som fører til at produktet stopper, må du skifte ut den skadde kniven. La serviceverkstedet vurdere om kniven kan slipes eller om den må skiftes ut.

1. Lås kniven med en trekloss. (Fig. 29)
2. Fjern knivbolten.
3. Fjern kniven.
4. Undersøk knivstøtten og knivbolten for å se om det finnes skader.
5. Undersøk motorakselen for å forsikre deg om at den ikke er bøyd.
6. Når du fester den nye kniven, må du peke de vinklede endene av kniven i retning av klippedekselet. (Fig. 30)
7. Kontroller at kniven er på linje med midten av motorakselen.
8. Lås kniven med en trekloss. Fest sprengskiven, og trekk til bolten og skiven med et moment på 45–60 Nm. (Fig. 31)
9. Trekk kniven rundt for hånd for å kontrollere at den roterer fritt.

ADVARSEL: Bruk-kraftige arbeidshansker. Kniven er svært skarp, og det er lett å kutte seg.

ADVARSEL: Motorolje er svært varm rett etter at motoren har stoppet. La motoren bli avkjølt før du tapper ut motorolje. Rengjør med såpe og vann hvis du søler motorolje på huden.

1. Bruk produktet til drivstofftanken er tom.
2. Fjern tenningskabelen fra tennpluggen.
3. Ta av oljetanklokket.
4. Sett en beholder under produktet for å samle opp olje.
5. Vipp produktet for å tappe av oljen fra tanken.
6. Fyll på ny motorolje av typen som anbefales i Tekniske data på side 200.
7. Kontroller oljenivået. Se Slik kontrollerer du oljenivået på side 198.

Merk: Du finner mer informasjon i brukerhåndboken for motoren.

Luftfilter

Et luftfilter som brukes i lang tid aldri bli fullstendig rent. Skift luftfilteret med jevne mellomrom.

Merk: Bytt alltid ut skadet luftfilter.

Slik rengjør du papirfilteret

1. Ta av luftfilterdekselet og fjern papirfilteret.
2. Slå filteret mot en jevn flate slik partiklene faller av.

OBS: Bruk ikke løsemidler eller trykkluft til å rengjøre papirfilteret.

1. Sett luftfilteret tilbake. Kontroller at luftfilteret er helt forseglet mot luftfilterholderen.
2. Sett luftfilterdekselet på plass.

Slik rengjør du skumplastfilteret

1. Ta av luftfilterdekselet og fjern skumplastfilteret.
2. Rengjør skumplastfilteret med såpe og vann.
3. Skyll skumplastfilteret i rent vann.
4. Klem ut vannet fra skumplastfilteret, og la det tørke.

OBS: Ikke bruk trykkluft. Det kan føre til skade på skumplastfilteret.

1. Smør skumplastfilteret med motorolje.
2. Trykk en ren klut mot skumplastfilteret for å fjerne overflødig olje.
3. Sett luftfilteret tilbake. Kontroller at luftfilteret er helt forseglet mot luftfilterholderen.
4. Sett luftfilterdekselet på plass.

Kontrollere tennpluggen

OBS: Bruk alltid anbefalt type tennplugg. Feil tennpluggtype kan føre til skade på produktet.

• Undersøk tennpluggen hvis motorens effekt er for lav, ikke er enkel å starte eller ikke fungerer riktig på tomgang.
• Følg disse instruksjonene for å redusere risikoen for uønsket materiale på tennpluggenes elektroder: a) Pass på at tomgangsturtallet er riktig justert. b) Pass på at drivstoffblandingen er riktig. c) Kontroller at luftfilteret er rent.
• Hvis tennpluggen er skitten, må du rengjøre den og samtidig kontrollere at elektrodeavstanden er riktig. Se Tekniske data på side 200. (Fig. 33)
• Skift tennpluggen när det er nødvendig.

Slik undersøker du drivstoffsystemet

• Undersøk drivstofflokket og pakningen til lokket for å sikre at det ikke er noen skader.
• Undersøk drivstoffslangen for å sikre at det ikke finnes lekkasjer. Hvis drivstoffslangen er ødelagt, må du la et serviceverksted skifte den ut.

Slik justerer du clutchvaieren

Hvis driften føles langsom, er det nødvendig å justere clutchvaieren.

1. Hvis du vil øke hastigheten, dreier du justeringsskruen mot urviseren.

Merk: Hvis driften er innkoblet når du ikke trekker i sikkerhetsbøylen, må du forlenge clutchvaieren.

1. For å forlenge clutchvaieren og redusere hastigheten vriir du justeringsskruen med klokken. (Fig. 34)

Hvis driften fremdeles føles langsom etter justeringen, må du la et godkjent serviceverksted skifte drivremmen.

Transport, oppbevaring og avhending

Transport og oppbevaring

• Før produktet skal settes til oppbevaring, må du ta ut batteriet.
• Før oppbevaring og transport av produktet og drivstoff, må du kontrollere at det ikke finnes lekkasjer eller gasser. Gnister eller åpen ild, for eksempel fra elektriske apparater eller varmekjeler, kan starte en brann.
• Bruk alltid godkjente beholdere for oppbevaring og transport av drivstoff.
• Tøm drivstofftanken før du setter produktet til oppbevaring over en lengre periode. Lever drivstoffet hos en returstasjon.
• Følg de spesifikke kravene på emballasje og etiketter for kommersiell transport, inkludert av tredjeparter og fraktleverandører.
• Kontakt en ekspert på farlig materiale før frakt av produktet. Følg alle gjeldende nasjonale forskrifter.
• Bruk tape på åpne terminaler när du plasserer batteriet i en pakke. Pakk batteriet stramt for å hindre bevegelse.
• Sørg for sikkert feste av produktet under transport for å unngå skader og ulykker.
• Hold batteriet og batteriladeren separert under oppbevaring.

• Oppbevar produktet på et låst sted for å hindre tilgang for barn eller personer som ikke er godkjent.

• Oppbevar produktet på et tørt og frostfritt sted.

• Batteriet må ikke oppbevares på steder der det kan forekomme statisk elektrisitet. Ikke oppbevar batteriet i en metallkasse.
• Følg lokale gjenvinningsbestemmelser og gjeldende regelverk.
• Kast alle kjemikalier, for eksempel motorolje eller drivstoff, på et servicesenter eller en returstasjon.
• Når produktet ikke lenger er i bruk, kan du sende det til en McCulloch-forhandler eller kaste det ved et returpunkt.

Kassering

Kassering av batteri og batterilader

Symboler på produktet eller emballasjen indikerer at produktet ikke skal håndteres som husholdningsavfall. Produktet må innleveres til et gjenvinningsanlegg som resirkulerer elektrisk og elektronisk utstyr.

Ved å sikre at produktet håndteres på riktig måte, kan du bidra til å motvirke potensielt negative virkninger på miljø og mennesker, som kan oppstå som følge av at produktet ikke avfallshåndteres på riktig måte. Kontakt det lokale renovasjonsvesenet eller forhandleren der du kjøpte produktet hvis du ønsker mer detaljert informasjon.

(Fig. 35)

Tekniske data

	M46-160AWREX M53	-160AWREX M51-170A	WRPX
Motor
Merke Briggs & Stratton Briggs & Stratton Honda	da
Volum, cm ^3	163 163 166
Hastighet, o/min. 2900 2900 2900
Nominell motoreffekt, kW ^81	2,5 2,5 3,4
Tenningssystem
Tennplugg Autolite 3924 Autolite 3924 BPR5ES	S
Elektrodeavstand, mm 0,5 0,5 0,5
Brennstoff-/smøresystem
Volum bensintank, liter 1.0 1.0 1.0
Volum oljetank, liter 0,47 0,47 0,47
Motorolje82	SAE 30 / SAE10W-30	SAE 30 / SAE10W-30	SAE 30 / SAE10W-30
Vekt
Med tomme tanker, kg 31 31 35,5
Støynivå83
Lydeffektnivå, mål dB (A) 94 97 95
Lydeffektnivå, garantert LWA dB (A) 95 98 96
Lydnivåer84
Lydtrykknivå ved brukerens øre, dB (A) 80 84	81
Vibrasjonsnivåer, ahveq85
Håndtak, m/s2	9,39 8,36 3,65
Skjæreutstyr
Klippehøyde, mm 30–80 30-90 30-90
Klippebredde, cm 460 530 510
Hode PX3 PX3 PX3
Artikkelnummer	5802592-02	5802584-02	5802585-02
Gressoppsamlerkapasitet, liter	50 60 60

EF-samsvarserklæring

Innholdet i EF-samsvarserklæringen

Vi, Husqvarna AB, SE 561 82 Huskvarna, SVERIGE, erklærer under eneansvar at dette produktet:
Beskrivelse Skyvegressklipper	med forbrenningsmotor
Merke McCulloch
Plattform/type/modell	M46-160AWREX, M53-160AWREX, M51-170AWRPX
Parti Serienummer datert 2017 og senere
fullstendig overholder følgende EU-direktiver og -forskrifter:
Direktiv/regulering Beskrivelse
2006/42/EF «angående maskiner»
2014/30/EU «angående elektromagnetisk kompatibilitet»
2000/14/EC, 2005/88/EC «angående utendørsstøy»
Harmoniserte standarder og/eller tekniske spesifikasjoner anvendt er som følger:I samsvar med direktivet 2000/14/EF, tillegg V står de oppgitte lydverdiene oppført i kapittelet om tekniske data i denne håndboken og i den signerte EF-samsvarserklæringen.Den medfølgende skyvegressklipperen med forbrenningsmotor samsvarer med det eksemplaret som undergikk undersøkelsen.

SPIS TREŚCI

Wstep....203
