РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ M51170AWRPX MCCULLOCH

20. Зарядно устройство за акумулатор

871 - 003 - 29.10.2018 19Приспособления за безопасност на

• Не зареждайте при температура под 5°

Прикрепете винтовете, шайбите и фиксаторите. (Фиг. 17)

4. Затегнете Т-образния фиксатор. (Фиг. 22)

фиксаторите. (Фиг. 23)

• Не мийте продукта с устройство за миене под високо налягане.

0,47 0,47 0,47 Моторно масло

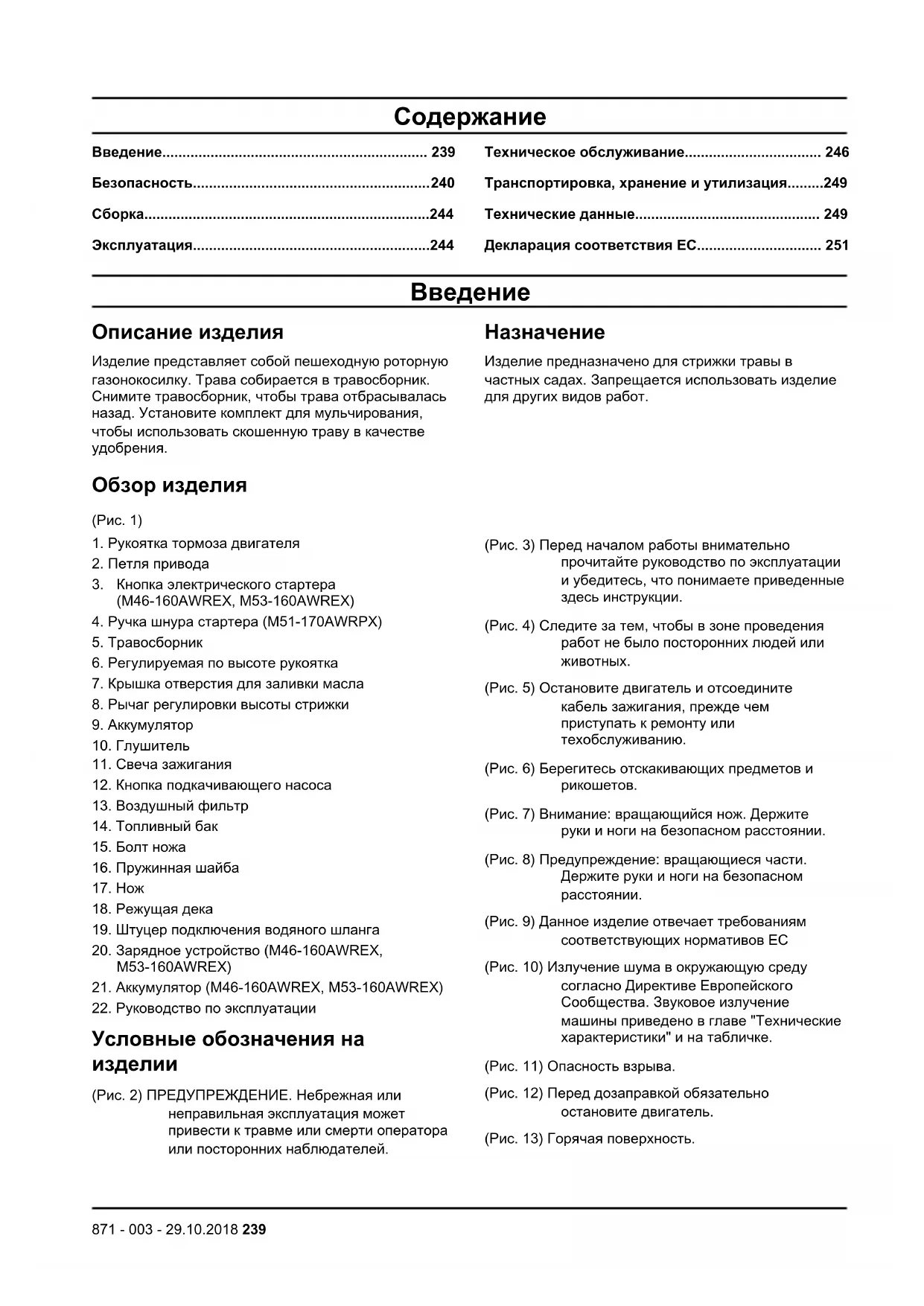

Описание изделия Изделие представляет собой пешеходную роторную газонокосилку. Трава собирается в травосборник. Снимите травосборник, чтобы трава отбрасывалась назад. Установите комплект для мульчирования, чтобы использовать скошенную траву в качестве

Изделие предназначено для стрижки травы в частных садах. Запрещается использовать изделие для других видов работ. Обзор изделия (Pис. 1)

1. Рукоятка тормоза двигателя

6. Регулируемая по высоте рукоятка

7. Крышка отверстия для заливки масла

8. Рычаг регулировки высоты стрижки

12. Кнопка подкачивающего насоса

13. Воздушный фильтр

19. Штуцер подключения водяного шланга

22. Руководство по эксплуатации

Условные обозначения на

(Pис. 2) ПРЕДУПРЕЖДЕНИЕ. Небрежная или неправильная эксплуатация может привести к травме или смерти оператора или посторонних наблюдателей. (Pис. 3) Перед началом работы внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные здесь инструкции. (Pис. 4) Следите за тем, чтобы в зоне проведения работ не было посторонних людей или

(Pис. 5) Остановите двигатель и отсоедините кабель зажигания, прежде чем приступать к ремонту или техобслуживанию. (Pис. 6) Берегитесь отскакивающих предметов и

(Pис. 7) Внимание: вращающийся нож. Держите руки и ноги на безопасном расстоянии. (Pис. 8) Предупреждение: вращающиеся части. Держите руки и ноги на безопасном расстоянии. (Pис. 9) Данное изделие отвечает требованиям соответствующих нормативов ЕС (Pис. 10) Излучение шума в окружающую среду согласно Директиве Европейского Сообщества. Звуковое излучение машины приведено в главе "Технические характеристики" и на табличке. (Pис. 11) Опасность взрыва. (Pис. 12) Перед дозаправкой обязательно остановите двигатель. (Pис. 13) Горячая поверхность.

871 - 003 - 29.10.2018 239(Pис. 14) Выхлопные газы из двигателя содержат

окись углерода — не имеющий запаха, токсичный и чрезвычайно опасный газ. Запрещается эксплуатировать изделие в помещении или в замкнутых пространствах. (Pис. 15) Выхлопные газы из двигателя содержат окись углерода — не имеющий запаха, токсичный и чрезвычайно опасный газ. Запрещается эксплуатировать изделие в помещении или в замкнутых пространствах. Примечание: Остальные символы/этикетки на изделии отвечают требованиям, предъявляемым к сертификации в других коммерческих зонах. ЕС V ПРЕДУПРЕЖДЕНИЕ: В случае вмешательства в работу двигателя данное изделие перестанет соответствовать нормативам ЕС. Ответственность изготовителя В соответствии с законами об ответственности изготовителя мы не несем ответственности за ущерб, вызванный эксплуатацией нашего изделия в результате:

• ненадлежащего ремонта изделия;

использования для ремонта изделия неоригинальных деталей или деталей, неодобренных производителем;

• использования неоригинальных дополнительных принадлежностей или неодобренных производителем;

• ремонта изделия в неавторизованном сервисном центре или неквалифицированным специалистом. Безопасность Инструкции по технике безопасности Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц. ВНИМАНИЕ: Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории. Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации. Общие инструкции по технике безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• При небрежном или неправильном обращении изделие может оказаться опасным инструментом. Несоблюдение инструкций по технике безопасности может привести к травмам или

• Во время работы данное изделие создает электромагнитное поле. В определенных обстоятельствах это поле может создавать помехи для пассивных и активных медицинских имплантатов. В целях снижения риска серьезной или смертельной травмы лицам с медицинскими имплантатами рекомендуется проконсультироваться с врачом и изготовителем имплантата, прежде чем приступать к эксплуатации данного изделия.

Будьте всегда осторожны и руководствуйтесь здравым смыслом. Если вы не уверены, как правильно эксплуатировать изделие в определенной ситуации, прекратите работу и проконсультируйтесь со своим дилером McCulloch, прежде чем продолжить.

• Помните: ответственность за аварии, угрожающие другим людям или их имуществу, несет оператор.

• Содержите изделие в чистоте. Следите за тем, чтобы знаки и наклейки были легко читаемыми.

• Не разрешайте пользоваться изделием людям, не убедившись сначала в том, что они прочитали и поняли содержание руководства по эксплуатации.

• Не позволяйте детям использовать изделие.

• Не разрешайте пользоваться изделием людям, которые не знакомы с данными инструкциями. 240 871 - 003 - 29.10.2018• Не оставляйте без присмотра людей с физическими или умственными нарушениями, использующих изделие. Они должны постоянно находится под присмотром взрослого.

• Ни в коем случае не используйте изделие, если вы устали, больны или находитесь под воздействием спиртного, наркотических веществ или лекарственных препаратов. Это может повлиять на ваше зрение, реакцию, координацию или оценку действительности.

Запрещается использовать изделие, если оно повреждено.

• Запрещается вносить в изделие модификации или использовать изделие, если вы подозреваете, что в его конструкцию внесены изменения другими лицами. Техника безопасности на рабочем месте ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Уберите ветви, сучья, камни и прочие посторонние предметы из рабочей зоны перед началом эксплуатации изделия.

• Предметы, ударяющиеся о режущий инструмент, могут быть отброшены, что приведет к травмам или повреждению имущества. Следите за тем, чтобы посторонние лица и животные находились на безопасном расстоянии от изделия.

• Ни в коем случае не используйте изделие при неблагоприятных погодных условиях, например, в туман, дождь, при сильном ветре, низких температурах и риске удара молнии. Эксплуатация изделия при плохих погодных условиях или на сырых участках утомительна. Плохие погодные условия могут создавать опасные условия для работы, например, скользкие поверхности.

• Следите за возможным появлением посторонних лиц, предметов или условий, которые могут препятствовать безопасной эксплуатации

• Следите за возможным появлением препятствий, таких как корни, камни, сучья, ямы или рвы. Высокая трава может скрывать препятствия.

• Стрижка травы на склоне может представлять опасность. Запрещается использовать изделие на участках с уклоном более 15°.

• Используйте изделие поперек поверхности склона. Не передвигайтесь вверх и вниз по поверхности склона.

• Проявляйте особую осторожность при приближении к скрытым из видимости поворотам или предметам, которые могут затруднять обзор. Техника безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Изделие предназначено исключительно для скашивания травы на газонах. Запрещается использовать изделие не по назначению.

• Пользуйтесь средствами индивидуальной защиты. См. раздел Средства индивидуальной защиты на стр. 242

• Запрещается запускать двигатель в закрытом помещении или вблизи легковоспламеняющихся материалов. Выхлопные газы двигателя имеют высокую температуру и могут содержать искры, которые в свою очередь могут привести к пожару.

• Ни в коем случае не используйте изделие с отсутствующими или неправильно установленными кожухами или ножом. Неправильно установленный нож может высвободиться и причинить травму.

• Следите за тем, чтобы в нож не попали посторонние предметы, например, камни и корни. Это может затупить нож и привести к искривлению вала двигателя. При сгибании оси увеличивается уровень вибрации, что может привести к снижению надежности крепления

• В случае столкновения ножа с посторонним предметом или возникновения вибрации незамедлительно остановите изделие. Отсоедините кабель от свечи зажигания. Проверьте изделие на наличие повреждений. Выполните ремонт повреждений или обратитесь в авторизованный сервисный центр для выполнения ремонта.

• Запрещается на постоянной основе фиксировать рукоятку тормоза двигателя при работающем

• При запуске изделие должно находиться на устойчивой, ровной поверхности. Убедитесь, что нож не касается грунта или любого другого

• При работе с изделием всегда стойте сзади.

• При работе с изделием все колеса должны стоять на земле; держите рукоятку обеими руками. Не приближайте руки или ноги к вращающимся ножам.

• Запрещается наклонять изделие при работающем двигателе.

• Соблюдайте осторожность, когда тянете изделие

• Запрещается поднимать изделие при работающем двигателе. Если вам необходимо поднять изделие, сначала остановите двигатель и отсоедините кабель от свечи зажигания.

871 - 003 - 29.10.2018 241• Запрещается двигаться назад при работе с

• Останавливайте двигатель, когда пересекаете непокрытые травой зоны, например, дорожки из гравия, камня или асфальта.

Запрещается бегать с изделием при работающем двигателе. Работайте с изделием в спокойном

• Выключайте двигатель, прежде чем изменить высоту стрижки. Ни в коем случае не выполняйте регулировку при работающем двигателе.

• Ни в коем случае не выпускайте изделие из вида при работающем двигателе. Остановите двигатель и убедитесь, что режущее оборудование не вращается. Инструкции по безопасности во время эксплуатации Средства индивидуальной защиты ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью по правильному выбору оборудования обращайтесь к дилеру.

• Если уровень шума превышает 85 дБ, следует использовать защитные наушники.

• Используйте прочные, противоскользящие ботинки. Запрещается надевать открытую обувь или работать босиком.

• Надевайте прочные длинные брюки.

• При необходимости надевайте защитные перчатки, например, при закреплении, проверке или очистке режущего оборудования. Защитные устройства на изделии ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Запрещается использовать изделие с неисправными защитными устройствами.

• Регулярно выполняйте проверку защитных устройств. Если защитные устройства неисправны, обратитесь в сервисный центр McCulloch

Проверка режущей деки Режущая дека снижает уровень вибрации изделия и риск травмирования ножом.

• Проверьте режущую деку и убедитесь, что на ней отсутствуют повреждения, такие как трещины. Рукоятка тормоза двигателя Рукоятка тормоза двигателя предназначена для остановки двигателя. При отпускании рукоятки тормоза двигатель останавливается. Для выполнения проверки тормоза двигателя запустите двигатель, а затем отпустите рукоятку тормоза. Если двигатель не остановится через 3 секунды, обратитесь в авторизованный сервисный центр McCulloch для регулировки тормоза двигателя. (Pис. 16)

Глушитель предназначен для максимального снижения уровня шума и отвода выхлопных газов в сторону от оператора. Запрещается использовать изделие, если глушитель поврежден или отсутствует. Повреждение глушителя приводит к увеличению уровня шума и риску возгорания. ПРЕДУПРЕЖДЕНИЕ: Глушитель значительно нагревается во время эксплуатации и сразу после остановки, а также во время работы двигателя на холостых оборотах. Во избежание возгорания соблюдайте осторожность при работе вблизи легковоспламеняющихся материалов и/или паров. Проверка глушителя

• Регулярно осматривайте глушитель и проверяйте, что он правильно закреплен и не

Правила безопасного обращения с

ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Запрещается запускать изделие, если на него попало топливо или моторное масло. Удалите постороннее топливо/масло и дайте изделию

• Если топливо попало на одежду, немедленно смените ее.

- 003 - 29.10.2018• Не допускайте попадания топлива на тело, это может причинить вред здоровью. При попадании топлива на тело смойте его водой с мылом.

• Запрещается запускать изделие при наличии утечки из двигателя. Регулярно проверяйте двигатель на наличие утечек.

Соблюдайте осторожность при обращении с топливом. Топливо является легковоспламеняющейся жидкостью со взрывоопасными парами и может привести к серьезным или смертельным травмам.

• Запрещается вдыхать пары топлива, т. к. это может причинить вред здоровью. Убедитесь в наличии достаточного потока воздуха.

• Запрещается курить вблизи топлива или

• Запрещается ставить теплые предметы рядом с топливом или двигателем.

• Запрещается доливать топливо при работающем

• Прежде чем заправить изделие, убедитесь, что двигатель полностью остыл.

• Перед заправкой топлива медленно откройте крышку топливного бака и осторожно сбросьте

• Запрещается заливать топливо в двигатель в помещении. Недостаточная вентиляция может привести к травме или смерти в результате удушья или отравления угарным газом.

• Плотно затяните крышку топливного бака. Если крышка топливного бака не затянута, возникает риск пожара.

• Переместите изделие минимум на 3 м (10 футов) от места заправки топливом, прежде чем запустить его.

• Не наливайте в топливный бак слишком много

Техника безопасности при работе с аккумулятором ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Риск поражения электрическим током. Не допускайте соприкосновения клемм аккумулятора с ключами, монетами, винтами или другими металлическими предметами. Это может привести к короткому замыканию аккумулятора.

• При хранении аккумуляторы должны находиться вдали от металлических предметов, таких как гвозди, монеты или ювелирные изделия. Техника безопасности при работе с зарядным устройством аккумулятора ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Риск поражения электрическим током или короткого замыкания в случае несоблюдения инструкций по технике безопасности.

• Используйте одобренные сетевые розетки с заземлением, которые находятся в исправном

Используйте только то зарядное устройство, которое входит в комплект поставки изделия.

• Не пытайтесь разбирать зарядное устройство.

• Запрещается использовать неисправное или поврежденное зарядное устройство.

• Регулярно проверяйте кабель питания зарядного устройства на наличие повреждений или трещин.

• Не поднимайте зарядное устройство за кабель питания. Для отсоединения зарядного устройства от сетевой розетки потяните за вилку. Не тяните за кабель питания.

• Используйте удлинительный кабель только при крайней необходимости. Использование неподходящего удлинительного кабеля может привести к пожару или поражению электрическим

• Дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями или недостатком опыта и знаний могут использовать зарядное устройство только под надзором или в случае предоставления инструкций относительно безопасной эксплуатации оборудования и возможных рисков. Не позволяйте детям играть с зарядным устройством. Очистка и техническое обслуживание пользователем не должны проводиться детьми без надзора.

• Запрещается использовать зарядное устройство вблизи легковоспламеняющихся материалов и материалов, которые вызывают коррозию. Не накрывайте зарядное устройство. Вытащите вилку зарядного устройства из розетки в случае появления дыма или огня.

• Заряжайте аккумулятор только в хорошо проветриваемом помещении вдали от солнечных лучей. Запрещается заряжать аккумулятор в условиях высокой влажности.

• Не заряжайте аккумулятор при температуре ниже 5°C.

871 - 003 - 29.10.2018 243Инструкции по технике

безопасности во время технического обслуживания ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Выхлопные газы из двигателя содержат окись углерода — не имеющий запаха, токсичный и чрезвычайно опасный газ. Запрещается запускать двигатель в помещении или в замкнутых пространствах.

• Прежде чем приступить к техобслуживанию изделия, остановите двигатель и отсоедините кабель от свечи зажигания.

Надевайте защитные перчатки при техобслуживании режущего оборудования. Нож очень острый, что при неосторожном обращении может легко привести к порезам.

• Использование принадлежностей или внесение изменений в конструкцию изделия, не одобренных производителем, может привести к серьезным или смертельным травмам. Запрещается вносить изменения в конструкцию изделия. Пользуйтесь только рекомендованными производителем принадлежностями.

• При несоблюдении правил и сроков выполнения техобслуживания риск получения травмы или повреждения изделия возрастает.

• Выполняйте техобслуживание строго в соответствии с инструкциями, приведенными в руководстве по эксплуатации. Все прочие виды сервисного обслуживания должны проводиться в авторизованном сервисном центре McCulloch.

• Регулярно обращайтесь в авторизованный сервисный центр McCulloch для проведения техобслуживания изделия.

• Замените поврежденные, сломанные или изношенные детали.

1. Совместите резьбовые отверстия в нижней части

рукоятки с резьбовыми отверстиями в узле

Установите винты, шайбы и ручки. (Pис. 17)

3. Надежно затяните ручки.

4. С помощью ремней закрепите кабели на

рукоятке. (Pис. 18) Примечание: Убедитесь, что кабели не натянуты слишком сильно.

5. Для того чтобы установить высоту рукоятки,

отверните нижние ручки, отрегулируйте высоту рукоятки и надежно затяните ручки. (Pис. 19) Установка шнура стартера (M51-170AWRPX)

1. Установите петлю для шнура стартера и T-

образный фиксатор. Не затягивайте до упора. (Pис. 20)

2. Прижмите рукоятку тормоза двигателя к рукоятке.

3. Медленно вытяните шнур стартера и вставьте

его в петлю для шнура стартера. (Pис. 21)

4. Затяните Т-образный фиксатор. (Pис. 22)

Установка травосборника

1. Установите верхнюю часть травосборника на его

2. Зафиксируйте раму травосборника зажимами.

3. Поднимите заднюю крышку.

4. Установите захваты травосборника на верхний

край шасси. (Pис. 24)

5. Поместите нижнюю часть травосборника в канал

для выброса травы. Установка пробки для мульчирования

1. Поднимите заднюю крышку и снимите

2. Вставьте пробку для мульчирования в канал для

выброса травы. (Pис. 25) Эксплуатация

ПРЕДУПРЕЖДЕНИЕ: Перед эксплуатацией прибора необходимо внимательно изучить раздел безопасности. 244 871 - 003 - 29.10.2018Перед началом эксплуатации

1. Внимательно прочитайте руководство по

эксплуатации и убедитесь, что понимаете приведенные здесь инструкции.

Осмотрите режущее оборудование и убедитесь, что оно правильно закреплено и отрегулировано.

Проверка режущего оборудования на стр. 247

3. Заполните топливный бак. См. раздел

топливом на стр. 245

4. Заполните масляный бак и проверьте уровень

масла. См. раздел Проверка уровня масла на стр. 247

Заправка топливом По возможности пользуйтесь экологическим/ алкилатным бензином. При невозможности использовать экологический/алкилатный бензин используйте качественный неэтилированный или этилированный бензин с октановым числом не ниже

ВНИМАНИЕ: Не используйте бензин с октановым числом меньше 90 RON (87 AKI). Это может привести к повреждению

1. Медленно откройте крышку топливного бака,

чтобы стравить давление.

2. Медленно залейте топливо из канистры. Если вы

пролили топливо, протрите его тряпкой и дайте оставшемуся топливу высохнуть.

Очистите поверхность вокруг крышки топливного

4. Плотно затяните крышку топливного бака. Если

крышка топливного бака не затянута, возникает риск пожара.

5. Переместите изделие минимум на 3 м (10 футов)

от места заправки топливом, прежде чем запустить его. Регулировка высоты стрижки Высоту стрижки возможно установить на пяти разных

1. Переведите рычаг регулировки высоты стрижки

назад, чтобы увеличить высоту стрижки.

2. Переведите рычаг регулировки высоты стрижки

вперед, чтобы уменьшить высоту стрижки. ВНИМАНИЕ: Не устанавливайте высоту стрижки слишком низко. Ножи могут ударяться о землю, если поверхность газона неровная. Запуск изделия

• Убедитесь, что кабель подсоединен к свече

Ручной запуск (M51-170AWRPX

1. Стойте сзади изделия.

2. Прижмите рукоятку тормоза двигателя к рукоятке.

3. Держите рукоятку стартера правой рукой.

4. Медленно потяните за шнур стартера, пока не

почувствуете некоторое сопротивление.

5. Резко потяните трос, чтобы завести двигатель.

ПРЕДУПРЕЖДЕНИЕ: Не накручивайте шнур стартера вокруг руки. Электрический запуск (M46-160AWREX, M53-160AWREX)

Убедитесь, что аккумулятор заряжен. См. раздел Зарядка аккумулятора на стр. 247

2. Прижмите рукоятку тормоза двигателя к рукоятке.

3. Нажмите и удерживайте кнопку электрического

стартера, пока двигатель не запустится. (Pис. 27) Использование привода колес

• Потяните петлю привода в направлении рукоятки. (Pис. 28)

• Прежде чем потянуть изделие назад, отключите привод и толкните изделие вперед примерно на 10см.

• Отпустите петлю привода, чтобы отключить привод, например, при приближении к препятствию. Остановка изделия

• Для того чтобы остановить только привод, отпустите петлю привода.

• Для того чтобы остановить двигатель, отпустите рукоятку тормоза двигателя. Достижение оптимальных результатов

• Всегда пользуйтесь хорошо заточенным ножом. Затупившийся нож будет стричь траву неровно, и в месте среза трава будет желтеть. При использовании острого ножа также затрачивается меньше энергии, чем при работе с затупившимся ножом.

• Не срезайте более ⅓ всей длины травы. Выполните первую стрижку на большей высоте. Проверьте полученный результат и уменьшите высоту стрижки до необходимого уровня. Если трава высокая, передвигайте газонокосилку

871 - 003 - 29.10.2018 245медленно и, при необходимости, используйте

газонокосилку 2 раза.

• Если вы хотите избежать образования полос на вашем газоне, следует каждый раз стричь его в разных направлениях. Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением техобслуживания необходимо внимательно изучить и понять раздел безопасности. Для выполнения любых работ по сервисному обслуживанию и ремонту изделия необходимо пройти специальное обучение. Мы гарантируем доступность услуг по профессиональному ремонту и сервисному обслуживанию. Если ваш дилер не занимается сервисным обслуживанием, обратитесь к нему для получения информации о ближайшем сервисном центре. График технического обслуживания График технического обслуживания рассчитан исходя из ежедневного использования изделия. Если изделие не используется ежедневно, интервалы техобслуживания изменятся. Информацию о техническом обслуживании, отмеченном знаком *, см. в инструкциях в

устройства на изделии на стр. 242

Техническое обслуживание Ежедневно

Выполните общий осмотр X Проверьте уровень масла X Очистите изделие X Проверьте режущее оборудование X Проверьте режущую деку* X Проверьте рукоятку тормоза двигателя* X Осмотрите и отрегулируйте привод (трос сцепления) X Проверьте глушитель* X Проверьте свечу зажигания X Замените масло (первый раз через 5 часов использования, в дальнейшем примерно через каждые 50 часов использования)

Замените воздушный фильтр X Проверьте топливную систему X Выполнение общего осмотра

• Проверьте затяжку гаек и винтов на изделии. Очистка изделия снаружи

Используйте щетку для удаления листьев, травы

• Убедитесь, что воздухозаборник в верхней части двигателя не заблокирован.

• Не используйте моечный агрегат высокого давления для чистки устройства.

• Если вы используете воду для очистки изделия, не допускайте попадания воды непосредственно на двигатель. Очистка внутренней поверхности режущей деки

1. Опорожните топливный бак.

Положите изделие на бок таким образом, чтобы сторона с глушителем была направлена вниз. 246 871 - 003 - 29.10.2018ВНИМАНИЕ: Если положить изделие так, что воздушный фильтр будет направлен вниз, можно повредить

3. Промойте водой из шланга внутренние

поверхности режущей деки. Проверка режущего оборудования ПРЕДУПРЕЖДЕНИЕ: Во избежание непреднамеренного запуска отсоедините кабель от свечи зажигания. ПРЕДУПРЕЖДЕНИЕ: Надевайте защитные перчатки при техобслуживании режущего оборудования. Нож очень острый, что при неосторожном обращении может легко привести к

1. Проверьте режущее оборудование на наличие

повреждений или трещин. Всегда заменяйте поврежденное режущее оборудование.

2. Осмотрите нож на наличие повреждений или

следов притупления. Примечание: После заточки ножа необходимо выполнить его балансировку. Обратитесь в сервисный центр для выполнения заточки, замены и балансировки ножа. При столкновении с препятствием, которое привело в остановке изделия, замените поврежденный нож. Сервисный центр должен определить, следует ли заточить нож или лучше его заменить. Замена ножа

1. Заблокируйте нож деревянным бруском. (Pис. 29)

4. Проверьте опору и болт ножа на наличие

5. Проверьте вал двигателя на наличие

6. При установке нового ножа находящиеся под

углом края должны быть обращены в направлении режущей деки. (Pис. 30)

7. Убедитесь, что нож совмещен с центром вала

8. Заблокируйте нож деревянным бруском.

Установите пружинную шайбу и затяните болт с шайбой моментом 45–60 Нм. (Pис. 31)

9. Проверните нож рукой и убедитесь, что он

свободно вращается. ПРЕДУПРЕЖДЕНИЕ: Используйте прочные перчатки. Нож очень острый, что при неосторожном обращении может легко привести к порезам.

10. Запустите изделие, чтобы проверить работу

ножа. Если нож установлен неправильно, вы ощутите вибрацию изделия, или результат стрижки будет неудовлетворительным. Проверка уровня масла ВНИМАНИЕ: Слишком низкий уровень масла может привести к повреждениям двигателя. Проверьте уровень масла перед запуском изделия.

1. Расположите изделие на ровной поверхности.

2. Снимите крышку масляного бака вместе с щупом.

4. Поместите щуп полностью в масляный бак, чтобы

получить достоверную информацию об уровне

6. Проверьте уровень масла на щупе.

7. Если уровень масла низкий, залейте моторное

масло и проверьте уровень масла еще раз. Замена моторного масла ПРЕДУПРЕЖДЕНИЕ: Моторное масло очень горячее сразу после остановки двигателя. Дайте двигателю остыть, прежде чем сливать моторное масло. При попадании моторного масла на кожу смойте его мылом и водой.

1. Запустите изделие до полного расхода топлива в

2. Отсоедините провод от свечи зажигания.

3. Снимите крышку масляного бака.

4. Поместите емкость под изделие для сбора

5. Наклоните изделие, чтобы слить моторное масло

6. Заправьте бак новым моторным маслом;

используйте тип масла, рекомендованный в Технические данные на стр. 249

7. Проверьте уровень моторного масла. См. раздел

Проверка уровня масла на стр. 247

Зарядка аккумулятора

1. Подсоединяйте зарядное устройство к сети

питания с напряжением и частотой, указанными на паспортной табличке. Используйте одобренные сетевые розетки с заземлением.

871 - 003 - 29.10.2018 2472. Установите аккумулятор в зарядное устройство.

При правильном подключении аккумулятора к зарядному устройству загорается индикатор красного цвета. (Pис. 32)

3. При полной зарядке аккумулятора индикатор

загорается зеленым цветом. Извлеките аккумулятор из зарядного устройства.

Отключите зарядное устройство от сетевой розетки. При отсоединении от сети беритесь за штекер, а не за кабель питания. Примечание: Дополнительную информацию см. в руководстве по эксплуатации двигателя. Воздушный фильтр Воздушный фильтр после эксплуатации в течение некоторого времени невозможно полностью вычистить. Регулярно выполняйте замену воздушного фильтра. Примечание: Всегда заменяйте поврежденный воздушный фильтр. Очистка бумажного фильтра

1. Снимите крышку воздушного фильтра и

Постучите фильтром о плоскую поверхность, чтобы удалить твердые частицы. ВНИМАНИЕ: Не используйте для очистки бумажного фильтра растворитель или сжатый воздух.

3. Установите воздушный фильтр на место.

Убедитесь, что воздушный фильтр плотно посажен на место.

4. Установите крышку воздушного фильтра на

Очистка пенопластового фильтра

Снимите крышку воздушного фильтра и пенопластовый фильтр.

2. Очистите пенопластовый фильтр с помощью

3. Промойте пенопластовый фильтр чистой водой.

4. Выжмите воду из пенопластового фильтра и

дайте ему высохнуть. ВНИМАНИЕ: Не используйте сжатый воздух. Это может привести к повреждению пенопластового

5. Пропитайте пенопластовый фильтр моторным

6. Прижмите чистую ткань к пенопластовому

фильтру, чтобы удалить излишки масла.

7. Установите воздушный фильтр на место.

Убедитесь, что воздушный фильтр плотно посажен на место.

Установите крышку воздушного фильтра на

Проверка свечи зажигания ВНИМАНИЕ: Всегда используйте только указанный тип свечи. Использование неправильного типа свечи зажигания может привести к повреждению изделия.

• Проверьте свечу зажигания, если двигатель не набирает мощность, плохо заводится или плохо работает на холостых оборотах.

• Чтобы уменьшить риск появления нежелательного материала на электродах свечи зажигания, соблюдайте следующие инструкции:

Убедитесь в правильности регулировки частоты оборотов холостого хода. b) Убедитесь, что используется надлежащая топливная смесь. c) Убедитесь, что воздушный фильтр чист.

• Если свеча зажигания загрязнена, очистите ее и проверьте зазор между электродами, см. раздел Технические данные на стр. 249 . (Pис. 33)

• При необходимости замените свечу зажигания. Проверка топливной системы

• Проверьте крышку топливного бака и уплотнение крышки топливного бака на наличие повреждений.

• Проверьте топливный шланг на наличие утечек. Если топливный шланг поврежден, обратитесь в сервисный центр для его замены. Регулировка троса сцепления Если привод кажется медленным, необходимо отрегулировать трос сцепления.

1. Для того чтобы увеличить скорость, поверните

винт регулировки против часовой стрелки. Примечание: Если привод включается, когда вы не тянете петлю привода, необходимо удлинить трос сцепления.

2. Чтобы удлинить трос сцепления и снизить

скорость, поверните винт регулировки по часовой стрелке. (Pис. 34) Если привод кажется медленным даже после регулировки, обратитесь в авторизованный сервисный центр для замены приводного ремня. 248 871 - 003 - 29.10.2018Транспортировка, хранение и утилизация Транспортировка и хранение

• Перед помещением изделия на хранение извлеките из него аккумулятор.

Перед помещением на хранение и транспортировкой изделия и топлива убедитесь в отсутствии утечек или испарения топлива. Искры или источники открытого огня, например, от электрических устройств или котлов, могут привести к пожару.

• Всегда используйте рекомендованные контейнеры для хранения и транспортировки

• Перед помещением изделия на длительное хранение опорожните топливный бак. Утилизируйте топливо в специально предназначенном для этого месте

• Соблюдайте особые требования к упаковке и этикеткам для коммерческих перевозок, в том числе третьими лицами и экспедиторами.

• Перед отправкой изделия проконсультируйтесь со специалистом по опасным материалам. Соблюдайте все применимые государственные

• При помещении аккумулятора в упаковку изолируйте клеммы с помощью ленты. Плотно упакуйте аккумулятор для предотвращения его

• Надежно закрепите изделие на время транспортировки для предотвращения повреждений или аварий.

• Храните аккумулятор отдельно от зарядного устройства.

• Храните изделие в запертом помещении для предотвращения доступа к изделию детей или посторонних лиц.

• Храните изделие в сухом и защищенном от низких температур месте.

• Не допускается хранение аккумулятора в местах, где возможно возникновение статического электричества. Нельзя хранить аккумулятор в металлической коробке.

• Соблюдайте местное законодательство и действующие нормы в области переработки.

Утилизируйте все химические вещества, такие как моторное масло или топливо, в сервисном центре или в специально предназначенном для этого месте.

• Если изделие больше не эксплуатируется, отправьте его дилеру McCulloch или утилизируйте в пункте переработки. Утилизация аккумулятора и зарядного устройства Символы на изделии или его упаковке означают, что данное изделие нельзя утилизировать в качестве бытовых отходов. Вместо этого оно должно быть передано в соответствующий пункт для переработки электрического и электронного оборудования. Обеспечив надлежащую утилизацию данного изделия, вы поможете предотвратить потенциальное отрицательное влияние на окружающую среду и здоровье людей, которое иначе могло быть последствием неправильной утилизации. Более подробную информацию о переработке данного изделия получите в Городском управлении, у службы, занимающейся переработкой бытовых отходов, либо в магазине, где вы приобрели

Марка Briggs & Stratton Briggs & Stratton Honda Рабочий объем, см

Частота вращения, об/мин 2900 2900 2900

871 - 003 - 29.10.2018 249M46-160AWREX M53-160AWREX M51-170AWRPX

Номинальная мощность двигателя, кВт

2,5 2,5 3,4 Система зажигания Свеча зажигания Autolite 3924 Autolite 3924 BPR5ES Зазор между электродами, мм 0,5 0,5 0,5 Топливная система и система смазки Емкость топливного бака, л 1,0 1,0 1,0 Емкость масляного бака, л 0,47 0,47 0,47 Моторное масло

С пустыми баками, кг 31 31 35,5 Излучение шума

Уровень мощности звука, измеренный, дБ(A)

Уровень мощности шума, гарантированный L

Уровень шумового давления на уши оператора, дБ(A)

Уровни вибрации , a hveq

9,39 8,36 3,65 Режущее оборудование Высота реза, мм 30-80 30-90 30-90 Ширина стрижки, мм 460 530 510 Нож PX3 PX3 PX3 Артикул 5802592-02 5802584-02 5802585-02 Емкость травосборника, л 50 60 60

Указанная номинальная мощность двигателя — это средняя полезная мощность типичного серийного двигателя при указанной частоте вращения (об/мин) для определенной модели двигателя, измеренная в соответствии со стандартом SAE J1349/ISO1585. Показатели двигателей массового производства могут отличаться от этого значения. Фактическая выходная мощность двигателя, установленного на определенном изделии, зависит от рабочей скорости, условий окружающей среды и других параметров.

Используйте моторное масло качества SJ или выше. См. таблицу вязкости в руководстве производителя двигателя и выберите оптимальное значение в соответствии с ожидаемой температурой окружающей среды.

Излучение шума в окружающую среду измеряется как шумовой эффект (L

) согласно Директиве ЕС 2000/14/EC.

Уровень шумового давления в соответствии с ISO 5395. Указанные данные об уровне шумового давления имеют типичный статистический разброс (стандартное отклонение) в 1,2 дБ (A).

Уровень вибрации в соответствии с ISO 5395. Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное отклонение) 0,2 м/с

250 871 - 003 - 29.10.2018Декларация соответствия ЕС Содержание декларации о соответствии ЕС Компания Husqvarna AB, SE 561 82 Huskvarna, ШВЕЦИЯ, под свою исключительную ответственность заявляет, что представленное изделие: Описание Пешеходная газонокосилка с двигателем внутреннего сгорания Марка McCulloch Платформа / Тип / Модель M46-160AWREX, M53-160AWREX, M51-170AWRPX Партия Серийный номер с 2017 года и далее полностью соответствует следующим директивам и нормам ЕС: Директива/Норматив Описание 2006/42/EC "о механическом оборудовании" 2014/30/EU "об электромагнитной совместимости" 2000/14/EC; 2005/88/EC "об излучении шума от оборудования, размещенного вне помещения" Применяются следующие согласованные стандарты и/или технические спецификации: EN ISO 12100, ISO

14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032

В соответствии с директивой 2000/14/EC, приложение V, заявленные значения звукового давления указаны в разделе технических данных настоящего руководства и в подписанной декларации соответствия ЕС. Поставляемая пешеходная газонокосилка с двигателем внутреннего сгорания соответствует эталону, прошедшему контроль. 141400, Московская обл., Г. Химки, ул. Ленинградская, владение 39, строение 6, здание II этаж 4, OB02_04, телефон горячей линии 8-800-200-1689

19. Арматура трубопроводу

кромки рами. (Мал. 24)
