РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ M46120RE Classic MCCULLOCH

(Фиг. 11) Риск от пожар. (Фиг. 12) Риск от пожар. (Фиг. 13) Риск от експлозия.

867 - 004 - 03.12.2018 19(Фиг. 14) Винаги изключвайте двигателя преди

867 - 004 - 03.12.2018 21Инструкции за безопасност за

4. Затегнете Т-образния фиксатор. (Фиг. 24)

• Не мийте продукта с устройство за миене под високо налягане.

CLASSIC Моторно масло

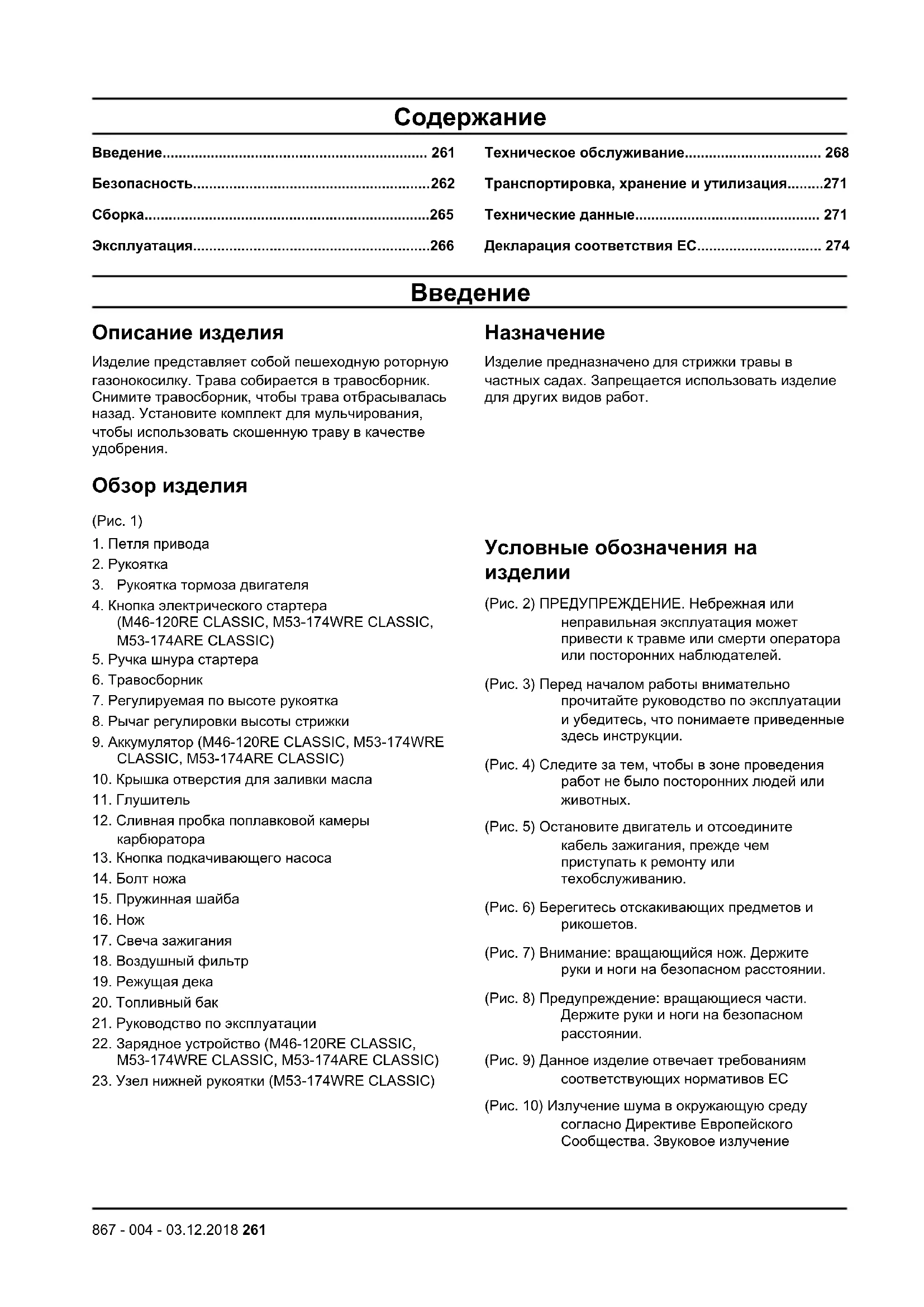

Описание изделия Изделие представляет собой пешеходную роторную газонокосилку. Трава собирается в травосборник. Снимите травосборник, чтобы трава отбрасывалась назад. Установите комплект для мульчирования, чтобы использовать скошенную траву в качестве

Изделие предназначено для стрижки травы в частных садах. Запрещается использовать изделие для других видов работ. Обзор изделия (Pис. 1)

Рукоятка тормоза двигателя

4. Кнопка электрического стартера

(M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)

5. Ручка шнура стартера

7. Регулируемая по высоте рукоятка

8. Рычаг регулировки высоты стрижки

10. Крышка отверстия для заливки масла

12. Сливная пробка поплавковой камеры

13. Кнопка подкачивающего насоса

18. Воздушный фильтр

21. Руководство по эксплуатации

Условные обозначения на

(Pис. 2) ПРЕДУПРЕЖДЕНИЕ. Небрежная или неправильная эксплуатация может привести к травме или смерти оператора или посторонних наблюдателей. (Pис. 3) Перед началом работы внимательно прочитайте руководство по эксплуатации и убедитесь, что понимаете приведенные здесь инструкции. (Pис. 4) Следите за тем, чтобы в зоне проведения работ не было посторонних людей или

(Pис. 5) Остановите двигатель и отсоедините кабель зажигания, прежде чем приступать к ремонту или техобслуживанию. (Pис. 6) Берегитесь отскакивающих предметов и

(Pис. 7) Внимание: вращающийся нож. Держите руки и ноги на безопасном расстоянии. (Pис. 8) Предупреждение: вращающиеся части. Держите руки и ноги на безопасном расстоянии. (Pис. 9) Данное изделие отвечает требованиям соответствующих нормативов ЕС (Pис. 10) Излучение шума в окружающую среду согласно Директиве Европейского Сообщества. Звуковое излучение

867 - 004 - 03.12.2018 261машины приведено в главе "Технические

характеристики" и на табличке. (Pис. 11) Риск пожара. (Pис. 12) Риск пожара. (Pис. 13) Опасность взрыва. (Pис. 14) Перед дозаправкой обязательно остановите двигатель. (Pис. 15) Горячая поверхность. (Pис. 16) Выхлопные газы из двигателя содержат окись углерода — не имеющий запаха, токсичный и чрезвычайно опасный газ. Запрещается эксплуатировать изделие в помещении или в замкнутых пространствах. (Pис. 17) Выхлопные газы из двигателя содержат окись углерода — не имеющий запаха, токсичный и чрезвычайно опасный газ. Запрещается эксплуатировать изделие в помещении или в замкнутых пространствах. Примечание: Остальные символы/этикетки на изделии отвечают требованиям, предъявляемым к сертификации в других коммерческих зонах. ЕС V ПРЕДУПРЕЖДЕНИЕ: В случае вмешательства в работу двигателя данное изделие перестанет соответствовать нормативам ЕС. Ответственность изготовителя В соответствии с законами об ответственности изготовителя мы не несем ответственности за ущерб, вызванный эксплуатацией нашего изделия в результате:

• ненадлежащего ремонта изделия;

использования для ремонта изделия неоригинальных деталей или деталей, неодобренных производителем;

• использования неоригинальных дополнительных принадлежностей или принадлежностей, неодобренных производителем;

• ремонта изделия в неавторизованном сервисном центре или неквалифицированным специалистом; Безопасность Инструкции по технике безопасности Предупреждения, предостережения и примечания используются для выделения особо важных пунктов руководства. ПРЕДУПРЕЖДЕНИЕ: Используется, когда несоблюдение инструкций руководства может привести к травмам или смерти оператора или находящихся рядом посторонних лиц. ВНИМАНИЕ: Используется, когда несоблюдение инструкций руководства может привести к повреждению изделия, других материалов или прилегающей территории. Примечание: Используется для предоставления дополнительных сведений о конкретной ситуации. Общие инструкции по технике безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• При небрежном или неправильном обращении изделие может оказаться опасным инструментом. Несоблюдение инструкций по технике безопасности может привести к травмам или

• Во время работы данное изделие создает электромагнитное поле. В определенных обстоятельствах это поле может создавать помехи для пассивных и активных медицинских имплантатов. В целях снижения риска серьезной или смертельной травмы лицам с медицинскими имплантатами рекомендуется проконсультироваться с врачом и изготовителем имплантата, прежде чем приступать к эксплуатации данного изделия.

Будьте всегда осторожны и руководствуйтесь здравым смыслом. Если вы не уверены, как правильно эксплуатировать изделие в определенной ситуации, прекратите работу и 262 867 - 004 - 03.12.2018проконсультируйтесь со своим дилером McCulloch, прежде чем продолжить.

Помните: ответственность за аварии, угрожающие другим людям или их имуществу, несет оператор.

• Содержите изделие в чистоте. Следите за тем, чтобы знаки и наклейки были легко читаемыми.

• Не разрешайте пользоваться изделием людям, не убедившись сначала в том, что они прочитали и поняли содержание руководства по эксплуатации.

• Не позволяйте детям использовать изделие.

• Не разрешайте пользоваться изделием людям, которые не знакомы с данными инструкциями.

• Не оставляйте без присмотра людей с физическими или умственными нарушениями, использующих изделие. Они должны постоянно находится под присмотром взрослого.

• Ни в коем случае не используйте изделие, если вы устали, больны или находитесь под воздействием спиртного, наркотических веществ или лекарственных препаратов. Это может повлиять на ваше зрение, реакцию, координацию или оценку действительности.

• Запрещается использовать изделие, если оно повреждено.

• Запрещается вносить в изделие модификации или использовать изделие, если вы подозреваете, что в его конструкцию внесены изменения другими лицами. Техника безопасности на рабочем месте ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Уберите ветви, сучья, камни и прочие посторонние предметы из рабочей зоны перед началом эксплуатации изделия.

• Предметы, ударяющиеся о режущий инструмент, могут быть отброшены, что приведет к травмам или повреждению имущества. Следите за тем, чтобы посторонние лица и животные находились на безопасном расстоянии от изделия.

• Ни в коем случае не используйте изделие при неблагоприятных погодных условиях, например, в туман, дождь, при сильном ветре, низких температурах и риске удара молнии. Эксплуатация изделия при плохих погодных условиях или на сырых участках утомительна. Плохие погодные условия могут создавать опасные условия для работы, например, скользкие поверхности.

• Следите за возможным появлением посторонних лиц, предметов или условий, которые могут препятствовать безопасной эксплуатации

• Следите за возможным появлением препятствий, таких как корни, камни, сучья, ямы или рвы. Высокая трава может скрывать препятствия.

• Стрижка травы на склоне может представлять опасность. Запрещается использовать изделие на участках с уклоном более 15°.

Используйте изделие поперек поверхности склона. Не передвигайтесь вверх и вниз по поверхности склона.

• Проявляйте особую осторожность при приближении к скрытым из видимости поворотам или предметам, которые могут затруднять обзор. Техника безопасности ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Изделие предназначено исключительно для скашивания травы на газонах. Запрещается использовать изделие не по назначению.

• Пользуйтесь средствами индивидуальной защиты. См. раздел Средства индивидуальной защиты на стр. 264

• Убедитесь, что вы знаете, как быстро остановить двигатель в аварийной ситуации.

• Запрещается запускать двигатель в закрытом помещении или вблизи легковоспламеняющихся материалов. Выхлопные газы двигателя имеют высокую температуру и могут содержать искры, которые в свою очередь могут привести к пожару.

• Ни в коем случае не используйте изделие с отсутствующими или неправильно установленными кожухами или ножом. Неправильно установленный нож может высвободиться и причинить травму.

• Следите за тем, чтобы в нож не попали посторонние предметы, например, камни и корни. Это может затупить нож и привести к искривлению вала двигателя. При сгибании оси увеличивается уровень вибрации, что может привести к снижению надежности крепления

• В случае столкновения ножа с посторонним предметом или возникновения вибрации незамедлительно остановите изделие. Отсоедините кабель от свечи зажигания. Проверьте изделие на наличие повреждений. Выполните ремонт повреждений или обратитесь в авторизованный сервисный центр для выполнения ремонта.

• Запрещается на постоянной основе фиксировать рукоятку тормоза двигателя при работающем

• При запуске изделие должно находиться на устойчивой, ровной поверхности. Убедитесь, что

867 - 004 - 03.12.2018 263нож не касается грунта или любого другого

• При работе с изделием всегда стойте сзади.

При работе с изделием все колеса должны стоять на земле; держите рукоятку обеими руками. Не приближайте руки или ноги к вращающимся ножам.

• Запрещается наклонять изделие при работающем двигателе.

• Соблюдайте осторожность, когда тянете изделие

• Запрещается поднимать изделие при работающем двигателе. Если вам необходимо поднять изделие, сначала остановите двигатель и отсоедините кабель от свечи зажигания.

• Запрещается двигаться назад при работе с

• Останавливайте двигатель, когда пересекаете непокрытые травой зоны, например, дорожки из гравия, камня или асфальта.

• Запрещается бегать с изделием при работающем двигателе. Работайте с изделием в спокойном

• Выключайте двигатель, прежде чем изменить высоту стрижки. Ни в коем случае не выполняйте регулировку при работающем двигателе.

• Ни в коем случае не выпускайте изделие из вида при работающем двигателе. Остановите двигатель и убедитесь, что режущее оборудование не вращается. Инструкции по безопасности во время эксплуатации Средства индивидуальной защиты ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Средства индивидуальной защиты не могут полностью исключить риск получения травмы, но при несчастном случае они снижают тяжесть травмы. За помощью по правильному выбору оборудования обращайтесь к дилеру.

• Если уровень шума превышает 85 дБ, следует использовать защитные наушники.

• Используйте прочные, противоскользящие ботинки. Запрещается надевать открытую обувь или работать босиком.

• Надевайте прочные длинные брюки.

• При необходимости надевайте защитные перчатки, например, при закреплении, проверке или очистке режущего оборудования. Защитные устройства на изделии ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Запрещается использовать изделие с неисправными защитными устройствами.

• Регулярно выполняйте проверку защитных устройств. Если защитные устройства неисправны, обратитесь в сервисный центр McCulloch

Проверка режущей деки Режущая дека снижает уровень вибрации изделия и риск травмирования ножом.

• Проверьте режущую деку и убедитесь, что на ней отсутствуют повреждения, такие как трещины. Рукоятка тормоза двигателя Рукоятка тормоза двигателя предназначена для остановки двигателя. При отпускании рукоятки тормоза двигатель останавливается. Для выполнения проверки тормоза двигателя запустите двигатель, а затем отпустите рукоятку тормоза. Если двигатель не остановится через 3 секунды, обратитесь в авторизованный сервисный центр McCulloch для регулировки тормоза двигателя. (Pис. 18)

Глушитель предназначен для максимального снижения уровня шума и отвода выхлопных газов в сторону от оператора. Запрещается использовать изделие, если глушитель поврежден или отсутствует. Повреждение глушителя приводит к увеличению уровня шума и риску возгорания. ПРЕДУПРЕЖДЕНИЕ: Глушитель значительно нагревается во время эксплуатации и сразу после остановки, а также во время работы двигателя на холостых оборотах. Во избежание возгорания соблюдайте осторожность при работе вблизи легковоспламеняющихся материалов и/или паров. Проверка глушителя

• Регулярно осматривайте глушитель и проверяйте, что он правильно закреплен и не

- 004 - 03.12.2018Правила безопасного обращения с

ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Запрещается запускать изделие, если на него попало топливо или моторное масло. Удалите постороннее топливо/масло и дайте изделию

• Если топливо попало на одежду, немедленно смените ее.

Не допускайте попадания топлива на тело, это может причинить вред здоровью. При попадании топлива на тело смойте его водой с мылом.

• Запрещается запускать изделие при наличии утечки из двигателя. Регулярно проверяйте двигатель на наличие утечек.

• Соблюдайте осторожность при обращении с топливом. Топливо является легковоспламеняющейся жидкостью со взрывоопасными парами и может привести к серьезным или смертельным травмам.

• Запрещается вдыхать пары топлива, т. к. это может причинить вред здоровью. Убедитесь в наличии достаточного потока воздуха.

• Запрещается курить вблизи топлива или

• Запрещается ставить теплые предметы рядом с топливом или двигателем.

• Запрещается доливать топливо при работающем

• Прежде чем заправить изделие, убедитесь, что двигатель полностью остыл.

• Перед заправкой топлива медленно откройте крышку топливного бака и осторожно сбросьте

• Запрещается заливать топливо в двигатель в помещении. Недостаточная вентиляция может привести к травме или смерти в результате удушья или отравления угарным газом.

• Плотно затяните крышку топливного бака. Если крышка топливного бака не затянута, возникает риск пожара.

• Переместите изделие минимум на 3 м / 10 футов от места заправки топливом, прежде чем запустить его.

• Никогда не заправляйте топливный бак полностью. Тепло приводит к расширению топлива. Оставьте место в верхней части топливного бака. Инструкции по технике безопасности во время технического обслуживания ПРЕДУПРЕЖДЕНИЕ: В обязательном порядке прочитайте следующие инструкции по технике безопасности, прежде чем приступать к эксплуатации

• Выхлопные газы из двигателя содержат окись углерода — не имеющий запаха, токсичный и чрезвычайно опасный газ. Запрещается запускать двигатель в помещении или в замкнутых пространствах.

• Прежде чем приступить к техобслуживанию изделия, остановите двигатель и отсоедините кабель от свечи зажигания.

Надевайте защитные перчатки при техобслуживании режущего оборудования. Нож очень острый, что при неосторожном обращении может легко привести к порезам.

• Использование принадлежностей или внесение изменений в конструкцию изделия, не одобренных производителем, может привести к серьезным или смертельным травмам. Запрещается вносить изменения в конструкцию изделия. Пользуйтесь только рекомендованными производителем принадлежностями.

• При несоблюдении правил и сроков выполнения техобслуживания риск получения травмы или повреждения изделия возрастает.

• Выполняйте техобслуживание строго в соответствии с инструкциями, приведенными в руководстве по эксплуатации. Все прочие виды сервисного обслуживания должны проводиться в авторизованном сервисном центре McCulloch.

• Регулярно обращайтесь в авторизованный сервисный центр McCulloch для проведения техобслуживания изделия.

• Замените поврежденные, сломанные или изношенные детали.

1. Совместите резьбовые отверстия в нижней части

рукоятки с резьбовыми отверстиями в узле

Установите винты, шайбы и ручки. (Pис. 19)

3. Надежно затяните ручки.

4. С помощью ремней закрепите кабели на

рукоятке. (Pис. 20) Примечание: Убедитесь, что кабели не натянуты слишком сильно.

5. Для того чтобы установить высоту рукоятки,

отверните нижние ручки, отрегулируйте высоту рукоятки и надежно затяните ручки. (Pис. 21) Установка шнура стартера

1. Установите петлю для шнура стартера и T-

образный фиксатор. Не затягивайте до упора. (Pис. 22)

2. Прижмите рукоятку тормоза двигателя к рукоятке.

3. Медленно вытяните шнур стартера и вставьте

его в петлю для шнура стартера. (Pис. 23)

4. Затяните Т-образный фиксатор. (Pис. 24)

Сборка рукоятки на моделях M46-120RE CLASSIC и M53-174WRE CLASSIC Секция нижней рукоятки

1. Вставьте штифты в нижние отверстия нижней

рукоятки, как показано на рисунке. Совместите резьбовые отверстия и установите винты, шайбы и ручки. (Pис. 25) Секция верхней рукоятки

Совместите отверстия на рукоятке с отверстиями на нижней рукоятке и установите винты, шайбы и ручки. Закрепите также на правой стороне петлю для шнура стартера. Надежно затяните ручки. (Pис. 26)

Потяните рукоятку шнура стартера и намотайте шнур стартера на петлю для шнура стартера. (Pис. 27)

3. С помощью ремней закрепите кабели на

рукоятке. (Pис. 20) Примечание: Убедитесь, что кабели не натянуты слишком сильно. Установка травосборника

1. Наденьте тканевой мешок на раму

травосборника. Убедитесь, что рукоятка рамы травосборника расположена поверх мешка.

Закрепите мешок на раме травосборника с помощью зажимов по краю мешка. (Pис. 28)

3. Поднимите заднюю крышку.

4. Установите травосборник на верхний край шасси.

5. Поместите нижнюю часть травосборника в канал

для выброса травы. Установка пробки для мульчирования

1. Поднимите заднюю крышку и снимите

2. Вставьте пробку для мульчирования в канал для

выброса травы. (Pис. 29) Эксплуатация

ПРЕДУПРЕЖДЕНИЕ: Перед эксплуатацией прибора необходимо внимательно изучить раздел безопасности. Перед началом эксплуатации

1. Внимательно прочитайте руководство по

эксплуатации и убедитесь, что понимаете приведенные здесь инструкции.

Осмотрите режущее оборудование и убедитесь, что оно правильно закреплено и отрегулировано.

Проверка режущего оборудования на стр. 269

3. Заполните топливный бак. См. раздел

топливом на стр. 266

4. Заполните масляный бак и проверьте уровень

масла. См. раздел Проверка уровня масла на стр. 269

Заправка топливом По возможности пользуйтесь экологическим/ алкилатным бензином. При невозможности использовать экологический/алкилатный бензин используйте качественный неэтилированный или этилированный бензин. Используйте бензин с октановым числом 90 RON за пределами Северной Америки (87 AKI в Северной Америке) или выше, а также с максимальным содержанием этанола 10% (E10). 266 867 - 004 - 03.12.2018ВНИМАНИЕ: Не используйте бензин с октановым числом ниже 90 RON за пределами Северной Америки (87 AKI в Северной Америке). Это может привести к повреждению изделия.

1. Медленно откройте крышку топливного бака,

чтобы стравить давление.

2. Медленно залейте топливо из канистры. Если вы

пролили топливо, протрите его тряпкой и дайте оставшемуся топливу высохнуть.

Очистите поверхность вокруг крышки топливного

4. Плотно затяните крышку топливного бака. Если

крышка топливного бака не затянута, возникает риск пожара.

5. Переместите изделие минимум на 3 м (10 футов)

от места заправки топливом, прежде чем запустить его. Регулировка высоты стрижки

1. Переведите рычаг регулировки высоты стрижки

назад, чтобы увеличить высоту стрижки.

2. Переведите рычаг регулировки высоты стрижки

вперед, чтобы уменьшить высоту стрижки. (Pис. 30) ВНИМАНИЕ: Не устанавливайте высоту стрижки слишком низко. Ножи могут ударяться о землю, если поверхность газона неровная. Запуск изделия

• Убедитесь, что кабель подсоединен к свече

• Для M53-150AWR CLASSIC и M51-150AWR CLASSIC: При первом запуске изделия нажмите кнопку подкачивающего насоса пять раз. При следующем запуске холодного двигателя нажмите кнопку подкачивающего насоса три

1. Стойте сзади изделия.

2. Прижмите рукоятку тормоза двигателя к рукоятке.

3. Держите рукоятку стартера правой рукой.

4. Медленно потяните за шнур стартера, пока не

почувствуете некоторое сопротивление.

5. Резко потяните трос, чтобы завести двигатель.

ПРЕДУПРЕЖДЕНИЕ: Не накручивайте шнур стартера вокруг руки. Электрический запуск (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)

Убедитесь, что аккумулятор заряжен. См. раздел Зарядка аккумулятора (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC) на стр. 269

2. Прижмите рукоятку тормоза двигателя к рукоятке.

3. Нажмите и удерживайте кнопку электрического

стартера, пока двигатель не запустится. (Pис. 32) Использование привода колес

• Потяните петлю привода в направлении рукоятки. (Pис. 33)

• Прежде чем потянуть изделие назад, отключите привод и толкните изделие вперед примерно на 10см.

• Отпустите петлю привода, чтобы отключить привод, например, при приближении к препятствию. Остановка изделия

• Для того чтобы остановить только привод, отпустите петлю привода.

• Для того чтобы остановить двигатель, отпустите рукоятку тормоза двигателя. Достижение оптимальных результатов

• Всегда пользуйтесь хорошо заточенным ножом. Затупившийся нож будет стричь траву неровно, и в месте среза трава будет желтеть. При использовании острого ножа также затрачивается меньше энергии, чем при работе с затупившимся ножом.

• Не срезайте более ⅓ всей длины травы. Выполните первую стрижку на большей высоте. Проверьте полученный результат и уменьшите высоту стрижки до необходимого уровня. Если трава высокая, передвигайте газонокосилку медленно и, при необходимости, используйте газонокосилку 2 раза.

• Если вы хотите избежать образования полос на вашем газоне, следует каждый раз стричь его в разных направлениях.

867 - 004 - 03.12.2018 267Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением техобслуживания необходимо внимательно изучить и понять раздел безопасности. Для выполнения любых работ по сервисному обслуживанию и ремонту изделия необходимо пройти специальное обучение. Мы гарантируем доступность услуг по профессиональному ремонту и сервисному обслуживанию. Если ваш дилер не занимается сервисным обслуживанием, обратитесь к нему для получения информации о ближайшем сервисном центре. График технического обслуживания График технического обслуживания рассчитан исходя из ежедневного использования изделия. Если изделие не используется ежедневно, интервалы техобслуживания изменятся. Информацию о техническом обслуживании, отмеченном знаком *, см. в инструкциях в

устройства на изделии на стр. 264

Техническое обслуживание Ежедневно

Выполните общий осмотр X Проверьте уровень масла X Очистите изделие X Проверьте режущее оборудование X Проверьте режущую деку* X Проверьте рукоятку тормоза двигателя* X Осмотрите и отрегулируйте привод (трос сцепления) X Проверьте глушитель* X Проверьте свечу зажигания X Замените масло (первый раз через 5 часов использования, в дальнейшем примерно через каждые 50 часов использования)

Замените воздушный фильтр X Проверьте топливную систему X Выполнение общего осмотра

• Проверьте затяжку гаек и винтов на изделии. Очистка изделия снаружи

Используйте щетку для удаления листьев, травы

• Убедитесь, что воздухозаборник в верхней части двигателя не заблокирован.

• Не используйте моечный агрегат высокого давления для чистки устройства.

• Если вы используете воду для очистки изделия, не допускайте попадания воды непосредственно на двигатель. Очистка внутренней поверхности режущей деки

1. Опорожните топливный бак.

2. Положите изделие на бок таким образом, чтобы

сторона с глушителем была направлена вниз. ВНИМАНИЕ: Если положить изделие так, что воздушный фильтр будет направлен вниз, можно повредить

3. Промойте водой из шланга внутренние

поверхности режущей деки. 268 867 - 004 - 03.12.2018Проверка режущего оборудования ПРЕДУПРЕЖДЕНИЕ: Во избежание непреднамеренного запуска отсоедините кабель от свечи зажигания. ПРЕДУПРЕЖДЕНИЕ: Надевайте защитные перчатки при техобслуживании режущего оборудования. Нож очень острый, что при неосторожном обращении может легко привести к

1. Проверьте режущее оборудование на наличие

повреждений или трещин. Всегда заменяйте поврежденное режущее оборудование.

2. Осмотрите нож на наличие повреждений или

следов притупления. Примечание: После заточки ножа необходимо выполнить его балансировку. Обратитесь в сервисный центр для выполнения заточки, замены и балансировки ножа. При столкновении с препятствием, которое привело в остановке изделия, замените поврежденный нож. Сервисный центр должен определить, следует ли заточить нож или лучше его заменить. Замена ножа

1. Заблокируйте нож деревянным бруском. (Pис. 34)

4. Проверьте опору и болт ножа на наличие

5. Проверьте вал двигателя на наличие

6. При установке нового ножа находящиеся под

углом края должны быть обращены в направлении режущей деки. (Pис. 35)

7. Убедитесь, что нож совмещен с центром вала

8. Заблокируйте нож деревянным бруском.

Установите пружинную шайбу и затяните болт с шайбой моментом 45–60 Нм. (Pис. 36)

9. Проверните нож рукой и убедитесь, что он

свободно вращается. ПРЕДУПРЕЖДЕНИЕ: Используйте прочные перчатки. Нож очень острый, что при неосторожном обращении может легко привести к порезам.

10. Запустите изделие, чтобы проверить работу

ножа. Если нож установлен неправильно, вы ощутите вибрацию изделия, или результат стрижки будет неудовлетворительным. Проверка уровня масла ВНИМАНИЕ: Слишком низкий уровень масла может привести к повреждениям двигателя. Проверьте уровень масла перед запуском изделия.

1. Расположите изделие на ровной поверхности.

2. Снимите крышку масляного бака вместе с щупом.

4. Поместите щуп полностью в масляный бак, чтобы

получить достоверную информацию об уровне

6. Проверьте уровень масла на щупе.

7. Если уровень масла низкий, залейте моторное

масло и проверьте уровень масла еще раз. Зарядка аккумулятора (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC) Заряжайте аккумулятор 1–2 раза за сезон. Используйте зарядное устройство из комплекта

1. Откройте крышку электрического стартера. (Pис.

2. Подключите зарядное устройство и заряжайте

аккумулятор не более 24 часов. (Pис. 38) Проверка предохранителя (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)

1. Отверните 2 винта держателя аккумулятора.

2. Осторожно переверните держатель

аккумулятора, следя за тем, чтобы аккумулятор

3. Откройте крышку держателя предохранителя.

4. Осмотрите предохранитель. Замените

предохранитель, если он перегорел. (Pис. 41)

5. Установите держатель аккумулятора на место.

Следите за тем, чтобы никакие кабели не были

6. Закрепите держатель аккумулятора 2 винтами.

Замена моторного масла ПРЕДУПРЕЖДЕНИЕ: Моторное масло очень горячее сразу после остановки двигателя. Дайте двигателю остыть, прежде чем сливать моторное масло. При попадании моторного масла на кожу смойте его мылом и водой.

867 - 004 - 03.12.2018 2691. Запустите изделие до полного расхода топлива в

2. Отсоедините провод от свечи зажигания.

Снимите крышку масляного бака.

4. Поместите емкость под изделие для сбора

5. Наклоните изделие, чтобы слить моторное масло

6. Заправьте бак новым моторным маслом;

используйте тип масла, рекомендованный в Технические данные на стр. 271

7. Проверьте уровень моторного масла. См. раздел

Проверка уровня масла на стр. 269

Воздушный фильтр Воздушный фильтр после эксплуатации в течение некоторого времени невозможно полностью вычистить. Регулярно выполняйте замену воздушного фильтра. Примечание: Всегда заменяйте поврежденный воздушный фильтр. Очистка бумажного фильтра

1. Снимите крышку воздушного фильтра и

Постучите фильтром о плоскую поверхность, чтобы удалить твердые частицы. ВНИМАНИЕ: Не используйте для очистки бумажного фильтра растворитель или сжатый воздух.

3. Установите воздушный фильтр на место.

Убедитесь, что воздушный фильтр плотно посажен на место.

4. Установите крышку воздушного фильтра на

Очистка пенопластового фильтра

Снимите крышку воздушного фильтра и пенопластовый фильтр.

2. Очистите пенопластовый фильтр с помощью

3. Промойте пенопластовый фильтр чистой водой.

4. Выжмите воду из пенопластового фильтра и

дайте ему высохнуть. ВНИМАНИЕ: Не используйте сжатый воздух. Это может привести к повреждению пенопластового

5. Пропитайте пенопластовый фильтр моторным

6. Прижмите чистую ткань к пенопластовому

фильтру, чтобы удалить излишки масла.

Установите воздушный фильтр на место. Убедитесь, что воздушный фильтр плотно посажен на место.

8. Установите крышку воздушного фильтра на

Проверка свечи зажигания ВНИМАНИЕ: Всегда используйте только указанный тип свечи. Использование неправильного типа свечи зажигания может привести к повреждению изделия.

• Проверьте свечу зажигания, если двигатель не набирает мощность, плохо заводится или плохо работает на холостых оборотах.

• Чтобы уменьшить риск появления нежелательного материала на электродах свечи зажигания, соблюдайте следующие инструкции:

Убедитесь в правильности регулировки частоты оборотов холостого хода. b) Убедитесь, что используется надлежащая топливная смесь. c) Убедитесь, что воздушный фильтр чист.

• Если свеча зажигания загрязнена, очистите ее и проверьте зазор между электродами, см. раздел Технические данные на стр. 271 . (Pис. 42)

• При необходимости замените свечу зажигания. Проверка топливной системы

• Проверьте крышку топливного бака и уплотнение крышки топливного бака на наличие повреждений.

• Проверьте топливный шланг на наличие утечек. Если топливный шланг поврежден, обратитесь в сервисный центр для его замены. Регулировка троса сцепления (M51-150AWR CLASSIC, M53-150AWR CLASSIC, M53-174ARE CLASSIC) Если привод кажется медленным, необходимо отрегулировать трос сцепления.

1. Для того чтобы увеличить скорость, поверните

винт регулировки против часовой стрелки. Примечание: Если привод включается, когда вы не тянете петлю привода, необходимо удлинить трос сцепления.

2. Чтобы удлинить трос сцепления и снизить

скорость, поверните винт регулировки по часовой стрелке. (Pис. 43) Если привод кажется медленным даже после регулировки, обратитесь в авторизованный сервисный центр для замены приводного ремня. 270 867 - 004 - 03.12.2018Регулировка троса сцепления (M46-120RE CLASSIC, M53-174WRE CLASSIC) Если привод кажется медленным, необходимо отрегулировать трос сцепления.

Чтобы отрегулировать длину троса сцепления, закрепите его в одном из отверстий петли привода. Уменьшите длину троса сцепления, чтобы увеличить скорость. Увеличьте длину троса сцепления, чтобы уменьшить скорость. (Pис. 44) Примечание: Если привод включается, когда вы не тянете петлю привода, необходимо удлинить трос сцепления.

2. Для небольшого изменения скорости поверните

винт регулировки. Для того чтобы увеличить скорость, поверните винт регулировки против часовой стрелки. Для того чтобы уменьшить скорость, поверните винт регулировки по часовой стрелке. (Pис. 45) Если привод кажется медленным даже после регулировки, обратитесь в авторизованный сервисный центр для замены приводного ремня. Транспортировка, хранение и утилизация Транспортировка и хранение

• Перед помещением на хранение и транспортировкой изделия и топлива убедитесь в отсутствии утечек или испарения топлива. Искры или источники открытого огня, например, от электрических устройств или котлов, могут привести к пожару.

Всегда используйте рекомендованные контейнеры для хранения и транспортировки

• Перед помещением изделия на длительное хранение опорожните топливный бак и поплавковую камеру карбюратора. Утилизируйте топливо в специально предназначенном для этого месте

• Надежно закрепите изделие на время транспортировки для предотвращения повреждений или аварий.

• Храните изделие в запертом помещении для предотвращения доступа к изделию детей или посторонних лиц.

• Храните изделие в сухом и защищенном от низких температур месте.

• Соблюдайте местное законодательство и действующие нормы в области переработки.

Утилизируйте все химические вещества, такие как моторное масло или антифриз, в сервисном центре или в специально предназначенном для этого месте.

• Если изделие больше не эксплуатируется, отправьте его дилеру McCulloch или утилизируйте в пункте переработки.

• Утилизируйте аккумулятор в сервисном центре или в специально предназначенном месте для утилизации аккумуляторов. Технические данные M46-120RE CL ASSIC

Марка McCulloch McCulloch McCulloch Рабочий объем, см

Частота вращения, об/мин 2900 2900 2900

CLASSIC Номинальная мощность двигателя, кВт

2,0 2,4 2,4 Система зажигания Свеча зажигания K7RTC K7RTC K7RTC Зазор между электродами, мм 0,7 0,7 0,7 Топливная система и система смазки Емкость топливного бака, л 1,0 1,0 1,0 Емкость масляного бака, л 0,45 0,53 0,53 Моторное масло

С пустыми баками, кг 31 33 39,4 Излучение шума

Уровень мощности звука, измеренный, дБ(A) 96 97 98 Уровень мощности шума, гарантированный L

Уровень шумового давления на уши оператора, дБ(A) 83 84 84 Уровни вибрации, a hveq

3,07 6,66 3,39 Режущее оборудование Высота реза, мм 30-80 30-90 30-90 Ширина стрижки, мм 460 510 530 Нож Mulcher 46 Mulcher 51 Mulcher 53 Артикул 5811889-10 5041133-10 5811886-10 Емкость травосборника, л 50 55 55

Указанная номинальная мощность двигателя — это средняя полезная мощность типичного серийного двигателя при указанной частоте вращения (об/мин) для определенной модели двигателя, измеренная в соответствии со стандартом SAE J1349/ISO1585. Показатели двигателей массового производства могут отличаться от этого значения. Фактическая выходная мощность двигателя, установленного на определенном изделии, зависит от рабочей скорости, условий окружающей среды и других параметров.

Используйте моторное масло качества SJ или выше. См. таблицу вязкости в руководстве производителя двигателя и выберите оптимальное значение в соответствии с ожидаемой температурой окружающей среды.

Излучение шума в окружающую среду измеряется как шумовой эффект (L

) согласно Директиве ЕС 2000/14/EC.

Уровень шумового давления в соответствии с ISO 5395. Указанные данные об уровне шумового давления имеют типичный статистический разброс (стандартное отклонение) в 1,2 дБ (A).

Уровень вибрации в соответствии с ISO 5395. Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное отклонение) 0,2 м/с

Марка McCulloch McCulloch Рабочий объем, см

Частота вращения, об/мин 2900 2900 Номинальная мощность двигателя, кВт

3,0 3,0 Система зажигания Свеча зажигания K7RTC K7RTC Зазор между электродами, мм 0,7 0,7 Топливная система и система смазки Емкость топливного бака, л 1,0 1,0 Емкость масляного бака, л 0,53 0,53 Моторное масло

С пустыми баками, кг 36 36 Излучение шума

Уровень мощности звука, измеренный, дБ(A) 97 97 Уровень мощности шума, гарантированный L

Уровень шумового давления на уши оператора, дБ(A) 84 84 Уровни вибрации, a hveq

6,13 6,13 Режущее оборудование Высота реза, мм 30-90 30-90 Ширина стрижки, мм 530 530 Нож Mulcher 53 Mulcher 53

Указанная номинальная мощность двигателя — это средняя полезная мощность типичного серийного двигателя при указанной частоте вращения (об/мин) для определенной модели двигателя, измеренная в соответствии со стандартом SAE J1349/ISO1585. Показатели двигателей массового производства могут отличаться от этого значения. Фактическая выходная мощность двигателя, установленного на определенном изделии, зависит от рабочей скорости, условий окружающей среды и других параметров.

Используйте моторное масло качества SJ или выше. См. таблицу вязкости в руководстве производителя двигателя и выберите оптимальное значение в соответствии с ожидаемой температурой окружающей среды.

Излучение шума в окружающую среду измеряется как шумовой эффект (L

) согласно Директиве ЕС 2000/14/EC.

Уровень шумового давления в соответствии с ISO 5395. Указанные данные об уровне шумового давления имеют типичный статистический разброс (стандартное отклонение) в 1,2 дБ (A).

Уровень вибрации в соответствии с ISO 5395. Указанные данные об уровне вибрации имеют типичный статистический разброс (стандартное отклонение) 0,2 м/с

Артикул 5811886-10 5811886-10 Емкость травосборника, л 55 55 Декларация соответствия ЕС Содержание декларации о соответствии ЕС Компания Husqvarna AB, SE 561 82 Huskvarna, ШВЕЦИЯ, под свою исключительную ответственность заявляет, что представленное изделие: Описание Пешеходная газонокосилка с двигателем внутреннего сгорания Марка McCulloch Платформа / Тип / Модель M46-120RE CLASSIC, M51-150AWR CLASSIC, M53-150AWR CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC Партия Серийный номер с 2017 года и далее полностью соответствует следующим директивам и нормам ЕС: Директива/Норматив Описание 2006/42/EC "о механическом оборудовании" 2014/30/EU "об электромагнитной совместимости" 2000/14/EC; 2005/88/EC "об излучении шума от оборудования, размещенного вне помещения" Применяются следующие согласованные стандарты и/или технические спецификации: EN ISO 12100, ISO

14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032

В соответствии с директивой 2000/14/EC, приложение V, заявленные значения звукового давления указаны в разделе технических данных настоящего руководства и в подписанной декларации соответствия ЕС. Поставляемая пешеходная газонокосилка с двигателем внутреннего сгорания соответствует эталону, прошедшему контроль. 141400, Московская обл., Г. Химки, ул. Ленинградская, владение 39, строение 6, здание II этаж 4, OB02_04, телефон горячей линии 8-800-200-1689 274 867 - 004 - 03.12.2018Obsah Úvod...........................................................................275 Bezpečnosť...............................................................276 Montáž.......................................................................

5. Рукоятка стартера
