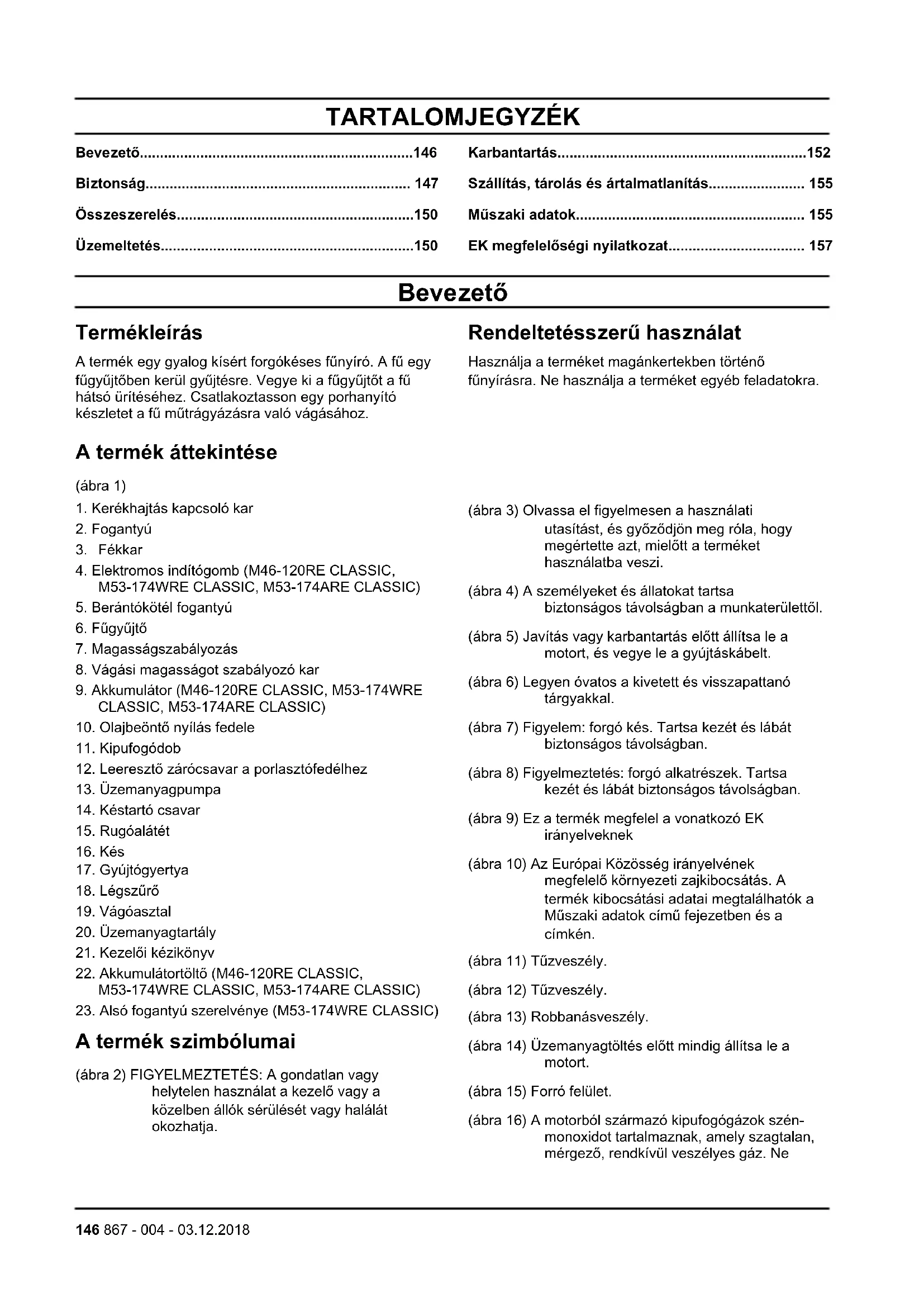

HASZNÁLATI ÚTMUTATÓ M46120RE Classic MCCULLOCH

• Üzemeltetés p. 150
• Karbantartás p. 152
• Szállítás, tárolás és ártalmatlanítás p. 155
• Műszaki adatok p. 155
• EK megfelelőségi nyilatkozat Bevezető Termékleírás A termék egy gyalog kísért forgókéses fűnyíró. A fű egy fűgyűjtőben kerül gyűjtésre. Vegye ki a fűgyűjtőt a fű hátsó ürítéséhez. Csatlakoztasson egy porhanyító készletet a fű műtrágyázásra való vágásához. Rendeltetésszerű használat Használja a terméket magánkertekben történő fűnyírásra. Ne használja a terméket egyéb feladatokra. A termék áttekintése (ábra 1) p. 157

1. Kerékhajtás kapcsoló kar

5. Berántókötél fogantyú

7. Magasságszabályozás

8. Vágási magasságot szabályozó kar

10. Olajbeöntő nyílás fedele

12. Leeresztő zárócsavar a porlasztófedélhez

20. Üzemanyagtartály

21. Kezelői kézikönyv

22. Akkumulátortöltő (M46-120RE CLASSIC,

M53-174WRE CLASSIC, M53-174ARE CLASSIC)

23. Alsó fogantyú szerelvénye (M53-174WRE CLASSIC)

A termék szimbólumai (ábra 2) FIGYELMEZTETÉS: A gondatlan vagy helytelen használat a kezelő vagy a közelben állók sérülését vagy halálát okozhatja. (ábra 3) Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a terméket használatba veszi. (ábra 4) A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől. (ábra 5) Javítás vagy karbantartás előtt állítsa le a motort, és vegye le a gyújtáskábelt. (ábra 6) Legyen óvatos a kivetett és visszapattanó tárgyakkal. (ábra 7) Figyelem: forgó kés. Tartsa kezét és lábát biztonságos távolságban. (ábra 8) Figyelmeztetés: forgó alkatrészek. Tartsa kezét és lábát biztonságos távolságban. (ábra 9) Ez a termék megfelel a vonatkozó EK irányelveknek (ábra 10) Az Európai Közösség irányelvének megfelelő környezeti zajkibocsátás. A termék kibocsátási adatai megtalálhatók a Műszaki adatok című fejezetben és a címkén. (ábra 11) Tűzveszély. (ábra 12) Tűzveszély. (ábra 13) Robbanásveszély. (ábra 14) Üzemanyagtöltés előtt mindig állítsa le a motort. (ábra 15) Forró felület. (ábra 16) A motorból származó kipufogógázok szén- monoxidot tartalmaznak, amely szagtalan, mérgező, rendkívül veszélyes gáz. Ne 146 867 - 004 - 03.12.2018működtesse a járművet beltérben vagy zárt helyen. (ábra 17) A motorból származó kipufogógázok szén- monoxidot tartalmaznak, amely szagtalan, mérgező, rendkívül veszélyes gáz. Ne működtesse a járművet beltérben vagy zárt helyen. Megjegyzés: A terméken szereplő többi jelölés/címke a további piacok specifikus vizsgáztatási követelményeire vonatkozik. EU V FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a McCulloch kereskedőjével a folytatás előtt.

Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.

• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.

• Ne engedje, hogy használják a terméket, amíg nem gondoskodott róla, hogy elolvassák és megértsék a használati utasítás tartalmát.

• A terméket gyermekek nem használhatják.

• Ne használja a terméket olyan személy, aki nem ismeri a kezelési utasítást.

• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.

• Ne használja a terméket, ha hibás.

• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta. A munkaterület biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata előtt távolítsa el a különböző tárgyakat, például ágakat, gallyakat és köveket a munkaterületről.

867 - 004 - 03.12.2018 147• A vágószerkezetnek ütköző tárgyak elrepülve

személyek vagy tárgyak sérülését okozhatják. A közelben állókat és az állatokat tartsa biztonságos távolságban a terméktől.

• Ne használja a terméket rossz időben, például ködben, esőben, erős szélben, nagy hidegben, villámlás veszélyes esetén. A termék rossz időjárási körülmények között vagy nyirkos, nedves helyeken történő használata fárasztó. A rossz időjárás veszélyes körülményeket, például csúszós felületeket okozhat.

Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek akadályozzák a termék biztonságos üzemeltetését.

• Ügyeljen az olyan akadályokra, mint a gyökerek, kövek, gallyak, gödrök és árkok. A magas fű akadályokat rejthet.

• A lejtőkön levő fű nyírása veszélyes lehet. Ne használja a terméket 15 foknál meredekebb lejtőn.

• Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.

• Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér, amelyek gátolják a tiszta kilátást. Munkabiztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.

• Használjon személyi védőfelszerelést. Lásd: Személyi védőfelszerelés148. oldalon

• Mindenképpen legyen tisztában azzal, hogy vészhelyzet esetén hogyan kell gyorsan leállítani a motort.

• Soha ne indítsa el a motort zárt térben vagy gyúlékony anyag közelében. A motorból kijutó kipufogó füstök forrók és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak.

• Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

• Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Húzza ki a gyújtáskábelt a gyújtógyertyából. Ellenőrizze, hogy a termék sérülésmentes-e. Javítsa meg a sérüléseket, vagy végeztesse el a szakszervizzel a javításokat.

• Amikor a motor működésben van, soha ne rögzítse tartósan a fékkart a fogantyúhoz.

• Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.

• Mindig maradjon a termék mögött, amikor működteti.

A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.

• Ne döntse meg a terméket, ha a motor jár.

• Legyen óvatos, amikor hátrafelé húzza a terméket.

• Soha ne emelje fel a terméket, ha a motor jár. Ha fel kell emelnie a terméket, előbb kapcsolja ki a motort, és válassza le a gyújtásvezetéket a gyújtógyertyáról.

• Ne sétáljon hátrafelé a termék működtetése során.

• Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdák.

• Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.

• Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.

• Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog. Biztonsági utasítások az üzemeltetéshez Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

• 85 dB-nél magasabb zajszint esetén használjon hallásvédőt.

Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.

• Viseljen vastag, hosszú szárú nadrágot.

• Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor. Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a McCulloch szervizműhellyel. 148 867 - 004 - 03.12.2018A vágóburkolat ellenőrzése A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

• Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés. Fékkar A fékkar a motor leállítására szolgál. Ha elengedi a fékkart, a motor leáll. A motorfék ellenőrzéséhez indítsa el a motort, majd engedje el a fékkart. Ha a motor 3 másodpercen belül nem áll le, állítassa be egy hivatalos McCulloch szakszervizben a motorféket. (ábra 18) Kipufogódob A kipufogódob minimálisra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő közeléből. Hiányzó vagy hibás kipufogódob esetén ne használja a terméket. A hibás kipufogódob növeli a zajszintet és a tűzveszélyt. FIGYELMEZTETÉS: A kipufogódob erősen felhevül használat közben és után, illetve, amikor a motor alapjáraton működik. Legyen óvatos gyúlékony anyagok és/vagy gőzök közelében a tűzveszély elkerülése érdekében. A hangfogó ellenőrzése

• Rendszeresen ellenőrizze a kipufogódob megfelelő rögzítését és épségét. Üzemanyaggal kapcsolatos biztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket.

• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.

Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.

• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.

• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.

• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.

• Az üzemanyag vagy a motor közelében ne dohányozzon.

Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.

• Ne tankoljon járó motornál.

• Várja meg a tankolással, amíg lehűl a motor.

• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.

• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.

• Húzza meg teljesen az üzemanyagtartály sapkáját. Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

• Beindítás előtt vigye a terméket legalább 3 m távolságra a tankolás helyétől.

• Ne töltse teljesen tele az üzemanyagtartályt. Hő hatására az üzemanyag kitágul. Hagyjon egy kis helyet az üzemanyagtartály tetejénél. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A motorból származó kipufogógázok szén- monoxidot tartalmaznak, amely szagtalan, mérgező, rendkívül veszélyes gáz. Ne indítsa be a motort beltérben vagy zárt helyen.

• A termék karbantartása előtt állítsa le a motort, és húzza ki a gyújtáskábelt a gyújtógyertyából.

A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

• A gyártó által nem jóváhagyott tartozékok és változtatások súlyos sérülést vagy halált okozhatnak. Ne végezzen módosításokat a terméken. Csak a gyártó által jóváhagyott tartozékokat használjon.

• Ha a karbantartást nem megfelelően és rendszeresen végezték el, nő a termék sérülésének és károsodásának kockázata.

• Csak a felhasználói kézikönyvben megadott karbantartást végezze el. Minden egyéb szervizelés csak hivatalos McCulloch szervizműhely végezhet.

• Végeztesse a termék rendszeres szervizelését hivatalos McCulloch szervizműhellyel.

• A sérült, kopott vagy törött alkatrészt cserélje ki.

867 - 004 - 03.12.2018 149Összeszerelés

A fogantyú felszerelése a M51-150AWR CLASSIC,

1. Hozza fedésbe a fogantyú alján található

csavarfuratokat a fogantyúszerelvényen levő csavarfuratokkal.

2. Rögzítse a csavarokat, alátéteket és gombokat.

3. Teljesen húzza meg a gombokat.

4. Használja a pántokat, hogy a kábeleket a

fogantyúhoz rögzítse. (ábra 20) Megjegyzés: Győződjön meg róla, hogy a kábelek nem túl feszesek.

5. A fogantyú magasságának beállításához lazítsa meg

az alsó gombokat, állítsa be a fogantyú magasságát, és húzza meg teljesen a gombokat. (ábra 21) A berántókötél felszerelése

1. Rögzítse a berántókötél-hurkot és a T-csavart. Ne

húzza meg teljesen. (ábra 22)

2. Húzza a fékkart a fogantyúhoz.

3. Lassan húzza ki a berántókötelet, és helyezze be a

berántókötél-hurokba. (ábra 23)

4. Húzza meg a T-csavart. (ábra 24)

A fogantyú felszerelése az összes modellen, kivéve a(z) M46-120RE CLASSIC és M53-174WRE CLASSIC modellt Alsó fogantyú rész

1. Az ábra szerint tegye a csapokat az alsó fogantyú

aljának nyílásaiba. Igazítsa megfelelően a csavarfuratokat, és rögzítse a csavarokat, alátéteket és gombokat. (ábra 25) Felső fogantyú rész

Igazítsa össze a fogantyú nyílásait az alsó fogantyú nyílásaival, majd rögzítse a csavarokat, alátéteket és gombokat. A berántókötél-hurkot is rögzítse a jobb oldalon. Teljesen húzza meg a gombokat. (ábra 26)

2. Húzza meg a berántókötél fogantyúját, és tegye a

berántókötelet a berántókötél-hurok köré. (ábra 27)

3. Használja a pántokat, hogy a kábeleket a

fogantyúhoz rögzítse. (ábra 20) Megjegyzés: Győződjön meg róla, hogy a kábelek nem túl feszesek. A fűgyűjtő doboz felszerelése

1. Helyezze a fűgyűjtő keretet a szövet fűzsákba.

Győződjön meg arról, hogy a fűgyűjtő kereten lévő fogantyú a fűzsák tetején van.

Csatlakoztassa a fűzsákot a fűgyűjtő kerethez a szövetzsák peremén található kapcsok segítségével. (ábra 28)

3. Emelje fel a hátsó burkolatot.

4. Csatlakoztassa a fűgyűjtőt a vázszekrény felső

5. Helyezze a fűgyűjtő alsó részét a fűkidobó

csatornába. A mulcsozó dugó összeszerelése

1. Emelje fel a hátsó burkolatot, és vegye ki a fűgyűjtőt.

2. Helyezze a mulcsozó dugót a fűkidobó csatornába.

(ábra 29) Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A termék működtetése előtt

1. Olvassa el figyelmesen a használati utasítást, és

győződjön meg róla, hogy megértette azt.

2. Vizsgálja meg a vágószerkezetet, hogy

megbizonyosodjon róla, hogy megfelelően van-e rögzítve és beállítva. Lásd A vágószerkezet ellenőrzése152. oldalon

3. Töltse fel az üzemanyagtartályt. Lásd

Tankolás150. oldalon

4. Töltse fel az olajtartályt, és ellenőrizze az olajszintet.

Lásd Az olajszint ellenőrzése153. oldalon

Tankolás Ha elérhető, használjon környezetbarát/alkilát benzint. Ha környezetbarát/alkilát benzin nem áll rendelkezésre, használjon jó minőségű ólommentes vagy ólomtartalmú 150 867 - 004 - 03.12.2018benzint. Észak-Amerika területén kívül legalább 90 RON (Észak-Amerikában 87 AKI) oktánszámú benzint használjon, amely legfeljebb 10% etanolt (E10) tartalmaz. VIGYÁZAT: Észak-Amerika területén kívül ne használjon 90 RON (Észak-Amerikában 87 AKI) oktánszámúnál gyengébb benzint. Ezzel kárt tehet a termékben.

1. Lassan nyissa ki az üzemanyagtartály sapkáját,

hogy kiengedje a nyomást.

2. Töltsön fel lassan a tartályt az üzemanyagkannával.

Ha kiömlött az üzemanyag, törölje le egy kendővel, és hagyja, hogy a megmaradt üzemanyag felszáradjon.

Tartsa tisztán az üzemanyagtartály sapkájának környékét.

4. Húzza meg teljesen az üzemanyagtartály sapkáját.

Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

5. Vigye legalább 3 m (10 láb) távolságra a terméket a

tankolás helyétől, mielőtt beindítaná. A vágási magasság beállítása

1. Mozgassa a vágási magasságot szabályozó kart

hátrafelé a vágási magasság növeléséhez.

2. Mozgassa a vágási magasságot szabályozó kart

előrefelé a vágási magasság csökkentéséhez. (ábra 30) VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajba ütközhetnek, ha a pázsit felülete nem egyenletes. A termék elindítása

• Győződjön meg róla, hogy a gyújtáskábel csatlakozik a gyújtógyertyához.

A M53-150AWR CLASSIC és M51-150AWR CLASSIC esetében: A készülék legelső beindításakor nyomja meg 5-ször az üzemanyagpumpát. Ha a készülék legközelebbi indításakor a motor hideg, 3-szor nyomja meg az üzemanyagpumpát. Manuális indítás

1. Maradjon a termék mögött.

2. Húzza a fékkart a fogantyúhoz. (ábra 31)

3. Fogja meg a berántókötél fogantyúját jobb kézzel.

4. Lassan húzza ki a berántókötelet, amíg ellenállást

5. Erőteljes mozdulattal rántsa be a motort.

FIGYELMEZTETÉS: Ne tekerje a berántókötelet a keze köré. Elektromos indítás (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)

1. Ellenőrizze, hogy az akkumulátor fel van töltve. Lásd

Az akkumulátor töltése (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)153. oldalon

2. Húzza a fékkart a fogantyúhoz. (ábra 31)

3. Tartsa lenyomva az elektromos indítógombot a

motor beindulásáig. (ábra 32) A kerekeken levő meghajtó használata

• Húzza a kerékhajtás kapcsoló kart a fogantyú irányába. (ábra 33)

• Mielőtt maga felé húzza a gépet, kapcsolja ki a meghajtást, és tolja előre a gépet kb. 10cm-re.

• Engedje el a kerékhajtás kapcsoló kart, hogy kikapcsolja a meghajtást, például amikor akadály közelébe ér. A termék leállítása

• Csak a meghajtás leállításához engedje el a kerékhajtás kapcsoló kart.

• A motor leállításához engedje el a fékkart. Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.

• Ne nyírjon le többet a fű hosszának ⅓-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon magas a fű, lassan és szükség esetén 2-szer nyírjon.

• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton.

867 - 004 - 03.12.2018 151Karbantartás

Bevezető FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha viszonteladója nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Karbantartási terv A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja. A *-gal jelölt karbantartásokhoz az utasításokat lásd: Biztonsági eszközök a terméken148. oldalon

Karbantartás Naponta Hetente Havonta Végezzen általános ellenőrzés X Ellenőrizze az olajszintet X Tisztítsa meg a terméket X Ellenőrizze a vágószerkezetet X Ellenőrizze a vágóburkolatot* X Ellenőrizze a fékkart* X Ellenőrizze és állítása be a hajtást (tengelykapcsoló vezeték) X Ellenőrizze a hangfogót* X Ellenőrizze a gyújtógyertyát X Cserélje ki az olajat (először 5 óra után, majd minden 50 óra használat után)

Cserélje ki a légszűrőt X Ellenőrizze az üzemanyagrendszert X Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok meg vannak-e szorítva a terméken. A termék külső tisztítása

Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket.

• Győződjön meg róla, hogy a motor tetején levő levegőbeömlő nyílás nincs eltömődve.

• Ne használjon nagynyomású mosót a termék tisztításához.

• Ha vízzel tisztítja a terméket, ne irányítsa a vízsugarat közvetlenül a motorra. A vágóburkolat belső felületének tisztítása

1. Ürítse ki a benzintartályt.

2. Fordítsa a terméket az oldalára a hangfogóval lefelé.

VIGYÁZAT: Ha a terméket a légszűrővel lefelé fordítva állítja, a motor károsodhat.

3. Mossa le vízzel a vágóburkolat belső felületét.

A vágószerkezet ellenőrzése FIGYELMEZTETÉS: A termék véletlen elindítását elkerülendő, húzza ki a gyújtáskábelt a gyújtógyertyából. FIGYELMEZTETÉS: A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés

szempontjából. Mindig cserélje ki a sérült vágószerkezetet. 152 867 - 004 - 03.12.20182. Nézze meg a kést, hogy sérült-e vagy tompa-e. Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e. A kés cseréje

1. Rögzítse a kést egy fadarabbal.

2. Távolítsa el a késtartó csavart.

4. Ellenőrizze a késtámaszt és a késtartó csavart, hogy

5. Ellenőrizze a motor tengelyét, hogy nincs-e

6. Az új kés rögzítésekor a kés ferde vége a

vágóburkolat felé nézzen. (ábra 35)

7. Győződjön meg róla, hogy a kés igazodik a

motortengely középpontjához.

8. Rögzítse a kést egy fadarabbal. Helyezze fel a rugós

alátétet, és húzza meg a csavart 45–60 Nm nyomatékkal. (ábra 36)

9. Forgassa meg a kést kézzel, és figyelje, hogy

szabadon forog-e. FIGYELMEZTETÉS: Használjon strapabíró kesztyűt. A kés nagyon éles, könnyen megvághatja magát.

10. Indítsa be a terméket, hogy tesztelje a kést. Ha a

kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő. Az olajszint ellenőrzése VIGYÁZAT: Ha az olajszint túlságosan alacsony, kár keletkezhet a motorban. Ellenőrizze az olajszintet, mielőtt elindítja a terméket.

1. Helyezze a terméket vízszintes talajra.

2. Vegye le az olajtartály sapkáját a rögzített

nívópálcával együtt.

3. Törölje le a nívópálcáról az olajat.

4. Tegye a nívópálcát teljesen az olajtartályba, hogy

pontos képet kapjon az olajszintről.

5. Vegye ki a nívópálcát.

6. Vizsgálja meg az olajszintet a nívópálcán.

7. Ha az olajszint alacsony, töltse fel a tartályt

motorolajjal, és ellenőrizze újra az olajszintet. Az akkumulátor töltése (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC) Egy szezon alatt 1-2-szer töltse az akkumulátort. Használja a mellékelt akkumulátortöltőt.

Nyissa fel az elektronikus indítás fedelét. (ábra 37)

2. Csatlakoztassa az akkumulátortöltőt, és töltse az

akkumulátort legfeljebb 24 órán át. (ábra 38) A biztosíték ellenőrzése (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)

1. Távolítsa el a 2 csavart az akkumulátortartóról. (ábra

2. Óvatosan fordítsa el az akkumulátortartót, hogy az

akkumulátor ne essen ki.

3. Nyissa fel a biztosítékfoglalat fedelét. (ábra 40)

4. Ellenőrizze a biztosítékot. Ha kiégett, cserélje ki.

5. Helyezze vissza az akkumulátortartót. Ügyeljen arra,

hogy a kábelek ne akadjanak be.

6. Rögzítse az akkumulátortartót a 2 csavarral.

A motorolaj cseréje FIGYELMEZTETÉS: A motorolaj rendkívül forró közvetlenül a motor leállítása után. Várja meg, amíg lehűl a motor, mielőtt leereszti az olajat. Ha motorolaj kerül a bőrére, vízzel és szappannal mossa le.

1. Használja a terméket addig, amíg kiürül az

2. Húzza ki a gyújtáskábelt a gyújtógyertyából.

3. Vegye le az olajtartály sapkáját.

4. Tegyen egy tartályt a termék alá, hogy a motorolajat

5. Döntse meg a terméket, hogy az olajtartályból

kifolyjon a motorolaj.

6. Töltse fel az olajtartályt a(z)

Műszaki adatok155. oldalon részben ajánlott típusú, új motorolajjal.

7. Ellenőrizze az olajszintet. Lásd

Az olajszint ellenőrzése153. oldalon

Légszűrő A hosszú ideje használt légszűrőt nem lehet teljesen kitisztítani. A légszűrőt rendszeres időközönként cserélje ki. Megjegyzés: Mindig cserélje ki a sérült levegőszűrőt. A papírszűrő tisztítása

1. Távolítsa el a levegőszűrő fedelét és a papírszűrőt.

- 03.12.2018 1532. A szűrőt ütögesse sima felülethez, hogy a rátapadt részecskék leessenek. VIGYÁZAT: Ne tisztítsa a papírszűrőt oldószerrel vagy sűrített levegővel.

3. Tegye vissza a légszűrőt. Győződjön meg arról,

hogy a szűrő szorosan illeszkedik a levegőszűrő- tartóba.

4. Tegye vissza a légszűrő fedelet.

A műanyaghab szűrő tisztítása

Távolítsa el a levegőszűrő fedelét és a műanyaghab szűrőt.

2. Tisztítsa meg a műanyaghab szűrőt szappannal és

3. Öblítse le tiszta vízzel a műanyaghab szűrőt.

4. Nyomja ki a vizet a műanyaghab szűrőből, és hagyja

megszáradni. VIGYÁZAT: Ne használjon sűrített levegőt. Az károsíthatja a műanyaghab szűrőt.

5. Kenje be a műanyaghab szűrőt motorolajjal.

6. Nyomjon tiszta kendőt a műanyaghab szűrőhöz a

felesleges olaj eltávolításához.

Tegye vissza a légszűrőt. Győződjön meg arról, hogy a szűrő szorosan illeszkedik a levegőszűrő- tartóba.

8. Tegye vissza a légszűrő fedelet.

A gyújtógyertya ellenőrzése. VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.

• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat:

gondoskodjon az alapjárati fordulatszám megfelelő beállításáról; b) gondoskodjon a megfelelő üzemanyag- keverékről; c) gondoskodjon a levegőszűrő tisztaságáról.

• Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: Műszaki adatok155. oldalon . (ábra 42)

• Szükség esetén cserélje ki a gyújtógyertyát. Az üzemanyagrendszer ellenőrzése

• Vizsgálja meg az üzemanyagtartály sapkáját és a sapka tömítését, hogy ellenőrizze, nincs-e megsérülve.

• Vizsgálja meg az üzemanyag-vezetéket, hogy ellenőrizze, nincs-e szivárgás. Ha az üzemanyag- vezeték sérült, cseréltesse ki egy szervizműhellyel. A tengelykapcsoló bovden beállítása (M51-150AWR CLASSIC,

M53-174ARE CLASSIC) Ha a hajtás lassúnak tűnik, akkor be kell állítani a tengelykapcsoló bovdent.

1. A hajtási sebesség növelése érdekében forgassa el

a beállító csavart az óramutató járásával ellentétes irányba. Megjegyzés: Ha a hajtás be van kapcsolva, amikor nem húzza a kerékhajtás kapcsoló kart, meg kell hosszabbítani a tengelykapcsoló bovdent.

2. A tengelykapcsoló bovden meghosszabbításához,

illetve a hajtás sebességének csökkentéséhez forgassa el a beállító csavart az óramutató járásával megegyező irányba. (ábra 43) Ha a hajtás a beállítás után is lassú, cseréltesse ki a hajtó ékszíjat egy hivatalos szervizműhellyel. A tengelykapcsoló bovden beállítása

CLASSIC) Ha a hajtás lassúnak tűnik, akkor be kell állítani a tengelykapcsoló bovdent.

1. Csatlakoztassa a tengelykapcsoló bovdent a

kerékhajtás kapcsoló karon levő különböző furatokhoz a bovden hosszának beállításához. A tengelykapcsoló bovden hosszának csökkentésével a hajtási sebesség növelhető. A tengelykapcsoló bovden hosszának növelésével a hajtási sebesség csökkenthető. (ábra 44) Megjegyzés: Ha a hajtás be van kapcsolva, amikor nem húzza a kerékhajtás kapcsoló kart, meg kell hosszabbítani a tengelykapcsoló bovdent.

2. A hajtási sebesség kis mértékű módosításához

forgassa el a beállító csavart. A hajtási sebesség növelése érdekében forgassa el a beállító csavart az óramutató járásával ellentétes irányba. A hajtási sebesség csökkentése érdekében forgassa el a beállító csavart az óramutató járásával megegyező irányba. (ábra 45) Ha a hajtás a beállítás után is lassú, cseréltesse ki a hajtó ékszíjat egy hivatalos szervizműhellyel. 154 867 - 004 - 03.12.2018Szállítás, tárolás és ártalmatlanítás Szállítás és raktározás

• A termék és az üzemanyag tárolásához és szállításához győződjön meg róla, hogy nincsenek szivárgások vagy gőzök. Szikra vagy nyílt láng, például elektromos készülékektől vagy kazánoktól, tüzet okozhat.

Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.

• Ha a terméket hosszabb ideig tárolja, ürítse ki az üzemanyagtartályt és a porlasztófedelet. A felesleges üzemanyagot adja le egy erre kijelölt gyűjtőponton.

• Biztonságosan rögzítse a terméket szállítás során, a sérülés és baleset elkerülése érdekében.

• Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.

• Tartsa a terméket száraz és fagymentes helyen. Hulladékkezelés

• Kövesse a helyi újrahasznosítási előírásokat és a vonatkozó szabályozásokat.

A használt vagy felesleges vegyi anyagot, például a motorolajat vagy a fagyállót, adja le egy szervizközpontban vagy egy erre kijelölt gyűjtőponton.

• A már nem használt terméket, küldje vissza a McCulloch kereskedőhöz, vagy adja le egy újrahasznosítási ponton.

• Adja le az akkumulátort egy szervizközpontban vagy egy erre kijelölt gyűjtőponton. Műszaki adatok M46-120RE CL ASSIC

Fordulatszám, ford./perc 2900 2900 2900 Névleges motorteljesítmény, kW

2,0 2,4 2,4 Gyújtásrendszer Gyújtógyertya K7RTC K7RTC K7RTC Elektródahézag, mm 0,7 0,7 0,7 Üzemanyag- és olajozási rendszer Üzemanyagtartály űrtartalma, liter 1,0 1,0 1,0 Olajtartály űrtartalma, liter 0,45 0,53 0,53 Motorolaj

A motor feltüntetett névleges teljesítménye az adott motormodell tipikus legyártott motorjának a J1349/ ISO1585 sz. SAE-szabvány szerint mért átlagos nettó teljesítménye (a megadott fordulatszám mellett). A sor- ozatgyártott motorok esetén ez az érték eltérő lehet. A végső termékbe épített motor tényleges leadott teljesít- ménye az üzemi fordulatszámtól, a környezeti körülményektől és egyéb értékektől függ.

SJ vagy jobb minőségű motorolajat használjon. Tekintse meg a viszkozitási táblázatot a motor gyártójának kézikönyvében, és válassza a várható kinti hőmérsékletnek leginkább megfelelő viszkozitást.

CLASSIC Zajkibocsátás

Hangteljesítményszint, mért dB (A) érték 96 97 98 Hangteljesítményszint, garantált , L

dB (A) 97 98 98 Zajszintek

Hangnyomásszint a felhasználó fülénél, dB (A) 83 84 84 Rezgésszintek, a hveq

3,07 6,66 3,39 Vágószerkezet Vágási magasság, mm 30–80 30-90 30-90 Vágószélesség, mm 460 510 530 Kés Mulcher 46 Mulcher 51 Mulcher 53 Cikkszám 5811889-10 5041133-10 5811886-10 Fűgyűjtő űrtartalma, liter 50 55 55 M53-174WRE CLASSIC M53-174ARE CLASSIC Motor Márka McCulloch McCulloch Lökettérfogat, cm

Fordulatszám, ford./perc 2900 2900 Névleges motorteljesítmény, kW

3,0 3,0 Gyújtásrendszer Gyújtógyertya K7RTC K7RTC Elektródahézag, mm 0,7 0,7 Üzemanyag- és olajozási rendszer Üzemanyagtartály űrtartalma, liter 1,0 1,0 Olajtartály űrtartalma, liter 0,53 0,53

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

Hangnyomásszint az ISO 5395 szabvány szerint. A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

Rezgésszint az ISO 5395 szabvány szerint. A rezgésszintre vonatkozó jelentési adatok az 0,2 m/s

tipikus sta- tisztikus ingadozásával (szórásával) rendelkeznek.

A motor feltüntetett névleges teljesítménye az adott motormodell tipikus legyártott motorjának a J1349/ ISO1585 sz. SAE-szabvány szerint mért átlagos nettó teljesítménye (a megadott fordulatszám mellett). A sor- ozatgyártott motorok esetén ez az érték eltérő lehet. A végső termékbe épített motor tényleges leadott teljesít- ménye az üzemi fordulatszámtól, a környezeti körülményektől és egyéb értékektől függ. 156 867 - 004 - 03.12.2018M53-174WRE CLASSIC M53-174ARE CLASSIC Motorolaj

Tömeg Üres tartályokkal, kg 36 36 Zajkibocsátás

Hangteljesítményszint, mért dB (A) érték 97 97 Hangteljesítményszint, garantált , L

dB (A) 98 98 Zajszintek

Hangnyomásszint a felhasználó fülénél, dB (A) 84 84 Rezgésszintek, a hveq

6,13 6,13 Vágószerkezet Vágási magasság, mm 30-90 30-90 Vágószélesség, mm 530 530 Kés Mulcher 53 Mulcher 53 Cikkszám 5811886-10 5811886-10 Fűgyűjtő űrtartalma, liter 55 55 EK megfelelőségi nyilatkozat Az EK-megfelelőségi nyilatkozat tartalma A Husqvarna AB, SE 561 82 Huskvarna, SVÉDORSZÁG a saját felelősségére kijelenti, hogy a jelzett termék: Leírás Belső égésű motorral működő, gyalog kísért fűnyíró Márka McCulloch Platform / Típus / Modell M46-120RE CLASSIC, M51-150AWR CLASSIC, M53-150AWR CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC Köteg 2017-es és újabb sorozatszámok teljes mértékben megfelel a következő EU-irányelveknek és rendeleteknek: Irányelv/rendelet Leírás

SJ vagy jobb minőségű motorolajat használjon. Tekintse meg a viszkozitási táblázatot a motor gyártójának kézikönyvében, és válassza a várható kinti hőmérsékletnek leginkább megfelelő viszkozitást.

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

Hangnyomásszint az ISO 5395 szabvány szerint. A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

Rezgésszint az ISO 5395 szabvány szerint. A rezgésszintre vonatkozó jelentési adatok az 0,2 m/s

tipikus sta- tisztikus ingadozásával (szórásával) rendelkeznek.

867 - 004 - 03.12.2018 1572006/42/EK „gépre vonatkozó”

2014/30/EU „elektromágneses megfelelőségre vonatkozó” 2000/14/EC; 2005/88/EC „kültéri zajkibocsátásra vonatkozó” Az alábbi harmonizált szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN ISO 12100, ISO 14982,

ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032

A zajértékek a 2000/14/EK irányelv V. mellékletének megfelelően a használati utasításban, a műszaki adatok feje- zetben, valamint az aláírt EK-megfelelőségi nyilatkozatban találhatók. A szállított belső égésű motorral működő, gyalog kísért fűnyíró megfelel a vizsgálaton átesett példadarabnak. 158 867 - 004 - 03.12.2018Sommario Introduzione.............................................................. 159 Sicurezza...................................................................160 Montaggio

2. K batérii pripojte nabíjačku a nabíjajte maximálne 24
