KÄYTTÖOHJE M46120RE Classic MCCULLOCH

) vastavalt EÜ direktiivile 2000/14/EÜ.

) vastavalt EÜ direktiivile 2000/14/EÜ.

• Asentaminen p. 112
• Toiminta p. 113
• Huolto p. 114
• Kuljettaminen, säilyttäminen ja hävittäminen p. 117
• Tekniset tiedot p. 118

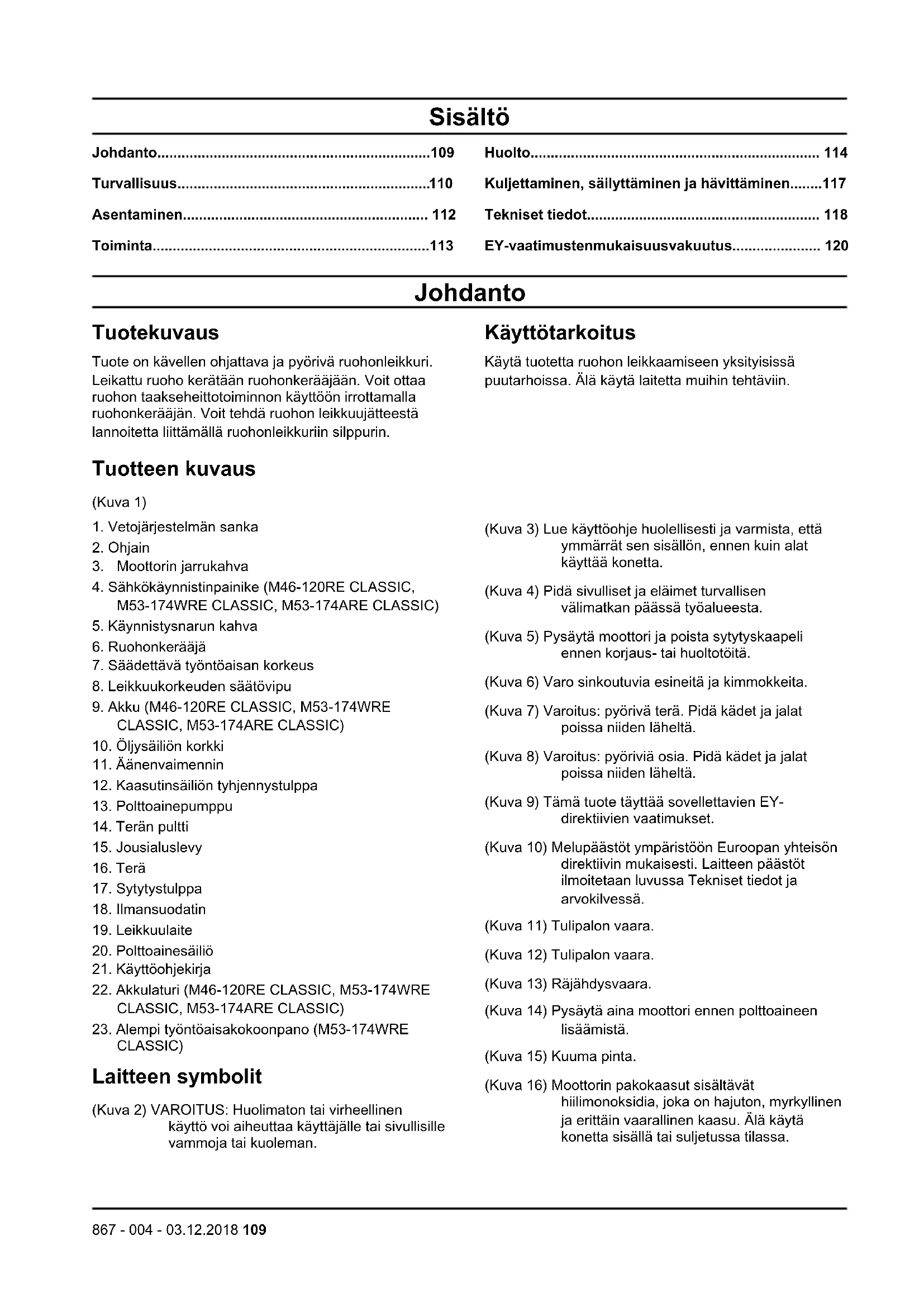

• EY-vaatimustenmukaisuusvakuutus Johdanto Tuotekuvaus Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Leikattu ruoho kerätään ruohonkerääjään. Voit ottaa ruohon taakseheittotoiminnon käyttöön irrottamalla ruohonkerääjän. Voit tehdä ruohon leikkuujätteestä lannoitetta liittämällä ruohonleikkuriin silppurin. Käyttötarkoitus Käytä tuotetta ruohon leikkaamiseen yksityisissä puutarhoissa. Älä käytä laitetta muihin tehtäviin. Tuotteen kuvaus (Kuva 1) p. 120

1. Vetojärjestelmän sanka

Moottorin jarrukahva

4. Sähkökäynnistinpainike (M46-120RE CLASSIC,

M53-174WRE CLASSIC, M53-174ARE CLASSIC)

5. Käynnistysnarun kahva

7. Säädettävä työntöaisan korkeus

8. Leikkuukorkeuden säätövipu

10. Öljysäiliön korkki

12. Kaasutinsäiliön tyhjennystulppa

13. Polttoainepumppu

20. Polttoainesäiliö

23. Alempi työntöaisakokoonpano (M53-174WRE

CLASSIC) Laitteen symbolit (Kuva 2) VAROITUS: Huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman. (Kuva 3) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää konetta. (Kuva 4) Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta. (Kuva 5) Pysäytä moottori ja poista sytytyskaapeli ennen korjaus- tai huoltotöitä. (Kuva 6) Varo sinkoutuvia esineitä ja kimmokkeita. (Kuva 7) Varoitus: pyörivä terä. Pidä kädet ja jalat poissa niiden läheltä. (Kuva 8) Varoitus: pyöriviä osia. Pidä kädet ja jalat poissa niiden läheltä. (Kuva 9) Tämä tuote täyttää sovellettavien EY- direktiivien vaatimukset. (Kuva 10) Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Laitteen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä. (Kuva 11) Tulipalon vaara. (Kuva 12) Tulipalon vaara. (Kuva 13) Räjähdysvaara. (Kuva 14) Pysäytä aina moottori ennen polttoaineen lisäämistä. (Kuva 15) Kuuma pinta. (Kuva 16) Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käytä konetta sisällä tai suljetussa tilassa.

867 - 004 - 03.12.2018 109(Kuva 17) Moottorin pakokaasut sisältävät

hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käytä konetta sisällä tai suljetussa tilassa. Huomautus: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia. EU V VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän. Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Tämä tuote on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.

• Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.

Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten tuotetta käytetään erityistilanteessa, sammuta kone ja ota yhteys McCulloch-jälleenmyyjään, ennen kuin jatkat.

• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.

• Pidä tuote puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.

Älä anna kenenkään käyttää tuotetta, ellet ole varma, että käyttäjä on lukenut käyttöohjekirjan ja ymmärtänyt siinä annetut ohjeet.

• Älä anna lasten käyttää laitetta.

• Älä anna kenenkään sellaisen henkilön käyttää laitetta, joka ei tunne ohjeita.

• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.

• Älä käytä tuotetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.

• Älä käytä tuotetta, jos se on viallinen.

• Älä tee tuotteeseen muutoksia tai käytä tuotetta, mikäli epäilet jonkun muun muuttaneen sitä. Työalueen turvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käyttämistä.

• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.

Älä koskaan käytä tuotetta huonolla säällä esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran. 110 867 - 004 - 03.12.2018• Varo henkilöitä, esineitä ja tilanteita, jotka voivat estää tuotteen turvallisen käytön.

• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.

Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä käytä tuotetta rinteessä, jonka kaltevuus on yli 15°.

• Käytä tuotetta sivusuunnassa rinteeseen nähden. Älä käytä tuotetta pystysuunnassa.

• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden. Työturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotteita ei saa käyttää muihin käyttötarkoituksiin.

• Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 111

• Opettele pysäyttämään moottori nopeasti hätätilassa.

• Älä koskaan käynnistä moottoria suljetussa tilassa tai lähellä herkästi syttyviä materiaaleja. Moottorin pakokaasu on kuumaa ja se voi sisältää kipinöitä, jotka voivat aiheuttaa tulipalon.

• Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.

• Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja kampiakseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.

• Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Irrota sytytyskaapeli sytytystulpasta. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltoliikkeessä.

• Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.

• Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.

• Ole aina tuotteen takana käyttäessäsi sitä.

• Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi tuotetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.

• Älä kallista tuotetta moottorin käynnistyksen aikana.

• Ole varovainen vetäessäsi tuotetta taaksepäin.

• Älä koskaan nosta tuotetta moottorin käynnistyksen aikana. Jos tuotetta täytyy nostaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

• Älä kävele taaksepäin käyttäessäsi tuotetta.

• Sammuta moottori, kun siirrät tuotteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.

• Älä juokse tuotteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät tuotetta.

Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.

• Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri. Turvallisuusohjeet käyttöä varten Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä kuulonsuojaimia, kun melutaso on yli 85 dB.

Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.

• Käytä vahvakankaisia, pitkiä housuja.

• Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana. Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käytä konetta, jos jokin sen turvalaitteista on rikki.

• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä McCulloch- huoltoliikkeeseen. Leikkuusuojuksen tarkistaminen Leikkuusuojus vähentää laitteen tärinää ja terän aiheuttamaa tapaturmavaaraa.

• Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta. Moottorin jarrukahva Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy. Tarkista moottorijarru käynnistämällä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun McCulloch- huoltoliikkeen säätää moottorijarru. (Kuva 18)

867 - 004 - 03.12.2018 111Äänenvaimennin

Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Älä käytä konetta, jos äänenvaimennin on vaurioitunut tai puuttuu kokonaan. Viallinen äänenvaimennin suurentaa melutasoa ja tulipalon vaaraa. VAROITUS: Äänenvaimennin on erittäin kuuma käytön aikana, heti käytön jälkeen ja moottorin käydessä joutokäyntinopeudella. Ole varovainen syttyvien materiaalien ja/tai kaasujen lähistöllä, jotta et aiheuta tulipaloa. Äänenvaimentimen tarkistaminen

• Tarkista äänenvaimennin säännöllisesti vaurioiden varalta ja varmista, että se on kiinnitetty oikein. Polttoaineturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua.

• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.

Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.

• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.

• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.

• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.

• Älä tupakoi polttoaineen tai moottorin lähistöllä.

• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.

• Älä lisää polttoainetta, kun moottori on käynnissä.

• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.

• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.

• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

• Siirrä laite ennen käynnistystä vähintään 3 metrin päähän paikasta, jossa lisäsit polttoainetta.

• Älä täytä polttoainesäiliötä täyteen. Kuumuus saa polttoaineen laajenemaan. Jätä polttoainesäiliön päälle tyhjää tilaa. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa.

• Jos tuotetta täytyy huoltaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

• Lisävarusteet ja muut kuin valmistajan hyväksymät muutokset tuotteeseen voivat aiheuttaa vakavan vamman tai kuoleman. Älä tee tuotteeseen muutoksia. Käytä vain valmistajan hyväksymiä lisävarusteita.

• Jos tuotetta ei ole huollettu asianmukaisesti ja säännöllisesti, tapaturmien ja tuotteen vaurioitumisen vaara kasvaa.

• Huolla tuote ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Kaikki muut huoltotoimet on tehtävä valtuutetussa McCulloch- huoltoliikkeessä.

• Anna valtuutetun McCulloch-huoltoliikkeen huoltaa tuote säännöllisesti.

• Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat. Asentaminen Työntöaisan asentaminen malleihin M51-150AWR CLASSIC,

1. Kohdista työntöaisan alaosassa olevat ruuvireiät

työntöaisakokoonpanon ruuvireikien kanssa.

2. Kiinnitä kaikki ruuvit, aluslevyt ja nupit. (Kuva 19)

3. Kiristä nupit huolellisesti.

Kiinnitä kaapelit työntöaisaan hihnoilla. (Kuva 20) Huomautus: Varmista, ettei kaapeleita ole kiristetty liian tiukalle. 112 867 - 004 - 03.12.20185. Aseta työntöaisan korkeus löysäämällä alempia nuppeja, säätämällä työntöaisan korkeus ja kiristämällä nupit huolellisesti. (Kuva 21) Käynnistysnarun asentaminen

Kiinnitä käynnistysnarun kiinnike ja T-nuppi. Älä kiristä kokonaan. (Kuva 22)

2. Pidä moottorin jarrukahvaa kahvastoa vasten.

3. Vedä käynnistysnaru hitaasti ulos ja aseta se

käynnistysnarun kiinnikkeeseen. (Kuva 23)

4. Kiristä T-nuppi. (Kuva 24)

kuvan osoittamalla tavalla. Kohdista ruuvireiät ja kiinnitä ruuvit, aluslevyt ja nupit. (Kuva 25) Aisan yläosa

1. Kohdista kahvaston reiät alemman työntöaisan

reikien kanssa ja kiinnitä ruuvit, aluslevyt ja nupit. Kiinnitä myös käynnistysnarun kiinnike oikealle puolelle. Kiristä nupit huolellisesti. (Kuva 26)

2. Vedä käynnistysnarun kahvasta ja aseta

käynnistysnaru narun kiinnikkeen ympärille. (Kuva 27)

3. Kiinnitä kaapelit työntöaisaan hihnoilla. (Kuva 20)

Huomautus: Varmista, ettei kaapeleita ole kiristetty liian tiukalle. Ruohonkerääjän asentaminen

1. Aseta ruohonkerääjän runko keruupussiin. Varmista,

että ruohonkerääjän rungon kahva on keruupussin päällä.

Kiinnitä keruupussi ruohonkerääjän runkoon keruupussin reunassa olevilla kiinnikkeillä. (Kuva 28)

3. Nosta takasuojus ylös.

4. Kiinnitä ruohonkerääjä rungon yläreunaan.

5. Aseta ruohonkerääjän alempi osa ruohon

ulosheittokanavaan. Silppurin tulpan asentaminen

1. Nosta takasuojus ylös ja irrota ruohonkerääjä.

2. Aseta silppurin tulppa ruohonkerääjän

ulosheittokanavaan. (Kuva 29) Toiminta Johdanto VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä. Ennen tuotteen käyttöä

1. Lue käyttöohje huolellisesti ja varmista, että

ymmärrät sen sisältämät ohjeet.

2. Tutki terävarustus ja varmista, että se on kiinnitetty

ja säädetty asiamukaisesti. Katso Terävarustuksen tarkistaminen sivulla 115

3. Täytä polttoainesäiliö. Katso

Polttoaineen lisääminen sivulla 113

4. Lisää öljysäiliöön öljyä ja tarkista öljytaso. Katso

Öljyn määrän tarkistaminen sivulla 116

Polttoaineen lisääminen Käytä ympäristöä säästävää bensiiniä tai alkylaattibensiiniä, jos niitä on saatavilla. Jos ympäristöä säästävää bensiiniä tai alkylaattibensiiniä ei ole saatavilla, käytä lyijytöntä tai lyijyllistä laatubensiiniä. Käytä bensiiniä, jonka oktaaniluku on vähintään 90 RON muualla kuin Pohjois-Amerikassa (87 AKI Pohjois- Amerikassa) ja jossa on enintään 10 % etanolia (E10). HUOMAUTUS: Älä käytä polttoainetta, jonka oktaaniluku on pienempi kuin 90 RON muualla kuin Pohjois-Amerikassa (87 AKI Pohjois-Amerikassa). Se voi vaurioittaa laitetta.

1. Vapauta polttoainesäiliöstä painetta avaamalla

polttoainesäiliön korkki hitaasti.

2. Kaada polttoainesäiliöön hitaasti polttoainetta. Jos

öljyä läikkyy, pyyhi öljy pois liinalla ja anna öljyjäämien kuivua.

3. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.

4. Kiristä polttoainesäiliön korkki tiukasti.

Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

5. Siirrä tuote ennen käynnistystä vähintään 3 metrin

(10 jalan) päähän paikasta, jossa lisäsit polttoainetta. Leikkuukorkeuden asettaminen

1. Lisää leikkuukorkeutta siirtämällä leikkuukorkeuden

säätövipua taaksepäin.

2. Vähennä leikkuukorkeutta siirtämällä

leikkuukorkeuden säätövipua eteenpäin. (Kuva 30)

867 - 004 - 03.12.2018 113HUOMAUTUS: Älä aseta leikkuukorkeutta

liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan. Laitteen käynnistäminen

• Varmista, että sytytyskaapeli on liitettynä sytytystulppaan.

• Mallit M53-150AWR CLASSIC ja M51-150AWR CLASSIC: Paina polttoainepumppua viisi kertaa, kun käynnistät laitteen ensimmäisen kerran. Kun käynnistät laitteen myöhemmin moottori kylmänä, paina polttoainepumppua kolme kertaa. Manuaalinen käynnistys

1. Seiso laitteen takana.

2. Pidä moottorin jarrukahvaa kahvastoa vasten. (Kuva

3. Pitele käynnistysnarun kahvaa oikealla kädelläsi.

4. Vedä käynnistysnarusta hitaasti, kunnes tunnet

5. Käynnistä moottori vetämällä voimakkaasti.

VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille. Sähkökäynnistys (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)

2. Pidä moottorin jarrukahvaa kahvastoa vasten. (Kuva

3. Paina sähkökäynnistyspainiketta, kunnes moottori

käynnistyy. (Kuva 32) Vetojärjestelmän käyttäminen pyörillä

• Vedä vetojärjestelmän sankaa kahvaston suuntaan. (Kuva 33)

Ennen kuin vedät tuotetta taaksepäin, kytke vetojärjestelmä pois käytöstä ja työnnä tuotetta eteenpäin noin 10cm.

• Kytke vetojärjestelmä pois käytöstä vapauttamalla vetojärjestelmän sanka esimerkiksi lähestyessäsi estettä. Laitteen pysäyttäminen

• Jos haluat pysäyttää vain vetojärjestelmän, vapauta vetojärjestelmän sanka.

• Pysäytä moottori vapauttamalla moottorin jarrukahva. Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös tylsää terää vähemmän energiaa.

• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.

• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja. Huolto Johdanto VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike. Huoltokaavio Huoltovälit on laskettu tuotteen päivittäisen käytön perusteella. Välit voivat muuttua, jos tuotetta ei käytetä päivittäin. Saat lisätietoja *-merkillä merkityistä huolloista kohdasta Tuotteen turvalaitteet sivulla 111

Huolto Päivittäin Viikoittain Kuukausit- tain Tee yleistarkastus X Tarkista öljytaso X 114 867 - 004 - 03.12.2018Huolto Päivittäin Viikoittain Kuukausit- tain Puhdista tuote X Tarkista terävarustus X Tarkista leikkuusuojus* X Tarkista moottorin jarrukahva* X Tarkista ja säädä vetojärjestelmä (kytkinjohto) X Tarkista äänenvaimennin* X Tarkista sytytystulppa X Vaihda öljy (ensimmäisten 5 käyttötunnin jälkeen ja sitten 50 käyttötun- nin välein)

Vaihda ilmansuodatin X Tarkista polttoainejärjestelmä X Yleistarkastus

• Varmista, että tuotteen kaikki ruuvit ja mutterit on kiristetty. Laitteen puhdistaminen ulkopuolelta

Poista lehdet, ruoho ja lika harjalla.

• Varmista, ettei moottorin yläosassa sijaitseva ilmanottoaukko ole tukkeutunut.

• Älä käytä laitteen puhdistamiseen painepesuria.

• Jos käytät tuotteen puhdistamiseen vettä, älä suihkuta vettä suoraan moottoriin. Leikkuusuojuksen sisäpinnan puhdistaminen

1. Tyhjennä polttoainesäiliö.

2. Aseta tuote kyljelleen äänenvaimennin alaspäin.

HUOMAUTUS: Jos tuote asetetaan ilmansuodatin alaspäin, moottori saattaa vaurioitua.

3. Pese leikkuusuojuksen sisäpinta vesiletkulla.

Terävarustuksen tarkistaminen VAROITUS: Estä tuotteen tahaton käynnistyminen irrottamalla sytytyskaapeli sytytystulpasta. VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta.

Vaurioitunut terävarustus on aina vaihdettava.

2. Tarkista, onko terä vaurioitunut tai tylsä.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava. Terän vaihtaminen

1. Lukitse terä puukiilalla.

2. Irrota teräpultti.

4. Tutki terän tuki ja teräpultti vaurioiden varalta.

5. Tutki kampiakseli ja varmista, ettei se ole vääntynyt.

6. Asenna uusi terä siten, että terän kulmikkaat päät

osoittavat leikkuusuojuksen suuntaan. (Kuva 35)

7. Varmista, että terä on kohdistettu moottorin akselin

8. Lukitse terä puukiilalla. Kiinnitä jousialuslevy

paikalleen ja kiristä pultti ja aluslevy momenttiin 45– 60 Nm. (Kuva 36)

9. Pyöritä terää käsin ja varmista, että se pyörii

vapaasti. VAROITUS: Käytä työrukkasia. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

10. Testaa terää käynnistämällä tuote. Jos terä ei ole

kiinnitetty asianmukaisesti, tuote tärisee tai sen leikkuutulos ei ole tyydyttävä.

867 - 004 - 03.12.2018 115Öljyn määrän tarkistaminen

HUOMAUTUS: Liian alhainen öljytaso voi vaurioittaa moottoria. Tarkista öljytaso ennen kuin käynnistät tuotteen.

1. Aseta tuote tasaiselle alustalle.

2. Irrota polttoainesäiliön korkki ja mittatikku.

Pyyhi mittatikku puhtaaksi öljystä.

4. Työnnä mittatikku kokonaan öljysäiliöön, jotta saat

öljytasosta oikean kuvan.

5. Poista mittatikku.

6. Tarkista öljytaso mittatikusta.

7. Jos öljytaso on alhainen, lisää moottoriöljyä ja

tarkista öljytaso uudelleen. Akun lataaminen (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC) Lataa akku 1–2 kertaa kauden aikana. Käytä mukana toimitettua akkulaturia.

1. Avaa sähkökäynnistimen suojus. (Kuva 37)

2. Kytke akkulaturi ja lataa akkua enintään 24 tunnin

ajan. (Kuva 38) Sulakkeen tarkistaminen (M46-120RE CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC)

1. Irrota akun pidikkeen kaksi ruuvia. (Kuva 39)

2. Käännä akun pidike varovasti niin, että akku ei

3. Avaa sulakkeen pidikkeen suojus. (Kuva 40)

5. Aseta akun pidike takaisin paikoilleen. Varmista, että

kaapeleita ei jää väliin.

6. Kiinnitä akun pidike kahdella ruuvilla.

Moottoriöljyn vaihtaminen VAROITUS: Moottoriöljy on erittäin kuumaa moottorin sammuttamisen jälkeen. Anna moottorin jäähtyä ennen kuin valutat moottoriöljyn pois moottorista. Jos moottoriöljyä joutuu iholle, pese öljy pois vedellä ja saippualla.

1. Käytä tuotetta, kunnes polttoainesäiliö on tyhjä.

Irrota polttoainesäiliön korkki.

4. Aseta tuotteen alle säiliö, johon valutat öljyn.

5. Tyhjennä moottoriöljy säiliöstä kallistamalla tuotetta.

6. Lisää uutta moottoriöljyä, jota suositellaan kohdassa

Tekniset tiedot sivulla 118

Öljyn määrän tarkistaminen sivulla 116

Ilmansuodatin Pitkään käytössä ollutta ilmansuodatinta ei voi koskaan puhdistaa täysin puhtaaksi. Vaihda ilmansuodatin säännöllisin väliajoin. Huomautus: Vaurioitunut ilmansuodatin on aina vaihdettava. Paperisuodattimen puhdistaminen

1. Irrota ilmansuodattimen kansi ja paperisuodatin.

Napauta suodatinta tasaista pintaa vasten, jotta kaikki hiukkaset irtoavat. HUOMAUTUS: Älä käytä paperisuodattimen puhdistamiseen liuotinta tai paineilmaa.

3. Aseta ilmansuodatin takaisin paikalleen. Varmista,

että ilmasuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.

4. Aseta ilmansuodattimen kansi takaisin paikalleen.

Vaahtomuovisuodattimen puhdistaminen

Irrota ilmansuodattimen kansi ja vaahtomuovisuodatin.

2. Puhdista vaahtomuovisuodatin vedellä ja saippualla.

3. Huuhtele vaahtomuovisuodatin puhtaalla vedellä.

4. Purista vaahtomuovisuodattimesta vesi ja anna

suodattimen kuivua. HUOMAUTUS: Älä käytä paineilmaa. Se voi vaurioittaa vaahtomuovisuodatinta.

5. Voitele vaahtomuovisuodatin moottoriöljyllä.

6. Poista ylimääräinen öljy painamalla puhdas liina

vaahtomuovisuodatinta vasten.

Aseta ilmansuodatin takaisin paikalleen. Varmista, että ilmasuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.

8. Aseta ilmansuodattimen kansi takaisin paikalleen.

Sytytystulpan tarkistus HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella. 116 867 - 004 - 03.12.2018• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita: a) Varmista, että joutokäyntinopeus on säädetty oikein.

Varmista, että polttoaineseos on oikea. c) Varmista, että ilmansuodatin on puhdas.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 118 . (Kuva 42)

• Vaihda sytytystulppa tarvittaessa. Polttoainejärjestelmän tarkistaminen

• Tutki polttoainesäiliön korkki ja polttoainesäiliön korkin tiiviste vaurioiden varalta.

• Tutki polttoaineletku vuotojen varalta. Jos polttoaineletku on vaurioitunut, vaihdata se huoltoliikkeessä. Kytkinjohdon säätäminen (M51-150AWR CLASSIC, M53-150AWR CLASSIC, M53-174ARE CLASSIC) Jos vetojärjestelmä tuntuu hitaalta, kytkinjohtoa on säädettävä.

1. Voit lisätä vetojärjestelmän nopeutta kääntämällä

säätöruuvia vastapäivään. Huomautus: Jos vetojärjestelmä on kytkettynä, kun et vedä vetojärjestelmän sangasta, kytkinjohtoa on pidennettävä.

2. Voit pidentää kytkinjohtoa ja vähentää

vetojärjestelmän nopeutta kääntämällä säätöruuvia myötäpäivään. (Kuva 43) Jos vetojärjestelmä tuntuu hitaalta säädön jälkeen, vaihdata vetohihna valtuutetussa huoltoliikkeessä. Kytkinjohdon säätäminen

CLASSIC) Jos vetojärjestelmä tuntuu hitaalta, kytkinjohtoa on säädettävä.

1. Säädä kytkinjohtoa kiinnittämällä kytkinjohto

vetojärjestelmän sangan eri reikiin. Lisää vetojärjestelmän nopeutta lyhentämällä kytkinjohdon pituutta. Vähennä vetojärjestelmän nopeutta pidentämällä kytkinjohdon pituutta. (Kuva 44) Huomautus: Jos vetojärjestelmä on kytkettynä, kun et vedä vetojärjestelmän sangasta, kytkinjohtoa on pidennettävä.

2. Voit hienosäätää vetojärjestelmän nopeutta

kääntämällä säätöruuvia. Voit lisätä vetojärjestelmän nopeutta kääntämällä säätöruuvia vastapäivään. Voit vähentää vetojärjestelmän nopeutta kääntämällä säätöruuvia myötäpäivään. (Kuva 45) Jos vetojärjestelmä tuntuu hitaalta säädön jälkeen, vaihdata vetohihna valtuutetussa huoltoliikkeessä. Kuljettaminen, säilyttäminen ja hävittäminen Kuljetus ja säilytys

• Kun säilytät ja kuljetat tuotetta ja polttoainetta, varmista, ettei tuote vuoda polttoainetta tai polttoainehöyryä. Esimerkiksi sähkölaitteista tai lämmityskattiloista peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon.

Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä.

• Tyhjennä tuotteen polttoainesäiliö ja kaasutinsäiliö, jos varastoit tuotteen pitkäksi ajaksi. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen.

• Vältä onnettomuudet ja tuotteen vaurioituminen kiinnittämällä tuote turvallisesti kuljetuksen ajaksi.

• Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

• Säilytä tuotetta kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle. Hävittäminen

• Noudata paikallisia kierrätysvaatimuksia ja säädöksiä.

Hävitä kaikki kemikaalit, kuten moottoriöljy ja jäätymisenestoaine viemällä ne huoltoliikkeeseen tai asianmukaiseen keräyspisteeseen.

• Kun tuote tulee elinkaarensa päähän, hävitä tuote lähettämällä se McCulloch-jälleenmyyjälle tai kierrätyspisteeseen.

• Toimita akku huoltoliikkeeseen tai vie se käytettyjen akkujen keräyspisteeseen.

CLASSIC Moottori Tuotemerkki McCulloch McCulloch McCulloch Iskutilavuus, cm

2,0 2,4 2,4 Sytytysjärjestelmä Sytytystulppa K7RTC K7RTC K7RTC Kärkiväli, mm 0,7 0,7 0,7 Polttoaine-/voitelujärjestelmä Polttoainesäiliön tilavuus, litraa 1,0 1,0 1,0 Öljysäiliön tilavuus, litraa 0,45 0,53 0,53 Moottoriöljy

SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 Paino Säiliöt tyhjinä, kg 31 33 39,4 Melupäästöt

Äänen tehotaso, mitattu dB(A) 96 97 98 Äänen tehotaso, taattu L

dB(A) 97 98 98 Äänitasot

Äänenpainetaso käyttäjän korvan tasalla, dB(A) 83 84 84 Tärinätasot, a hv, eq

3,07 6,66 3,39 Terälaite Leikkuukorkeus, mm 30–80 30–90 30–90 Leikkuuleveys, mm 460 510 530

Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Laitteeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olo- suhteista ja muista arvoista.

Käytä vähintään laatuluokituksen SJ moottoriöljyä. Tarkista viskositeetti moottorin valmistajan käyttöoppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolämpötilan perusteella.

Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna.

Äänenpainetaso standardin ISO 5395 mukaan. Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilastolli- nen hajonta (keskihajonta) on 1,2 dB(A).

Tärinätaso standardin ISO 5395 mukaan. Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s

Nopeus, r/min 2 900 2 900 Moottorin nimellisteho, kW

3,0 3,0 Sytytysjärjestelmä Sytytystulppa K7RTC K7RTC Kärkiväli, mm 0,7 0,7 Polttoaine-/voitelujärjestelmä Polttoainesäiliön tilavuus, litraa 1,0 1,0 Öljysäiliön tilavuus, litraa 0,53 0,53 Moottoriöljy

Paino Säiliöt tyhjinä, kg 36 36 Melupäästöt

Äänen tehotaso, mitattu dB(A) 97 97 Äänen tehotaso, taattu L

dB(A) 98 98 Äänitasot

Äänenpainetaso käyttäjän korvan tasalla, dB(A) 84 84 Tärinätasot, a hv, eq

Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Laitteeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olo- suhteista ja muista arvoista.

Käytä vähintään laatuluokituksen SJ moottoriöljyä. Tarkista viskositeetti moottorin valmistajan käyttöoppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolämpötilan perusteella.

Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna.

Äänenpainetaso standardin ISO 5395 mukaan. Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilastolli- nen hajonta (keskihajonta) on 1,2 dB(A).

Tärinätaso standardin ISO 5395 mukaan. Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s

Terälaite Leikkuukorkeus, mm 30–90 30–90 Leikkuuleveys, mm 530 530 Terä Silppuri 53 Silppuri 53 Tuotenumero 5811886-10 5811886-10 Ruohonkerääjän tilavuus litroina 55 55 EY-vaatimustenmukaisuusvakuutus EU:n vaatimustenmukaisuusvakuutus Husqvarna AB, SE 561 82 Huskvarna, RUOTSI, vakuuttaa täten, että oheinen tuote: Kuvaus Polttomoottorillinen kävellen ohjattava ruohonleikkuri Tuotemerkki McCulloch Alusta / Tyyppi / Malli M46-120RE CLASSIC, M51-150AWR CLASSIC, M53-150AWR CLASSIC, M53-174WRE CLASSIC, M53-174ARE CLASSIC Erä Sarjanumero 2017 alkaen vastaa täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Direktiivi/asetus Kuvaus 2006/42/EY Konedirektiivi 2014/30/EU EMC-direktiivi 2000/14/EY; 2005/88/EY Melupäästödirektiivi Asiassa sovelletaan seuraavia yhdenmukaistettuja standardeja ja/tai teknisiä määräyksiä: EN ISO 12100, ISO

14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032

Ilmoitetut meluarvot on annettu direktiivin 2000/14/EY liitteen V mukaisesti tämän käyttöohjekirjan teknisissä tiedois- sa sekä allekirjoitetussa EY:n vaatimustenmukaisuusvakuutuksessa. Oheinen polttomoottorillinen kävellen ohjattava ruohonleikkuri on tarkistetun mallikappaleen mukainen. 120 867 - 004 - 03.12.2018Sommaire Introduction...............................................................121 Sécurité......................................................................122 Montage.....................................................................125 Utilisation
