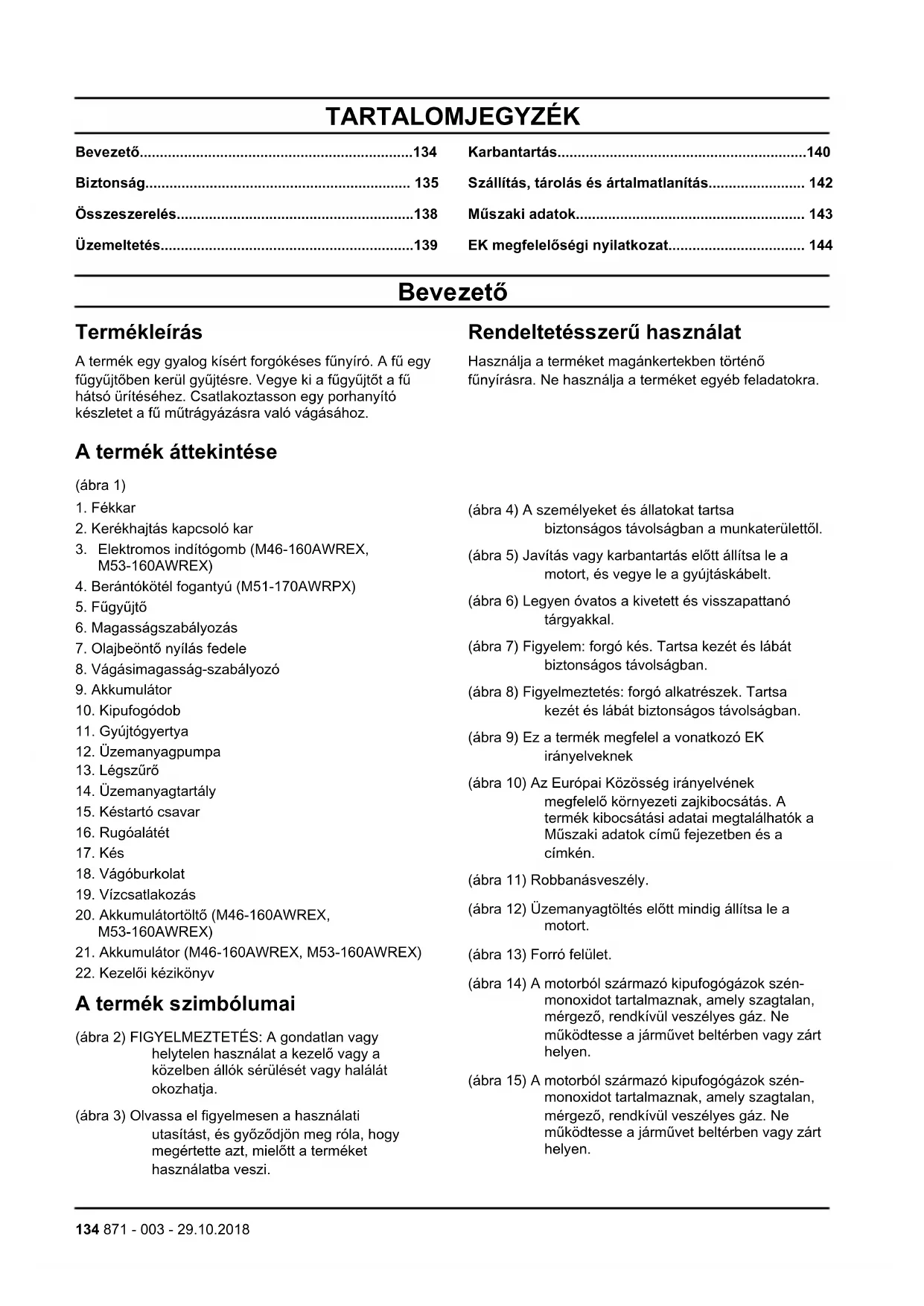

HASZNÁLATI ÚTMUTATÓ M51170AWRPX MCCULLOCH

• Üzemeltetés p. 139
• Karbantartás p. 140
• Szállítás, tárolás és ártalmatlanítás p. 142
• Műszaki adatok p. 143
• EK megfelelőségi nyilatkozat Bevezető Termékleírás A termék egy gyalog kísért forgókéses fűnyíró. A fű egy fűgyűjtőben kerül gyűjtésre. Vegye ki a fűgyűjtőt a fű hátsó ürítéséhez. Csatlakoztasson egy porhanyító készletet a fű műtrágyázásra való vágásához. Rendeltetésszerű használat Használja a terméket magánkertekben történő fűnyírásra. Ne használja a terméket egyéb feladatokra. A termék áttekintése (ábra 1) p. 144

2. Kerékhajtás kapcsoló kar

4. Berántókötél fogantyú (M51-170AWRPX)

6. Magasságszabályozás

7. Olajbeöntő nyílás fedele

8. Vágásimagasság-szabályozó

14. Üzemanyagtartály

20. Akkumulátortöltő (M46-160AWREX,

22. Kezelői kézikönyv

A termék szimbólumai (ábra 2) FIGYELMEZTETÉS: A gondatlan vagy helytelen használat a kezelő vagy a közelben állók sérülését vagy halálát okozhatja. (ábra 3) Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a terméket használatba veszi. (ábra 4) A személyeket és állatokat tartsa biztonságos távolságban a munkaterülettől. (ábra 5) Javítás vagy karbantartás előtt állítsa le a motort, és vegye le a gyújtáskábelt. (ábra 6) Legyen óvatos a kivetett és visszapattanó tárgyakkal. (ábra 7) Figyelem: forgó kés. Tartsa kezét és lábát biztonságos távolságban. (ábra 8) Figyelmeztetés: forgó alkatrészek. Tartsa kezét és lábát biztonságos távolságban. (ábra 9) Ez a termék megfelel a vonatkozó EK irányelveknek (ábra 10) Az Európai Közösség irányelvének megfelelő környezeti zajkibocsátás. A termék kibocsátási adatai megtalálhatók a Műszaki adatok című fejezetben és a címkén. (ábra 11) Robbanásveszély. (ábra 12) Üzemanyagtöltés előtt mindig állítsa le a motort. (ábra 13) Forró felület. (ábra 14) A motorból származó kipufogógázok szén- monoxidot tartalmaznak, amely szagtalan, mérgező, rendkívül veszélyes gáz. Ne működtesse a járművet beltérben vagy zárt helyen. (ábra 15) A motorból származó kipufogógázok szén- monoxidot tartalmaznak, amely szagtalan, mérgező, rendkívül veszélyes gáz. Ne működtesse a járművet beltérben vagy zárt helyen. 134 871 - 003 - 29.10.2018Megjegyzés: A terméken szereplő többi jelölés/címke a további piacok specifikus vizsgáztatási követelményeire vonatkozik. EU V FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást. Termékszavatosság A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte. Biztonság Biztonsági meghatározások A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet. FIGYELMEZTETÉS: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye. VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye. Megjegyzés: További információt biztosít az adott helyzetben szükséges tennivalókról. Általános biztonsági utasítások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.

• A termék működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a termék alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a McCulloch kereskedőjével a folytatás előtt.

Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.

• Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek és címkék jól olvashatóak legyenek.

• Ne engedje, hogy használják a terméket, amíg nem gondoskodott róla, hogy elolvassák és megértsék a használati utasítás tartalmát.

• A terméket gyermekek nem használhatják.

• Ne használja a terméket olyan személy, aki nem ismeri a kezelési utasítást.

• Csökkent fizikai vagy szellemi képességekkel rendelkező személy csak felügyelet mellett használhatja a terméket. Egy felelős felnőttnek mindig jelen kell lennie.

• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.

• Ne használja a terméket, ha hibás.

• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta. A munkaterület biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék használata előtt távolítsa el a különböző tárgyakat, például ágakat, gallyakat és köveket a munkaterületről.

• A vágószerkezetnek ütköző tárgyak elrepülve személyek vagy tárgyak sérülését okozhatják. A közelben állókat és az állatokat tartsa biztonságos távolságban a terméktől.

- 29.10.2018 135• Ne használja a terméket rossz időben, például ködben, esőben, erős szélben, nagy hidegben, villámlás veszélyes esetén. A termék rossz időjárási körülmények között vagy nyirkos, nedves helyeken történő használata fárasztó. A rossz időjárás veszélyes körülményeket, például csúszós felületeket okozhat.

• Ügyeljen az olyan személyekre, tárgyakra és helyzetekre, amelyek akadályozzák a termék biztonságos üzemeltetését.

Ügyeljen az olyan akadályokra, mint a gyökerek, kövek, gallyak, gödrök és árkok. A magas fű akadályokat rejthet.

• A lejtőkön levő fű nyírása veszélyes lehet. Ne használja a terméket 15 foknál meredekebb lejtőn.

• Az emelkedőknél/lejtőknél mindig oldalirányban működtesse a terméket. Ne haladjon felfelé vagy lefelé.

• Legyen körültekintő, ha olyan sarkok és tárgyak közelébe ér, amelyek gátolják a tiszta kilátást. Munkabiztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ezt a terméket kizárólag füves pázsitok nyírására használja. A termék más feladatokra történő használata nem megengedett.

• Használjon személyi védőfelszerelést. Lásd Személyi védőfelszerelés136. oldalon

• Soha ne indítsa el a motort zárt térben vagy gyúlékony anyag közelében. A motorból kijutó kipufogó füstök forrók és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak.

• Ne használja a készüléket, hacsak a kés és az összes borítás nincs megfelelően rögzítve. A nem megfelelően rögzített kés kilazulhat, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a kés ne ütközzön olyan tárgyakba, mint például kövek és gyökerek. Ez kárt tehet a késben, és meghajlíthatja a motor tengelyét. A meghajlott tengely erős rezgést okoz, és így nagyon nagy a kockázata annak, hogy a kés meglazul.

• Ha a kés valamilyen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a terméket. Húzza ki a gyújtáskábelt a gyújtógyertyából. Ellenőrizze, hogy a termék sérülésmentes-e. Javítsa meg a sérüléseket, vagy végeztesse el a szakszervizzel a javításokat.

• Amikor a motor működésben van, soha ne rögzítse tartósan a fékkart a fogantyúhoz.

• Helyezze a terméket stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon arról, hogy a kés ne ütközzön se a talajba, se egyéb tárgyakba.

• Mindig maradjon a termék mögött, amikor működteti.

• A termék üzemeltetése során minden kerék legyen a talajon, és tartsa két kézzel a fogantyút. Tartsa távol kezét és lábát a forgó késektől.

• Ne döntse meg a terméket, ha a motor jár.

Legyen óvatos, amikor hátrafelé húzza a terméket.

• Soha ne emelje fel a terméket, ha a motor jár. Ha fel kell emelnie a terméket, előbb kapcsolja ki a motort, és válassza le a gyújtásvezetéket a gyújtógyertyáról.

• Ne sétáljon hátrafelé a termék működtetése során.

• Állítsa le a motort, ha olyan területeken halad át, ahol nincs fű, például kavicsos, kövezett és aszfaltozott járdák.

• Ne fusson a termékkel, ha a motor jár. Mindig sétáljon a termék működtetése során.

• Mielőtt megváltoztatná a vágási magasságot, állítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.

• Soha ne hagyja a terméket felügyelet nélkül járó motor esetén. Állítsa le a motort és győződjön meg arról, hogy a vágószerkezet nem forog. Biztonsági utasítások az üzemeltetéshez Személyi védőfelszerelés FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásában kérje a kereskedő segítségét.

• 85 dB-nél magasabb zajszint esetén használjon hallásvédőt.

Használjon nagy teherbírású, csúszásmentes bakancsot vagy cipőt. Ne használja nyitott cipőben vagy mezítláb a terméket.

• Viseljen vastag, hosszú szárú nadrágot.

• Viseljen védőkesztyűt, például a vágószerkezet felhelyezésekor, ellenőrzésekor vagy tisztításakor. Biztonsági eszközök a terméken FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.

• Rendszeresen ellenőrizze a biztonsági eszközöket. A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a McCulloch szervizműhellyel. 136 871 - 003 - 29.10.2018A vágóburkolat ellenőrzése A vágóburkolat csökkenti a termék rezgését és a kés okozta sérülések kockázatát.

• Vizsgálja meg a vágóburkolatot, hogy nincs rajta sérülés, például repedés. Fékkar A fékkar a motor leállítására szolgál. Ha elengedi a fékkart, a motor leáll. A motorfék ellenőrzéséhez indítsa el a motort, majd engedje el a fékkart. Ha a motor 3 másodpercen belül nem áll le, állíttassa be egy hivatalos McCulloch szakszervizben a motorféket. (ábra 16) Kipufogódob A kipufogódob minimálisra csökkenti a zajszintet, és elvezeti a kipufogógázokat a kezelő közeléből. Hiányzó vagy hibás kipufogódob esetén ne használja a terméket. A hibás kipufogódob növeli a zajszintet és a tűzveszélyt. FIGYELMEZTETÉS: A kipufogódob erősen felhevül használat közben és után, illetve, amikor a motor alapjáraton működik. Legyen óvatos gyúlékony anyagok és/vagy gőzök közelében a tűzveszély elkerülése érdekében. A hangfogó ellenőrzése

• Rendszeresen ellenőrizze a kipufogódob megfelelő rögzítését és épségét. Üzemanyaggal kapcsolatos biztonság FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne indítsa be a terméket, ha üzemanyag vagy motorolaj került rá. Távolítsa el a nem kívánt üzemanyagot/motorolajat és hagyja megszáradni a terméket.

• Ha a kiömlött üzemanyag a ruhájára csöppent, öltözzön át azonnal.

Ügyeljen arra, hogy ne kerüljön üzemanyag a testére, mert az sérülést okozhat. Ha üzemanyag került a testére, távolítsa el szappannal és vízzel.

• Ne indítsa be a motort, ha szivárog a motor. Vizsgálja meg rendszeresen a motort szivárgás szempontjából.

• Bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, akár végzetes sérülést is okozhat.

• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.

• Az üzemanyag vagy a motor közelében ne dohányozzon.

Az üzemanyag vagy a motor közelébe ne tegyen forró tárgyakat.

• Ne tankoljon járó motornál.

• Várja meg a tankolással, amíg lehűl a motor.

• Tankolás előtt nyissa meg lassan a tanksapkát, engedje ki óvatosan a nyomást.

• Ne beltérben tankoljon. A nem elegendő mértékű légáramlás fulladás vagy szén-monoxid miatt egészségkárosodást, akár halált is okozhat.

• Húzza meg teljesen az üzemanyagtartály sapkáját. Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

• Vigye legalább 3 m (10 láb) távolságra a terméket a tankolás helyétől, mielőtt beindítaná.

• Ne töltse túl üzemanyaggal a terméket. Az akkumulátorral kapcsolatos biztonsági előírások FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Elektromos áramütés veszélye. Ne csatlakoztassa az akkumulátorsarukat kulcsokhoz, érmékhez, csavarokhoz vagy egyéb fémhez. Ez az akkumulátor rövidzárlatát okozhatja.

• A tárolás során tartsa az akkumulátorokat távol a fém tárgyaktól, például szegektől, érméktől, ékszerektől. Az akkumulátortöltő készülék biztonsága FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Áramütés vagy rövidzárlat veszélye, ha a biztonsági utasításokat nem tartják be.

• Használjon jóváhagyott földelt hálózati csatlakozót, amely nem sérült.

Ne használjon mást a termékhez mellékelt akkumulátortöltőn kívül.

• Ne próbálkozzon az akkumulátortöltő szétszerelésével.

• Ne használjon meghibásodott vagy sérült akkumulátortöltőt.

• Rendszeresen ellenőrizze, hogy az akkumulátortöltő tápkábele nem sérült-e, és hogy nincs rajta repedés.

• Ne emelje fel az akkumulátortöltőt a tápkábelnél fogva. Az akkumulátortöltő fali aljzatból történő kihúzásához a dugaszt húzza. Ne a hálózati tápkábelt húzza.

871 - 003 - 29.10.2018 137• Ne használjon hosszabbító kábelt, hacsak nem

abszolút elkerülhetetlen. A nem megfelelő hosszabbító kábel tüzet vagy áramütést okozhat.

• Az akkumulátortöltőt 8 éven felüli gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező, vagy az akkumulátortöltő működtetésében járatlan személyek is használhatják, amennyiben ezt felügyelet mellett teszik, illetve ismerik a készülék biztonságos működtetésének módját és az azzal járó veszélyeket. Gyermekek nem játszhatnak az akkumulátortöltővel. Gyermekek csak felügyelet mellett végezhetnek tisztítást és karbantartást.

Ne használja az akkumulátortöltőt gyúlékony anyagok vagy olyan anyagok közelében, amelyek korróziót okozhatnak. Ne takarja le a töltőkészüléket. Amennyiben a töltő füstölni vagy égni kezdene, húzza ki a dugóját.

• Az akkumulátort csak jó szellőzésű helyiségben, napfénytől távol töltse. Ne töltse az akkumulátort nedves körülmények között.

• 5°C alatti hőmérsékleten ne töltse az akkumulátort. Biztonsági utasítások a karbantartáshoz FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A motorból származó kipufogógázok szén- monoxidot tartalmaznak, amely szagtalan, mérgező, rendkívül veszélyes gáz. Ne indítsa be a motort beltérben vagy zárt helyen.

• A termék karbantartása előtt állítsa le a motort, és húzza ki a gyújtáskábelt a gyújtógyertyából.

A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

• A gyártó által nem jóváhagyott tartozékok és változtatások súlyos sérülést vagy halált okozhatnak. Ne végezzen módosításokat a terméken. Csak a gyártó által jóváhagyott tartozékokat használjon.

• Ha a karbantartást nem megfelelően és rendszeresen végezték el, nő a termék sérülésének és károsodásának kockázata.

• Csak a felhasználói kézikönyvben megadott karbantartást végezze el. Minden egyéb szervizelés csak hivatalos McCulloch szervizműhely végezhet.

• Végeztesse a termék rendszeres szervizelését hivatalos McCulloch szervizműhellyel.

• A sérült, kopott vagy törött alkatrészt cserélje ki. Összeszerelés A fogantyú összeszerelése

1. Hozza fedésbe a fogantyú alján található

csavarfuratokat a fogantyúszerelvényen levő csavarfuratokkal.

Rögzítse a csavarokat, alátéteket és gombokat. (ábra 17)

3. Teljesen húzza meg a gombokat.

4. Használja a pántokat, hogy a kábeleket a

fogantyúhoz rögzítse. (ábra 18) Megjegyzés: Győződjön meg róla, hogy a kábelek nem túl feszesek.

5. A fogantyú magasságának beállításához lazítsa meg

az alsó gombokat, állítsa be a fogantyú magasságát, és húzza meg teljesen a gombokat. (ábra 19) A berántókötél felszerelése

1. Rögzítse a berántókötél-hurkot és a T-csavart. Ne

húzza meg teljesen. (ábra 20)

2. Húzza a fékkart a fogantyúhoz.

3. Lassan húzza ki a berántókötelet, és helyezze be a

berántókötél-hurokba. (ábra 21)

4. Húzza meg a T-csavart. (ábra 22)

A fűgyűjtő doboz felszerelése

1. Csatlakoztassa a fűgyűjtő felső részét a fűgyűjtő

2. Rögzítse a fűgyűjtő keretet a kapcsokkal. (ábra 23)

3. Emelje fel a hátsó burkolatot.

4. Csatlakoztassa a fűgyűjtőn levő kampókat a

vázszekrény felső széléhez. (ábra 24)

5. Helyezze a fűgyűjtő alsó részét a fűkidobó

csatornába. A mulcsozó dugó összeszerelése

1. Emelje fel a hátsó burkolatot, és vegye ki a fűgyűjtőt.

2. Helyezze a mulcsozó dugót a fűkidobó csatornába.

(ábra 25) 138 871 - 003 - 29.10.2018Üzemeltetés Bevezető FIGYELMEZTETÉS: A termék működtetése előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A termék működtetése előtt

1. Olvassa el figyelmesen a használati utasítást, és

győződjön meg róla, hogy megértette azt.

2. Vizsgálja meg a vágószerkezetet, hogy

megbizonyosodjon róla, hogy megfelelően van-e rögzítve és beállítva. Lásd A vágószerkezet ellenőrzése140. oldalon

3. Töltse fel az üzemanyagtartályt. Lásd

Tankolás139. oldalon

4. Töltse fel az olajtartályt, és ellenőrizze az olajszintet.

Lásd Az olajszint ellenőrzése141. oldalon

Tankolás Ha elérhető, használjon környezetbarát/alkilát benzint. Ha környezetbarát/alkilát benzin nem áll rendelkezésre, használjon jó minőségű, legalább 90-es oktánszámú ólommentes vagy ólomtartalmú benzint. VIGYÁZAT: Ne használjon 90 RON (87 AKI) oktánszámúnál gyengébb benzint. Ezzel kárt tehet a termékben.

1. Lassan nyissa ki az üzemanyagtartály sapkáját,

hogy kiengedje a nyomást.

2. Töltsön fel lassan a tartályt az üzemanyagkannával.

Ha kiömlött az üzemanyag, törölje le egy kendővel, és hagyja, hogy a megmaradt üzemanyag felszáradjon.

Tartsa tisztán az üzemanyagtartály sapkájának környékét.

4. Húzza meg teljesen az üzemanyagtartály sapkáját.

Ha az üzemanyagtartály sapkája nincs meghúzva, tűzveszélyt okozhat.

5. Vigye legalább 3 m (10 láb) távolságra a terméket a

tankolás helyétől, mielőtt beindítaná. A vágási magasság beállítása A vágási magasság öt különböző szintre állítható.

1. Mozgassa a vágási magasságot szabályozó kart

hátrafelé a vágási magasság növeléséhez.

2. Mozgassa a vágási magasságot szabályozó kart

előrefelé a vágási magasság csökkentéséhez. VIGYÁZAT: Ne állítsa túl alacsonyra a vágási magasságot. A kések a talajba ütközhetnek, ha a pázsit felülete nem egyenletes. A termék elindítása

• Győződjön meg róla, hogy a gyújtáskábel csatlakozik a gyújtógyertyához. Manuális indítás ( M51-170AWRPX)

1. Maradjon a termék mögött.

2. Húzza a fékkart a fogantyúhoz. (ábra 26)

3. Fogja meg a berántókötél fogantyúját jobb kézzel.

4. Lassan húzza ki a berántókötelet, amíg ellenállást

5. Erőteljes mozdulattal rántsa be a motort.

FIGYELMEZTETÉS: Ne tekerje a berántókötelet a keze köré. Elektromos indítás (M46-160AWREX, M53-160AWREX)

Ellenőrizze, hogy az akkumulátor fel van töltve. Lásd Az akkumulátor töltése141. oldalon

2. Húzza a fékkart a fogantyúhoz. (ábra 26)

3. Tartsa lenyomva az elektromos indítógombot a

motor beindulásáig. (ábra 27) A kerekeken levő meghajtó használata

• Húzza a kerékhajtás kapcsoló kart a fogantyú irányába. (ábra 28)

• Mielőtt maga felé húzza a gépet, kapcsolja ki a meghajtást, és tolja előre a gépet kb. 10cm-re.

• Engedje el a kerékhajtás kapcsoló kart, hogy kikapcsolja a meghajtást, például amikor akadály közelébe ér. A termék leállítása

• Csak a meghajtás leállításához engedje el a kerékhajtás kapcsoló kart.

• A motor leállításához engedje el a fékkart. Megfelelő eredmény elérése

• Használjon mindig éles kést. A tompa kés egyenetlen eredményt ad, és a fű vágási felülete megsárgul. Az éles kés egyben kevesebb energiát igényel, mint a tompa kés.

• Ne nyírjon le többet a fű hosszának ⅓-ánál. Először nagy vágási magasságot állítson be, és úgy nyírjon. Vizsgálja meg az eredményt, és csökkentse a vágási magasságot egy megfelelő szintre. Ha nagyon

871 - 003 - 29.10.2018 139magas a fű, lassan és szükség esetén 2-szer

• Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton. Karbantartás Bevezető FIGYELMEZTETÉS: Karbantartás előtt el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet. A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét. Ha viszonteladója nem szervizműhely, forduljon hozzájuk a legközelebbi szervizműhellyel kapcsolatban. Karbantartási terv A karbantartási intervallumok meghatározásakor a termék napi használatát feltételeztük. Az intervallum változik, ha a terméket nem napi rendszerességgel használja. A *-gal jelölt karbantartásokhoz az utasításokat lásd: Biztonsági eszközök a terméken136. oldalon

Karbantartás Naponta Hetente Havonta Végezzen általános ellenőrzés X Ellenőrizze az olajszintet X Tisztítsa meg a terméket X Ellenőrizze a vágószerkezetet X Ellenőrizze a vágóburkolatot* X Ellenőrizze a fékkart* X Ellenőrizze és állítása be a hajtást (tengelykapcsoló vezeték) X Ellenőrizze a hangfogót* X Ellenőrizze a gyújtógyertyát X Cserélje ki az olajat (először 5 óra után, majd minden 50 óra használat után)

Cserélje ki a légszűrőt X Ellenőrizze az üzemanyagrendszert X Általános ellenőrzés

• Ellenőrizze, hogy az anyák és csavarok meg vannak-e szorítva a terméken. A termék külső tisztítása

Kefével távolítsa el a leveleket, a füvet és az egyéb szennyeződéseket.

• Győződjön meg róla, hogy a motor tetején levő levegőbeömlő nyílás nincs eltömődve.

• Ne használjon nagynyomású mosót a termék tisztításához.

• Ha vízzel tisztítja a terméket, ne irányítsa a vízsugarat közvetlenül a motorra. A vágóburkolat belső felületének tisztítása

1. Ürítse ki a benzintartályt.

2. Fordítsa a terméket az oldalára a hangfogóval lefelé.

VIGYÁZAT: Ha a terméket a légszűrővel lefelé fordítva állítja, a motor károsodhat.

3. Mossa le vízzel a vágóburkolat belső felületét.

A vágószerkezet ellenőrzése FIGYELMEZTETÉS: A termék véletlen elindítását elkerülendő, húzza ki a gyújtáskábelt a gyújtógyertyából. 140 871 - 003 - 29.10.2018FIGYELMEZTETÉS: A vágószerkezet karbantartásakor használjon védőkesztyűt. A kés nagyon éles, könnyen megvághatja magát.

1. Ellenőrizze a vágószerkezetet sérülés, repedés

szempontjából. Mindig cserélje ki a sérült vágószerkezetet.

2. Nézze meg a kést, hogy sérült-e vagy tompa-e.

Megjegyzés: A kés élezését követően ki kell egyensúlyozni. Végeztesse a kés élezését, cseréjét és kiegyensúlyozását szervizközponttal. Ha olyan akadályba ütközött, amely megállította a terméket, cserélje ki a sérült kést. Vizsgáltassa meg a szervizközpontban, hogy élezhető-e a kés, vagy pedig cserét igényel-e. A kés cseréje

1. Rögzítse a kést egy fadarabbal.

2. Távolítsa el a késtartó csavart.

4. Ellenőrizze a késtámaszt és a késtartó csavart, hogy

5. Ellenőrizze a motor tengelyét, hogy nincs-e

6. Az új kés rögzítésekor a kés ferde vége a

vágóburkolat felé nézzen. (ábra 30)

7. Győződjön meg róla, hogy a kés igazodik a

motortengely középpontjához.

8. Rögzítse a kést egy fadarabbal. Helyezze fel a rugós

alátétet, és húzza meg a csavart 45–60 Nm nyomatékkal. (ábra 31)

9. Forgassa meg a kést kézzel, és figyelje, hogy

szabadon forog-e. FIGYELMEZTETÉS: Használjon strapabíró kesztyűt. A kés nagyon éles, könnyen megvághatja magát.

10. Indítsa be a terméket, hogy tesztelje a kést. Ha a

kés nincs megfelelően rögzítve, a termékben rezgés tapasztalható, vagy a vágási eredmény nem kielégítő. Az olajszint ellenőrzése VIGYÁZAT: Ha az olajszint túlságosan alacsony, kár keletkezhet a motorban. Ellenőrizze az olajszintet, mielőtt elindítja a terméket.

1. Helyezze a terméket vízszintes talajra.

2. Vegye le az olajtartály sapkáját a rögzített

nívópálcával együtt.

Törölje le a nívópálcáról az olajat.

4. Tegye a nívópálcát teljesen az olajtartályba, hogy

pontos képet kapjon az olajszintről.

5. Vegye ki a nívópálcát.

Vizsgálja meg az olajszintet a nívópálcán.

7. Ha az olajszint alacsony, töltse fel a tartályt

motorolajjal, és ellenőrizze újra az olajszintet. A motorolaj cseréje FIGYELMEZTETÉS: A motorolaj rendkívül forró közvetlenül a motor leállítása után. Várja meg, amíg lehűl a motor, mielőtt leereszti az olajat. Ha motorolaj kerül a bőrére, vízzel és szappannal mossa le.

1. Használja a terméket addig, amíg kiürül az

2. Húzza ki a gyújtáskábelt a gyújtógyertyából.

Vegye le az olajtartály sapkáját.

4. Tegyen egy tartályt a termék alá, hogy a motorolajat

5. Döntse meg a terméket, hogy az olajtartályból

kifolyjon a motorolaj.

6. Töltse fel az olajtartályt a(z)

Műszaki adatok143. oldalon részben ajánlott típusú, új motorolajjal.

7. Ellenőrizze az olajszintet. Lásd

Az olajszint ellenőrzése141. oldalon

Az akkumulátor töltése

1. Az akkumulátortöltőt a típustáblán szereplő

feszültségű és frekvenciájú áramforráshoz csatlakoztassa. Használjon jóváhagyott és földelt hálózati aljzatot.

2. Helyezze az akkumulátort a töltőbe. Az akkumulátor

és a töltő közötti helyes érintkezésről a töltőn levő piros lámpa világítása tanúskodik. (ábra 32)

3. Amint az akkumulátor elérte a teljes töltöttséget,

zöldre vált a lámpa. Vegye ki az akkumulátort a töltőből.

4. Húzza ki az akkumulátortöltőt a hálózati aljzatból. A

dugaszt húzza, ne a tápkábelt. Megjegyzés: További információ a motor használati utasításában található. Légszűrő A hosszú ideje használt légszűrőt nem lehet teljesen kitisztítani. A légszűrőt rendszeres időközönként cserélje ki. Megjegyzés: Mindig cserélje ki a sérült levegőszűrőt. A papírszűrő tisztítása

1. Távolítsa el a levegőszűrő fedelét és a papírszűrőt.

- 29.10.2018 1412. A szűrőt ütögesse sima felülethez, hogy a rátapadt részecskék leessenek. VIGYÁZAT: Ne tisztítsa a papírszűrőt oldószerrel vagy sűrített levegővel.

3. Tegye vissza a légszűrőt. Győződjön meg arról,

hogy a szűrő szorosan illeszkedik a levegőszűrő- tartóba.

4. Tegye vissza a légszűrő fedelet.

A műanyaghab szűrő tisztítása

Távolítsa el a levegőszűrő fedelét és a műanyaghab szűrőt.

2. Tisztítsa meg a műanyaghab szűrőt szappannal és

3. Öblítse le tiszta vízzel a műanyaghab szűrőt.

4. Nyomja ki a vizet a műanyaghab szűrőből, és hagyja

megszáradni. VIGYÁZAT: Ne használjon sűrített levegőt. Az károsíthatja a műanyaghab szűrőt.

5. Kenje be a műanyaghab szűrőt motorolajjal.

6. Nyomjon tiszta kendőt a műanyaghab szűrőhöz a

felesleges olaj eltávolításához.

Tegye vissza a légszűrőt. Győződjön meg arról, hogy a szűrő szorosan illeszkedik a levegőszűrő- tartóba.

8. Tegye vissza a légszűrő fedelet.

A gyújtógyertya ellenőrzése. VIGYÁZAT: Használja mindig az előírt típusú gyújtógyertyát. A nem megfelelő gyújtógyertya károsíthatja a terméket.

• Vizsgálja meg a gyújtógyertyát, ha gyenge a motor, nehezen indul, vagy egyenetlen az alapjárata.

• A gyújtógyertya elektródái közötti lerakódások kialakulásának csökkentése érdekében tartsa be az alábbi utasításokat: a) gondoskodjon az alapjárati fordulatszám megfelelő beállításáról;

gondoskodjon a megfelelő üzemanyag- keverékről; c) gondoskodjon a levegőszűrő tisztaságáról.

• Ha a gyújtógyertya piszkos, tisztítsa meg, és ellenőrizze, hogy a szikraköz megfelelő-e, lásd: Műszaki adatok143. oldalon . (ábra 33)

• Szükség esetén cserélje ki a gyújtógyertyát. Az üzemanyagrendszer ellenőrzése

• Vizsgálja meg az üzemanyagtartály sapkáját és a sapka tömítését, hogy ellenőrizze, nincs-e megsérülve.

• Vizsgálja meg az üzemanyag-vezetéket, hogy ellenőrizze, nincs-e szivárgás. Ha az üzemanyag- vezeték sérült, cseréltesse ki egy szervizműhellyel. A tengelykapcsoló bovden beállítása Ha a hajtás lassúnak tűnik, akkor be kell állítani a tengelykapcsoló bovdent.

1. A hajtási sebesség növelése érdekében forgassa el

a beállító csavart az óramutató járásával ellentétes irányba. Megjegyzés: Ha a hajtás be van kapcsolva, amikor nem húzza a kerékhajtás kapcsoló kart, meg kell hosszabbítani a tengelykapcsoló bovdent.

2. A tengelykapcsoló bovden meghosszabbításához,

illetve a hajtás sebességének csökkentéséhez forgassa el a beállító csavart az óramutató járásával megegyező irányba. (ábra 34) Ha a hajtás a beállítás után is lassú, cseréltesse ki a hajtó ékszíjat egy hivatalos szervizműhellyel. Szállítás, tárolás és ártalmatlanítás Szállítás és raktározás

• Tárolás előtt vegye ki az akkumulátort a termékből.

A termék és az üzemanyag tárolásához és szállításához győződjön meg róla, hogy nincsenek szivárgások vagy gőzök. Szikra vagy nyílt láng, például elektromos készülékektől vagy kazánoktól, tüzet okozhat.

• Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.

• Ha a terméket hosszabb ideig tárolja, ürítse ki az üzemanyagtartályt. A felesleges üzemanyagot adja le egy erre kijelölt gyűjtőponton.

• Kereskedelmi szállításnál – harmadik fél és szállítmányozó cégek esetén is – a csomagolásra és címkézésre vonatkozó speciális előírásokat be kell tartani.

• A termék szállítása előtt forduljon a veszélyes anyagok területén jártas szakértőhöz. Tartsa be az összes vonatkozó nemzeti előírást.

Ha az akkumulátort becsomagolja, a szabadon álló sarukat le kell fedni ragasztószalaggal. Szorosan csomagolja be az akkumulátort, hogy az ne mozdulhasson el a csomagoláson belül.

• Biztonságosan rögzítse a terméket szállítás során, a sérülés és baleset elkerülése érdekében. 142 871 - 003 - 29.10.2018• A tárolás során tartsa távol az akkumulátort az akkumulátortöltőtől.

• Tartsa a terméket zárható helyen, ahol gyermek vagy jogosulatlan személy nem férhet hozzá.

Tartsa a terméket száraz és fagymentes helyen.

• Ne tartsa az akkumulátort olyan helyen, ahol elektrosztatikus töltés lehet jelen. Ne tartsa az akkumulátort fém dobozban. Hulladékkezelés

• Kövesse a helyi újrahasznosítási előírásokat és a vonatkozó szabályozásokat.

• A használt vagy felesleges vegyi anyagot, például a motorolajat vagy az üzemanyagot, adja le egy szervizközpontban vagy egy erre kijelölt gyűjtőponton.

• A már nem használt terméket, küldje vissza a McCulloch kereskedőhöz, vagy adja le egy újrahasznosítási ponton. Az akkumulátor és az akkumulátortöltő ártalmatlanítása A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy ezt a terméket nem szabad a háztartási hulladék közé helyezni. Ehelyett a megfelelő újrafeldolgozó pontra kell eljuttatni az elektromos és elektronikus berendezések hasznosítása érdekében. A termék megfelelő kezelésének biztosításával segíthet kiküszöbölni azokat a környezetre és az emberre gyakorolt potenciális negatív hatásokat, amelyeket a termék helytelen hulladékkezelése okozhat. A termék újrahasznosításával kapcsolatban az önkormányzat, a hulladékártalmatlanítási szolgáltatást végző vállalkozás, illetve a terméket értékesítő szakkereskedés nyújthat részletesebb tájékoztatást. (ábra 35) Műszaki adatok M46-160AWREX M53-160AWREX M51-170AWRPX Motor Márka Briggs & Stratton Briggs & Stratton Honda Lökettérfogat, cm

Fordulatszám, ford./perc 2900 2900 2900 Névleges motorteljesítmény, kW

2,5 2,5 3,4 Gyújtásrendszer Gyújtógyertya Autolite 3924 Autolite 3924 BPR5ES Elektródahézag, mm 0,5 0,5 0,5 Üzemanyag- és olajozási rendszer Üzemanyagtartály űrtartalma, liter 1,0 1,0 1,0 Olajtartály űrtartalma, liter 0,47 0,47 0,47 Motorolaj

SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 Tömeg Üres tartályokkal, kg 31 31 35,5 Zajkibocsátás

A motor feltüntetett névleges teljesítménye az adott motormodell tipikus legyártott motorjának a J1349/ ISO1585 sz. SAE-szabvány szerint mért átlagos nettó teljesítménye (a megadott fordulatszám mellett). A sor- ozatgyártott motorok esetén ez az érték eltérő lehet. A végső termékbe épített motor tényleges leadott teljesít- ménye az üzemi fordulatszámtól, a környezeti körülményektől és egyéb értékektől függ.

SJ vagy jobb minőségű motorolajat használjon. Tekintse meg a viszkozitási táblázatot a motor gyártójának kézikönyvében, és válassza a várható kinti hőmérsékletnek leginkább megfelelő viszkozitást.

A környezetben a 2000/14/EK sz. EK irányelvvel összhangban hangteljesítményként mért zajkibocsátás

Hangteljesítményszint, mért dB (A) érték 94 97 95 Hangteljesítményszint, garantált , L

dB (A) 95 98 96 Zajszintek

Hangnyomásszint a felhasználó fülénél, dB (A)

Rezgésszintek, a hveq

9,39 8,36 3,65 Vágószerkezet Vágási magasság, mm 30–80 30-90 30-90 Vágószélesség, mm 460 530 510 Kés PX3 PX3 PX3 Cikkszám 5802592-02 5802584-02 5802585-02 Fűgyűjtő űrtartalma, liter 50 60 60 EK megfelelőségi nyilatkozat Az EK-megfelelőségi nyilatkozat tartalma A Husqvarna AB, SE 561 82 Huskvarna, SVÉDORSZÁG a saját felelősségére kijelenti, hogy a jelzett termék: Leírás Belső égésű motorral működő, gyalog kísért fűnyíró Márka McCulloch Platform / Típus / Modell M46-160AWREX, M53-160AWREX, M51-170AWRPX Köteg 2017-es és újabb sorozatszámok teljes mértékben megfelel a következő EU-irányelveknek és rendeleteknek: Irányelv/rendelet Leírás 2006/42/EK „gépre vonatkozó” 2014/30/EU „elektromágneses megfelelőségre vonatkozó” 2000/14/EC; 2005/88/EC „kültéri zajkibocsátásra vonatkozó”

Hangnyomásszint az ISO 5395 szabvány szerint. A zajnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

Rezgésszint az ISO 5395 szabvány szerint. A rezgésszintre vonatkozó jelentési adatok az 0,2 m/s

tipikus sta- tisztikus ingadozásával (szórásával) rendelkeznek. 144 871 - 003 - 29.10.2018Az alábbi harmonizált szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN ISO 12100, ISO 14982,

ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032

A zajértékek a 2000/14/EK irányelv V. mellékletének megfelelően a használati utasításban, a műszaki adatok feje- zetben, valamint az aláírt EK-megfelelőségi nyilatkozatban találhatók. A szállított belső égésű motorral működő, gyalog kísért fűnyíró megfelel a vizsgálaton átesett példadarabnak.
