MANUALE UTENTE M51170AWRPX MCCULLOCH

• Funzionamento p. 151
• Manutenzione p. 152
• Trasporto, stoccaggio e smaltimento p. 155
• Dati tecnici p. 155

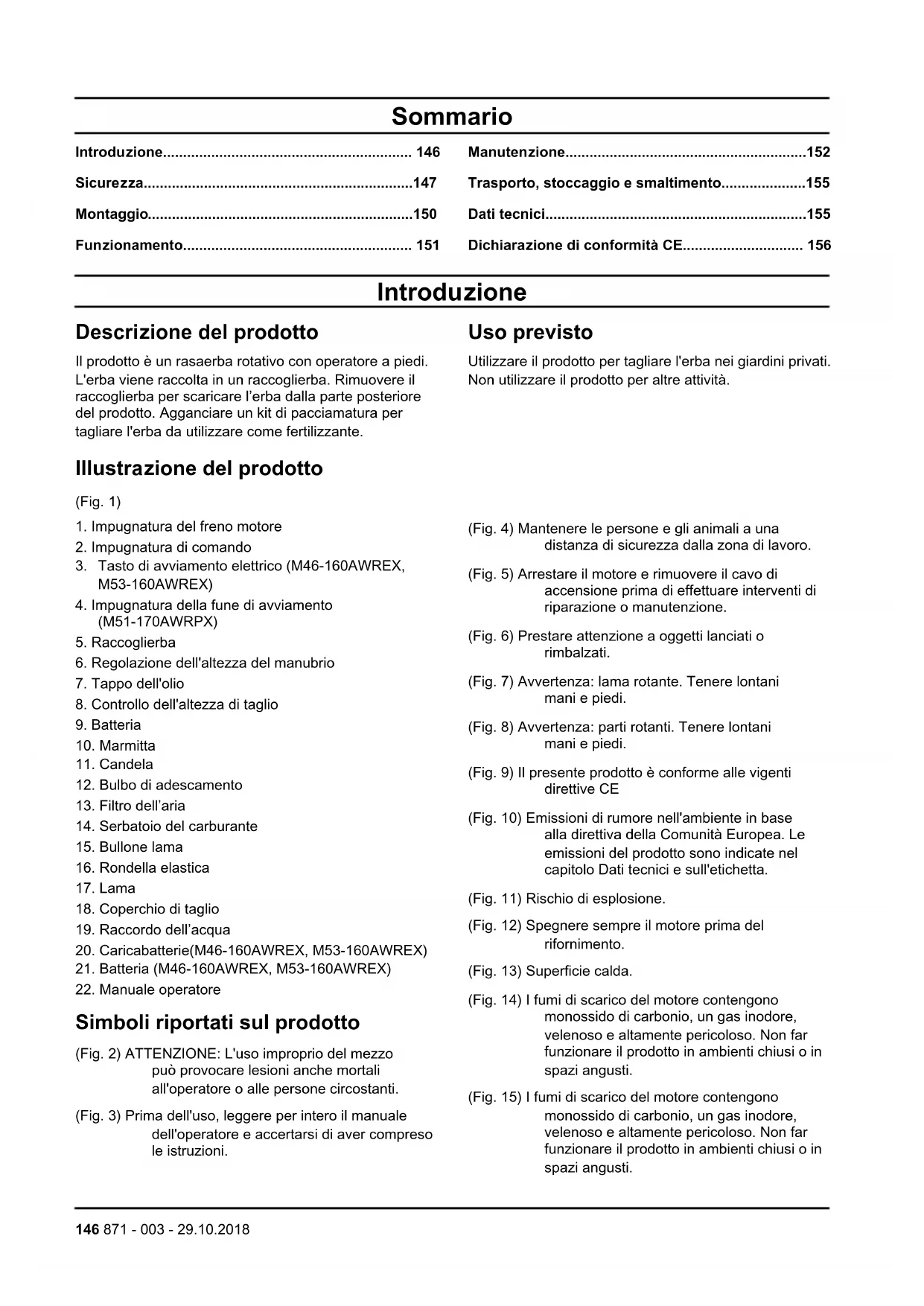

• Dichiarazione di conformità CE Introduzione Descrizione del prodotto Il prodotto è un rasaerba rotativo con operatore a piedi. L'erba viene raccolta in un raccoglierba. Rimuovere il raccoglierba per scaricare l’erba dalla parte posteriore del prodotto. Agganciare un kit di pacciamatura per tagliare l'erba da utilizzare come fertilizzante. Uso previsto Utilizzare il prodotto per tagliare l'erba nei giardini privati. Non utilizzare il prodotto per altre attività. Illustrazione del prodotto (Fig. 1) p. 156

1. Impugnatura del freno motore

2. Impugnatura di comando

Tasto di avviamento elettrico (M46-160AWREX, M53-160AWREX)

4. Impugnatura della fune di avviamento

6. Regolazione dell'altezza del manubrio

8. Controllo dell'altezza di taglio

12. Bulbo di adescamento

18. Coperchio di taglio

22. Manuale operatore

Simboli riportati sul prodotto (Fig. 2) ATTENZIONE: L'uso improprio del mezzo può provocare lesioni anche mortali all'operatore o alle persone circostanti. (Fig. 3) Prima dell'uso, leggere per intero il manuale dell'operatore e accertarsi di aver compreso le istruzioni. (Fig. 4) Mantenere le persone e gli animali a una distanza di sicurezza dalla zona di lavoro. (Fig. 5) Arrestare il motore e rimuovere il cavo di accensione prima di effettuare interventi di riparazione o manutenzione. (Fig. 6) Prestare attenzione a oggetti lanciati o rimbalzati. (Fig. 7) Avvertenza: lama rotante. Tenere lontani mani e piedi. (Fig. 8) Avvertenza: parti rotanti. Tenere lontani mani e piedi. (Fig. 9) Il presente prodotto è conforme alle vigenti direttive CE (Fig. 10) Emissioni di rumore nell'ambiente in base alla direttiva della Comunità Europea. Le emissioni del prodotto sono indicate nel capitolo Dati tecnici e sull'etichetta. (Fig. 11) Rischio di esplosione. (Fig. 12) Spegnere sempre il motore prima del rifornimento. (Fig. 13) Superficie calda. (Fig. 14) I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso e altamente pericoloso. Non far funzionare il prodotto in ambienti chiusi o in spazi angusti. (Fig. 15) I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso e altamente pericoloso. Non far funzionare il prodotto in ambienti chiusi o in spazi angusti. 146 871 - 003 - 29.10.2018Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in altre aree commerciali. UE V AVVERTENZA: La manomissione del motore rende nulla l'omologazione UE del prodotto. Responsabilità del prodotto Come indicato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per eventuali danni causati dal nostro prodotto se:

• Il prodotto viene riparato in modo errato.

Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.

• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.

• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente. Sicurezza Definizioni di sicurezza Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale. AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate. ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate. Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione. Istruzioni di sicurezza generali AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Questo prodotto è pericoloso se utilizzato in maniera impropria o se non si presta attenzione. La mancata osservanza delle istruzioni di sicurezza può causare lesioni anche fatali.

• Durante il funzionamento, questo prodotto genera un campo elettromagnetico. Tale campo può interferire, in alcuni casi, con persone portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesioni gravi o mortali, i portatori di tali impianti devono consultare il proprio medico e il produttore dell'impianto prima di utilizzare questo prodotto.

Usare la massima cautela e il buon senso. Se non si è sicuri di come utilizzare il prodotto in una particolare situazione, fermarsi e rivolgersi al proprio rivenditore McCulloch prima di continuare.

• Tenere presente che l'operatore potrà essere ritenuto responsabile di eventuali incidenti che coinvolgano altre persone o i loro beni.

• Tenere pulito il prodotto. Assicurarsi che sia possibile leggere chiaramente simboli e decalcomanie.

Non consentire ad altre persone di utilizzare il prodotto se non si è sicuri che abbiano letto e compreso il contenuto del manuale dell'operatore.

• Non consentire ai bambini di utilizzare il prodotto.

• Non permettere a chiunque non conosca le istruzioni di utilizzare il prodotto.

• Controllare sempre qualsiasi persona, dalle capacità fisiche o mentali ridotte, che utilizzi il prodotto. È necessaria sempre la supervisione di un adulto responsabile.

• Non utilizzare l'apparecchio quando si è stanchi, ammalati o sotto effetto di alcool, farmaci o medicinali. Essi potrebbero compromettere la vista, l'attenzione, il coordinamento e il giudizio.

• Se difettoso, non utilizzare il prodotto.

• Non modificare il prodotto né utilizzarlo nel caso in cui vi sia la possibilità che sia stato modificato da altri. Sicurezza dell’area di lavoro AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Rimuovere oggetti quali rami, ramoscelli o pietre dall'area di lavoro prima di utilizzare il prodotto.

• Gli oggetti che urtano contro l’attrezzatura di taglio potrebbero essere proiettati e causare danni a cose e persone. Mantenere persone e animali a una distanza di sicurezza dal prodotto.

Non utilizzare mai il prodotto in condizioni meteorologiche avverse quali nebbia, pioggia, vento forte, freddo intenso e rischio di fulmini. L’uso del prodotto in condizioni meteorologiche avverse o in

871 - 003 - 29.10.2018 147ambienti umidi è stancante. Condizioni

meteorologiche avverse possono causare situazioni di pericolo quali superfici scivolose.

• Prestare attenzione a persone, cose e situazioni che possono impedire un utilizzo sicuro del prodotto.

Prestare attenzione a ostacoli quali radici, pietre, ramoscelli, fossi e avvallamenti. L’erba alta può nascondere eventuali ostacoli.

• Tagliare l'erba in pendenza può risultare pericoloso. Non utilizzare il prodotto su terreni con pendenze superiori a 15°.

• Utilizzare il prodotto trasversalmente lungo i pendii. Non spostarsi seguendo tragitti verso l’alto e verso il basso.

• Prestare attenzione in prossimità di angoli e oggetti nascosti che potrebbero ostacolare la visuale. Sicurezza sul lavoro AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Utilizzare il prodotto esclusivamente per tagliare il prato. Non è consentito utilizzare il prodotto per altri scopi.

• Usare sempre abbigliamento protettivo personale. Vedere Abbigliamento protettivo personale alla pagina 148

• Non avviare il motore in uno spazio chiuso o in prossimità di materiali infiammabili. I fumi di scarico del motore sono molto caldi e possono contenere scintille in grado di provocare incendi.

• Non azionare il prodotto senza prima aver montato correttamente la lama e tutti i coperchi. Una lama non correttamente fissata potrebbe allentarsi e causare lesioni personali.

• Assicurarsi che la lama non urti oggetti quali pietre e radici. Ciò potrebbe provocare danni alla lama e piegare l’albero motore. Un’asse piegato provoca forti vibrazioni e un alto rischio di allentamento della lama.

• Qualora la lama urti contro un oggetto o all’insorgere di vibrazioni arrestare immediatamente il prodotto. Staccare il cavo di accensione dalla candela. Verificare la presenza di eventuali danni al prodotto. Riparare eventuali danni o contattare un'officina autorizzata per far svolgere la riparazione.

• Non fissare l’impugnatura del freno motore in modo permanente al manubrio quando il motore è avviato.

• Posizionare il prodotto su una superficie piana e stabile e avviarlo. Assicurarsi che la lama non venga a contatto con il terreno o con altri oggetti.

• Collocarsi sempre posteriormente al prodotto quando lo si utilizza.

• Consentire a tutte le ruote di restare a contatto con il suolo e tenere le 2 mani sull'impugnatura mentre si aziona il prodotto. Tenere mani e piedi lontani dalle lame rotanti.

• Non ribaltare il prodotto a motore acceso.

• Prestare attenzione quando si tira il prodotto verso di sé.

Non sollevare mai il prodotto a motore avviato. Se si deve sollevare il prodotto, arrestare innanzitutto il motore e scollegare il cavo di accensione dalla candela.

• Non camminare all’indietro quando si utilizza il prodotto.

• Arrestare il motore quando si attraversano zone prive d’erba quali vialetti in ghiaia, pietra e asfalto.

• Non correre con il prodotto quando il motore è acceso. Camminare sempre durante l'utilizzo del prodotto.

• Spegnere il motore prima di apportare qualsiasi modifica all’altezza di taglio. Non effettuare mai regolazioni a motore acceso.

• Non perdere mai di vista il prodotto quando il motore è acceso. Arrestare il motore e assicurarsi che l’attrezzatura di taglio non giri. Istruzioni di sicurezza per il funzionamento Abbigliamento protettivo personale AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• L'uso di abbigliamento protettivo personale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.

• Utilizzare protezioni per le orecchie se il livello di rumore è superiore a 85 dB.

Utilizzare robusti stivali o scarpe antiscivolo. Non utilizzare il prodotto con calzature aperte o a piedi nudi.

• Utilizzare pantaloni lunghi di tessuto pesante.

• Indossare guanti protettivi ove necessario, ad esempio per montare, ispezionare o pulire l’attrezzatura di taglio. Dispositivi di sicurezza sul prodotto AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non utilizzare un prodotto con dispositivi di sicurezza difettosi.

• Effettuare un controllo dei dispositivi di sicurezza con regolarità. Se i dispositivi di sicurezza sono difettosi, rivolgersi alla propria officina McCulloch. Controllo del coperchio di taglio Il coperchio di taglio riduce le vibrazioni del prodotto e il rischio di ferirsi con la lama. 148 871 - 003 - 29.10.2018• Esaminare il coperchio di taglio per accertarsi che non presenti danni quali crepe. Impugnatura del freno motore L'impugnatura del freno motore arresta il motore. Quando si rilascia l'impugnatura del freno motore, il motore si arresta. Per ispezionare il freno motore, avviare il motore e quindi rilasciare l’impugnatura del freno motore. Se il motore non si arresta entro 3 secondi, far regolare il freno motore presso un’officina McCulloch autorizzata. (Fig. 16) Marmitta La marmitta assicura il minimo livello acustico e allontana i fumi di scarico dall'operatore. Non utilizzare il prodotto se la marmitta è mancante o difettosa. Una marmitta difettosa aumenta il livello acustico e il rischio di incendio. AVVERTENZA: La marmitta si surriscalda durante e dopo l'uso e quando il motore funziona al regime minimo. Prestare attenzione in prossimità di materiali infiammabili e/o fumi per evitare incendi. Controllo della marmitta

• Esaminare la marmitta periodicamente per assicurarsi che sia collegata correttamente e che non sia danneggiata. Sicurezza nell'uso del carburante AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non avviare il prodotto nel caso in cui vi sia carburante o olio motore su di esso. Rimuovere il carburante/olio indesiderato e lasciare che il prodotto si asciughi.

• In caso di perdite di carburante sugli indumenti, cambiarsi immediatamente.

Il carburante non deve arrivare a contatto con il corpo, poiché può causare lesioni. In caso di contatto del carburante con il corpo, rimuoverlo con acqua e sapone.

• Non avviare il prodotto se il motore presenta una perdita. Esaminare regolarmente il motore per verificare la presenza di eventuali perdite.

• Prestare la massima attenzione con il carburante. Il carburante è infiammabile e i fumi sono esplosivi quindi possono causare lesioni o morte.

• Non respirare i fumi del carburante perché possono causare lesioni. Accertarsi che ci sia un flusso d'aria sufficiente.

• Non fumare in prossimità del carburante o del motore.

• Non posizionare oggetti caldi in prossimità del carburante o del motore.

Non aggiungere carburante a motore acceso.

• Assicurarsi che il motore sia freddo prima di effettuare il rifornimento.

• Prima di effettuare il rifornimento, aprire lentamente il tappo del serbatoio carburante e rilasciare la pressione con cautela.

• Non aggiungere carburante al motore in un ambiente chiuso. Un flusso d'aria insufficiente può causare lesioni o la morte dovute ad asfissia o al monossido di carbonio.

• Stringere completamente il tappo del serbatoio del carburante. Se il tappo del serbatoio carburante non è serrato, vi è il rischio di incendio.

• Prima dell'avviamento, spostare il prodotto di almeno 3 m (10 ft) dal punto in cui è stato riempito il serbatoio del carburante.

• Non rabboccare il serbatoio con una quantità eccessiva di carburante. Sicurezza batterie AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Rischio di scosse elettriche. Non collegare i morsetti della batteria a chiavi, monete, viti o altro tipo di metallo. Ciò può causare un corto circuito della batteria.

• Tenere le batterie nel vano portaoggetti lontano da oggetti metallici ad esempio chiodi, monete, gioielli. Sicurezza del caricabatterie AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Rischio di scosse elettriche o cortocircuiti se non si osservano le istruzioni di sicurezza.

• Utilizzare una presa di corrente con messa a terra omologata che non sia danneggiata.

Non utilizzare caricabatterie diverso da quello fornito per il prodotto.

• Non tentare di smontare il caricabatterie.

• Non utilizzare un caricabatterie difettoso o danneggiato.

• Verificare regolarmente che il cavo di alimentazione del caricabatterie non sia danneggiato e che non vi siano crepe.

• Non sollevare il caricabatterie tramite il cavo di alimentazione. Per scollegare il caricabatterie da una presa di rete, tirare la spina. Non tirare il cavo di alimentazione.

871 - 003 - 29.10.2018 149• Non utilizzare un cavo di prolunga a meno che non

sia strettamente necessario. Un cavo di prolunga non idoneo può causare incendi o scosse elettriche.

• Il caricabatterie può essere utilizzato da bambini a partire da 8 anni di età e da parte di persone con ridotte capacità fisiche, sensoriali o mentali, oppure con mancanza di esperienza e conoscenza, se vengono controllati o ricevono istruzioni sull'utilizzo sicuro del caricabatterie e se comprendono i rischi. I bambini non devono giocare con il caricabatterie. La pulizia e la manutenzione non devono essere eseguite da bambini senza la supervisione di adulti.

Non utilizzare il caricabatterie in prossimità di materiali infiammabili o materiali corrosivi. Non coprire il caricabatterie. Staccare la spina del caricabatterie in caso di fumo o incendio.

• Caricare la batteria solo in luoghi chiusi, in una posizione con un buon flusso d'aria e lontano dalla luce diretta del sole. Non caricare la batteria in condizioni di umidità.

• Non caricare a temperature inferiori a 5 °C. Istruzioni di sicurezza per la manutenzione AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso e altamente pericoloso. Non avviare il motore in ambienti o spazi chiusi.

• Prima di eseguire la manutenzione del prodotto, arrestare il motore e rimuovere il cavo di accensione dalla candela.

Indossare guanti protettivi quando si esegue la manutenzione dell'attrezzatura di taglio. La lama è molto affilata e ci si può ferire facilmente.

• Accessori e modifiche apportate al prodotto che non siano stati approvati dal costruttore possono causare infortuni gravi, anche fatali. Non apportare modifiche al prodotto. Utilizzare sempre accessori approvati dal produttore.

• Se la manutenzione non viene eseguita correttamente e con regolarità, aumenta il rischio di lesioni personali e danni al prodotto.

• Eseguire esclusivamente gli interventi di manutenzione riportati nel presente manuale. Tutti gli altri interventi di manutenzione devono essere svolti da un’officina McCulloch autorizzata.

• Rivolgersi a un’officina McCulloch autorizzata per far svolgere regolarmente interventi di manutenzione sul prodotto.

• Sostituire le parti danneggiate, usurate o rotte. Montaggio Per montare l'impugnatura

1. Allineare i fori delle viti sulla parte inferiore

dell'impugnatura con i fori delle viti nel complessivo impugnatura.

4. Utilizzare le fascette per fissare i cavi

all'impugnatura. (Fig. 18) Nota: Assicurarsi che la tensione dei cavi non sia eccessiva.

5. Per regolare l'altezza dell'impugnatura, allentare le

manopole inferiori, regolare l'altezza dell'impugnatura e stingere completamente le manopole. (Fig. 19) Per montare la fune di avviamento

1. Collegare il cavo per la corda di avviamento e la

manopola a T. Non serrare completamente. (Fig. 20)

2. Tenere l'impugnatura del freno motore contro il

3. Estrarre lentamente la fune di avviamento e inserirla

nell'apposito anello. (Fig. 21)

4. Serrare la manopola a T. (Fig. 22)

Per assemblare il raccoglierba

1. Inserire la parte superiore del raccoglierba nella

parte inferiore del raccoglierba.

2. Fissare il telaio del raccoglierba con i fermi. (Fig. 23)

3. Sollevare il coperchio posteriore.

4. Fissare i ganci sul raccoglierba al bordo superiore

del telaio. (Fig. 24)

5. Inserire la parte inferiore del raccoglierba nel canale

di scarico dell’erba. Per montare la spina di pacciamatura

1. Sollevare il coperchio posteriore e rimuovere il

2. Inserire la spina di pacciamatura nel canale di

scarico. (Fig. 25) 150 871 - 003 - 29.10.2018Funzionamento Introduzione AVVERTENZA: Prima di utilizzare il prodotto, è necessario leggere e comprendere il capitolo relativo alla sicurezza. Prima di utilizzare il prodotto

1. Leggere il Manuale dell’operatore con attenzione e

accertarsi di averne compreso il contenuto.

Esaminare l’attrezzatura di taglio per assicurarsi che sia correttamente collegata e regolata. Vedere Per controllare l’attrezzatura di taglio alla pagina 153

Per il rifornimento del carburante alla pagina 151

4. Riempire il serbatoio dell’olio ed effettuare il controllo

del livello dell’olio. Vedere Per eseguire il controllo del livello dell’olio alla pagina 153

Per il rifornimento del carburante Se disponibile, utilizzare benzina alchilata/a basso livello di emissioni. Se non è disponibile benzina alchilata/a basso livello di emissioni, utilizzare una benzina senza piombo di buona qualità o una benzina contenente piombo con un numero di ottani non inferiore a 90. ATTENZIONE: Non utilizzare mai benzina con un numero di ottani inferiore a 90 RON (87 AKI). Ciò può causare danni al prodotto.

1. Aprire lentamente il tappo del serbatoio del

carburante per rilasciare la pressione.

2. Riempire lentamente il serbatoio con una tanica di

carburante. Se si versa del carburante, rimuoverlo con un panno e lasciare asciugare eventuali residui.

4. Stringere completamente il tappo del serbatoio del

carburante. Se il tappo del serbatoio carburante non è serrato, vi è il rischio di incendio.

5. Prima dell'avviamento, spostare il prodotto di almeno

3 m (10 ft) dal punto in cui è stato riempito il serbatoio del carburante. Per impostare l'altezza di taglio L'altezza di taglio può essere regolata su cinque diversi livelli.

1. Per aumentare l’altezza di taglio, spingere la leva

dell’altezza di taglio all’indietro.

2. Per diminuire l’altezza di taglio, spingere la leva

dell’altezza di taglio in avanti. ATTENZIONE: Non impostare l'altezza di taglio troppo in basso. Se la superficie del prato non è piana, le lame possono urtare il terreno. Per avviare il prodotto

• Accertarsi che il cavo di accensione sia collegato alla candela. Avviamento manuale ( M51-170AWRPX)

1. Collocarsi dietro il prodotto.

2. Tenere l'impugnatura del freno motore contro il

3. Tenere l’impugnatura della fune di avviamento con la

4. Estrarre lentamente l’impugnatura della fune di

avviamento fino a che non si avverte una leggera resistenza.

5. Tirare con forza per avviare il motore.

AVVERTENZA: Non avvolgere la fune di avviamento intorno alla mano. Avviamento elettrico (M46-160AWREX, M53-160AWREX)

Verificare che la batteria sia carica. Vedere Per caricare la batteria alla pagina 153

2. Tenere l'impugnatura del freno motore contro il

3. Tenere premuto il tasto di avviamento elettrico fino

all'avviamento del motore. (Fig. 27) Per applicare trazione alle ruote

• Tirare l'impugnatura di comando nella direzione del manubrio. (Fig. 28)

• Prima di tirare il prodotto verso di sé, disinnestare la trazione e spingere il prodotto in avanti di circa 10cm.

• Rilasciare l'impugnatura di comando per disinnestare la trazione, ad esempio quando ci si avvicina a un ostacolo. Per arrestare il prodotto

• Per arrestare la sola trazione, rilasciare l’impugnatura di comando.

• Per spegnere il motore, rilasciare l’impugnatura del freno motore.

871 - 003 - 29.10.2018 151Per ottenere un buon risultato

• Utilizzare sempre una lama ben affilata. Una lama non tagliente fornisce un risultato irregolare e la superficie di taglio dell'erba ingiallisce. Una lama affilata inoltre consuma minore energia di una lama affilata.

Non tagliare più di ⅓ dell’altezza dell'erba. Iniziare l’operazione di taglio impostando l’altezza di taglio su un livello alto. Esaminare il risultato e ridurre l'altezza di taglio al livello applicabile. Se l’erba è molto alta, procedere lentamente e tagliarla 2 volte, se necessario.

• Tagliare sempre in direzioni diverse per evitare il formarsi di strisce sul prato. Manutenzione Introduzione AVVERTENZA: Prima di svolgere la manutenzione, leggere e comprendere il capitolo relativo alla sicurezza. Per tutti gli interventi di assistenza e riparazione sul prodotto, è necessaria una formazione specifica. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l’assistenza. Se non avete acquistato il prodotto presso un rivenditore dotato di officina, informatevi sull’ubicazione della più vicina officina autorizzata. Programma di manutenzione Gli intervalli di manutenzione sono calcolati sulla base di un uso quotidiano del prodotto. Gli intervalli cambiano se il prodotto non viene usato quotidianamente. Per gli interventi di manutenzione contrassegnati con il simbolo *, vedere le istruzioni in Dispositivi di sicurezza sul prodotto alla pagina 148

Manutenzione Giornaliera Una volta a settimana Una volta al mese Svolgere un’ispezione generale X Controllare il livello dell’olio X Pulire il prodotto X Controllare l’attrezzatura di taglio X Controllare il coperchio di taglio* X Controllare l’impugnatura del freno motore* X Controllare e regolare la trazione (cavo della frizione) X Controllare la marmitta* X Controllare la candela X Cambiare l'olio (la prima volta dopo 5 ore, quindi dopo ogni 50 ore di funzionamento)

Sostituire il filtro aria X Esaminare il sistema di alimentazione X Per effettuare un'ispezione generale

• Controllare che tutti i dadi e le viti del prodotto siano ben serrati. Per pulire esternamente il prodotto

Utilizzare una spazzola per rimuovere foglie, erba e sporcizia.

• Assicurarsi che la presa d'aria nella parte superiore del motore non sia ostruita.

• Non utilizzare una lancia ad alta pressione per pulire il prodotto.

• Se si utilizza dell’acqua per pulire il prodotto, non versare l'acqua direttamente sul motore. Per pulire la superficie interna del coperchio di taglio

Svuotare il serbatoio del carburante. 152 871 - 003 - 29.10.20182. Collocare il prodotto su un lato con la marmitta rivolta verso il basso. ATTENZIONE: Se il prodotto è stato collocato con il filtro dell'aria rivolto verso il basso, il motore potrebbe danneggiarsi.

3. Lavare la superficie interna del coperchio di taglio

con acqua. Per controllare l’attrezzatura di taglio AVVERTENZA: Per evitare l'avviamento accidentale del prodotto, rimuovere il cavo di accensione dalla candela. AVVERTENZA: Indossare guanti protettivi quando si esegue la manutenzione dell'attrezzatura di taglio. La lama è molto affilata e ci si può ferire facilmente.

1. Controllare l’attrezzatura di taglio per individuare

danni o crepe. Sostituire sempre l'attrezzatura di taglio danneggiata.

2. Osservare la lama per controllare che non sia

danneggiata o usurata. Nota: Dopo l’affilatura la lama deve essere bilanciata. Rivolgersi a un centro assistenza per l’affilatura, la sostituzione e il bilanciamento. Se si urta un ostacolo che provoca l’arresto del prodotto, sostituire la lama danneggiata. Il centro di assistenza può valutare se la lama può essere affilata o deve essere sostituita. Per sostituire la lama

1. Bloccare la lama con un blocco di legno. (Fig. 29)

2. Rimuovere il bullone della lama.

3. Rimuovere la lama.

4. Esaminare il supporto e il bullone della lama per

verificare la presenza di eventuali danni.

5. Esaminare l'albero motore per accertarsi che non sia

6. Quando si fissa la nuova lama, assicurarsi che le

estremità inclinate della lama puntino in direzione del coperchio di taglio. (Fig. 30)

7. Assicurarsi che la lama sia allineata con il centro

8. Bloccare la lama con un blocco di legno. Inserire la

rondella reggispinta e serrare il bullone e la rondella a una coppia di 45–60 Nm. (Fig. 31)

9. Girare manualmente la lama per verificare che

possa ruotare liberamente. AVVERTENZA: Utilizzare dei guanti da lavoro spessi. La lama è molto affilata e ci si può ferire facilmente.

10. Avviare il prodotto per eseguire una prova della

lama. Se la lama non è collegata correttamente, si verificano delle vibrazioni nel prodotto o il risultato del taglio è insoddisfacente. Per eseguire il controllo del livello dell’olio ATTENZIONE: Se il livello dell'olio è troppo basso si possono verificare danni al motore. Controllare il livello dell'olio prima di avviare il prodotto.

1. Posizionare il prodotto su un terreno in piano.

2. Rimuovere il tappo del serbatoio dell'olio con

Pulire l'olio dall'asta di livello.

4. Inserire l’asta di livello interamente all'interno del

serbatoio dell'olio per avere un immagine corretta del livello dell'olio.

5. Rimuovere l'asta di livello.

6. Controllare il livello dell'olio sull'asta di livello.

7. Se il livello dell'olio è basso, rabboccare con olio

motore ed eseguire nuovamente un controllo del livello dell'olio. Per sostituire l’olio motore AVVERTENZA: L'olio motore è molto caldo subito dopo lo spegnimento del motore. Lasciare che il motore si raffreddi prima di scaricare l'olio motore. Se si versa accidentalmente dell’olio motore sulla pelle, lavare con acqua e sapone.

1. Azionare il prodotto fino a quando il serbatoio

2. Rimuovere il cavo di accensione dalla candela.

4. Posizionare un recipiente sotto il prodotto per

raccogliervi l’olio motore.

5. Inclinare il prodotto per scaricare l’olio motore dal

serbatoio dell’olio.

6. Riempire con nuovo olio motore del tipo

raccomandato in Dati tecnici alla pagina 155

7. Eseguire il controllo del livello dell’olio. Vedere

Per eseguire il controllo del livello dell’olio alla pagina

Per caricare la batteria

1. Collegare il caricabatterie alla tensione e alla

frequenza indicate sulla piastrina modello. Utilizzare

871 - 003 - 29.10.2018 153una presa di corrente con messa a terra e

2. Inserire la batteria nel caricabatterie. La luce rossa

sul caricabatterie è accesa quando la batteria è collegata correttamente al caricabatterie. (Fig. 32)

3. Quando la batteria è completamente carica, la luce

diventa verde. Rimuovere la batteria dal caricabatterie.

4. Scollegare il caricabatterie dalla presa di rete. Tirare

la spina, non il cavo di alimentazione. Nota: Per ulteriori informazioni, consultare il manuale operatore del motore. Filtro dell’aria Un filtro dell'aria utilizzato per un lungo periodo non può essere pulito completamente. Sostituire il filtro dell'aria a intervalli regolari. Nota: Sostituire sempre un filtro dell'aria danneggiato. Per pulire il filtro di carta.

1. Rimuovere il filtro dell'aria e il relativo filtro di carta.

Scuotere il filtro contro una superficie piana per liberarlo dalle particelle. ATTENZIONE: Non utilizzare solventi o aria compressa per pulire il filtro di carta.

3. Rimontare il filtro dell'aria. Assicurarsi che il filtro

dell’aria sia correttamente a tenuta rispetto al portafiltro dell’aria.

4. Rimontare il coperchio del filtro dell'aria.

Per pulire il filtro in materiale espanso

Rimuovere il coperchio del filtro dell'aria e il filtro in materiale espanso.

2. Pulire il filtro in materiale espanso con acqua e

3. Sciacquare il filtro in materiale espanso con acqua

4. Strizzare via l'acqua dal filtro materiale espanso e

lasciarlo asciugare. ATTENZIONE: Non usare aria compressa. Ciò può causare danni al filtro in materiale espanso.

5. Lubrificare il filtro in materiale espanso con olio

6. Premere un panno pulito contro il filtro in materiale

espanso per rimuovere residui di olio indesiderati.

7. Rimontare il filtro dell'aria. Assicurarsi che il filtro

dell’aria sia correttamente a tenuta rispetto al portafiltro dell’aria.

8. Rimontare il coperchio del filtro dell'aria.

Per esaminare la candela ATTENZIONE: Usare candele originali o del tipo raccomandato. Un tipo di candela errato può danneggiare il prodotto.

• Controllare la candela nel caso in cui il motore giri a bassa potenza, risulti difficile da avviare o non funzioni correttamente al regime minimo.

• Per ridurre il rischio di accumulo di materiale superfluo sugli elettrodi delle candele, osservare le seguenti istruzioni:

Accertarsi che il regime minimo sia regolato correttamente. b) Accertarsi che la miscela sia corretta. c) Accertarsi che il filtro dell'aria sia pulito.

• Se la candela è incrostata, pulirla e controllare che la distanza tra gli elettrodi sia corretta; vedere Dati tecnici alla pagina 155 . (Fig. 33)

• Sostituire la candela secondo necessità. Per controllare il sistema di alimentazione

• Esaminare il tappo del serbatoio del carburante e la relativa guarnizione di tenuta per verificare che non vi siano danni.

• Esaminare il tubo pescante per accertarsi che non presenti perdite. Se il tubo pescante è danneggiato, farlo sostituire presso un’officina. Per regolare il filo della frizione Quando si avverte che il funzionamento dell'unità è rallentato, è necessario regolare il cavo della frizione.

1. Per aumentare la velocità di marcia, girare la vite di

regolazione in senso antiorario. Nota: Se la trazione si innesta quando non si tira l’impugnatura di comando, è necessario allungare il cavo della frizione.

2. Per allungare il cavo e ridurre la velocità, avvitare la

vite di regolazione in senso orario. (Fig. 34) Se l'unità risulta lenta anche dopo la regolazione, consultare un’officina autorizzata per far sostituire la cinghia di trasmissione.

- 003 - 29.10.2018Trasporto, stoccaggio e smaltimento Trasporto e conservazione

• Rimuovere la batteria dal prodotto prima del rimessaggio.

Per trasportare e conservare il prodotto e il carburante, accertarsi che non vi siano perdite o fumi. Scintille o fiamme aperte, provocate ad esempio da dispositivi elettrici o caldaie, possono innescare un incendio.

• Utilizzare sempre contenitori approvati per la conservazione e il trasporto del carburante.

• Svuotare il serbatoio del carburante prima di riporre il prodotto per un lungo periodo di tempo. Smaltire il carburante presso un apposito centro di smaltimento

• Rispettare i requisiti speciali riportati sulla confezione e sulle etichette per il trasporto commerciale, compreso quello effettuato da terzi e da corrieri.

• Prima di spedire il prodotto, consultare un esperto in materiali pericolosi. Rispettare tutte le norme nazionali vigenti.

• Applicare del nastro sui terminali aperti quando si ripone la batteria in un contenitore. Inserire la batteria nel contenitore in modo da garantirne la massima aderenza.

• Fissare in sicurezza il prodotto durante il trasporto per evitare danni o incidenti.

• Tenere la batteria lontano dal caricabatterie durante il rimessaggio.

• Conservare il prodotto in un'area chiusa a chiave per impedire l'accesso a bambini o persone non autorizzate.

• Conservare il prodotto in un luogo asciutto e al riparo dal gelo.

• Non conservare la batteria in aree elettricamente statiche. Non conservare mai la batteria in una scatola di metallo. Smaltimento

• Rispettare le norme locali sul riciclaggio e le normative vigenti.

Smaltire tutte le sostanze chimiche, quali olio motore o carburante, presso un centro assistenza o un centro di smaltimento applicabili.

• Quando il prodotto non è più in uso, inviarlo a un rivenditore McCulloch o smaltirlo presso un impianto di riciclo. Smaltimento della batteria e del caricabatterie I simboli sul prodotto o sul relativo imballaggio indicano che il presente prodotto non può essere trattato come rifiuto domestico. Deve invece essere portato presso un centro di raccolta specializzato nel recupero di apparecchiature elettriche ed elettroniche. Trattando questo prodotto correttamente, si contribuisce a contrastare il potenziale impatto negativo sull'ambiente e sulle persone che può altrimenti sortire da una gestione impropria del prodotto come rifiuto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'autorità municipale, il servizio rifiuti domestici o il punto vendita in cui è stato acquistato. (Fig. 35) Dati tecnici M46-160AWREX M53-160AWREX M51-170AWRPX Motore Marchio Briggs & Stratton Briggs & Stratton Honda Cilindrata, cm

Velocità, giri/min 2900 2900 2900 Potenza nominale motore, kW

2,5 2,5 3,4 Impianto di accensione

La potenza nominale del motore indicata corrisponde alla potenza netta media (al rapporto giri/min specifica- to) di un tipico motore in fase di produzione per il modello di motore misurato dalla normativa SAE J1349/ ISO1585. I motori per produzione di massa potrebbero presentare un valore diverso da questo. La potenza effettiva del motore installato nel prodotto finale dipende dalla velocità di funzionamento, dalle condizioni am- bientali e da altri valori.

871 - 003 - 29.10.2018 155M46-160AWREX M53-160AWREX M51-170AWRPX

Candela Autolite 3924 Autolite 3924 BPR5ES Distanza tra gli elettrodi, mm 0.5 0,5 0,5 Carburante e sistema di lubrificazione Capacità del serbatoio carburante, litri 1,0 1,0 1,0 Capacità del serbatoio olio, litri 0,47 0,47 0,47 Olio motore

Livello acustico, misurato dB(A) 94 97 95 Livello acustico, garantito L

dB(A) 95 98 96 Livelli di rumorosità

Livello di pressione acustica all'orecchio dell'operatore, dB(A)

Livelli di vibrazioni, a hveq

9,39 8,36 3,65 Attrezzatura di taglio Altezza di taglio, mm 30-80 30-90 30-90 Larghezza di taglio, mm 460 530 510 Lama PX3 PX3 PX3 Codice articolo 5802592-02 5802584-02 5802585-02 Capacità del sacco raccoglierba, litri 50 60 60 Dichiarazione di conformità CE Contenuto della Dichiarazione di conformità CE Husqvarna AB, SE-561 82 Huskvarna, Svezia, dichiara sotto la propria esclusiva responsabilità che il prodotto indi- cato: Descrizione Rasaerba con operatore a piedi e motore a combustione

Utilizzare olio motore di qualità SJ o superiore. Vedere la tabella delle viscosità presente nel manuale del costruttore del motore e selezionare la migliore viscosità in base alla temperatura esterna prevista.

Emissioni di rumore nell'ambiente misurate come potenza sonora (L

) in base alla direttiva CE 2000/14/CE.

Livello di pressione acustica in ottemperanza alla norma ISO 5395. I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A).

Livello di vibrazioni in base alla norma ISO 5395. I dati riportati per il livello di vibrazioni presentano una dis- persione statistica tipica (deviazione standard) di 0,2 m/s

156 871 - 003 - 29.10.2018Marchio McCulloch Piattaforma / Tipo / Modello M46-160AWREX, M53-160AWREX, M51-170AWRPX Lotto A partire dal numero di serie 2017 È pienamente conforme alle seguenti norme e direttive UE: Direttiva/norma Descrizione 2006/42/CE "relativa alle macchine" 2014/30/UE "sulla compatibilità elettromagnetica" 2000/14/CE; 2005/88/CE "sul rumore esterno" Le norme armonizzate e/o le specifiche tecniche applicate sono le seguenti: EN ISO 12100, ISO 14982, ISO 5395-1

& 2, ISO 3744, ISO 11094, EN 1032

In conformità alla direttiva 2000/14/CE, Allegato V, i valori per i livelli sonori dichiarati sono riportati nella sezione Dati tecnici del presente manuale e nel documento firmato Dichiarazione di conformità CE. Il rasaerba con operatore a piedi e motore a combustione fornito è conforme agli esemplari sottoposti a omologa- zione.
