| Bränd | McCulloch |
| Mudel | M46-500CMDW |
| Toote tüüp | Iseliikuv bensiinimuruniiduk |
| Lõikelaius | 46 cm |
| Mootor | 4-taktiline, 160 cm³ |
| Mootori võimsus | 2,8 kW (3,8 hj) |
| Murukogumiskoti mahutavus | 50 L |
| Lõikekõrguse reguleerimine | Tsentraliseeritud, 7 asendit (20-75 mm) |
| Edasiliikumise kiirus | Muutuv |
| Käivitamine | Käsitsi (käivitusnöör) |
| Kütus | Pliivaba bensiin |
| Kütusepaagi maht | 1,0 L |
| Kaal | 28 kg |
| Mõõtmed (P × L × K) | 150 × 50 × 100 cm |
| Süütesüsteem | Elektrooniline (CDI) |
| Hooldus | Mootoriõli vahetus, õhufiltri puhastus, tera teritamine |
| Müratase | 96 dB(A) |
| Ohutus | Ohutuskäepide (mootoripidur), kaitsekate |
| Varuosad saadaval | Lõiketera, süüteküünal, õhufilter, ülekanderihm |
| Remonditavus | Remonditavuse indeks: 8,0 / 10 |
Korduma kippuvad küsimused - M46-500CMDW MCCULLOCH
Kasutajate küsimused teemal M46-500CMDW MCCULLOCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Muruniiduk PDF-formaadis tasuta! Leidke oma juhend M46-500CMDW - MCCULLOCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. M46-500CMDW kaubamärgi MCCULLOCH.
KASUTUSJUHEND M46-500CMDW MCCULLOCH
TÄHTIS INFORMATSIOON: Lugege kasutusjuhend enne seadme kasutamist kindlasti põhjalikult läbi ning veenduge, et olete kõigest täpselt aru saanud.
LT
NAUDOJIMOSI INSTRUKCIJA ((Originali instrukcija)
EE Tootja jätab endale öiguse muuta käesolevas kasutusjuhendis kirjeldatud omadusi ja andmeid suvalisel hetkel ja sellest eelnevalt ette teatamata. See kasutusjuhend on koostatud kasutamiseks muruniidukite eri mudelitega, millel võib olla erinev kuju ja varustus.
Soovime teid tänada, et valisite meie muruniiduki. Usume, et meie masina körge kvaliteet leiab teiepoolse tunnustuse ning et muruniiduk teenib teid kaua. Enne kui hakkate masinat kasutama, lugege kindlasti kasutusjuhend hoolikalt läbi, sest see on koostatud teadlikult eesmärgiga anda teile kogu vajalik info masina öigeks kasutamiseks vastavalt ohutusnõuetele.

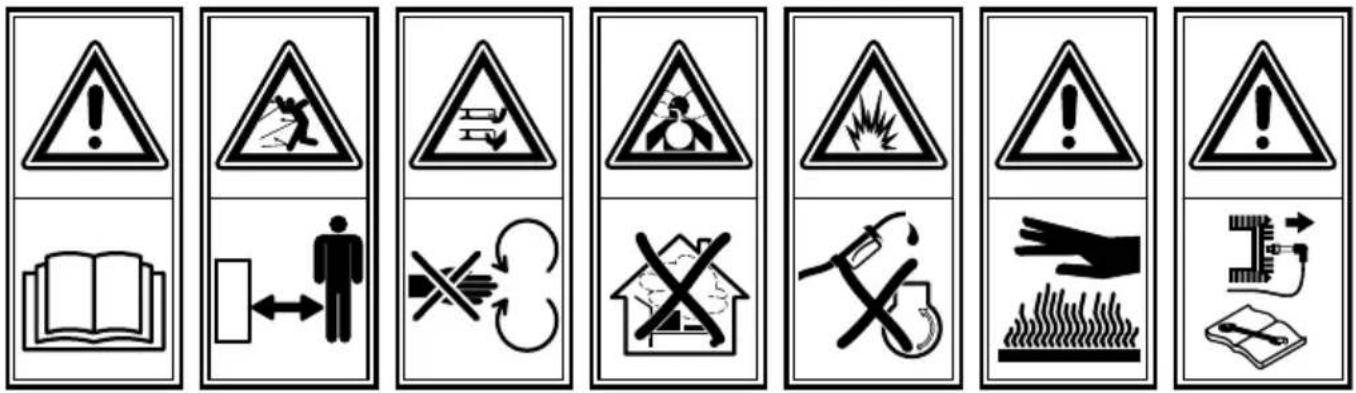

1 2 3 4 5 6 7

1 Tähelepanu! Enne masina kasutamist lugege kasutusjuhendit.
2 Jälgige, et ohualas ei viibiks inimesi!
3 Hoiatus: Käte ja jalgade vigastamise oht.
4 Oht hingata sisse mürkgaase! Ärge kasutage masinat kinnises või halva ventilatsiooniga keskkonnas.
5 Plahvatusoht! Ärge lisage kütust, kui masin töötab.
6 Ettevaatust! Kuum pind
7 Tähelepanu! Enne hooldustöid lülitage masin välja ja ühendage lahti süüteküünal.

a)Isikud, kes ei ole tuttavad kasutusjuhendiga, ei tohi muru niidukit kasutada. Ärge lubage lastel ega inimestel, kes ei ole kasutusjuhendist aru saanud, muruniidukit kasutada. Masina kasutamise miinimumvanus võidakse kohalike määrustega kindlaks määrata.
b) Käitaja vastutab teiste tööalas viibivate inimeste turvalisuse eest. Jälgige, et lapsed ja koduloomad oleksid töötavast muruniidukist turvalises kauguses.
c) Masin on mõeldud ainult loodusliku rohu lõikamiseks. Ärge kunagi kasutage niidukit muul otstarbel (näit. pinnase ebatasasuste, nagu mutiaugud või sipelgapesad, tasandamiseks).
d)Töötage ainult siis, kui selleks on piisavalt valgust.
e) Enne niitmist eemaldage murult köik vöörkehad, mis vöivad masinast eemale paiskuda. Niites olge tähe-lepanelik vöörkehade suhtes, mida te vöibolla varem ei märganud.
Muruniiduki tööks ettevalmistamine ja töö muruniidukiga
a) Kandke niites tugevaid jalatseid (saapaid või tugevaid kingi) ning pikki pükse.
b) Enne niitmise alustamist veenduge, et tera ja selle kinnituskruvi oleksid korralikult kinni.
Kui tera on vigastatud, tuleb see välja vahetada.
c)Lülitage mootor välja, oodake, kuni tera enam ei liigu ja eemaldage süüteküünal, enne kui:
● transpordite, tõstate või liigutate masinat tööalast eemale;
- teostate hooldus- või puhastustöid, või töid lõiketera juures;
● eguleerite lõikekõrgust;
- jätate masina järelvalveta.
Ettevaatust! Lõiketera hakkab kohe pöörlema, kui masin käivitatakse
d)Ettevaatust! Kütus on kergestisüttiv:
- Säilitage kütust selleks ettenähtud mahutites.
- Lisage kütust ainult vabas öhus ning seda tehes ärge suitsetage.
- Enne mootori käivitamist täitke kütusepaak. Ärge mingil juhul avage kütusepaagi kaant ega lisage kütust, kui mootor töötab või on veel kuum.
- Kui bensiini on välja voolanud, ärge mingil juhul käivitage mootorit. Viige niiduk eemale kohast, kuhu kütust maha läks, ja vältige võimalikke süttimisallikaid, kuni bensiiniaur on hajunud.
- Pange kütusepaagi kaas tagasi ja keerake korralikult kinni.
e)Ärge laske mootoril töötada suletud ruumis, kuhu võivad koguneda ohtlikud vingugaasi aurud.
f) Samuti peab niites alati käima, kunagi ei tohi joosta.
g)Muruniidukit pöörates või enda suunas tömmates olge eriti ettevaatlik.
h) Eriti ettevaatlik tuleb olla kallakutel või mäest alla niites:
● Kasutage sobivaid mittelibisevaid jalatseid.
- Jälgige, et teil oleks alati kindel jalgealune.
- Niitke kallakuga paralleelselt, mitte kunagi üles ega alla.
- Suunda muutes olge väga ettevaatlik.
- Ärge niitke liiga järskudel nõlvadel.
i)Ärge kunagi kasutage muruniidukit, kui kaitsevahendid ja ohutusseadised (näit. deflektor, rohukoguja) ei ole korralikult paigas ja töökorras.
j)Veenduge, et rohukoguja ja deflektor oleksid korralikult paigas. Vastasel korral võib lõiketera paisata eemale võõrkehi.
k) Turvakaalutlustel ei tohi mootor kunagi ületada kiirust (p/m), mis on kleebisel ära toodud.
1) Olge mootorit käivitades ettevaatlik ja järgige kindlasti kasutusjuhiseid. Kui mootor töötab, ärge kunagi pange käsi ega jalgu katte alla ega tagumisse väljastusavasse.
m) Mootorit käivitades või normaalse töö ajal ärge kunagi tõstke muruniiduki tagumist osa üles.
n) Kui löiketera pörkub vastu takistust, seisake koheselt niiduk. Seejärel laske asjatundjal tera üle vaadata.
Hooldus ja säilitamine
a)Et niidukiga oleks turvaline töötada, veenduge, et köik mutrid, poldid ja kruvid oleksid korralikult pingutatud.
b) Kui paägis on kütust, ärge kunagi jätke masinat suletud ruumi, kus kütuseaur võib puutuda kokku lahtise tule või sädemetega.
c) Enne seadme suletud ruumis ladustamist laske mootoril jahtuda.
d)Jälgige, et mootoris, summutis, akupesas ning kütusepaagis ei oleks rohtu, lehti ega liigset määret, et vähendada tuleohtu.
e) Kontrollige regulaarselt rohukogujat kulumise või seisundi halvenemise osas
f) Turvakaalutlustel asendage kindlasti õigeaegselt kulu-nud või vigastatud detailid.
g) Kui kütusepaak tuleb tühjendada, on tähtis, et seda tehtaks vabas öhus.
h)Monteerige lõiketera vastavalt juhistele ning kasutage ainult selliseid lõiketeri, millel on tootja nimi või tootja või müüja kaubamärk ning mis on tähistatud vastava tootenumbriga.
i) Et kaitsta käsi löiketerade paigaldamisel või eemaldami-
sel, tuleb kindlasti kanda sobivaid kaitsekindaid.

KIRJELDUS
1 Ülemised käipidemed
2 Alumised käepidemed
3 Ülemiste käepidemete kinnitusnupud
4 Rohukoguja
5 Õli lisamise koht
6 Öli väljalalske koht
7 Kate
8 Lõikekõrguse reguleerimishoovad
9 Süüteküünal
10 Kütusepaagi kaas
11 Mootori käivitamise käepide
12 Tagumine deflektor
13 Drossel
14 Mootori seiskamise hoob
15 Reduktor
16 Konsool
17 Süütevõti
18 Sidurihoob
19 Lõiketera hoob
20 Liikumiskiiruse hoob edasisuunas
21 Kütuse rikastuspump

ROHUKOGUJA PAIGALDAMINE
DEFLEKTORI PAIGALDAMINE (kui ei ole juba paigaldatud)

ALUMISTE KÄEPIDEMETE PAIGALDAMINE

ÜLEMISTE KÄEPIDEMETE PAIGALDAMINE

RATTA PAIGALDAMINE (kui ei ole juba paigaldatud)

KÄEPIDEMETE REGULEERIMINE (ainult mudelitele, millel see olemas on)

MULTŠIMISNÕU PAIGALDAMINE (ainult mudelitele, millel see olemas on)
Et lõigata rohtu multšimissüsteemiga (rohu kogumist ei toimu), tõstke tagumine deflektori paneel üles ja pange nõu kohale, kinnitades selle vedruga nagu joonisel kujutatud.

LÕIKE REGULEERIMINE

OHUTUSABINÕUD


- Jälgige alati, et töötades oleks deflektor või rohukoguja õiges asendis.
- Enne rohukoguja eemaldamist või lõikekõrguse reguleerimist seisake alati mootor.
- Kui mootor töötab, ärge kunagi pange käsi ega jalgu katte alla või rohu väljutusavasse.
Enne niitmist eemaldage murult köik võõrkehad, mis võivad masinast eemale paiskuda. Niites olge tähelepanelik võõrkehade suhtes, mida te võibolla varem ei märganud.
Mootorit käivitades või normaalse töö ajal ärge kunagi töstke muruniiduki tagumist osa üles.
Kui mootor töötab, ärge kunagi pange käsi ega jalgu katte alla ega tagumisse väljutusavasse.

KÄITAMINE
MOOTORI REGULEERIMINE (joonis KI)
Vt mootori tootja hooldusjuhendit.

EVAATUST:- 0.6l öli tuleb lisada
torile enne kasutamist
MOOTORI KÄIVITAMINE (joonis KII)
Kui masin on nõuetekohaselt ette valmistatud, käivitage mootor järgmisel viisil:
a) Starteriklapiga mootorid:
kui mootor on külm, seadke gaasikang (joonis KII - nr.13) asendisse START
b)Vajutage mootori seiskamise hoovale (14), et valmistada mootor käivitamieks ette; masinat käivitades ja sellega töötades suruge hoob vastu käepidet (see paneb tööle mootori piduri).
a) Starteriklapiga mootorid:
Vajutage karburaatoril olevat kütuse rikastuspumpa (21)
3 või 4 korda, seadke gaasikang (13) asendisse MAX.
Täiendava info ja selgituste saamiseks lugege tähelepanelikult mootori kasutusjuhendit.
d)Käivitage mootor.
KÄSITSI KÄIVITAMINE: (Hoides all mootori seiskamise hooba (14)).
Hoidke mootori käivitamise käepidemest (11) ja tömmake starteri trossi örnalt, kuni tunnete kompressioonist pöhjustatud vastgupanu. Laske starteritross aeglaselt tagasi, seejärel tömmake käepidet tugevasti enda suunas nii kaugele kui võimalik.
ELEKTRILINE KÄIVITAMINE: (Hoides all mootori seiskamise hooba (14)).
Pange pistik (G) mootoril olevasse pessa (H). Keerake süütevõtit (17).

ETTEVAATUST! Lõiketera hakkab pöörelma
he, kui mootor käivitatakse.
Hoidke masinaga töötades mootori seiskamise hooba (14) all. Kui hoob vabastatakse, siis mootor seiskub.
NIITMINE (joonis KIII - KIV)
Rohu lõikamiseks lükake niidukit käsitsi või paigaldage automaatne liikumisseade.
Kuidas paigaldada automaatset liikumisseadet: Tõstke siduri hoob (18) üles ja hoidke selles asendis.

TEVAATUST! Lülitage seade sisse ainult
Δkui mootor töötab.
Kuidas automaatset liikumisseadet vabastada: Vaba-stage siduri hoob.
LÕIKETERA PIDURIGA VERSION (joonis KV)
Kui mootor töötab, tömmake käepidet (14) kangi suunas ja hoidke all. Lükake löiketera sisselülitamise hooba (19) edasi, et panna löiketera pöörlema.

tub, samal ajal kui mootor jätkab tööd.
NIITMINE
Rohu lõikamiseks lükake niidukit käsitsi või paigaldage automaatne liikumisseade.
Kuidas paigaldada automaatset liikumisseadet: Tõstke üles sidurihoob (18) ja hoidke selles asendis.

TEVAATUST! Lülitage sidur sisse ainult
kui mootor töötab.
Kuidas automaatset liikumisseadet välja lülitada: Vabastage sidurihoob.

SIDURIKAABLI REGULEERIMINE (ainult iseliikuvatele versioonidele)
Tähtis: Kui vajutate sidurihoovale ja automaatne liikumisseadis ei käivitu, tuleb siduritrossi reguleerida, pannes vedru (P) mönda plaadil (R) olevasse auku (S).

HOOLDUS

Ettevaatust! Enne hooldustöid lülitage mootor välja ja ühendage lahti süüteküünal.
- Neljataktilise mootori puhul kontrollige ölitaset ja vahetage öli, kui see on must. Täiendavaid selgitusi vt MOOTORI KASUTUSJUHEND.
- Kontrollige niidukit sageli ja veenduge, et rohujäägid oleksid katte alt eemaldatud.
- Ärge kunagi puhastage niidukit, valades sellele vett: see võib elektrisüsteemi tõsiselt rikkuda.
- Olge ettevaatlik, väljalasketoru vöib olla väga kuum.
-
Kontrollige sageli löketera võimalike kahjustuste osas.
-
Muruniidukit tuleb kontrollida VOLITATUD ESINDUSES.
● Kerealune puhastamine
Masin peab seisma ja olema välja lülitatud. - Kinnitage otsik (22) kraani külge. Keerake kraan lahti.
- käivitage mootor (löiketera pöörleb), laske sel möni minut soojeneda.
- kui olete puhastamise lõpetanud, lülitage mootor välja, keerake kraan kinni, võtke voolik ära.

LÕIKETERA
- Lõiketera (23) eemaldamiseks vabastage kruvi (24).
- Kontrollige lõiketera toe (25) seisundit, pesurit (26), võtit (27) ning pesurit (28) ja vahetage välja kõik defektsed osad.
- Uuesti kokku pannes veenduge, et võti (27) oleks võllile õigest asetatud ning et lõikeservad oleksid mootori pöörlemise suunas. Lõiketera kruvi (24) peab olema pingutatud 5,34 Kgm (52,4 Nm).
LÕIKETERA PIDURIGA VERSION
- Lõiketera (29) eemaldamiseks vabastage kruvi (30).
- Kontrollige lõiketera toe (25) seisundit, ja vahetage välja kõik defektsed osad, pange uuesti kokku, kasutades kahte kruvi (30), mida tuleb pingutada kuni 5,34 Kgm (52,4Nm).

ELEKTRILINE KÄIVITAMINE:
- Enne mootori esmakordset käivitamist on soovitav laadida akut 2 kuni 3 tundi.
Kui käivitamisel selgub, et aku on nõrk, laadige seda 24 tundi.
Ärge jätkake käivitamist rohkem kui 5 sekundi vältel.
AKU HOOLDAMINE

TÄHTIS
Aku õigeks hooldamiseks (31), eriti valmistudes seadet pikemaks ajaks seisma jätma ning laadimiseks valmistudes laadimiseks ei ole vaja akut pesast eemaldada, vaid toimida tuleb järgmisel viisil:
1) Eemaldage kontakt (32).
2) Säilitage akut värske öhuga ja kuivas kohas.
3) Enne kasutamist laadige akut toatemperatuuril 24-36 tundi.
4) Enne kasutamist taastage kontakt (32).
AKU LIKVIDEERIMINE

Akusid, millel on tähis “mahatõmmatud prügikonteiner” ning keemiline sümbol Pb (aku sisaldab pliid), ei tohi visata kodumajapidamiste prügikonteinerisse.

Kasutaja on seaduslikult kohustatud viima kasutatud akud spetsiaalsesse kogumispunkti või tagastama müüjale.
GARANTII JA GARANTIIPOLIITIKA
Kui garantiijajal avastatakse mõne detaili defekt, mis on tingitud tootmisveast, parandab või asendab firma Husqvarna AB selle oma volitatud töökodade kaudu kliendile tasuta, eeldusel, et:
a) veast teatatakse otse volitatud töökotta
b) esitatakse ostu töendav dokument
c) viga ei ole tingitud väärast kasutamisest, hooletusest ega ebaõigest reguleerimisest kasutaja poolt
d) viga ei ole tingitud kulumisest
e) masin ei ole olnud teeninduses ega remondis, seda ei ole koost lahti võetud ega omavoliliselt muudetud isiku poolt, kellel puudus selleks firma Husqvarna Outdoor luba Tooted
f) masinat ei ole välja renditud
g) masin on isiku omanduses, kes selle algselt ostis
h) masinat ei ole kasutatud äriotstarbel
See garantii täiendab kliendile seadusega ettenähtud öigusi ega vähenda neid mingil viisil.
- Garantii ei kata allpool loetletud põhjustel tekkinud rikkeid, seetõttu on tähtis, et loeksite tähelepanelikult läbi selles kasutusjuhendis sisalduvad juhised ning möistaksite, kuidas oma masinat käitada ja hooldada.
Garantii ei kata järgmisi rikkeid:
- kulunud või vigastatud terade asendamine
- rikked, mis on tingitud asjaolust, et algsest veast ei teatatud
- rikked, mis on tekkinud äkilise kokkupörke tagajärjel
- rikked, mis on tingitud asjaolust, et toodet ei kasutatud vastavalt kasutusjuhendis sisalduvatele juhistele ja soovitustele
- garantii ei laiene masinatele, mida kasutatakse rendimasinatena
- järgnevalt loetletud detaile käsitatakse kuluvate osadena ning nende eluiga söltub korrapärasest hooldusest, mistöttu need ei saa reeglina olla garantiinõude aluseks: lõiketerad, elektrikaabel, rihm
• ETTEVAATUST!
Firma Husqvarna AB ei võta endale garantiist tulenevat vastutust defektide eest, mis on tervikuna või osaliselt, otseselt või kaudselt põhjustatud asendusosade või lisadetailide paigaldamisest, mis ei ole toodetud firmas Husqvarna AB või selle poolt heaks kiidetud, ega defektide eest, mis on põhjustatud masina üksköik millisel viisil muutmisest.
EÜ VASTAVUSDEKLARATSIOON (NÕUTAV AINULT EUROOPAS)
Allakirjutanu Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel +463 614 6500, deklareerib omal vastutusel, et muruniidukid McCulloch, mida on kirjeldatud peatükis „Tehnilised andmed“ ning mille mudelid kannavad seerianumbrit 00100001 jj, vastavad alltoodud EÜ NÖUKOGU DIREKTIIVIDE sätetele:
-
- mai 2006. aasta direktiiv 2006/42/EMÜ, mis käsitleb masinaid;
-
- detsembri 2004. aasta direktiiv 2004/108/EMÜ elektromagnetilise ühilduvuse kohta;
-
- mai 2000. aasta direktiiv 2000/14/EMU müra kohta
Müra kohta põhjalikuma teabe saamiseks tutvuge tehniliste andmete peatükiga.
0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Rootsi (sertifitseerimisasutuse nimi ja aadress) väljastas aruande EÜ NÖUKOGU DIREKTIIVI 2000/14/EMÜ (müra kohta) VI lisas kirjeldatud vastavusmenetlusele vastavuse kohta.
Huskvarna, 11/11/2010
Bengt Ahlund, arendusdirektor

(Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni eest vastutav isik.)
TEHNILISED ANDMED

Lõikelaius A
Mõõdetud helivõimsustase dB(A) (märkus 2) B Garanteeritud helivõimsuse tase dB(A) (märkus 2) C
Helirõhutase (töötaja kõrva juures) (märkus 3) D
Käepideme vibratsioonitase m/s² (märkus 4) E Mootori nimivõimsus F
Rpm G
1 Garanteeritud helivõimsuse tase
2 Mudel
3 PNC - Toote numberhood
4 Muudatuse indeksl
5 Seerianumber
6 Tüüp
7 Kaal
8 Mootor
9 Mootori nimivõimsus (märkus 1)
10 Mootori kiirus
Märkus 1. Antud mootorivõimsuse väärtus tähendab tüüpilise tootemudeli keskmist efektiivväljundvõimsust (kindla pööretearvu juures minutis), mis on mõõdetud vastavalt standardile SAE J1349/ISO1585. Seerias toodetud mootoritel võib võimsus sellest väärtusest erineda. Masinale paigaldatud mootori tegelik väljundvõimsus oleneb töökiirusest, keskkonnatingimusest ja muude stäärtusest.
Märkus 2. Müra on mõõdetud helivõimsuse tasemena (LWA) vastavalt direktiivile 2000/14/EMU.
Märkus 3. Registreeritud helirõhuandmetel esineb tüüpiline statistiline dispersion (standardhälve), mis vördub 1,2 dB(A).
Märkus 4. Registreeritud vibratsioonitaseme andmetel esineb tüüpiline statistiline dispersion (standardhälve), mis vördub 0,2 m/s².
